UML概述

统一建模语言（英语：Unified Modeing Language，缩写UML）是非专利的第三代建模和规约语言。UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

统一建模语言UML

模型

在UML系统开发中有三个主要的模型：

功能模型：从用户的角度展示系统的功能，包括用例图。
对象模型：采用对象，属性，操作，关联等概念展示系统的结构和基础，包括类别图、对象图。
动态模型：展现系统的内部行为。包括序列图，活动图，状态图。

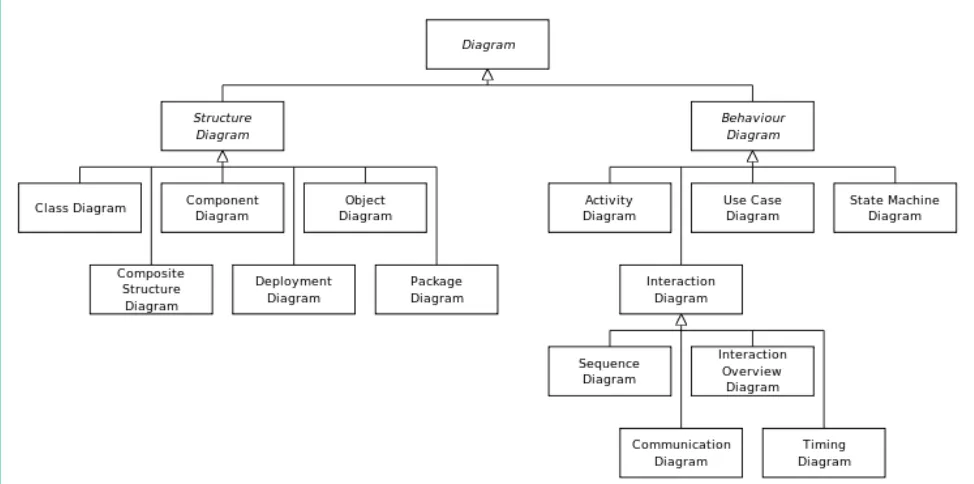

图

区分UML模型和UML图是非常重要的，UML图是模型中信息的图形表达方式，但是UML模型独立于UML图存在。

类图

面向对象设计主要就是使用UML的类图，类图用于描述系统中所包含的类以及它们之间的相互关系，帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。

类（class / struct）封装了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。在系统中，每个类都具有一定的职责，职责指的是类要完成什么样子的功能，要承担什么样子的义务。一个类可以有多种职责，但是设计得好的类一般只有一种职责。

cpp 复制代码

class Hunter
{
public:
    int m_age = 32;
    static int m_times;
    string getName()
    {
        return m_name;
    }

    void setName(string name)
    {
        m_name = name;
    }

    void goHunting()
    {
        aiming();
        shoot();
    }
    static void saySorry()
    {
        string count = to_string(m_times);
        cout << "Say sorry to every animal " + count + " times!" << endl;
    }

protected:
    string m_name = "Jack";
    void aiming()
    {
        cout << "使用" + m_gunName + "瞄准猎物..." << endl;
    }

private:
    string m_gunName = "AK-47";
    void shoot()
    {
        cout << "使用" + m_gunName + "射击猎物..." << endl;
    }
};
int Hunter::m_times = 3;

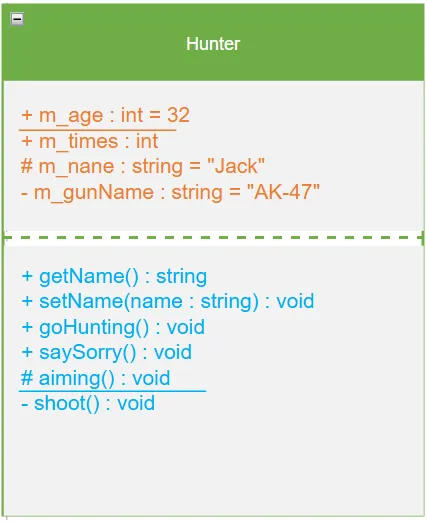

在UML类图中一般由3部分组成：

类名。按照命名规范定义。
属性，通常值类的成员变量。
1. 定义格式：[可见性] 属性名 : 数据类型 [=默认值]
方法（操作） ：通常指类的成员函数。
1. 定义格式：[可见性] 方法名([参数1：数据类型，...]):[返回值类型]

可见性表示：+ 表示public、# 表示protected、- 表示private、(下划线)表示static

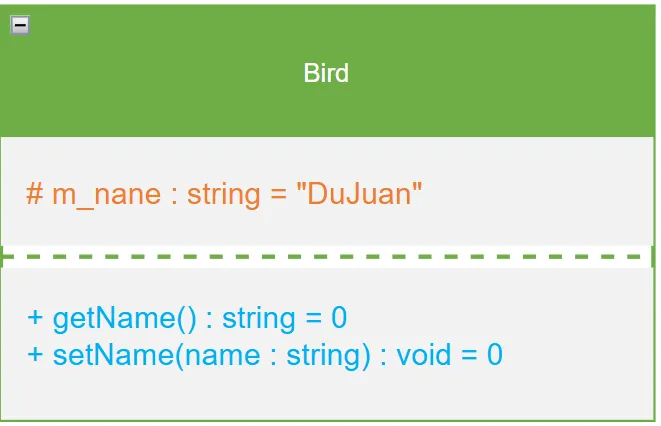

🔊如果我们定义的类是一个**抽象类**（类中有纯虚函数），在画UML类图的时候，++类名需要使用++** ++斜体++ **++显示++。在使用UML画类图的时候， 虚函数的表示方跟随类名，也就是使用斜体*，如果是纯虚函数则需要在最后给函数指定*=0。

类之间的关系

继承关系（泛化关系）

继承也叫作泛化（Generalization），用于描述父子类之间的关系，父类又称为基类或者超类，子类又称作派生类。在UML中，泛化关系用带空心三角形的实线来表示。

关于继承关系一共有两种：普通继承关系 和抽象继承关系，但是不论哪一种表示继承关系的线的样式是不变的。

定义了一个父类（Bird）和两个子类（Cuckoo、Eagle）：

cpp 复制代码

class Bird
{
public:
    string getName()
    {
        return m_name;
    }

    void setName(string name)
    {
        m_name = name;
    }

    virtual void fly() {}
    virtual void eat() {}
protected:
    string m_sex;
    string m_name;
};

cpp 复制代码

class Cuckoo : public Bird
{
public:
    void fly() override
    {
        cout << "我拍打翅膀飞行..." << endl;
    }

    void eat() override
    {
        cout << "我喜欢吃肉肉的小虫子..." << endl;
    }
};

class Eagle : public Bird
{
public:
    void fly() override
    {
        cout << "我展翅翱翔..." << endl;
    }

    void eat() override
    {
        cout << "我喜欢吃小动物..." << endl;
    }
};

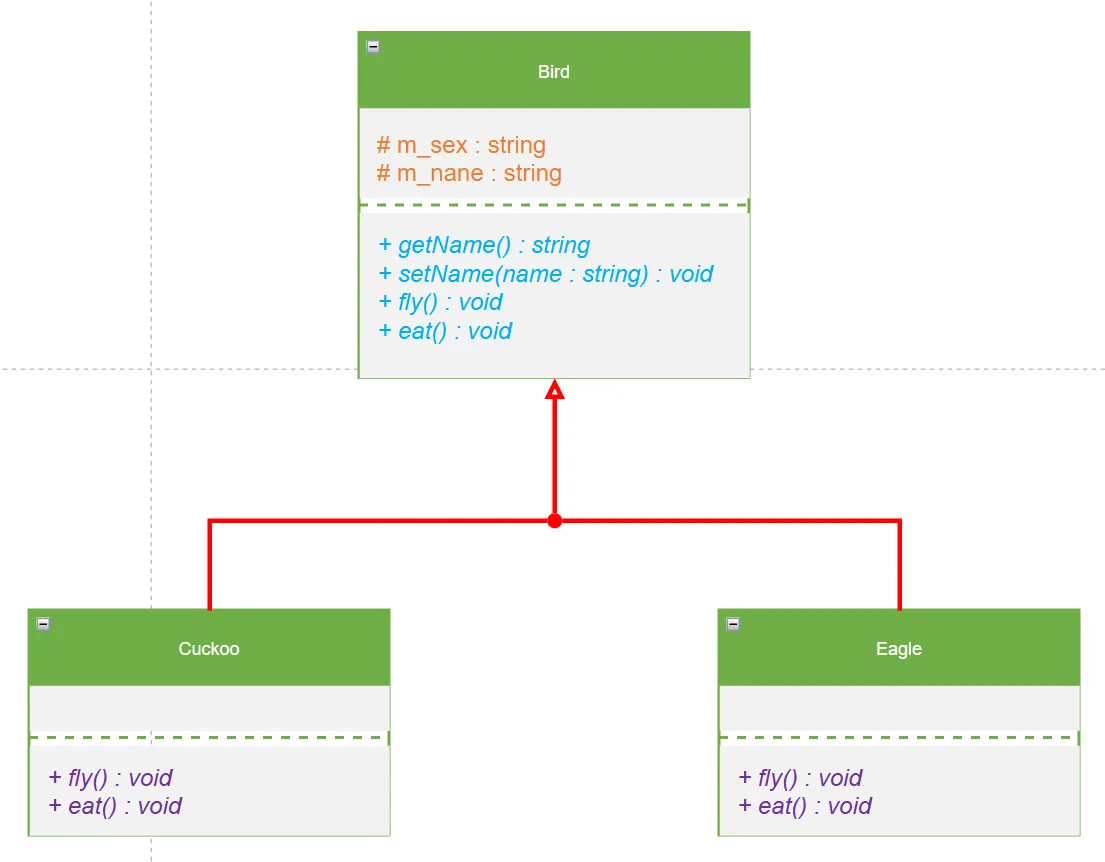

使用UML表示上述这种关系应当是：

父类Bird中的fly()和eat()是虚函数，它有两个子类Cuckoo和Eagle在这两个子类中重写了父类的虚函数，在使用带空心三角的实线表示继承关系的时候，有空心三角的一端指向父类，另一端连接子类。

关联关系

关联（Assocition）关系是类与类之间最常见的一种关系，它是一种结构化的关系，表示一个对象与另一个对象之间有联系，如汽车和轮胎、师傅和徒弟、班级和学生等。在UML类图中，用（带接头或不带箭头的）实线连接有关联关系的类 。在C++中这种关联关系在类中是这样体现的，通常将一个类的对象作为另一个类的成员变量。

单向关联关系

单向关联指的是关联只有一个方向，比如每个孩子（Child）都拥有一个父亲（Parent）。

cpp 复制代码

class Parent
{
};

class Child
{
private:
    Parent m_father;
};

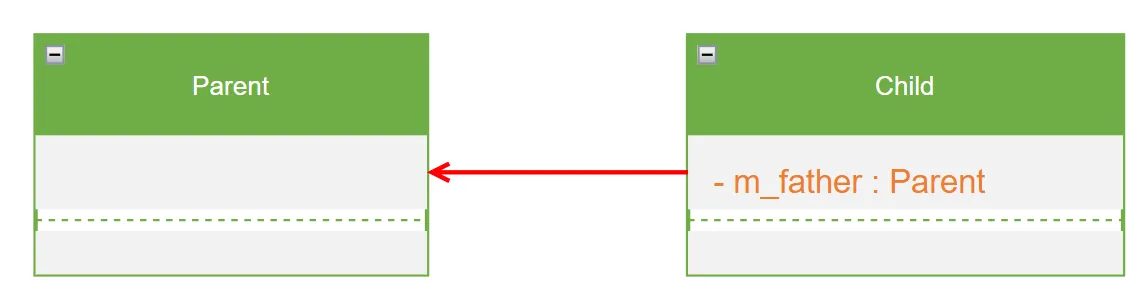

如果是单向关联，使用的连接线是**带单向箭头的实线**, ++哪个类作为了当前类的成员变量，那么箭头就指向哪个类。++ 在这个例子中 Parent 类作为了Child 类的成员变量，因此++箭头端应该指向Parent 类，另一端连接 Child 类。++

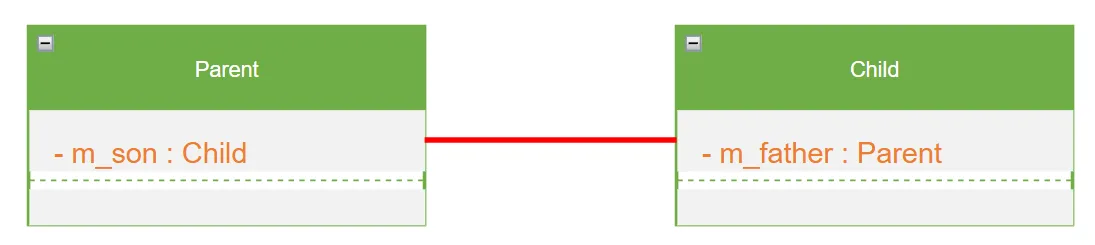

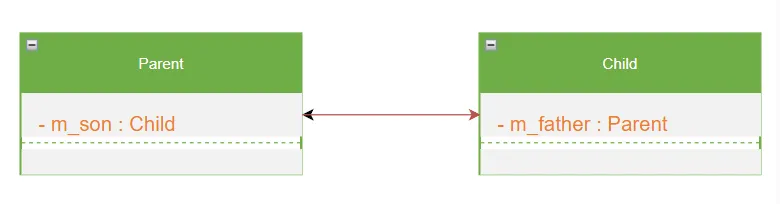

双向关联关系

现实生活中每个孩子都有父母，每个父母同样有自己的孩子，如果想要通过类来描述这样的亲情关系。

cpp 复制代码

class Parent
{
private:
    Child* m_son;
};

class Child
{
private:
    Parent* m_father;
};

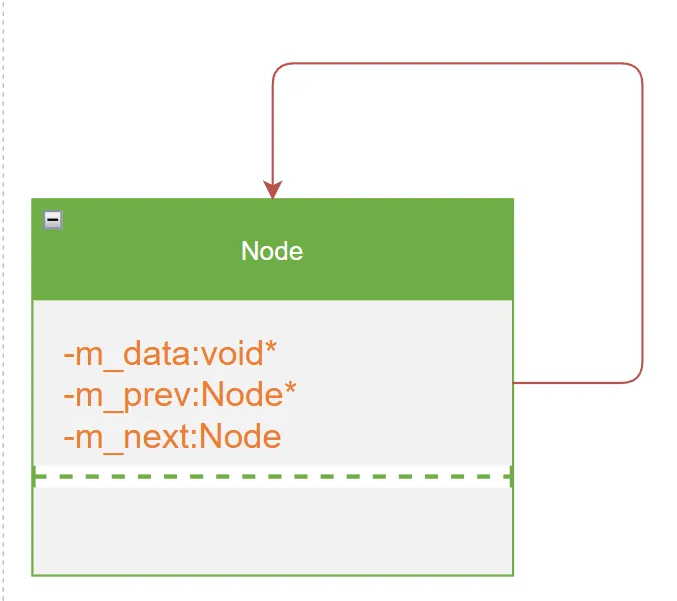

自关联关系

自关联指的就是**当前类中包含一个自身类型的对象成员**，这在**链表中非常常见**，单向链表中都会有一个指向自身节点类型的后继指针成员，而双向链表中会包含一个指向自身节点类型的前驱指针和一个指向自身节点类型的后继指针。就以双向链表节点类为例，它的C++写法为：

cpp 复制代码

class Node
{
private:
    void* m_data;
    Node* m_prev;
    Node* m_next;
};

多重性关联

多重性关联 是用来描述两个类（或实体）之间连接数量的约束规则。它定义了"A 类的一个实例，可以对应 B 类的 多少个 实例"。

符号	含义	例子
1	必须且只能有 1 个	一个人对应一个有效的身份证号
0...1	0 个或 1 个（可选）	一个人可以有一辆车，也可以没有
0...* 或 *	0 个到多个（无限制）	一个班级可以有 0 到多个学生
1...*	1 个到多个（至少有 1 个）	一个部门至少要有一名员工
m...n	指定范围（m 到 n 个）	一支足球队上场人数通常为 11 人

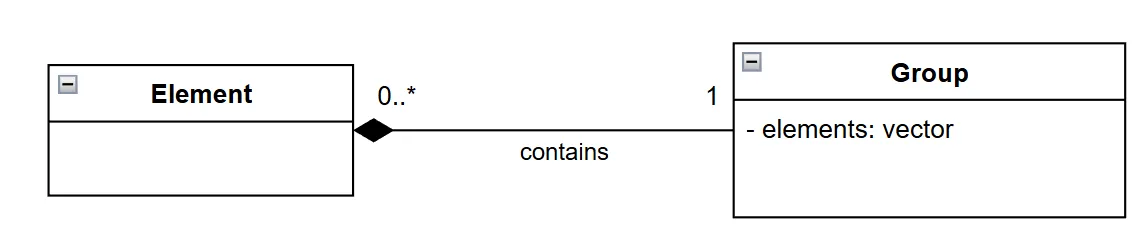

比如，一个小组可用有 1 到多个成员，但是每个成员只能属于一个组。

cpp 复制代码

class Element{};
class Group{
    vector<Element>elements;
};

聚合关系

聚合（Aggregation）关系表示整体与部分 的关系。在聚合关系中，成员对象是整体的一部分，但是成员对象可以脱离整体对象独立存在。在UML中，聚合关系用带空心菱形的直线表示。

汽车（Car）与引擎（Engine）、轮胎（Wheel）、车灯（Light）
森林（Forest）与植物（Plant）、动物（Animal）、水（Water）、阳光（Sunshine）

cpp 复制代码

class Plant
{
    // 植物
};
class Animal
{
    // 动物
};
class Water
{
    // 水
};
class Sunshine
{
    // 阳光
};

cpp 复制代码

class Forest
{
public:
    Forest(Plant p, Animal a, Water w, Sunshine s) :
        m_plant(p),m_animal(a),m_water(w),m_sun(s)
    {
    }
private:
    Plant m_plant;
    Animal m_animal;
    Water m_water;
    Sunshine m_sun;
};

代码实现聚合关系，成员对象通常以构造方法、Setter方法的方式注入到整体对象之中，因为成员对象可以脱离整体对象独立存在。

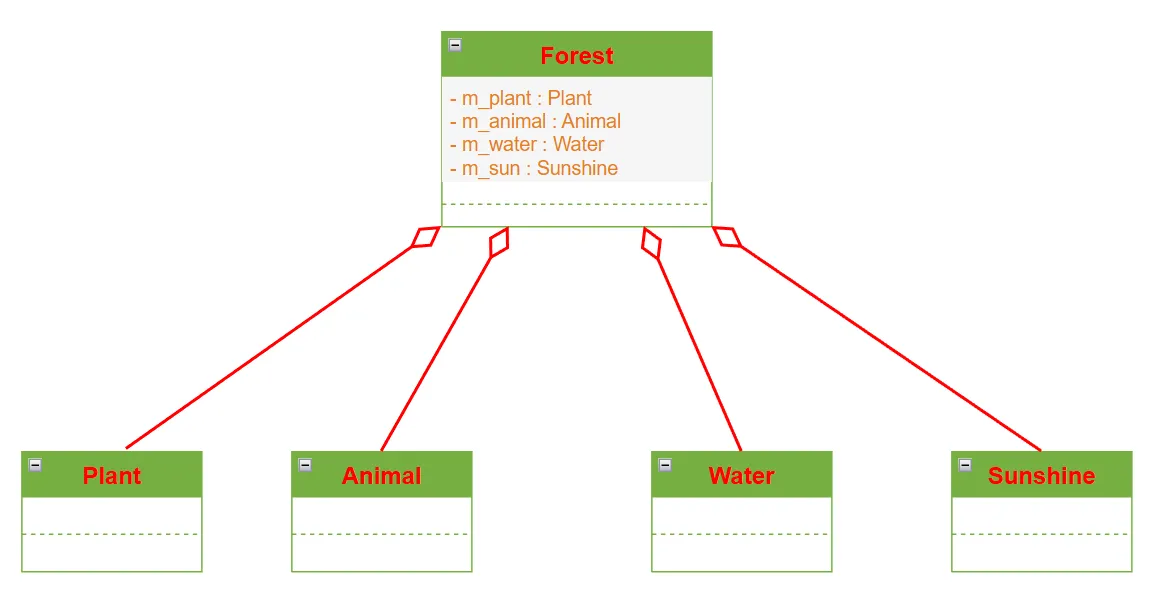

表示聚合关系的线，有空心菱形的一端指向整体对象，另一端连接局部对象。

组合关系

组合（Composition）关系也表示的是一种整体和部分的关系 ，++但是在组合关系中整体对象可以控制成员对象的生命周期，一旦整体对象不存在，成员对象也不存在，整体对象和成员对象之间具有同生共死的关系。++

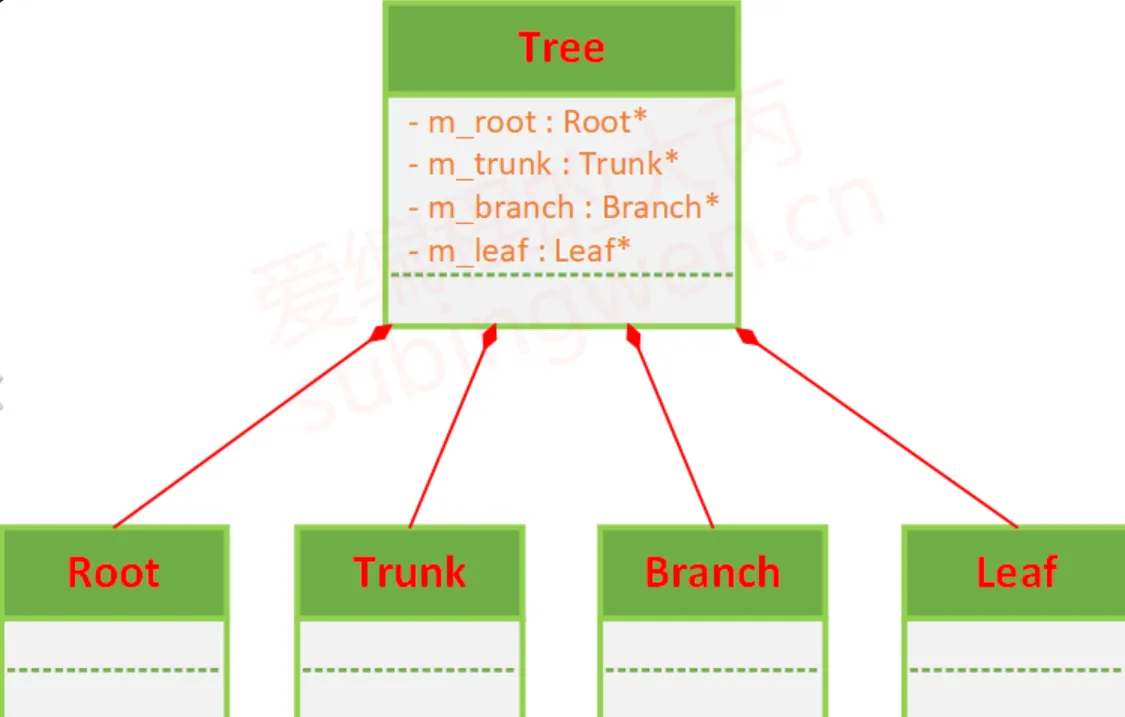

在UML中组合关系用带实心菱形的直线表示，下面举两个组合关系的例子：

头（Head）和嘴巴（Mouth）、鼻子（Nose）、耳朵（Ear）、眼睛（Eye）
树（Tree）和树根（Root）、树干（Trunk）、树枝（Branch）、树叶（Leaf）

cpp 复制代码

class Root
{
};
class Trunk
{
};
class Branch
{
};
class Leaf
{
};

cpp 复制代码

class Tree
{
public:
    Tree()
    {
        m_root = new Root;
        m_trunk = new Trunk;
        m_branch = new Branch;
        m_leaf = new Leaf;
    }
    ~Tree()
    {
        delete m_root;
        delete m_trunk;
        delete m_branch;
        delete m_leaf;
    }
private:
    Root* m_root;
    Trunk* m_trunk;
    Branch* m_branch;
    Leaf* m_leaf;
};

代码实现组合关系，通常在**整体类的构造方法中直接实例化成员类**，因为组合关系的整体和部分是共生关系，整体的实例对象被析构的时候它的子对象也会一并被析构。如果通过外部注入，即使整体不存在了，部分还是存在的，这样的话就变成聚合关系了。

依赖关系

依赖（Dependency）关系是一种使用关系 ，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系，大多数情况下依赖关系体现在某个类的方法使用另一个类的对象作为参数。

在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方,比如：

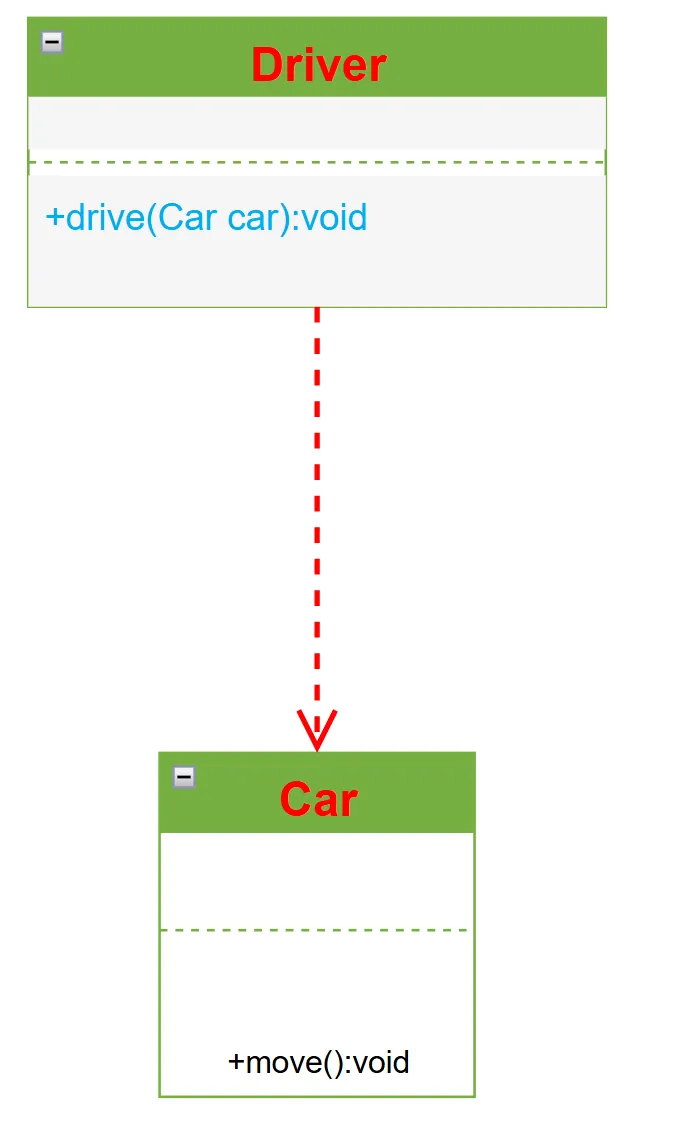

驾驶员（Driver）开车，需要将车（Car）对象作为参数传递给 Driver 类的drive（）方法。

cpp 复制代码

class Car
{
public:
    void move() {}
};

cpp 复制代码

class Driver
{
public:
    void drive(Car car)
    {
        car.move();
    }
};

树木（Tree）的生长，需要将空气（Air）、水（Water）、土壤（Soil）对象作为参数传递给 Tree 类的 grow（）方法。

cpp 复制代码

class Water
{
};
class Air
{
};
class Soil
{
};

cpp 复制代码

class Tree
{
public:
    void grow(Water w, Air a, Soil s)
    {
        cout << "借助 w 中的水分, s 中的养分和 a 中的二氧化碳, 我就可以茁壮成长了";
    }
};

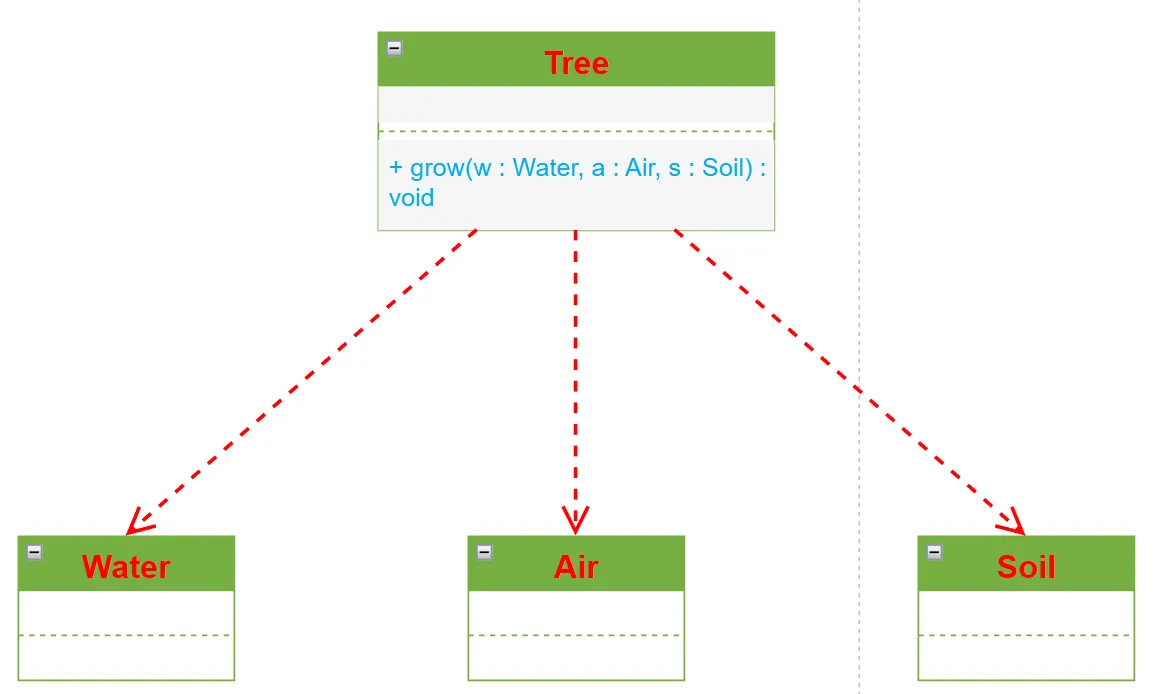

关于树木这个类，它对应的UML类图为：

依赖关系通常通过三种方式来实现：

将一个类的对象作为另一个类中方法的参数
在一个类的方法中将另一个类的对象作为其对象的局部变量
在一个类的方法中调用另一个类的静态方法

🔊**类之间的关系强弱顺序是这样的：继承（泛化） > 组合 > 聚合 > 关联 > 依赖。**

关联关系、聚合关系、组合关系之间的区别

关联和聚合的区别主要在于语义上：关联的两个对象之间一般是平等的，聚合则一般是不平等的。
聚合和组合的区别则在语义和实现上都有差别：

组合的两个对象之间生命周期有很大的关联，被组合的对象在组合对象创建的同时或者创建之后创建在组合对象销毁之前销毁，聚合则无需考虑这些事情。
一般来说被组合对象不能脱离组合对象独立存在，而且也只能属于一个组合对象，聚合则不一样，被聚合的对象可以属于多个聚合对象。

比如：

朋友之间属于关联关系，因为这种关系是平等的，关联关系只是用于表示两个对象之间的一种简单的联系而已。
图书馆看书的时候，人和书属于聚合关系。书是可以独立存在的，而且书不仅可以属于自己，也可以属于别人。
人和自己的心脏属于组合关系，因为心脏不能脱离人体而独自存在。

📢不过，实际应用中，这三种关系的界限划分其实没有那么清楚，有些时候我们会感觉组合和聚合没什么区别，所以，在设计的时候没必要死抠细节，只要能够利用对象之间的关系设计出可行的解决方案即可。

接口与实现关系

接口（nterface）之间也可以有与类之间关系类似的继承关系和依赖关系，接口与类之间同时还存在一种实现（Reaization）关系，在这种关系中类实现了接口中所有的操作。

cpp 复制代码

class Vehicle {};
class Car :public Vehicle {};
class Ship :public Vehicle {};
