Apache Flink 作为新一代分布式流处理框架，其运行时架构是理解任务调度、资源管理与并行执行的核心基础。本文以 Standalone 会话模式为例，系统剖析 Flink 集群的两大核心进程------JobManager（主进程）与 TaskManager（工作进程）的内部组件与协作机制。内容涵盖 JobManager 中的 Dispatcher、JobMaster、ResourceManager 等关键角色，TaskManager 中的任务槽（Task Slot）、并行度（Parallelism）、算子链（Operator Chain）等核心概念，并通过具体图解与示例，深入阐释任务槽与并行度的区别及实际配置方法。通过本文，读者能够建立对 Flink 运行时架构的清晰认知，为后续性能调优与集群部署打下坚实基础。

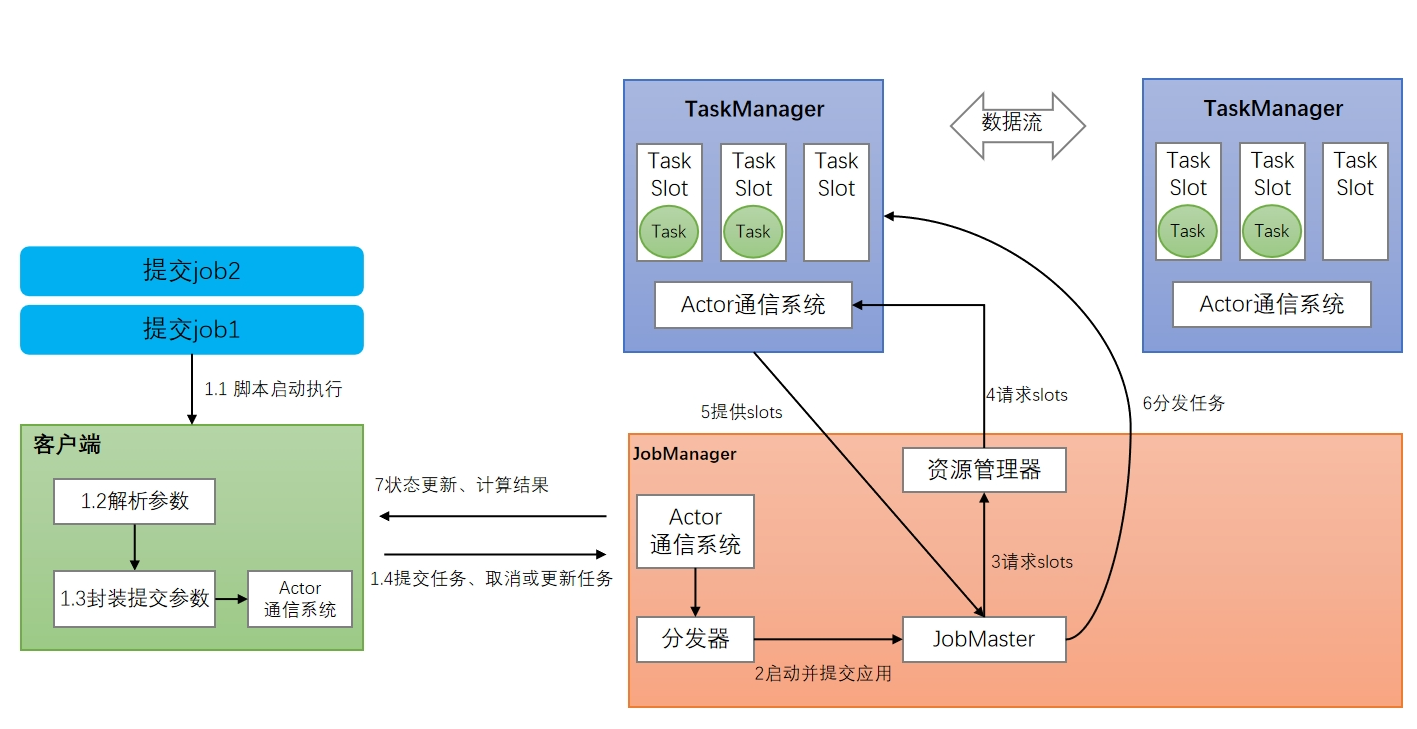

一、Flink运行时架构------Standalone会话模式为例

Flink的分布式执行由两个重要进程组成，即：主进程和工作进程

二、系统架构

（一）作业管理器（JobManager）

1.定义

JobManager是一个Flink集群中任务管理和调度的核心 ，是控制应用执行的主进程。也就是说，每个应用都应该被唯一的JobManager所控制执行。

2.组件

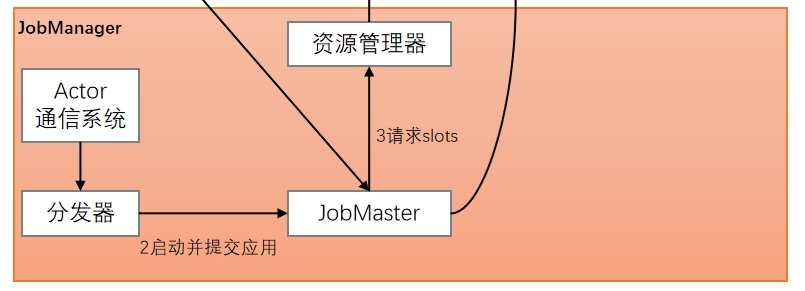

JobManger又包含不同的组件：
JobMaster
资源管理器（ResourceManager）
分发器（Dispatcher）
Actor通信系统
检查点（checkpoint）

（1）Actor通信系统

一个包含多个角色的容器。提供调度、配置、日志记录等服务，所有Actor按层级结构分布。
Actor是相应消息的轻量级并发实体，在同一个JVM进程中，Actor之间以父子层级组织并进行监督，通过消息系统相互通信，接受所有专属消息。
本地实例通过共享内存传输，远程实例则通过RPC传递信息负责监督子进程。若出现任何问题，父进程则将收到通知。若Actor能自行解决子问题，则可重启子进程。

（2）分发器（dispatcher）

Dispatcher主要负责提供一个REST接口，用来提交应用，并且负责为每一个新提交的作业启动一个新的JobMaster 组件。Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。

（3）JobMaster

JobMaster是JobManager中最核心的组件，负责处理单独的作业（Job）。所以JobMaster和具体的Job是一一对应的，多个Job可以同时运行在一个Flink集群中, 每个Job都有一个自己的JobMaster。
在作业提交时，JobMaster会先接收到要执行的应用。JobMaster会把JobGraph转换成一个物理层面的数据流图 ，这个图被叫作"执行图"（ExecutionGraph），它包含了所有可以并发执行的任务。JobMaster会向资源管理器（ResourceManager）发出请求 ，申请执行任务必要的资源。一旦它获取到了足够的资源，就会将执行图分发到真正运行它们的TaskManager上。
而在运行过程中，JobMaster会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调。

（4）资源管理器（ResourceManager）

这里注意要把Flink内置的ResourceManager和其他资源管理平台（比如YARN）的ResourceManager区分开。

ResourceManager主要负责资源的分配和管理 ，在Flink 集群中只有一个。所谓"资源"，主要是指TaskManager的任务槽（task slots） 。任务槽就是Flink集群中的资源调配单元，包含了机器用来执行计算的一组CPU和内存资源。每一个任务（Task）都需要分配到一个slot上执行。

检查点后续第七章会讲，到时候跟状态一起说

（二）任务管理器（TaskManager）

1.核心概念

（1）并行度（Parallelism）

①并行子任务

当要处理的数据量非常大时，我们可以把一个算子操作，"复制"多份到多个节点，数据来了之后就可以到其中任意一个执行 。这样一来，一个算子任务就被拆分成了多个并行的"子任务"（subtasks），再将它们分发到不同节点 真正实现并行计算。
在Flink执行过程中，每一个算子（operator）可以包含一个或多个子任务（operator subtask），这些子任务在不同的线程、不同的物理机或不同的容器中完全独立地执行。

②并行度

一个特定算子的子任务（subtask）的个数被称之为其并行度（parallelism） 。这样，包含并行子任务的数据流，就是并行数据流，它需要多个分区（stream partition） 来分配并行任务。
一般情况下，一个流程序的并行度，可以认为就是其所有算子中最大的并行度。一个程序中，不同的算子可能具有不同的并行度。

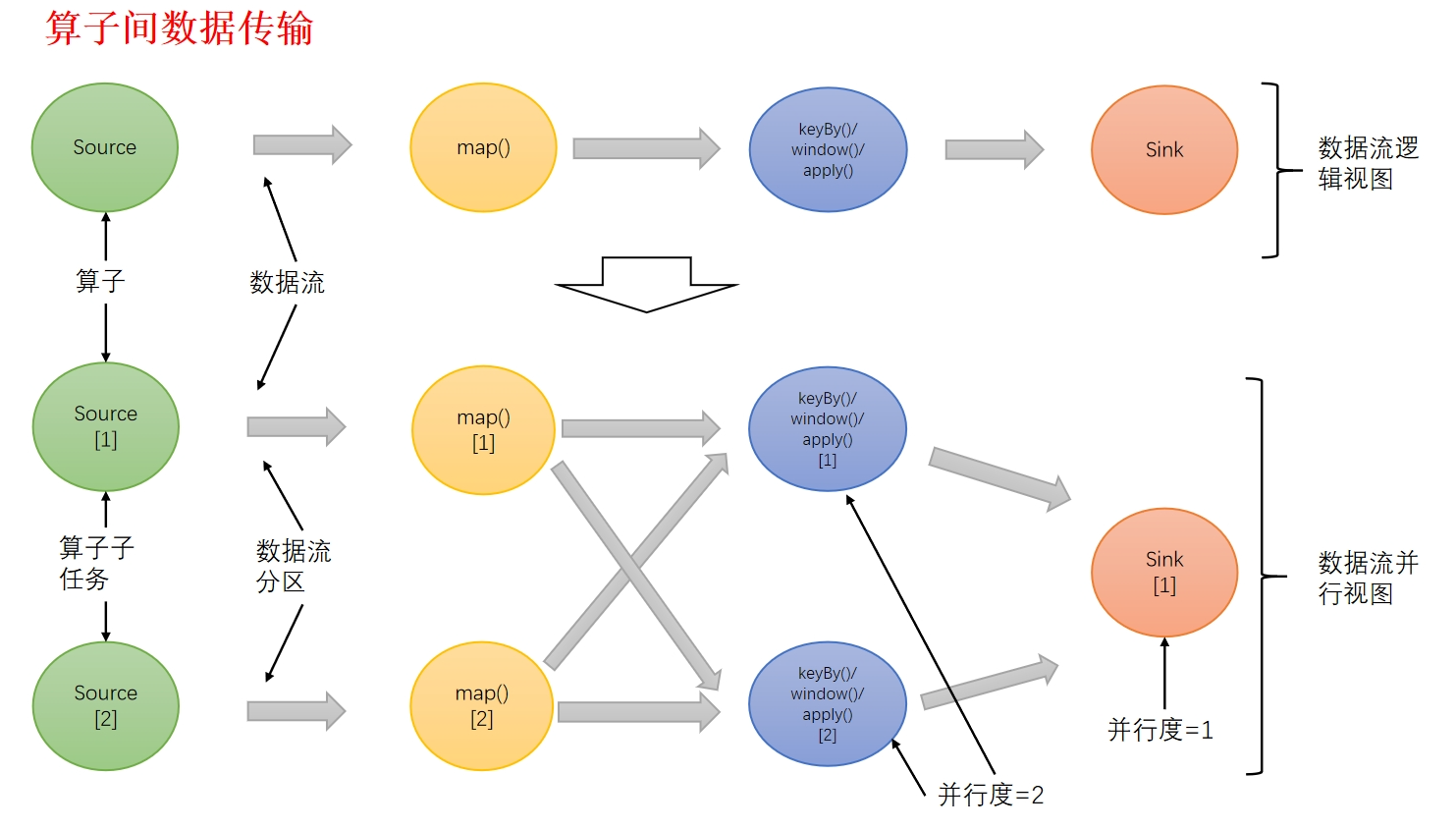

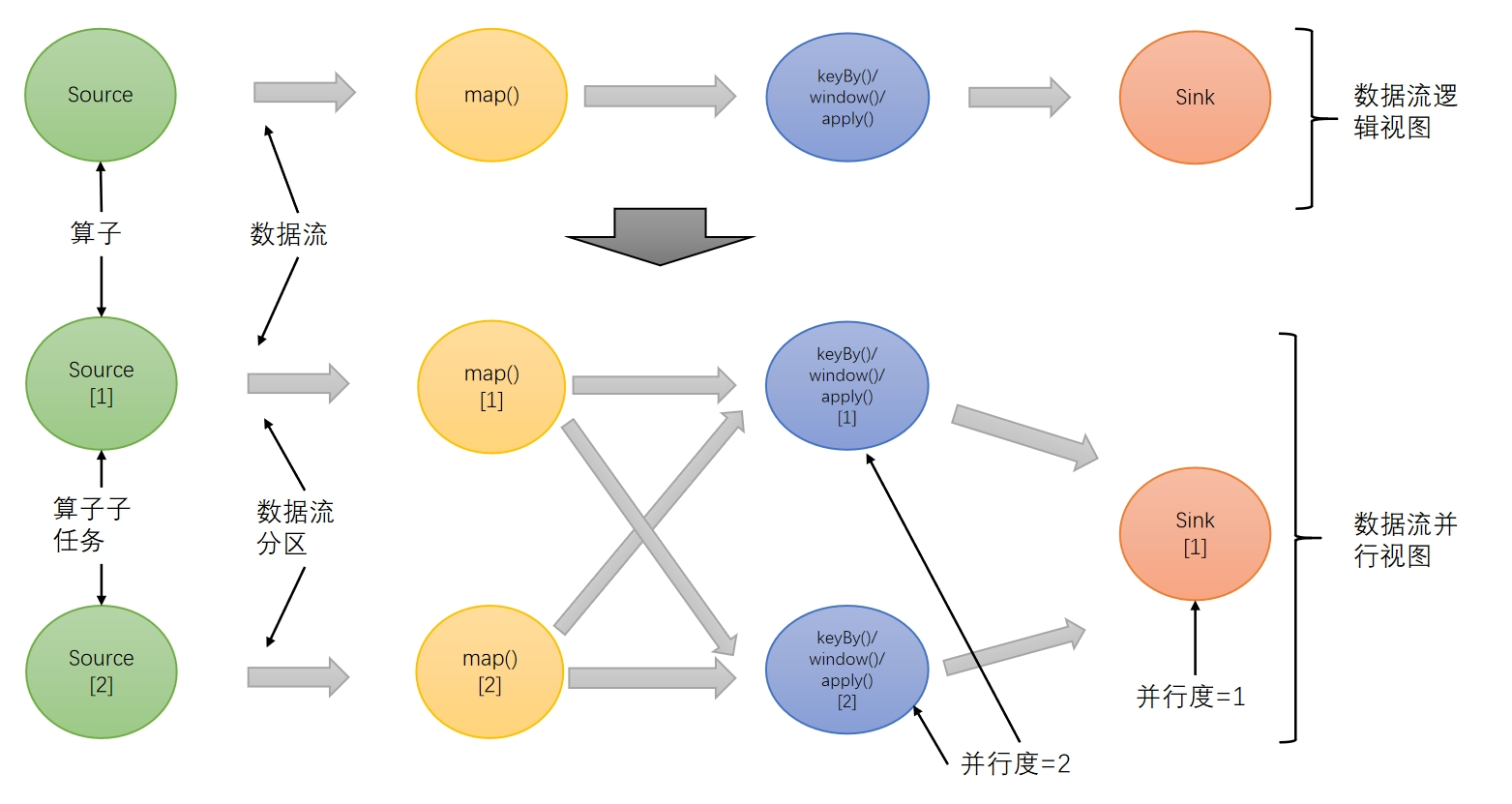

例如：如上图所示，当前数据流中有source、map、window、sink四个算子，其中sink算子的并行度为1，其他算子的并行度都为2。所以这段流处理程序的并行度就是2。

③并行度的设置

在Flink中，可以用不同的方法来设置并行度，它们的有效范围和优先级别也是不同的。

a.代码中设置

我们在代码中，可以很简单地在算子后跟着调用setParallelism()方法，来设置当前算子的并行度,这种方式设置的并行度，只针对当前算子有效。 如：

java 复制代码

stream.map(word -> Tuple2.of(word, 1L)).setParallelism(2);

另外，我们也可以直接调用执行环境的setParallelism()方法，全局设定并行度：

java 复制代码

env.setParallelism(2);

这样代码中所有算子，默认的并行度就都为2 了。我们一般不会在程序中设置全局并行度 ，因为如果在程序中对全局并行度进行硬编码，会导致无法动态扩容。这里要注意的是，由于keyBy不是算子，所以无法对keyBy设置并行度。

b.代码中设置

在使用flink run命令提交应用时，可以增加-p参数来指定当前应用程序执行的并行度，它的作用类似于执行环境的全局设置：

java 复制代码

bin/flink run -p 2 -c com.atguigu.wc.SocketStreamWordCount
./FlinkTutorial-1.0-SNAPSHOT.jar

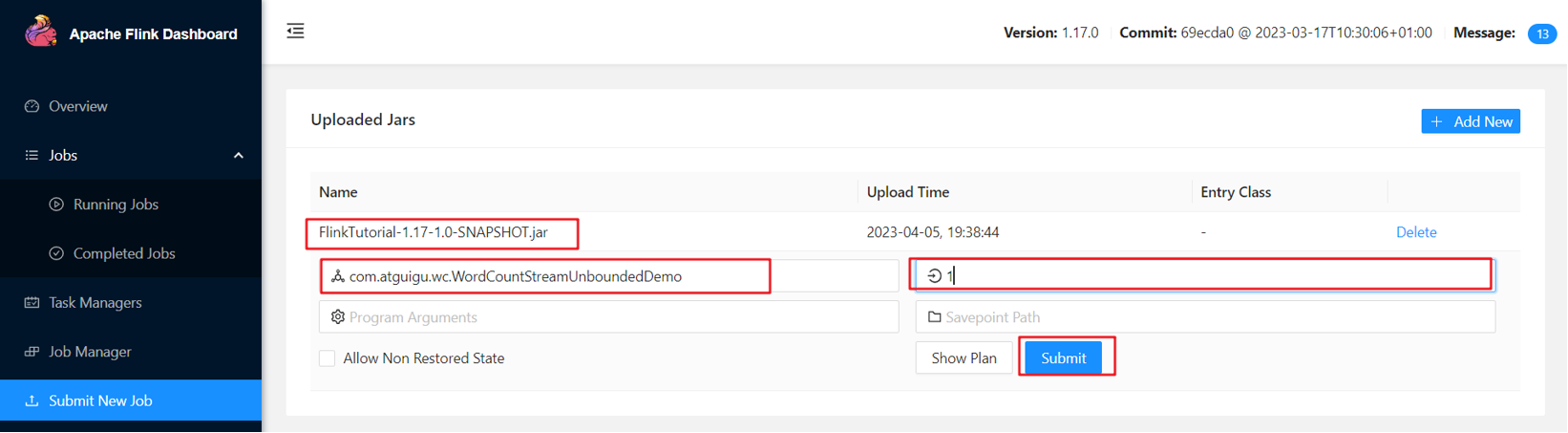

如果我们直接在Web UI上提交作业 ，也可以在对应输入框中直接添加并行度。如图所示。

c.配置文件中设置

我们还可以直接在集群的配置文件flink-conf.yaml中直接更改默认并行度：

java 复制代码

parallelism.default: 2

这个设置对于整个集群上提交的所有作业有效，初始值为1 。无论在代码中设置、还是提交时的-p参数，都不是必须的；所以在没有指定并行度的时候，就会采用配置文件中的集群默认并行度。在开发环境中，没有配置文件，默认并行度就是当前机器的CPU核心数。

（2）算子链（Operator Chain）

①算子间的数据传输

一个数据流在算子之间传输数据的形式可以是一对一（one-to-one） 的直通（forwarding）模式，也可以是打乱的**重分区（redistributing）**模式，具体是哪一种形式，取决于算子的种类。

a.一对一（One-to-one，forwarding）

这种模式下，数据流维护着分区以及元素的顺序。 比如：图中的source和map算子，source算子读取数据之后，可以直接发送给map算子做处理，它们之间不需要重新分区，也不需要调整数据的顺序。这就意味着map 算子的子任务，看到的元素个数和顺序跟source算子的子任务产生的完全一样，保证着"一对一"的关系 。map、filter、flatMap等算子都是这种one-to-one的对应关系。这种关系类似于Spark中的窄依赖。

b.重分区（Redistributing）

在这种模式下，数据流的分区会发生改变。 比如图中的map和后面的keyBy/window算子之间，以及keyBy/window算子和Sink算子之间，都是这样的关系。
每一个算子的子任务，会根据数据传输的策略，把数据发送到不同的下游目标任务。这些传输方式都会引起重分区的过程，这一过程类似于Spark中的shuffle。

②合并算子链

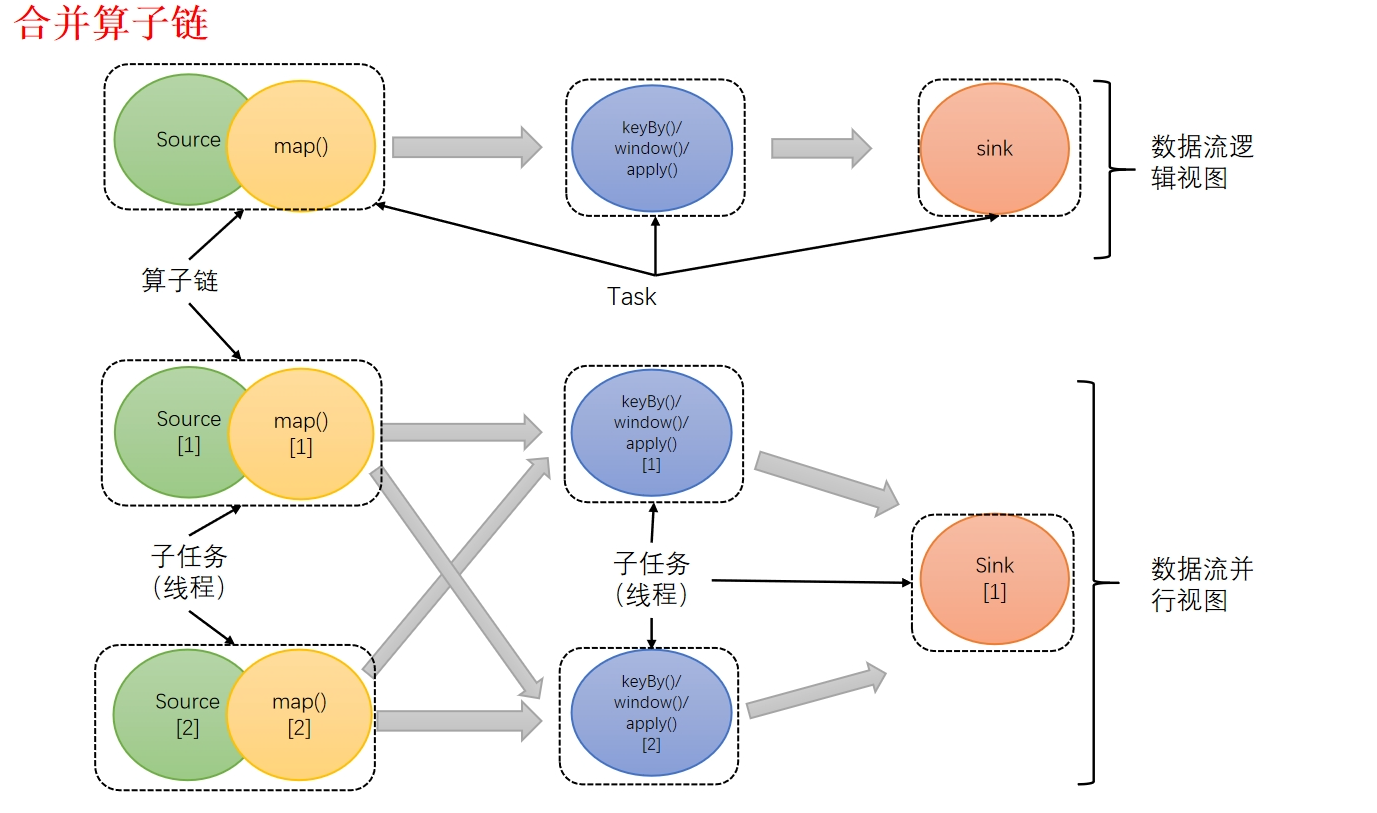

在Flink中，并行度相同的一对一（one to one） 算子操作，可以直接链接在一起形成一个"大"的任务（task），这样原来的算子就成为了真正任务里的一部分，如下图所示。每个task会被一个线程执行。这样的技术被称为"算子链"（Operator Chain）。

上图中Source和map之间满足了算子链的要求，所以可以直接合并在一起，形成了一个任务；因为并行度为2，所以合并后的任务也有两个并行子任务。这样，这个数据流图所表示的作业最终会有5个任务，由5个线程并行执行。
将算子链接成task是非常有效的优化：可以减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量。
Flink默认会按照算子链的原则进行链接合并，如果我们想要禁止合并或者自行定义，也可以在代码中对算子做一些特定的设置：

java 复制代码

// 禁用算子链
.map(word -> Tuple2.of(word, 1L)).disableChaining();

java 复制代码

// 从当前算子开始新链
.map(word -> Tuple2.of(word, 1L)).startNewChain();

2.任务槽（Task Slots）

（1）定义

Flink中每一个TaskManager都是一个JVM进程，它可以启动多个独立的线程，来并行执行多个子任务（subtask）。
很显然，TaskManager的计算资源是有限的，并行的任务越多，每个线程的资源就会越少。那一个TaskManager到底能并行处理多少个任务呢？为了控制并发量，我们需要在TaskManager上对每个任务运行所占用的资源做出明确的划分，这就是所谓的任务槽（task slots）。
每个任务槽（task slot）其实表示了TaskManager拥有计算资源的一个固定大小的子集。这些资源就是用来独立执行一个子任务的。

（2）实例

假如一个TaskManager有三个slot，那么它会将管理的内存平均分成三份，每个slot独自占据一份。这样一来，我们在slot上执行一个子任务时，相当于划定了一块内存"专款专用"，就不需要跟来自其他作业的任务去竞争内存资源了。

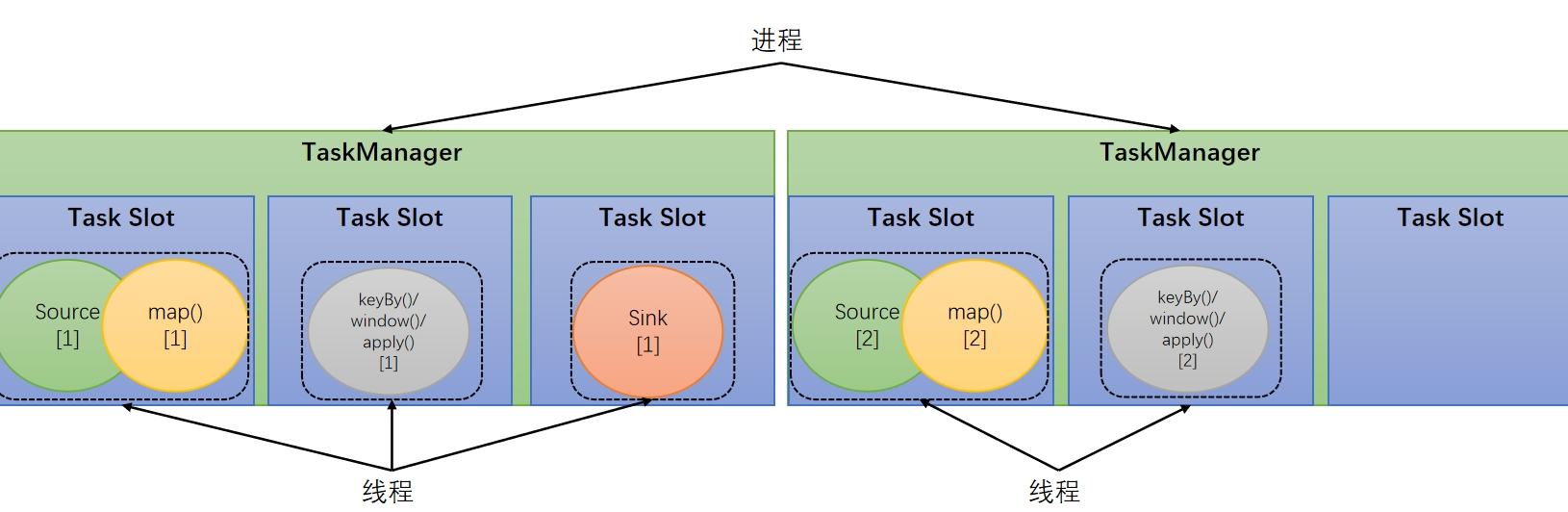

所以现在我们只要2个TaskManager，就可以并行处理分配好的5个任务了。

（3）任务槽数量的设置

在Flink的/opt/module/flink-1.17.0/conf/flink-conf.yaml配置文件中，可以设置TaskManager的slot数量，默认是1个slot。
taskmanager.numberOfTaskSlots: 8
需要注意的是，slot目前仅仅用来隔离内存，不会涉及CPU的隔离 。在具体应用时，可以将slot数量配置为机器的CPU核心数，尽量避免不同任务之间对CPU的竞争。这也是开发环境默认并行度设为机器CPU数量的原因。

（4）任务对任务槽的共享

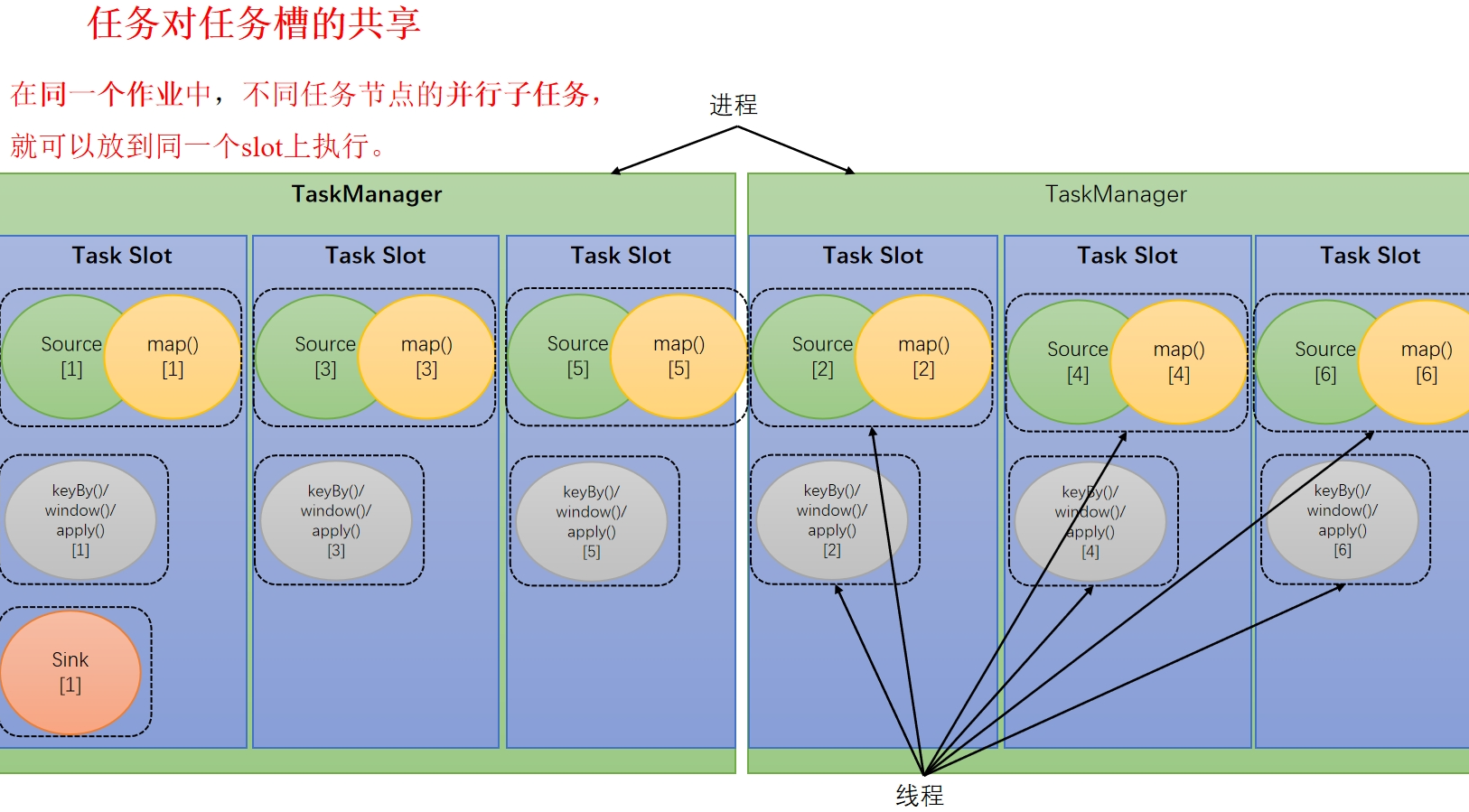

默认情况下，Flink是允许子任务共享slot。如果我们保持sink任务并行度为1不变，而作业提交时设置全局并行度为6，那么前两个任务节点就会各自有6个并行子任务，整个流处理程序则有13个子任务。
当我们将资源密集型和非密集型的任务同时放到一个slot中，它们就可以自行分配对资源占用的比例，从而保证最重的活平均分配给所有的TaskManager。
slot共享另一个好处就是允许我们保存完整的作业管道。 这样一来，即使某个TaskManager出现故障宕机，其他节点也可以完全不受影响，作业的任务可以继续执行。
Flink默认是允许slot共享的，如果希望某个算子对应的任务完全独占一个slot，或者只有某一部分算子共享slot，我们也可以通过设置"slot共享组"手动指定：

java 复制代码

.map(word -> Tuple2.of(word, 1L)).slotSharingGroup("1");

只有属于同一个slot共享组的子任务，才会开启slot共享；不同组之间的任务是完全隔离的，必须分配到不同的slot上。在这种场景下，总共需要的slot数量，就是各个slot共享组最大并行度的总和。

三、任务槽与并行度的关系

（一）基本概念

任务槽和并行度都跟程序的并行执行有关 ，但两者是完全不同的概念。简单来说任务槽是静态的概念 ，是指TaskManager 具有的并发执行能力 ，可以通过参数taskmanager.numberOfTaskSlots进行配置；而并行度是动态概念 ，也就是TaskManager运行程序时实际使用的并发能力 ，可以通过参数parallelism.default进行配置。

（二）具体实例

举例说明（ Standalone运行模式）：假设一共有3个TaskManager，每一个TaskManager中的slot数量设置为3个，那么一共有9个task slot，表示集群最多能并行执行9个同一算子的子任务。
而我们定义word count程序的处理操作是四个转换算子：
source→ flatmap→ reduce→ sink
当所有算子并行度相同时，容易看出source和flatmap可以合并算子链 ，于是最终有三个任务节点。
通过这个例子也可以明确地看到，整个流处理程序的并行度，就应该是所有算子并行度中最大的那个，这代表了运行程序需要的slot数量。

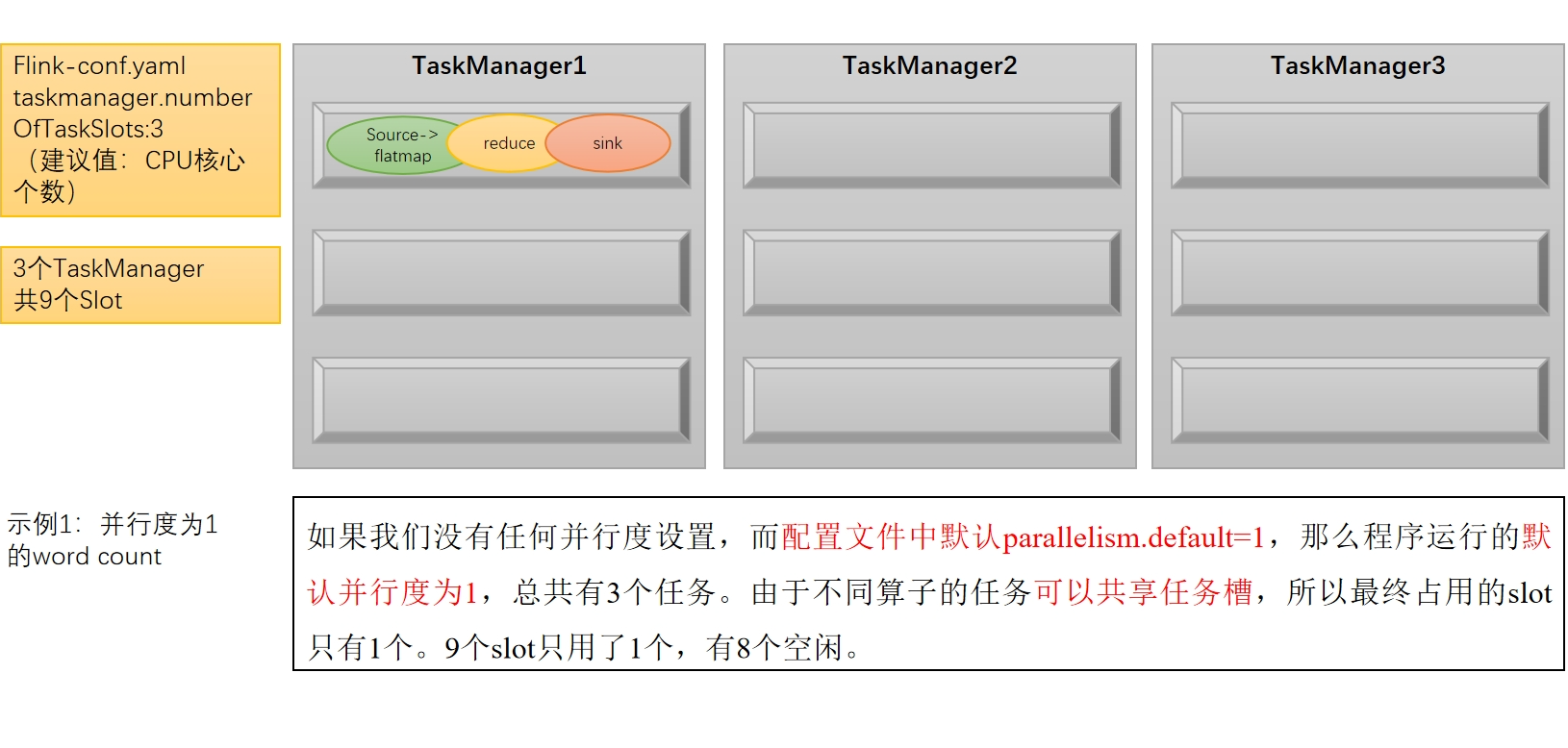

1.parallelism.default=1

9个slot只有1个，有8个空闲。

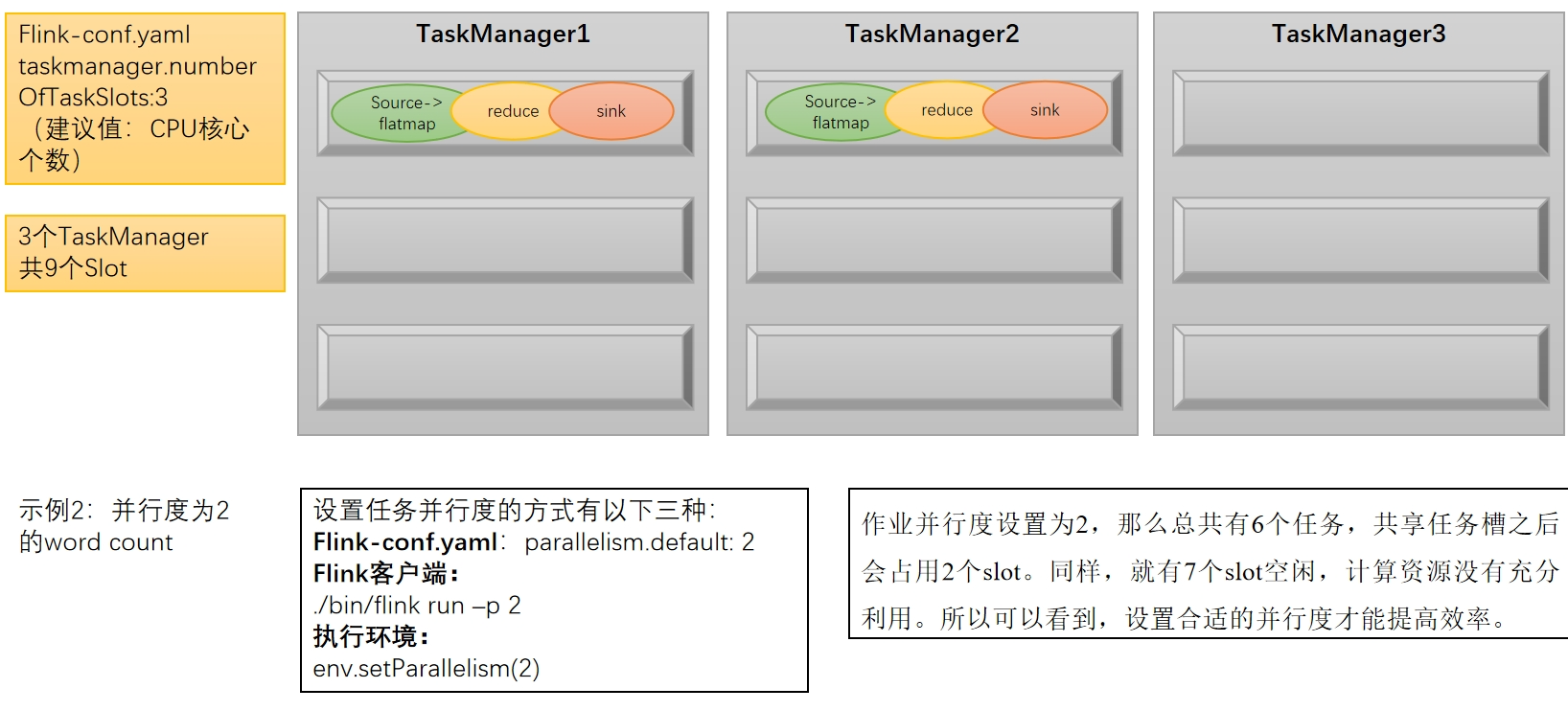

2.parallelism.default=2

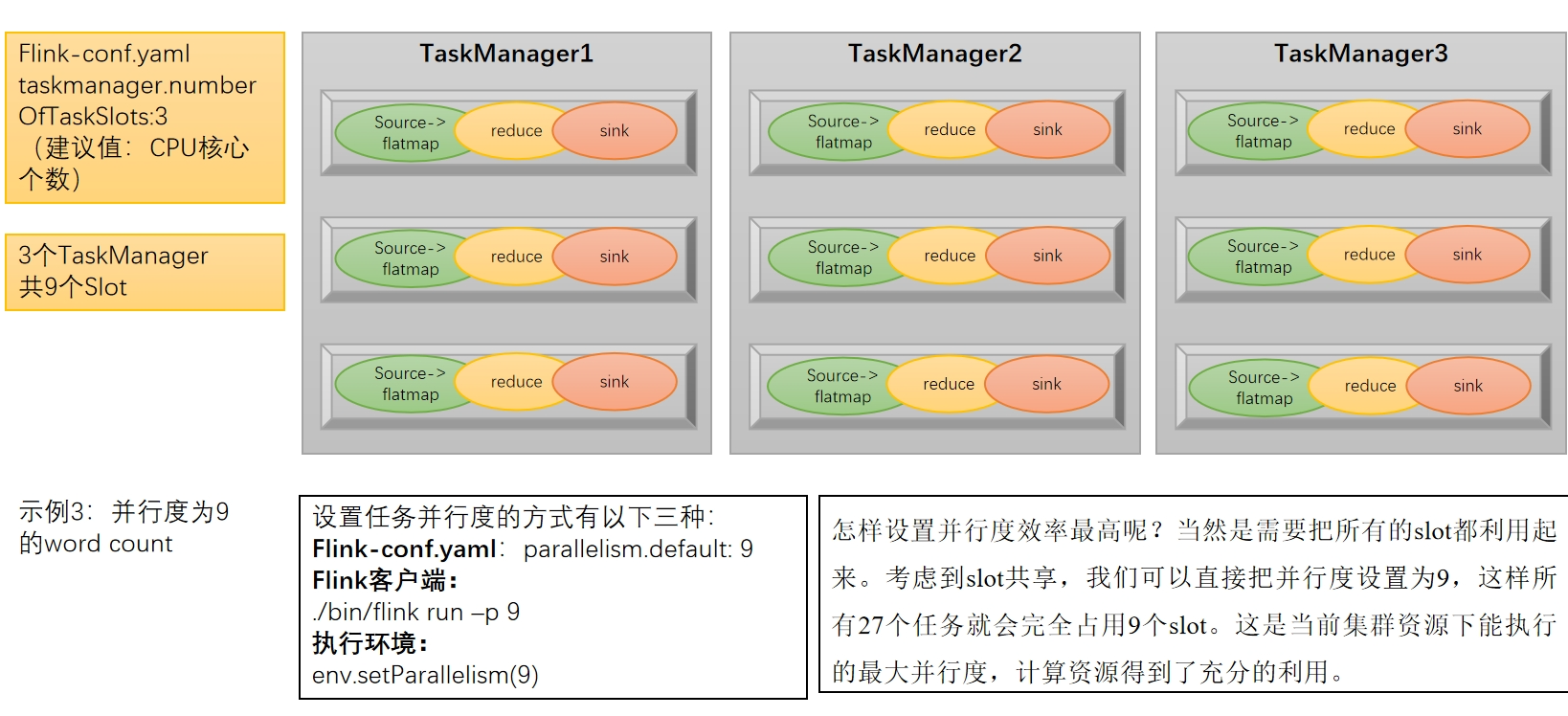

3.parallelism.default=9

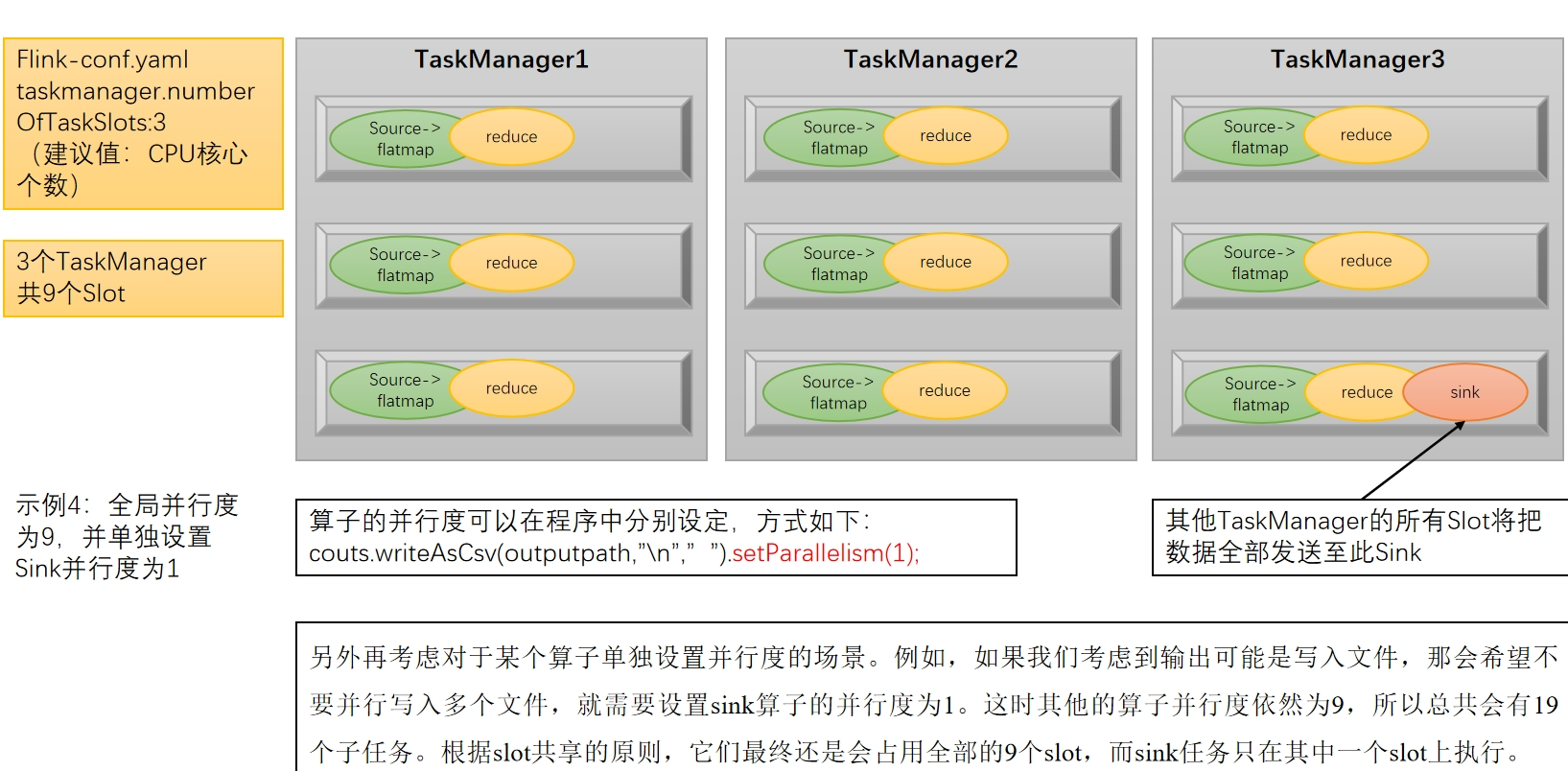

4.全局并行度为9，并单独设置Sink并行度为1

只有sink会在其中一个slot上执行。

三、计算公式

所需TaskManager数量=⌈作业并行度单个TaskManager的Slot数⌉ \text{所需TaskManager数量} = \left\lceil \frac{\text{作业并行度}}{\text{单个TaskManager的Slot数}} \right\rceil 所需TaskManager数量=⌈单个TaskManager的Slot数作业并行度⌉

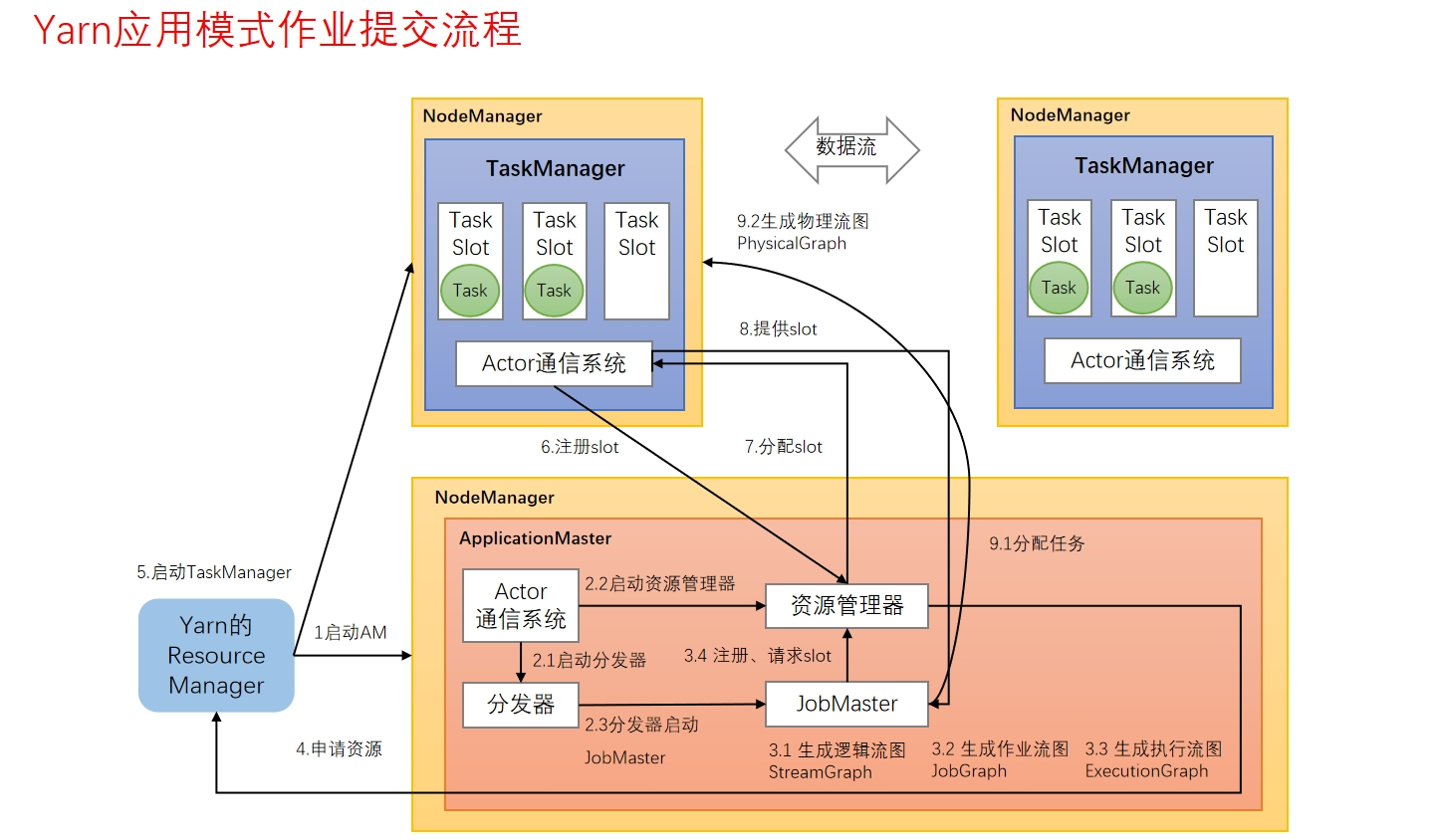

举例说明（ Yarn运行模式）：假设每一个TaskManager中的slot数量设置为3个，因为Yarn运行模式是动态分配资源的，所以TaskManager数量的计算公式为
示例：并行度 10，每个 TaskManager 3 个 Slot → 10/3≈3.33，向上取整为 4 个 TaskManager

总结

本文围绕 Flink Standalone 会话模式，完整呈现了分布式执行的核心设计：

1.主从架构：JobManager 负责任务调度与协调，TaskManager 负责实际执行。JobManager 内部通过 Dispatcher 接收作业、JobMaster 转换执行图、ResourceManager 管理任务槽资源，三者协同完成作业生命周期管理。
2.并行机制：算子可拆分为多个并行子任务，并行度决定子任务数量。Flink 支持在代码、提交命令、配置文件等多层级设置并行度，优先级依次升高。算子链优化将并行度相同且为"一对一"数据传输的算子合并为一个大任务，减少线程切换与数据交换开销。
3.任务槽：TaskManager 中的 slot 代表固定的内存资源子集，用于隔离任务执行。默认允许不同子任务共享 slot，从而提升资源利用率并保证作业管道的完整性。slot 数量为静态配置，而并行度为动态运行参数。
4.关系与计算：任务槽是静态并发能力，并行度是实际使用量。在 Standalone 模式下，所需 TaskManager 数量 = ⌈作业全局并行度 / 单 TaskManager slot 数⌉；在 YARN 动态分配模式下，TaskManager 数量按相同公式向上取整确定。

通过明确 slot 与并行度的区别、合理设置算子链与共享组，开发者可以更高效地利用集群资源，实现高吞吐、低延迟的流处理应用。
