从施工监测到运营预警，桥科院用 TDengine 提升桥梁数据管理能力

中铁大桥科学研究院, 李钧

小T导读 ：在一系列重大桥梁基础设施项目背后，桥梁健康监测系统正持续产生海量时序数据。面对传感器数量多、采集频率高、数据规模持续增长等挑战，中铁大桥科学研究院有限公司（简称桥科院）引入 TDengine TSDB 时序数据库，构建高效、稳定的数据底座，提升桥梁监测数据的采集、存储与分析能力。本文将介绍桥科院如何借助 TDengine TSDB 应对海量时序数据管理挑战，为桥梁施工监测、运营预警和长期安全管理提供有力支撑。

转型驱动：桥科院为何选择 TDengine TSDB

随着"桥梁智能与绿色建造全国重点实验室"的技术推进，桥科院的业务数字化程度不断加深，数据环境呈现出典型的物联网特征，我们也面临着以下的核心挑战：

1. **海量时序数据处理瓶颈：**桥梁健康监测系统需要在桥梁关键部位部署数百个传感器（如应变、位移、振动、温湿度传感器），以每秒数 Hz 的频率持续采集数据。传统关系型数据库（如 MySQL）难以承受这种高并发、持续的数据写入压力，且存储成本急剧上升。
2. **实时分析与预警延迟：**对桥梁状态的判断需要基于实时数据进行毫秒级到秒级的计算分析，以便在异常情况（如超限振动）发生时立即告警。传统数据库复杂的查询语句无法满足低延迟的实时分析需求，导致预警滞后。
3. **多项目、多维度数据分析困难：**桥科院同时管理多个桥梁项目，每个项目的数据结构相似但标签（如桥梁名称、传感器位置）不同。传统方式需要为每座桥创建大量独立的数据表，难以进行跨项目的统一分析和宏观态势研判。

选型决策：经过对多种时序数据库的对比测试，我们最终选择了 TDengine TSDB。其超高性能的数据写入/查询效率、极具创新的超级表数据模型以及极低的学习和运维成本，完美契合了桥梁工程领域对时序数据管理的苛刻要求。

应用成效： TDengine TSDB 带来的核心收益

引入 TDengine 时序数据库后，我们构建了统一的桥梁数字化平台底座，获得了显著收益，主要提现在以下四个方面：

• **性能提升：**数据写入速度提升数十倍，轻松应对每秒数十万数据点的涌入；复杂查询响应时间从分钟级降至秒级，实现了真正的实时数据分析。
• 成本降低： TDengine TSDB 的高效压缩技术将原始数据存储空间降低了 80% 以上，大幅降低了长期数据存储的成本。
• **运维简化：**得益于简洁的超级表模型和标准 SQL 语法，数据模型的设计和日常运维工作变得异常简单，开发效率显著提升。
• **决策增强：**基于 TDengine TSDB 的实时数据能力，我们能够为业主提供从"施工监控"到"运营管养"的全生命周期数字化服务，增强了核心竞争力。

核心业务场景与 TDengine TSDB 实践

以下展示的是典型业务场景的技术实现。

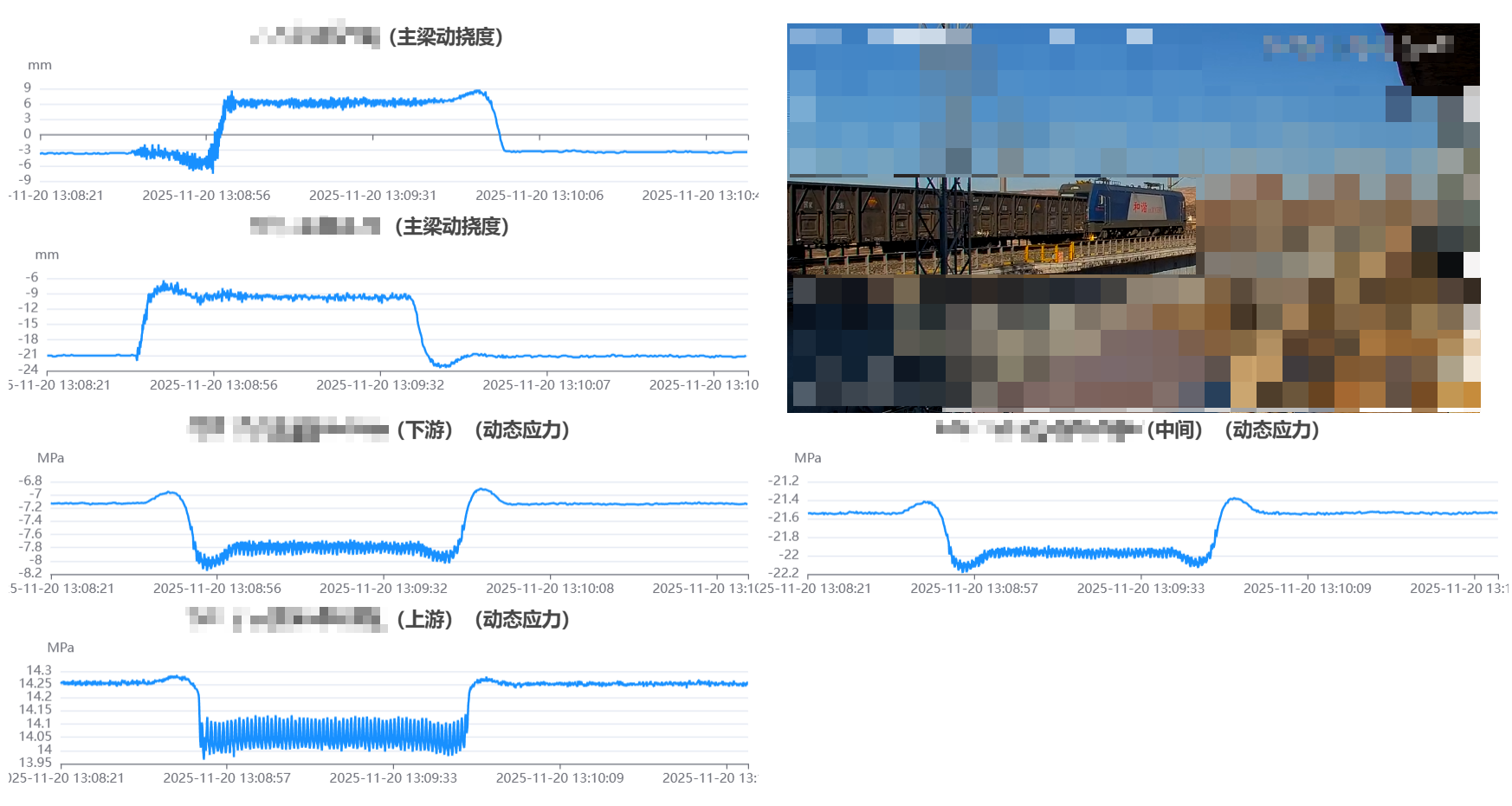

场景一：通过重载铁路桥的主梁动挠度、主梁跨中顶板动态应力监测数据，判断桥上过车速度、过车重量

• 建表语句：

1. -- 创建传感器数据超级表
2. CREATE STABLE IF NOT EXISTS bridge_sensor_data (
3. ts TIMESTAMP,
4. strain_value DOUBLE, -- 应变值/挠度值
5. stress_value DOUBLE, -- 应力值
6. temperature DOUBLE, -- 温度（用于补偿）
7. vibration DOUBLE -- 振动数据
8. ) TAGS (
9. sensor_id NCHAR(32), -- 传感器ID
10. sensor_type NCHAR(20), -- 传感器类型: strain/stress/vibration
11. bridge_id NCHAR(32), -- 桥梁ID
12. location NCHAR(20), -- 安装位置: mid_span/support等
13. lane_number TINYINT -- 车道编号
14. );

• 查询语句：

1. -- 检测单个车辆通过速度和车重
2. SELECT
3. start_ts,
4. end_ts,
5. peak_strain,
6. duration_seconds,
7. 100/duration_seconds*3.6 as speed_kmh, -- 估算车速：桥梁长度/通过时间（假设桥梁长度100米）
8. peak_strain*2.5 as estimated_weight_ton -- 估算车重：峰值应变 × 标定系数（需要现场标定）
9. FROM (
10. SELECT
11. FIRST(ts) as start_ts,
12. LAST(ts) as end_ts,
13. MAX(strain_value) - MIN(strain_value) as peak_strain,
14. COUNT(*) as data_points,
15. (cast(LAST(ts) as bigint) - cast(FIRST(ts) as bigint))/1e9 as duration_seconds
16. FROM bridge_sensor_data
17. WHERE bridge_id = 'bridge_001'
18. AND location = 'mid_span'
19. AND sensor_type = 'strain'
20. AND ts >= '2024-01-01 00:00:00'
21. AND ts <= '2024-01-01 23:59:59'
22. INTERVAL(30s) -- 按30秒时间窗口分组
23. HAVING MAX(strain_value) - MIN(strain_value) > 10 -- 过滤掉噪声，阈值可根据实际情况调整
24. );

在重载铁路桥梁监测场景中，传统关系型数据库难以在毫秒级内处理大量动态响应数据，导致车辆通过速度、重量等关键指标计算延迟严重。TDengine TSDB 的时序数据模型通过"超级表"结构，实现了巨量传感器数据点的高效聚合与实时关联 。在计算车辆通过时间与重量时，其原生时间窗口聚合能力与流式计算特性，将原本分钟级的响应延迟压缩至毫秒级，同时利用高效压缩算法，将动辄每日 TB 级的振动数据存储成本降低超过 80%，让长期高频监测与秒级报警成为现实。

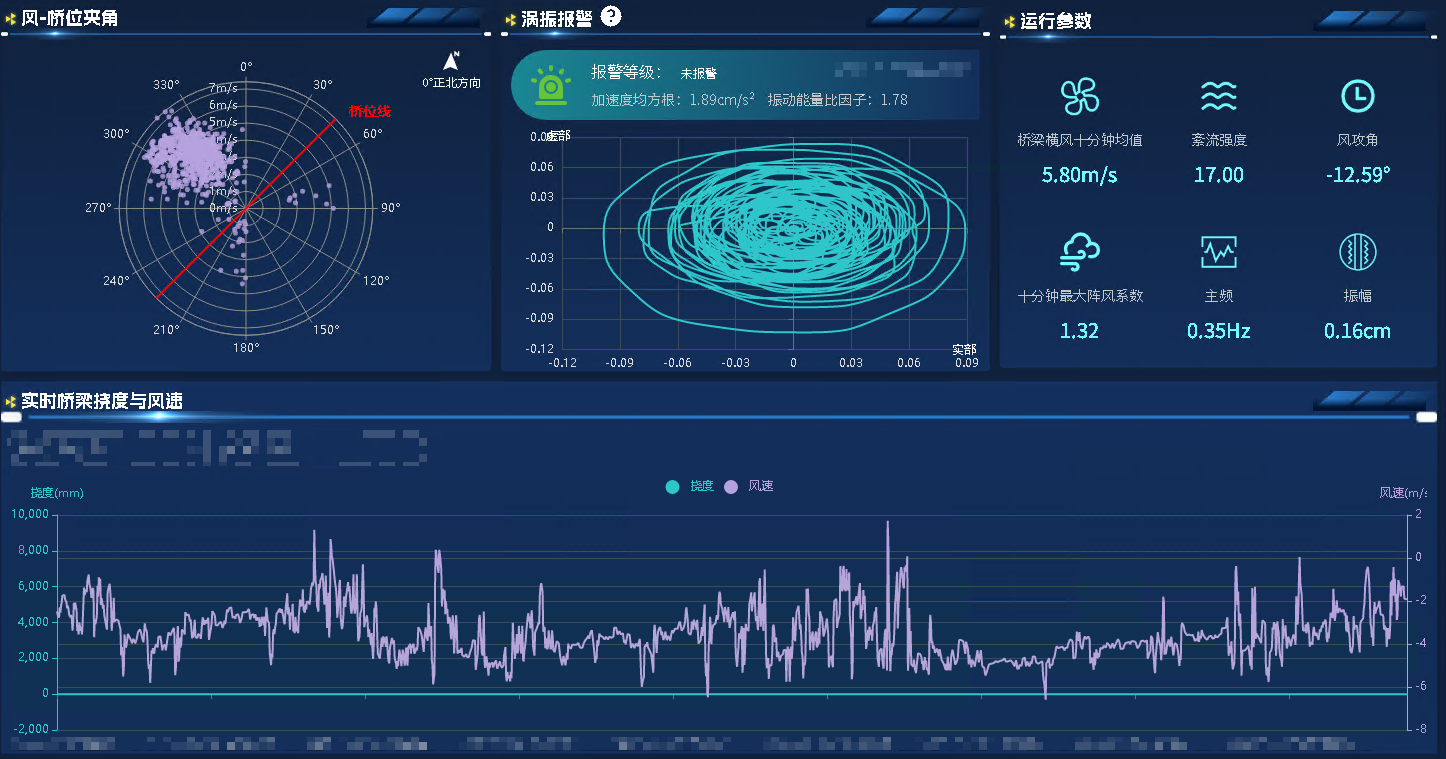

场景二：通过桥梁风速仪、振动、挠度数据，每 30 秒计算前 10 分钟最大风力系数、各方向紊流强度，判断桥梁产生涡振的报警值

• 建表语句：

1. -- 桥梁基本信息表
2. CREATE STABLE bridges (
3. ts TIMESTAMP,
4. wind_speed FLOAT, -- 风速(m/s)
5. wind_direction FLOAT, -- 风向(度)
6. vibration_x FLOAT, -- X方向振动加速度(m/s²)
7. vibration_y FLOAT, -- Y方向振动加速度(m/s²)
8. vibration_z FLOAT, -- Z方向振动加速度(m/s²)
9. deflection FLOAT, -- 挠度(mm)
10. temperature FLOAT, -- 温度(℃)
11. humidity FLOAT -- 湿度(%)
12. ) TAGS (
13. bridge_id NCHAR(20), -- 桥梁ID
14. sensor_id NCHAR(20), -- 传感器ID
15. sensor_type NCHAR(20), -- 传感器类型: wind/vibration/deflection
16. location NCHAR(50) -- 安装位置: mid_span/side_span/tower etc.
17. );

• 查询语句：

1. SELECT
2. calc_ts as 时间,
3. avg_wind_speed as 平均风速,
4. max_wind_coefficient as 最大风力系数,
5. turbulence_intensity as 紊流强度,
6. vertical_vibration as 竖向振动,
7. peak_vibration_amplitude as 峰值振幅,
8. alert_level as 报警等级,
9. vortex_intensity_index as 涡振强度指数,
10. -- 实时报警判断
11. CASE
12. WHEN vortex_intensity_index > 5 THEN '严重涡振报警'
13. WHEN vortex_intensity_index > 3 THEN '中度涡振报警'
14. WHEN vortex_intensity_index > 1 THEN '轻微涡振注意'
15. ELSE '正常'
16. END as 实时报警信息
17. FROM (
18. SELECT
19. w.calc_ts,
20. w.avg_wind_speed,
21. w.max_wind_coefficient,
22. w.turbulence_intensity,
23. v.rms_vibration_y as vertical_vibration,
24. v.peak_vibration_amplitude,
25. -- 涡振发生条件判断
26. CASE
27. WHEN w.avg_wind_speed BETWEEN 5 AND 15 -- 涡振易发风速区间
28. AND w.turbulence_intensity < 0.2 -- 低紊流条件
29. AND v.peak_vibration_amplitude > 0.5 -- 振动幅值阈值
30. AND v.rms_vibration_y > 0.1 -- 竖向振动RMS阈值
31. THEN 'HIGH_ALERT'
32. WHEN w.avg_wind_speed BETWEEN 3 AND 20
33. AND w.turbulence_intensity < 0.3
34. AND v.peak_vibration_amplitude > 0.3
35. AND v.rms_vibration_y > 0.05
36. THEN 'MEDIUM_ALERT'
37. ELSE 'NORMAL'
38. END as alert_level,
39. -- 涡振强度指数 (自定义计算公式)
40. (v.peak_vibration_amplitude * w.avg_wind_speed * (1 - w.turbulence_intensity)) as vortex_intensity_index
41. FROM
42. (
43. -- 计算10分钟窗口的风力参数
44. SELECT
45. _wstart as calc_ts,
46. AVG(wind_speed) as avg_wind_speed,
47. MAX(wind_speed) as max_wind_speed,
48. STDDEV(wind_speed) as wind_stddev,
49. AVG(wind_direction) as avg_direction,
50. -- 紊流强度 = 标准差/平均值
51. STDDEV(wind_speed) / AVG(wind_speed) as turbulence_intensity,
52. -- 计算10分钟最大风力系数
53. MAX(wind_speed) * 0.6 as max_wind_coefficient
54. FROM bridges
55. WHERE bridge_id = 'bridge_001'
56. AND sensor_type = 'wind'
57. AND ts >= NOW - 10m
58. INTERVAL(30s) -- 每30秒计算一次前10分钟数据
59. ) w
60. join
61. (-- 计算振动参数
62. SELECT
63. _wstart as calc_ts,
64. SQRT(AVG(vibration_x * vibration_x)) as rms_vibration_x,
65. SQRT(AVG(vibration_y * vibration_y)) as rms_vibration_y,
66. SQRT(AVG(vibration_z * vibration_z)) as rms_vibration_z,
67. -- 主梁涡振特征频率(假设桥梁固有频率0.5-1.5Hz)
68. MAX(ABS(vibration_y)) as peak_vibration_amplitude
69. FROM bridges
70. WHERE bridge_id = 'bridge_001'
71. AND sensor_type = 'vibration'
72. AND location = 'mid_span'
73. AND ts >= NOW - 10m
74. INTERVAL(30s)) v ON w.calc_ts = v.calc_ts WHERE w.avg_wind_speed > 2 -- 忽略无风情况
75. )
76. WHERE alert_level != 'NORMAL' ORDER BY calc_ts DESC;

桥梁涡振监测对数据的时效性、多维度关联性要求极高，传统架构下风速、振动、挠度数据分散存储，跨表关联分析效率低下，涡振预警常滞后数分钟。TDengine TSDB 凭借其原生多表聚合 JOIN 优化 ，实现了风速、振动等多维度数据的秒级同步关联分析 。通过自定义时间窗口实时计算风力系数、紊流强度与振动幅值，系统能在 30 秒内完成一次前 10 分钟的全维度风振评估，真正实现了从"事后分析"到"事中预警"的跨越，为桥梁在恶劣风场中的安全运营提供了"数字屏障"。

场景三：桥梁施工过程关键参数监控，此场景用于在桥梁建造过程中对索力、应力、标高等进行实时监控，确保施工精度与安全。

• 建表语句：

1. CREATE STABLE IF NOT EXISTS construction_monitoring (
2. ts TIMESTAMP,
3. cable_force FLOAT, -- 索力（kN）
4. stress FLOAT, -- 应力（MPa）
5. elevation FLOAT -- 标高（m）
6. ) TAGS (
7. project_name NCHAR(50), -- 项目名称：如'深中通道S08标'（标签）
8. monitoring_section NCHAR(50) -- 监控断面：如'B12号墩'（标签）
9. );

• 查询语句：

1. # 查询'深中通道S08标'项目下，所有监控断面在当前时刻的平均索力，用于指导施工
2. SELECT
3. monitoring_section,LAST(cable_force) as current_cable_force
4. FROM construction_monitoring
5. WHERE project_name = '深中通道S08标' GROUP BY monitoring_section;

在桥梁建造过程中，索力、应力、标高等参数需 24 小时连续监测，传统数据库在海量实时写入压力下容易成为系统瓶颈。TDengine TSDB 针对时序数据写入进行了深度优化，单节点即可支持每秒百万级数据点的稳定写入 。其超级表模型通过标签（Tag）区分不同项目与监测断面，在保持数据统一存储的同时，实现了毫秒级的多断面并发查询 。施工团队可随时调取任意断面最新索力数据，指导作业，将施工监控从"定期巡查"升级为"实时闭环"，有效保障了大跨度桥梁施工的毫米级精度与全过程安全。

场景四：桥梁建筑材料性能试验数据分析，此场景用于存储和分析大量混凝土、钢材等材料的力学性能试验数据。

• 建表语句：

1. CREATE STABLE IF NOT EXISTS material_testing (
2. ts TIMESTAMP,
3. load FLOAT, -- 荷载（kN）
4. displacement FLOAT -- 位移（mm）
5. ) TAGS (
6. material_type NCHAR(20), -- 材料类型：如'C60混凝土'（标签）
7. sample_id NCHAR(20), -- 试件编号
8. test_type NCHAR(20) -- 试验类型：如'抗压'，'抗弯'
9. );

• 查询语句：

1. # 统计分析某批次C60混凝土试件的抗压强度（通过最大荷载计算）
2. SELECT
3. sample_id,MAX(load) as max_load
4. FROM material_testing
5. WHERE material_type = 'C60混凝土' AND test_type = '抗压' GROUP BY sample_id;

材料试验数据具有典型的时序特征，但传统分析方式往往依赖批处理与离线报表，无法实时反馈材料性能趋势。TDengine TSDB 的灵活时间窗口聚合与标准 SQL 支持 ，使得我们的研发人员可直接在数据库中完成试验曲线的特征提取与统计分析。其内置的高效压缩与降采样功能 ，使得长期保存大量高密度试验数据（如混凝土应力-应变全曲线）在经济上成为可能。TB 级历史试验数据的关键指标查询仍可保持在秒级响应，为材料配比优化、耐久性研究提供了高效的"数据实验室"，加速了新型建材的研发与应用验证。

结语

TDengine TSDB 作为桥科院数字化转型的核心数据引擎，成功地将物联网时序数据处理能力深度融入到桥梁的科研、建造和管养全链条中。它不仅解决了海量数据带来的技术挑战，更赋能桥科院持续引领中国桥梁技术向智能化、绿色化方向迈进。

关于桥科院

中铁大桥科学研究院有限公司是中国唯一以桥梁科研为主业的国家级高新技术企业，致力于桥梁智能与绿色建造前沿技术研究。公司集科学研究、试验检测、监理咨询、产品产业于一体，管理着遍布全国的众多大型桥梁工程项目，业务涵盖桥梁健康监测、施工监控、材料检测等多个高数据产生场景。

作者：李钧

关于 TDengine

TDengine 专为物联网IoT平台、工业大数据平台设计。其中，TDengine TSDB 是一款高性能、分布式的时序数据库（Time Series Database），同时它还带有内建的缓存、流式计算、数据订阅等系统功能；TDengine IDMP 是一款AI原生工业数据管理平台，它通过树状层次结构建立数据目录，对数据进行标准化、情景化，并通过 AI 提供实时分析、可视化、事件管理与报警等功能。
