【Linux 指南】文件系统系列(一):磁盘底层原理 —— 从物理结构到 CHS与LBA 寻址全解析

上一篇我们结束了 Linux 基础 IO 系列的讲解,搞懂了文件操作的上层接口,但始终绕不开一个核心问题:程序操作的文件,最终到底存在哪里?这些二进制数据又是如何被硬件精准定位和读写的?

答案就是磁盘 ------ 作为计算机最核心的持久化存储硬件,是所有文件系统的底层载体,Linux 中一切文件的操作,最终都会转化为磁盘的寻址和读写动作。这篇作为文件系统系列的开篇,我们从磁盘的硬件本质出发,一步步拆解它的物理结构、逻辑结构,再讲清磁盘最核心的CHS 和 LBA 寻址机制 ,最后通过fdisk -l命令实战解析 Linux 系统中的磁盘信息,让你从根上理解「文件存储的底层逻辑」。

文章目录

    • 一、先搞懂:磁盘的基础认知与核心属性
      • [1.1 机械磁盘的核心硬件属性](#1.1 机械磁盘的核心硬件属性)
      • [1.2 磁盘与服务器 / 机柜 / 机房的关联](#1.2 磁盘与服务器 / 机柜 / 机房的关联)
    • 二、磁盘物理结构:从硬件组件到核心读写原理
      • [2.1 核心硬件组件拆解(附通俗类比)](#2.1 核心硬件组件拆解(附通俗类比))
      • [2.2 磁盘的核心读写原理](#2.2 磁盘的核心读写原理)
    • [三、磁盘逻辑结构:磁道 / 扇区 / 柱面(文件存储的底层单位)](#三、磁盘逻辑结构:磁道 / 扇区 / 柱面(文件存储的底层单位))
      • [3.1 三大核心逻辑概念解析](#3.1 三大核心逻辑概念解析)
        • [3.1.1 扇区(Sector):磁盘**最小的物理存储 / 读写单位**](#3.1.1 扇区(Sector):磁盘最小的物理存储 / 读写单位)
        • [3.1.2 磁道(Track):磁头的「读写路径」](#3.1.2 磁道(Track):磁头的「读写路径」)
        • [3.1.3 柱面(Cylinder):磁盘寻址的**核心维度**](#3.1.3 柱面(Cylinder):磁盘寻址的核心维度)
      • [3.2 磁盘容量的计算公式](#3.2 磁盘容量的计算公式)
    • [四、磁盘寻址机制:CHS 与 LBA(从硬件寻址到系统抽象)](#四、磁盘寻址机制:CHS 与 LBA(从硬件寻址到系统抽象))
      • [4.1 CHS 寻址:柱面 - 磁头 - 扇区的硬件原生寻址](#4.1 CHS 寻址:柱面 - 磁头 - 扇区的硬件原生寻址)
        • [4.1.1 CHS 寻址的三步定位流程](#4.1.1 CHS 寻址的三步定位流程)
        • [4.1.2 CHS 寻址的局限性](#4.1.2 CHS 寻址的局限性)
      • [4.2 LBA 寻址:操作系统友好的线性地址抽象](#4.2 LBA 寻址:操作系统友好的线性地址抽象)
        • [4.2.1 LBA 寻址的核心思想](#4.2.1 LBA 寻址的核心思想)
        • [4.2.2 LBA 与 CHS 的转换:由磁盘固件完成](#4.2.2 LBA 与 CHS 的转换:由磁盘固件完成)
      • [4.3 CHS 与 LBA 的相互转换公式](#4.3 CHS 与 LBA 的相互转换公式)
        • [4.3.1 CHS 转 LBA 公式](#4.3.1 CHS 转 LBA 公式)
        • [4.3.2 LBA 转 CHS 公式](#4.3.2 LBA 转 CHS 公式)
        • [4.3.3 实例计算(重点!理解地址映射)](#4.3.3 实例计算(重点!理解地址映射))
          • [场景 1:CHS (2,1,3) 转 LBA](#场景 1:CHS (2,1,3) 转 LBA)
          • [场景 2:LBA=100 转 CHS](#场景 2:LBA=100 转 CHS)
    • [五、实战:用 fdisk -l 命令解析 Linux 磁盘 / 分区信息](#五、实战:用 fdisk -l 命令解析 Linux 磁盘 / 分区信息)
      • [5.1 执行 fdisk -l 命令(需 root 权限)](#5.1 执行 fdisk -l 命令(需 root 权限))
      • [5.2 fdisk -l 输出内容逐行解析](#5.2 fdisk -l 输出内容逐行解析)
        • [5.2.1 磁盘整体信息解析](#5.2.1 磁盘整体信息解析)
        • [5.2.2 分区信息解析](#5.2.2 分区信息解析)
      • [5.3 实战小技巧](#5.3 实战小技巧)
    • [六、常见坑 & 避坑指南](#六、常见坑 & 避坑指南)
      • [误区 1:将扇区当作文件系统的最小存取单位](#误区 1:将扇区当作文件系统的最小存取单位)
      • [误区 2:认为 LBA 是磁盘的硬件寻址方式](#误区 2:认为 LBA 是磁盘的硬件寻址方式)
      • [误区 3:混淆磁道的编号方向](#误区 3:混淆磁道的编号方向)
      • [误区 4:认为柱面是物理结构](#误区 4:认为柱面是物理结构)
      • [误区 5:扇区号与 LBA 地址均从 0 开始编号](#误区 5:扇区号与 LBA 地址均从 0 开始编号)
    • 七、总结与下一篇预告

一、先搞懂:磁盘的基础认知与核心属性

在深入结构之前,我们先建立对磁盘的基础认知,明确它的硬件定位、核心特性,以及和服务器、机柜、机房的关联,贴合实际的 Linux 运维场景。

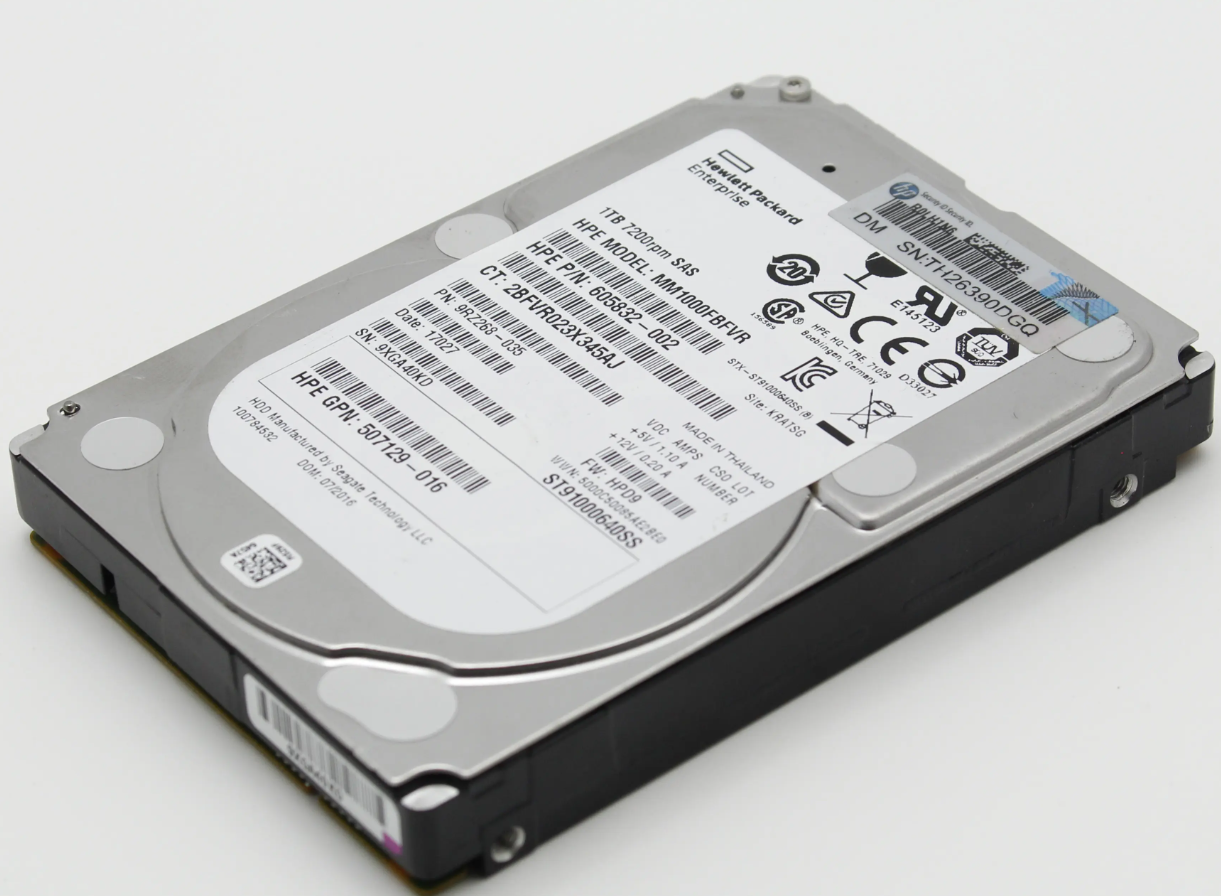

1.1 机械磁盘的核心硬件属性

我们日常所说的磁盘,狭义上指机械硬盘(HDD) ,它是计算机中唯一的机械设备,和固态硬盘(SSD)的纯电子存储不同,机械磁盘通过磁介质实现数据存储,核心特性可以总结为 4 点:

  • 存储介质:盘片表面的磁涂层(无数小磁铁颗粒),通过磁铁的南北极编码存储 0 和 1;
  • 读写速度:相对较慢(寻道、旋转存在物理延迟),顺序读写约 100-200MB/s,随机读写性能更差;
  • 容量与价格:容量大、性价比高,目前消费级可达 10TB 以上,企业级可达百 TB 级别;
  • 设备类型 :典型的块设备 (以固定大小的块为单位进行读写,底层最小单位是扇区)。

补充:机械磁盘与固态硬盘的核心区别

固态硬盘(SSD)基于闪存芯片存储,无机械结构,读写速度快(顺序读写可达 GB/s 级别),但同等容量价格更高;而机械磁盘依靠机械运动读写,速度慢但容量大、成本低,是服务器中持久化存储的主流选择,也是我们本篇讲解的核心。

1.2 磁盘与服务器 / 机柜 / 机房的关联

磁盘并非单独存在,而是作为服务器的外设部署,这是 Linux 运维的基础常识,简单梳理三者的关系:

  • 服务器:提供计算、存储服务的核心设备,磁盘直接挂载在服务器上(本地磁盘),或通过 SAN/NAS 等方式连接(网络存储);
  • 机柜:收纳服务器、交换机、磁盘阵列等设备的物理载体,起到规整、固定、保护的作用,一个机柜可部署多台服务器;
  • 机房:集中部署机柜、服务器的专业场所,具备稳定供电(双路市电 + UPS + 发电机)、恒温散热、安防监控、网络带宽等保障设施,中小公司可通过租赁机房机柜 / 服务器使用。

简单说:机房→机柜→服务器→磁盘,这是企业级磁盘存储的物理部署链路。

二、磁盘物理结构:从硬件组件到核心读写原理

机械磁盘的所有读写操作,都基于其物理结构的机械运动,我们先拆解它的核心硬件组件,再讲清底层的读写原理,用「通俗类比」让抽象的硬件结构变得易懂。

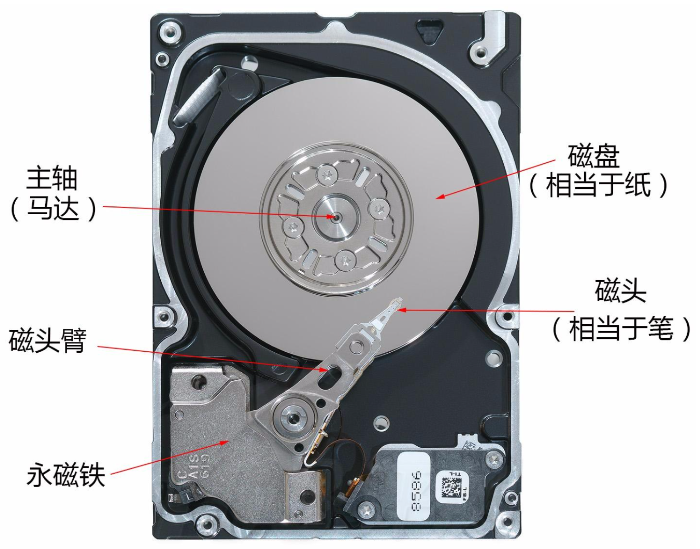

2.1 核心硬件组件拆解(附通俗类比)

机械磁盘的内部核心硬件由盘片、主轴、磁头、磁头臂、永磁铁 组成,各组件分工明确,协同完成数据读写,用一张表格讲清每个组件的作用和类比:

硬件组件 核心作用 通俗类比 关键细节
盘片(Platter) 数据存储的物理载体 写字的「纸」 多为圆形金属盘,表面有磁涂层;一个磁盘可包含多个盘片,每片有上下两个盘面
主轴(马达) 驱动盘片旋转 带动纸旋转的「马达」 以固定转速旋转(常见 7200 转 / 分钟、15000 转 / 分钟,服务器多为 15000 转)
磁头(Head) 读取 / 写入磁盘的磁信号 写字 / 读字的「笔」 每个盘面对应一个磁头,磁头不直接接触盘片,悬浮在盘片表面
磁头臂 支撑并带动磁头做径向移动 控制笔移动的「手臂」 所有磁头固定在同一磁头臂上,磁头臂移动时,所有磁头同步「共进退」
永磁铁 驱动 / 定位磁头臂 控制手臂移动的「动力源」 为磁头臂的径向移动提供动力,保证磁头的精准定位

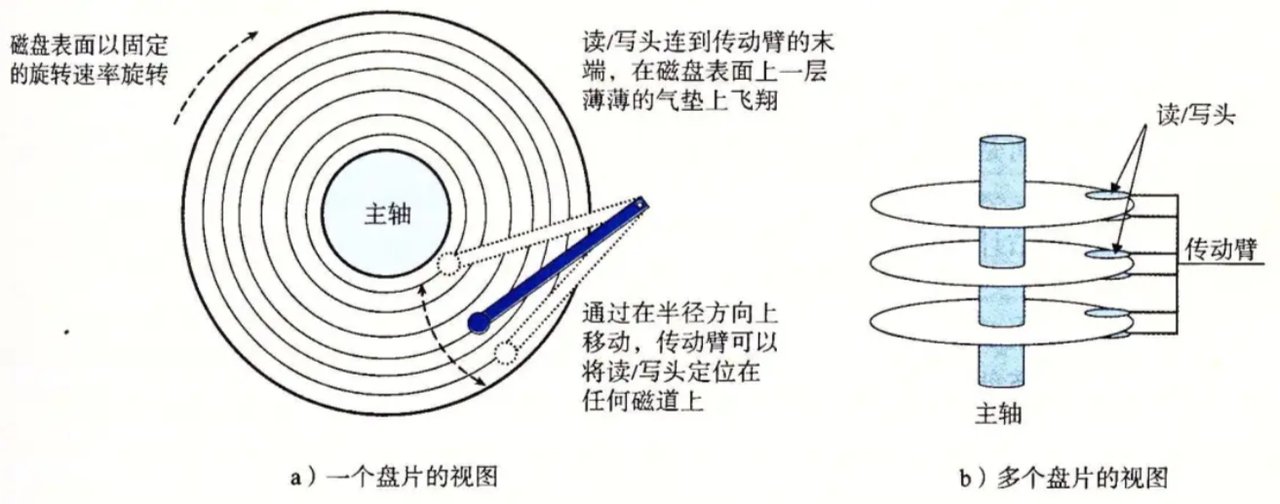

2.2 磁盘的核心读写原理

磁盘的读写操作,本质是磁头、盘片、磁头臂的协同机械运动,核心可以总结为 3 个关键点,也是磁盘读写存在物理延迟的根本原因:

  1. 盘片旋转:主轴带动所有盘片以固定转速旋转,让磁头能够扫过盘片的不同区域;
  2. 磁头悬浮 :磁头在盘片表面的纳米级气垫上悬浮(距离约 0.1-0.3 微米),避免直接接触造成盘片磨损(即「磁盘坏道」);
  3. 磁头臂径向移动 :磁头臂带动所有磁头沿盘片的半径方向移动,让磁头定位到盘片的不同环形区域,配合盘片旋转实现全盘面的覆盖。

简单说:磁盘读写的过程,就是磁头臂移动定位磁道→盘片旋转让目标区域到达磁头下方→磁头完成读 / 写的过程。

三、磁盘逻辑结构:磁道 / 扇区 / 柱面(文件存储的底层单位)

磁盘的物理结构是机械运动的基础,而逻辑结构 是为了方便数据的管理和寻址,将物理的盘片抽象为「磁道、扇区、柱面」三个核心概念,这也是文件系统对磁盘进行管理的底层基础,所有文件的存储,最终都会映射到磁盘的逻辑结构上。

3.1 三大核心逻辑概念解析

磁盘的逻辑结构是基于物理结构的抽象,所有概念都围绕「磁头的运动和盘片的旋转」展开,我们逐个拆解,结合物理结构理解:

3.1.1 扇区(Sector):磁盘最小的物理存储 / 读写单位

盘片旋转时,磁头在盘片表面划出的轨迹是同心圆,而每个同心圆被等分为若干个弧段 ,这个弧段就是扇区。

  • 标准大小:512 字节(部分新磁盘支持 4K 扇区,即「高级格式化」,但向下兼容 512 字节);
  • 核心属性:磁盘的硬件最小单位,任何读写操作都不能小于一个扇区,即使只写 1 个字节,也会占用整个扇区;
  • 编号规则:每个磁道的扇区从 1 开始依次编号(这是后续 CHS 与 LBA 转换的关键)。
3.1.2 磁道(Track):磁头的「读写路径」

盘片表面,以盘片中心为圆心的同心圆环形区域就是磁道,是磁头在盘片上的读写路径。

  • 编号规则:从盘片的外圈到内圈依次编号(0 磁道、1 磁道、2 磁道......),0 磁道是盘片的最外圈,也是磁盘的重要区域,若 0 磁道损坏,磁盘将无法使用;
  • 核心属性:同一盘片的不同磁道,扇区数量相同;磁道之间存在间隙,用于磁头的切换和定位,间隙不存储数据。

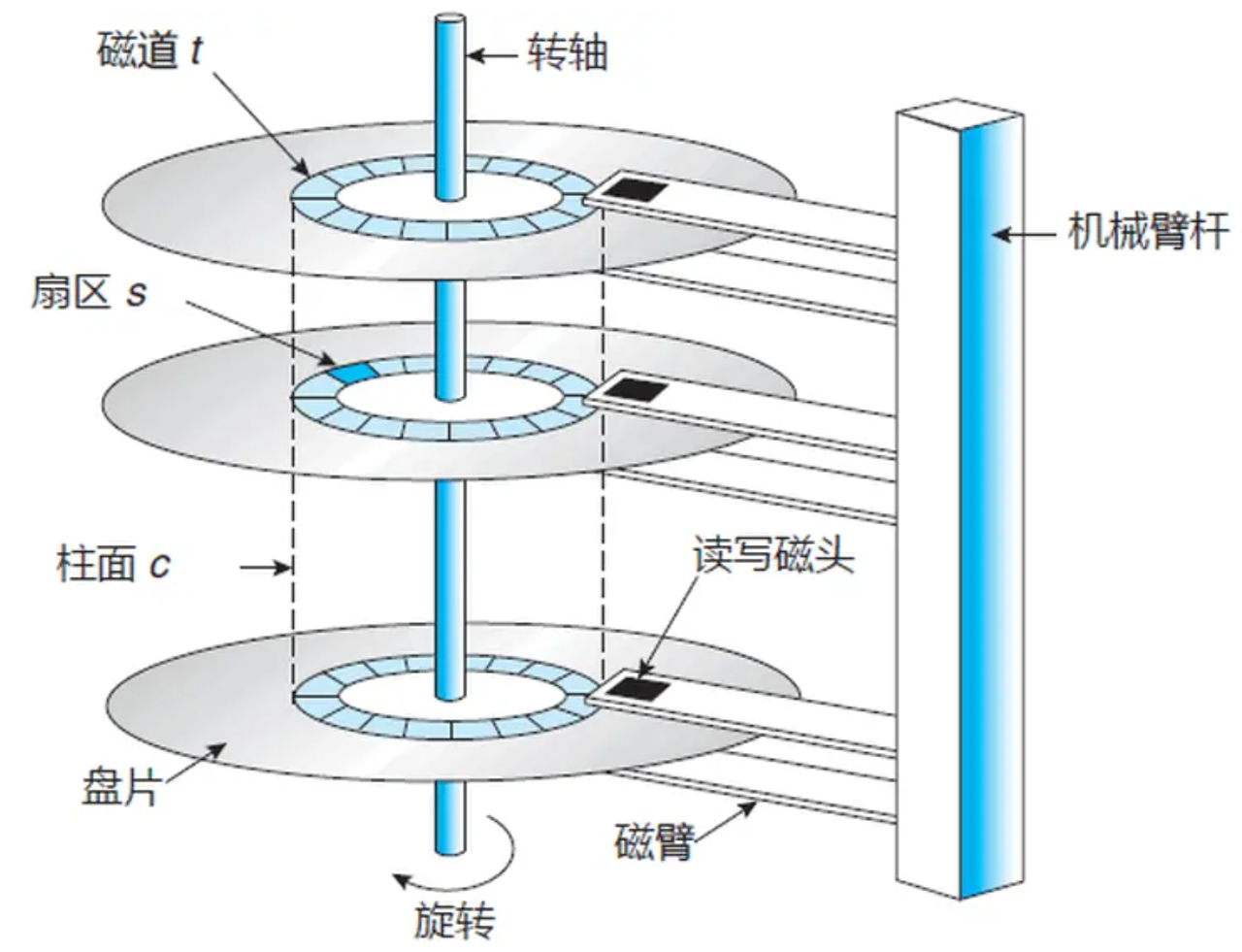

3.1.3 柱面(Cylinder):磁盘寻址的核心维度

当磁盘包含多个盘片 时,所有盘片中半径相同的磁道 ,在空间上会形成一个圆柱状的结构,这个结构就是柱面。

  • 核心特性:由于所有磁头固定在同一磁头臂上共进退 ,磁头臂移动时,所有磁头会同时定位到不同盘片的同一柱面;
  • 寻址意义:柱面是磁盘硬件寻址的核心单位,定位柱面就是定位所有盘片的同半径磁道,大幅减少磁头的移动次数,提升寻址效率。

3.2 磁盘容量的计算公式

磁盘的总容量,由其逻辑结构的四个参数决定,容量计算公式是理解磁盘存储的基础,也是后续寻址转换的前提:

复制代码
磁盘总容量 = 磁头数 × 柱面数(磁道数) × 每磁道扇区数 × 每扇区字节数
  • 磁头数:等于磁盘的总盘面数(每个盘面对应一个磁头);
  • 柱面数:等于单个盘片的磁道数(所有盘片的磁道数相同);
  • 每磁道扇区数:单个磁道被划分的扇区数量,所有磁道的扇区数相同;
  • 每扇区字节数:标准为 512 字节。
实例计算

假设某磁盘有 4 个盘片(8 个盘面,即 8 个磁头),单个盘片有 1024 个磁道(柱面数 1024),每磁道 63 个扇区,每扇区 512 字节,计算总容量:

复制代码
容量 = 8 × 1024 × 63 × 512 = 8×1024=8192;8192×63=516096;516096×512=264241152 字节
转换为GB:264241152 ÷ 1024 ÷ 1024 ÷ 1024 ≈ 0.246GB

四、磁盘寻址机制:CHS 与 LBA(从硬件寻址到系统抽象)

所谓寻址 ,就是磁盘找到目标数据所在位置的过程 。磁盘的寻址机制分为两种:CHS 寻址 (硬件层的物理寻址)和LBA 寻址 (操作系统层的逻辑抽象寻址)。

CHS 是磁盘硬件的原生寻址方式,而 LBA 是为了解决 CHS 的局限性,为操作系统设计的友好寻址方式,也是 Linux 系统实际使用的寻址方式。

4.1 CHS 寻址:柱面 - 磁头 - 扇区的硬件原生寻址

CHS 寻址是磁盘硬件层面的原生寻址方式 ,全称Cylinder-Head-Sector(柱面 - 磁头 - 扇区),通过三个参数唯一确定一个扇区的位置,也是磁盘机械运动的直接体现。

4.1.1 CHS 寻址的三步定位流程

由于磁头臂「共进退」的特性,CHS 寻址遵循先定位柱面→再选择磁头→最后等待扇区旋转到位的流程,和磁盘的机械运动完全匹配,这也是最有效率的硬件寻址方式:

  1. 定位柱面(Cylinder) :磁头臂带动所有磁头沿径向移动,让所有磁头同步定位到目标柱面(即不同盘片的同半径磁道);
  2. 选择磁头(Head) :确定目标数据所在的盘面,选择该盘面对应的磁头(其余磁头闲置);
  3. 扇区旋转到位(Sector):主轴带动盘片旋转,让目标扇区旋转到选中磁头的正下方,此时磁头即可对该扇区进行读 / 写操作。
4.1.2 CHS 寻址的局限性

CHS 寻址是磁盘硬件的原生方式,但受限于硬件设计和地址位宽,存在最大容量支持的限制,这也是其被 LBA 寻址取代的核心原因:

早期 BIOS 和磁盘固件对 CHS 的地址位宽做了限制:8 位存储磁头数(最大 256)、10 位存储柱面数(最大 1024)、6 位存储扇区数(最大 63),按此计算,CHS 寻址支持的最大磁盘容量为:

复制代码
256(磁头) × 1024(柱面) × 63(扇区) × 512(字节) = 8064MB ≈ 8.4GB

当磁盘容量超过 8.4GB 时,CHS 寻址无法覆盖整个磁盘,因此操作系统引入了LBA 寻址,对磁盘地址进行线性抽象。

4.2 LBA 寻址:操作系统友好的线性地址抽象

LBA 寻址,全称Logical Block Address(逻辑块地址) ,是操作系统为磁盘设计的线性地址抽象,解决了 CHS 寻址的容量限制,也是 Linux 等现代操作系统实际使用的磁盘寻址方式。

4.2.1 LBA 寻址的核心思想

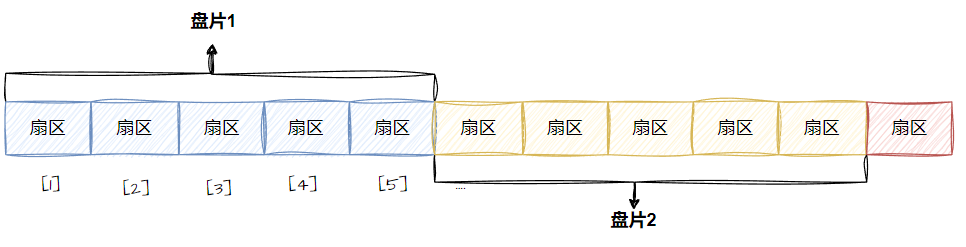

LBA 将整个磁盘的所有扇区 ,按照一定的顺序(柱面→磁头→扇区)进行连续的线性编号 ,编号从0开始,形成一个「一维数组」:

  • 数组的下标:就是 LBA 地址(一个非负整数);
  • 数组的元素:就是磁盘的扇区;
  • 核心特性:操作系统只需通过一个唯一的 LBA 地址 ,就能定位到目标扇区,无需关心底层的柱面、磁头、扇区参数。
4.2.2 LBA 与 CHS 的转换:由磁盘固件完成

LBA 是操作系统的抽象,而磁盘硬件最终只能识别 CHS 地址,因此LBA 地址到 CHS 地址的转换 ,由磁盘的固件(硬件电路 + 伺服系统) 自动完成,操作系统无需参与,这也是 LBA 寻址的便捷性所在。

4.3 CHS 与 LBA 的相互转换公式

虽然磁盘固件会自动完成 LBA 与 CHS 的转换,但理解转换公式,能帮助我们更深入地理解磁盘的地址映射,也是后续学习文件系统「块」的基础。转换的前提 :已知磁盘的磁头数(H_total) 和每磁道扇区数(S_total),且满足:

  • CHS 参数:柱面号 C(从 0 开始)、磁头号 H(从 0 开始)、扇区号 S(从 1 开始);
  • LBA 参数:LBA 地址(从 0 开始);
  • 单个柱面的扇区总数:C_sector = H_total × S_total(核心中间参数)。
4.3.1 CHS 转 LBA 公式
复制代码
LBA = C × C_sector + H × S_total + S - 1

公式解析 :扇区号 S 从 1 开始,而 LBA 从 0 开始,因此需要减 1进行地址对齐;先计算目标柱面前的所有扇区数,再计算目标磁头前的扇区数,最后加上目标扇区的偏移量。

4.3.2 LBA 转 CHS 公式
复制代码
1. 计算单个柱面扇区数:C_sector = H_total × S_total
2. 柱面号C = LBA // C_sector  (// 表示整数除法,取商)
3. 磁头号H = (LBA % C_sector) // S_total  (% 表示取余)
4. 扇区号S = (LBA % S_total) + 1  (+1 对齐扇区的1开始编号)
4.3.3 实例计算(重点!理解地址映射)

已知条件:磁盘磁头数 H_total=4,每磁道扇区数 S_total=16,单个柱面扇区数 C_sector=4×16=64。

场景 1:CHS (2,1,3) 转 LBA
复制代码
LBA = 2×64 + 1×16 + 3 - 1 = 128 + 16 + 2 = 146
场景 2:LBA=100 转 CHS
复制代码
1. C = 100 // 64 = 1
2. 余数 = 100 % 64 = 36;H = 36 // 16 = 2
3. 余数 = 100 % 16 = 4;S = 4 + 1 = 5
最终CHS:(1,2,5)

五、实战:用 fdisk -l 命令解析 Linux 磁盘 / 分区信息

fdisk是 Linux 中最常用的磁盘分区与信息查看工具 ,而fdisk -l(list)命令用于列出系统中所有磁盘的硬件信息、分区信息,是我们排查磁盘问题、理解磁盘结构的核心命令,本节结合实际输出,逐行解析命令的输出内容,将前面的理论知识落地到实际操作。

5.1 执行 fdisk -l 命令(需 root 权限)

在 Linux 系统中,fdisk -l需要root 或 sudo 权限才能执行,直接执行会提示权限不足,执行方式:

复制代码
# 查看系统中所有磁盘/分区的信息
sudo fdisk -l
# 查看指定磁盘的信息(推荐,避免输出过多)
sudo fdisk -l /dev/vda

5.2 fdisk -l 输出内容逐行解析

以云服务器中常见的/dev/vda磁盘为例,给出命令的典型输出,并结合前面的扇区、柱面、磁头等概念逐行解析,所有关键概念与理论知识一一对应:

复制代码
# 磁盘整体信息
Disk /dev/vda: 42.9 GB, 42949672960 bytes, 83886080 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000b2d99

# 分区信息
Device     Boot Start      End  Sectors  Size Id Type
/dev/vda1  *     2048 83875364 83873317 40.0G 83 Linux
5.2.1 磁盘整体信息解析
输出行 核心解析 关联知识点
Disk /dev/vda: 42.9 GB, 42949672960 bytes, 83886080 sectors 磁盘设备名/dev/vda,容量 42.9GB,总字节数 42949672960,总扇区数 83886080 扇区是磁盘最小单位,总扇区数 = 总容量 / 512
Units = sectors of 1 * 512 = 512 bytes 命令输出的单位为扇区,1 个扇区 = 512 字节 扇区标准大小 512 字节
Sector size (logical/physical): 512 bytes / 512 bytes 逻辑扇区 / 物理扇区大小均为 512 字节 部分磁盘为 4K 物理扇区,512 字节逻辑扇区(向下兼容)
I/O size (minimum/optimal): 512 bytes / 512 bytes 磁盘最小 / 最优 IO 操作大小均为 512 字节 磁盘硬件最小读写单位为扇区
Disk label type: dos 磁盘的分区表类型为 DOS(即 MBR 分区表) 常见分区表类型:MBR(DOS)、GPT(支持大容量磁盘)
Disk identifier: 0x000b2d99 磁盘的唯一标识符,用于区分不同磁盘 无实际寻址意义,仅为标识
5.2.2 分区信息解析

Linux 中磁盘的分区设备名规则:/dev/磁盘名+分区号,如/dev/vda1表示/dev/vda磁盘的第 1 个分区,核心列解析:

列名 核心解析 关键细节
Device 分区设备名 如/dev/vda1
Boot 启动分区标记 带*表示该分区是系统启动分区,存放引导程序
Start/End 分区的起始 / 结束扇区号 分区的范围由扇区号确定,是磁盘分区的底层依据
Sectors 分区包含的总扇区数 分区大小 = 扇区数 ×512 字节
Size 分区的直观容量 由扇区数换算而来,方便查看
Id 分区类型 ID 83 表示Linux 主分区,82 表示 Linux 交换分区,ef 表示 EFI 分区
Type 分区类型描述 与 Id 对应,如 83 对应 Linux

5.3 实战小技巧

  1. 计算分区的实际容量 :以/dev/vda1为例,扇区数 83873317,容量 = 83873317×512=42943138304 字节≈40.0GB,与输出的Size一致;
  2. 区分磁盘与分区 :Linux 中磁盘设备名无数字 (如/dev/vda、/dev/sda),分区设备名带数字 (如/dev/vda1、/dev/sda2);
  3. 查看 GPT 分区表磁盘 :对于大容量磁盘(>2TB),通常使用 GPT 分区表,fdisk -l会显示Disk label type: gpt,并列出 GPT 分区的相关信息。

六、常见坑 & 避坑指南

学习磁盘底层原理时,很多人会因混淆物理 / 逻辑概念 、硬件 / 系统抽象陷入误区,这里整理了最常见的 5 个误区,帮你避坑:

误区 1:将扇区当作文件系统的最小存取单位

错误认知:磁盘的最小单位是扇区,所以文件系统也以扇区为单位存取;

正确认知 :扇区是磁盘硬件的最小单位 ,而文件系统的最小存取单位是「块(Block)」(后续讲解),块是多个扇区的聚合(常见 4KB=8 个扇区),文件系统不会逐个扇区读写,效率过低。

误区 2:认为 LBA 是磁盘的硬件寻址方式

错误认知:操作系统用 LBA 寻址,所以 LBA 是磁盘硬件的原生方式;

正确认知 :LBA 是操作系统的逻辑抽象 ,磁盘硬件最终只能识别 CHS 地址,LBA 到 CHS 的转换由磁盘固件自动完成,操作系统无需关心。

误区 3:混淆磁道的编号方向

错误认知:磁道从盘片内圈到外圈编号;

正确认知 :磁道从外圈到内圈依次编号,0 磁道是盘片最外圈,也是磁盘的关键区域,0 磁道损坏会导致磁盘无法识别。

误区 4:认为柱面是物理结构

错误认知:柱面是磁盘内部的一个物理圆柱结构;

正确认知 :柱面是逻辑结构,是多个盘片的同半径磁道在空间上的抽象,无实际的物理实体,其核心意义是提升磁盘的寻址效率。

误区 5:扇区号与 LBA 地址均从 0 开始编号

错误认知:扇区和 LBA 的编号都是从 0 开始;

正确认知 :扇区号从 1 开始 (CHS 寻址的硬件规定),LBA 地址从 0 开始 (操作系统的抽象规定),这是 CHS 与 LBA 转换时需要加 1 / 减 1的根本原因。

七、总结与下一篇预告

本节核心总结

本篇作为文件系统系列的开篇,我们从磁盘的硬件本质出发,完成了从物理结构到逻辑结构,再到寻址机制的全流程讲解,核心知识点可以总结为 5 点:

  1. 机械磁盘是计算机唯一的机械设备,以磁介质存储数据,是文件系统的底层持久化载体,核心特性是「容量大、价格低、速度慢」;
  2. 磁盘物理结构由盘片、主轴、磁头、磁头臂、永磁铁组成,所有磁头「共进退」,读写依赖机械运动;
  3. 磁盘逻辑结构的核心是扇区(最小硬件单位,512 字节)、磁道(读写路径)、柱面(寻址核心维度),磁盘容量由「磁头数 × 柱面数 × 每磁道扇区数 × 每扇区字节数」计算;
  4. 磁盘寻址机制分为 CHS(硬件原生,三步定位,最大支持 8.4GB)和 LBA(系统线性抽象,唯一编号,无容量限制),LBA 到 CHS 的转换由磁盘固件自动完成;
  5. Linux 中用fdisk -l命令查看磁盘 / 分区信息,分区的范围由起始 / 结束扇区号确定,这是磁盘分区的底层依据。

下一篇预告

通过本篇的学习,我们懂了磁盘如何通过 CHS/LBA 寻址定位到扇区,但发现两个核心问题:

  1. 逐个扇区读写效率极低,操作系统如何优化?
  2. 裸磁盘的扇区无法直接管理文件,如何对磁盘进行逻辑抽象,让其能够存储和管理文件?

下一篇我们将讲解文件系统的三大核心抽象:块(Block)、分区(Partition)、inode(索引节点),解答「为什么扇区不适合直接作为文件存取单位?文件的属性和内容如何分离存储?」,让磁盘从「裸硬件」变成「可管理文件的载体」,敬请期待!
