🌅 序章：藏在日常轨迹里的曲线美学
笔尖在纸面流转写出连笔汉字，UI界面滑动产生顺滑过渡动画，矢量图标圆润的转角轮廓，动画角色行进的圆弧路径，世间万物的自然运动轨迹极少是生硬折线，大多以柔和曲线呈现韵律感。
人工逐点拟合曲线计算繁琐、可控性差，传统多项式插值容易出现多余抖动与拐点，无法精准约束弯曲趋势。二次贝塞尔曲线的出现，用极简三点架构，完成了平滑曲线的定义与生成。
技术是用有限控制点，描摹无限自然轨迹的艺术。
二次贝塞尔不依赖复杂高阶方程，仅依靠起点、终点、单个控制点，通过线性插值的嵌套迭代生成连续光滑曲线，既是计算机图形学矢量绘图、字体设计、动画路径的底层基础，也是工程轨迹规划、运动控制常用的轻量化曲线模型。
🎯 痛点剖析：为什么需要二次贝塞尔曲线
常规折线绘图只能实现直线拼接，转折处棱角突兀，无法模拟自然弧度；高阶多项式插值拟合精度虽高，但容易产生龙格振荡，局部微调一个点就会牵动整条曲线形态，可控性极差。
实际工程与设计场景存在明确刚需：仅约束起止位置，通过一个额外控制点自由调节弯曲幅度与偏转方向，曲线全程光滑无拐点、无畸变，计算量小、实时性强、便于代码实现与硬件嵌入式运算。
二次贝塞尔曲线恰好适配这种轻量化、高可控、高平滑的核心需求，以最少参数实现最优曲线拟合。
📐 数学原理：从线性插值到二次嵌套插值
基础插值逻辑铺垫
线性插值是两点之间按参数 t ∈ [ 0 , 1 ] t\in[0,1] t∈[0,1]做匀速过渡，公式为：
L ( t ) = ( 1 − t ) P a + t P b L(t) = (1-t)P_a + tP_b L(t)=(1−t)Pa+tPb
t = 0 t=0 t=0取起点 P a P_a Pa， t = 1 t=1 t=1取终点 P b P_b Pb，中间参数实现两点间平滑过渡。
二次贝塞尔曲线的核心思想，是两层线性插值嵌套 ：先对 P 0 P 1 P_0P_1 P0P1、 P 1 P 2 P_1P_2 P1P2分别做线性插值，再对两个插值结果再次做线性插值，最终合成曲线路径。
标准数学公式
设起点 P 0 ( x 0 , y 0 ) P_0(x_0,y_0) P0(x0,y0)、控制点 P 1 ( x 1 , y 1 ) P_1(x_1,y_1) P1(x1,y1)、终点 P 2 ( x 2 , y 2 ) P_2(x_2,y_2) P2(x2,y2)，二次贝塞尔曲线参数方程：
B ( t ) = ( 1 − t ) 2 P 0 + 2 t ( 1 − t ) P 1 + t 2 P 2 , t ∈ [ 0 , 1 ] B(t) = (1-t)^2P_0 + 2t(1-t)P_1 + t^2P_2,\quad t\in[0,1] B(t)=(1−t)2P0+2t(1−t)P1+t2P2,t∈[0,1]
拆解分量形式：
{ x ( t ) = ( 1 − t ) 2 x 0 + 2 t ( 1 − t ) x 1 + t 2 x 2 y ( t ) = ( 1 − t ) 2 y 0 + 2 t ( 1 − t ) y 1 + t 2 y 2 \begin{cases} x(t) = (1-t)^2x_0 + 2t(1-t)x_1 + t^2x_2\\ y(t) = (1-t)^2y_0 + 2t(1-t)y_1 + t^2y_2 \end{cases} {x(t)=(1−t)2x0+2t(1−t)x1+t2x2y(t)=(1−t)2y0+2t(1−t)y1+t2y2
公式物理意义：
( 1 − t ) 2 (1-t)^2 (1−t)2 是起点权重，随参数增大快速衰减；
2 t ( 1 − t ) 2t(1-t) 2t(1−t) 是控制点权重，决定曲线弯曲程度；
t 2 t^2 t2 是终点权重，随参数增大逐步主导轨迹。
曲线不经过控制点 P 1 P_1 P1，仅被控制点牵引偏转，这是贝塞尔曲线最核心的几何特征。
几何特性总结
- 端点插值： t = 0 t=0 t=0严格过 P 0 P_0 P0， t = 1 t=1 t=1严格过 P 2 P_2 P2，起止位置无偏差；
- 切线特性：起点切线沿 P 0 P 1 P_0P_1 P0P1方向，终点切线沿 P 1 P 2 P_1P_2 P1P2方向，保证拼接平滑；
- 凸包性质：整条曲线完全落在三点构成的三角形凸包内部，无越界畸变；
- 单调平滑：参数 t t t单调变化时，曲线无自相交、无多余震荡拐点。
✏️ 形态控制规律：控制点如何改变曲线走势
控制点的位置是调控曲线形态的唯一变量，规律完全可量化：
- 控制点远离起止点连线：曲线弯曲幅度增大，弧度更饱满；
- 控制点贴近起止点连线：曲线趋近于直线，弯曲幅度趋近于零；
- 控制点在连线上方：曲线向上拱起；控制点在连线下方：曲线向下凹陷；
- 控制点偏向左侧：曲线左半段弧度更大；控制点偏向右侧：曲线右半段弧度更大。
掌握该规律，即可通过单点拖拽，精准控制任意平滑轨迹的形态，这也是矢量软件拖拽控点变形的底层逻辑。
🧩 工程延伸：二次贝塞尔的实际应用场景
- 矢量图形领域：SVG图标、字体轮廓、CAD圆弧替代，用多段二次贝塞尔拼接拟合任意封闭平滑图形；
- 动画与交互：UI滑动轨迹、物体圆弧运动路径、缓动动画插值曲线；
- 运动控制：机械臂轨迹规划、小车路径平滑，将离散路点用贝塞尔拟合，避免直角急转弯；
- 图像处理：边缘平滑拟合、轮廓插值修复，替代传统均值滤波实现边缘保形平滑。
💻 MATLAB 完整实战脚本
matlab
%% 代码功能说明
% 1. 基础模块：绘制二次贝塞尔曲线、控制点辅助线、插值骨架
% 2. 对比模块：多组控制点并行绘图，直观展示形态变化规律
% 3. 动态模块：参数t从0到1动态绘制曲线生长过程
% 4. 拼接模块：多段二次贝塞尔组合绘制封闭平滑图形
% 纯MATLAB原生函数，无第三方工具箱依赖
% 函数定义统一放置在脚本末尾，符合MATLAB语法规范
clear; clc; close all;
%% 1. 基础二次贝塞尔曲线绘制
P0 = [0, 0];
P1 = [2, 4];
P2 = [6, 0];
t_list = linspace(0, 1, 200);
[x_curve, y_curve] = QuadBezierCompute(P0, P1, P2, t_list);
figure('Name','基础二次贝塞尔曲线');
hold on;
grid on;
axis equal;
% 绘制控制点与辅助连线
plot([P0(1), P1(1), P2(1)], [P0(2), P1(2), P2(2)],...
'ro--','LineWidth',1.5,'MarkerSize',6);
% 绘制贝塞尔平滑曲线
plot(x_curve, y_curve, 'b-','LineWidth',2.5);
title('二次贝塞尔曲线 三点控制结构');
xlabel('X 坐标');
ylabel('Y 坐标');
legend('控制点辅助线','贝塞尔曲线','Location','best');
hold off;
%% 2. 不同控制点形态对比
P0_base = [0, 0];
P2_base = [5, 0];
% 四组不同控制点
P1_set = [2,2; 2,-2; 1,3; 3,3];
color_set = ['r','g','b','m'];
figure('Name','控制点形态对比');
hold on;
grid on;
axis equal;
for idx = 1:4
P1_cur = P1_set(idx,:);
[x_cur, y_cur] = QuadBezierCompute(P0_base, P1_cur, P2_base, t_list);
plot(x_cur, y_cur, color_set(idx),'LineWidth',2);
end
title('不同控制点位置对应的曲线形态');
legend('上弯','下弯','左偏上弯','右偏上弯','Location','best');
hold off;
%% 3. 曲线生长动态仿真
figure('Name','贝塞尔曲线动态生长');
hold on;
grid on;
axis equal;
plot([P0(1), P1(1), P2(1)], [P0(2), P1(2), P2(2)],...
'ro--','LineWidth',1.5);
h_curve = plot(NaN, NaN, 'b-','LineWidth',2.5);
title('二次贝塞尔曲线动态生长过程');
for t_step = linspace(0,1,50)
t_temp = linspace(0, t_step, 100);
[x_temp, y_temp] = QuadBezierCompute(P0, P1, P2, t_temp);
set(h_curve, 'XData', x_temp, 'YData', y_temp);
drawnow;
end
hold off;
%% 4. 多段贝塞尔拼接封闭图形
figure('Name','多段贝塞尔拼接封闭图形');
hold on;
grid on;
axis equal;
% 第一段曲线
A0 = [0,0]; A1 = [1,2]; A2 = [2,0];
[x1,y1] = QuadBezierCompute(A0,A1,A2,t_list);
plot(x1,y1,'b','LineWidth',2);
% 第二段曲线
B0 = [2,0]; B1 = [3,-2]; B2 = [2,-4];
[x2,y2] = QuadBezierCompute(B0,B1,B2,t_list);
plot(x2,y2,'g','LineWidth',2);
% 第三段曲线
C0 = [2,-4]; C1 = [1,-6]; C2 = [0,-4];
[x3,y3] = QuadBezierCompute(C0,C1,C2,t_list);
plot(x3,y3,'m','LineWidth',2);
% 第四段曲线
D0 = [0,-4]; D1 = [-1,-2]; D2 = [0,0];
[x4,y4] = QuadBezierCompute(D0,D1,D2,t_list);
plot(x4,y4,'r','LineWidth',2);
title('多段二次贝塞尔拼接封闭平滑图形');
hold off;
%% 函数定义 放置脚本末尾
function [x, y] = QuadBezierCompute(P0, P1, P2, t)
% 二次贝塞尔曲线分量计算
% P0:起点 P1:控制点 P2:终点 t:参数向量
x0 = P0(1); y0 = P0(2);
x1 = P1(1); y1 = P1(2);
x2 = P2(1); y2 = P2(2);
x = (1-t).^2 * x0 + 2 .* (1-t) .* t * x1 + t.^2 * x2;
y = (1-t).^2 * y0 + 2 .* (1-t) .* t * y1 + t.^2 * y2;
end
%% 运行说明
% 1. 直接完整运行脚本，自动弹出4个独立可视化窗口
% 2. 窗口1：基础曲线与三点控制骨架
% 3. 窗口2：四组控制点曲线形态横向对比
% 4. 窗口3：参数t遍历0~1，动态演示曲线逐步生长
% 5. 窗口4：四段二次贝塞尔拼接生成封闭平滑轮廓
% 无需额外配置，无工具箱依赖，兼容所有版本MATLAB📊 可视化结果深度解读

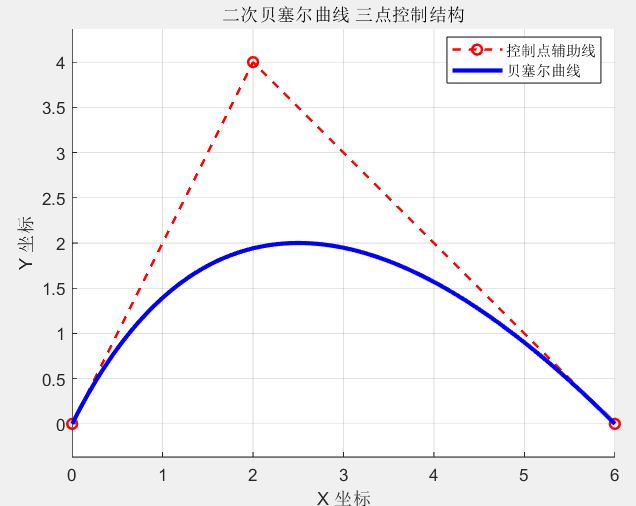

基础曲线窗口
红色虚线为三点控制骨架，蓝色实线为生成的二次贝塞尔曲线，曲线严格经过起止点，向控制点方向自然弯曲，整体光滑无折点，符合凸包约束特性。

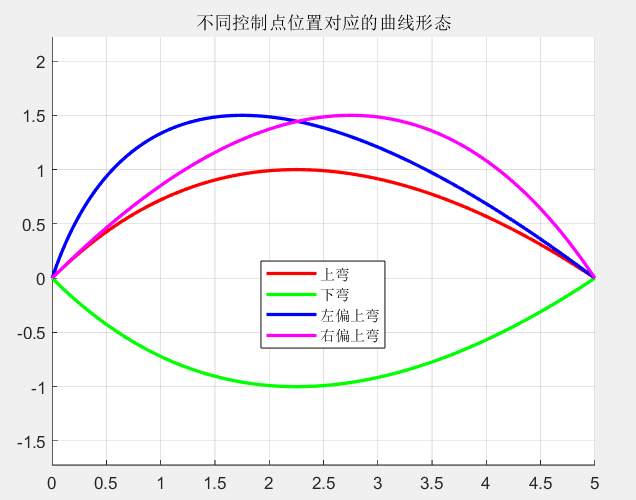

控制点对比窗口
上侧控制点生成上拱曲线，下侧控制点生成下凹曲线，左右偏移的控制点会改变曲线峰值的横向位置，直观印证单点控形的核心规律，仅调整一个控制点即可全局改变轨迹形态。
动态生长窗口
参数 t t t从0逐步递增至1，曲线从起点逐步向终点延伸，完整复刻插值嵌套的生成过程，可直观理解参数与曲线点位的映射关系。

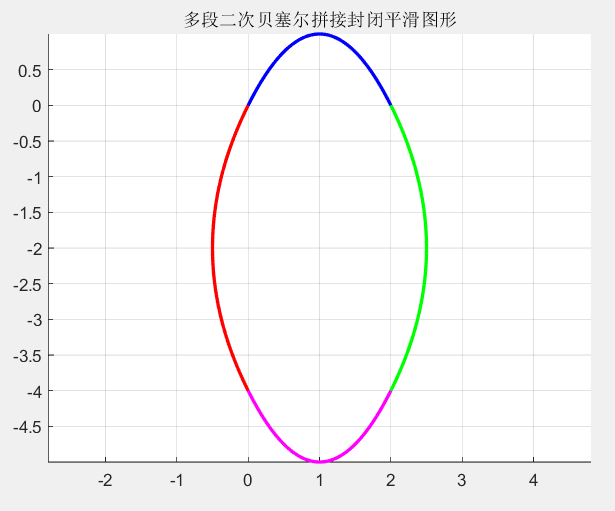

多段拼接窗口
四段独立二次贝塞尔首尾端点重合，利用贝塞尔端点切线一致的特性，拼接处无棱角、无突变，形成完整封闭平滑轮廓，对应矢量绘图、轮廓拟合的工程实现逻辑。
🔧 参数调优与工程适配要点
- 采样点数
linspace数量越大，曲线越光滑，嵌入式场景可降低采样点减少运算量； - 多段拼接时，相邻曲线共用首尾控制点，可保证拼接处切线连续，无视觉断层；
- 运动轨迹规划中，可通过约束控制点坐标，限制曲线最大曲率，满足机械运动加速度限制；
- 相较于三次贝塞尔，二次贝塞尔参数更少、计算量更小，适合低算力嵌入式设备实时运算。
🌙 结语
二次贝塞尔曲线并非单纯的图形算法，而是用极简数学逻辑诠释自然轨迹的底层模型。以三点定弧度，以插值铸平滑，用最少的参数实现最高的可控性与流畅度。
从屏幕方寸间的UI动画，到工业机械的轨迹规划，再到矢量艺术的轮廓勾勒，二次贝塞尔以简洁的公式、严谨的几何特性，撑起了计算机图形学轻量化曲线应用的半壁江山，也是进阶学习三次贝塞尔、样条插值的必备基础。
