7. 使用Mininet 创建回环网络拓扑

目录

[1. 任务概览](#1. 任务概览)

[2. 创建py拓扑文件](#2. 创建py拓扑文件)

3.手动在交换机上添加流表项

[3.1 sw添加流表项](#3.1 sw添加流表项)

[3.2 sw中监测数据](#3.2 sw中监测数据)

---

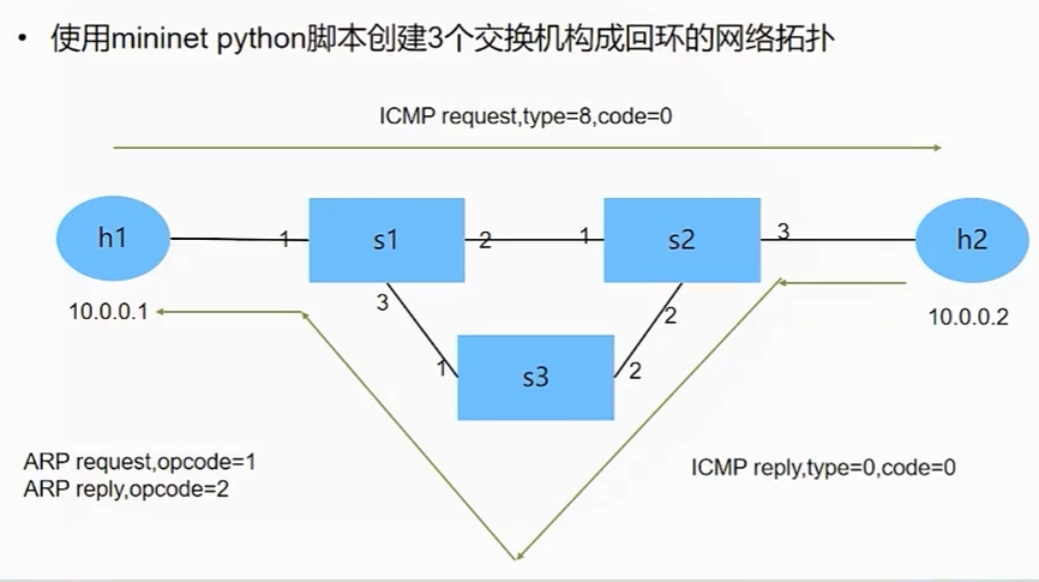

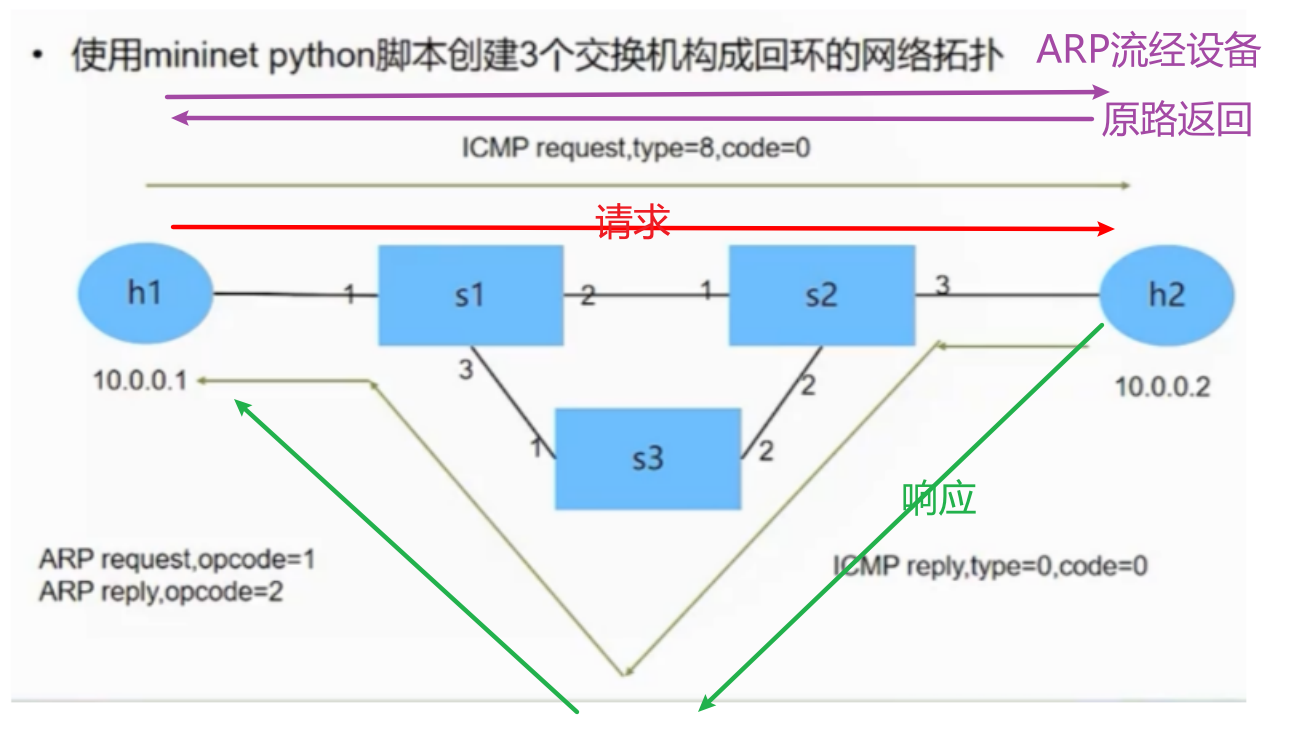

1. 任务概览

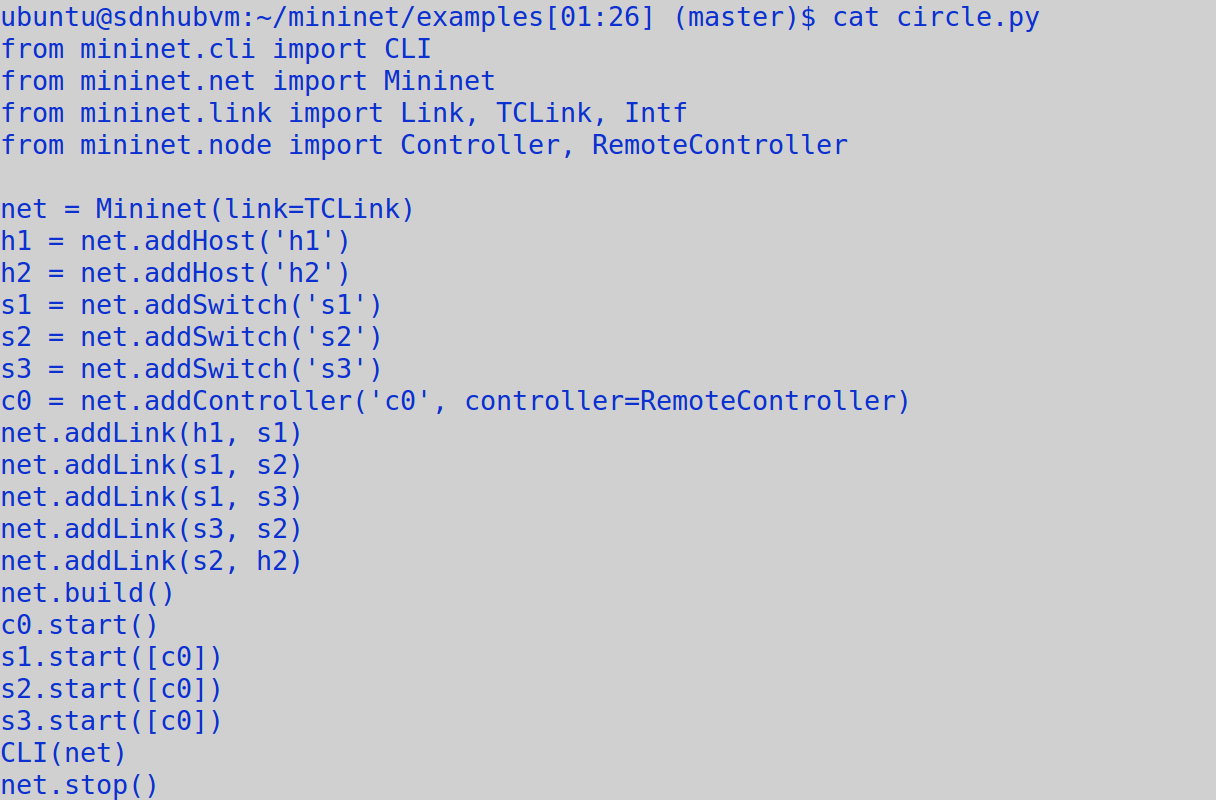

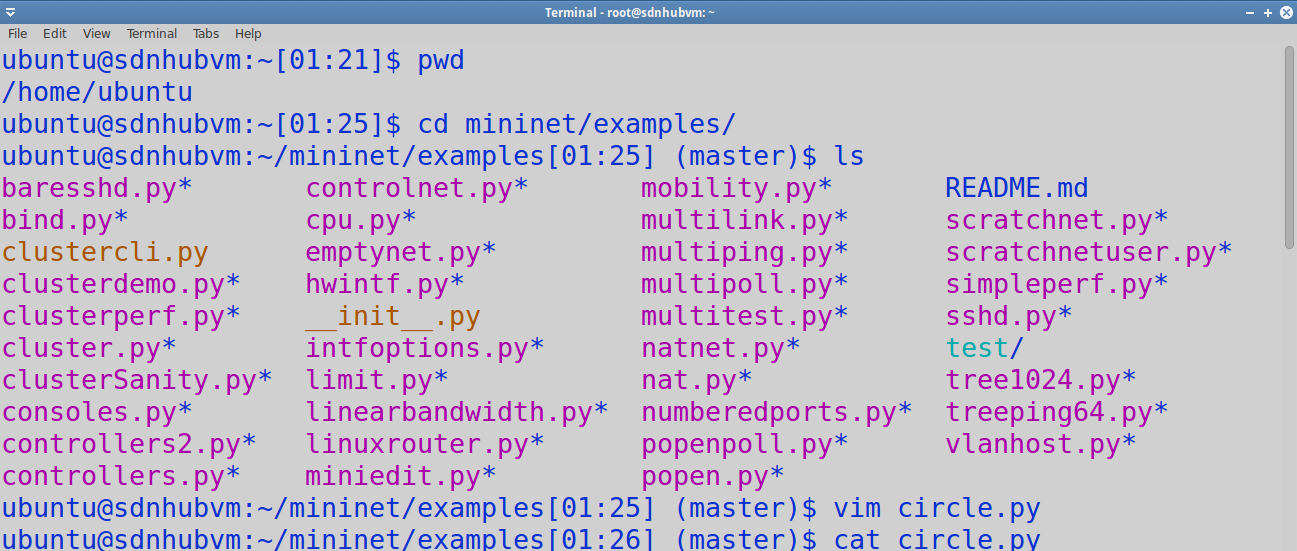

2. 创建py拓扑文件

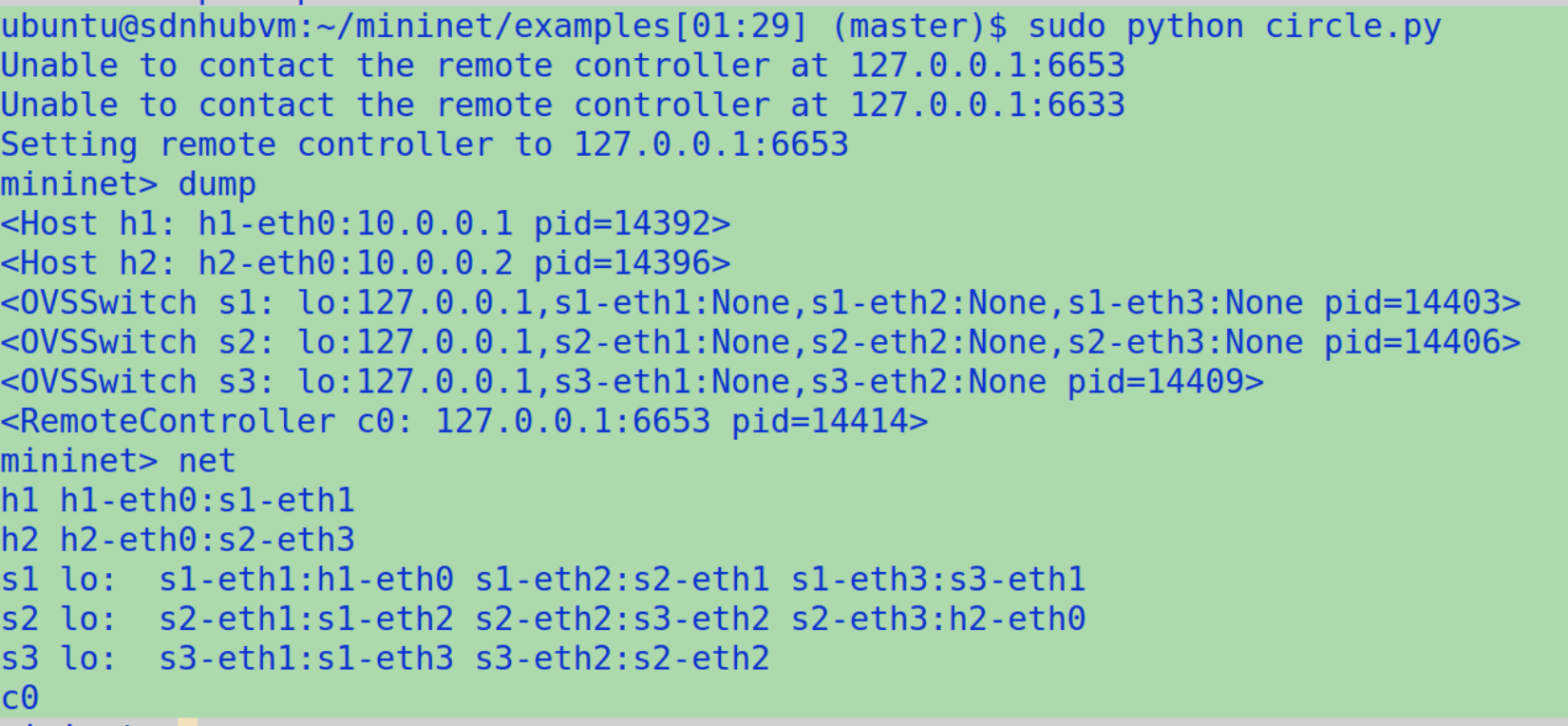

查看网络基础信息

3.手动在交换机上添加流表项

3.1 sw添加流表项

ovs-ofctl add-flow s1 arp,arp_op=1,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:2

• ovs-ofctl：OVS 的 OpenFlow 管理工具
• add-flow：添加流表项
• s1：目标交换机名称
• 匹配条件：
  • arp：匹配 ARP 协议
  • arp_op=1：ARP 请求（ARP Request）
  • arp_spa=10.0.0.1：ARP 源 IP 地址为 10.0.0.1
  • arp_tpa=10.0.0.2：ARP 目标 IP 地址为 10.0.0.2
• actions=output:2：将匹配的数据包从s1的port 2端口转发出去

bash

运行

ovs-ofctl add-flow s1 arp,arp_op=1,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1

• 匹配：源 IP 10.0.0.2、目标 IP 10.0.0.1 的 ARP 请求
• 动作：从s1的port 1端口转发

bash

运行

ovs-ofctl add-flow s1 arp,arp_op=2,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1

• 匹配：源 IP 10.0.0.2、目标 IP 10.0.0.1 的 ARP 响应（arp_op=2）
• 动作：从s1的port 1端口转发

bash

运行

ovs-ofctl add-flow s1 arp,arp_op=2,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:2

• 匹配：源 IP 10.0.0.1、目标 IP 10.0.0.2 的 ARP 响应
• 动作：从s1的port 2端口转发

bash

运行

ovs-ofctl add-flow s1 icmp,nw_src=10.0.0.1,nw_dst=10.0.0.2,icmp_type=8,icmp_code=0,actions=output:2

• 匹配：源 IP 10.0.0.1、目标 IP 10.0.0.2 的 ICMP Echo 请求（ping 请求，icmp_type=8）
• 动作：从s1的port 2端口转发

bash

运行

ovs-ofctl add-flow s1 icmp,nw_src=10.0.0.2,nw_dst=10.0.0.1,icmp_type=0,icmp_code=0,actions=output:1

• 匹配：源 IP 10.0.0.2、目标 IP 10.0.0.1 的 ICMP Echo 响应（ping 回复，icmp_type=0）
• 动作：从s1的port 1端口转发

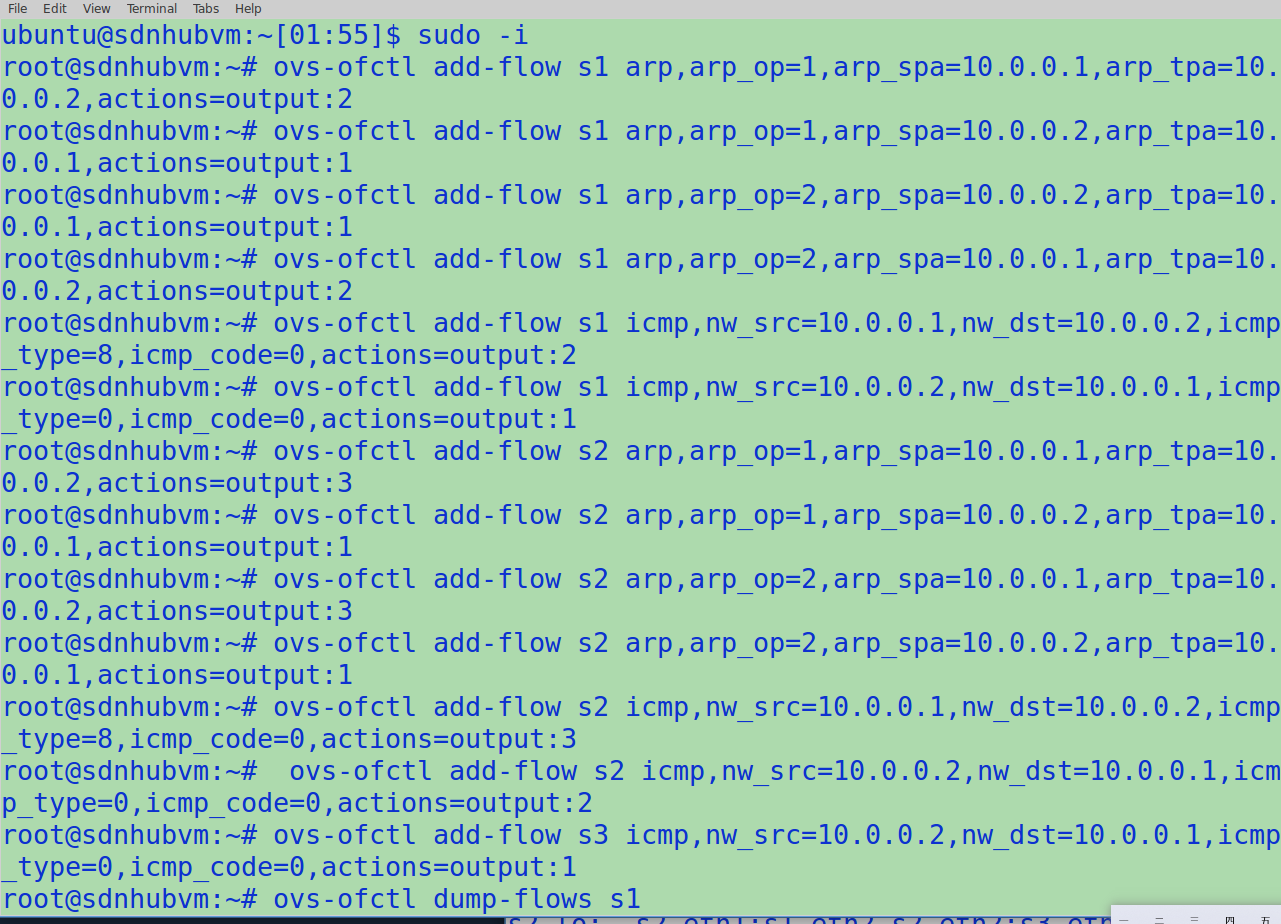

osboxes@osboxes:~$ sudo -i
[sudo] password for osboxes:
root@osboxes:~# ovs-ofctl add-flow s1 arp,arp_op=1,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:2
root@osboxes:~# ovs-ofctl add-flow s1 arp,arp_op=1,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1
root@osboxes:~# ovs-ofctl add-flow s1 arp,arp_op=2,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1
root@osboxes:~# ovs-ofctl add-flow s1 arp,arp_op=2,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:2
root@osboxes:~# ovs-ofctl add-flow s1 icmp,nw_src=10.0.0.1,nw_dst=10.0.0.2,icmp_type=8,icmp_code=0,actions=output:2
root@osboxes:~# ovs-ofctl add-flow s1 icmp,nw_src=10.0.0.2,nw_dst=10.0.0.1,icmp_type=0,icmp_code=0,actions=output:1
root@osboxes:~#
root@osboxes:~# ovs-ofctl add-flow s2 arp,arp_op=1,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:3
root@osboxes:~# ovs-ofctl add-flow s2 arp,arp_op=1,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1
root@osboxes:~# ovs-ofctl add-flow s2 arp,arp_op=2,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,actions=output:3
root@osboxes:~# ovs-ofctl add-flow s2 arp,arp_op=2,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,actions=output:1
root@osboxes:~# ovs-ofctl add-flow s2 icmp,nw_src=10.0.0.1,nw_dst=10.0.0.2,icmp_type=8,icmp_code=0,actions=output:3
root@osboxes:~# ovs-ofctl add-flow s2 icmp,nw_src=10.0.0.2,nw_dst=10.0.0.1,icmp_type=0,icmp_code=0,actions=output:2
root@osboxes:~#
root@osboxes:~#
root@osboxes:~# ovs-ofctl add-flow s3 icmp,nw_src=10.0.0.2,nw_dst=10.0.0.1,icmp_type=0,icmp_code=0,actions=output:1
root@osboxes:~#
root@osboxes:~# ovs-ofctl dump-flows s1
cookie=0x0, duration=502.850s, table=0, n_packets=0, n_bytes=0, arp,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,arp_op=1 actions=output:"s1-eth2"
cookie=0x0, duration=473.193s, table=0, n_packets=0, n_bytes=0, arp,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,arp_op=1 actions=output:"s1-eth1"
cookie=0x0, duration=448.571s, table=0, n_packets=0, n_bytes=0, arp,arp_spa=10.0.0.2,arp_tpa=10.0.0.1,arp_op=2 actions=output:"s1-eth1"
cookie=0x0, duration=426.004s, table=0, n_packets=0, n_bytes=0, arp,arp_spa=10.0.0.1,arp_tpa=10.0.0.2,arp_op=2 actions=output:"s1-eth2"
cookie=0x0, duration=343.020s, table=0, n_packets=0, n_bytes=0, icmp,nw_src=10.0.0.1,nw_dst=10.0.0.2,icmp_type=8,icmp_code=0 actions=output:"s1-eth2"
cookie=0x0, duration=317.065s, table=0, n_packets=0, n_bytes=0, icmp,nw_src=10.0.0.2,nw_dst=10.0.0.1,icmp_type=0,icmp_code=0 actions=output:"s1-eth1"
root@osboxes:~# ovs-ofctl dump-flows s2

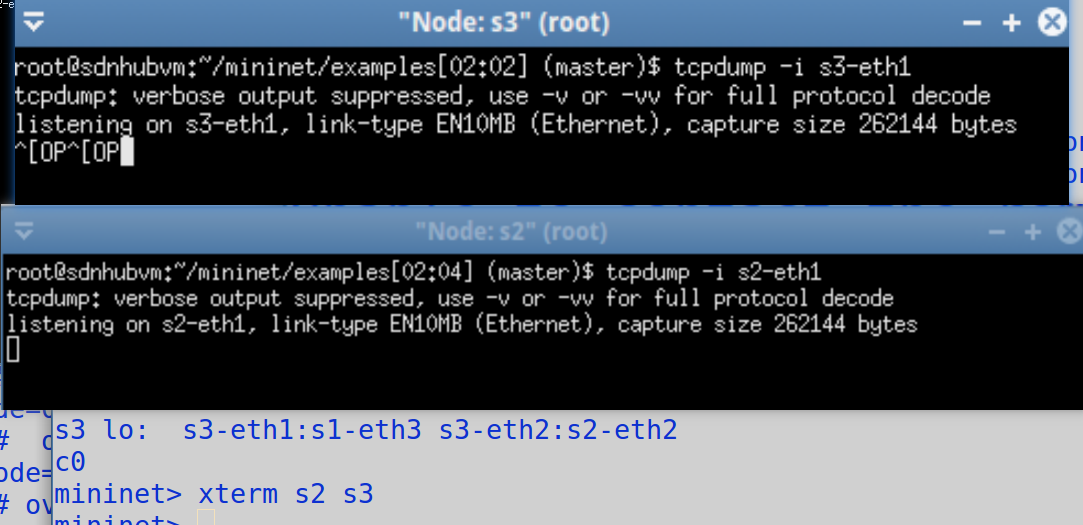

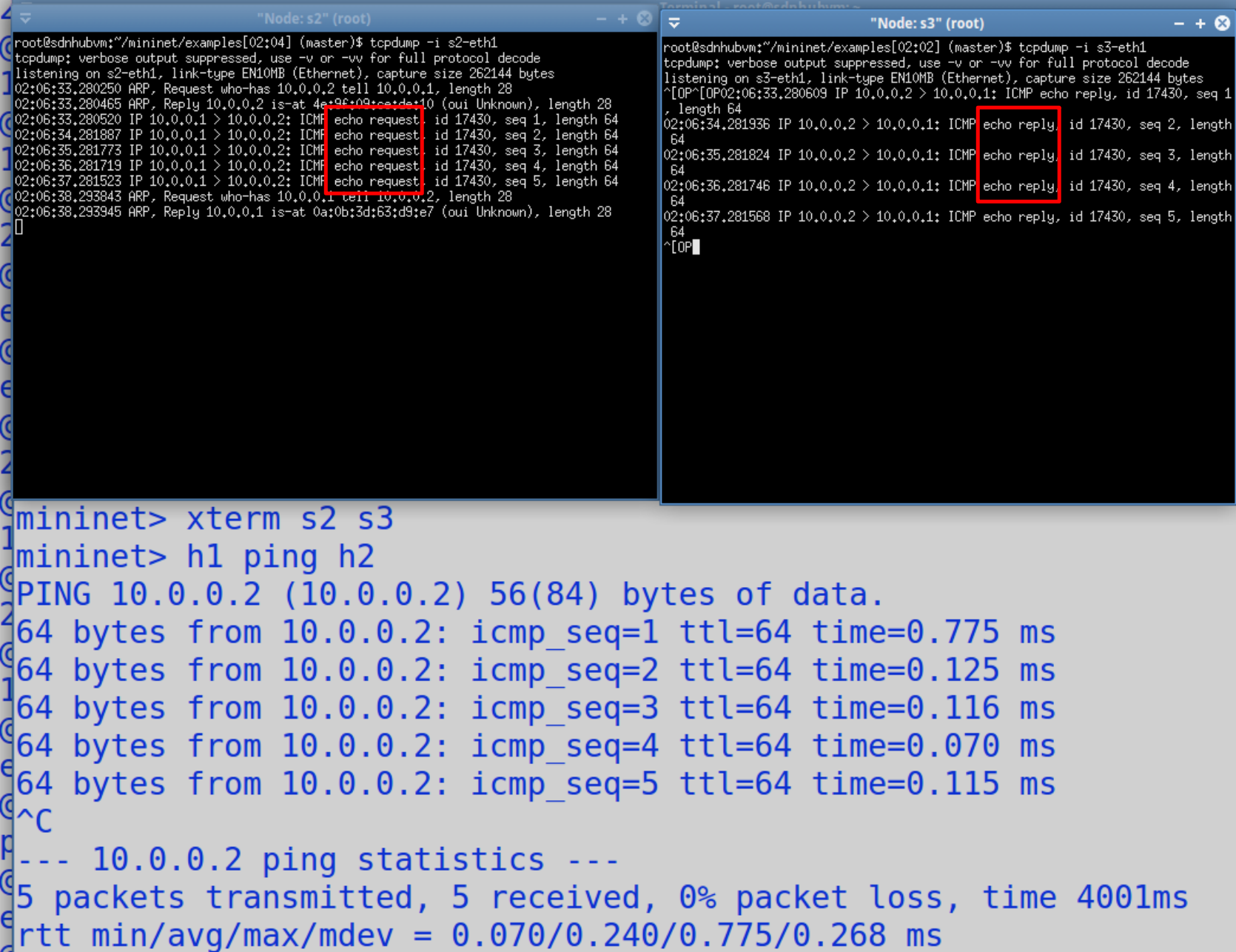

3.2 sw中监测数据
