IPC

进程间通信或跨进程通信，是指两个进程之间数据交换的过程。

多进程

一个应用存在多个进程的情况

使用多进程的目的

自身需要。
向其他应用获取数据。

安卓开启多进程的方式

给四大组件指定android:process

私有进程

android:process=":remote"(完整写法android:process="com.lwj.ipctest:remote")

可通过修改ShareUID 、签名和它跑在同一进程的全局进程

android:process="com.lwj.ipctest.remote"

多进程造成的影响

静态成员和单例模式完全失效。（每个进程都会分配一个独立的虚拟机，不同虚拟机在内存分配上有不同的地址空间，导致不同虚拟机中访问同一个类对象会产生多份副本。）
线程同步机制完全失效。（原因同1）
SharedPreferences的可靠性下降。（底层通过读写xml文件实现，，两个线程并发写会导致一定几率的数据丢失。）
Application会多次创建。（当一个组件跑在一个新进程中时，系统要创建新的进程同时分配独立的虚拟机，这个过程其实是启动一个应用的过程，把应用重新启动了一遍，会创建新的application。）

在多进程中，不同进程的组件会拥有独立的虚拟机、application以及内存空间。

IPC基础

Serializable

java提供的一个序列化接口，空接口，为对象提供标准的序列化和反序列化操作

作用

Intent、Binder传输数据，通过对象持久化到存储设备上。

使用方式

implements Serializable
声明一个serialVersionUID（用于辅助序列化和反序列化，序列化后的数据中的serialVersionUID和当前类的serialVersionUID相同才能正常的被反序列化。该值应手动指定。）

序列化

将实现了Serializable接口的对象通过ObjectOutputStream写进文件中。

反序列化

将文件通过ObjectInputStream读出来。

序列化前的对象和反序列化后的对象内容一样，但不是同一个对象。

注：

静态成员变量属于类不属于对象，不会参与序列化过程。
用transient关键字标记的成员变量不参与序列化过程。
系统默认序列化过程可用通过重写writeObject方法和readObject方法改变。

Parcelable

作用

Intent、Binder传输数据，内存序列化（序列化后存到存储设备中或者通过网络传输实现比较复杂，建议用Serializable）。

使用方式

实现Parcelable接口

可实现功能

序列化、反序列化、内容描述

序列化由writeToParcel方法完成，最终由write方法完成。
反序列化由CREATOR完成，最终由read方法完成。
内容描述由describeContents方法完成，大部分情况下应返回0。

Serializable 与Parcelable 比较

Serializable是java的序列化接口，使用简单但开销大，序列化和反序列化需要大量IO操作。

Parcelable是安卓中的序列化方式，使用于android平台，使用麻烦，效率高。

Binder

一个类，实现IBinder接口，可用于跨进程通信。主要用于Service中，包括AIDL和Messenger(Messager底层是Binder)

变量、方法含义

DESCRIPTOR

Binder唯一标识，一般用当前类目表示，比如"com.lwj.ipctest.IBookManager"。

asInterface(IBinder obj)

用于将服务端的Binder对象转换成客户端所需的AIDL接口类型的对象。（这种转换区分进程，如果客户端和服务端位于同一进程，方法返回服务端的Stub对象本身，否则返回系统封装后的Stub.proxy对象）

asBinder

返回当前Binder对象。

onTransact

该方法运行在服务端中的Binder线程池中，当客户端发起跨进程请求时，远程请求通过系统底层封装后交由此方法处理。（可以做权限验证，限定能远程调用服务的进程）

Proxy#getBookList

运行再客户端。

Proxy#addBook

运行在客户端。

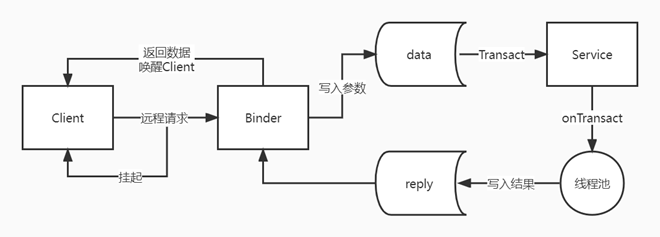

Binder的工作机制图如下图所示。

图 Binder的工作机制

工作原理

Client 挂起：客户端通过 transact() 把参数写入 data，然后线程挂起等待结果。
驱动转发：Binder 驱动将请求从客户端进程拷贝到服务端进程。
服务端执行：服务端线程池里的线程调用 onTransact() 解析参数、执行业务逻辑，结果写入 reply。
返回并唤醒：驱动把 reply 传回客户端，挂起的客户端线程被唤醒，拿到结果继续执行。

总结：

整个过程对上层是同步调用，但底层是"发送 + 挂起 + 唤醒"的等待机制，由 Binder 驱动完成跨进程的数据中转。

服务端进程由于某种原因异常终止，这个时候服务端的Binder连接断裂（称之为Binder死亡），会导致远程调用失败，客户端功能受到影响。Binder提供方法linkToDeath和unLinkToDeath来解决该问题。

linkToDeath

通过该方法给Binder设置一个死亡代理，当Binder死亡时，就会回调binderDied方法，就可以移出之前绑定的binder代理并重新绑定远程服务。

unLinkToDeath

解除binder绑定的死亡代理。

IPC方式

Bundle

已经实现Parcelabel接口，可以在Bundle中附加需要传输给远程进程的信息并通过Intent出去。
支持Activity、Service、Receiver三大组件。
传输数据必现能够被序列化，如：基本数据类型、实现了Parcelabel接口的对象、实现了Serializable接口的对象以及一些Android支持的特殊对象。

文件共享

两个进程通过读写同一个文件来交换数据。
数据格式没有要求，可以是文件，也可以是xml。
需处理好并发读写，适合对数据同步要求不高的进程间进行通信。
SharePreferences是安卓轻量级存储方案，通过键值对的方式来存储数据，底层采用xml文件来存储键值对，目录：/data/data/package_name_shared_prefs。系统对它有缓存策略，多进程模式下，系统对它的读写不可靠，不适用于并发和进程间通信。

Messenger

通过它可以在不同进程中传递Message对象，在Message对象中放入我们需要传递的数据，实现跨进程通信。

Messenger是一种轻量级的IPC方案，底层实现是AIDL。

一次处理一个请求，服务端不存在并发执行的情况。

使用步骤：

服务端

创建一个Service用来处理客户端的连接请求。
创建一个Handler、Messager。
在Servie的onBind中返回这个Messager对象底层的Binder。

客户端

绑定服务端的Service。
绑定成功后用服务端返回的IBinder对象创建一个Messenger。
通过这个Messenger给服务端发送消息，发送消息类型为Message对象。
如果需要服务端可以回消息给客户端，就需要像服务端一样创建一个Handler和Messenger，把这个Messenger通过Message的replyTo参数传递给服务端，服务端通过replyTo参数就可以回应客户端了。

在Messenger中进行数据传递必须将数据放入Message中，而Messenger和Message都实现了Parcelabel接口，因此可以跨进程传输。Message支持的数据类型就是Messenger所支持的传输类型。Message中能使用的载体有what、arg1、arg2、Bundle以及replyTo。

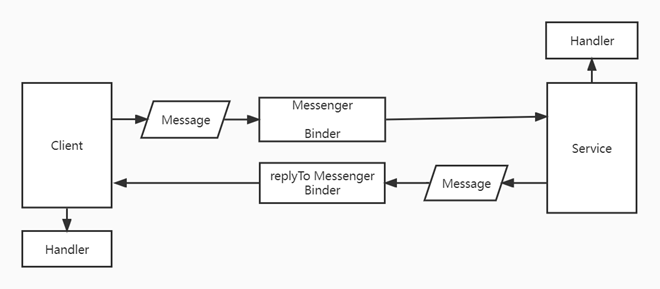

Messenger的工作原理如下图所示。

图 Messenger的工作原理

缺点：以串行的方式处理客户端发来的消息，如果有大量的消息同时发送到服务端，服务端只能一个一个处理。有时候需要调用服务端的方法，Messenger也无法做到。

AIDL

使用方法

服务端

创建一个Service来监听客户端的连接请求。
创建一个AIDL文件，将暴露给客户端的接口在这个AIDL文件中声明。
最后在Service中实现这个接口。

客户端

绑定服务端的Service。
将服务端返回的Binder对象转成AIDL接口所属的类型。
调用AIDL中的方法。

支持的数据类型

基本数据类型（int、long、char、boolean、double等）;
String和CharSequence;
List：只支持ArrayList，里面每个元素都必须能够被AIDL支持；
Map：只支持HashMap，里面每个元素都必须能够被AIDL支持，包括ksy和value；
Parcelable：所有实现了Parcelabel接口的对象；（需显示import)
AIDL:所有的AIDL接口本身也可以在AIDL文件中使用。（需显示import)

注：

AIDL中除了基本数据类型，其他类型的参数必须标上方向：in、out或者inout。in表示输入型参数，out表示输出型参数，inout表示输入输出型参数。
AIDL接口只支持方法，不支持声明静态常量。
AIDL的包结构在服务端和客户端要保持一致，因为客户端需要反序列化服务端中和AIDL接口相关的类。
AIDL方法是在服务端的Binder线程池中执行的，存在多个服务端同时连接时，会存在多个线程同时访问的情形，需要在AIDL方法中处理线程同步，可以直接使用CopyOnWriteArrayList来进行自动的线程同步。
对象不能跨进程直接传输。
使用RemoteCallbackList来删除跨进程listener的接口，RemoteCallbackList是一个泛型，支持管理任意的AIDL接口。
RemoteCallbackList工作原理：内部有一个Map结构专门用来保存所有的AIDL回调，key是IBinder类型，value是Callback类型。Callback类型封装了真正的远程listener。当客户端注册listener时，会把这个listener信息存入mCallbacks中；当客户端解注册时，RemoteCallbackList会帮助我们遍历服务端所有的listener，找出那个和解注册listener和具有相同Binder对象的服务端listener，并把它删除掉。客户端进程终止后，它能够自动移除客户端所注册的listener，RemoteCallbackList内部实现了线程同步功能。
遍历RemoteCallbackList时，beginBroadcast和finishBroadcast必须要配对使用。
客户端调用远程服务的方法时，被调用的方法运行在服务端的Binder池中，客户端线程会被挂起，如果服务端方法执行比较耗时，就会导致客户端线程长时间阻塞在这里，如果客户端是UI线程的话，就会导致客户端ANR。如果明确知道某个远程方法比较耗时，那么就要避免在客户端的UI线程中去访问远程方法。
服务端方法本身就运行在服务端的Binder线程池中，服务端本身就可以执行大量耗时操作，这个时候不要再在服务端方法中开线程去执行异步操作。

Binder 意外死亡

服务端进程意外死亡，需要重连服务。有两种方法。

给Binder死亡时，我们会收到binderDied方法的回调，在binderDied方法中可以重连服务。
在onServiceDisconnected中重连服务。

区别在于onServiceDisconnected在客户端的UI线程中被调用，binderDied在客户端的Binder线程池中被回调。

添加使用权限验证功能

默认情况下，远程服务是任何人都可以连接。我们可以加入权限验证功能，权限验证失败则无法调用服务的方法。

方式

在onBind中使用permission进行验证。（该方法适用于Messenger）
在onTranscat中进行验证。
采用Uid和Pid来验证，通过getCallingUid和getCallingPid可以拿到客户端所属应用的Uid和Pid，通过这两个参数可以做验证工作，如：验证包名。

使用方式

在服务端的onBind方法做权限验证。

在客户端的AndroidManifest声明所需的权限。

ContentProvider

ContentProvider是安卓中提供的专门用于不同应用间进行数据共享的方式。底层实现也是Binder。

自定义ContentProvider 步骤

继承ContentProvider类并实现六个抽象方法。

onCreate：代表ContentProvider的创建，可以做一些初始化动作。（主线程）
getType：用来返回一个Uri请求所对应的MIME类型（媒体类型），比如：视频、图片。如果不关注这个选项，可以直接返回null或者"*/*"。（Binder线程池）
CRUD。（Binder线程池）

android:authorities（必须是唯一的，后面通过这个唯一标识来访问该provider）
android:permission（添加android:authorities属性后，外界想要访问该provider的就必须添加该权限）
android:readPermission
android:writePermission

注：

ContentProvider主要以表格形式来组织数据，并且可以包含多个表。每个表格都具有行和列的层次性，行往往对应一条记录，列对应一条记录中的一个字段。
除了表格形式，ContentProvider还支持文件数据，比如图片、视频等。文件数据和表格数据的结构不同，处理这类数据时可以在ContentProvider中返回文件的句柄给外界让外界来访问ContentProvider中的文件信息。MediaStore就是文件类型的ContentProvider。虽然ContentProvider底层数据看起来很像一个SQLite数据库，但是ContentProvider对底层数据存储方式没有任何要求，我们既可以使用SQLite数据库，也可以使用普通的文件，甚至采用内存中的一个对象来进行数据存储。

通过SQLiteOpenHelper来管理数据的创建、升级和降级。通过Provider向外界提供上述数据库中的信息。
ContentProvider通过Uri来区分外界要访问的数据集合。为了知道外界要访问的是哪个表，我们需要为它们定义单独的Uri和Uri_Code，使用UriMatcher的addURI方法来关联Uri和Uri_Code。外界访问provider时就可以根据请求的Uri来得到Uri_Code，有了Uri_Code就知道访问的是哪张表了。
CRUD存在多线程并发，方法内部需要处理好线程同步。采用SQLite且只有一个SQLiteDatabase的连接，可以正确应对多线程的情况，因为SQLiteDatabase内部对数据的操作有同步处理，如果是多个SQLiteDatabase对象来操作数据库就无法保证线程同步。

Socket

Socket也称"套接字"，分为流式套接字和用户数据报套接字两种，分别对应网络的传输控制层中的TCP和UDP协议。Socket本身支持传输任意字节流。

表. TCP、UDP对比

|-------------------------------------|----------------------|
| TCP | UDP |
| 面向连接的协议 | 无连接 |
| 提供稳定的双向通信功能 | 提供不稳定的单向通信功能（也可双向通信） |
| 连接需要经过"三次握手" | 效率高 |
| 为了提供稳定的数据传输功能，本身提供超时重传机制，因此具有很高的稳定性 | 不保证数据一定能够正确传输 |

注

使用Socket通信需要声明权限。
不能在主线程中访问网络。（网络操作可能是耗时的，放在主线程会影响程序响应效率）

使用方式

声明权限-->远程Service建立一个TCP服务-->连接TCP服务-->客户端连接生成Socket-->服务通过Socket与客户端通信-->客户端断开连接-->服务端关闭Socket并结束通话进程。

共享内存

SharedMemory

使用方式

使用步骤：

服务端

创建一个Binder服务 -》新建一个SharedMemory -》通过服务的Binder将SharedMemory的文件描述符传递出去

客户端

通过Service获得Binder -》通过Binder获得ParcelFileDescriptor，将其转化为FileDescriptor -》将该文件描述符映射到内存中 -》读取共享内存中的数据

优点：高效，直接操作内存中的数据。

缺点：需自行同步控制，多进程访问同一份内存可能发生冲突。

注意事项

1、共享内存中的数据不进行自动同步，需要手动进行同步控制。

2、使用共享内存时需要定义好数据结构，以便在各个进程中能够准确地解析数据。

3、共享内存大小需要提前定义好，一旦创建后不能扩展，否则可能破坏数据结构

Binder连接池

AIDL衍生通信方式。

作用

将每个业务模块的Binder请求统一转发到远程Service中去执行，避免重复创建Service的过程。

解决问题

当多个业务模块都需要AIDL通信时，需要建立多个AIDL和Service，应用会很重量级，浪费系统资源。使用Binder连接池可以对Service进行复用，减少Service数量，将AIDL放在同一个Service中去管理。

工作机制

每个业务模块创建自己的AIDL接口并实现此接口，不同业务模块之间不能有耦合，所有实现细节要单独开。
向服务端提供自己唯一标识和其对应的Binder对象。
服务端提供一个queryBinder接口，这个接口根据业务模块特征来返回相应的Binder对象给客户端
不同业务模块拿到所需的Binder对象就可以进行远程方法调用。

工作原理如下图所示：

图 Binder连接池的工作原理

选取IPC方式

|-----------------|------------------------------------------|-----------------------------------------------------------|------------------------------------|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 名称 | 优点 | 缺点 | 使用场景 | demo |
| Bundle | 简单易用 | 只能传输Bundle支持的数据类型 | 四大组件间的进程通信 | |
| 文件共享 | 简单易用 | 不适合高并发场景，且无法做到进程间实时通信 | 无并发访问情形，交换简单的数据是实时性不高的场景 | 代码1 代码2 |
| AIDL | 功能强大，支持一对多并发通信，支持实时通信 | 使用稍复杂，需处理好线程同步 | 一对多通信且有RPC需求 | 代码1 代码2 |
| Messenger | 功能一般，支持一对多串行通信，支持实时通信 | 不能很好处理高并发情形，不支持RPC，数据只能通过Message进行传输，因此只能传输Bundle支持的数据类型。 | 低并发的一对多即使通信，无RPC需求，或者无需要返回结果的RPC需求 | https://gitee.com/flying-guy/ds/blob/master/HelloWorldDemo/IPCTest/src/main/java/com/lwj/ipctest/MessengerActivity.java |
| ContentProvider | 在数据源访问方面功能强大，支持一对多并发数据共享，可通过Call方法拓展其他操作 | 可以理解为受约束的AIDL，主要提供数据源的CRUD操作。 | 一对多的进程间的数据共享 | https://gitee.com/flying-guy/ds/blob/master/HelloWorldDemo/IPCTest/src/main/java/com/lwj/ipctest/ProviderActivity.java |
| Socket | 功能强大，可以通过网络传输字节流，一对多并发实时通信 | 实现细节稍微繁琐，不支持直接的RPC | 网络数据交换 | https://gitee.com/flying-guy/ds/blob/master/HelloWorldDemo/IPCTest/src/main/java/com/lwj/ipctest/TCPClientActivity.java |
| Binder连接池 | 与AIDL类似，性能更好 | 实现有点复杂，需处理好线程关系 | 多个业务模块都需要使用AIDL，秀技术专享hhh | 代码1 代码2 https://gitee.com/flying-guy/ds/blob/master/HelloWorldDemo/IPCTest/src/main/java/com/lwj/ipctest/TCPClientActivity.java |
