一、概述
温度是工业生产与科学研究中最核心的物理量之一。根据敏感元件与被测介质是否直接接触，温度传感器可分为接触式 与非接触式两大类。接触式传感器通过热传导达到热平衡后测量，主要包括热电偶、热电阻、热敏电阻及集成温度传感器；非接触式则基于热辐射或光学原理，典型代表为红外温度传感器与光纤温度传感器。本文将系统梳理各类测温方案的材料体系、物理原理、结构特征及工程应用。
二、接触式测温技术
2.1 热电偶（Thermocouple）
2.1.1 工作原理：塞贝克效应

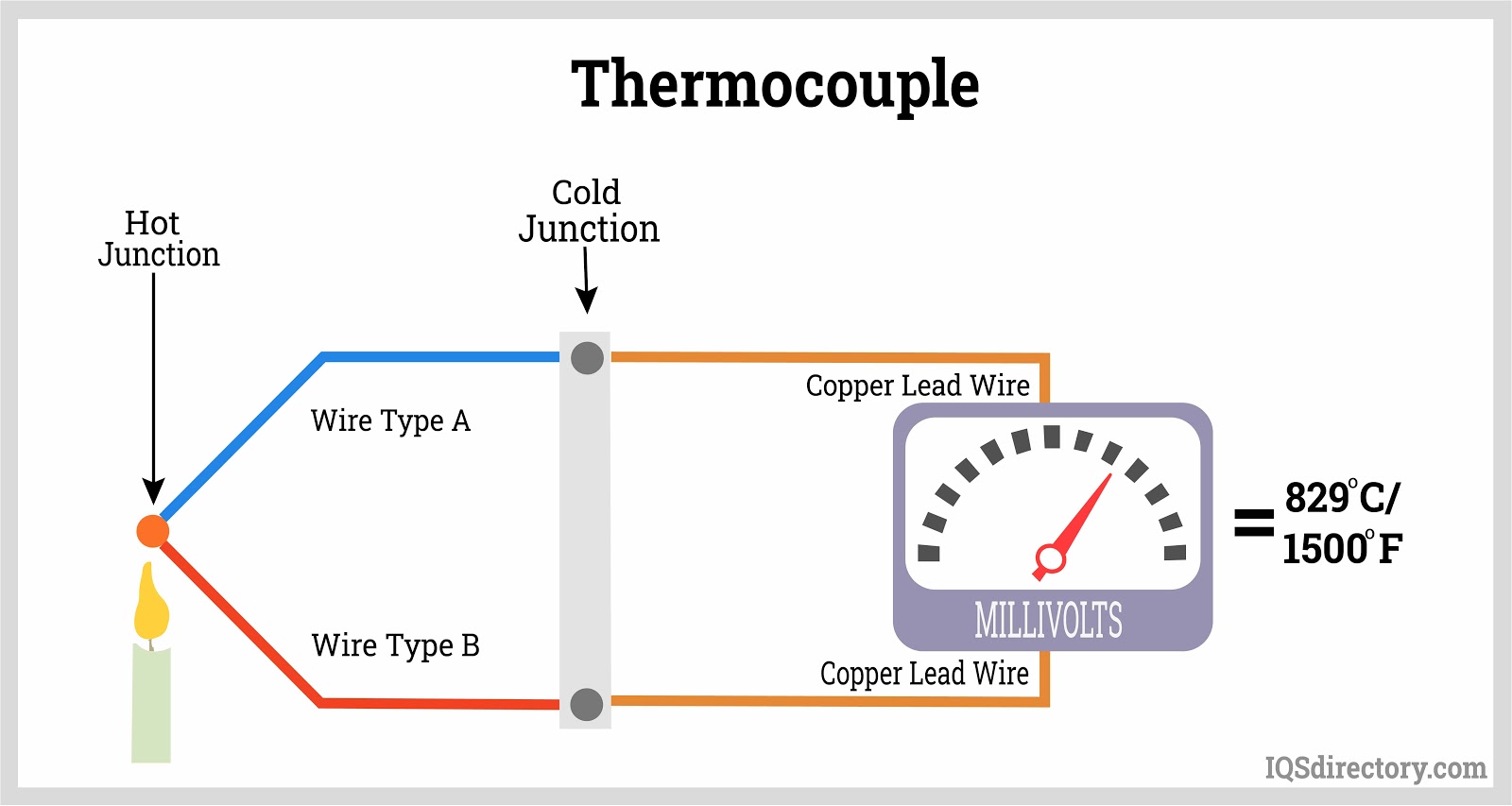

热电偶基于塞贝克效应（Seebeck Effect） 工作：两种不同成分的导体（或半导体）A与B构成闭合回路，当两个接点存在温度差时，回路中产生与温差成正比的热电动势。其中置于被测温度场的接点称为热端（测量端） ，处于恒定温度环境的接点称为冷端（参考端）。通过测量毫伏级热电势即可推算热端温度。

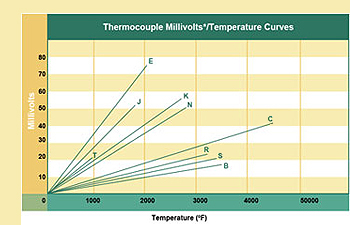

2.1.2 标准化型号与材料体系
国际电工委员会（IEC）规定了多种标准化热电偶，其性能差异本质上由材料电子能级结构决定 ：
| 型号 | 正极材料 | 负极材料 | 典型测温范围 | 灵敏度 (μV/°C) | 特征与应用 |
|---|---|---|---|---|---|
| K型 | 镍铬 (Ni90Cr10) | 镍硅 (Ni98Si2) | -200 ~ 1300°C | ~41 | 抗氧化性强，工业最常用 |
| J型 | 铁 (Fe) | 铜镍 (康铜) | -210 ~ 760°C | ~52 | 成本低，但正极易生锈，适用于还原性气氛 |
| T型 | 纯铜 (Cu) | 铜镍 (康铜) | -270 ~ 400°C | ~43 | 低温精度高，长期稳定性好，适合实验室与冷冻设备 |
| E型 | 镍铬 (NiCr) | 铜镍 (康铜) | -200 ~ 900°C | ~68 | 灵敏度最高，抗氧化性优于J型 |
| S型 | 铂铑10 (Pt90Rh10) | 纯铂 (Pt) | 0 ~ 1600°C | ~10 | 贵金属，精度高，用于玻璃熔炉、单晶生长等超高温场景 |
| R型 | 铂铑13 (Pt87Rh13) | 纯铂 (Pt) | 0 ~ 1600°C | ~10 | 抗氧化性优于S型，适合石化裂解装置 |
| B型 | 铂铑30 (Pt70Rh30) | 铂铑6 (Pt94Rh6) | 0 ~ 1800°C | ~3 | 双铂铑结构，超高温首选，如水泥回转窑、航天材料测试 |
| N型 | 镍铬硅 (NiCrSi) | 镍硅镁 (NiSiMg) | -270 ~ 1300°C | ~39 | 高温稳定性优于K型，抗氧化与抗蠕变能力强 |
2.1.3 结构形式
-

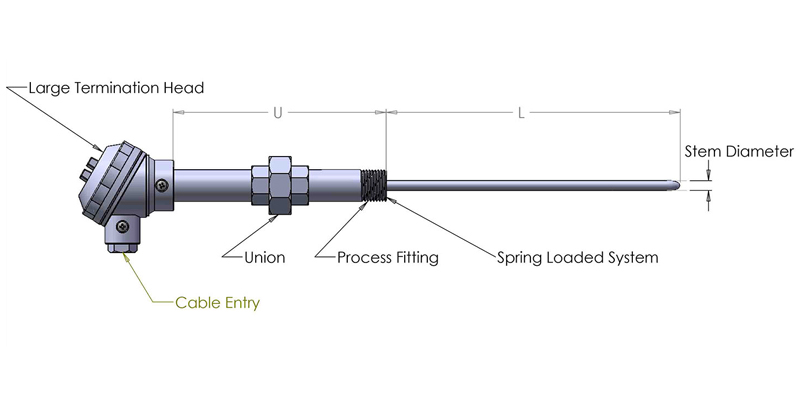

普通型热电偶：由热电极、绝缘子、保护套管及接线盒组成，结构简单，机械强度高，适用于一般工业环境 。
-
铠装热电偶：将热电极、绝缘材料和金属套管整体拉伸成坚实组合体，外径可小至0.25 mm，响应速度快，耐压、耐振动。
-
薄膜热电偶：采用真空蒸镀或磁控溅射将两种热电极材料沉积于绝缘基板上，厚度仅微米级，热惯性极小，适用于瞬态温度场测量（如发动机叶片表面温度）。
2.1.4 冷端补偿技术
热电偶输出电势取决于热端与冷端的温差，因此冷端温度波动将直接引入误差。工程上常用补偿方法包括：
-
补偿导线法：采用与热电偶热电特性相近的廉价合金导线，将冷端延伸至温度稳定的控制室。
-
自由端恒温法（冰浴法）：将冷端置于0°C冰水混合物中，精度最高但仅适用于实验室。
-
自动补偿电桥法：利用不平衡电桥产生的补偿电势抵消冷端温度变化的影响，是工业仪表的主流方案。
2.1.5 特性总结
热电偶的核心优势在于测温范围极宽 （-270°C ~ 2800°C）且响应速度快 （细径可达毫秒级），但存在精度相对较低 （通常±0.5°C ~ ±2.2°C）、需冷端补偿 及长期漂移较大等不足。其成本通常低于热电阻，适合大规模工业高温监测。
2.2 热电阻（RTD, Resistance Temperature Detector）
2.2.1 工作原理
热电阻基于金属导体的电阻-温度正相关特性测温。当温度升高时，金属晶格振动加剧，电子散射增强，导致电阻近似线性增加。该特性在-200°C ~ +850°C范围内稳定可逆。
2.2.2 感温材料
并非所有金属都适合作为热电阻材料，需满足：电阻温度系数大、电阻率高、物理化学性质稳定、易于加工且复现性好。
-
铂（Pt） ：熔点1772°C，抗氧化、耐腐蚀，在-200°C ~ 850°C范围内电阻-温度关系高度线性，是国际温标（ITS-90）在13.8033 K ~ 961.78°C温区的基准器。典型产品为PT100 （0°C时电阻100 Ω）与PT1000（0°C时电阻1000 Ω）。PT1000在长线传输时引线电阻占比更小，抗引线误差能力优于PT100。
-
铜（Cu）：线性度极佳且价格低廉，适用于-50°C ~ 150°C，但超过100°C易氧化，电阻率较低导致体积较大。
-
镍（Ni）：灵敏度高于铂，但非线性较明显且适用温域较窄。

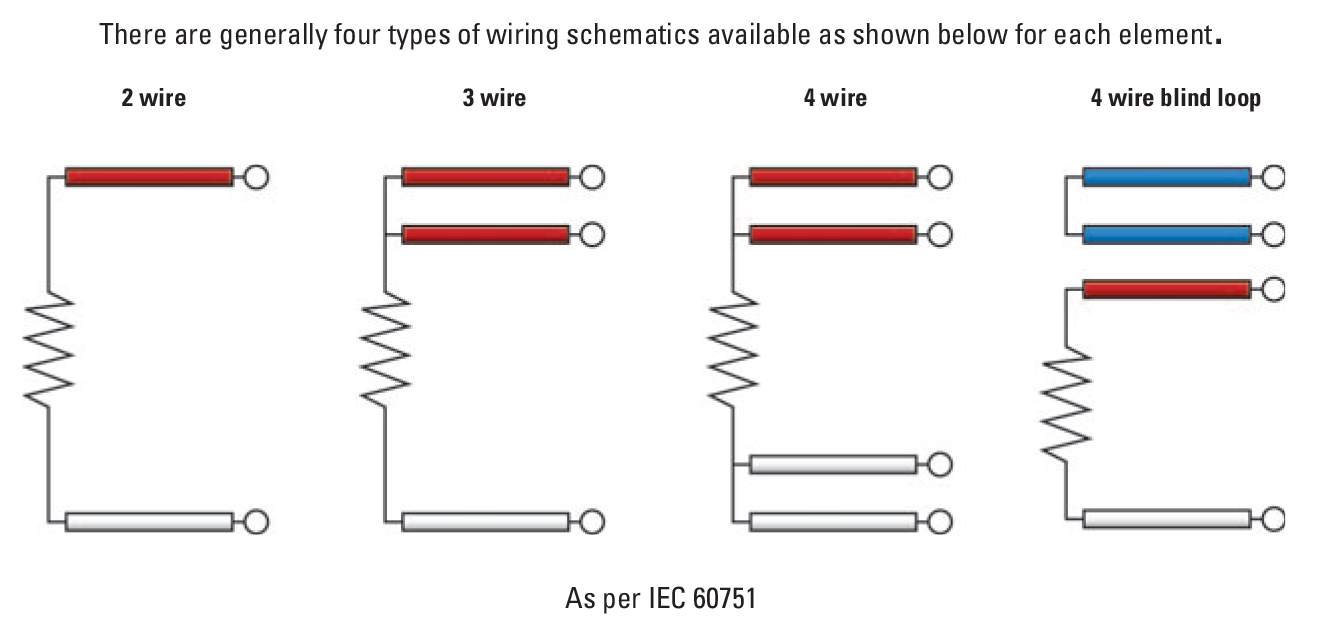

2.2.3 接线方式与精度控制
引线电阻是热电阻测温的主要误差源。以PT100为例，其在100°C时电阻变化率仅0.379 Ω/°C，若引线电阻为2 Ω，将引入约5.3°C的附加误差。因此工业上按精度需求分为三种接线制式：
-
二线制：电流回路与电压测量回路合二为一，结构最简单，但无法消除引线电阻，仅适用于短距离临时检测 。
-
三线制 ：热电阻一端引一根线，另一端引两根线，接入不平衡电桥。当三根引线材质、线径、长度及环境温度一致时，电桥可自动抵消引线电阻误差。这是工业现场最广泛使用的方案，兼顾精度与布线成本 。
-
四线制 ：热电阻每端各引两根线，一对供恒定激励电流，一对接高输入阻抗电压检测电路（无电流流过）。该方式完全消除引线电阻与接触电阻影响，精度最高，适用于实验室计量、精密温控闭环及温度基准传递。
2.2.4 特性总结
热电阻（尤其是铂电阻）的核心优势是精度极高 （可达±0.05°C ~ ±0.1°C）、长期稳定性好 、线性度优良 且输出信号大，便于远传与多点测量。缺点是响应速度较慢 （金属热惯性大，常规产品约10秒，但MEMS薄膜型可降至10 ms）、高温易氧化 （>850°C不适用）及成本较高。在0°C ~ 500°C的中低温精密控制场景中，PT100/PT1000通常优于热电偶。

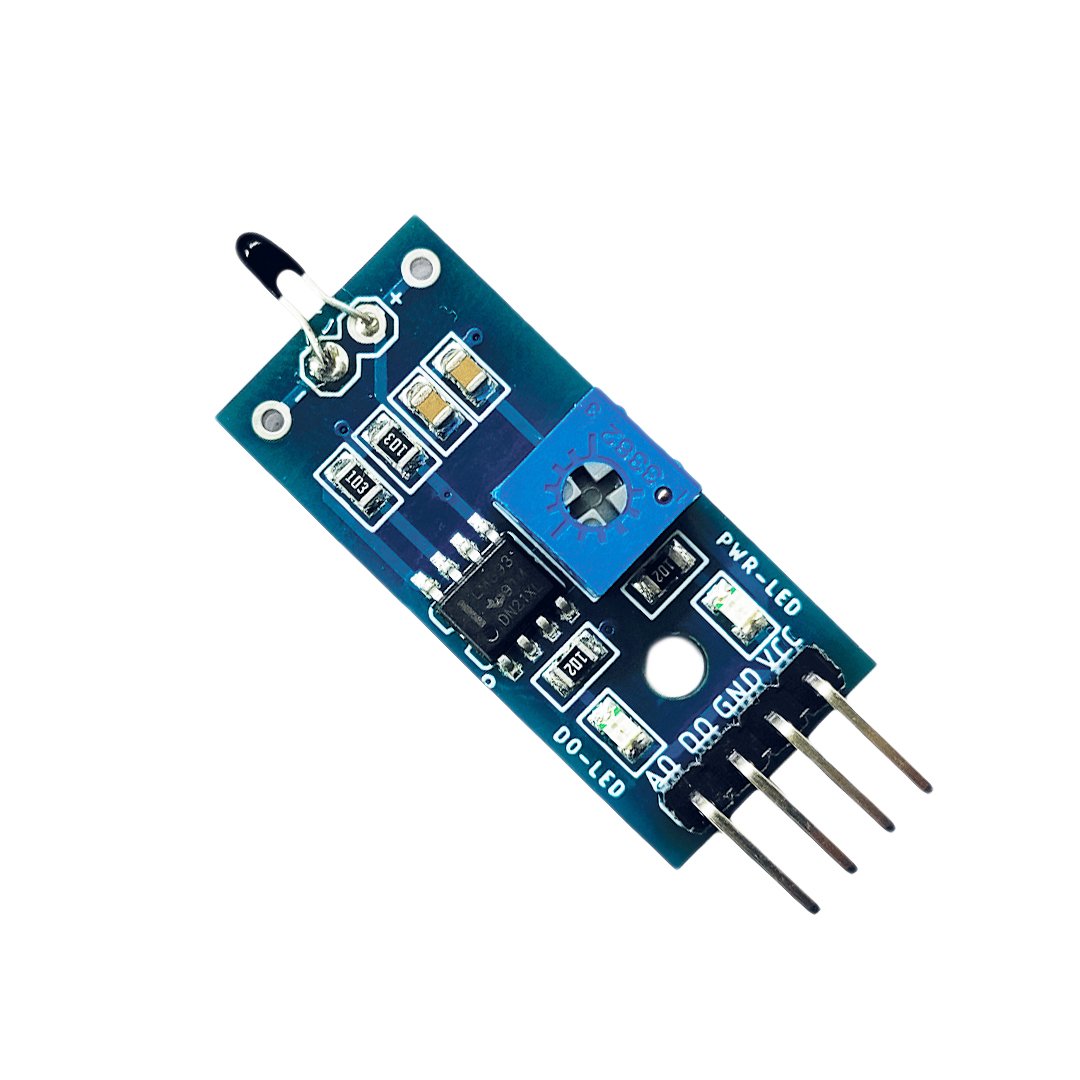

2.3 热敏电阻（Thermistor）
2.3.1 工作原理与材料
热敏电阻是利用**半导体陶瓷（如锰、钴、镍、铁的氧化物）**的电阻率随温度显著变化的特性制成的测温元件。与金属热电阻不同，其电阻-温度关系呈强烈的非线性指数变化。
按温度系数分为三类：
-
NTC（负温度系数）：温度升高，电阻急剧下降，是最常用的测温型热敏电阻。
-
PTC（正温度系数）：温度超过居里点后电阻骤升，多用于过流保护而非精密测温。
-
CTR（临界温度电阻器）：在某一特定温度下电阻值突变，用于温度开关。
2.3.2 电阻-温度特性

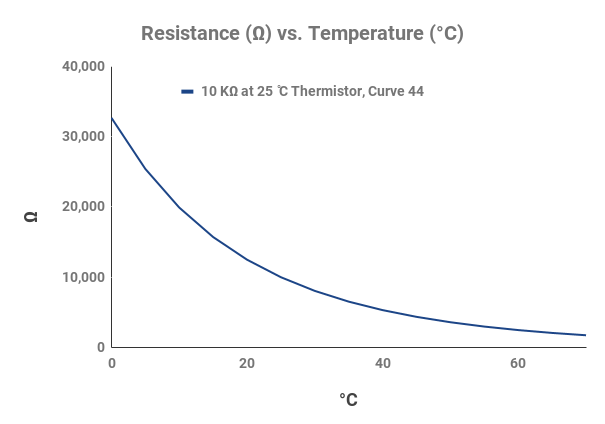

NTC热敏电阻的阻值与温度关系可用Steinhart-Hart方程或简化指数模型描述：
RT=RT0⋅eB(T1−T01)
其中 B 为材料常数，RT0 为参考温度下的阻值。该非线性特性使NTC在窄温区内灵敏度远高于RTD，但宽范围测量时必须配合查表或线性化电路。
2.3.3 特性总结
热敏电阻的突出优势是灵敏度极高 （阻值变化幅度比RTD大一个数量级）、体积小、热惯性低、响应快 （可达毫秒级），且成本最低 。缺点是非线性严重 、温度范围窄 （通常-50°C ~ 150°C，部分高温型达300°C）、长期稳定性较差（阻值易漂移）。其典型应用包括消费电子内部温度监控、医疗设备体温测量、电池组温度保护及家电控温。
2.4 半导体与集成温度传感器
2.4.1 模拟输出型

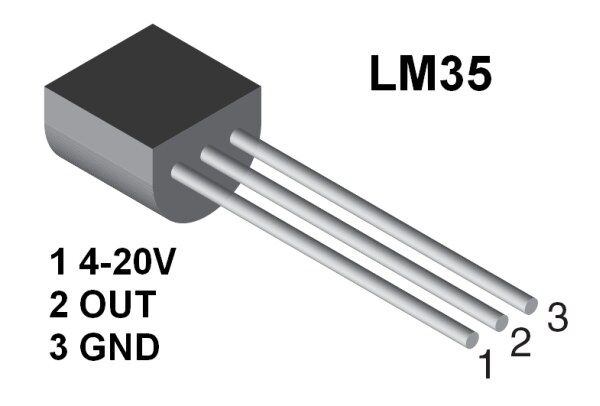

LM35：精密摄氏温度传感器，输出电压与摄氏温度成线性比例（10 mV/°C），无需外部校准，供电范围4 V ~ 30 V，适用于-55°C ~ 150°C。
AD590：电流输出型集成传感器，核心为一对匹配晶体管，利用不同电流密度下的ΔVbe与热力学温度成正比的特性，输出电流在数值上等于绝对温度（μA/K），即 Iout=T(K) 。例如25°C时输出约298.15 μA。该电流信号抗干扰能力强，适合远距离传输。
2.4.2 数字输出型

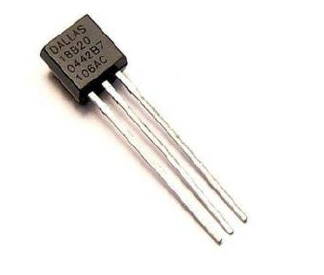

DS18B20：单总线（1-Wire）数字温度传感器，测温范围-55°C ~ 125°C，精度±0.5°C，可直接输出9~12位数字量，支持多点组网，无需外部ADC。

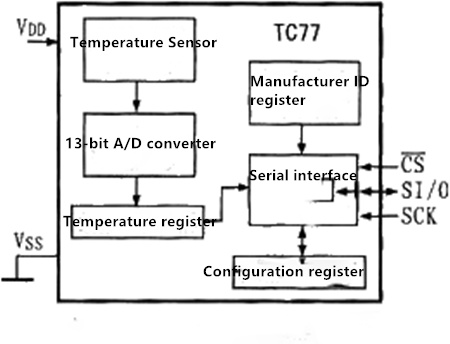

TMP117/TC77等：采用I²C或SPI接口的高精度数字传感器，内部集成温度感测单元、ADC、寄存器及串行接口。例如TC77内置13位ADC与温度寄存器，可直接输出数字温度值。
2.4.3 特性总结
集成温度传感器将感温PN结与信号调理电路单片集成，具有线性度好、接口简单、即插即用 的优势，但测温范围最窄 （通常-55°C ~ 150°C），且受半导体材料限制，高温下漏电流增大导致精度下降。它们是中低温区嵌入式系统与消费电子的首选。
三、非接触式测温技术
3.1 红外温度传感器
3.1.1 物理基础：黑体辐射定律
任何高于绝对零度（-273.15°C）的物体均会持续向外辐射电磁波，其中波长0.75 μm ~ 100 μm的波段称为红外线。辐射能量密度与温度的关系由普朗克定律 与斯特藩-玻尔兹曼定律描述：温度越高，辐射总能量越大，峰值波长越向短波方向移动。红外传感器通过捕捉被测表面辐射的红外能量推算其温度，无需物理接触。

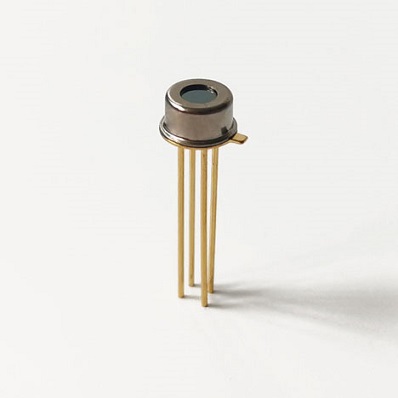

3.1.2 热电堆型红外传感器（主流方案）
**热电堆（Thermopile）**是工业与民用红外测温的核心器件。它由多对热电偶串联而成，基于塞贝克效应将红外辐射能转化为电压信号。其结构包含：
-
红外吸收体：涂覆黑色吸收层，将入射辐射转化为热能，对应热电堆热端；
-
绝热结构：热导极小，维持热端温升；
-
支撑硅衬底：热导大，与环境温度一致，对应冷端；
-
ASIC芯片：集成环境温度传感器与信号处理电路，实现温度补偿、放大、滤波与ADC转换。

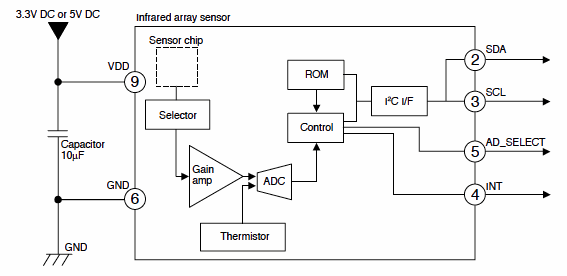

典型产品如Grid-EYE红外阵列传感器，内置热电堆阵列、透镜、热敏电阻及I²C接口，可实现二维温度分布测量。
3.1.3 其他红外探测机制
-
热释电型 ：基于热释电效应，仅对温度变化率敏感，常用于人体移动检测（如自动门、安防），不适合稳态测温。
-
量子型（光子型）：利用红外光子直接激发载流子，灵敏度与响应速度极高，但需低温制冷（如液氮），多用于军事与科研。
3.1.4 特性总结
红外测温的优势是非接触、响应快、不干扰被测场 ，适合高温、危险、运动或洁净要求高的目标。但精度受表面发射率 （不同材料辐射能力差异大）、环境辐射反射 及测量距离与视场角影响，通常精度为±2%或±2°C左右，低于接触式精密测量。典型应用包括电力设备巡检、工业窑炉表面监测、额温枪、耳温枪及家电智能控温。
3.2 光纤温度传感器
光纤温度传感器利用光信号而非电信号传输温度信息，具有本质绝缘、抗电磁干扰、耐腐蚀、可远距离传输的突出优势，适用于高压、强电磁场、易燃易爆或强辐射环境。
主要技术路线包括：
-

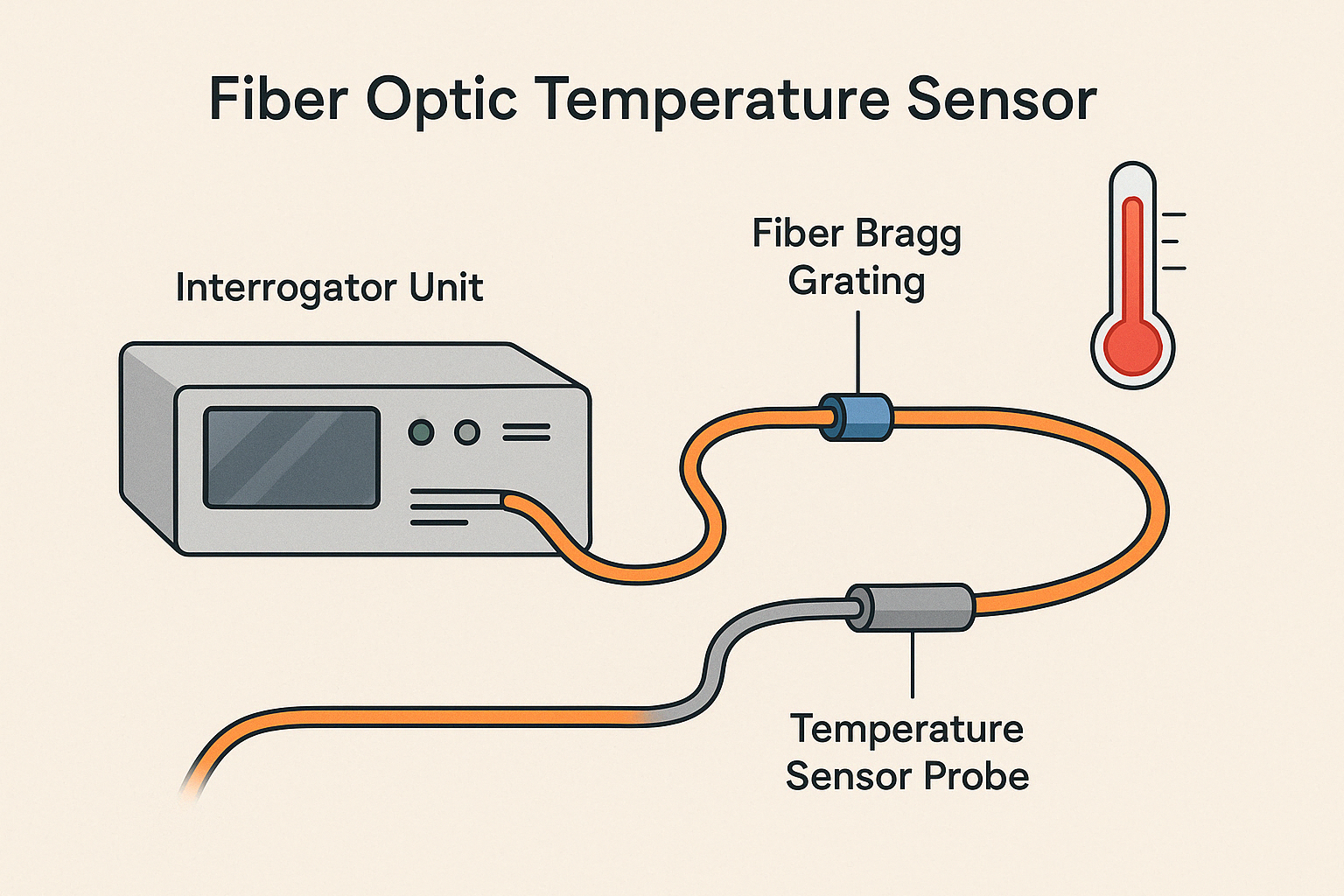

光纤布拉格光栅（FBG）：在光纤纤芯刻写周期性折射率调制结构，温度变化引起栅格周期与折射率改变，导致反射光中心波长漂移，通过解调仪精确测量波长偏移量即可获得温度。单根光纤可串联多个FBG，实现分布式多点测温。
-
荧光型：利用荧光材料的余辉寿命或强度随温度变化的特性，通过探测光脉冲激发后的荧光衰减曲线解算温度。
-
干涉型：基于法布里-珀罗（Fabry-Perot）干涉或马赫-曾德尔（Mach-Zehnder）干涉原理，温度变化改变光程差，导致干涉条纹移动。
光纤测温的缺点是系统成本较高，需要专用解调设备，且机械强度不如金属传感器，多用于电力变压器绕组测温、微波环境医疗测温及大型结构健康监测。
四、其他特殊测温技术
| 技术名称 | 原理简述 | 特点 | 典型应用 |
|---|---|---|---|
| 石英温度计 | 利用石英晶体的共振频率随温度变化的特性 | 分辨率可达0.0001°C，稳定性极佳 | 计量基准、精密实验室 |
| 热噪声温度计 | 基于电阻热噪声（Johnson-Nyquist噪声）与温度的绝对关系 Vn2=4kTRB | 无需校准，理论上与材料无关，可测极低温 | 低温物理研究、核反应堆 |
| 声学温度计 | 通过测量气体中声速与温度的关系（v=γRT/M）确定热力学温度 | 直接关联热力学温标，用于温标复现 | 国家计量院、基准级测温 |
五、综合性能对比与选型指南
5.1 核心参数对比总览
| 性能参数 | 热电偶 | 热电阻 (RTD) | 热敏电阻 (NTC) | 集成传感器 | 红外热电堆 | 光纤 (FBG) |
|---|---|---|---|---|---|---|
| 测温范围 | -270°C ~ 2800°C | -200°C ~ 850°C | -50°C ~ 150°C (常规) | -55°C ~ 150°C | -30°C ~ 650°C (部分1300°C) | -40°C ~ 300°C |
| 典型精度 | ±0.5°C ~ ±2.2°C | ±0.05°C ~ ±0.1°C (铂) | ±0.1°C ~ ±1°C (需校准) | ±0.5°C ~ ±1°C | ±2°C 或 ±2% | ±0.5°C ~ ±1°C |
| 线性度 | 中等 (K型较好) | 优秀 (近似线性) | 差 (指数型) | 良好 | 需发射率修正 | 良好 |
| 响应速度 | 快 (细径可达ms级) | 较慢 (10 s级，薄膜型ms级) | 快 (ms级) | 中等 (ms~s级) | 快 (40~200 ms) | 较快 |
| 长期稳定性 | 较差，需定期校准 | 极佳，年漂移极小 | 一般，易老化漂移 | 良好 | 良好 | 优秀 |
| 成本 | 低 | 中高 (铂材料贵) | 最低 | 低~中 | 中 | 高 (含解调仪) |
| 典型场景 | 冶金、锅炉、高温炉 | 工业过程控制、实验室基准 | 消费电子、体温计、电池保护 | 嵌入式系统、家电 | 额温枪、电力巡检、非接触工业 | 高压电力、微波医疗、结构监测 |
5.2 选型决策要点
-
高温环境（>1000°C） ：首选S型、B型或K型热电偶，贵金属热电偶在氧化性气氛中稳定性最佳 。
-
中低温精密控制（-200°C ~ 500°C） ：首选PT100/PT1000铂电阻，四线制接法可达最高精度，三线制是工业性价比最优解 。
-
成本敏感、快速响应、窄温区 ：首选NTC热敏电阻，但需设计线性化电路或查表算法。
-
嵌入式系统即插即用 ：首选数字集成传感器（如DS18B20、TMP117），省去ADC与复杂调理电路。
-
运动/危险/洁净/非接触目标 ：首选红外热电堆传感器，但需注意发射率标定与视场角匹配。
-
强电磁干扰/高压/易燃易爆 ：首选光纤温度传感器（FBG），实现本质安全的分布式测量。
温度测量技术的选择本质上是物理原理、材料特性、精度需求、环境约束与成本预算的综合权衡。热电偶以宽温域和低成本统治高温工业现场；铂电阻以高精度和长期稳定性成为中低温基准与精密控制的核心；热敏电阻凭借高灵敏度和低成本渗透消费电子；集成传感器通过片上系统简化嵌入式开发；红外与光纤技术则突破了接触式测量的物理限制，在特殊场景中不可替代。工程师应根据实际量程、精度、响应速度及环境条件，从上述方案中选取最优组合，必要时通过冷端补偿、三线制/四线制接线、发射率修正等手段消除系统误差，确保测温结果的可靠性与准确性。
