手机大厂Activity嵌套模式及三分屏SplitScreen功能调研报告-独家干货

背景

一直有学员在开发一些宽屏幕的设备（如平板，折叠屏等）时候，会经常问一些关于Activity左右排布类似分屏模式也有叫做Activity嵌套的，比如下面设置这种：
还有就是三分屏模式，三分屏不仅仅是在小米车机上有，其实在一些top手机厂商的折叠屏手机，平板上也是有的：

那么今天我们就来调研看看三星这个全球最大手机厂商是如何实现Activity嵌套功能，和三分屏功能的。

Activity类似分屏嵌套功能调研部分

调研进入嵌套Activity模式步骤

1、先把折叠屏模式变成屏幕展开模式

2、折叠模式下打开系统内置的几个Activity，比如Settings既可以出现嵌套模式

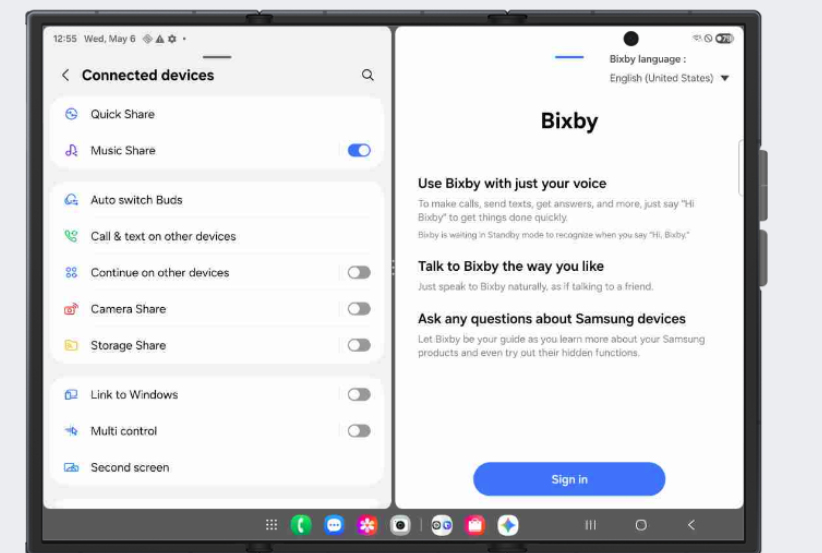

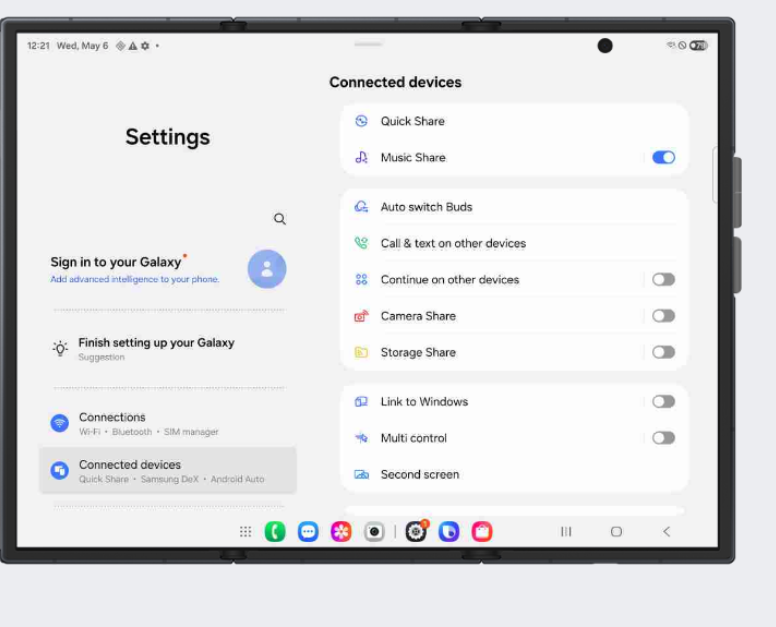

Activity类似分屏嵌套显示效果：

dumpsys相关层级结构树：

bash 复制代码

 └─ DefaultTaskDisplayArea_d0 type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
       ├─ Task=22 type=standard mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
          ├─ TaskFragment{5e87b94 mode=multi-window} type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,0][0,0] bounds=[907,0][2160,1584]
          │  └─ ActivityRecord{13904920 u0 com.android.settings/.SubSettings t22} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[907,0][2160,1584]
          │     └─ e68da16 com.android.settings/com.android.settings.SubSettings type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[907,0][2160,1584]
          └─ TaskFragment{fa5c95 mode=multi-window} type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,0][0,0] bounds=[0,0][907,1584]
             └─ ActivityRecord{228325473 u0 com.android.settings/.Settings t22} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][907,1584]
                └─ 581b1a4 com.android.settings/com.android.settings.Settings type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][907,1584]

从上面成绩结构树可以看出，这个时候其实是有2个Activity展示着

一个Activity是com.android.settings/com.android.settings.Settings 显示区域为

bash 复制代码

[0,0][907,1584]

也就是在左边，显示宽度为907.

另一个Activity是 com.android.settings/com.android.settings.SubSettings 显示的区域是

bash 复制代码

[907,0][2160,1584]

显示在右边，显示宽度为1253，明显比左边的Activity要大。

而且它们的父容器是TaskFragment，而不是常见的Task，所以这里是一个重大差别。

还有两个ActivityRecord及TaskFragment的window mode都是MULTI-WINDOW。

总结这种Activity嵌套原理

1、实际上有两个TaskFragment装载了两个ActivityRecord，分别显示在左右两边的区域

2、两个TaskFragment的window mode都是MULTI-WINDOW

三星三分屏部分功能剖析

进入三分屏步骤

调研该功能首先要学会如何进入三分屏，这个进入三分屏方式还有点特殊，具体步骤如下：

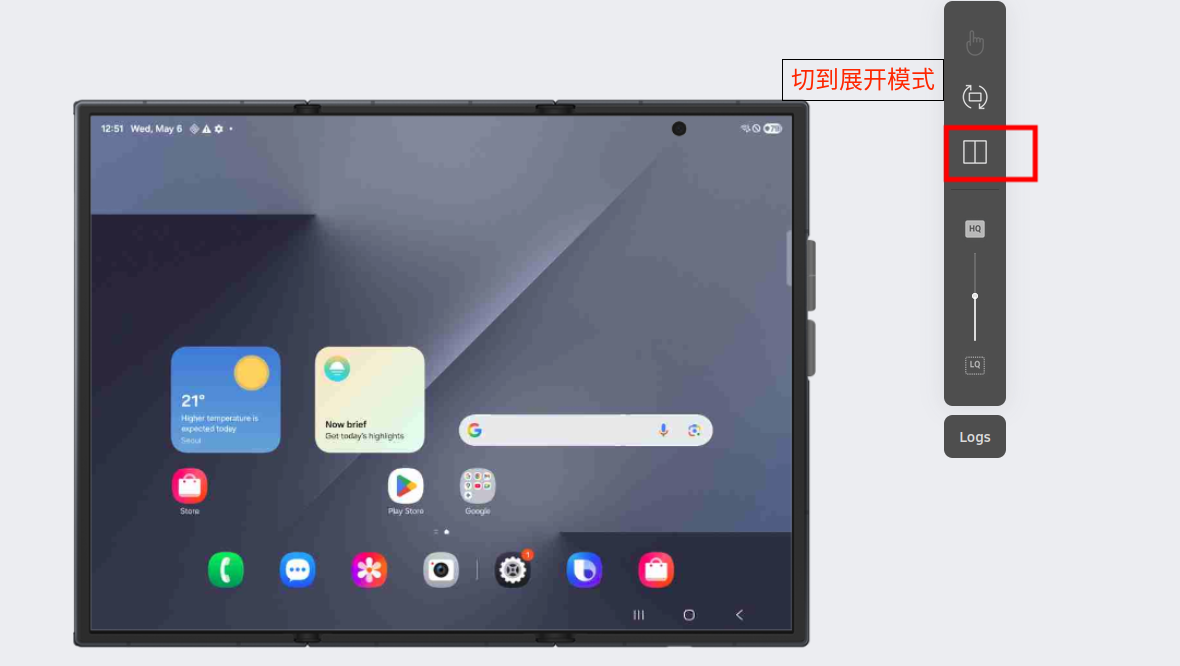

1、首先让折叠屏幕处于展开模式

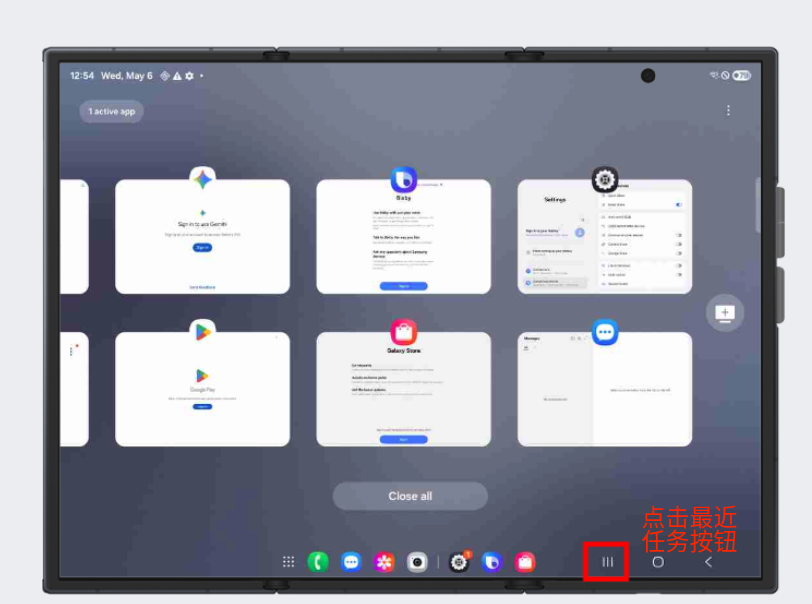

2、打开2个app的Activity，退出到后台，点击最近任务按钮

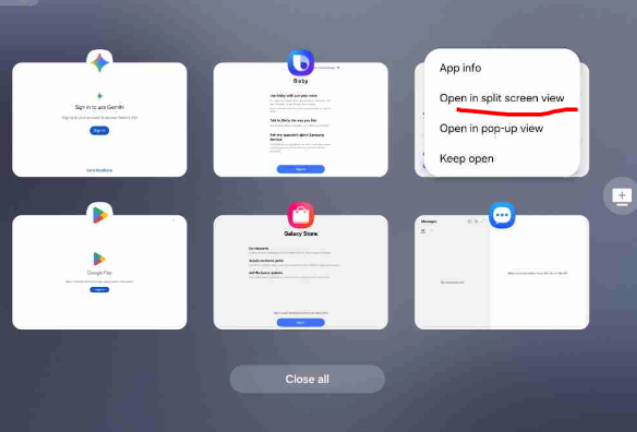

3、点击最近任务卡片，进入二分屏模式

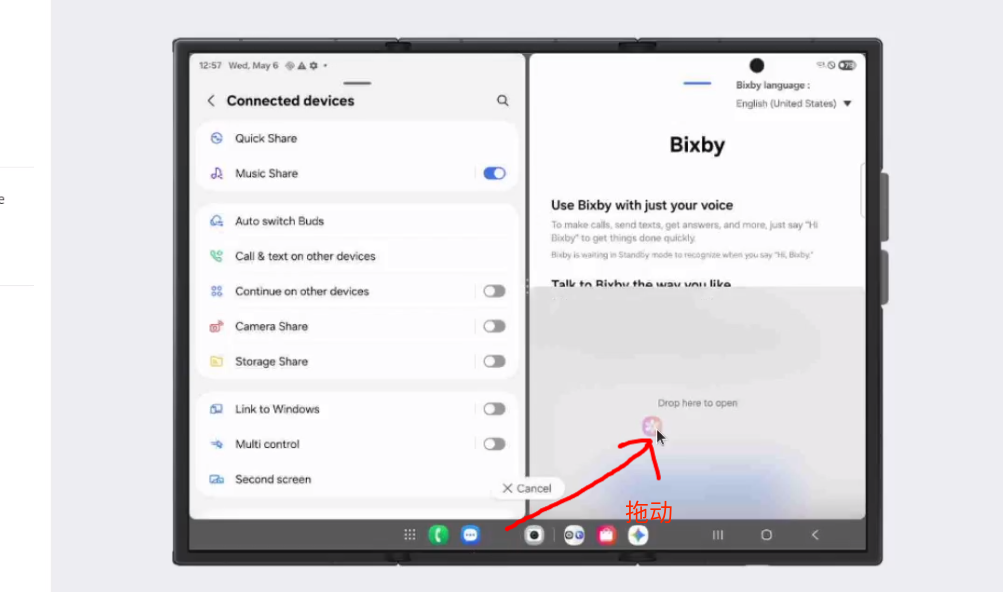

4、再从底部的TaskBar随意拖动一个App图标到上面分屏

操作完成后就可以进入三分屏的场景

三分屏模式各个功能展示

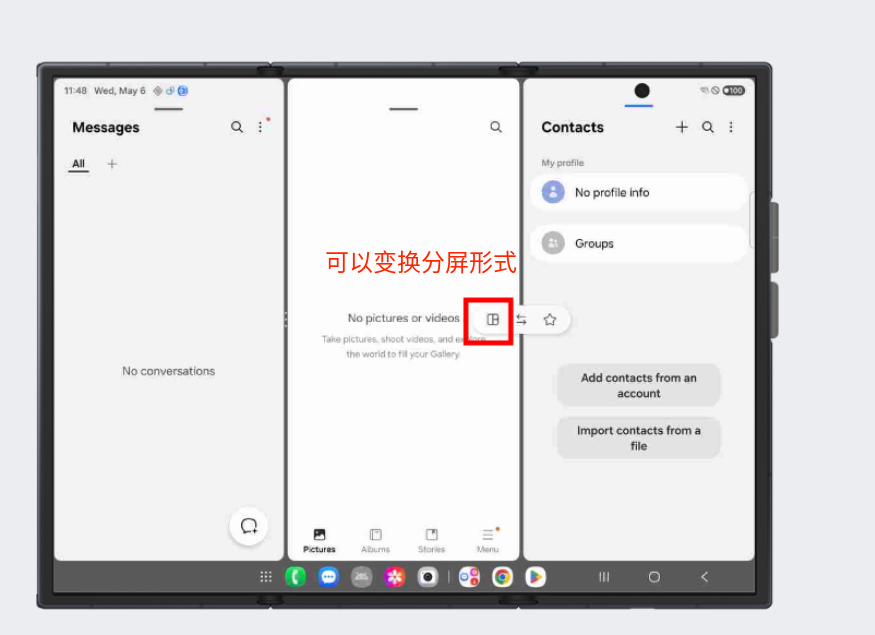

三分屏可以有不同的布局展示模式

展示的层级结构树情况如下：

bash 复制代码

DefaultTaskDisplayArea_d0 type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
          ├─ Task=2 type=standard mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
            ├─ Task=5 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[1086,750][2160,1488] bounds=[1086,750][2160,1488]
            │  └─ Task=21 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,750][2160,1488]
            │     └─ ActivityRecord{141371817 u0 com.samsung.android.messaging/com.android.mms.ui.ConversationComposer t21} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,750][2160,1488]
            │        └─ cdfc0d4 com.samsung.android.messaging/com.android.mms.ui.ConversationComposer type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,750][2160,1488]
            ├─ Task=4 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[1086,0][2160,738] bounds=[1086,0][2160,738]
            │  └─ Task=17 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,0][2160,738]
            │     └─ ActivityRecord{75259121 u0 com.sec.android.gallery3d/com.samsung.android.gallery.app.activity.GalleryActivity t17} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,0][2160,738]
            │        └─ b940895 com.sec.android.gallery3d/com.samsung.android.gallery.app.activity.GalleryActivity type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1086,0][2160,738]
            └─ Task=3 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,0][1074,1488] bounds=[0,0][1074,1488]
               └─ Task=18 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1074,1488]
                  └─ ActivityRecord{140070050 u0 com.samsung.android.dialer/.DialtactsActivity t18} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1074,1488]
                     └─ f53e6f1 com.samsung.android.dialer/com.samsung.android.dialer.DialtactsActivity type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1074,1488]

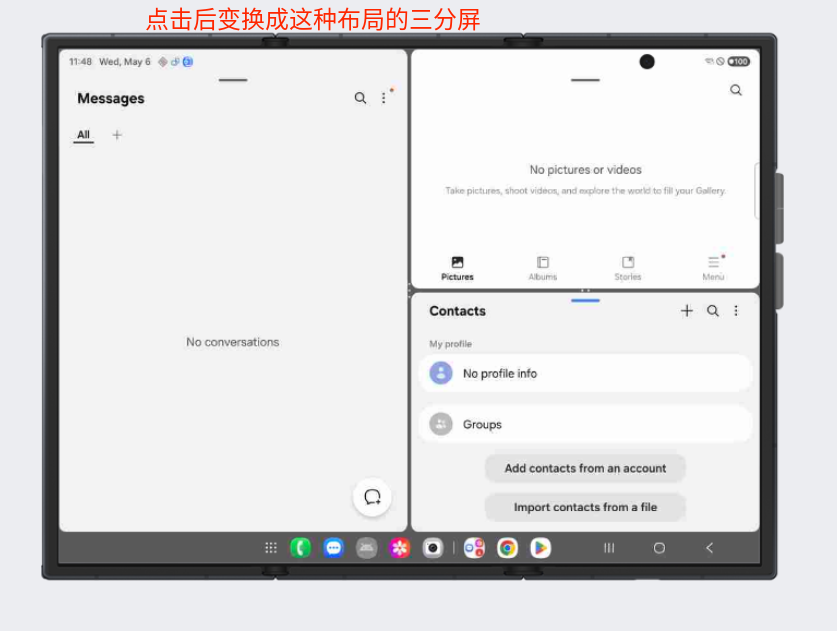

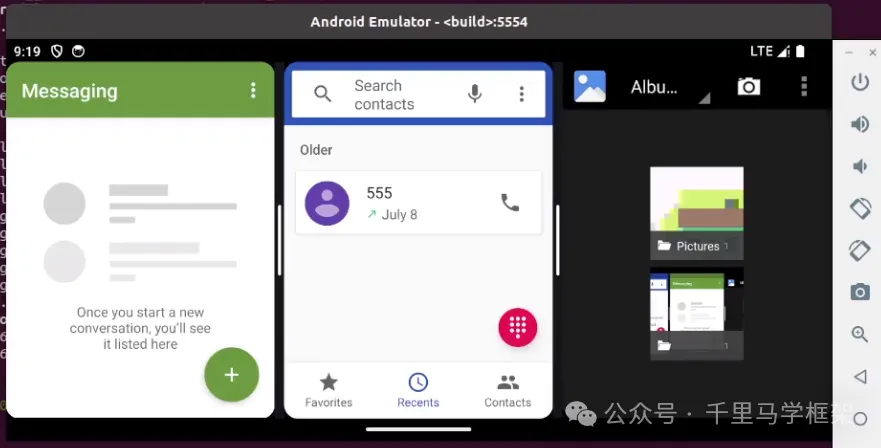

三分屏并排布局展示的效果

展示层级结构树如下：

bash 复制代码

└─ DefaultTaskDisplayArea_d0 type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
	├─ Task=2 type=standard mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][2160,1584]
		├─ Task=5 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[1447,0][2160,1488] bounds=[1447,0][2160,1488]
		│  └─ Task=21 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1447,0][2160,1488]
		│     └─ ActivityRecord{141371817 u0 com.samsung.android.messaging/com.android.mms.ui.ConversationComposer t21} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1447,0][2160,1488]
		│        └─ cdfc0d4 com.samsung.android.messaging/com.android.mms.ui.ConversationComposer type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[1447,0][2160,1488]
		├─ Task=4 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[721,0][1435,1488] bounds=[721,0][1435,1488]
		│  └─ Task=17 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[721,0][1435,1488]
		│     └─ ActivityRecord{75259121 u0 com.sec.android.gallery3d/com.samsung.android.gallery.app.activity.GalleryActivity t17} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[721,0][1435,1488]
		│        └─ b940895 com.sec.android.gallery3d/com.samsung.android.gallery.app.activity.GalleryActivity type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[721,0][1435,1488]
		└─ Task=3 type=standard mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,0][709,1488] bounds=[0,0][709,1488]
		   └─ Task=18 type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][709,1488]
			  └─ ActivityRecord{140070050 u0 com.samsung.android.dialer/.DialtactsActivity t18} type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][709,1488]
				 └─ f53e6f1 com.samsung.android.dialer/com.samsung.android.dialer.DialtactsActivity type=standard mode=MULTI-WINDOW override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][709,1488]

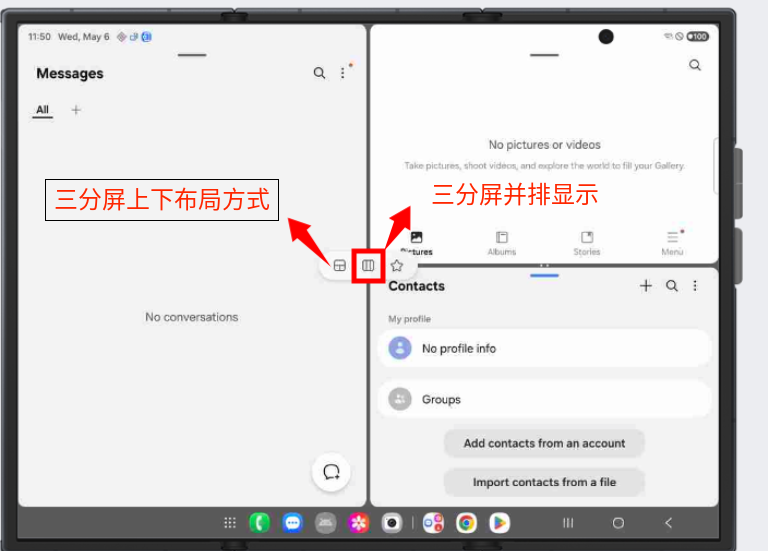

左右方式显示的三分屏

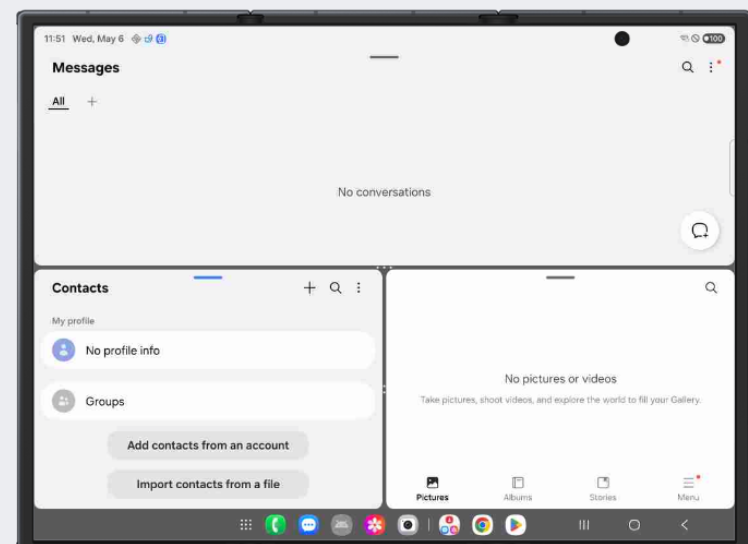

上下布局方式展示的分屏情况：

3分屏调用原理剖析：

1、实际上有3分屏和2分屏原理没有任何差别，唯一区别就是多了一个Task

2、3个Task的window mode都是MULTI-WINDOW

3、3个Task的显示bounds分别互不干扰

4、3分屏模式下会有布局上的排布差异，一种是平铺3个Task方式，一种平铺2个Task模式bounds，然后其中一个bound又会装载2个Task的bounds区域
