一、工业场景的特殊挑战
工业配电与数据中心最大的区别在于：核心诉求不是高可用性，而是保护关键设备安全停机。
一条年产值10亿元的汽车焊装生产线，突然断电可能导致价值数百万元的模具损坏；一个化工反应釜的非计划停机，恢复生产可能需要72小时以上。在这些场景下，UPS只需要确保在市电中断后的那几秒钟内------从市电切换到电池供电的"真空期"------能够维持设备安全运行。
工业环境的恶劣程度远超想象：
1.1 温度挑战
很多工厂的配电房没有恒温空调，夏季最高温度可能超过50℃。普通电流传感器在这个温度下，零点漂移可能超过标称值的3倍以上。
典型案例：某客户使用的某品牌传感器，25℃时精度±1%，到了45℃直接变成±4%，最后只好加了30%的降额系数。
1.2 谐波挑战
现代工厂大量使用变频器、整流设备，这些非线性负载会产生严重的谐波污染。3次、5次、7次谐波叠加在50Hz基波上，会让电流波形严重畸变。
1.3 电磁干扰挑战
工厂里大功率电机启停频繁，接触器吸合瞬间产生的瞬态干扰，可能让普通传感器产生上百毫伏的输出尖峰。
二、温度稳定性：选型第一关

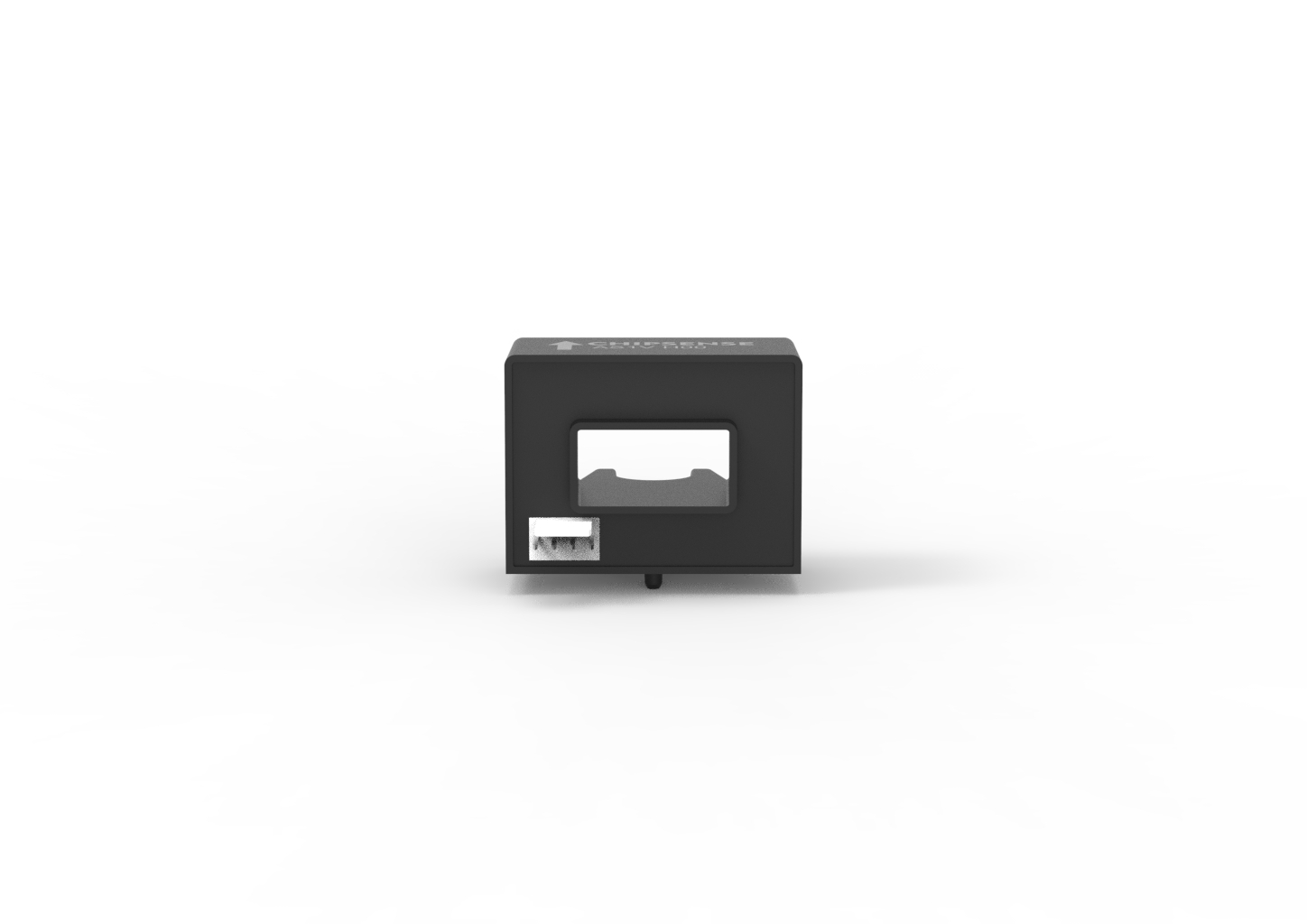

AS1V H00系列的核心温度参数：
| 参数 | 规格 | 说明 |
|---|---|---|
| 工作温度范围 | -40℃到105℃ | 工业级宽温设计 |
| 增益温度系数 | ±0.5% | 全温度范围 |
| 电失调电压温度系数 | ±6mV | -40℃~105℃全范围 |
实际影响计算：
以AS1V 200 H00为例，标称灵敏度是10mV/A。在85℃时，由于温漂导致的误差大约是±50mV，对应5A的电流偏差。
对于一台额定电流100A的UPS来说，这个误差占比0.5%，基本可控。
三、响应速度：选型第二关
UPS切换过程中，最危险的是"双供电"阶段------市电刚断开、电池还没接上的那几毫秒。
AS1V H00系列的响应时间参数：
| 参数 | 规格 | 说明 |
|---|---|---|
| 响应时间 | 3-5μs（典型值3μs） | 从0到90%FS |
| 带宽 | 50kHz | -3dB带宽 |
| 周期占比 | 0.015% | 对50Hz周期的影响 |
对于工频50Hz来说，信号变化一个完整周期需要20ms，3μs的响应延迟只占周期的0.015%，几乎可以忽略。
四、隔离耐压：选型第三关
工业配电系统电压等级高，动辄380V甚至690V。AS1V H00系列的隔离参数：
| 参数 | 规格 | 说明 |
|---|---|---|
| 隔离耐压 | 3.6kV AC 50Hz 1min | 标准测试条件 |
| 瞬态耐压 | 6.6kV | 1.2/50μs波形 |
| 电气间隙 | 6.3mm | 原边-副边 |
| 爬电距离 | 7.3mm | 原边-副边 |
| CAT等级 | 300V CAT Ⅲ加强绝缘 / 600V CAT Ⅲ基本绝缘 | 满足工业应用 |
五、实战场景解析
场景一：电池主回路保护
以一台1000Ah铅酸电池组为例，放电电流通常在0.1C-0.2C（即100A-200A）。
推荐选型：AS1V 200 H00
| 参数 | 数值 | 说明 |
|---|---|---|
| 量程 | 200A | 覆盖100-200A放电范围 |
| 精度 | ±1% | 对应±2A误差 |
| 响应时间 | 3μs | 捕捉电流尖峰 |
| 带宽 | 50kHz | 还原纹波电流波形 |
场景二：三相逆变输出监测
AS1V全系列提供50A到800A共8个量程规格，可以根据实际负载电流选择合适的型号。
关键安装要求：原边母排需要完全充满过孔（尺寸20.5mm×10.5mm），否则会影响动态响应性能。
典型问题：某客户之前用某竞品，因为母排没有完全填充过孔，导致di/dt响应变慢。换用AS1V并严格按规格书安装后，示波器波形明显改善。
场景三：旁路切换判断
AS1V的技术优势：
- 5μs最大响应时间
- 单极性电源5V供电
- 信号可直接对接主流MCU，无需电平转换
六、工程细节避坑指南
6.1 穿孔设计
AS1V推荐的原边过孔是Φ4.5mm，但实际安装时，母排截面要尽量占满过孔空间。
⚠️ 注意：规格书中特别提到"为了达到最佳的动态特性，原母排的结构设计需要完全充满原边过孔"。很多现场问题，根源就在这。
6.2 安装方向
规格书明确指出"当IP按照箭头方向流动时，VOUT与IP同向"。
⚠️ 注意：如果方向接反，虽然传感器不会损坏，但所有保护逻辑都要反过来写，容易出bug。
6.3 供电设计
| 参数 | 规格 |
|---|---|
| 供电电压 | 5V±5%（4.75V-5.25V） |
| 电流消耗 | 12mA |
建议：从控制系统取电，不要和大功率负载共用同一路电源。
6.4 定期校准
工业环境下，建议每6-12个月进行一次零点校准。
校准方法：系统维护时可通入0A电流，采集零点电压作为补偿参考。
七、选型决策树
plaintext
START
↓
实际运行电流是多少？
↓
├─ 50A以下 → AS1V 50 H00
├─ 50-100A → AS1V 100 H00
├─ 100-200A → AS1V 200 H00
├─ 200-300A → AS1V 300 H00
├─ 300-400A → AS1V 400 H00
├─ 400-500A → AS1V 500 H00
├─ 500-600A → AS1V 600 H00
└─ 600-800A → AS1V 800 H00
↓
量程选型 = 实际电流 × 1.5~2.0
↓
确认工作温度是否在-40℃~105℃范围
↓
确认隔离耐压是否满足系统要求
↓
END八、总结
表格
| 关注维度 | AS1V H00系列优势 | 选型建议 |
|---|---|---|
| 温度稳定性 | -40℃~105℃宽温，±0.5%温漂 | 工业配电房首选 |
| 响应速度 | 3-5μs响应，50kHz带宽 | 电池切换场景必备 |
| 隔离耐压 | 3.6kV AC / 6.6kV瞬态 | 380V以上系统必选 |
| 可靠性认证 | EN50178、IEC 61010-1、UL 508 | 工业现场长期稳定运行 |
| 量程覆盖 | 50A~800A共8个规格 | 根据实际电流1.5-2倍选型 |
工业配电没有捷径，但有更好的选择。
