STM32单片机增加全局内存增大导致ADC数据丢失，明明两个不相干的两个部分，为什么会相互干扰？

背景：

技术是讲道理的，没有那么多的奇奇怪怪的问题。有的话都是没有找到根本原因，最近项目需要，全局的配置结构变量增加，然后ADC的NTC温度异常分析。略有所获，随手记录。
近期需求修改一个全局变量，增加变量结构成员。预计增加2k多字节的数据。来检查一下已经用了多少。

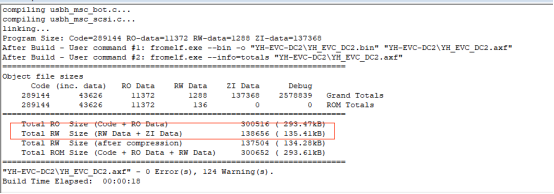

现在是135.41kB，我增加的3k来算，也就是138.41kB,我的MCU是STM32F429,内存配置是192kB+64kB的组合，没啥问题，直接加。

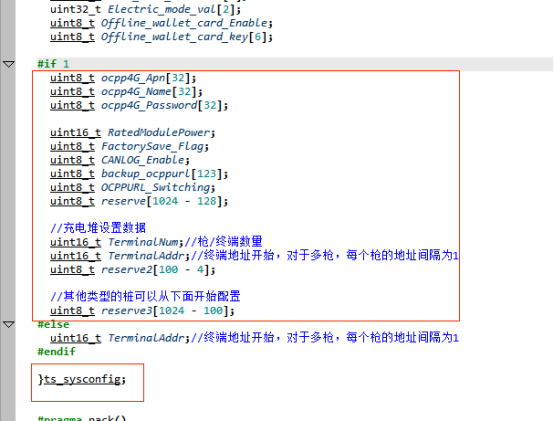

#if 1包住的就是我的目标代码。#else包住的就是原来的。其他代码不改。重新编译

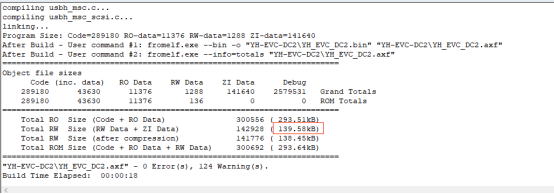

编译后显示内存是139.58kB.
看起来都挺顺利的。我烧录到设备上发现，NTC温度监测就报警了，温度值是125℃，怎么可能，一定是修改导致的，我烧录回之前的版本，确实问题就消失了。这个就是我最初的问题，我只是改了ts_sysconfig结构，NTC属于ADC采集，也是独立模块的。理论上八竿子都打不着的地方。我的耳边回响着我之前领导的话，"技术是讲道理的，没有那么多的奇奇怪怪的问题。有的话都是没有找到根本原因"，我的求知欲开始增加，到底是什么原因，明明编译通过了，内存看起来也正常。为啥改了这个，会影响其他功能。
因为特征很明显，增加了全局结构，全局变量变大，编译后也确实显示变大了，但是没有超过MCU的内存，还有一定的富余，回滚回去，问题会消失。不会是内存不足的问题。debug一下，看看为啥温度值变成125℃吧。

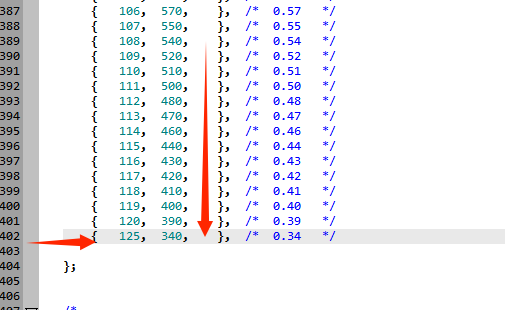

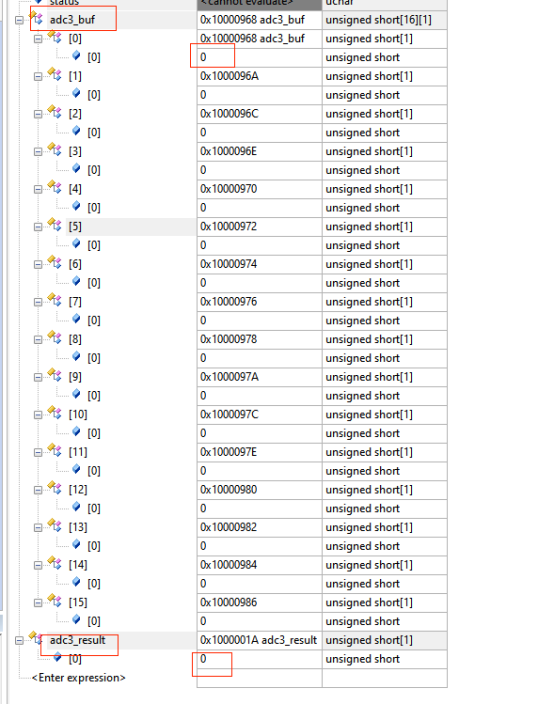

Adc值全部都是0，adc3_result也是0.根据查表逻辑，
比最小的adc值还小，取的是125℃，所以是125℃不是真的，只是adc值为0的结果。
那为什么ADC值会为0呢，原始值也好，平均的结果值也好都是0，只能说ADC3通道没有取到数据，sysconfig结构的全局内存改回去就可以了，说明初始化，还有硬件是没有问题的。
我们来看一下ADC3的实现。

c 复制代码

void HAL_ADC_ConvCpltCallback ( ADC_HandleTypeDef* hadc )
{
    int i, j;
    uint32_t sum = 0;
    uint32_t avg;
    HAL_ADC_Stop ( hadc);
    if( hadc->Instance == ADC1 )
    {
        for ( i = 0; i < ADC1_ITEM_COUNT; i++ )  		/* 遍历所有adc采样项 */
        {
            sum = 0;

            for ( j = 0; j < ADC1_BUFF_SIZE; j++ )		/* 求和 */
                sum = sum + ( uint32_t ) adc1_buf[j][i];

            avg = sum / ADC1_BUFF_SIZE;				/* 计算平均值 */
            adc1_result[i] = ( uint16_t ) avg;
        }
		HAL_ADC_Start_DMA ( hadc, ( uint32_t * ) adc1_buf, ADC1_BUFF_SIZE * ADC1_ITEM_COUNT );
    }

	else if( hadc->Instance == ADC3 )
    {
        for ( i = 0; i < ADC3_ITEM_COUNT; i++ )  		/* 遍历所有adc采样项 */
        {
            sum = 0;

            for ( j = 0; j < ADC3_BUFF_SIZE; j++ )		/* 求和 */
                sum = sum + ( uint32_t ) adc3_buf[j][i];

            avg = sum / ADC3_BUFF_SIZE;				    /* 计算平均值 */
            adc3_result[i] = ( uint16_t ) avg;
        }
		HAL_ADC_Start_DMA ( hadc, ( uint32_t * ) adc3_buf, ADC3_BUFF_SIZE * ADC3_ITEM_COUNT );
    }

}

这个看到ADC3是DMA传输的，也就是说DMA失效了，什么情况内存变大导致DMA失效了呢。查阅了一些资料，说DMA失效和内存变量的存储位置，有关系，我们通过编译后的map文件，查看一些变量的分布情况。

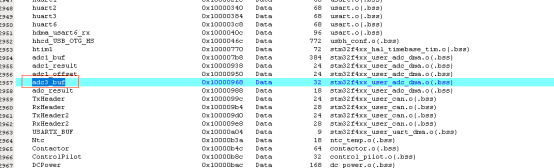

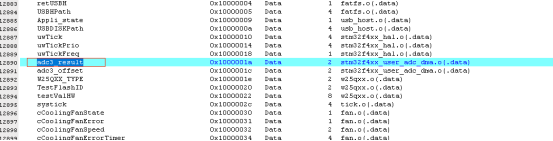

这个是不行的，存储的是0x1000xxxxx地址上

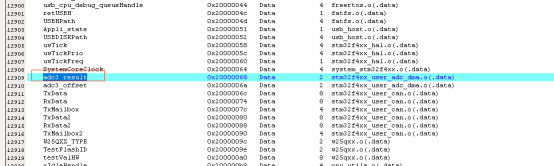

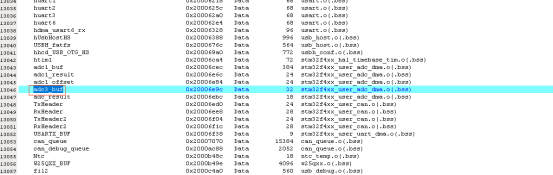

这个是正常的，增加全局内存前的。
观察上述数据，很明显，增加了全局内存，地址从0x20000xxxxx变成了0x100000xxxxx
这个就是就是问题的根本原因了。0x1000xxxx是CMM的内存，我们adc走的是DMA传输，CMM的内存不支持DMA,所以当内存分布在0x2000xxx上是正常的，我们需要要固定adc3_buf和adc3_result的内存分布，固定在SRAM里面，地址从0x20000xxx里面放。

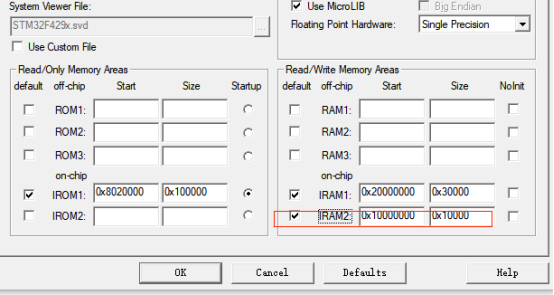

目前有两个方法，一个是对这两个变量增加一个指定位置，__attribute__((section(".dma_ram")))，还有一个就是工程里面设置，我现在内存还算充足，我就直接用工程禁用了CMM，也就是IRAM2.

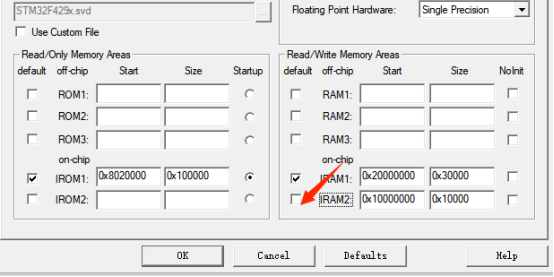

修改前

去掉勾选即可，然后重新编译，你就会发现所有的数据都在0x2000xxxx里面了。

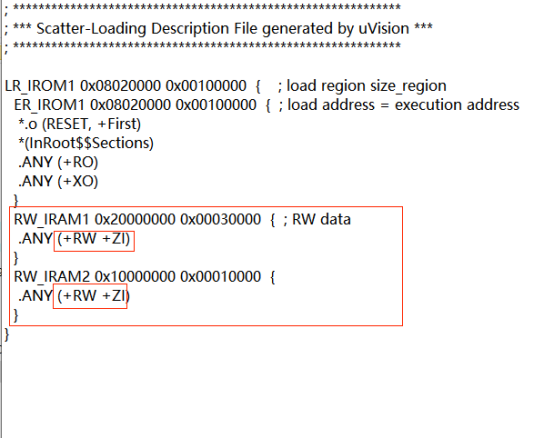

再烧录到设备上，完美解决。扩展一下IRAM1就是实际芯片的SRAM，IRAM2就是实际芯片的CCM。如果都勾选，sct文件就会变成这样。
.ANY (+RW +ZI) 在两个区域各写一份，链接器就认为两边都能放。

链接器分配策略是"最优匹配"------它根据变量大小、地址对齐等找最合适的区。两个区都满足时，随机分配一部分变量去CCM。adc1_buf/adc3_buf就这么被塞进了CCM。

禁用后就变成

只放IRAM1.就正常了。
既然有IRAM1和IRAM2，存在即合理，什么数据适合放CCM，什么数据适合放SRAM?
通用原则：
CCM (0x10000000, 64KB) CPU独占访问，无总线竞争，速度更快。DMA 不可访问。

适合放：

频繁访问的小数据结构 --- 中断里的关键变量、时间敏感的状态机需要零等待的临时数据 --- DSP滤波中间结果、实时环路计算缓存

中断处理函数内的栈数据 --- 减少总线冲突 Flash读取的临时缓冲区 --- W25QXX操作时CPU侧缓存（不是DMA侧）
SRAM (0x20000000, 192KB) CPU和DMA共享，总线竞争时略慢。但DMA可访问。

适合放：

所有DMA缓冲区 --- UART/CAN/ADC/SPI的收发缓存 ← 绝对不能放CCM 网络协议栈缓冲 --- TCP/UDP socket buffer 文件系统缓存 --- FatFS的 sector buffer 大块数据 --- 图像缓冲、录音缓冲、日志缓冲区

这颗芯片上的判断基准只有两个问题：

这东西会被DMA读写吗？ → 会 → SRAM

它很小（几KB以内）且需要最高速访问？ → 是 → CCM

如果要用CCM怎么搞？
正确的 scatter 写法：

RW_IRAM1 0x20000000 0x00030000 { .ANY (+RW +ZI) // 默认全部SRAM }

RW_IRAM2 0x10000000 0x00010000 { *(+ZI) // 空的，不放任何东西 }

如果想手动指定某个变量进CCM：

RW_IRAM2 0x10000000 0x00010000 { W25QXX_BUF.o (+ZI) //

只有W25QXX_BUF进CCM }

记住：.ANY 不要同时写在两个区，否则链接器会把数据撒得到处都是。
