一、项目背景：我们要做什么？

在嵌入式Linux产品中，经常需要用到独立按键（如用户按键（USER KEY） 、复位键、音量键等）。Linux内核提供了 gpio-keys 驱动，可以将连接到GPIO的按键抽象为输入设备，向上层上报按键事件（如 KEY_VOLUMEDOWN、KEY_POWER等）。

本次任务：为 100ASK_T113s3-Pro开发板 上的 USER KEY 添加驱动支持，使得按下按键时系统能够检测到，并上报对应的键值（例如 KEY_VOLUMEDOWN 或自定义键值），后续应用可以通过 /dev/input/eventX 读取按键事件。

硬件连接分析 ：通过查阅开发板原理图（100ASK_T113-Pro_Base-SCH_V1.2.pdf）和实物图，USER KEY 连接到 T113 芯片的 PB4 引脚，且按键按下时引脚为低电平（GPIO_ACTIVE_LOW）。我们需要在设备树中配置该引脚为中断模式，并关联对应的键值。

二、理论基础：Pinctrl 子系统与 GPIO（⭐⭐ 重点掌握）

在动手修改设备树之前，你需要先了解一些背景知识。Linux内核使用 Pinctrl（Pin Controller）子系统 统一管理所有引脚的复用和电气特性。

2.1 Pinctrl 系统架构

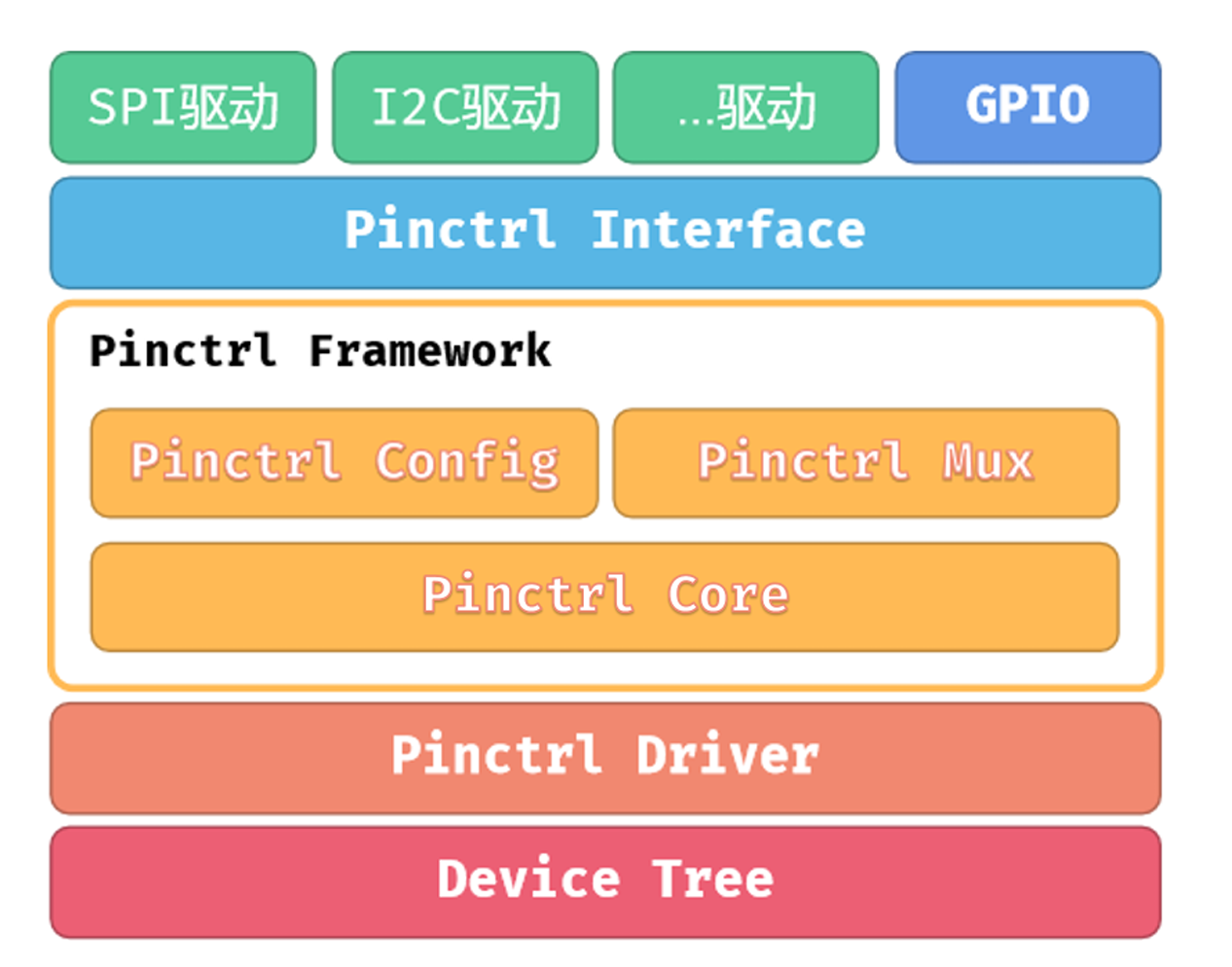

Pinctrl 框架分为四层（参考图示）：

text

复制代码
   Device Tree              描述引脚的配置信息（设备树节点）
         ↓
   Pinctrl Interface       上层驱动调用的接口（如 pinctrl_select_state）
         ↓
   Pinctrl Framework       Linux 内核核心框架（处理状态、复用和配置）
         ↓
   Pinctrl Driver          芯片厂商实现的底层驱动（全志为 SUNXI Pinctrl）

Pinctrl 主要处理三类功能：

  1. Pin State（引脚状态） ：支持 default（正常运行）、sleep（休眠）、idle（空闲）等不同状态，每种状态可以配置不同的引脚功能。
  2. Pin Mux（引脚复用） ：一个引脚可以承担多种功能（如 GPIO、UART、I2C、SPI等），通过设置 Mux 值来切换。例如 PE0 可以作为 NCSI_PCLK、RGMII_RXD1、I2S1_MCLK、PWM0、SDC1_CLK、UART3_TX、TWI3_SCK 等。
  3. Pin Config（引脚配置）：配置驱动能力、上拉/下拉、输入/输出等电气特性。

2.2 全志平台 Pinctrl 的重要节点

在 T113 的设备树中，有两个 Pinctrl 节点：

节点名 寄存器地址 管理的引脚 注意
pio 0x02000000 PL0 之前的引脚（包括 PA~PK） 大部分外设引脚
r_pio 0x07022000 PL0 及以后的引脚 部分低功耗、RTC相关引脚

我们使用的 PB4 属于 pio 管理。

2.3 设备树中描述一个 GPIO 按键的格式

gpio-keys 驱动要求我们在设备树中创建一个节点，格式如下：

c

复制代码
gpio-keys {
    compatible = "gpio-keys";
    status = "okay";

    user-key {
        gpios = <&pio PB 4 GPIO_ACTIVE_LOW>;
        linux,code = <114>;               // KEY_VOLUMEDOWN 的键值
        label = "user key";
        debounce-interval = <10>;         // 消抖时间（毫秒）
        wakeup-source;                    // 可作为唤醒源
    };
};

各属性含义：

  • compatible：匹配内核中的 gpio-keys 驱动。
  • gpios：指定 GPIO 引脚、极性。
  • linux,code：上报给 input 子系统的键值（<114> 对应 KEY_VOLUMEDOWN，也可以使用其他值如 KEY_POWER、KEY_ENTER 等）。
  • label：此按键的描述名称。
  • debounce-interval：简单消抖延迟（毫秒）。
  • wakeup-source：系统休眠时该按键可以唤醒系统（可选）.

三、查看硬件原理图与数据手册（⭐⭐⭐ 必须掌握）

3.1 从原理图找到按键引脚

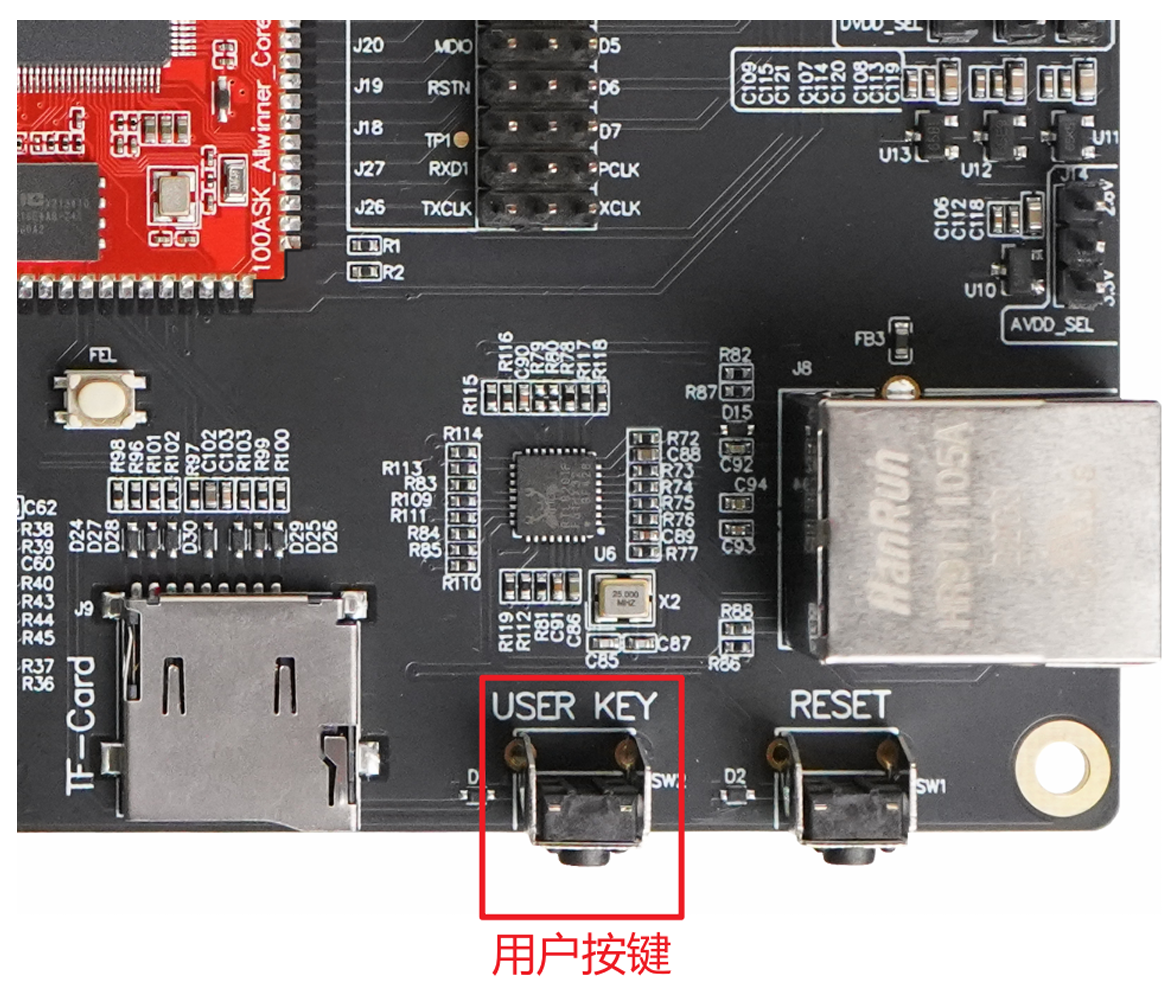

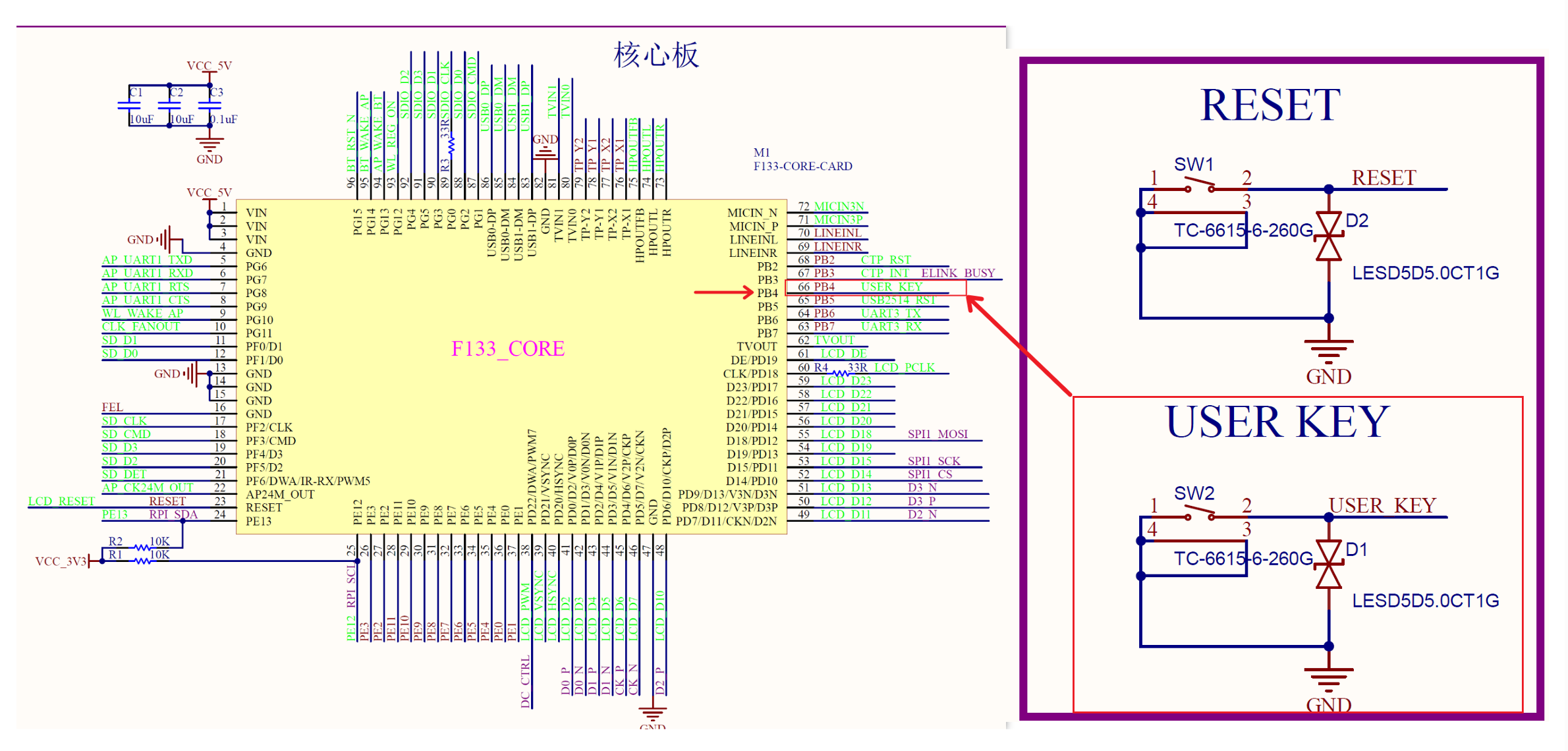

查阅 100ASK_T113-Pro_Base-SCH_V1.2.pdf 中的按键部分（实物图标注 USER KEY 旁边有 SW2）。根据电路图，USER KEY 连接到 T113 的 PB4 引脚，按下时接地（低电平）。因此我们需要在设备树中配置 GPIO_ACTIVE_LOW。

3.2 确认引脚未被其他功能占用

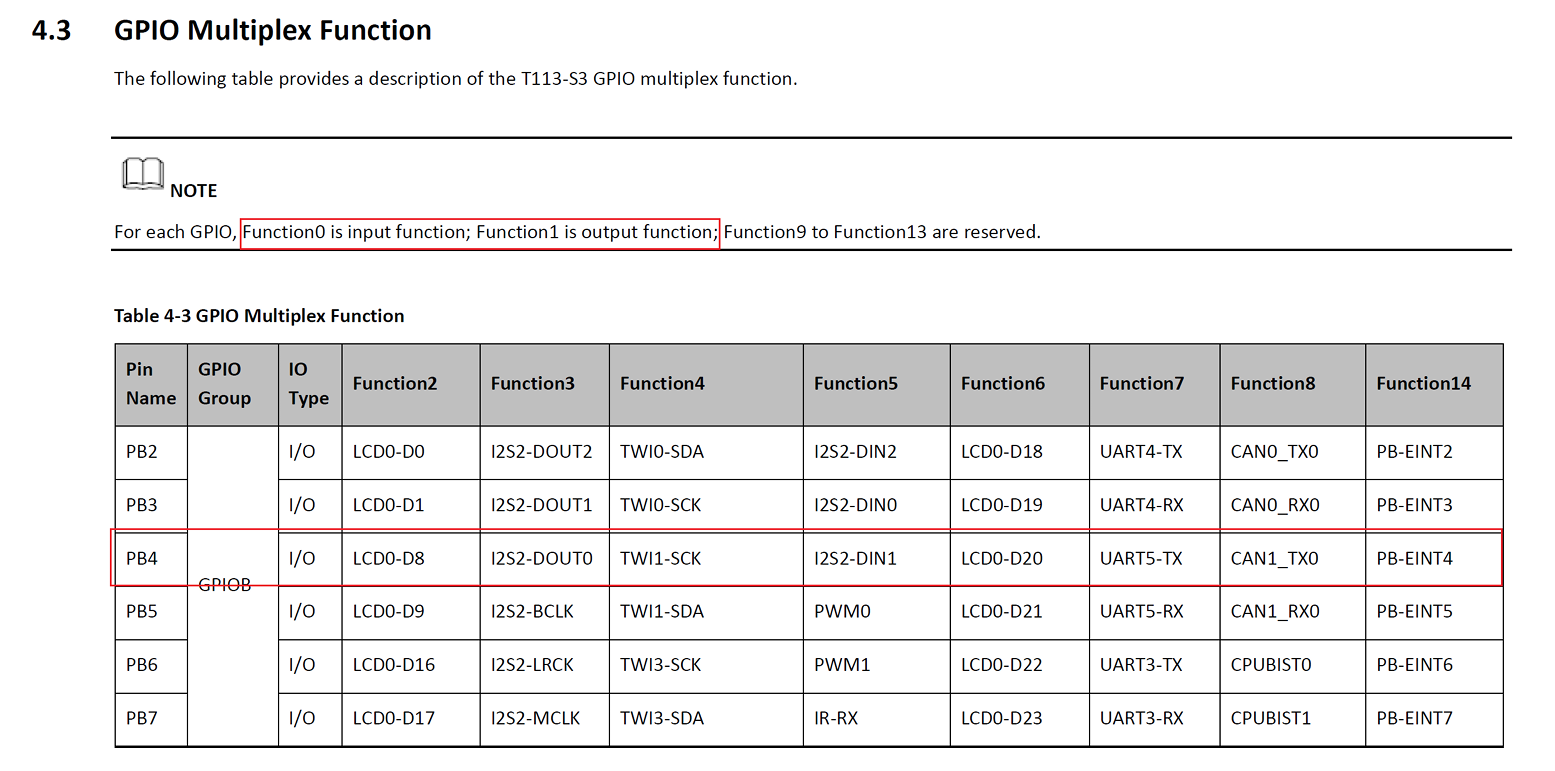

查阅 T113-s3_datasheet_v1.6.pdf 第40页的 GPIO Multiplex Function 表，PB4 的默认功能是 LCDD-D8，但也可复用为其他功能。在我们的开发板上，PB4 未用于其他外设，因此可以直接作为 GPIO 使用。

排查冲突 ：在添加前，建议用 grep -r "PB4" device/ 检查是否已有其他设备使用了该引脚。如果有冲突，需要解除冲突或更换引脚。

四、修改设备树（⭐⭐⭐ 必须掌握）

4.1 定位板级设备树文件

回顾之前的内容，板级设备树位于：

bash

复制代码
# 切换到板级配置目录
ccconfigs
cd linux-5.4
vim board.dts

快捷命令说明 ：执行 ccconfigs 可直接进入 device/config/chips/t113/configs/100ask/linux/ 目录，再执行 vim board.dts 编辑设备树。

4.2 添加 gpio-keys 节点

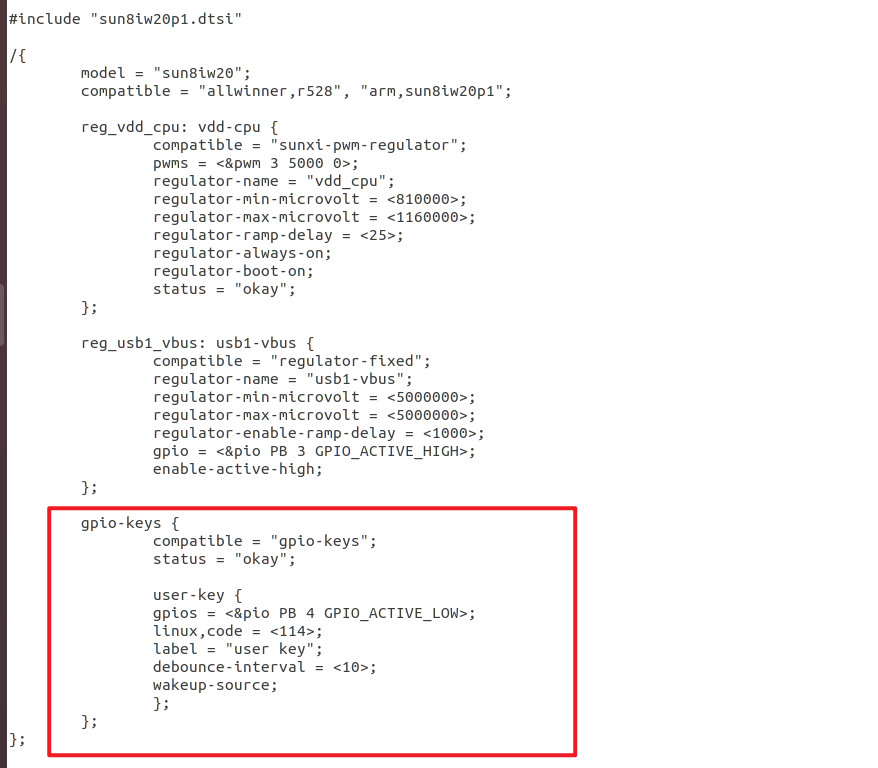

在 board.dts 文件的合适位置（通常在根节点下，远离其他大括号），添加如下内容：

c

复制代码
&pio {
    // ... 原有配置保持不变 ...
};

/* 新增按键设备节点 */
gpio-keys {
    compatible = "gpio-keys";
    status = "okay";

    user-key {
        gpios = <&pio PB 4 GPIO_ACTIVE_LOW>;   // PB4, 低电平有效
        linux,code = <114>;                     // KEY_VOLUMEDOWN
        label = "user key";
        debounce-interval = <10>;
        wakeup-source;
    };

    /* 如果你还有别的按键，可以继续添加，例如：
    power-key {
        gpios = <&pio PE 1 GPIO_ACTIVE_LOW>;
        linux,code = <116>;   // KEY_POWER
        label = "power key";
        debounce-interval = <10>;
    };
    */
};

4.3 检查引脚冲突

检查是否有其他设备也使用了 PB4。如果在 board.dts 或 sun8iw20p1.dtsi 中搜索到 PB4，且状态为 okay，则需要禁用或修改。通常情况下开发板默认未使用，可以直接添加。

验证方法 ：在 board.dts 中搜索 PB4，若无其他节点使用，则安全。

五、配置内核模块（⭐⭐⭐ 必须掌握）

我们已经知道，在 TinaSDK 中，内核模块是通过 make menuconfig 而不是 make kernel_menuconfig 来永久选中的。

5.1 进入 Tina 配置主界面

bash

复制代码
# 回到 SDK 根目录
cd ~/tina-d1-h
source build/envsetup.sh
lunch 4   # 选择 t113_100ask-tina
make menuconfig

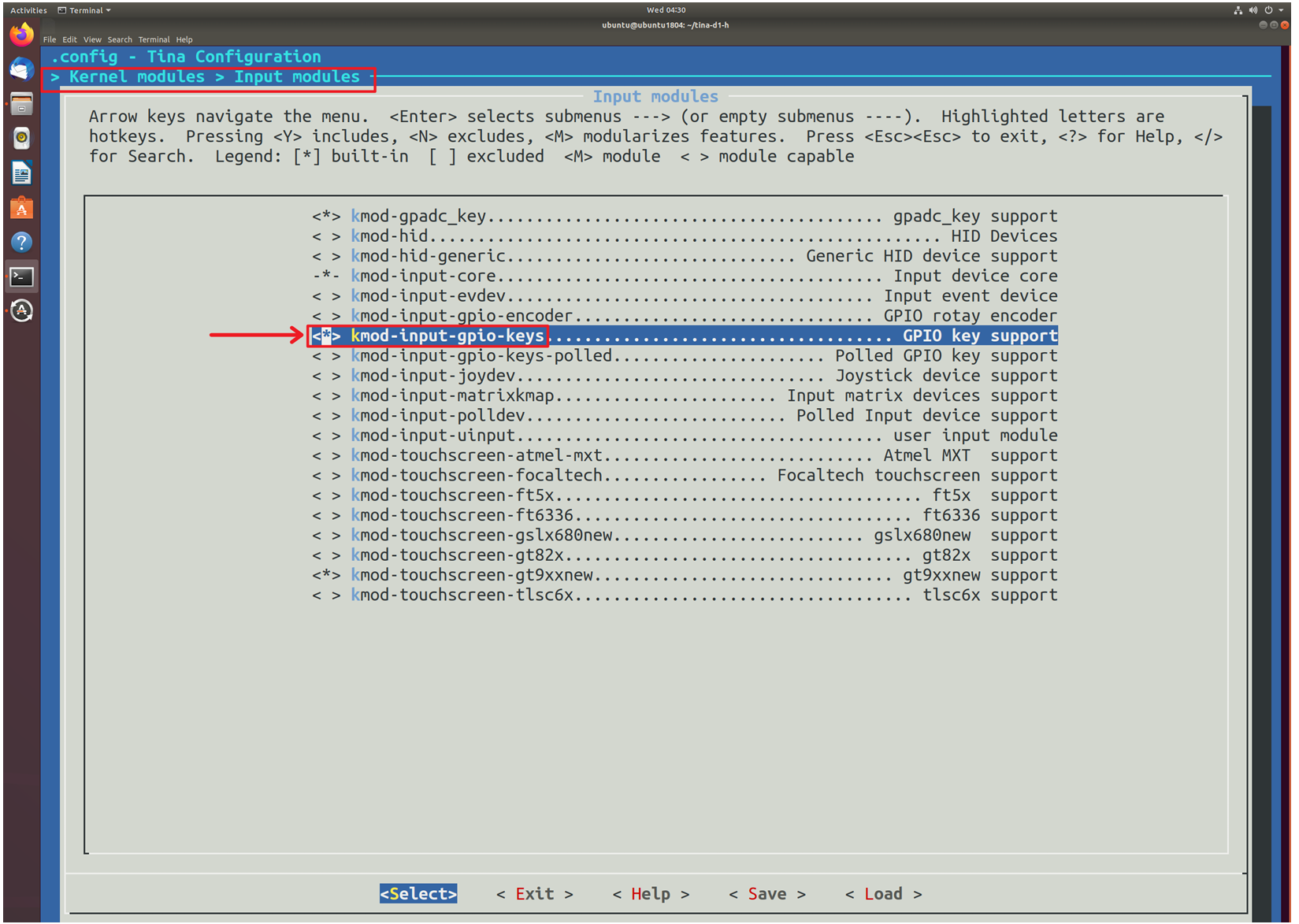

5.2 找到 gpio-keys 模块

在菜单中依次进入：

text

复制代码
Kernel modules  --->
    Input modules  --->
        [*] kmod-input-gpio-keys  ---> GPIO key support

使用 Y 键选中该项（变为 <*>）。注意我们不需要 kmod-input-gpio-keys-polled（轮询方式），除非你的按键不适合中断方式。

5.3 保存配置

按 Esc 两次退出到主界面，选择 <Save>，确认保存为 .config，然后退出。

配置保存后，Tina 会在后续 make 时自动将 CONFIG_KEYBOARD_GPIO 等选项写入内核的 .config，并编译 gpio-keys.ko 模块。

六、编译、打包与烧录（⭐⭐ 重点掌握）

6.1 编译系统

bash

复制代码
# 在 SDK 根目录执行
make -j$(nproc)

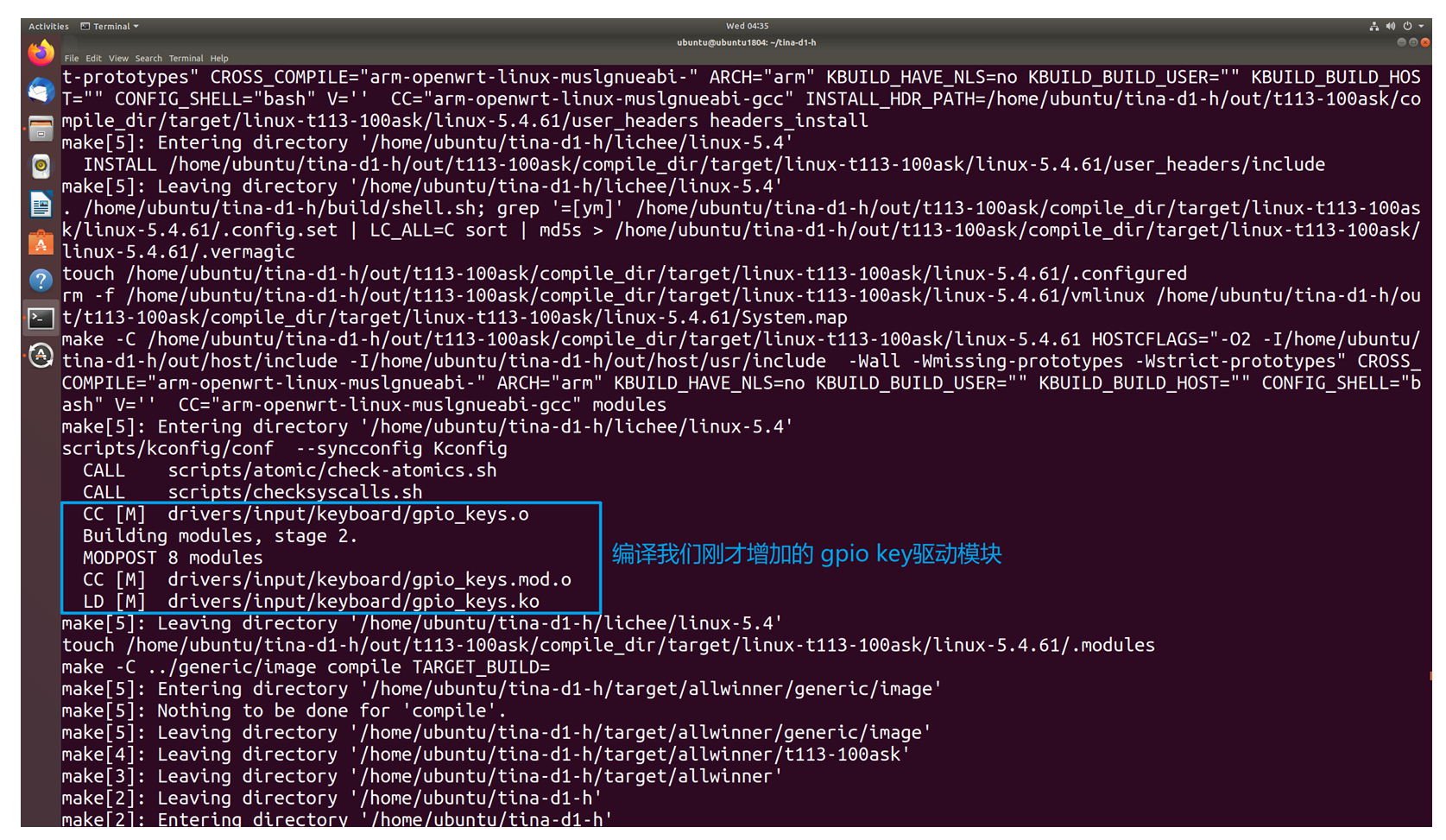

编译过程中，你会看到系统编译 gpio_keys.ko 模块的日志（类似下图）：

text

复制代码
CC [M]  drivers/input/keyboard/gpio_keys.o
Building modules, stage 2.
CC [M]  drivers/input/keyboard/gpio_keys.mod.o
LD [M]  drivers/input/keyboard/gpio_keys.ko

6.2 打包镜像

bash

复制代码
pack

打包成功后，最终镜像路径为：

text

复制代码
/home/ubuntu/tina-d1-h/out/t113-100ask/tina_t113-100ask_uart3.img

使用 ls -lh 查看大小（约43MB）。

6.3 烧录镜像

将镜像复制到 Windows（通过共享文件夹或拖拽），使用 PhoenixSuit 线刷到开发板的 SPI NAND 中。

七、验证按键功能（⭐⭐⭐ 必须掌握）

烧录完成后，启动开发板，通过串口登录。

7.1 检查模块是否已自动加载

首先查看 lsmod，看 gpio_keys 是否已在模块列表中：

bash

复制代码
lsmod | grep gpio_keys

如果未出现，需要手动安装或设置开机自动加载（后面会讲）。按照预期，Tina 默认不会自动加载 gpio_keys.ko，需要手动处理。

7.2 手动加载模块

进入模块目录并手动安装：

bash

复制代码
cd /lib/modules/5.4.61/
insmod gpio_keys.ko

加载后，内核日志会显示：

text

复制代码
input: gpio-keys as /devices/platform/gpio-keys/input/input3

此时新的输入设备节点 /dev/input/event3 已创建。

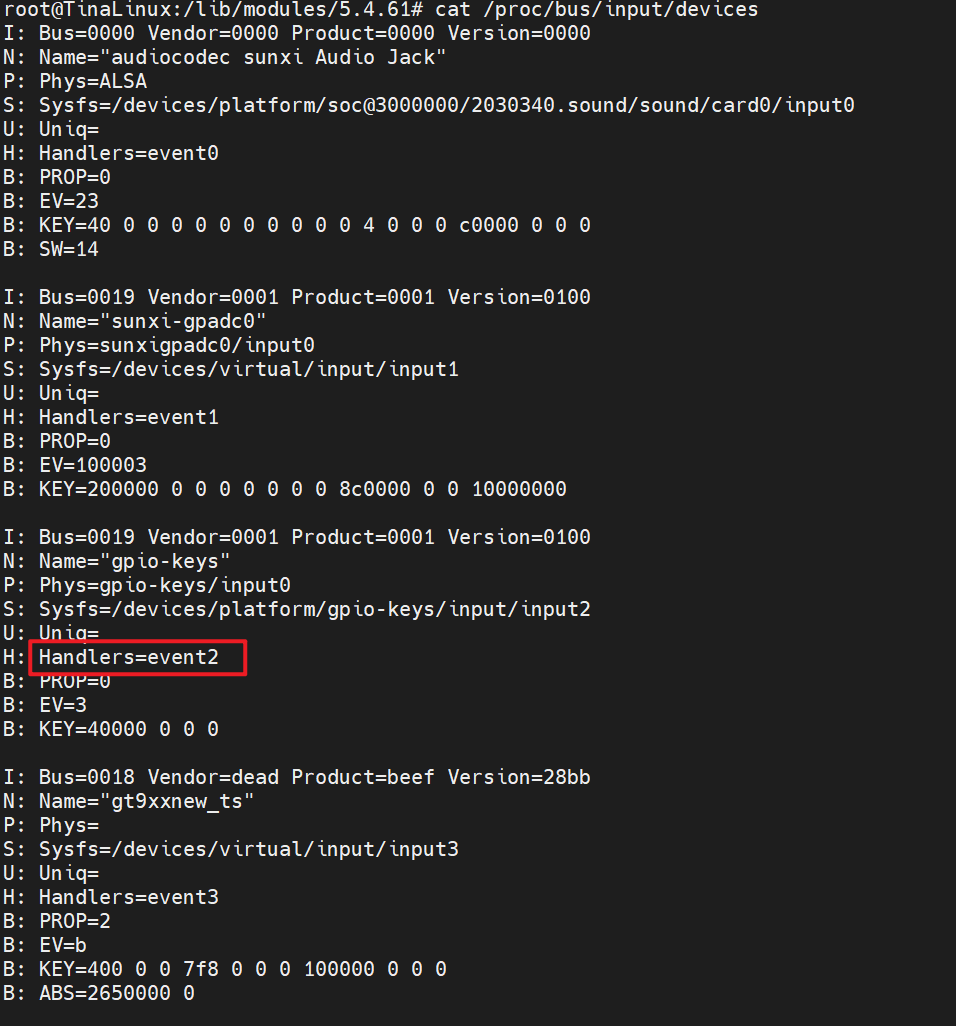

7.3 查看输入设备列表

bash

复制代码
cat /proc/bus/input/devices

在输出中找到 gpio-keys 段，确认其对应的 H 行（Handlers）为 event2。

7.4 测试按键事件

bash

复制代码
cat /dev/input/event2

然后按下开发板上的 USER KEY 按键，终端上应出现二进制乱码输出（表明有数据上报）。你也可以使用 hexdump 查看具体数据：

bash

复制代码
hexdump /dev/input/event3

按下按键会输出类似：

text

复制代码
0000000 0a9a 0000 3b2c 0008 0001 0072 0001 0000
...

其中 0001 0072 中的 0x72 就是十进制 114，即 KEY_VOLUMEDOWN。说明按键驱动工作正常。

7.5 设置开机自动加载

为了避免每次都要 insmod，可以修改系统启动脚本 /etc/init.d/rc.modules：

bash

复制代码
vi /etc/init.d/rc.modules

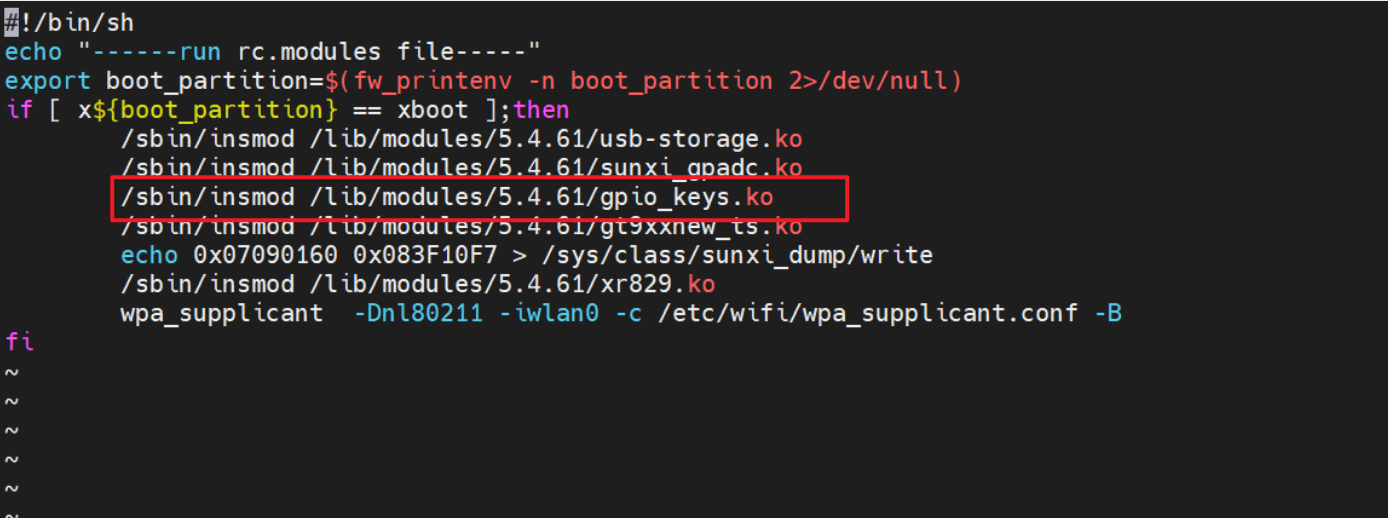

在文件中仿照其他 .ko 的加载方式，添加一行：

bash

复制代码
/sbin/insmod /lib/modules/5.4.61/gpio_keys.ko

保存后重启，系统即会自动加载 gpio_keys 模块。

八、进阶：理解 GPIO 配置的格式

在设备树中，gpios = <&pio PB 4 GPIO_ACTIVE_LOW>; 是一个简化的写法。更完整的 GPIO 属性在旧版设备树中可能使用 6 个数字：

text

复制代码
gpios = <&pio  bank  pin  mux  pull  drive  data>;

对应关系：

字段 含义 示例值
&pio 指向哪个 Pinctrl 控制器 &pio 或 &r_pio
bank GPIO 组 PB 对应数值 1? 但设备树中通常直接写 PB，由宏转换
pin 组内序号 4
mux 复用模式，输入为 0, 输出为 1 0（输入）
pull 上下拉，0=禁用,1=上拉,2=下拉 0
drive 驱动能力 通常 0xffffffff 表示默认
data 输出电平（仅输出时有效） 0xffffffff 忽略

但在新的设备树中，gpios = <&pio PB 4 GPIO_ACTIVE_LOW>; 使用了 GPIO 子系统中定义的标志宏，更简洁。

九、常见问题排查

现象 可能原因 解决方法
lsmod 看不到 gpio_keys 模块未编译或未安装 检查 make menuconfig 中是否选中，重新 make
insmod 失败，提示 Unknown symbol 依赖模块未加载 检查 input-core 是否已编译进内核
按键无反应，cat /dev/input/eventX 无输出 设备树配置错误或引脚冲突 检查 gpios 的引脚号和极性，确认无其他设备占用 PB4
按键上报乱码，但无正确键值 测试工具问题 用 hexdump 查看具体上报数据，确认 linux,code 值正确

十、面试官提问环节

第1问：设备树中 gpio-keys 节点的 compatible 属性为什么是 "gpio-keys"？它如何匹配驱动？

参考答案 ：
compatible 属性是设备树与内核驱动匹配的关键字段。内核中的 gpio-keys 驱动通过 of_match_table 声明自己支持 "gpio-keys"。当内核解析设备树时，发现节点 compatible 为 "gpio-keys"，就会调用该驱动的 probe 函数来初始化设备。

第2问：Pinctrl 子系统中的 default 和 sleep 状态是什么意思？什么时候会切换？

参考答案：

  • default：系统正常运行时的引脚状态（如 UART 的 TX/RX 引脚工作在 UART 模式）。
  • sleep：系统进入休眠状态时的引脚状态，通常会将引脚设置为 gpio_in 或高阻态以节省功耗。
    当系统通过 pm_runtime 或 suspend/resume 切换电源状态时，Pinctrl 框架会自动调用 pinctrl_select_state 来切换引脚配置。

第3问：为什么在 TinaSDK 中不能直接用 make kernel_menuconfig 来永久保存内核配置？应该怎么做？

参考答案 ：

因为 TinaSDK 的内核配置是由多个片段动态合并而成的（generic/config-5.4 + board/linux/config-5.4）。直接修改 .config 会在下次 make 时被覆盖。正确做法是通过 make menuconfig（Tina主配置）中的 Kernel modules 选项来选择需要的内核模块，这些选项会被转化为内核配置片段，永久保存在 modules.mk 或 config-5.4 中。如果需要修改更深层次的内核选项，应修改板级 config-5.4 文件。

第4问：在验证按键时，cat /dev/input/event3 出现乱码，这是否代表失败？怎样正确观察按键事件？

参考答案 ：
cat 将二进制数据直接打印到终端会造成乱码，这并不代表失败，反而说明有数据上报。要正确查看按键事件，可以使用 hexdump /dev/input/event3 查看十六进制数据，或者安装 evtest 工具：evtest /dev/input/event3，它会解析并显示每个事件的具体类型、键值和状态。

十一、总结

本文带你完整走了一遍为 T113 开发板添加用户按键驱动支持的流程，包括：

  1. 硬件分析：从原理图找到 USER KEY 的引脚 PB4 和极性。
  2. 设备树修改 ：添加 gpio-keys 节点，配置 GPIO 和键值。
  3. 内核模块配置 ：在 Tina 的 make menuconfig 中选中 kmod-input-gpio-keys。
  4. 编译与烧录 ：执行 make 和 pack，生成镜像并烧录。
  5. 验证与动手 ：手动加载模块，用 hexdump 或 evtest 测试，最后设为开机自动加载。

同时，你还深入了解了 Pinctrl 子系统的概念、设备树中 GPIO 配置的格式，以及 TinaSDK 中内核模块的配置机制。

学习阶段 任务
⭐ 入门 按本文步骤完成按键驱动添加，成功看到按键事件。
⭐⭐ 进阶 修改 linux,code 为其他值（如 KEY_POWER），并观察上层应用反应。
⭐⭐⭐ 高级 查阅 Pinctrl 驱动源码，理解引脚状态切换的实现细节。

整个系列完结撒花！ 你从一个完全不懂嵌入式 Linux 的小白，到现在已经能够独立为开发板添加 LCD 触摸屏和按键驱动，理解和修改设备树，配置内核模块，烧录验证。你已经具备了嵌入式 Linux 驱动开发的初步能力。后续可以深入学习 I2C/SPI 子系统、设备树语法、内核调试等高级主题。

祝你职场顺利，考核满分！🎉
