为什么有的方案一落地就"翻车"？因为理论、仿真与实验各自为政。真正的可靠设计，离不开这三驾马车的闭环验证：理论计算定方向，仿真分析降风险，实验测试出真知。
三者相互印证，才能让方案经得起推敲、扛得住交付。本文拆解这套核心逻辑，帮您减少试错、提升决策底气。
在我十几年的项目管理、产品研发，或者培训，技术指导的过程中，发现关于仿真分析与实验测试数据偏差的影响因素与解决方案，今天分享给大家。
实际上，在近两年的直播过程中，有很多人在直播间问，哪个软件更准，仿真结果准不准，与实验测试偏差较大的问题。
一般来说，实验测试和仿真分析结果偏差5℃以上，肯定是有原因的，有迹可循的，就和"破案"一样，根据蛛丝马迹，按照我们的思路，抽丝剥茧，一定可以找到破解之法。
可以从以下多个方面（但不限于）进行检查，
-
系统模型
-
工艺与组装
-
内部传导
-
边界条件
-
元器件损耗
-
器件材料
-
测试点位
1.系统模型
确认3D数值模型与实际打样的实物模型是否有出入，对于热设计有影响的地方一定得关注。

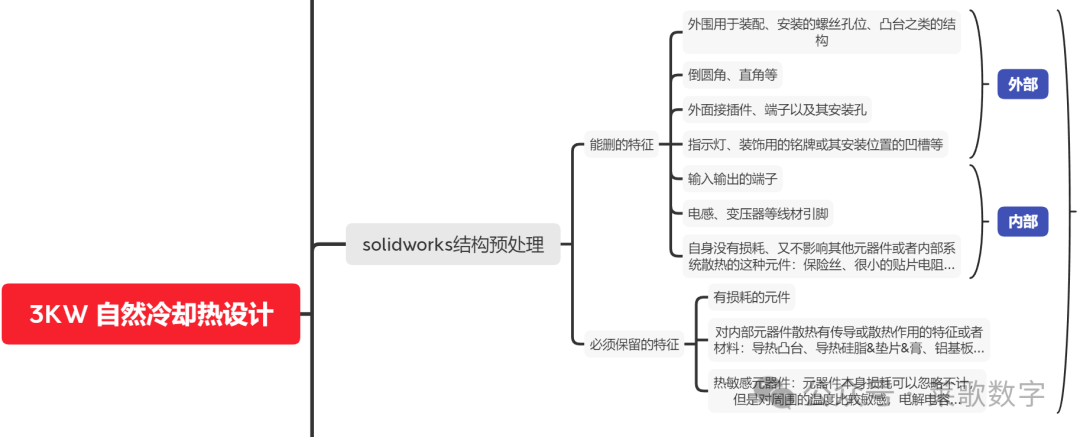

不影响的地方可以在仿真的时候删掉，具体可参考我们之前分享的一篇文章，点击下方链接可以了解详情。
2.工艺与组装
表面工艺处理，直接影响辐射散热的效率，不同的表面处理，散热器的表面辐射系数不一样，在自然对流的散热情况下，我们需要重点关注。

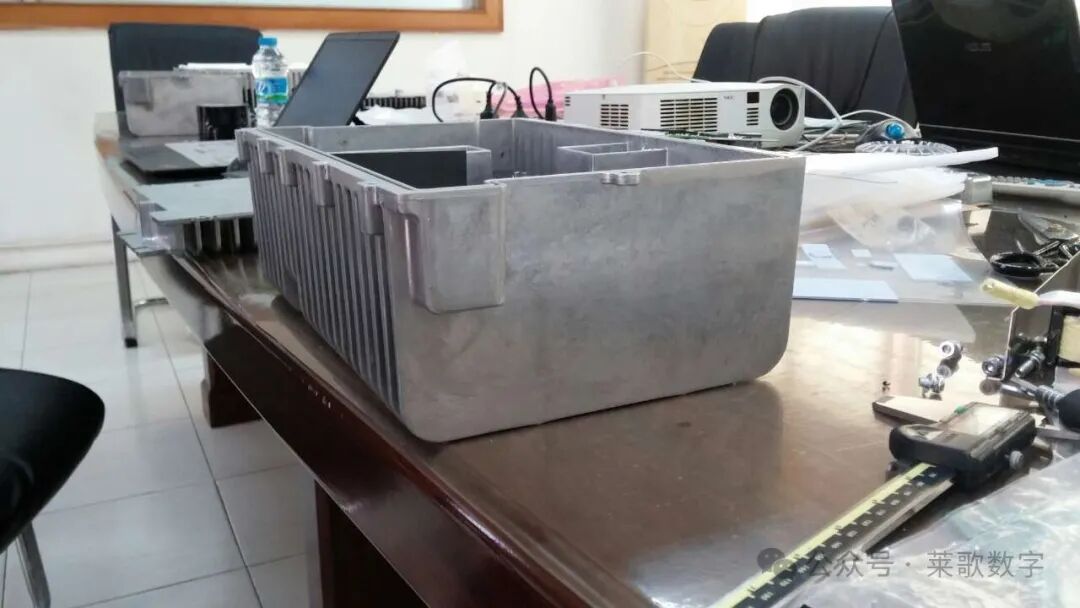

上下盖板的装配是否良好，也会影响系统的密封，零部件间隙的导热性能，如下图所示
3.内部传导

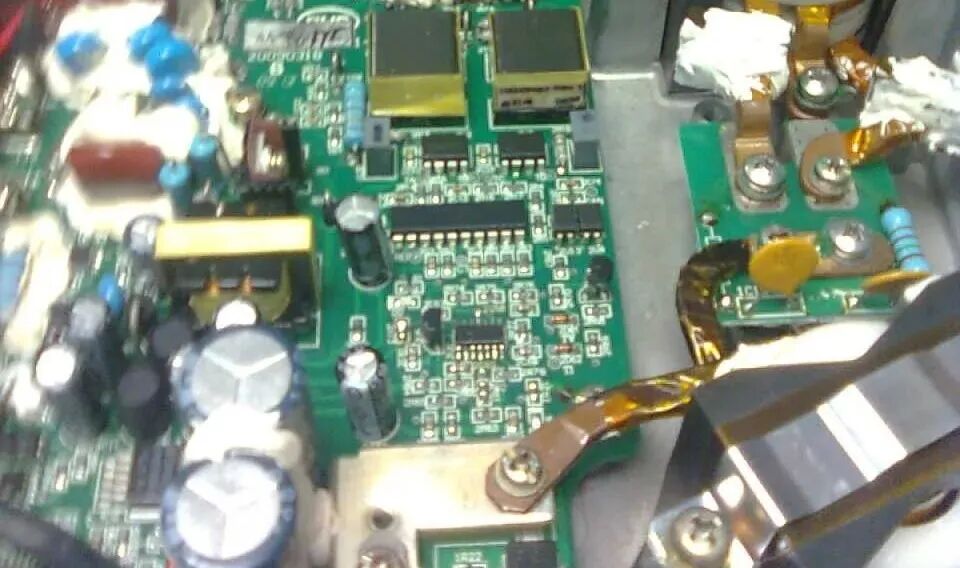

导热硅脂、导热垫片、灌封胶，结构间隙，PCB的热过孔等详情，对于PCB板级、模块级以及系统级的热管理都会影响很大，可能会造成损耗较大的元器件局部温升过高。
热过孔能传递电路板厚度方向热量，改善电路厚度方向导热系数偏小的措施。
在没有热过孔的情况下，该方向的导热系数可差几倍，所以如果忽略了热过孔，会导致较大结果差异。

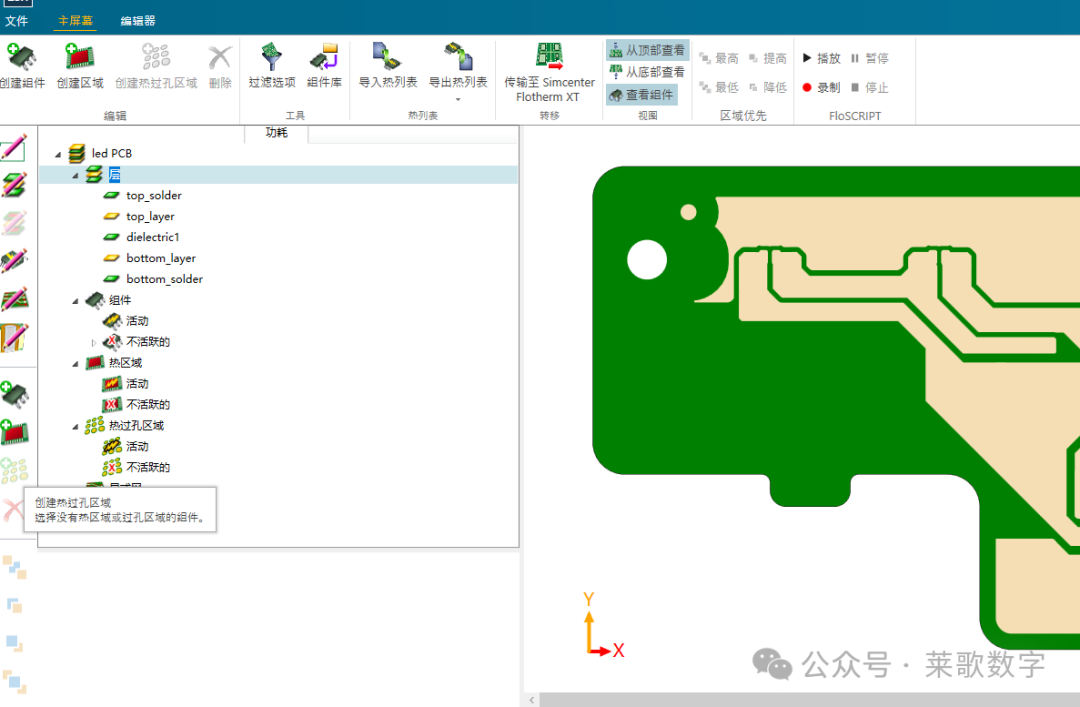

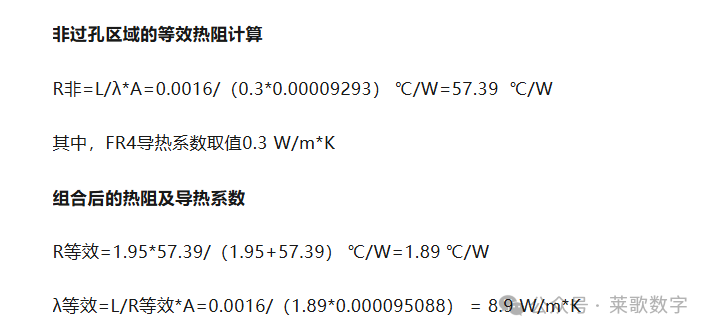

热过孔的导热系数与等效热阻计算，可点击下方链接进行了解。
4.边界条件与参数选型等

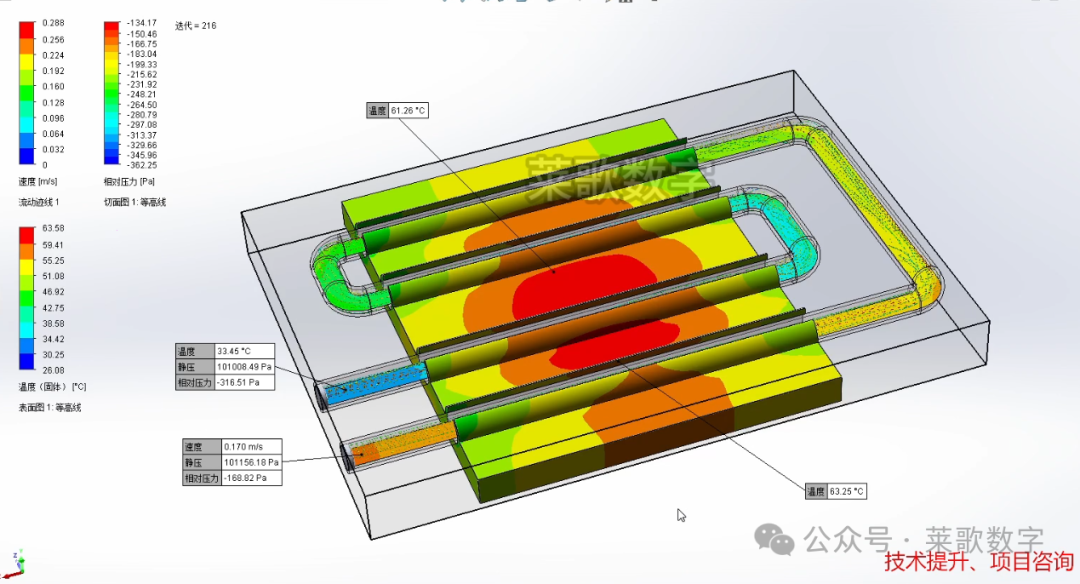

环境温度、压强（高海拔），风扇的实际风量与供应商给的PQ曲线的仿真工作点偏差。
排查方法可按照下方链接的手段进行。
5.元器件损耗

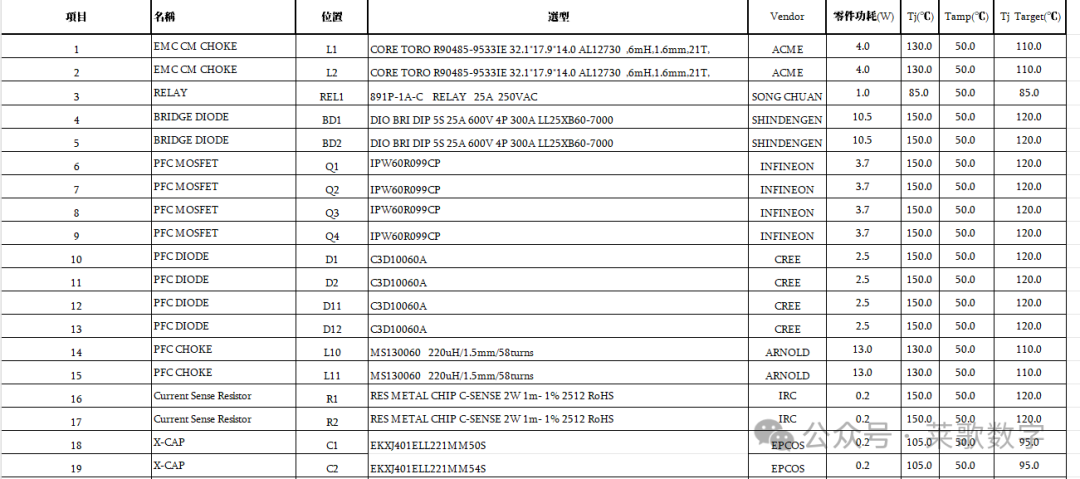

损耗清单
元器件的损耗与实际的温度测试结果有直接关系，所以如果给出的损耗与实际元器件的工况下损耗不一致，就会导致结果有偏差。
关于功率器件的损耗计算方法，之前我们分享过很多，具体可以点击下方链接了解详情。
6.器件材料
元器件封装、具体结构、导热材料的参数、散热器、工质等的导热系数、热容、密度、粘度等关键参数都会直接影响仿真的结果。
7.测试点位
实际测试点位与仿真分析的测试点位的差异，也会导致元器件温度、流阻等数据偏差。
并且有些元器件是经过简化处理，对于内部的温度，有时会经过理论的换算，这些差异都得考虑进去。
相关测试点位，有一些国标可以参考，见下方链接。
方案设计的本质，不是选一条捷径，而是建一条闭环。理论、仿真、实验，缺一环则废，合三则为王。
如果您曾因"仿真很美好、实测很糟糕"吃过亏，或正在搭建更严谨的设计流程，欢迎点赞、在看 支持我们；也请转发给研发团队共同讨论，少走弯路才是最高效的降本。
