rockx人脸检画框测大体流程
本次代码主要实现如何通过rockx的框架进行人脸的检测，并把人脸画出来。具体的流程如下：

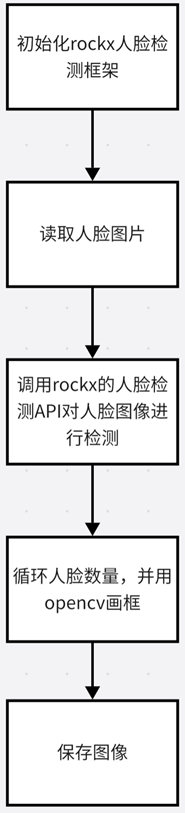

总共分成四步，第一步是初始化rockx人脸检测框架、第二步是读取人脸图片、第三步是调用rockx的人脸检测API对其进行人脸检测、第四步循环人脸数量并使用Opencv进行画框、第五步保存图像.
1.初始化 rockx 人脸检测框架

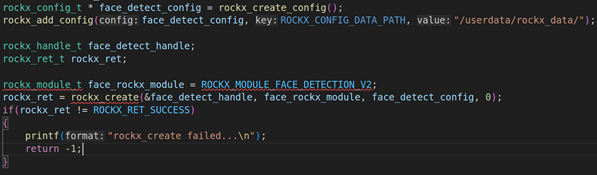

上图是初始化步骤，首先要使用rockx_create_config 分配rockx_config_t结构体，并使用rockx_add_config 把对应的rockx路径配置进去，在我们的板子里面在**/userdata/rockx_data** 里面，并使用rockx_create创建rockx_handle_t句柄。
2.读取人脸图片
读取对应的人脸图片，在rockx里面用rockx_image_read来读取对应的人脸图片。并把人脸的特征数据传入到rockx_image_t结构体里面。
3.调用 rockx 的人脸检测 API 对其进行人脸检测

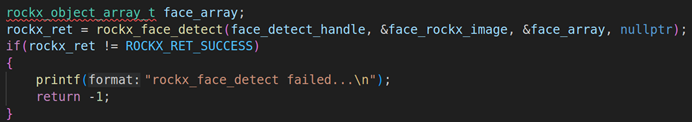

调用rockx_face_detect 对图片进行人脸检测，这里的输入的是input_image ，这个是由rockx_image_read 读取的图片数据，输出的数据是rockx_object_array_t ， 后面的数据则都是通过rockx_object_array_t来处理。
4.循环人脸数量并使用 Opencv 进行画框

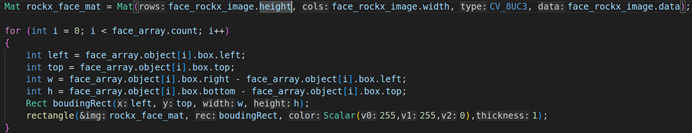

循环人脸数量，人脸数量是face_array.count。然后获取人脸的坐标属性，这里的坐标属性就是left、top、w、h，并用OPENCV把input_image转换成Mat矩阵( Mat tmp_img = Mat(input_image.height, input_image.width, CV_8UC3, input_image.data))，转换完成之后再使用rectangle把坐标转换成矩形。
5.保存人脸检测的图片
最后用imwrite保存人脸检测后的图片，并使用rockx_destroy销毁rockx_handle_t。

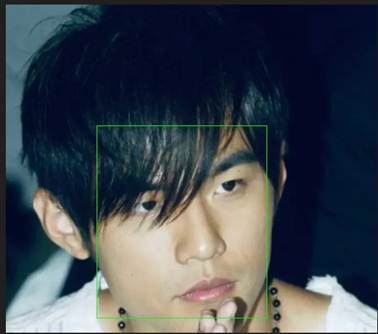

最后的效果：
可以看到周董的脸上就已经出现矩形检测的框框。
cs
/****************************************************************************
*
* Copyright (c) 2017 - 2019 by Rockchip Corp. All rights reserved.
*
* The material in this file is confidential and contains trade secrets
* of Rockchip Corporation. This is proprietary information owned by
* Rockchip Corporation. No part of this work may be disclosed,
* reproduced, copied, transmitted, or used in any way for any purpose,
* without the express written permission of Rockchip Corporation.
*
*****************************************************************************/
#include <stdio.h>
#include <memory.h>
#include <sys/time.h>
#include "rknn_rockx_include/rockx_type.h"
#include "rknn_rockx_include/utils/rockx_config_util.h"
#include "rknn_rockx_include/utils/rockx_image_util.h"
#include "rockx.h"
#include <opencv2/opencv.hpp>
#include <opencv2/imgcodecs.hpp>
using namespace cv;
int main(int argc, char **argv)
{
const char * img_path = argv[1];
rockx_config_t * face_detect_config = rockx_create_config();
rockx_add_config(face_detect_config, ROCKX_CONFIG_DATA_PATH, "/userdata/rockx_data/");
rockx_handle_t face_detect_handle;
rockx_ret_t rockx_ret;
rockx_module_t face_rockx_module = ROCKX_MODULE_FACE_DETECTION_V2;
rockx_ret = rockx_create(&face_detect_handle, face_rockx_module, face_detect_config, 0);
if(rockx_ret != ROCKX_RET_SUCCESS)
{
printf("rockx_create failed...\n");
return -1;
}
rockx_image_t face_rockx_image;
rockx_image_read(img_path, &face_rockx_image, 1);
rockx_object_array_t face_array;
rockx_ret = rockx_face_detect(face_detect_handle, &face_rockx_image, &face_array, nullptr);
if(rockx_ret != ROCKX_RET_SUCCESS)
{
printf("rockx_face_detect failed...\n");
return -1;
}
Mat rockx_face_mat = Mat(face_rockx_image.height, face_rockx_image.width, CV_8UC3, face_rockx_image.data);
for (int i = 0; i < face_array.count; i++)
{
int left = face_array.object[i].box.left;
int top = face_array.object[i].box.top;
int w = face_array.object[i].box.right - face_array.object[i].box.left;
int h = face_array.object[i].box.bottom - face_array.object[i].box.top;
Rect boudingRect(left, top, w, h);
rectangle(rockx_face_mat, boudingRect, Scalar(255,255,0),1);
}
imwrite("output_face_det.jpg", rockx_face_mat);
rockx_destroy(face_detect_handle);
return 0;
}代码详解
1. rockx_create_config()
rockx_config_t* rockx_create_config(void);
- 参数：无
- 返回值 ：指向新创建的
rockx_config_t配置对象的指针。 - 作用：创建一个空的配置对象，用于后续设置RockX模块的运行参数。
- 代码示例 ：
rockx_config_t * face_detect_config = rockx_create_config();这行代码创建了一个名为face_detect_config的配置对象，用来保存人脸检测模块的配置。
2. rockx_add_config()
rockx_ret_t rockx_add_config(rockx_config_t *config, const char *key, const char *value);
- 参数 ：
config：指向已创建的配置对象的指针。key：配置项的键名，是一个字符串。常用键为ROCKX_CONFIG_DATA_PATH，用于指定模型数据文件的存放路径。value：与key对应的配置项的值。
- 返回值 ：
rockx_ret_t枚举值，ROCKX_RET_SUCCESS表示成功，其他值表示失败。 - 作用：向配置对象中添加具体的配置键值对。
- 代码示例 ：
rockx_add_config(face_detect_config, ROCKX_CONFIG_DATA_PATH, "/userdata/rockx_data/");这行代码设置了模型文件的查找路径为/userdata/rockx_data/。
3. rockx_create()
rockx_ret_t rockx_create(rockx_handle_t *handle, rockx_module_t m, void *config, size_t config_size);
- 参数 ：
handle：rockx_handle_t类型的指针，用于接收创建成功的模块句柄。m：rockx_module_t枚举类型，指定要创建的模块功能。例如：ROCKX_MODULE_FACE_DETECTION_V2：V2版本的人脸检测模块。ROCKX_MODULE_OBJECT_DETECTION：目标检测模块。
config：指向配置对象rockx_config_t的指针。config_size：配置对象的大小，通常传入0即可。
- 返回值 ：
rockx_ret_t枚举值，ROCKX_RET_SUCCESS表示成功，其他值表示失败。 - 作用：根据指定的模块类型和配置，初始化RockX模块并创建操作句柄。这是使用任何RockX功能前必须先完成的初始化步骤。
- 这行代码创建了一个V2版本的人脸检测模块，并将操作句柄保存在
face_detect_handle中，后续所有检测操作都通过此句柄进行。
4. rockx_image_read
函数原型 ：
rockx_ret_t rockx_image_read(const char *img_path, rockx_image_t *image, int flag);
- 参数 ：
img_path：图像文件的路径字符串。image：指向rockx_image_t结构体的指针，用于存储读取到的图像数据。flag：读取图像的标志（Flag），通常1表示以彩色模式读取。
- 返回值 ：
rockx_ret_t枚举值，ROCKX_RET_SUCCESS表示成功，其他值表示失败。 - 作用 ：从文件路径读取图像，并将其数据填充到
rockx_image_t结构体中。 - 代码示例 ：
rockx_image_read(img_path, &face_rockx_image, 1);这行代码读取argv[1]路径下的图像，并将数据存入face_rockx_image结构体。
5. rockx_image_t 结构体
定义：这不是一个函数，而是一个用于存储图像信息的关键结构体。
- 成员 ：
width：图像的宽度（像素）。height：图像的高度（像素）。data：uint8_t*类型的指针，指向存储实际图像像素数据的连续内存块。pixel_format：图像的像素格式（如RGB、BGR等）。
- 作用：作为RockX SDK内部传递图像数据的标准容器。
- 代码示例 ：
Mat rockx_face_mat = Mat(face_rockx_image.height, face_rockx_image.width, CV_8UC3, face_rockx_image.data);这行代码巧妙地利用了rockx_image_t的成员，将其中的数据指针data、width和height共享给OpenCV的Mat对象，避免了数据拷贝，实现了零开销的格式转换。
6. rockx_face_detect
函数原型 ：
rockx_ret_t rockx_face_detect(rockx_handle_t handle, rockx_image_t *in_image, rockx_object_array_t *out_objects, void *extra);
- 参数 ：
handle：由rockx_create创建的人脸检测模块句柄。in_image：指向rockx_image_t的指针，为输入图像。out_objects：指向rockx_object_array_t结构体的指针，用于接收检测到的人脸数组。每个对象（object[i]）都包含一个box矩形框（left,top,right,bottom）。extra：扩展参数，通常设置为nullptr。
- 返回值 ：
rockx_ret_t枚举值，ROCKX_RET_SUCCESS表示成功，其他值表示失败。 - 作用 ：对输入图像执行人脸检测，并将检测结果（如人脸位置框）返回到
out_objects中。 - 代码示例 ：这行代码对之前读取的图像
face_rockx_image进行人脸检测，检测到的人脸信息（如位置、大小）会被保存至face_array中。
7. rockx_destroy
函数原型 ：
rockx_ret_t rockx_destroy(rockx_handle_t handle);
- 参数 ：
handle：要销毁的RockX模块句柄。
- 返回值 ：
rockx_ret_t枚举值，ROCKX_RET_SUCCESS表示成功。 - 作用 ：销毁由
rockx_create创建的RockX模块句柄，并释放其占用的所有资源。这是一个必须调用的清理函数，以防止内存泄漏。 - 代码示例 ：
rockx_destroy(face_detect_handle);这行代码释放了face_detect_handle所关联的人脸检测模块资源。
