01 研究背景：为什么太赫兹FSS这么重要？
频率选择表面（Frequency Selective Surface, FSS）是一种周期性电磁结构，可以实现对特定频率电磁波的选择性透过或反射。传统上，FSS 被广泛用于：
-
电磁屏蔽
-
微波滤波器
-
雷达罩
-
吸波体
而在太赫兹（THz）频段 ，FSS 的一个重要新兴应用是生物化学传感 。已有研究表明，加入 FSS 结构后，传感器的灵敏度可以比无 FSS 结构时提高 10⁴ 到 10¹⁰ 倍，在真菌、细菌、农药残留等检测中展现出巨大潜力。
然而，太赫兹频段对 FSS 结构尺寸要求极小，传统光刻工艺存在对准误差大、结构精度低的问题。因此，如何高精度地制造微米级 FSS 结构，是该领域的核心技术难点。
02 研究目的
本文的研究目标非常明确：
利用电子束光刻（EBL）结合湿法蚀刻技术，在石英基底上制造可用于太赫兹频段的圆形缝隙 FSS，并系统评估制造公差对结构尺寸与性能的影响。
具体包括：
-
设计三种不同半径的圆形缝隙 FSS
-
优化蚀刻工艺时间
-
测量实际制造公差
-
分析公差对谐振频率和传输幅度的影响
03 研究方法
3.1 结构设计（CST 仿真）
使用 CST 软件设计了三种圆形缝隙结构，其半径分别为：
| 模式 | 设计半径（μm） | 对应频率（THz） |
|---|---|---|
| 1 | 28.27 | ~1.80 |
| 2 | 36.55 | --- |
| 3 | 31.10 | --- |
谐振频率由圆周长决定：

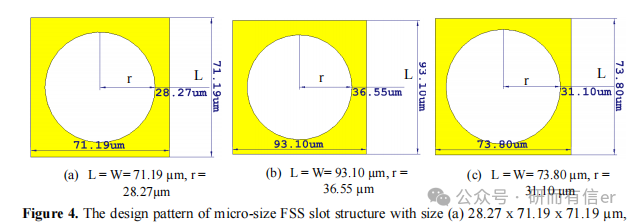

图4（原文Page 6）：三种FSS圆形缝隙的设计尺寸图。
3.2 基底与金属层
-
基底：400 μm 厚石英晶圆（Z-cut）
-
金属层：0.5 μm 铝（热蒸发沉积）
3.3 核心工艺：EBL + 湿法蚀刻
-
光刻胶：PMMA
-
电子束光刻参数：
-
加速电压：100 kV
-
电子束电流：2 nA
-
线剂量：1000 μC/cm²
-
-
显影：MIBK : IPA = 1:3，60秒
-
蚀刻液：磷酸+硝酸+乙酸混合液
-
去胶：丙酮

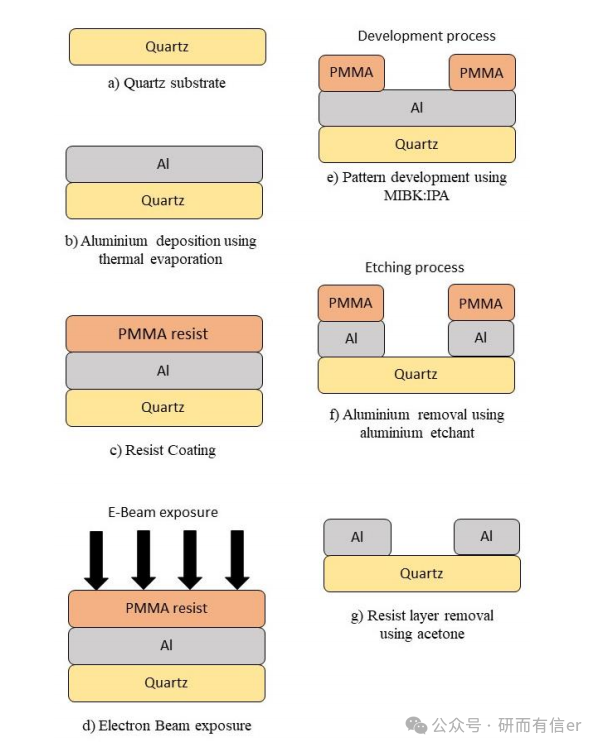

图1（原文Page 4）：完整的FSS制造工艺流程（a-g）。
04 研究过程
4.1 蚀刻时间优化（非常关键）
作者对比了三种蚀刻时间：
| 蚀刻时间 | 结果 |
|---|---|
| 60 秒 | 严重过蚀刻，结构完全破坏 |
| 40 秒 | 仍存在过蚀刻，槽之间连通 |
| 20 秒 | 结构清晰，符合设计 |

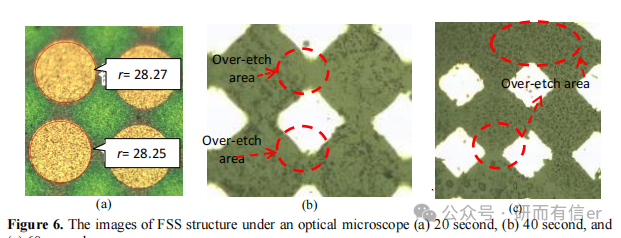

图6（原文Page 7）：20秒、40秒、60秒蚀刻后的光学显微镜图像对比。
结论：本工艺条件下，20秒是最优蚀刻时间。
4.2 结构与材料表征
-

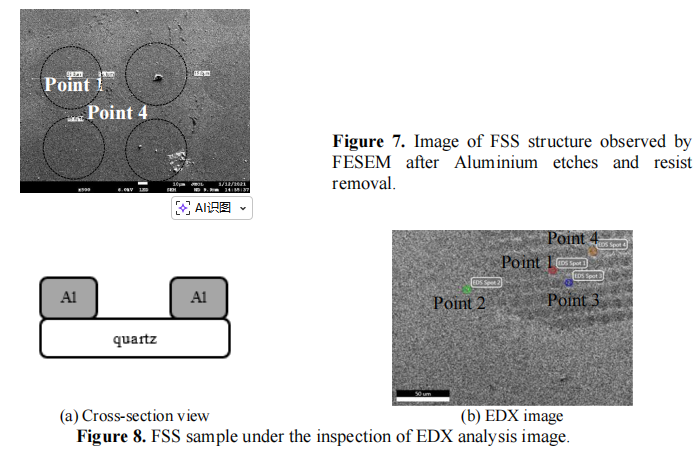

FESEM（图7，Page 7）：确认圆形缝隙形貌
-
EDX（图8，Page 7）：验证铝与石英的元素分布
-

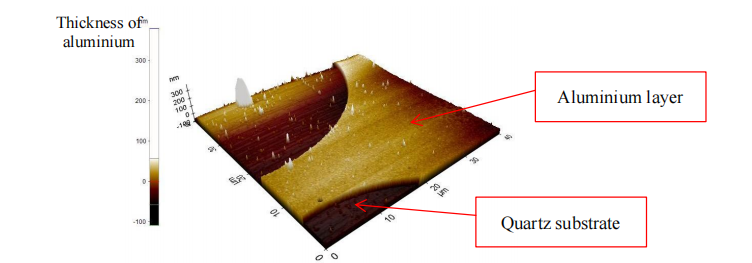

AFM（图9，Page 8）：确认缝隙区域铝被完全去除
05 研究重难点
重难点一：湿法蚀刻的各向同性
湿法蚀刻是各向同性 的，会在金属层下方产生底切（undercut），导致实际结构比设计尺寸偏大。

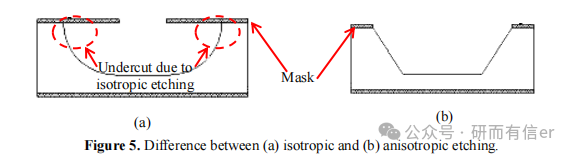

图5（原文Page 6）：各向同性（湿法）与各向异性（干法）蚀刻的对比示意图。
重难点二：制造公差控制
实际测量得到的制造公差约为 ±1.5 μm：
| 模式 | 设计半径（μm） | 实际半径（μm） | 公差（μm） |
|---|---|---|---|
| 1 | 28.27 | 29.76 | ±1.49 |
| 2 | 36.55 | 38.04 | ±1.49 |
| 3 | 31.10 | 32.61 | ±1.51 |

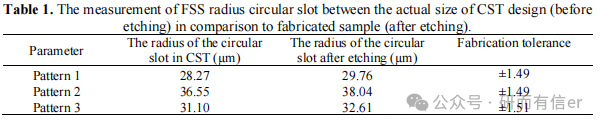

表1（原文Page 8）：设计尺寸 vs 实际尺寸对比表。
06 研究结论
-
成功制造了可用于太赫兹频段的圆形缝隙 FSS，采用 EBL + 湿法蚀刻工艺。
-
最优蚀刻时间为 20 秒，过长时间会导致严重过蚀刻。
-
湿法蚀刻带来的各向同性底切 导致制造公差约为 ±1.5 μm。
-
该公差会带来：
-
谐振频率轻微下降（如模式1：1.80 THz → 1.79 THz）
-
传输幅度轻微上升（0.91 → 0.94）
-

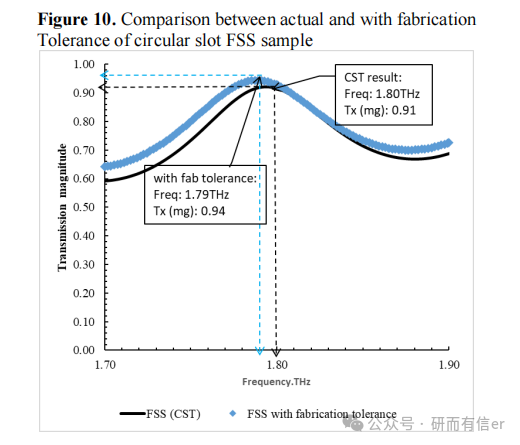

图10（原文Page 9）：设计 vs 带公差后的FSS传输性能对比曲线。
07 未来展望
作者明确指出：
采用干法蚀刻（各向异性）可有效减少底切，从而降低制造公差。
此外，未来工作还可以包括：
-
将该FSS结构实际应用于太赫兹生物/化学传感
-
进一步缩小特征尺寸，向更高频段（>2 THz）拓展
-
结合柔性或聚合物基底，提升集成度与可穿戴传感能力
写在最后
这篇论文虽然篇幅不长，但完整走通了一条从设计 → 仿真 → 微纳加工 → 表征 → 性能反馈的技术闭环。对于从事太赫兹器件、微纳加工或电磁超表面研究的读者来说，具有非常实用的参考价值。
一句话总结：
想在高频段做FSS？EBL是精度保证，但湿法蚀刻的公差你必须心中有数。
