当前消费电子行业已迈入微创新、快迭代新阶段，TWS 耳机、智能手机、笔记本、AR 眼镜等产品集成复杂自由曲面、超薄结构与微型化组件，同时兼顾轻量化与人机工学，设计全流程持续逼近工程极限。
消费电子设计核心痛点
传统设计手段难以适配现代精密、复杂、轻薄化产品需求，核心瓶颈集中于四大环节：
1、概念设计：曲面数字化失真
设计师制作油泥 / 泡沫实体原型后，传统方案仅能采集稀疏特征点，无法还原A 级曲面（Class A Surface）；手工描线易导致 R 角、腰线等关键造型特征数字化严重失真，破坏设计美学。
2、逆向工程：数据获取低效且破坏性强
竞品拆解分析依赖物理测量，效率极低，且无法获取卡扣、天线槽、摄像头避位等微细复杂特征数据；剖切取样会破坏样品，无法进行二次校验，形成数据获取盲区。
3、结构设计：空间堆叠依赖经验，易产生干涉
堆叠设计依赖二维图纸与经验进行空间推演，CNC手板实配后才易暴露螺丝柱断裂、卡扣过盈不足、屏幕与中框段差等问题，导致设计返工率高、周期拉长。
4、模具设计：变形预判滞后，修模成本高昂
模具设计仅靠经验设定材料收缩率，需待 T0 试模件产出后才能观测实际变形；若变形超差，修模成本高、周期长，形成试错式开发模式。
蓝光3D扫描技术解决方案

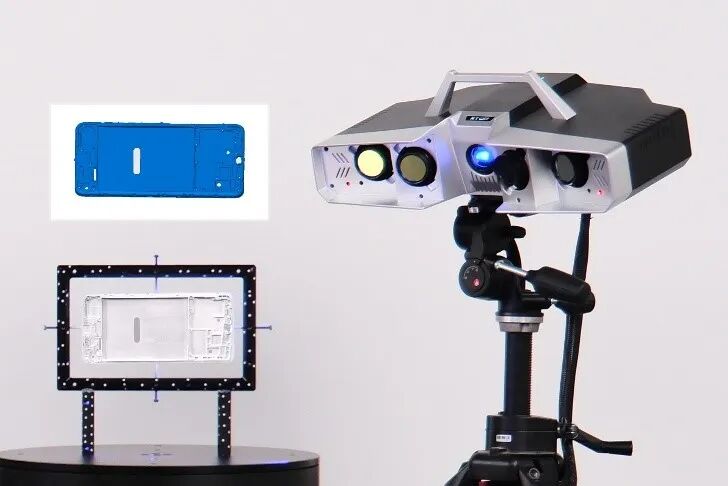

新拓三维 XTOM 拍照式蓝光三维扫描仪，通过投射窄带蓝光条纹至被测表面，由高分辨率工业相机捕获形变图案，解算生成高密度三维点云。其非接触式测量、微米级精度、秒级数据采集、全尺寸覆盖的特性，完美适配消费电子小微、轻薄、精密、复杂曲面的设计需求，成为贯穿产品设计全流程的数字化核心工具。
XTOM 蓝光三维扫描技术可系统化赋能消费电子设计全链路：逆向工程与竞品分析、快速原型设计与验证、模具与结构件数据输入、外观与结构曲面造型优化，实现设计流程数字化闭环。
3C产品设计典型应用场景
0 1
概念设计与A级曲面验证
场景：实体原型高精度数字化与造型偏差校验。
传统局限：仅能拍照或稀疏打点，无法获取高质量连续曲面数据。
技术应用：
全尺寸高精度扫描：5分钟内完成原型 360° 扫描，生成含数百万点云的STL网格模型，完整还原造型细节。
A 面数模比对：将扫描实物数据与理论 A 级曲面数模三维对齐，量化分析造型偏差，精准校验设计还原度。
应用价值：实现设计灵感无损数字化转化，避免曲面失真导致的反复修改，缩短造型迭代周期。

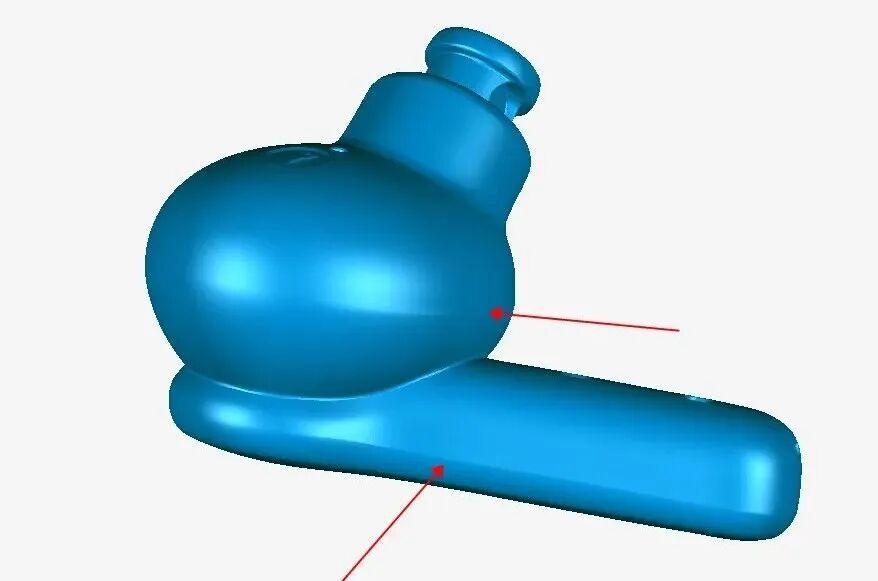

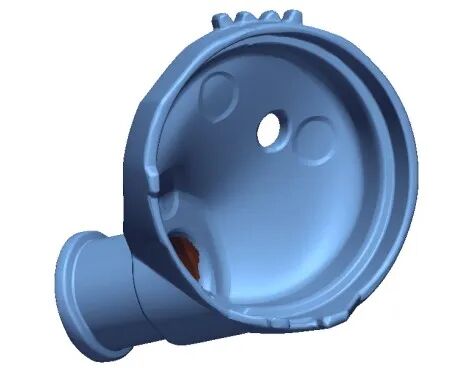

耳机外轮廓3D扫描数据（轮廓细节、边缘和配合线清晰）
02
逆向工程与竞品数字化重构
场景：注塑件/竞品三维重建、结构解析与壁厚分析。

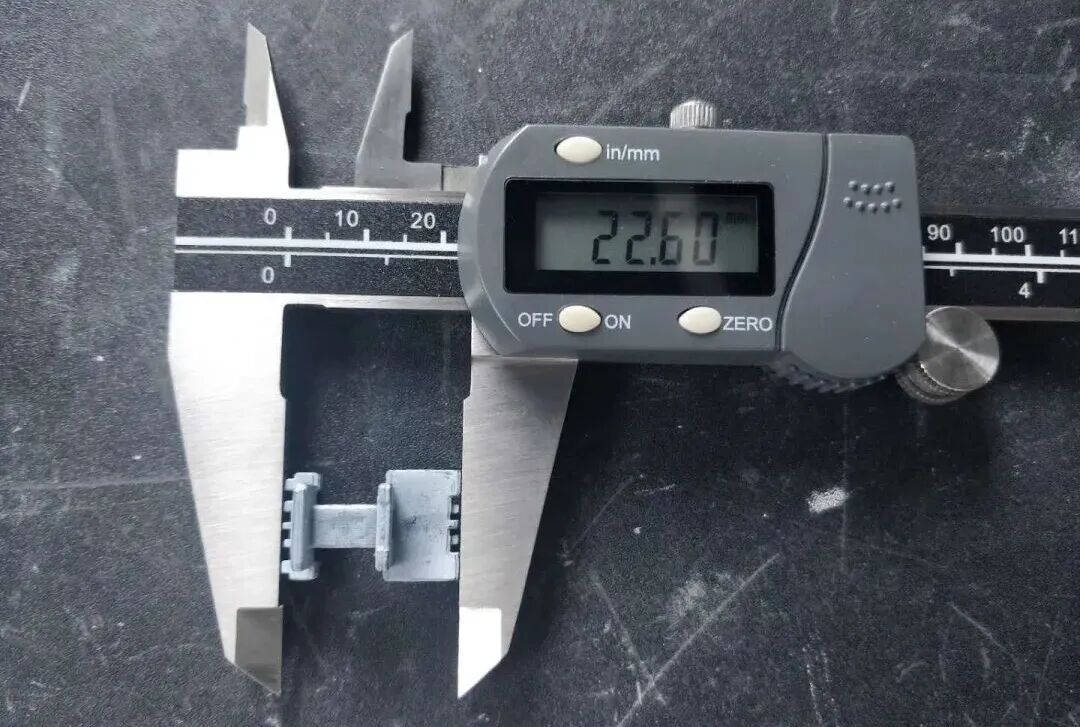

传统局限：破坏性剖切不可逆，卡尺无法获取复杂曲面三维坐标。
技术应用：
非接触三维重建：对整机 / 外壳 /结构件扫描，获取完整点云数据，无需破坏样品。
NURBS曲面重构：点云数据导入逆向工程软件，自动提取特征线，重构IGES/STEP 格式可加工NURBS曲面。
壁厚精准分析：通过内外表面扫描数据比对，计算各区域壁厚分布，支撑轻量化设计。
应用价值：快速解析竞品设计逻辑，构建零部件三维数据库，显著缩短产品预研周期。
03
结构设计与虚拟装配验证
场景：耳机声腔、鼠标透镜等精密结构空间堆叠设计。
传统局限：二维图纸三维空间想象易产生干涉、配合间隙异常等问题。
技术应用：
真实数据导入：扫描获取产品 / 竞品三维点云，导入原型设计软件构建三维实体模型。
虚拟装配仿真：模拟真实装配关系，自动检测尺寸偏差、壁厚异常、孔柱对位精度，提前识别结构干涉风险。
应用价值：实现零物理样机预装配，前置发现结构冲突，大幅减少 CNC 手板制作次数，降低开发成本。

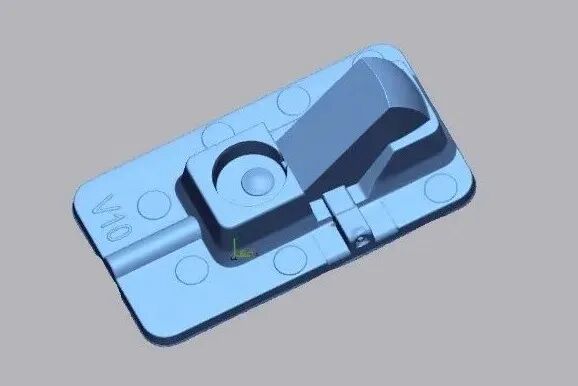

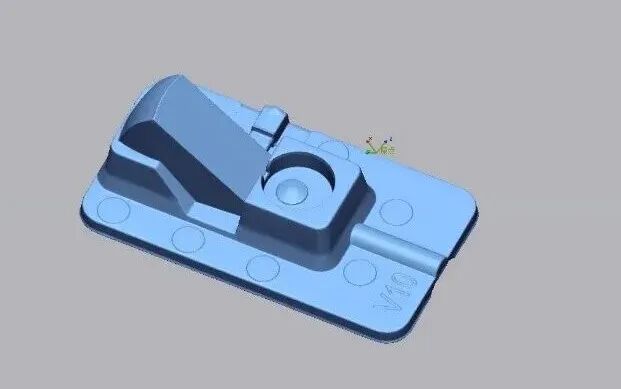

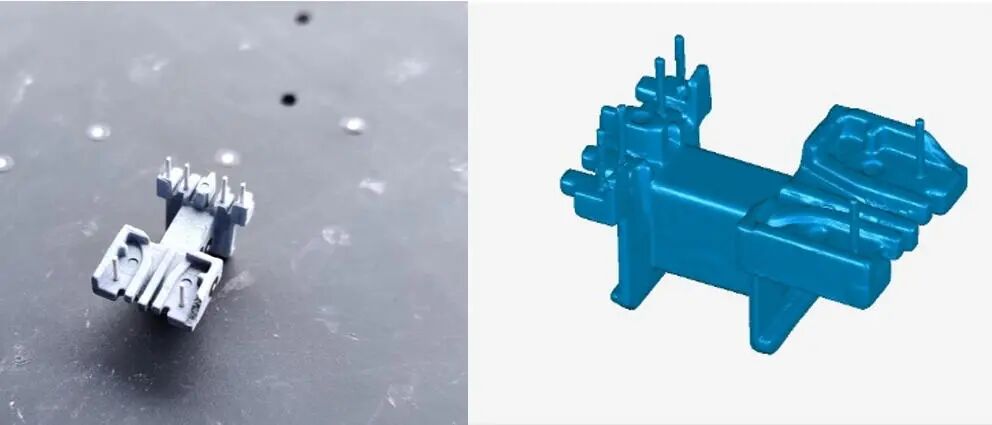

鼠标透镜3D扫描数据
04
模具设计与注塑变形精准预判
场景：基于产品数模的注塑模具设计与变形优化。
传统局限：收缩率经验化设定，试模后变形超差，修模成本高、周期长。
技术应用：
试模件数据闭环：扫描T0试模件获取真实三维数据，作为设计验证关键依据。
材料收缩率反求：比对试模件扫描数据与原始设计数模，精准计算材料实际收缩率。
模具参数优化：将真实收缩率反馈至模流分析（Moldflow），修正参数并优化冷却水道、浇口位置，从源头规避注塑变形。
应用价值：打破经验依赖，实现模具设计数据驱动优化，降低试模失败率与修模成本。

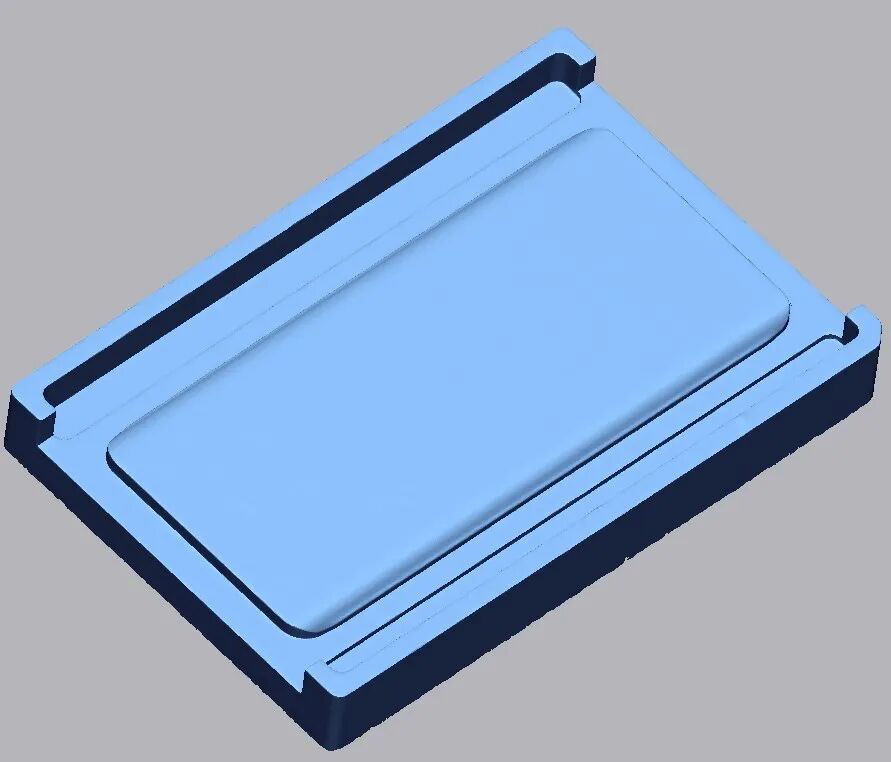

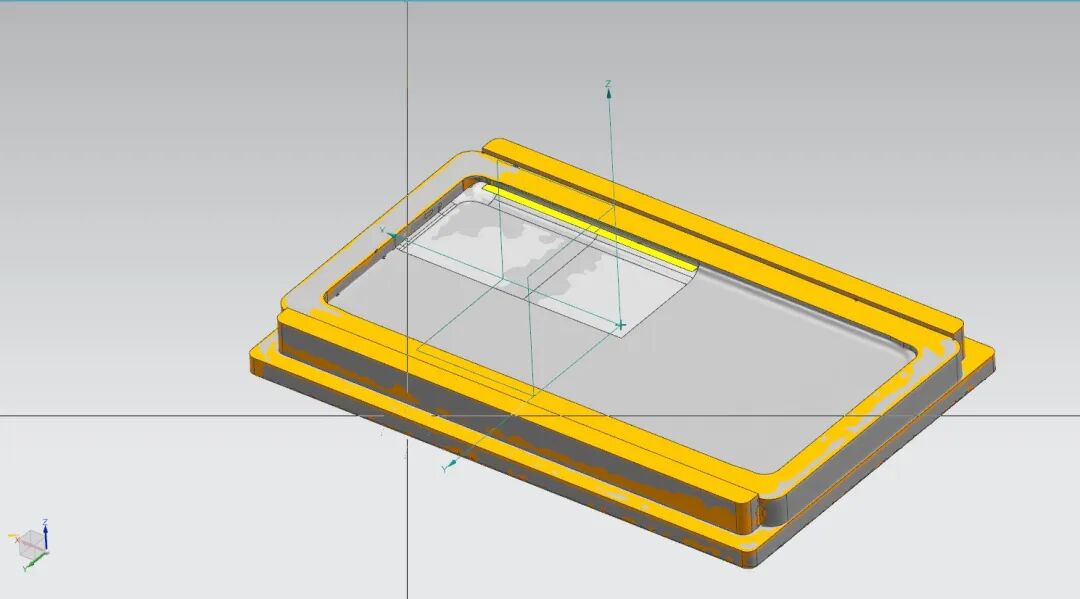

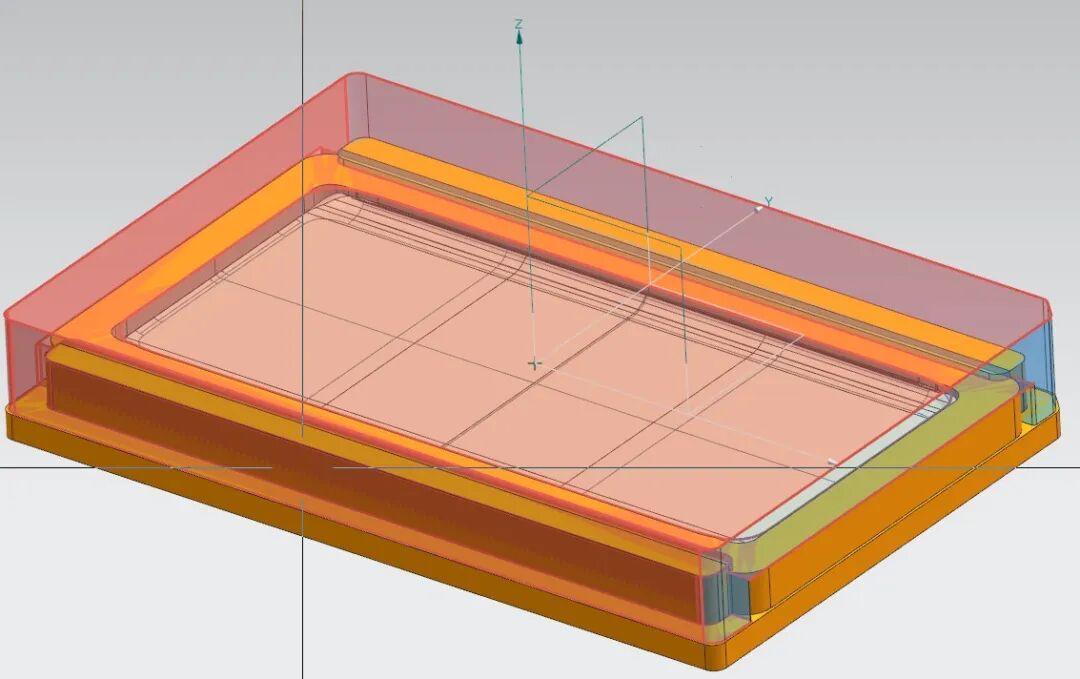

手机3D玻璃盖板模具设计
05
个性化定制与人机工学优化
场景：TWS 耳机、人体工学鼠标等产品的个性化适配设计。
传统局限：依赖通用人体工学数据，难以匹配细分人群个性化需求，舒适性不足。
技术应用：
自适应曲面设计：基于人体部位尺寸数据，反向优化产品外观曲面，实现精准贴合。
应用价值：支撑C2M定制模式落地，提升产品佩戴 / 握持舒适度，打造高端差异化竞争优势。

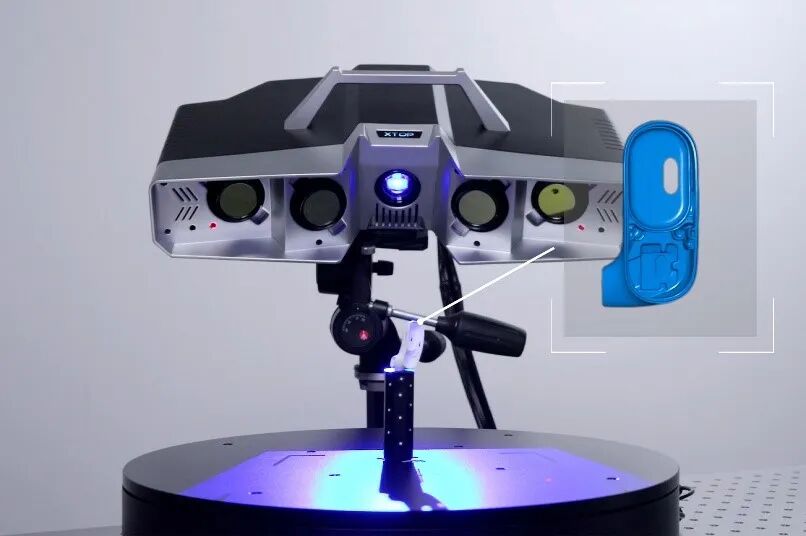

耳机外壳3D扫描数据
蓝光三维扫描技术正重塑消费电子设计范式，覆盖从概念造型数字化、逆向工程 CAD 重建、结构壁厚优化、虚拟装配前置校验、模具数据闭环到人体工学定制的全流程。其核心价值在于推动行业从经验驱动、试错迭代 的传统模式，升级为数据驱动、精准优化的数字化设计新模式。
随着设备精度向微米级突破、AI 辅助逆向设计成熟、自动化扫描集成度提升，新拓三维蓝光三维扫描技术将持续释放赋能潜力，推动消费电子设计向高效化、精密化、个性化深度演进。
