PCAN-View 是 PEAK-System 开发的免费 CAN/CAN FD 总线监控调试软件，随 PEAK CAN 硬件附赠，核心支持报文收发、总线负载监控、错误帧诊断、报文记录回放等功能，是汽车电子、工业自动化 CAN 总线调试的基础工具。本手册精简冗余基础操作，聚焦核心功能与关键配置。
01 软件安装与硬件初始连接
1. 软硬件环境要求
操作系统 **：**Windows 10/11（64 位），兼容 Win7
运行环境：.NET Framework 4.7.2 及以上
**硬件：**任意 PEAK 系列 CAN 接口设备
**权限：**需管理员权限安装驱动
2. 安装注意事项
必须先装驱动，再插硬件！避免系统自动装兼容驱动，导致硬件识别异常。
官方下载地址：
peak-system.com.cn/software/apsoftware/pcan-view/
【注意事项】：必须先安装驱动，再连接 CAN 硬件，避免系统自动加载兼容驱动导致硬件识别异常
3. 总线连接核心配置

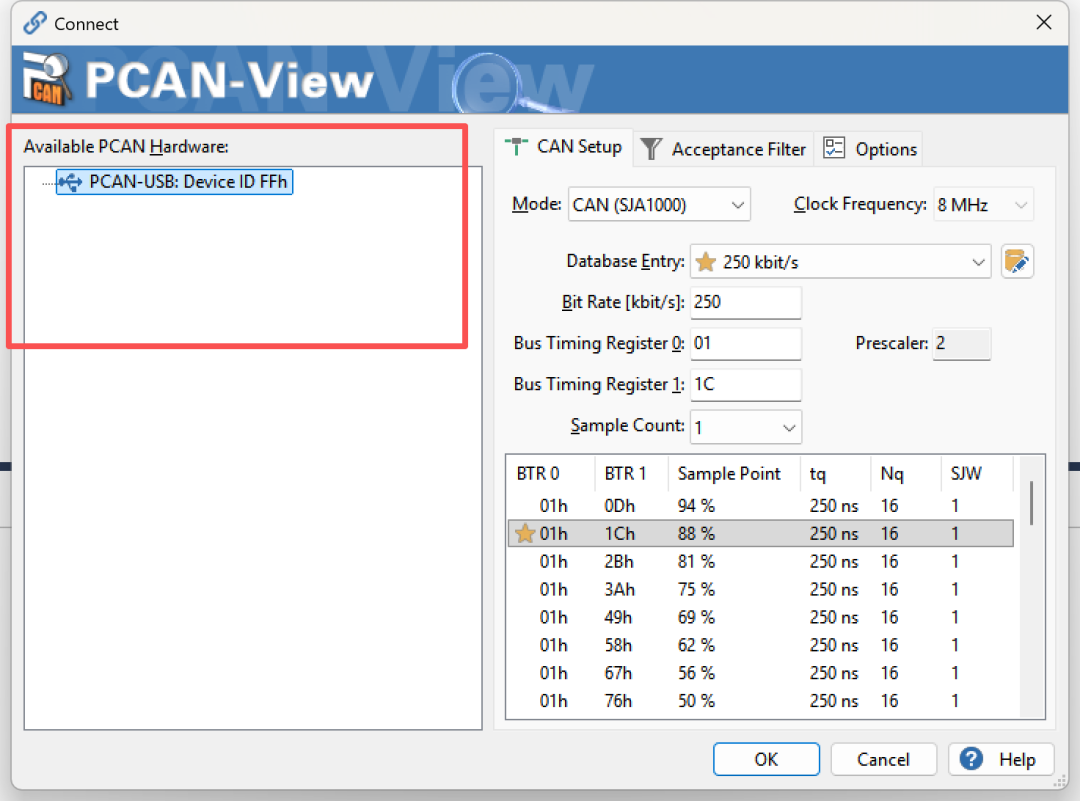

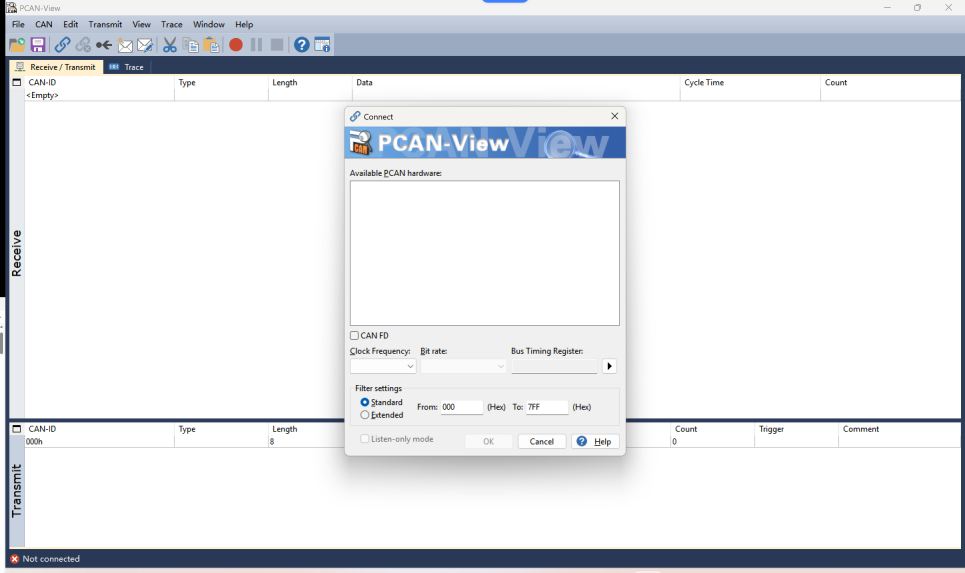

启动软件后自动弹出【Connect】连接对话框，核心配置项说明如下：
**1. 硬件通道选择：**左侧列表选择已识别的 PEAK CAN 硬件通道，单软件实例仅支持单通道操作，多通道需多开软件实例。

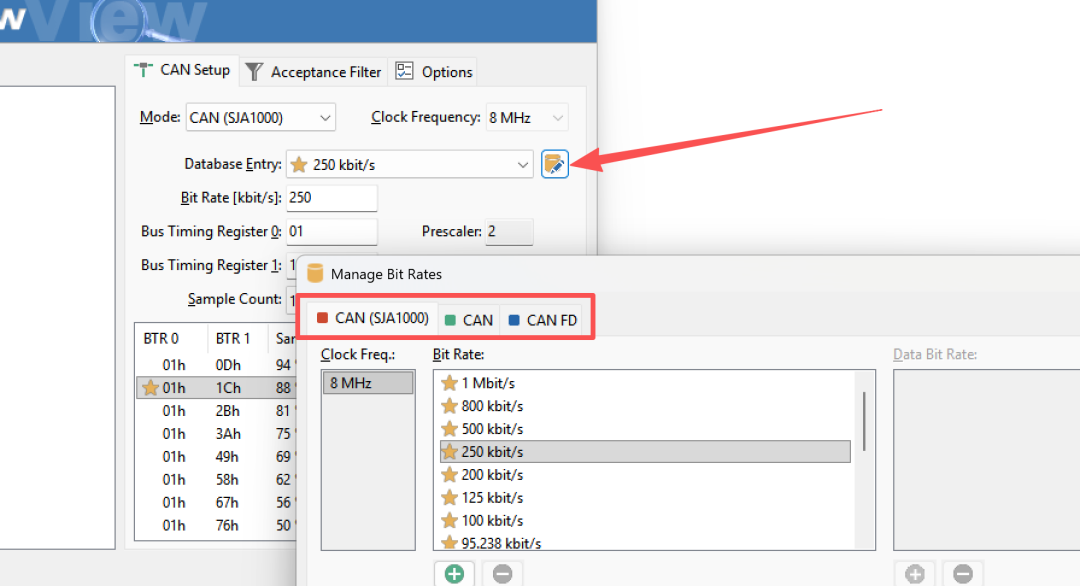

**2. CAN/CAN FD 模式切换：**点击Database Entry右边图标，可选择CAN&CAN FD

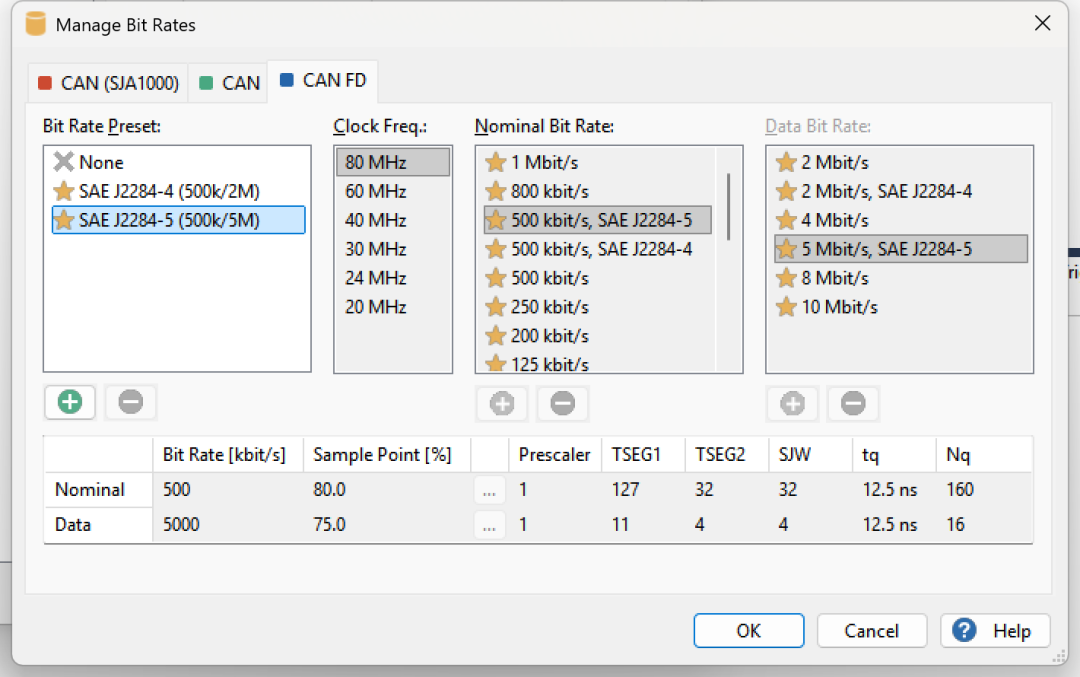

3. 波特率配置：
经典 CAN：配置【Nominal Bit rate】（仲裁段波特率），常用 500kbit/s、1Mbit/s，支持自定义参数，总线所有节点波特率、采样点必须完全一致。
CAN FD：需同时配置仲裁段波特率（最大 1Mbit/s）与【Data Bit rate】（数据段波特率，最大 12Mbit/s）。

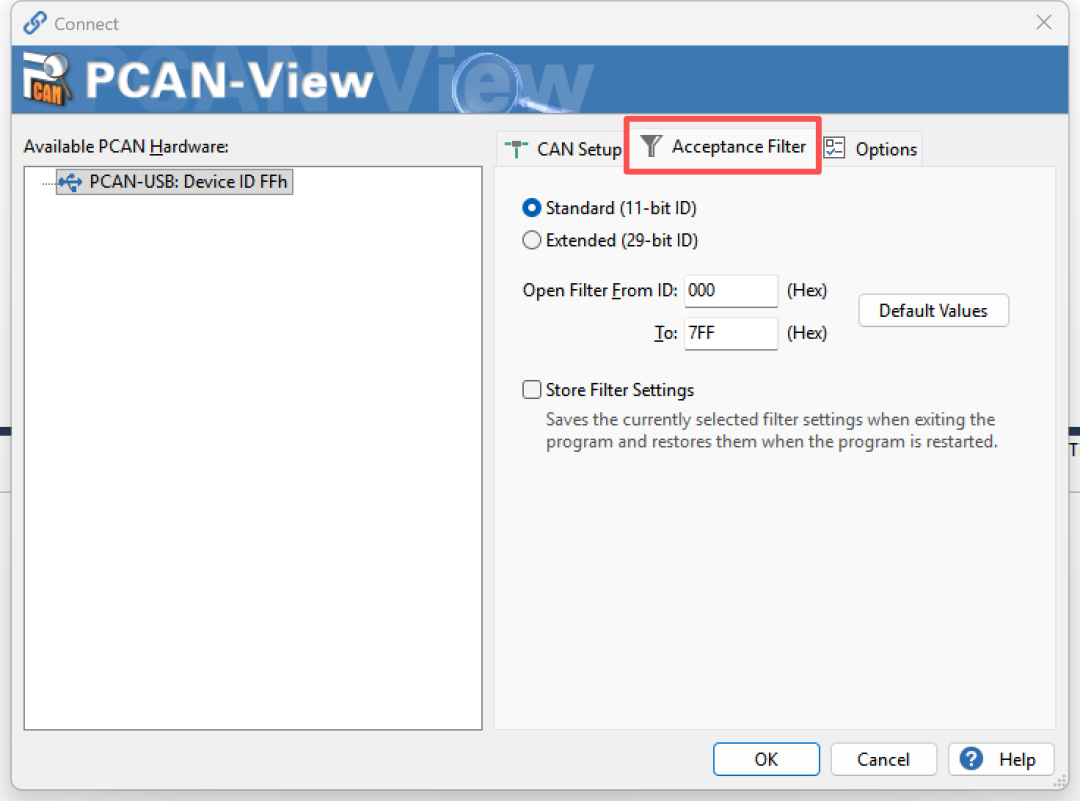

**4. 硬件接收过滤：**可配置标准帧 / 扩展帧的 ID 过滤范围，硬件级过滤仅接收指定区间的报文，降低 CPU 负载，避免缓冲区溢出。

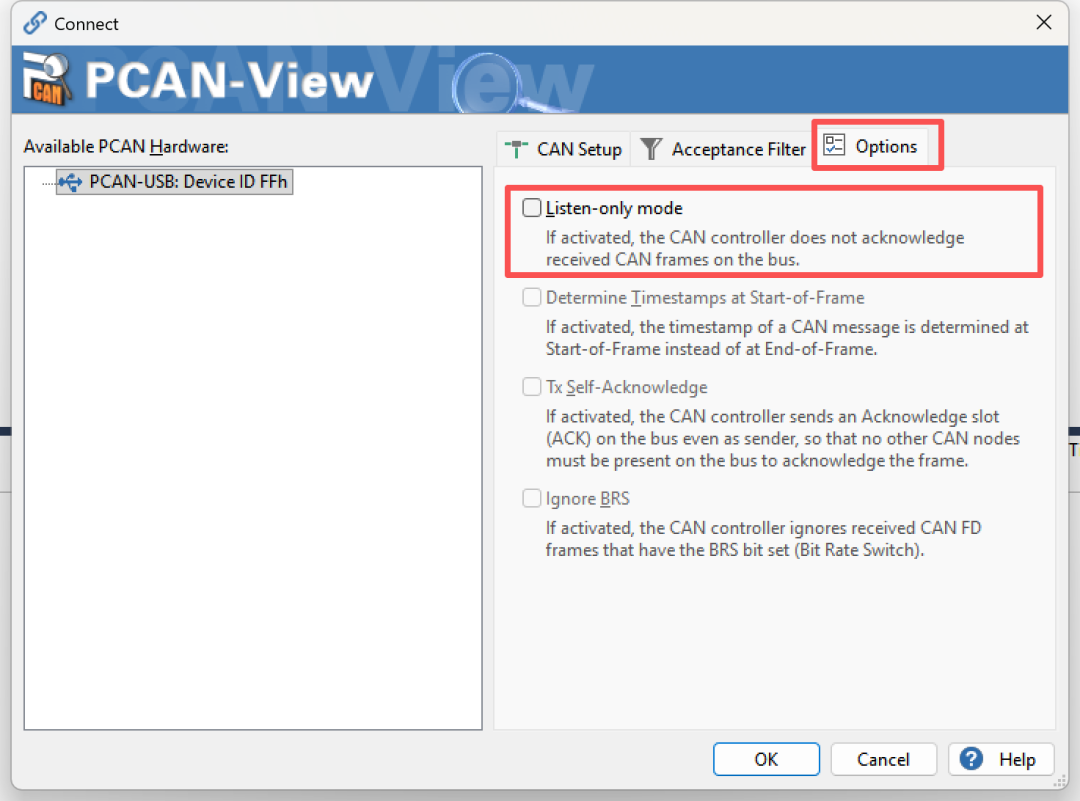

**5. 只听模式（Listen-only）：**勾选后进入纯监听状态，硬件不向总线发送任何数据（含 ACK 应答），不影响现有总线通信，适用于总线嗅探与诊断。
- 配置完成后点击【OK】即可完成总线连接，底部状态栏会实时显示连接状态、硬件信息与总线核心参数。
02 主界面核心区域功能

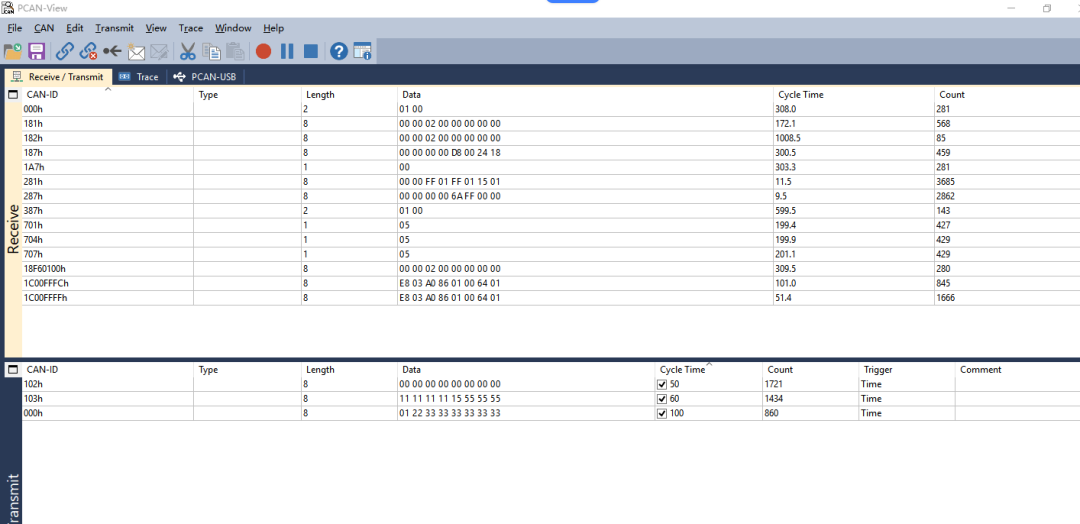

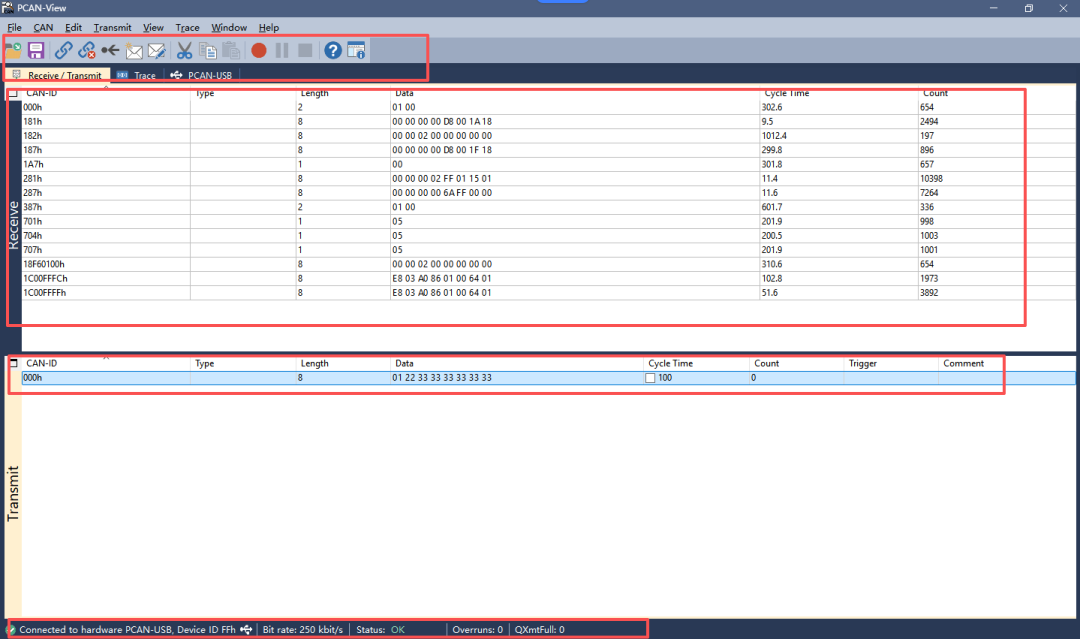

成功连接总线后，主界面分为几大核心功能区域，核心作用如下：
1. 菜单栏与工具栏
集成软件所有功能的快捷入口，核心操作包括连接 / 断开、报文收发控制、Trace 记录启停、视图配置、工具选项等，高频功能均有对应快捷按钮。
2. 接收报文区
实时显示总线上所有接收（Rx）、发送（Tx）报文与错误帧，核心列包括时间戳、CAN ID、帧类型、DLC（数据长度）、数据段、周期、计数等，支持自定义显示列、格式切换、筛选过滤。
3. 发送报文区
管理所有发送报文的配置与状态，支持新建 / 编辑 / 删除发送报文，控制单次 / 周期发送，核心列包括启用开关、CAN ID、帧类型、数据段、周期、发送状态、触发条件等。
4.核心标签页
集成总线诊断全功能，核心标签页包括：
**·Trace：**报文记录与离线分析
**·Bus Load：**总线负载实时监控与统计
**·Bus Statistics：**总线收发 / 错误全量统计
**·Error Generator：**总线错误注入（需对应硬件支持）
**·Hardware：**硬件信息查看与配置
5.状态栏
实时反馈总线核心状态，包括连接状态、硬件信息、波特率、总线负载、收发计数、错误计数、总线状态（Active/Warning/Bus Off）。
03 核心接收功能
3.1 错误帧识别与诊断
总线通信异常时，接收区会显示 Error 类型错误帧，核心错误类型及常见诱因：
**ACK 错误：**报文无节点应答，常见于总线无其他节点、终端电阻缺失、节点断电。
**位 / CRC 错误：**信号传输异常，常见于总线干扰、波特率不匹配、终端电阻异常、总线短路 / 断线。
**填充 / 格式错误：**报文不符合 CAN 协议规范，常见于节点协议不兼容、硬件故障。
3.2 远程帧（RTR）处理
可识别总线上的远程请求帧，开启【Transmit】→【Process Remote Requests】功能后，可配置对应 ID 的数据帧，实现收到 RTR 帧后自动应答，模拟从节点响应。
3.3 数据格式与导出
支持 CAN ID 切换十六进制 / 十进制显示，数据段切换十六进制 / 十进制 / ASCII 格式，时间戳支持系统绝对时间、启动偏移时间、帧间相对时间三种模式。
支持选中报文复制导出，或通过【Save Trace As】保存为行业通用的.trc 格式文件，兼容 CANoe 等主流 CAN 工具。
04 核心发送功能

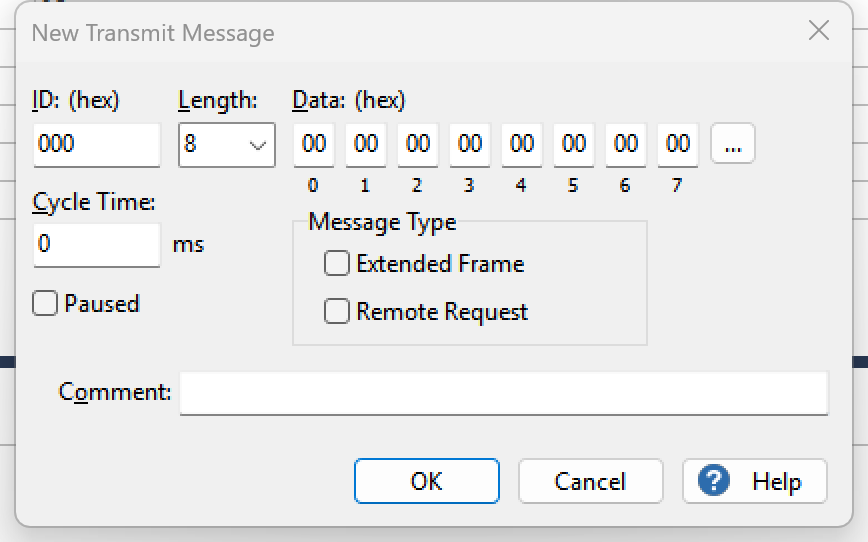

4.1 发送报文核心配置

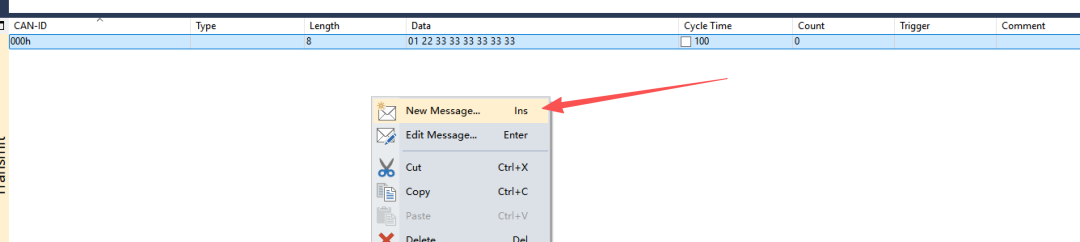

新建发送报文时，核心可配置参数如下：
标注区域：
① CAN ID 输入框 ② 扩展帧 / 远程帧 / CAN FD 勾选框 ③ DLC 数据长度选择框 ④ 数据段输入区 ⑤ 周期时间配置框 ⑥ 注释输入框
-
CAN ID 与帧类型：配置 11 位标准帧 / 29 位扩展帧 ID，选择数据帧 / 远程请求帧（RTR），CAN FD 模式下可配置 FD 帧与 BRS 功能。
-
数据段配置：设置 DLC（数据长度），经典 CAN 支持 0~8 字节，CAN FD 支持 0~64 字节，填写对应十六进制数据。
-
发送模式配置：
单次发送：Cycle Time 设为 0，仅支持手动触发发送。
周期发送：设置 Cycle Time（单位 ms，最小 1ms），可按设定间隔自动循环发送。
触发式发送：可配置为接收到指定 ID 报文后自动触发发送，实现节点自动应答场景。
4.2 发送控制与批量管理
**单次发送：**选中已启用的报文，通过快捷键空格即可单次触发发送。
**周期发送：**可单条启动 / 停止，也支持一键启动 / 停止所有周期报文，运行中可实时修改报文参数，修改后立即生效。
支持发送列表的保存与加载，可将配置好的报文保存为.transmit 格式文件，下次使用直接加载复用，无需重复配置。

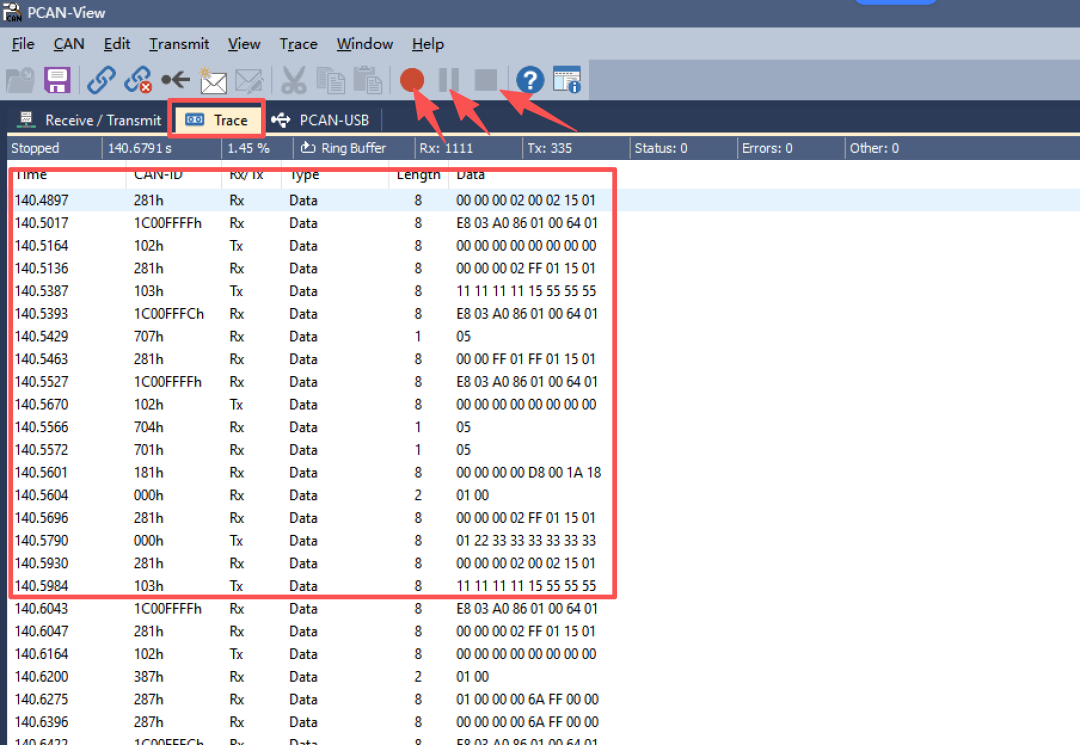

05 Trace 记录与回放功能
Trace 功能可完整记录总线全量通信数据，用于故障回溯、时序分析与场景复现，核心操作如下：
-
记录配置：通过【Trace Configuration】可配置记录过滤（全量记录 / 指定 ID 记录）、自动保存路径、文件拆分规则、缓冲区大小，过滤无关报文可减小文件体积，提升分析效率。
-

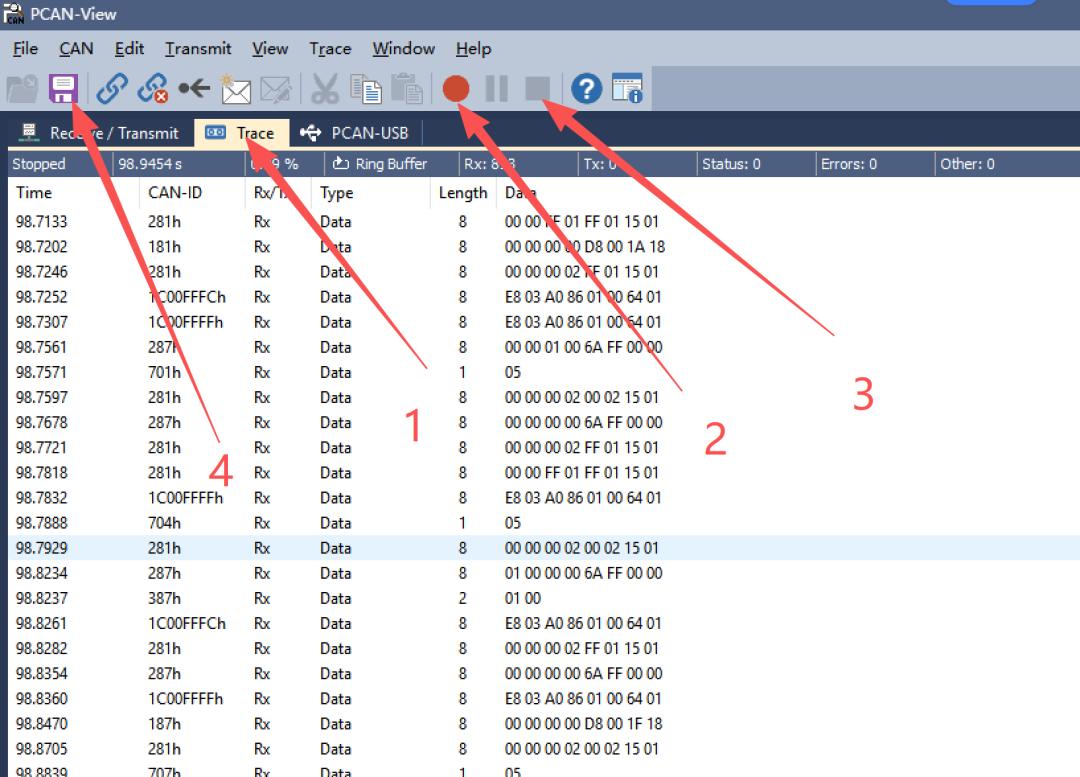

记录启停：点击工具栏【启动 Trace】按钮即可开始记录，记录期间不受接收区暂停刷新影响，停止记录后可将数据保存为.trc 格式文件。
文件加载与回放：可加载已保存的.trc 文件进行离线分析，也可将记录的报文批量添加到发送区，设置周期后即可复现原总线通信场景。
06 常见故障核心排查
**硬件无法识别：**优先重新安装官方驱动，更换电脑后置 USB 接口，关闭杀毒软件后重试。
**收不到任何报文：**确认总线节点波特率 / 模式完全一致、总线两端终端电阻正常、总线上有节点正在发送报文、未开启只听模式且过滤配置正确。
**大量 ACK 错误：**确认总线上有其他正常工作的节点、总线无断线 / 接反、终端电阻正常、未开启只听模式。
**频繁出现错误帧：**确认波特率 / 采样点全节点一致、终端电阻配置正确、总线无强干扰、总线长度符合波特率对应传输距离要求。
**软件卡顿 / 报文丢失：**增大接收缓冲区、开启硬件过滤降低总线负载、关闭非必要后台功能、以管理员身份运行软件。
07 无线化升级：
让PCAN‑View 摆脱有线束缚
前面我们完整讲解了 PCAN-View 的安装、配置与全功能操作，作为 CAN 总线调试的核心工具，它的专业度毋庸置疑，但传统有线调试的方式，始终存在两大核心痛点：一是跨地域设备故障必须技术人员跑现场，差旅成本高、响应慢；二是狭小机舱、高危工况下，接线调试空间受限、安全风险高。

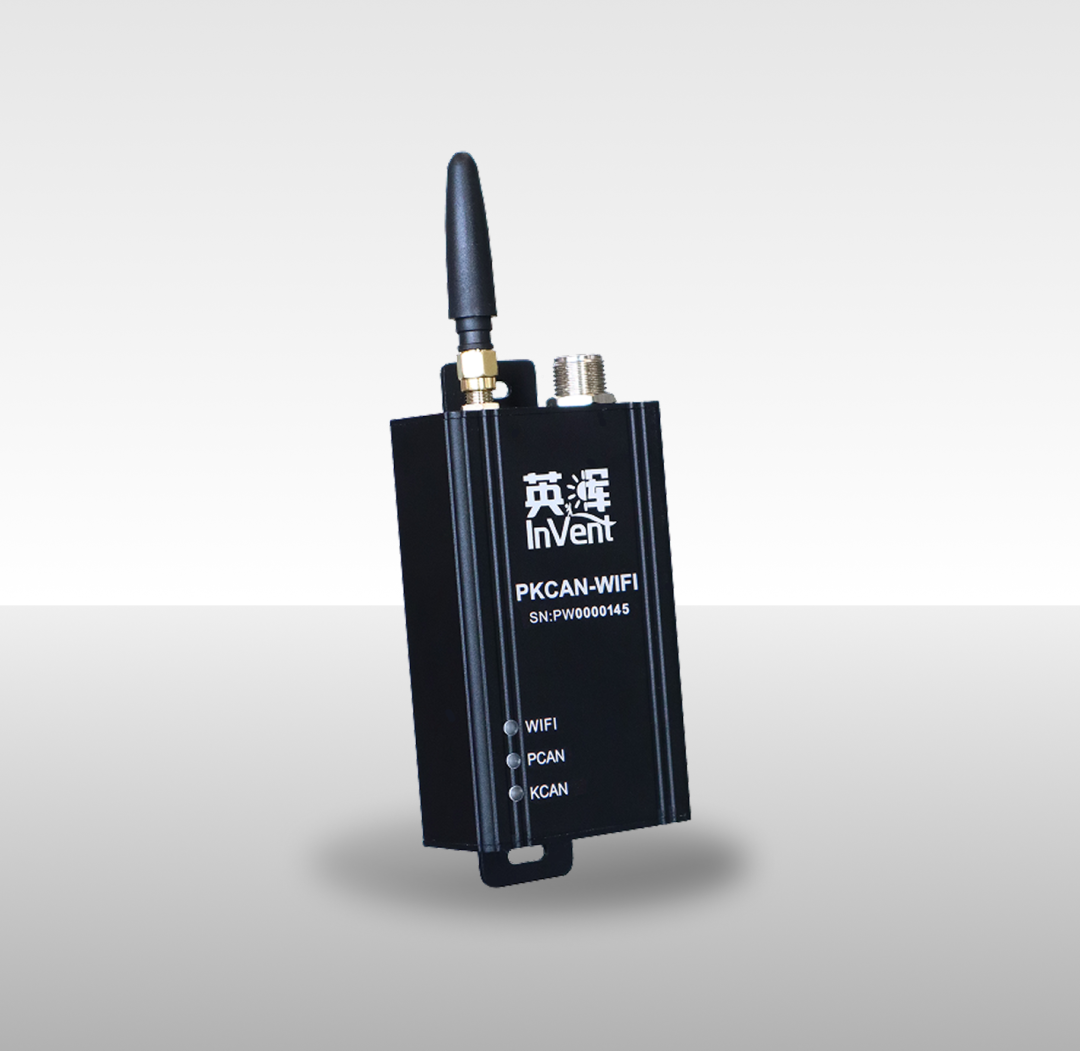

针对这些行业痛点，英晖科技自主研发的 PKCAN-WIFI CAN 总线无线智能终端，可完美适配 PCAN-View 原生操作，实现 CAN 总线调试的无线化、远程化升级。
针对这些行业痛点，英晖科技自主研发的 PKCAN-WIFI CAN 总线无线智能终端，可完美适配 PCAN-View 原生操作，实现 CAN 总线调试的无线化、远程化升级。
**产品核心使用逻辑简单清晰：**PKCAN-WIFI接入设备总线，电脑端无需再接线到设备，通过网络即可远程 / 本地无线连接 PKCAN-WIFI，打开 PCAN-View 就能直接完成总线调试、数据监控、故障排查，原有操作习惯完全不变，零学习成本即可上手。
核心适用两大场景：
远程异地运维：
几百公里外的设备故障，无需技术人员奔赴现场，远程就能通过 PCAN-View 查看总线数据、定位问题，大幅降低运维成本、缩短故障响应时间。
本地高危场景调试：
井下、高空、狭小机舱等不方便靠近设备的场景，无需近身接线，短距离无线连接即可完成调试，全程保障人员安全。
