【HID】规范精讲[11]: 蓝牙HID设备信号交互流程深度拆解

在蓝牙HID（Human Interface Device）的世界里，设备与主机之间的每一次连接、重连、数据传输和断开，都不是随机的信号交换，而是遵循着一套精密的对话剧本。这套剧本就是规范中的信号交互流程（Signaling Flows），它定义了设备与主机在不同场景下的通信步骤、消息类型和交互逻辑，就像舞台剧中的分镜脚本，确保每一个环节都衔接有序、不出差错。

一、核心概念铺垫

二、虚拟线缆建立流程：设备与主机的初次见面

[2.1 流程核心目标](#2.1 流程核心目标)

[2.2 分步拆解与场景化解读](#2.2 分步拆解与场景化解读)

[2.3 流程关键细节与避坑点](#2.3 流程关键细节与避坑点)

三、设备发起重连流程：断开后的主动复联

[3.1 流程触发条件](#3.1 流程触发条件)

[3.2 分步拆解与场景化解读](#3.2 分步拆解与场景化解读)

[3.3 规范原文解读与实践要点](#3.3 规范原文解读与实践要点)

四、主机发起重连流程：主机的主动召回

[4.1 流程触发条件](#4.1 流程触发条件)

[4.2 分步拆解与场景化解读](#4.2 分步拆解与场景化解读)

[4.3 与设备发起重连的核心差异](#4.3 与设备发起重连的核心差异)

五、连接断开流程：有序的告别仪式

[5.1 流程触发方式](#5.1 流程触发方式)

[5.2 分步拆解与场景化解读](#5.2 分步拆解与场景化解读)

[5.3 规范原文解读与关键注意事项](#5.3 规范原文解读与关键注意事项)

六、HID服务建立流程：连接背后的配置环节

[6.1 流程核心目标](#6.1 流程核心目标)

[6.2 分步拆解与场景化解读](#6.2 分步拆解与场景化解读)

[6.3 流程关键细节](#6.3 流程关键细节)

七、检验

对于蓝牙开发者和技术爱好者来说，理解这些信号交互流程是掌握HID设备工作原理的关键。无论是蓝牙鼠标的首次配对、键盘的断线重连，还是遥控器的连接断开，背后都有对应的流程在支撑。本文以实际应用场景为切入点，拆解五大核心信号交互流程，结合规范细节和实践要点，让复杂的流程变得清晰易懂。

一、核心概念铺垫

在深入拆解具体流程之前，我们需要先明确几个关键概念------就像理解剧本前要知道舞台、角色和道具一样，这些概念是读懂信号交互流程的基础。

1. 核心角色

蓝牙 HID 设备：提供输入/输出功能的终端设备，如键盘、鼠标、遥控器等，相当于对话的发起者或响应者；
蓝牙 HID 主机：接收并处理HID设备数据的设备，如电脑、手机、游戏主机等，相当于对话的另一方；
主机控制器（Host Controller ）：负责处理底层蓝牙信号传输，相当于角色之间的通信线路，确保消息准确传递。

2. 关键"道具"（消息/命令）

流程中涉及的核心消息和命令，各自承担着特定职责：

HCI 命令：主机与控制器之间的通信指令，如HCI_Write_Scan_Enable（启用扫描）、HCI_Inquiry（发起查询）；
L2CAP连接命令：用于建立或断开L2CAP通道（控制通道和中断通道），如L2CAP_Connect、L2CAP_Disconnect；
HID 控制命令：如VIRTUAL_CABLE_UNPLUG（虚拟线缆断开），用于触发特定功能；
基础band连接命令：如Baseband Connection Request（基带连接请求）、Role Switch（角色切换），用于建立底层连接。

3. 核心通道

信号交互依赖两种关键L2CAP通道，就像对话中的专用线路：

控制通道（Control Channel ）：用于传输控制命令和同步数据，如配对请求、协议配置等，可靠性优先；
中断通道（ Interrupt Channel ）：用于传输低延迟的异步数据，如鼠标移动坐标、键盘按键信息等，实时性优先。

了解这些基础要素后，我们就可以逐一拆解具体的信号交互流程，看这些角色如何通过道具和线路完成对话。

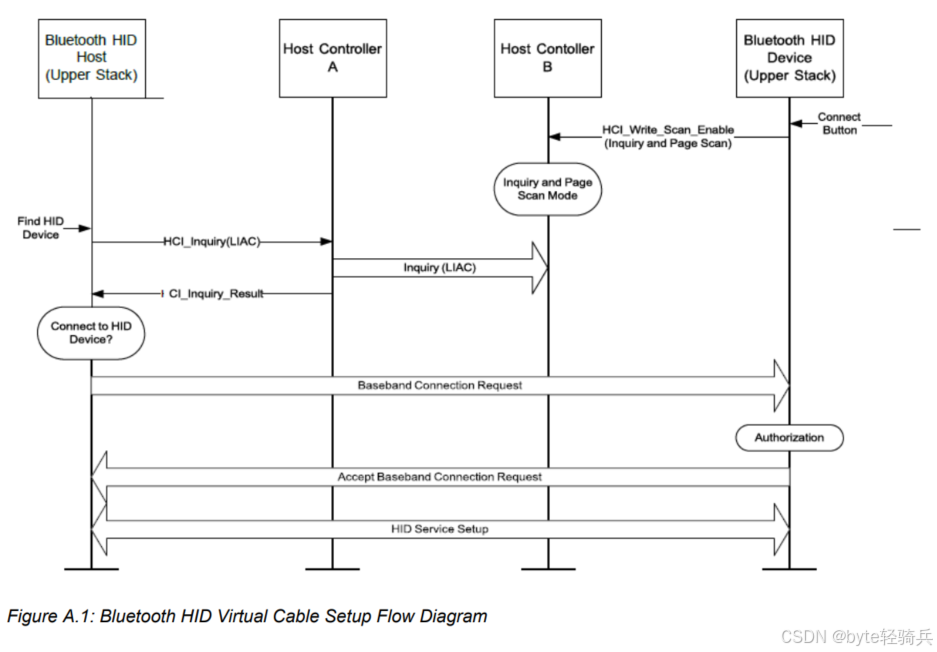

二、虚拟线缆建立流程：设备与主机的初次见面

当你拿出一款新的蓝牙鼠标，按下CONNECT按钮后，它与电脑之间的配对连接过程，就是虚拟线缆建立流程。这个流程相当于设备与主机的初次见面，从互相发现到建立专属连接，每一步都有明确的信号交互逻辑。

2.1 流程核心目标

建立设备与主机之间的专属虚拟连接，完成从发现、认证到通道建立的全流程，为后续数据传输铺路。规范明确指出，只有当HIDVirtualCable SDP属性为TRUE时，这个流程才会生成虚拟线缆，确保设备与主机的专属通信关系。

2.2 分步拆解与场景化解读

（1）设备进入"可被发现"状态

用户按下设备上的CONNECT按钮，触发设备执行HCI_Write_Scan_Enable命令，同时开启查询扫描（Inquiry Scan）和页面扫描（Page Scan）。这一步就像陌生人在派对上举起可交友的牌子，主动让他人发现自己。

规范对这个状态的持续时间有隐性要求：设备应保持可发现状态足够长（推荐超过30秒），确保用户有足够时间在主机端操作，避免因超时导致配对失败。

（2）主机发起"寻找"

主机执行HCI_Inquiry命令（可使用通用查询访问码GIAC或有限查询访问码LIAC），扫描周围处于可发现状态的蓝牙设备。这一步相当于主机在派对上四处张望，寻找举着可交友牌子的设备。

当主机发现目标设备后，会收到HCI_Inquiry_Result通知，获取设备的蓝牙地址、设备类别等关键信息，为后续连接做准备。

（3）建立底层 基带连接

主机向设备发送Baseband Connection Request（基带连接请求），设备通过Page Scan接收到请求后，进行授权验证（Authorization），确认允许连接后返回Accept Baseband Connection Request，底层连接正式建立。这一步就像双方握手打招呼，确认可以进行后续沟通。

（4） HID 服务建立（核心环节）

底层连接建立后，需要建立HID专属的L2CAP通道，这个过程被称为HID Service Setup，是虚拟线缆建立的关键：

主机与设备通过SDP（服务发现协议）进行交互，主机作为SDP客户端，从设备的SDP服务器中获取HID服务信息，包括设备支持的协议、通道参数等；

若需要安全认证（如配对），主机发起Bluetooth Security Establishment流程，完成身份验证和加密配置；

主机先发起L2CAP_Connect请求，建立控制通道（Control Channel），待控制通道配置完成后，再建立中断通道（Interrupt Channel）。

规范强调，控制通道必须先于中断通道建立，因为控制通道需要传输配置命令，为中断通道的建立和数据传输提供基础。只有当两个通道都成功建立后，虚拟线缆才被视为正式建立，设备与主机才能进行数据交互。

2.3 流程关键细节与避坑点

通道建立顺序不可颠倒：控制通道未建立前，无法传输中断通道的配置命令，强行颠倒顺序会导致连接失败；
SDP交互的必要性：主机必须通过SDP获取设备的HID服务信息，否则无法确定通道参数和通信协议，后续交互会出现"鸡同鸭讲"的情况；
安全认证的时机：安全认证可在SDP交互前或后进行，但必须在数据传输前完成，确保后续数据传输的安全性。

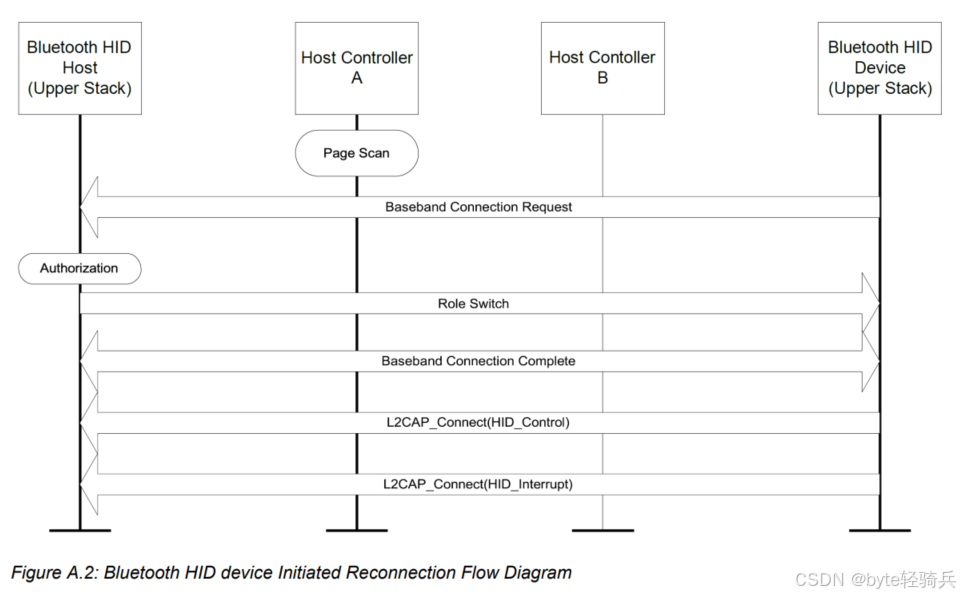

三、设备发起重连流程：断开后的主动复联

当蓝牙鼠标因超出通信范围或暂时断电导致连接断开，再次回到主机附近并检测到用户操作（如移动鼠标、按下按键）时，会自动尝试与主机重新建立连接------这就是设备发起重连流程。这个流程相当于朋友之间断了联系后，一方主动打电话恢复沟通。

3.1 流程触发条件

设备的HIDReconnectInitiate SDP属性必须设为TRUE，这是设备发起重连的前提。规范要求，支持Boot Protocol的设备（如键盘、鼠标）必须将该属性设为TRUE，确保基础输入设备的连接可靠性。

触发事件通常包括用户操作（如按键、移动）、设备上电等，设备检测到这些事件后，会启动重连流程。

3.2 分步拆解与场景化解读

（1）设备进入"寻找主机"状态

设备执行页面扫描（Page Scan），主动寻找上次连接的主机。这一步就像断联的朋友主动拨打对方电话，尝试重新取得联系。

（2）发起基带连接请求

设备向主机发送Baseband Connection Request，主机接收到请求后进行授权验证，确认是已绑定的设备后，接受连接请求，完成Baseband Connection Complete（基带连接完成）。

（3）角色切换（可选但推荐）

由于设备在重连时可能处于中心设备（Central）角色，而主机通常需要作为中心设备管理多个连接，因此设备或主机会发起Role Switch（角色切换），让主机恢复为中心设备，设备转为外围设备（Peripheral）。这一步就像沟通中明确主导方，确保后续交互更高效。

（4）重建L2CAP通道

连接建立后，设备按照**"先控制通道、后中断通道"**的顺序，发起L2CAP_Connect请求，重建控制通道和中断通道。通道重建完成后，重连流程结束，设备与主机恢复数据传输。

3.3 规范原文解读与实践要点

规范中提到：

The Bluetooth HID device will page the Bluetooth HID Host and create an ACL connection. The Bluetooth HID Host will accept the connection request and request a role switch though the device may also request a role switch or remain the Central of the link.

这句话的核心含义是：设备通过页面操作（Page）发起ACL连接，主机接受连接后可请求角色切换，设备也可主动请求切换或保持中心角色。但在实际应用中，推荐让主机作为中心设备，因为主机通常具备更强的处理能力，能更好地管理连接和资源。

实践中需要注意重连超时问题：若设备多次发起连接未得到主机响应，应在30秒后停止尝试，避免持续占用资源。用户可通过手动操作（如重新按下CONNECT按钮）重新触发重连。

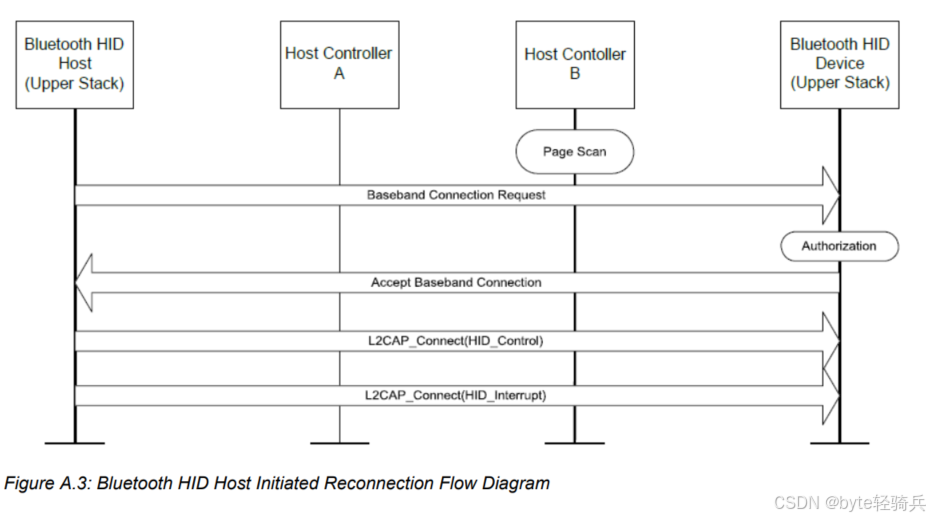

四、主机发起重连流程：主机的主动召回

与设备发起重连相对应，当主机检测到已绑定的设备处于可连接状态（如设备上电后进入页面扫描模式），会主动发起重连------这就是主机发起重连流程。这个流程相当于朋友断联后，另一方主动打电话召回对方。

4.1 流程触发条件

设备的HIDNormallyConnectable SDP属性必须设为TRUE，意味着设备在无活跃连接时会持续处于页面扫描模式，随时响应主机的连接请求。

主机触发重连的场景通常包括：主机上电、用户手动发起重连、检测到设备重新进入可连接范围等。

4.2 分步拆解与场景化解读

（1）主机确认设备状态

主机通过之前绑定存储的设备蓝牙地址，确认设备支持主机发起重连（HIDNormallyConnectable=TRUE），避免向不支持该功能的设备发起无效请求。

（2）主机发起页面操作

主机执行页面操作（Page），向设备发送连接请求，设备处于页面扫描模式，及时接收到请求。这一步就像主机拨打朋友的电话，而朋友一直保持电话开机状态。

（3）建立基带连接

设备接收到主机的Baseband Connection Request后，进行授权验证（因是已绑定设备，验证流程会简化），确认无误后返回Accept Baseband Connection，基带连接快速建立。

（4）重建L2CAP通道

与设备发起重连类似，主机按照**"先控制通道、后中断通道"**的顺序，发起L2CAP_Connect请求，重建HID专属通道。通道建立完成后，重连成功，设备与主机恢复数据交互。

4.3 与设备发起重连的核心差异

两种重连流程的核心差异在于谁先发起，具体对比如下：

|----------|---------------------------|-----------------------------|
| 对比维度 | 设备发起重连 | 主机发起重连 |
| 触发属性 | HIDReconnectInitiate=TRUE | HIDNormallyConnectable=TRUE |
| 发起方 | 蓝牙HID设备 | 蓝牙HID主机 |
| 设备状态 | 主动发起页面操作（Page） | 被动等待页面扫描（Page Scan） |
| 适用场景 | 移动设备（如蓝牙鼠标） | 固定设备（如桌面键盘） |

规范通过这两种重连流程，覆盖了不同设备的使用场景，确保无论是移动设备还是固定设备，都能实现便捷的重连体验。

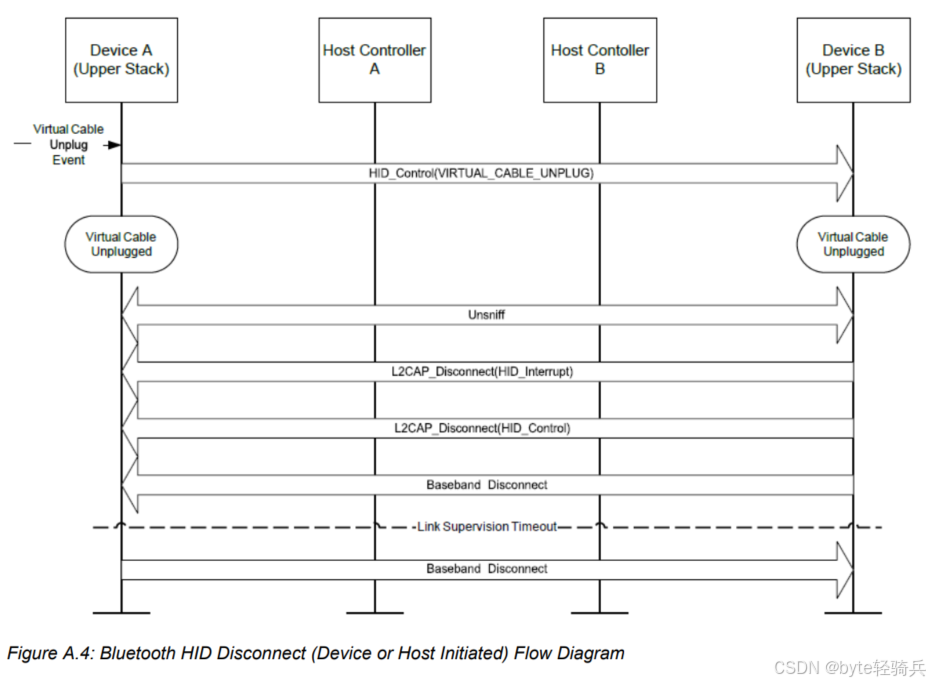

五、连接断开流程：有序的告别仪式

当用户按下设备的关闭按钮、设备超出通信范围，或主机主动断开连接时，会触发连接断开流程。这个流程并非简单的信号中断，而是一套有序的"告别仪式"，确保双方释放资源、保存状态，为下次连接做好准备。

5.1 流程触发方式

断开流程的触发方式主要有三种：

设备触发：用户按下设备的CONNECT按钮或电源按钮，触发断开；
主机触发：用户在主机端选择"断开连接"，或主机进入休眠状态；
异常触发：如链路监督超时（Link Supervision Timeout），因干扰、超出范围等导致连接中断。

5.2 分步拆解与场景化解读

（1）触发断开事件

无论是主动操作还是异常情况，都会触发断开事件。若为主动断开，发起方会发送VIRTUAL_CABLE_UNPLUG命令（若支持虚拟线缆），明确告知对方要断开连接。

（2）退出低功耗模式（若启用）

若设备与主机之前处于Sniff模式（低功耗模式），会先执行Unsniff操作，退出低功耗模式，恢复正常通信状态，确保断开命令能正常传输。

（3）断开L2CAP通道

断开流程遵循**"先中断通道、后控制通道"**的顺序：

发起方发送L2CAP_Disconnect请求，断开中断通道（Interrupt Channel）；

中断通道断开确认后，再发送L2CAP_Disconnect请求，断开控制通道（Control Channel）。

这个顺序与通道建立顺序相反，因为中断通道主要传输实时数据，控制通道传输控制命令，先断开数据通道再断开控制通道，能避免数据传输过程中通道突然中断导致的数据丢失。

（4）断开基带连接

若没有其他蓝牙 profile 使用该ACL连接，发起方会发送Baseband Disconnect命令，彻底断开底层连接。若为异常触发（如链路超时），基带连接会自动断开。

5.3 规范原文解读与关键注意事项

规范中提到：

If there are no other profiles using the ACL connection then the recipient of the VIRTUAL_CABLE_UNPLUG should then disconnect the ACL connection.

这句话的核心是：若当前ACL连接仅用于HID服务，断开L2CAP通道后应断开ACL连接，释放蓝牙链路资源；若还有其他服务（如音频服务）使用该ACL连接，则保留ACL连接，仅断开HID相关的L2CAP通道。

实践中需要注意：

通道断开顺序不可颠倒：若先断开控制通道，中断通道的断开命令无法传输，会导致通道残留，占用资源；
虚拟线缆信息的处理：若通过VIRTUAL_CABLE_UNPLUG命令断开，设备和主机会删除绑定信息（如链路密钥、蓝牙地址）；若为异常断开，会保留绑定信息，以便下次快速重连。

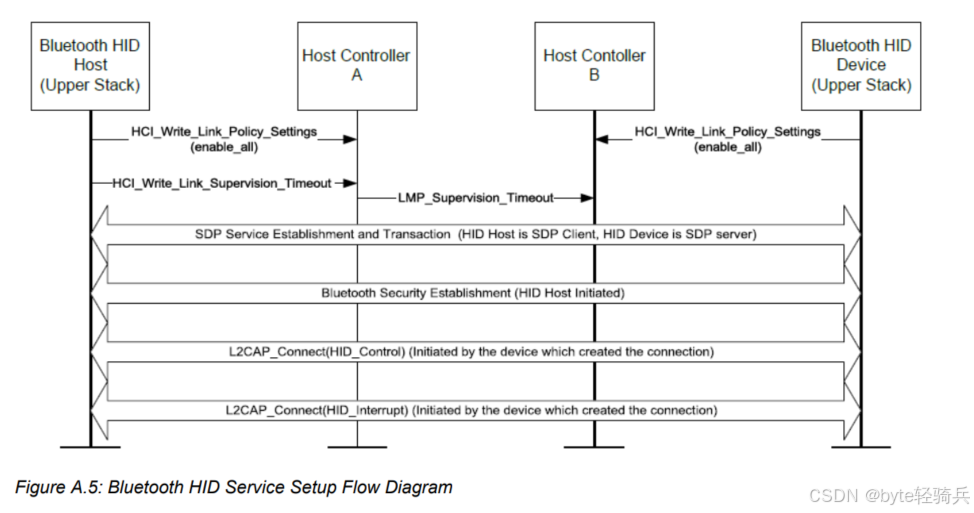

六、HID服务建立流程：连接背后的配置环节

在虚拟线缆建立流程中，HID服务建立（HID Service Setup）是独立且关键的子流程，它负责完成设备与主机之间的协议协商、安全配置和通道建立，相当于初次见面后双方约定沟通规则。

6.1 流程核心目标

完成HID服务的参数配置，建立控制通道和中断通道，为数据传输提供基础，确保设备与主机能听懂彼此的消息。

6.2 分步拆解与场景化解读

（1）链路配置初始化

主机和设备分别执行HCI_Write_Link_Policy_Settings命令，启用所有链路策略（enable_all），确保链路传输的可靠性。同时，主机设置链路监督超时时间（HCI_Write_Link_Supervision_Timeout），默认推荐为2秒，若设备SDP属性中声明了HIDSupervisionTimeout，则按该值配置。

（2）SDP服务交互

主机作为SDP客户端，与设备的SDP服务器进行交互，获取HID服务的关键信息，包括设备支持的协议版本、报告描述符、安全要求等。这一步相当于双方交换沟通手册，让对方了解自己的能力和规则。

（3）安全建立

若设备或主机有安全要求（如加密、认证），会发起Bluetooth Security Establishment流程，完成配对、绑定和加密配置。安全建立的时机可在SDP交互前或后，但必须在通道建立前完成，确保后续通道传输的安全性。

（4）建立L2CAP通道

主机发起L2CAP_Connect请求，建立控制通道，双方协商MTU（最大传输单元）、QoS（服务质量）等参数；
控制通道建立完成后，主机发起L2CAP_Connect请求，建立中断通道，同样协商相关参数；
两个通道都建立并配置完成后，HID服务建立流程结束，设备与主机进入可数据传输状态。

6.3 流程关键细节

控制通道的核心作用：控制通道不仅用于传输配置命令，还用于传输同步数据（如Feature报告），是整个HID服务的指挥中心；
中断通道的QoS要求：中断通道用于传输低延迟数据，QoS参数应配置为Guaranteed（保证服务），确保数据传输的实时性；
**链路监督超时的设置：**链路监督超时时间过短可能导致误断开，过长会影响重连效率，需根据设备类型合理配置。

七、检验

题目：蓝牙HID设备与主机建立虚拟线缆时，L2CAP通道的建立顺序是什么？为什么不能颠倒？

答案：

建立顺序是先控制通道（Control Channel），后中断通道（Interrupt Channel），不能颠倒。

核心原因：

控制通道的核心作用是传输配置命令和同步数据，中断通道的建立需要依赖控制通道传输的参数配置（如MTU、QoS参数），若先建立中断通道，会因缺少配置信息导致通道配置失败；
控制通道还负责传输安全认证相关命令，中断通道的数据传输需要安全保障，必须在控制通道完成安全配置后才能建立；
规范设计的底层逻辑是控制优先于数据，控制通道为整个HID服务提供基础支撑，只有控制通道正常工作，中断通道才能实现低延迟、高可靠的数据传输。

题目：蓝牙HID设备发起重连和主机发起重连的核心区别是什么？分别适用于什么场景？（真题改编，源自某物联网企业面试）

答案：

核心区别集中在发起方、依赖属性和设备状态三个维度：

|----------|---------------------------|-----------------------------|
| 区别维度 | 设备发起重连 | 主机发起重连 |
| 发起方 | 蓝牙HID设备 | 蓝牙HID主机 |
| 依赖属性 | HIDReconnectInitiate=TRUE | HIDNormallyConnectable=TRUE |
| 设备状态 | 主动发起页面操作（Page） | 被动处于页面扫描（Page Scan） |

适用场景：

设备发起重连：适用于移动HID设备（如蓝牙鼠标、游戏手柄），这类设备通常需要在用户操作时快速恢复连接，无需用户在主机端手动操作；
主机发起重连：适用于固定HID设备（如桌面蓝牙键盘、工业传感器），这类设备长期处于可连接状态，主机可根据需求主动发起连接，确保随时可用。

题目：蓝牙HID连接断开时，L2CAP通道的断开顺序是什么？为什么要这样设计？

答案：

断开顺序是先中断通道（Interrupt Channel），后控制通道（Control Channel），与建立顺序相反。

设计原因：

中断通道主要传输实时异步数据（如鼠标坐标、键盘按键），先断开中断通道可避免数据传输过程中通道突然中断，导致数据丢失或错乱；
控制通道负责传输断开命令和状态同步，需要在中断通道断开确认后，再传输自身的断开命令，确保双方都已释放中断通道资源；
若先断开控制通道，中断通道的断开命令无法传输，会导致中断通道残留，占用蓝牙链路资源，影响其他设备的连接或下次重连。
