主题2：从比特到波形——调制与编码

主题2：从比特到波形------调制与编码

核心问题：比特如何变成适合信道传输的物理信号？
串联领域：蓝牙（GFSK）→ Wi-Fi（OFDM，QAM）→ USB/NFC（基带编码，如曼彻斯特）→ FMCW雷达（调频连续波）

比特是抽象的，波形是真实的。把0和1变成能在空气里传播的东西，这件事到底要付出什么代价？------Gom

数字世界与物理世界的桥梁

比特是抽象的，波形是真实的。调制与编码，正是连接这两个世界的语言。

比特的物理翻译

当你用手机刷视频、用U盘拷贝文件、用蓝牙耳机听音乐，甚至开车时依赖雷达辅助泊车时，一场无声的"翻译"正在发生。手机里的0和1，是如何穿越空气、线缆，到达另一端，并被准确理解的？

这就是调制与编码：将数字比特转换为适合信道传输的物理信号的过程。本文就围绕它展开。以后当你学到"接收端如何恢复信号"（同步技术）、"多用户如何共享信道"（多址接入）、"如何提高频谱效率"（高阶调制）时，都可以回到这里，找到这些概念在具体技术中的落地形态。

核心问题：比特如何变成适合信道传输的物理信号？

要回答这个问题，我们得先理解什么是"适合信道传输"。一个物理信号要胜任传输任务，通常需要满足四个条件：

匹配信道特性：无线信道需要高频载波才能有效辐射，有线信道则可以直接传输基带信号。
抗干扰能力：信号在传输中会遇到噪声、衰减和多径效应，它得有一定的鲁棒性。
频谱效率：在有限的带宽内，尽可能多地塞进比特。
同步能力：接收端需要能从信号中恢复时钟，从而准确地采样。

不同技术对这四个条件的权重取舍，造就了千姿百态的调制编码方案。我们从最基础的开始，一步步深入。

第一部分：基带编码：简单即高效

曼彻斯特编码：USB与NFC的选择

在USB 2.0和NFC中，我们看到了一种看似"原始"的编码方式------曼彻斯特编码。它的原理很简单：每个比特周期内，电平会从高到低或从低到高跳变一次，用跳变的方向表示0和1。

为什么这些技术会选择如此简单的编码？答案藏在它们的应用场景里。USB是有线传输，信道相对可控；NFC通信距离仅数厘米，磁场耦合环境单纯。在这些场景下，同步的可靠性比频谱效率更重要。

曼彻斯特编码有一个绝妙的特性：时钟和数据被捆绑在一起。每个比特都有电平跳变，接收端可以轻松从中恢复时钟，无需复杂的锁相环。对于成本敏感的USB设备和无源的NFC标签，这种"简单即高效"的设计哲学恰到好处。

一个你每天都会经历的实例：当你用NFC手机支付时，无源标签通过负载调制------改变自身负载来调制读写器的磁场------将加密的支付凭证"写"在读写器磁场波形的微小波动中。整个过程无源、安全、一碰即用。曼彻斯特编码保证了时钟的可靠恢复，而负载调制让无源设备也能"说话"，堪称精妙的物理层设计。

NRZI编码与位填充：USB 2.0的折中

USB 2.0在高速模式下采用了NRZI编码------电平翻转表示0，不变表示1。相比曼彻斯特编码，它的频谱效率更高（每个比特只需更少的跳变），但也引入了新问题：连续的长串1会导致电平长时间不变，接收端可能失步。

解决方案是位填充：每6个连续的1后强制插入一个0，人为制造跳变。这是一个精妙的折中------用可控的开销换取同步的可靠性。

正因为如此，USB 2.0的理论速率480 Mbps，实际有效传输速率只有约30-40 MB/s。当你拷贝文件时，这20%左右的开销就在那里，默默工作却从未被感知。

8b/10b编码：USB 3.0的革命

USB 3.0完全重构了物理层。它引入了独立的SSTX/SSRX差分对，实现全双工通信；编码方式从NRZI升级为8b/10b编码------每8位数据映射为10位传输字符。

为什么这样设计？5 Gbps的超高速下，NRZI已不可靠。8b/10b能保证DC平衡（0和1的数量基本相等），使AC耦合成为可能，同时内嵌时钟信息。独立的发送/接收通道实现了真正的全双工，相当于把单车道升级为双向双车道。

举个例子：当你使用USB 3.0移动硬盘时，可以同时读写文件而不明显降速，这就是全双工的价值。而8b/10b的20%开销，也解释了为什么5 Gbps物理层只能提供约500 MB/s的有效速率。

CAN总线：差分信号与非破坏性位仲裁

CAN总线使用差分信号（CAN_H和CAN_L）传输，逻辑"0"为显性（两线电压差约2V），逻辑"1"为隐性（电压差0V）。编码采用NRZ+位填充。

它的核心创新是非破坏性位仲裁。当多个节点同时发送时，它们通过ID段的"线与"机制在物理层直接裁决优先级------发送隐性的节点若检测到总线上为显性，立即停止发送。整个过程不损坏数据，高优先级报文零延迟传输。

为什么这样设计？汽车环境电磁干扰严重，差分信号提供了强大的共模抑制。而实时性要求极高（比如发动机控制信号必须优先），位仲裁在物理层解决优先级问题，无需上层介入。例如，当你车上的ABS系统突然需要发送紧急信号时，它能立即抢占总线，无需等待正在进行的多媒体数据传输。这种"物理层优先"的设计，是工业控制可靠性的基石。

MIPI D-PHY：HS/LP双模与源同步时钟

MIPI D-PHY采用HS（高速）/LP（低功耗）双模架构。HS模式传输数据时使用低压差分信号（200 mV摆幅），并伴随一个DDR源同步时钟；LP模式传输控制时使用单端信号（1.2 V摆幅）。

为什么这样设计？在HS模式下，源同步时钟大幅简化了接收端设计------无需复杂的CDR（时钟数据恢复）电路，直接用随路时钟采样即可。LP模式则在空闲时极大降低功耗------这对移动设备是核心需求。而且HS/LP切换可在纳秒级完成，实现"突发传输、深度休眠"的工作模式。

一个很直观的例子：当你用手机拍照时，摄像头通过MIPI CSI接口将海量图像数据以HS模式高速传入处理器；当没有图像传输时，链路迅速切回LP模式省电。这帧图像传输结束后几微秒内，物理层就已经在"睡觉"了。

第二部分：从基带到通带：为什么要用载波？

当信号要穿越空气进行无线通信时，基带信号就无法直接使用了。原因有三个：

天线效率：天线的尺寸与波长成正比，低频信号需要巨大的天线。
频谱资源：基带信号会相互重叠，无法区分不同设备。
信道特性：某些频段（如2.4 GHz）被开放为ISM频段，适合公共使用。

因此，无线通信必须将基带信号"搬移"到高频载波上，这就是调制。

第三部分：频率调制：从GFSK到FMCW

蓝牙的GFSK：简单可靠的连接

蓝牙的基础速率模式采用GFSK（高斯频移键控）。它将比特0和1映射为两个不同的频率，并通过高斯滤波器平滑频率变化，限制信号带宽。

GFSK的星座图是一个圆------它属于恒包络调制，对非线性放大器不敏感，功耗低，实现简单。这正是蓝牙作为"替代线缆"技术所需要的：可靠、低功耗、中等速率。

增强速率（EDR）则引入相位调制：π/4-DQPSK（2 Mbps）和8DPSK（3 Mbps），星座图上有4个或8个点，在信号好时提供更高吞吐量。

跳频扩频------在79个（经典蓝牙）或40个（BLE）信道上以1600跳/秒的速度跳变------是对抗2.4 GHz拥挤频段的智慧：与其在一个信道上死磕，不如到处"游击"。例如，你的蓝牙耳机在Wi-Fi拥挤的环境下依然能稳定播放，正是因为跳频技术让它每秒1600次地躲避干扰。而当信号良好时，它可能悄悄从GFSK切换到EDR，用更高音质回报你。

FMCW雷达：当调频用于测量而非通信

FMCW（调频连续波）雷达的技术要点如下：

发射线性调频连续波（chirp），频率随时间线性增加。
通过混频得到差频信号，其频率与目标距离成正比------时间延迟被转换为频率差。
对多个chirp进行二维FFT，生成距离-多普勒图（Range-Doppler Map），同时得到目标的距离和速度。
PC-FMCW：叠加相位编码（如GMSK），为每个雷达赋予"指纹"以抵抗互干扰。

它与通信调频的根本差异在于：通信调频（如GFSK）中，频率变化承载离散比特，接收端关心的是"发送的是0还是1"；而FMCW雷达中，频率变化是一个连续的、已知的函数，接收端关心的是"发射和接收的频率差是多少"，从而反推物理参数。

为什么这样设计？线性调频实现了距离测量的高分辨率（带宽越大，分辨率越高）；多chirp处理分离了距离和速度（快时间维测距，慢时间维测速）；相位编码则解决了多雷达共存问题------每个雷达用自己的编码，接收时通过匹配滤波提取自己的信号。

一个你很可能正在使用的例子：你的自适应巡航控制（ACC）雷达每秒发射数万个chirp，在距离-多普勒图上实时追踪前车。当旁边车道的卡车也使用雷达时，PC-FMCW确保它们不会互相干扰，产生"幽灵目标"。这项技术正在让自动驾驶变得更安全。

第四部分：幅度与相位的交响：QAM与OFDM

QAM：在有限带宽内塞入更多比特

当我们需要在同样带宽内传输更多数据时，仅靠两种频率或两种幅度就不够了。QAM（正交幅度调制）同时改变载波的幅度和相位，创造出更多的"符号状态"。

Wi-Fi的发展史，就是一部QAM阶数不断攀升的历史：

BPSK：1比特/符号
QPSK：2比特/符号
16-QAM：4比特/符号
64-QAM：6比特/符号
256-QAM：8比特/符号
1024-QAM：10比特/符号
4096-QAM（Wi-Fi 7）：12比特/符号

更高的QAM阶数意味着星座图上的点更密集，对信噪比的要求也更苛刻。这体现了通信系统中的一个永恒权衡：速率与可靠性的折中。

OFDM：多径效应下的并行传输

你可能会问：为什么Wi-Fi不用简单的QAM，而要用复杂的OFDM（正交频分复用）？答案是多径效应。在室内环境中，信号会从墙壁、家具反射，产生多个不同延迟的副本到达接收端，导致符号间干扰（ISI）。

OFDM的解决思路很巧妙：将高速数据流分割到数百个低速子载波上并行传输。由于每个子载波的符号周期变长，多径效应的影响大大降低。同时，通过添加循环前缀，可以完全消除符号间干扰。

从OFDM到OFDMA（Wi-Fi 6/7），Wi-Fi更进一步实现了多用户并行传输，从"一人独占全信道"演进为"多人共享子载波"，网络效率大幅提升。MIMO（多输入多输出）则利用空间维度，在不增加带宽和功率的情况下倍增速率------从SU-MIMO到MU-MIMO，从下行到上行。

举个例子：你在客厅看4K视频，家人在卧室开视频会议，孩子打游戏------Wi-Fi 6的OFDMA允许路由器同时为三个设备服务，而不是让它们排队等待。而你手机上的Wi-Fi信号格数，决定了路由器会选择64-QAM还是256-QAM：信号越好，速率越高。

为什么无线通信复杂，而有线/NFC简单？

答案在于信道环境和系统自由度的根本差异。我们用一个表格来对比：

维度	无线通信（Wi-Fi/蓝牙）	有线/NFC
信道环境	开放、不可控、多径、干扰多	封闭、可控、路径单一
频谱资源	共享、拥挤、需高效利用	专用或近距离、资源充足
功耗约束	电池供电，需优化	可供电（USB）或无源（NFC）
移动性	支持移动和漫游	固定连接或极近距离
复杂度预算	可接受较高复杂度	成本敏感，追求简单

简单来说：无线通信面对的是一个充满不确定性的开放战场，必须用复杂的策略（OFDM、QAM、MIMO）来对抗各种"敌人"（多径、干扰、衰落）；而有线/NFC面对的是一个可控的室内环境，用简单的"直拳"（曼彻斯特编码）就能解决问题。

这体现了通信系统设计的第一原则：所有复杂性都源于对信道不完美性的补偿。

第五部分：从通信到网络：物理层之上的革命

蓝牙Mesh：复用物理层的自组网方案

蓝牙Mesh完全复用BLE的物理层------同样是GFSK调制，同样在37/38/39三个广播信道工作。其革命完全发生在网络层：引入管理型泛洪、节点角色（中继/低功耗/朋友/代理）、发布/订阅模型和三重密钥安全体系。

为什么这样设计？复用物理层保证了与数十亿已有蓝牙设备的兼容性------任何BLE 4.0以上设备，只需软件升级即可支持Mesh。管理型泛洪实现了多跳自组网，中继节点接力传输，朋友节点为低功耗设备缓存消息。三重密钥（网络密钥、应用密钥、设备密钥）确保即使照明系统被破解，门锁依然安全。

实际意义：你家中的智能灯泡可能只有BLE 4.0芯片，但通过蓝牙Mesh，它们能组成自修复网络。即便某个灯泡断电，消息也会自动绕路传输。而电池供电的传感器可以沉睡数月，因为它的"朋友"灯泡会替它接收消息，等它醒来再转交。

Zigbee：DSSS、O-QPSK与网状网络

Zigbee的技术要点：在2.4 GHz频段采用O-QPSK调制 + DSSS（直接序列扩频），每4比特映射为32位伪随机码片。网络层支持网状网络（Mesh），节点角色分为协调器、路由器、终端设备。

为什么这样设计？DSSS将信号能量展宽到整个信道，在较低信噪比下仍能工作，抗干扰能力强。O-QPSK是恒包络调制的变种，功放效率高，适合电池供电设备。网状网络和终端设备深度休眠的结合，实现了大规模、低功耗的传感器网络。

实际意义：工业厂房里有上千个温湿度传感器，每个都能工作数年，因为它们平时深度休眠，醒来时通过最近的Zigbee路由器瞬间上传数据，然后又睡去。而网络中某个路由器坏了，数据会自动寻找其他路径------这种"低功耗+自愈"的组合，正是Zigbee的不可替代之处。

对比蓝牙Mesh：两者都做Mesh，但Zigbee的DSSS使其抗干扰更强，适合工业环境；蓝牙Mesh复用BLE生态，消费电子普及度更高。技术选择的背后，是市场定位的差异。

第六部分：全景对比与设计哲学

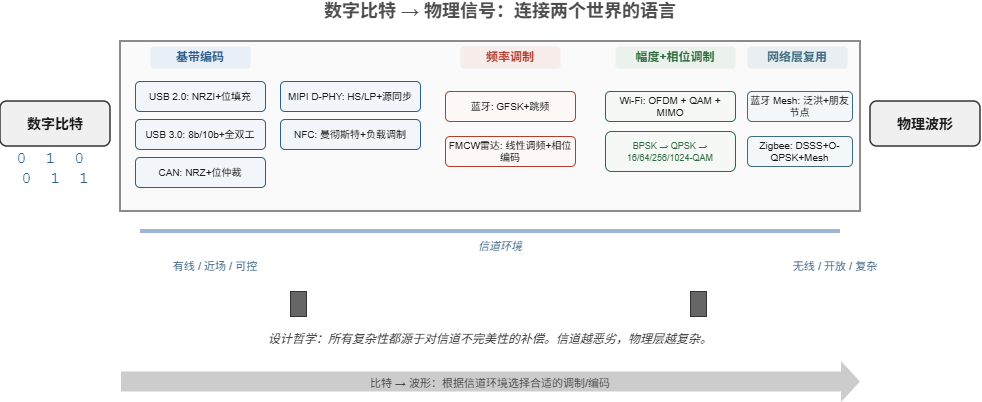

调制编码技术全景图谱

技术	信道	编码/调制	核心创新	设计哲学
USB 2.0	有线	NRZI + 位填充	用可控开销换同步	简单可靠，成本优先
USB 3.0	有线	8b/10b + 全双工	高速下的DC平衡与双向并行	性能跃升，兼容保留
CAN	有线	NRZ + 位仲裁	物理层优先级裁决	实时可靠，去中心化
MIPI	板内	HS/LP双模 + 源同步时钟	极低功耗下的高速传输	功耗与性能的极致平衡
NFC	近场	曼彻斯特 + ASK + 负载调制	无源设备反向通信	简单安全，能量获取
蓝牙	无线	GFSK/PSK + 跳频	游击式抗干扰	低功耗连接，渐进增强
蓝牙Mesh	无线	复用BLE物理层 + 网络层Mesh	物理复用，网络革命	生态兼容，功能扩展
Zigbee	无线	O-QPSK + DSSS + Mesh	低功耗下的抗干扰	大规模传感，极低功耗
Wi-Fi	无线	OFDM + QAM + MIMO	多维复用压榨带宽	极致速率，适应演进
FMCW	无线	线性调频 + 相位编码	用频率差测距	精确感知，通信融合

核心设计哲学提炼

从这十个技术中，我们可以提炼出几条反复出现的设计哲学：

所有复杂性都源于对信道不完美性的补偿：有线信道可控→简单编码（NRZI、曼彻斯特）；无线信道复杂→复杂策略（OFDM、跳频、DSSS）。信道越恶劣，物理层越复杂。
权衡是设计的灵魂：USB 2.0的位填充用20%的速率开销换同步可靠性；Wi-Fi的MCS在信号好时用256-QAM追求速率，差时切回QPSK保连接；蓝牙的GFSK（鲁棒）vs EDR（高效）；MIPI的HS/LP双模实现性能与功耗的动态平衡。
物理层决定天花板，协议层决定实现：蓝牙Mesh告诉我们，物理层是基础，但网络层可以重塑能力；USB 3.0启示我们，物理层的全双工革命为上层协议打开了新空间；FMCW雷达则展示了物理层波形设计直接决定感知分辨率。
兼容性是工程的生命线：USB 3.0连接器保留USB 2.0触点；蓝牙Mesh兼容所有BLE 4.0+设备；Wi-Fi每一代都向前兼容。
通信与感知正在融合：FMCW雷达借鉴通信的相位编码（PC-FMCW）；5G/6G通感一体化成为趋势。波形设计正在回归其物理本质------无论是传信息还是测环境，都是在与物理世界交互。

写在最后

本文不是一个孤立的终点，而是一个可以反复回来的参照点。以后学到新概念，不妨回到这里，看看它对应知识地图上的哪个位置：

当讨论"同步技术"时：回想USB的位填充、MIPI的源同步时钟、Wi-Fi的前导码。

当讨论"多址接入"时：对比蓝牙的跳频、Wi-Fi的OFDMA、CAN的位仲裁。

当讨论"功耗优化"时：参照MIPI的HS/LP双模、Zigbee的终端设备休眠、蓝牙Mesh的朋友节点。

当讨论"抗干扰"时：理解蓝牙的跳频、Zigbee的DSSS、Wi-Fi的OFDM、PC-FMCW的编码。

当讨论"实时性"时：品味CAN的物理层位仲裁、FMCW的毫秒级处理周期。

当讨论"兼容性"时：学习USB 3.0的向后兼容设计、蓝牙Mesh的物理层复用。

每一个技术都不是孤立的知识点，而是一个活生生的设计决策实例。它们告诉我们：理论是通用的，但落地是具体的；原理是简单的，但工程是复杂的。

从比特到波形，既是物理层的转换，也是从抽象理论到工程实践的衔接。理解这个过程，就抓住了通信与感知技术的主线。

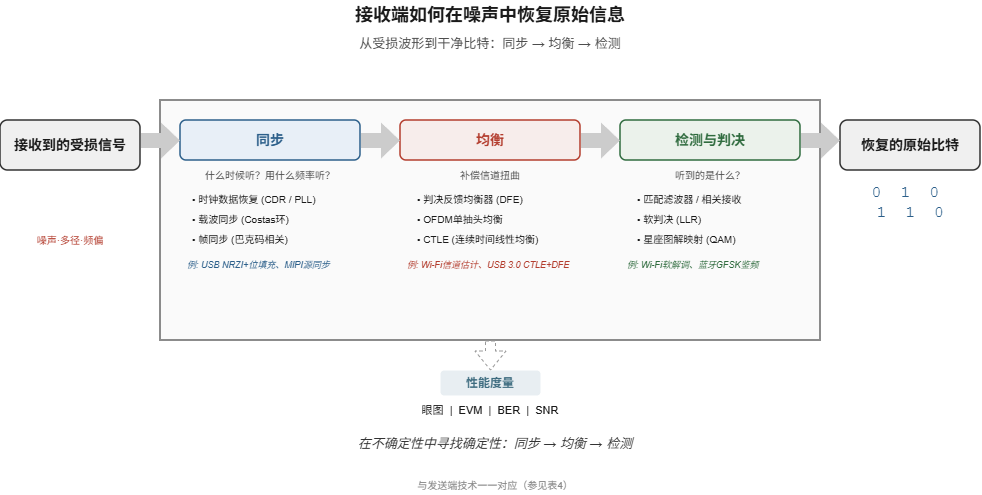

接收端如何在噪声中恢复原始信息

如果说发送端的故事是"如何把比特变成波形"，那么接收端的故事就是"如何在噪声中认出这个波形"。调制与编码是数字世界的语言，而接收端就是这门语言的听者------它必须在嘈杂的环境中，准确听清每一个词、每一句话。

接收端的挑战

上一篇文章我们讨论了如何将比特转换成适合信道传输的波形。可当波形进入信道后，它就像踏上了一条充满未知的旅途------噪声会把它污染，多径效应会把它扭曲，频率偏移和定时抖动会把它搅乱。当这个面目全非的信号终于到达接收端时，接收机必须回答三个问题：

"什么时候听？"------这是符号同步。
"用什么频率听？"------这是载波同步。
"听到的是什么？"------这是检测与判决。

接收端面临的另一个难题是：在信道状态未知的情况下，从波形中恢复出原始的比特。本文将介绍接收端的核心技术及其设计思路，并与上一篇文章中的各项技术一一对应，补全发送-接收的完整链路。

第一部分：同步------重建时间与频率的秩序

同步是接收端的第一道关卡。发送端和接收端是两个独立的系统，它们的时钟频率和相位不可能天然一致。没有同步，一切都是空中楼阁。

1.1 载波同步：找到正确的频率

对于相干解调系统，接收端必须产生一个与发送载波同频同相的本地载波。这就是载波同步的任务。

有哪些实现方法呢？主要有两类：

外同步法：发送端在发送数据的同时，附带发送一个导频信号（一个单频载波）。接收端用窄带滤波器提取这个导频，再用锁相环（PLL）锁定。这种方法简单可靠，但会占用额外的功率和带宽。
自同步法：从接收信号本身提取载波。对于抑制载波的调制方式（如DSB-SC、PSK），可以通过非线性变换（如平方变换、Costas环）恢复载波。Costas环的妙处在于，它在恢复载波的同时，还能直接得到解调输出。

现在我们把这些概念和上一篇文章中的技术对应起来：

Wi-Fi的OFDM：OFDM系统对载波频偏极其敏感------频偏会破坏子载波间的正交性，导致子载波间干扰（ICI）。因此，Wi-Fi接收机在帧同步之后，必须进行精细的载波频率同步。IEEE 802.11a标准中，前导码的短训练序列用于粗频偏估计，长训练序列用于细频偏校正。
蓝牙的跳频：蓝牙接收端必须与发送端同步跳频------在1600跳/秒的速度下，接收端要准确知道当前在哪个信道上。这依赖于精确的时钟同步和跳频序列的同步。
FMCW雷达：虽然不传输数据，但FMCW接收端同样需要频率同步------发射信号与接收信号的混频，本质上就是一种载波同步过程。

1.2 符号同步：找准采样的时刻

即使载波同步了，接收端还需要知道每个符号从哪里开始、到哪里结束，才能在最佳时刻采样判决。这就是符号同步（也称位同步、时钟恢复）的任务。

核心机制：时钟数据恢复（CDR）电路的核心是锁相环（PLL），它包含鉴相器、环路滤波器和压控振荡器（VCO）。鉴相器检测本地时钟与输入数据之间的相位误差，环路滤波器平滑误差信号，VCO调整输出时钟的相位，形成一个负反馈环路。

在超高速串行通信中（如2.5Gbps以上），常采用双环结构------一个PLL环提供多相参考时钟，另一个数字CDR环从中选择最合适的时钟相位进行采样。为了获得更精细的相位调节，还可以用相位插值器将N相时钟合成为2N相时钟。

符号同步也分为外同步和自同步两种。外同步法比较简单：发送端同时发送时钟导频，接收端用窄带滤波器提取。自同步法则从数据流本身提取时钟------对于NRZ编码，需要通过非线性变换（如延迟相乘、微分整流）产生时钟分量，再用窄带滤波器提取。这正是USB 2.0采用NRZI+位填充的原因：保证数据流中有足够的跳变，便于时钟恢复。

与上一篇文章的对应关系非常清晰：

USB 2.0的NRZI+位填充：NRZI编码本身不携带时钟，但位填充保证了数据流中不会出现过长的无跳变区间，让接收端的PLL能够持续锁定。这是"用可控开销换取同步可靠性"的经典案例。
MIPI D-PHY的源同步时钟：MIPI采用了另一种思路------不依赖CDR，而是用专门的时钟通道随数据一起发送。接收端直接用这个随路时钟采样数据，完全避免了时钟恢复的复杂性。这是极短距离传输下的最优选择。
曼彻斯特编码（NFC/USB）：每个比特中间都有跳变，时钟信息天然嵌入在数据中，接收端可以极其简单地恢复时钟。这是"简单即高效"的极致体现。

1.3 帧同步：找到数据的边界

有了正确的符号时刻，接收端还需要知道一帧数据从哪里开始、到哪里结束。这就是帧同步（也称群同步）的任务。

实现方法有两种：

集中插入法：在每帧的开头集中插入一个特殊的同步码组（如巴克码）。这个码组具有尖锐的自相关特性，接收端通过滑动相关检测来找到它。
分散插入法：将同步码组分散插入到数据流中（如每帧固定位置插入一个比特）。这种方法传输效率高，但同步建立时间较长。

接收端存在两种错误：漏同步（有同步码没检测到）和假同步（没有同步码误检测到）。同步保护的设计思想是：在捕获态时提高判决门限（宁漏勿假），在维持态时降低判决门限（防漏）。

与上一篇文章的对应：

Wi-Fi的帧检测：IEEE 802.11a/g/n等标准中，前导码的短训练序列用于帧检测和自动增益控制（AGC），长训练序列用于精细同步和信道估计。
USB的包结构：USB数据包都有明确的同步字段（SYNC）、包标识符（PID）和包结尾（EOP），接收端通过这些字段实现包同步。
CAN的帧起始：CAN总线通过一个显性的帧起始位（SOF）来同步总线上所有节点。

第二部分：均衡------信道的补偿

即使同步完美，信号在信道中传输时还会遭遇另一个敌人------多径效应。信号通过多条路径到达接收端，不同路径的延迟不同，导致符号间干扰（ISI）。在高速传输中，ISI是制约性能的主要因素。

均衡器的任务，就是补偿信道对信号的扭曲，消除或减轻ISI。

2.1 均衡的原理

均衡器本质上是一个与信道特性相反的滤波器。信道对信号的作用可以看作卷积，均衡器就是要找到一个逆系统来抵消这个卷积效应。

2.2 均衡器的分类

按结构分，均衡器有以下几种：

线性均衡器：最简单的形式，用横向滤波器（FIR）实现。优点是结构简单，缺点是在深衰落信道中会放大噪声。
判决反馈均衡器（DFE）：非线性均衡器，用已判决的符号来消除后续符号的干扰。性能优于线性均衡器，但有错误传播的风险。高速SerDes中广泛采用DFE。
最大似然序列估计（MLSE）：理论上的最优均衡器，用维特比算法在所有可能的发送序列中搜索最可能的那个。复杂度随信道长度指数增长，但在恶劣信道下性能极好------研究表明，在存在频谱零点的信道条件下，MLSE性能优于MMSE均衡器10 dB以上。

按实现方式分，可以分为时域均衡（直接调整冲激响应，消除时域上的码间串扰）和频域均衡（校正系统的幅频特性，常用于OFDM系统，每个子载波用一个单抽头系数校正）。

2.3 自适应均衡

信道是时变的------移动通信中，用户的移动会改变多径环境；温度变化也会影响电缆的特性。因此，均衡器必须具备自适应能力。

均衡器有两种工作模式：

训练模式：发送端发送已知的训练序列，接收端用这些序列来调整均衡器系数，使其逼近最佳值。
跟踪模式：训练结束后，进入数据传输阶段。均衡器用判决结果作为参考，通过自适应算法（如LMS、RLS）持续跟踪信道的变化。

常见的自适应算法有：LMS（最小均方）算法------简单、计算量小，但收敛速度慢；RLS（递归最小二乘）算法------收敛速度快，但计算复杂度高；CMA（恒模算法）------适用于恒包络调制（如GFSK）的盲均衡，无需训练序列。

2.4 与上一篇文章的对应

Wi-Fi的OFDM：OFDM将宽带信道划分为多个窄带子载波，每个子载波上的信道是平坦衰落，只需一个单抽头均衡器即可校正。这是OFDM的核心优势之一。
USB 3.0的信号完整性：5Gbps的高速信号在PCB走线上传输，会遇到趋肤效应、介质损耗等导致的ISI。接收端需要均衡器（通常是连续时间线性均衡器CTLE + 判决反馈均衡器DFE）来打开眼图。
MIPI的通道损耗：随着速率提升，MIPI接收端也需要均衡。D-PHY规范中定义了接收端的均衡要求。
CAN总线：虽然速率不高，但在长距离或恶劣环境下，CAN信号也会出现畸变。工程师通过调整位时序参数（同步段、传播段、相位缓冲段）来实现一种"手动均衡"。

第三部分：检测与判决------在噪声中做决定

同步找到了正确的时间和频率，均衡消除了信道的扭曲，最后一步是检测------在噪声中做出最终判定：这个符号是0还是1？

3.1 最佳接收理论

在加性高斯白噪声（AWGN）信道下，使误码率最小的最佳接收机有两种等价实现形式：

相关接收机：将接收信号与所有可能的发送信号做相关，选择相关性最大的那个。
匹配滤波器：对每个可能的发送信号设计一个匹配滤波器，在抽样时刻比较输出。匹配滤波器能在抽样时刻获得最大信噪比。

匹配滤波器的冲激响应是发送信号的时间反转：( h(t) = s(T_s - t) )，其中 ( T_s ) 是符号周期。

3.2 硬判决 vs. 软判决

硬判决：直接将采样值与门限比较，输出0或1。简单，但会丢失信息。
软判决：将采样值量化后（如3比特量化）输出给后级的解码器。软判决信息保留了可靠程度，能使纠错码（如LDPC、Turbo码）发挥更好的性能。现代通信系统（Wi-Fi、4G/5G）普遍采用软判决。

3.3 与上一篇文章的对应

Wi-Fi的QAM解调：接收端在FFT后得到每个子载波上的复数点（星座点），解映射器根据这个点在星座图上的位置，判决出对应的比特。高阶QAM（如1024-QAM）的星座点间距很小，对噪声极其敏感，需要高精度的信道估计和均衡。
蓝牙的GFSK解调：GFSK是频率调制，可以用鉴频器或正交相干解调。由于GFSK的星座图是圆（恒包络），对非线性失真不敏感。
NFC的ASK解调：NFC的ASK调制相对简单，接收端通过包络检波即可恢复信号。
FMCW雷达的目标检测：虽然不传输比特，但FMCW接收端的信号处理逻辑类似------对差拍信号做FFT（相当于匹配滤波器组），然后在距离-多普勒图上用CFAR（恒虚警率）算法检测目标。

第四部分：性能度量------如何衡量接收端的好坏

接收端的最终性能，需要用一些指标来度量。

4.1 误码率（BER）

最直接的指标------接收端判决出的比特与发送端原始比特不一致的概率。不同的调制方式和编码方式，在不同信噪比下的理论误码率曲线是系统设计的基础。

4.2 眼图

眼图是评估接收信号质量的直观工具。将大量比特的波形叠加在示波器上，形成类似人眼的图案。通过眼图可以快速判断：

眼高：噪声容限
眼宽：定时容限
抖动：时钟恢复的难度

4.3 EVM（误差矢量幅度）

对于QAM等调制方式，EVM是衡量解调质量的常用指标。它表示实际接收到的星座点与理想星座点之间的误差矢量的大小。EVM越小，信号质量越好。Wi-Fi接收机的性能常用EVM来衡量。

4.4 信噪比（SNR）与Q因子

信噪比是信号功率与噪声功率的比值。在光通信中，常用Q因子来关联眼图和误码率。

第五部分：全景图谱------接收端技术与发送端的对应

至此，上一篇文章中的每项技术，都可以与本文的接收端技术一一对应起来，构成一条完整的收发链路：

技术	发送端（上一篇文章）	接收端（本文）	核心接收技术
USB 2.0	NRZI + 位填充	时钟数据恢复（CDR）	PLL时钟恢复，从数据流中提取时钟
USB 3.0	8b/10b编码 + 全双工	CTLE + DFE均衡	连续时间线性均衡器 + 判决反馈均衡器，应对5Gbps的ISI
CAN	NRZ + 位仲裁	位时序调整 + 边沿同步	通过同步段和相位缓冲段调整采样点位置
MIPI	HS/LP双模 + 源同步时钟	随路时钟采样	无需CDR，直接用时钟通道采样
NFC	曼彻斯特编码 + ASK	包络检波 + 曼彻斯特解码	简单包络检波，从电平跳变恢复时钟
蓝牙	GFSK/PSK + 跳频	GFSK解调 + 跳频同步	鉴频器或相干解调，同步跳频序列
蓝牙Mesh	复用BLE物理层	同BLE接收 + 网络层处理	物理层同BLE，网络层做消息缓存和转发
Zigbee	O-QPSK + DSSS	O-QPSK解调 + DSSS解扩	相关接收机匹配32位码片序列
Wi-Fi	OFDM + QAM + MIMO	同步 + FFT + 信道估计 + 均衡	帧检测、频偏校正、FFT、每个子载波单抽头均衡、QAM软解调
FMCW	线性调频 + 相位编码	混频 + FFT + CFAR检测	混频得到差频信号，2D-FFT生成距离-多普勒图，CFAR检测目标

写在最后：接收端的哲学

从波形到比特的过程，本质上是一个"在不确定性中寻找确定性"的过程：

同步解决了时间与频率的不确定性。

均衡解决了信道的不确定性。

检测解决了噪声的不确定性。

性能度量让我们知道系统有多"确定"。

发送端的故事是"如何优雅地表达"，接收端的故事是"如何准确地理解"。两者共同构成了通信系统的完整叙事。每一个我们日常使用的技术------从USB拷贝文件、用Wi-Fi看视频、用蓝牙听音乐，到汽车雷达保障安全------背后都是这些接收技术在默默地工作。

而更深层的逻辑是：接收端的复杂性，源于信道的不可靠性。信道越恶劣，接收端就必须越聪明。从USB的简单PLL，到Wi-Fi的OFDM同步和均衡，再到FMCW雷达的2D-FFT和CFAR检测，接收技术的演进，本质上是一部人类对抗信道不确定性的历史。

从单用户到多用户：多址接入技术如何让多个设备共享同一信道

单用户通信好比两个人对话，多用户通信则像一场鸡尾酒会。多址接入技术的任务，就是让酒会上的每一对交谈者都能听清对方，不被其他人的谈话淹没。

多址接入：如何共享信道

在前两篇文章中，我们分别聊了"如何把比特变成波形"（调制与编码）和"如何在噪声中恢复比特"（接收与同步）。但现实中的通信场景，从来没有这么简单------Wi-Fi热点要为几十台设备同时服务，基站要处理成千上万的手机，CAN总线上挂着几十个ECU，连USB都要支持多个外设。

这就引出了一个无法回避的问题：多个设备如何共享同一信道？

答案就是多址接入技术。如果说调制与编码是通信系统的"语言"，接收同步是"听力"，那么多址接入就是"社交礼仪"------它规定了谁可以在什么时候、用什么方式说话，确保所有人都有机会发言，且不会互相干扰。

在这篇文章里，我们将沿着多址技术的演进脉络，从最基础的频分、时分，到更现代的码分、空分，再到Wi-Fi 6/7的革命性创新，并逐一剖析之前讨论过的每个技术是如何解决"共享"问题的。

第一部分：多址接入的基本思想

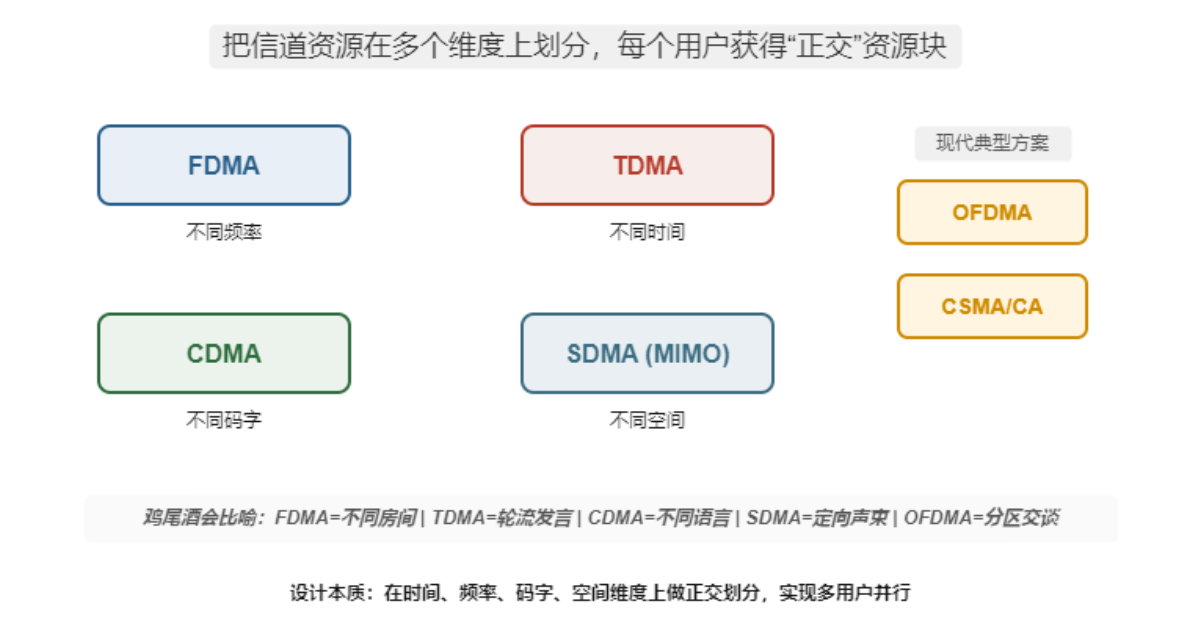

多址接入的核心思想其实很直观：把信道资源在多个维度上划分，给每个用户分配一个"正交"的资源块，让不同用户的信号互不干扰。这些维度包括：

频率维度：不同用户使用不同频率（FDMA）
时间维度：不同用户在不同时间片发送（TDMA）
码字维度：不同用户使用不同的正交编码（CDMA）
空间维度：不同用户在不同空间位置（SDMA/MIMO）

这些维度可以单独使用，也可以组合使用------实际上，现代通信系统几乎都是多维复用的产物。你会发现，我们越往后走，技术越像是在"压榨"每一个可以用的物理维度。

第二部分：频分多址（FDMA）------让每个用户有自己的频道

原理与特点

FDMA是最直观的多址方式：把总带宽划分成若干个互不重叠的信道，每个用户独占一个信道。就像收音机的不同频率电台，你调到哪个频率就听哪个，互不干扰。

它的优点很明显：实现简单，不需要复杂的同步；每个用户独占带宽，适合连续传输的业务（比如传统的模拟语音通话）。缺点也同样突出：需要保护频带，频谱利用率不高；用户数受限于信道数；灵活性差，没法动态调整带宽。

与前文的对应

我们之前讨论过的技术中，有几个与FDMA密切相关：

蓝牙的跳频：蓝牙虽然用的是跳频扩频，但从多址角度看，它在每个时刻只占用一个窄带信道，通过快速跳变来躲避干扰。用FDMA的视角看，蓝牙是在"频率-时间"二维平面上以跳频图案的方式占用资源。
Wi-Fi的信道划分：Wi-Fi在2.4 GHz和5 GHz频段把频谱划分成多个20 MHz/40 MHz/80 MHz/160 MHz的信道，不同Wi-Fi网络可以选择不同信道来减少干扰。这本质上是一种静态的FDMA。
CAN总线：CAN是单信道广播，不涉及频分。

第三部分：时分多址（TDMA）------轮流发言

原理与特点

TDMA的思路是：把时间划分成周期性的帧，每帧再分成若干个时隙，每个用户在自己的时隙里发送数据。就像圆桌会议上大家轮流发言，谁也不会抢谁的话。

优点：只需要一个载波，硬件简单；可以灵活分配时隙（动态TDMA）；没有互调干扰。缺点：需要严格的同步；突发传输需要缓存；对多径效应比较敏感。

与前文的对应

TDMA在我们的技术案例中出现得非常频繁：

蓝牙的微微网：蓝牙微微网中，主设备控制时序，为每个从设备分配特定的时隙。这正是典型的TDMA------所有设备都在同一频率（跳频到同一信道）上，但在不同时间发送。
经典蓝牙的SCO链路：用于语音传输的SCO链路就是预留的周期性时隙，保证语音的实时性。
CAN的位仲裁：CAN的"非破坏性位仲裁"可以看作一种特殊的、在物理层实现的TDMA------高优先级的节点通过"线与"机制抢占总线，获得当前时隙的发言权。这是最极致的"谁急谁先"的时分策略。
USB的主机轮询：USB是严格的主从架构，所有通信都由主机发起。主机通过轮询的方式为每个设备分配总线时间，这本质上也是一种集中控制的TDMA。

第四部分：码分多址（CDMA）------所有人同时同频说话，但用不同语言

原理与特点

CDMA带来了一次革命：所有用户可以同时同频发送数据，接收端用不同的正交码来区分用户。每个用户的信号被一个唯一的扩频码相乘（扩频），整个系统的带宽远大于单个用户的带宽。

它的核心机制是这样的：

扩频：用高速的扩频码把窄带信号扩展到宽带。
正交码：不同用户的扩频码相互正交（比如Walsh码）。
相关接收：接收端用与发送端相同的扩频码做相关，恢复自己的信号，其他用户的信号则被"解扩"为噪声。

优点很多：抗干扰能力强（有扩频增益）、抗多径（可以用Rake接收）、软容量（用户数增加时性能平滑下降）、保密性好（没有扩频码就无法解调）。缺点也有：需要精确的功率控制（不然会有"远近效应"），实现复杂度高。

与前文的对应

Zigbee的DSSS：Zigbee在2.4 GHz采用直接序列扩频（DSSS），每4比特映射为32位伪随机码片。从多址角度看，如果多个Zigbee网络使用不同的扩频码，就可以在相同信道共存------这是一种简化的CDMA思想。
PC-FMCW雷达：我们之前讨论的PC-FMCW（相位编码FMCW）为每个雷达分配独特的相位编码序列，使多个雷达能在同一频段同时工作而不互相干扰。这本质上是CDMA思想在雷达领域的应用。
蓝牙的跳频：虽然蓝牙主要用跳频，但它的跳频图案也可以看作一种"码"------不同微微网用不同的跳频序列，实现多网络共存。
Wi-Fi：传统Wi-Fi不用CDMA，但后面要讲的OFDMA可以看作一种频域上的CDMA。

第五部分：空分多址（SDMA）------用空间区分用户

原理与特点

SDMA利用用户的空间位置差异来区分用户，核心是多天线技术（MIMO）。通过波束赋形，基站可以把信号能量集中在特定用户的方向，同时在其他方向形成零陷，实现同一时间同一频率与多个用户通信。

MIMO有两种常见形式：

SU-MIMO：一对多，一个AP和一个用户之间通过多条空间流传输。
MU-MIMO：多对多，一个AP同时与多个用户通信。

优点：在不增加带宽和功率的情况下倍增容量，而且可以和FDMA/TDMA/CDMA正交叠加。缺点：需要多天线硬件，需要精确的信道状态信息（CSI），算法也比较复杂。

与前文的对应

Wi-Fi的MIMO演进是一个很清晰的案例：

802.11n 引入 SU-MIMO
802.11ac Wave 2 引入下行 MU-MIMO
802.11ax（Wi-Fi 6）引入上行 MU-MIMO

这是SDMA技术从无到有、从下行到上行、从单用户到多用户的完整演进路径。蓝牙传统上没有MIMO，但蓝牙5.2/5.3开始探索方向性功能；Zigbee通常不用MIMO。

第六部分：现代多址技术的集大成者------OFDMA

OFDMA的革命

从Wi-Fi 6（802.11ax）开始，OFDMA（正交频分多址）成为核心创新。它是在OFDM基础上的革命性升级。OFDM和OFDMA的区别在哪里？

OFDM：每个时刻整个信道只服务一个用户------虽然有很多子载波，但全部给同一个人。
OFDMA：把子载波划分成多个资源单元（RU），同时分配给不同用户。

打个比方：OFDM就像一列火车，一次只运一个人的货；OFDMA则是一节车厢装一个人的货，多节车厢同时运输不同人的货。

OFDMA的优势很实在：降低小数据包的时延（不用等整个信道空闲），提升整体效率（减少竞争开销），更好地支持物联网（大量小数据包设备可以高效共存）。

与前文的对应

Wi-Fi 6/7的OFDMA：这是Wi-Fi从"独占全信道"到"共享信道"的哲学转变。在密集部署场景（比如体育馆、会议厅），OFDMA能显著提升网络容量。
对比蓝牙Mesh：蓝牙Mesh用广播洪泛实现多跳，与OFDMA是完全不同的多址哲学------一个追求简单自组网，一个追求频谱效率最大化。没有谁对谁错，只有适用场景不同。

第七部分：竞争型多址------没有中央调度的自由市场

以上讨论的都是"受控型"多址------有中央调度器（如基站、Wi-Fi AP、USB主机）来分配资源。但有些场景没有中央调度，所有设备地位平等，这就需要竞争型多址。

CSMA/CA：Wi-Fi的核心

CSMA/CA（载波侦听多路访问/冲突避免）是Wi-Fi的核心协议，它的工作流程大致是这样的：

先听后说：设备发送前先侦听信道，如果忙就等待。
随机退避：如果信道空闲，也不是立即发送，而是随机等待一小段时间，减少碰撞概率。
确认机制：接收端收到正确数据后回复ACK，发送端若没收到ACK就重传。
RTS/CTS：可选机制，用来解决"隐藏节点"问题。

你可能会问：为什么Wi-Fi用CSMA/CA而不是CSMA/CD（以太网的碰撞检测）？答案在于无线环境中，设备没法"边发边听"------自己发射的信号太强，会把别人的信号淹没。

ALOHA：最早的随机接入

ALOHA是夏威夷大学发明的随机接入协议，可以说是竞争型多址的鼻祖：

纯ALOHA：想发就发，冲突了就等随机时间重发。
时隙ALOHA：把时间划分成时隙，只能在时隙开始时刻发送，效率翻倍。

ALOHA虽然简单低效，但它的思想启发了后面所有的随机接入协议。

与前文的对应

Wi-Fi的CSMA/CA：这是Wi-Fi多址的核心，决定了Wi-Fi在密集场景下的行为特征------用户越多，竞争越激烈，延迟越大。
Zigbee的CSMA/CA：Zigbee的MAC层也采用CSMA/CA，与Wi-Fi类似，但参数针对低功耗做了优化。
蓝牙的跳频：蓝牙用跳频而非CSMA，是因为它的设计目标是"连接"而非"网络"------两个设备建立连接后，在跳频信道上用TDMA通信，不需要侦听。
蓝牙Mesh：蓝牙Mesh在广播信道用管理型泛洪，也是一种特殊的竞争机制------所有节点都可能转发消息，通过TTL和消息缓存避免"广播风暴"。
CAN的位仲裁：CAN的位仲裁可以看作一种在物理层实现的、确定性的竞争机制------不随机退避，而是用优先级决定胜负。

第八部分：全景图谱------所有技术的多址方式

现在，让我们用多址接入的视角，重新看一下之前讨论过的所有技术：

技术	多址方式	竞争/受控	核心机制	设计哲学
USB 2.0/3.0	主机轮询的TDMA	受控	主机为每个设备分配时间片	绝对中心化，简化设备设计
CAN	位仲裁的CSMA	竞争（确定性的）	物理层线与机制，优先级决定胜负	实时性压倒一切
NFC	点对点	不适用	一对一通信，无共享问题	极近距离，无需多址
蓝牙经典	TDMA + FDMA	受控（微微网内）	主设备分配时隙，跳频图案区分网络	连接导向，网络规模小
蓝牙Mesh	管理型泛洪	竞争	所有节点都可能转发，TTL控制范围	自组织自修复，不求效率求可靠
Zigbee	CSMA/CA + 时隙	竞争+受控	竞争接入，信标使能时可分配时隙	低功耗优先，兼顾可靠性
Wi-Fi（传统）	CSMA/CA	竞争	先听后说，随机退避	分布式公平，简单可靠
Wi-Fi 6/7	OFDMA + MU-MIMO + CSMA/CA	混合	资源单元分配 + 空间复用 + 竞争	极致效率，适应密集部署
FMCW雷达	时间/频率/编码分集	不适用	各雷达独立工作，用编码或时分避免互扰	感知需求驱动，通信思想借鉴

第九部分：多址接入的设计哲学

对比这些技术，我们可以总结出几条反复出现的规律。

1. 有无中心，决定架构

有中心（USB、Wi-Fi AP、蓝牙主设备）：调度简单，设备成本低，但有单点故障风险。
无中心（CAN、蓝牙Mesh、Zigbee）：可靠性高，自组织能力强，但协议复杂。

CAN的精妙之处在于，它用物理层的位仲裁实现了"无中心的优先级调度"------既有中心的确定性，又有无中心的可靠性。

2. 实时性 vs. 吞吐量 vs. 功耗

CAN：实时性第一，宁可牺牲效率也要保证高优先级消息零延迟。
Wi-Fi：吞吐量第一，OFDMA和MU-MIMO都是为了压榨每一Hz带宽。
Zigbee：功耗第一，终端设备深度休眠，靠路由器维持网络。

3. 竞争 vs. 调度

竞争型（CSMA/CA）：实现简单，适应动态变化，但冲突随负载增加。
调度型（TDMA/FDMA）：效率高，无冲突，但需要中央控制和精确同步。

Wi-Fi 6的OFDMA是从纯竞争向混合调度演进的最好例子------它表明，在密集场景下，纯粹的竞争已经无法满足需求了。

4. 物理层是基础，但多址是协议

多址接入的本质，是在物理层提供的资源维度（时间、频率、码字、空间）上，通过协议层的调度或竞争规则，实现多用户共享。物理层决定了"可用哪些维度"，MAC层决定了"如何用这些维度"。

5. 兼容性是生存之道

所有成功的多址技术都必须考虑向后兼容：

Wi-Fi 6/7兼容前代设备（虽然老设备不能享受OFDMA红利）。
蓝牙Mesh兼容所有BLE 4.0+设备。
USB 3.0兼容USB 2.0设备。

第十部分：多址接入的本质

从"两个人对话"到"一场鸡尾酒会"

让我们回到开头的比喻：单用户通信是两个人安静对话，多用户通信是一场热闹的鸡尾酒会。

在这场酒会上，不同的多址技术代表了不同的社交规则：

FDMA：每个人在不同房间聊天（频率隔离），互不干扰，但房间有限。
TDMA：大家轮流发言，每次只有一个人说话，公平但效率低。
CDMA：所有人同时说话，但用不同语言（扩频码），听懂自己语言的就能收到。
SDMA：声音定向传播，只让想听的人听见。
CSMA/CA：先听一下有没有人说话，没人说再开口，偶尔两个人同时开口就都闭嘴等一会儿。
OFDMA：一个大厅分成多个小区域，不同对话在不同区域同时进行。

多维复用的终极追求

现代通信系统的演进，本质上是在不断开发新的维度来区分用户：

第一代：频率维度（FDMA）
第二代：时间维度（TDMA）
第三代：码字维度（CDMA）
第四代：空间维度（MIMO/SDMA）
第五代：多维混合（OFDMA + MU-MIMO）

Wi-Fi 6/7和5G都在做同一件事：在时间、频率、空间三个维度上同时进行精细化的资源调度，让每一份频谱资源都被充分利用。

与系列前两篇的对应

到这里，我们的"物理世界与信号基础"系列已经覆盖了三个层次：

从比特到波形：如何设计物理信号（调制与编码）。

从波形到比特：如何从噪声中恢复信号（接收与同步）。

从单用户到多用户：如何让多个用户共享信道（多址接入）。

三者合在一起，构成了通信系统物理层和MAC层的完整图景。你会发现，每一个技术的背后，都是对同一个问题的不同回答：在给定的约束下，如何让信息可靠、高效地从发送端到达接收端，同时还能让多个设备和平共处。

理解了这个逻辑，你就掌握了通信系统的底层思维。

预习·自测清单

多址接入技术主要利用哪几个物理维度来区分不同用户的信号？
提示：频率、时间、码字、空间------想一想收音机、轮流发言、不同语言、定向天线分别对应哪个维度。
为什么Wi-Fi使用CSMA/CA（载波侦听多路访问/冲突避免），而不是以太网常用的CSMA/CD（碰撞检测）？
提示：无线信道中"边发边听"会遇到什么困难？自己发射的信号强度远大于远处信号，导致无法检测碰撞。
OFDMA（正交频分多址）与传统的OFDM在多用户支持上有何本质区别？
提示：OFDM是"整列火车一次只运一个用户"，OFDMA是"每节车厢运不同用户的货"------资源单元（RU）的分配粒度更细。
蓝牙微微网（Piconet）采用什么多址方式？主设备如何控制多个从设备的传输？
提示：主设备分配时隙，从设备只能在主设备指定的时间窗口内发送------这是典型的TDMA结构。
CAN总线如何通过"非破坏性位仲裁"实现多节点共享信道？这种机制对实时性有什么好处？
提示：显性位覆盖隐性位，低ID（高优先级）节点可以立即抢占总线，无需随机退避，延迟有上界。
为什么USB采用主机轮询（Polling）而不是随机竞争机制？
提示：USB是树形拓扑，主机是唯一管理者，轮询可以简化设备硬件，保证确定性时延。
蓝牙Mesh的管理型泛洪与经典蓝牙的TDMA在"冗余"思路上有什么根本不同？
提示：经典蓝牙追求效率（每个时隙只传一次），蓝牙Mesh追求可靠性------多个中继节点可能转发同一消息，以网络冗余换抗毁性。
Zigbee的CSMA/CA与Wi-Fi的CSMA/CA有哪些参数差异？为什么Zigbee更适合低功耗传感器网络？
提示：Zigbee的退避窗口更小，侦听时间更短，且支持休眠-唤醒模式，牺牲吞吐量换取极低功耗。
Wi-Fi 6引入的MU-MIMO（多用户多入多出）相比SU-MIMO（单用户MIMO）在多址能力上有什么提升？
提示：SU-MIMO在同一时刻只与一个用户通信（尽管有多条空间流），MU-MIMO可以同时与多个用户通信，提升总吞吐量。
在FMCW雷达中，多个雷达如何在同一频段共存而不互相干扰？这与通信中的CDMA有什么相似之处？
提示：PC-FMCW给每个雷达分配独特的相位编码序列，接收端通过匹配滤波提取自己的回波------本质上是码分多址（CDMA）思想。
