合宙Air1601 MCU模组-硬件开发手册

零，前提说明；

Air160X系列模组支持高达1280*800的高分辨率LCD(含触摸)，搭配AirUI核心库，可实现如下效果；

说明！以下视频使用Air1601开发板，5寸LCD屏，分辨率1024*600，拍摄至20260318；
Air160X系列模组的核心功能是什么？只说三点的话：

支持最高1280*800分辨率的大屏，配合AirUI核心库，满足各类场景UI需求；
支持最高100W像素的UVC摄像头，实现高分辨率的拍照和录像功能；
搭配 AirLink over UART/SPI 功能(UART速率6M/SPI速率25M)，轻松实现WiFi/4G双模上网；

合宙Air160X系列模组，主要是指如下三款模组；

Air1601，Flash:18MB+RAM:16MB
Air1602，Flash:18MB+RAM:32MB
Air1602C，Flash:18MB+RAM:16MB，后续推出；

Air1601/Air1602/Air1602C三款型号模组，就硬件形态来说，三款型号硬件封装兼容，其中Air1602 与 Air1602C 模组的管脚排列完全一致；而 Air1601 相较于前两者，缺少 19 个功能管脚，这些管脚在 Air1601 模组上均为悬空状态，方便大家做兼容设计；
再次强调！Air1602相对于Air1602C，除了芯片PSRAM大小有区别外，硬件管脚完全一样，大家可以根据自己产品对软硬件功能需求的区别灵活选择相应型号；

Air1601/Air1602系列模组更多资料详见

一，管脚分类；

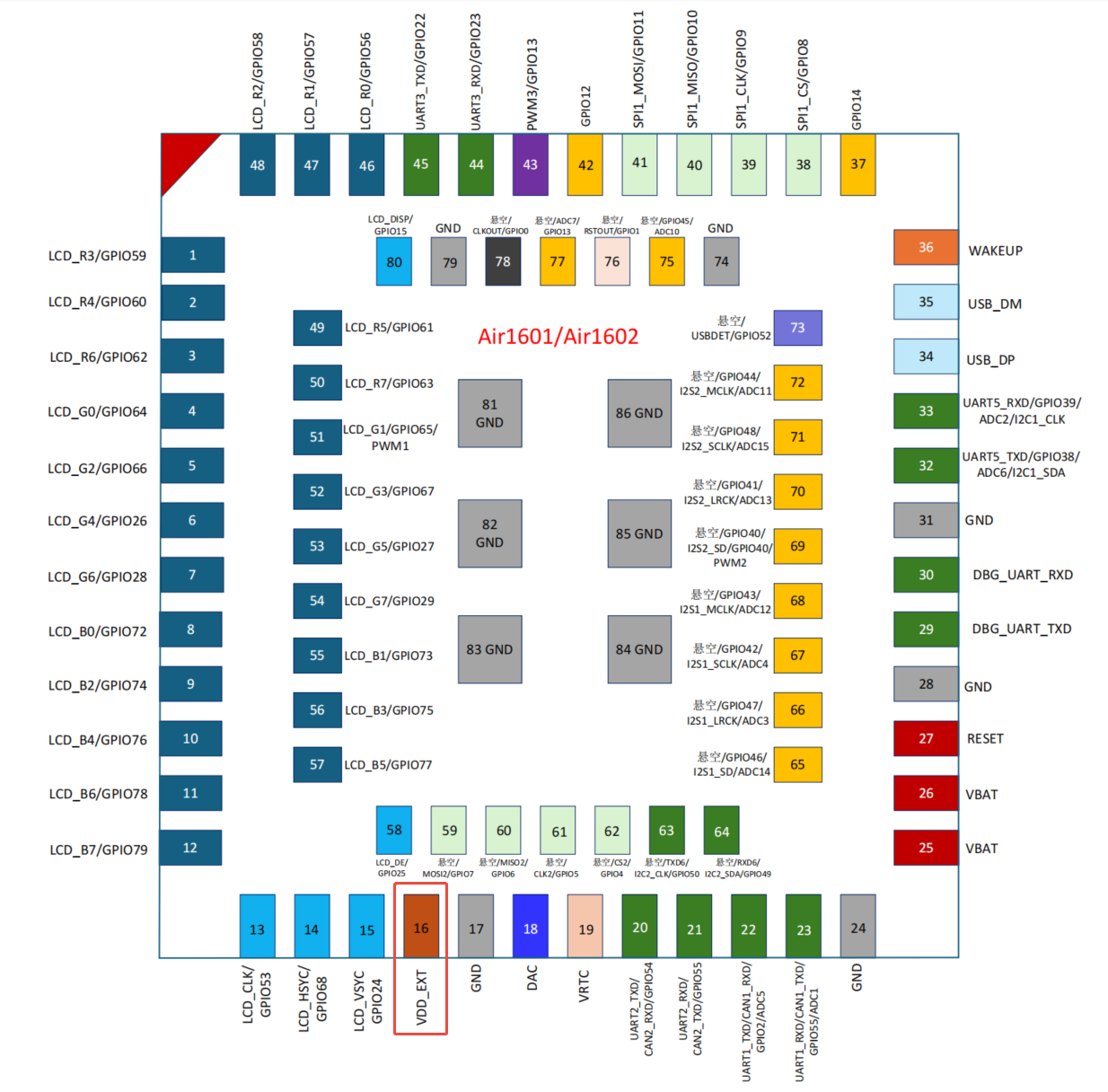

Air160X共有86个管脚，按照常用的功能进行分类，大概可以分为如下几类管脚；

说明！

有些管脚相互之间为复用关系，无法同时使用，大家在使用过程中注意根据实际情况进行判别；

以Air1602最大接口能力来进行描述，Air1601部分接口无法实现，比如I2C，Air1602支持2路，Air1601支持1路；

模组对内供电管脚VBAT；
模组对外供电管脚VDD_EXT;
模组关机/重启管脚RESET；
下载调试串口DBG_UART；
RGB888/RGB565屏接口(最大分辨率1280*800)；
UVC摄像头接口(100W视频/拍照)；
SPI接口(可挂载SD卡/以太网控制器CH390H)；
UART接口(四路UART1/UART2/UART3/UART5)；
AirLink高速通信(AirLink over UART/SPI)；
I2C接口(I2C1/I2C2)；
PWM接口(2路,PWM1和PWM3)；
ADC接口(4路ADC1-2+ADC5-6)；

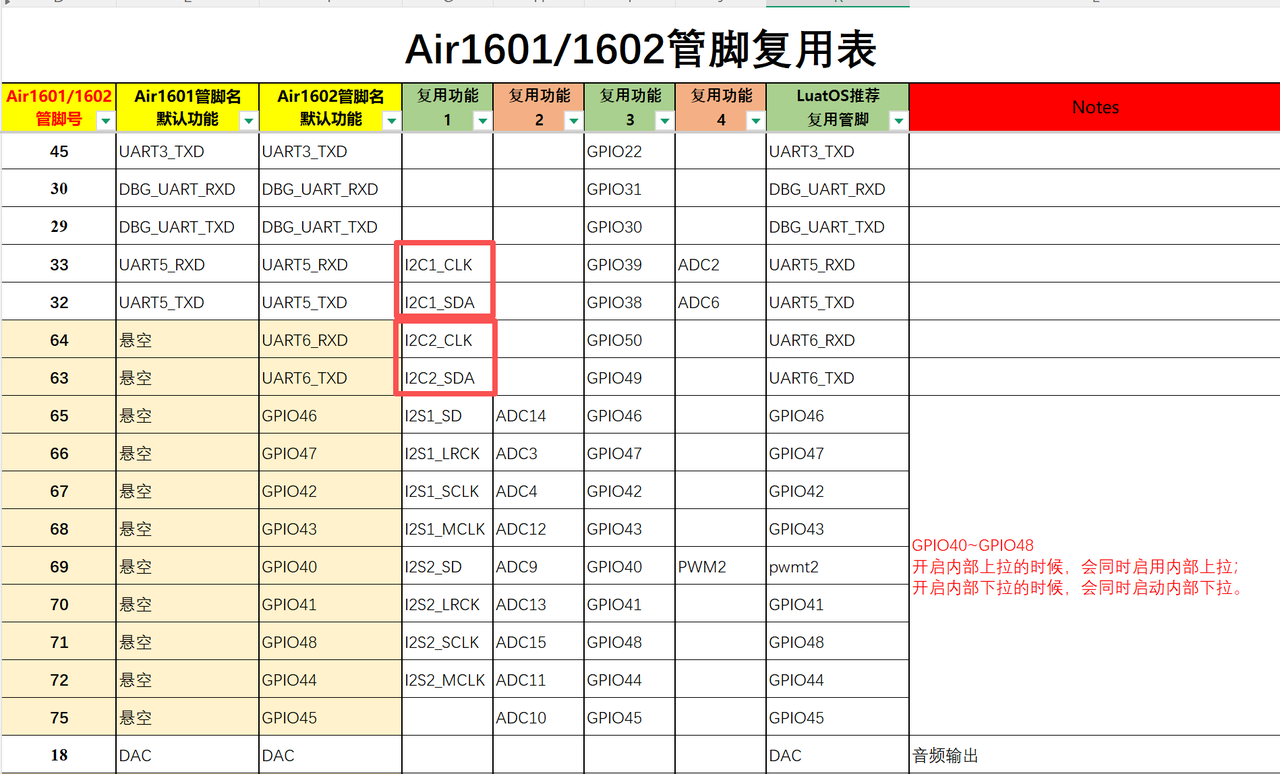

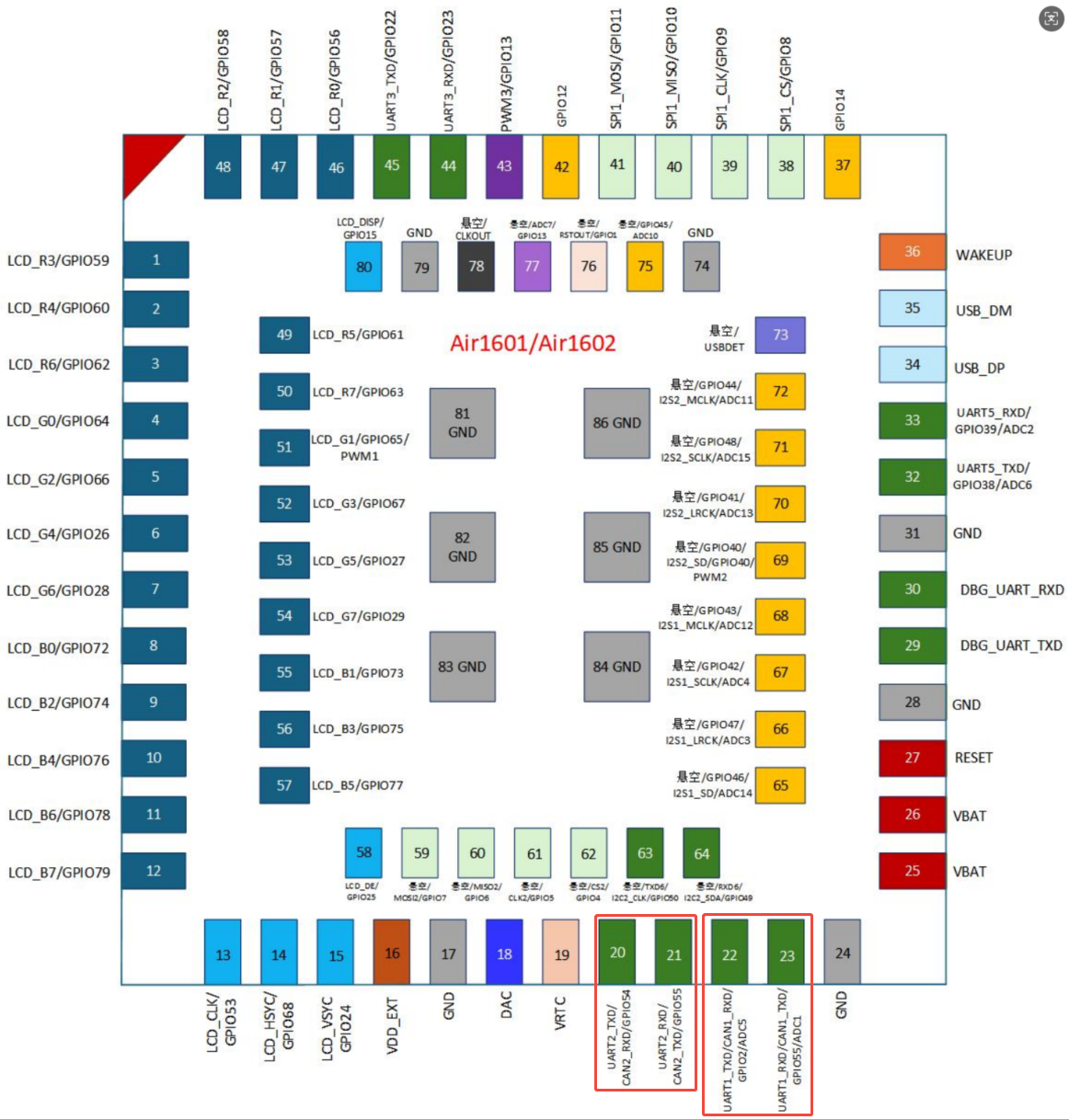

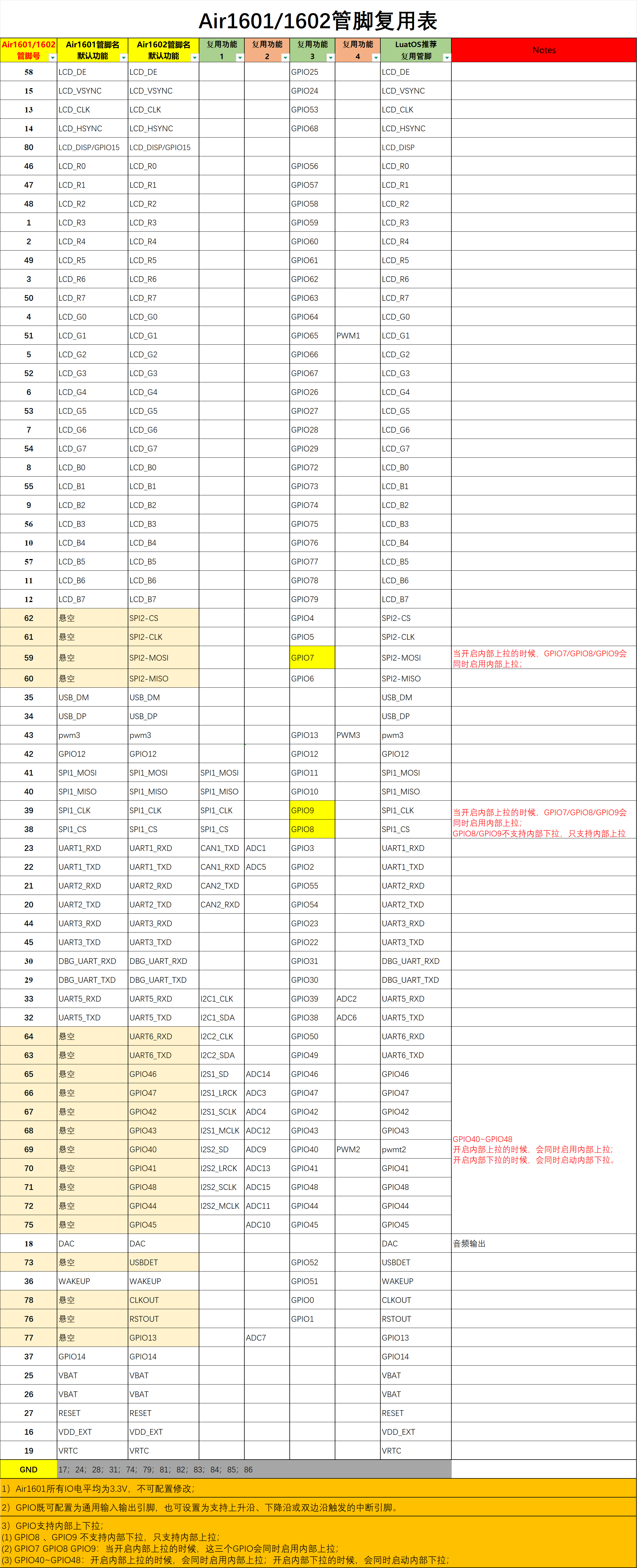

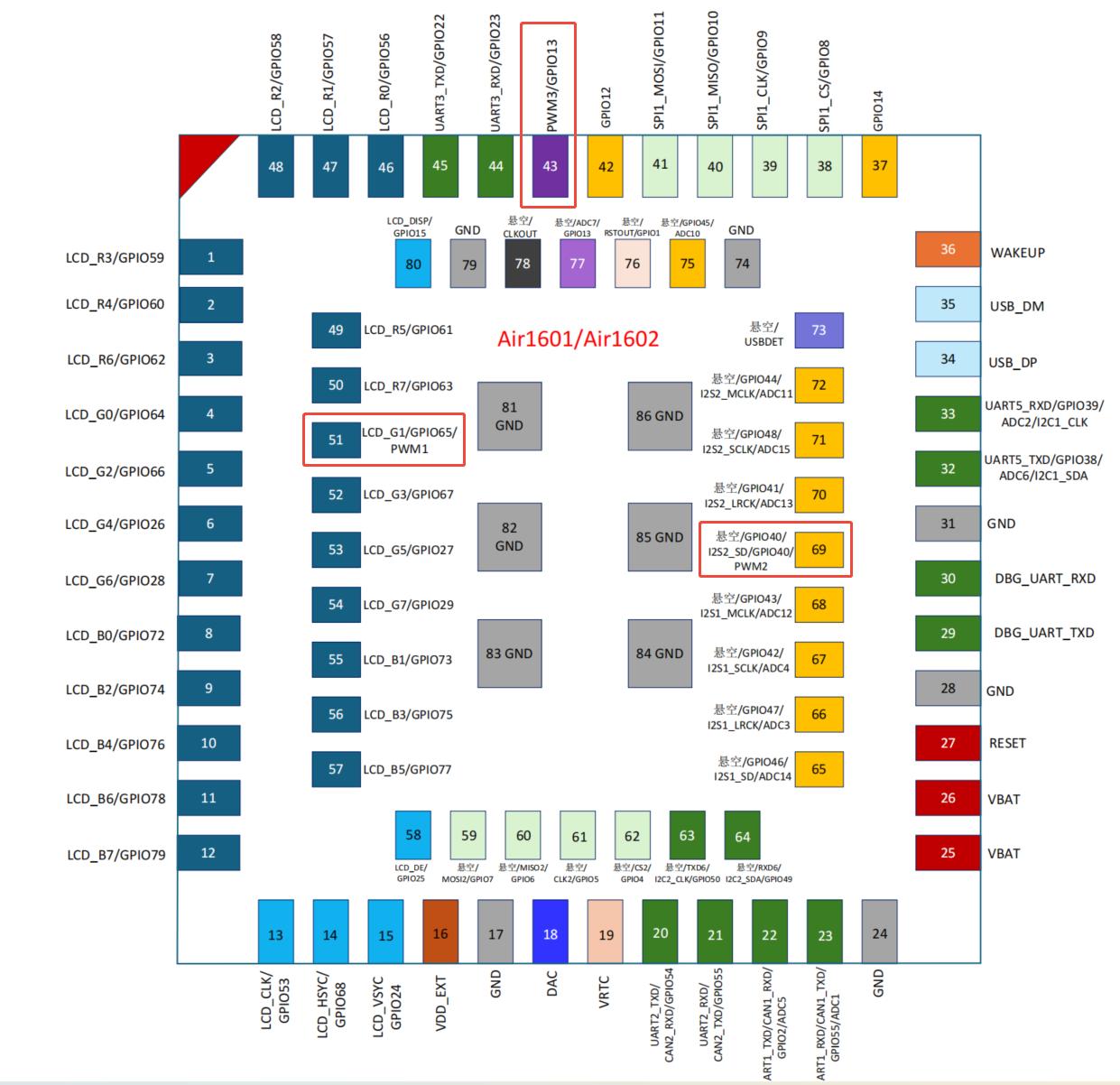

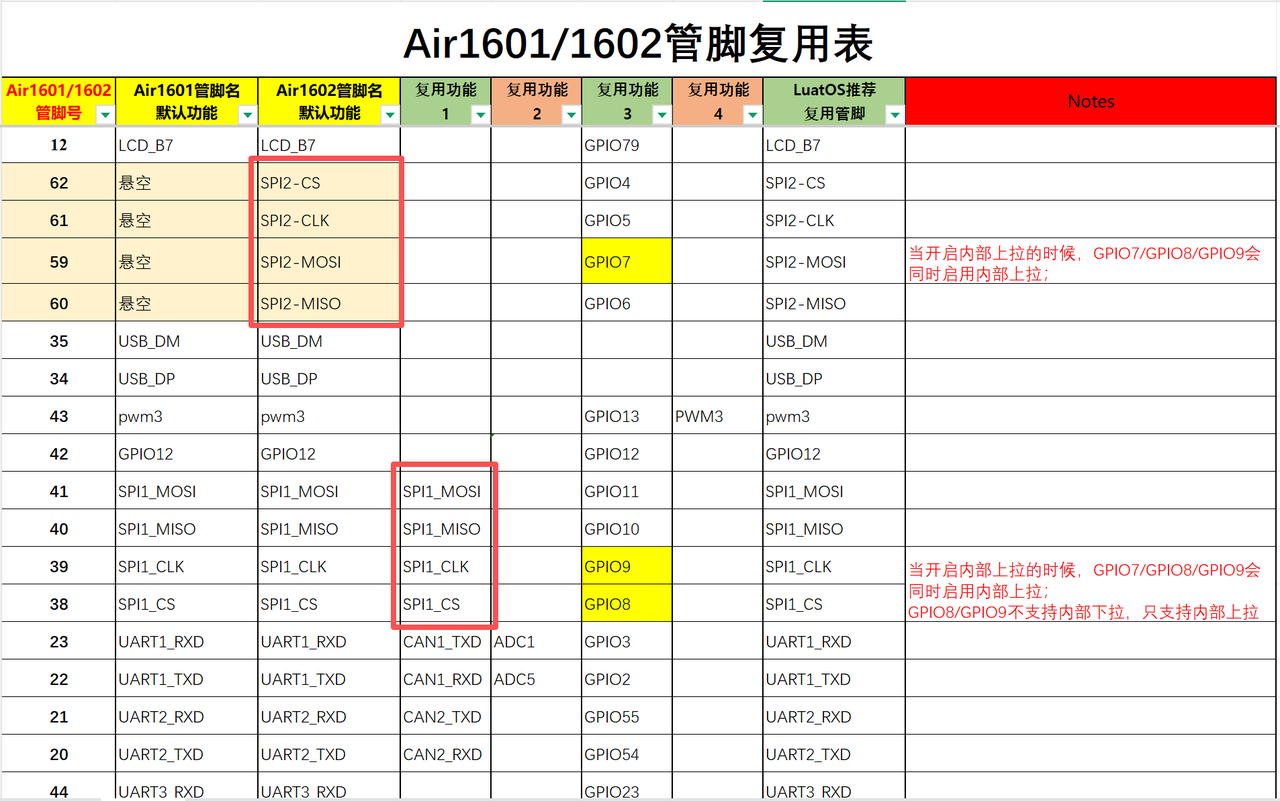

Air1601/Air1602管脚复用关系，详见下图：

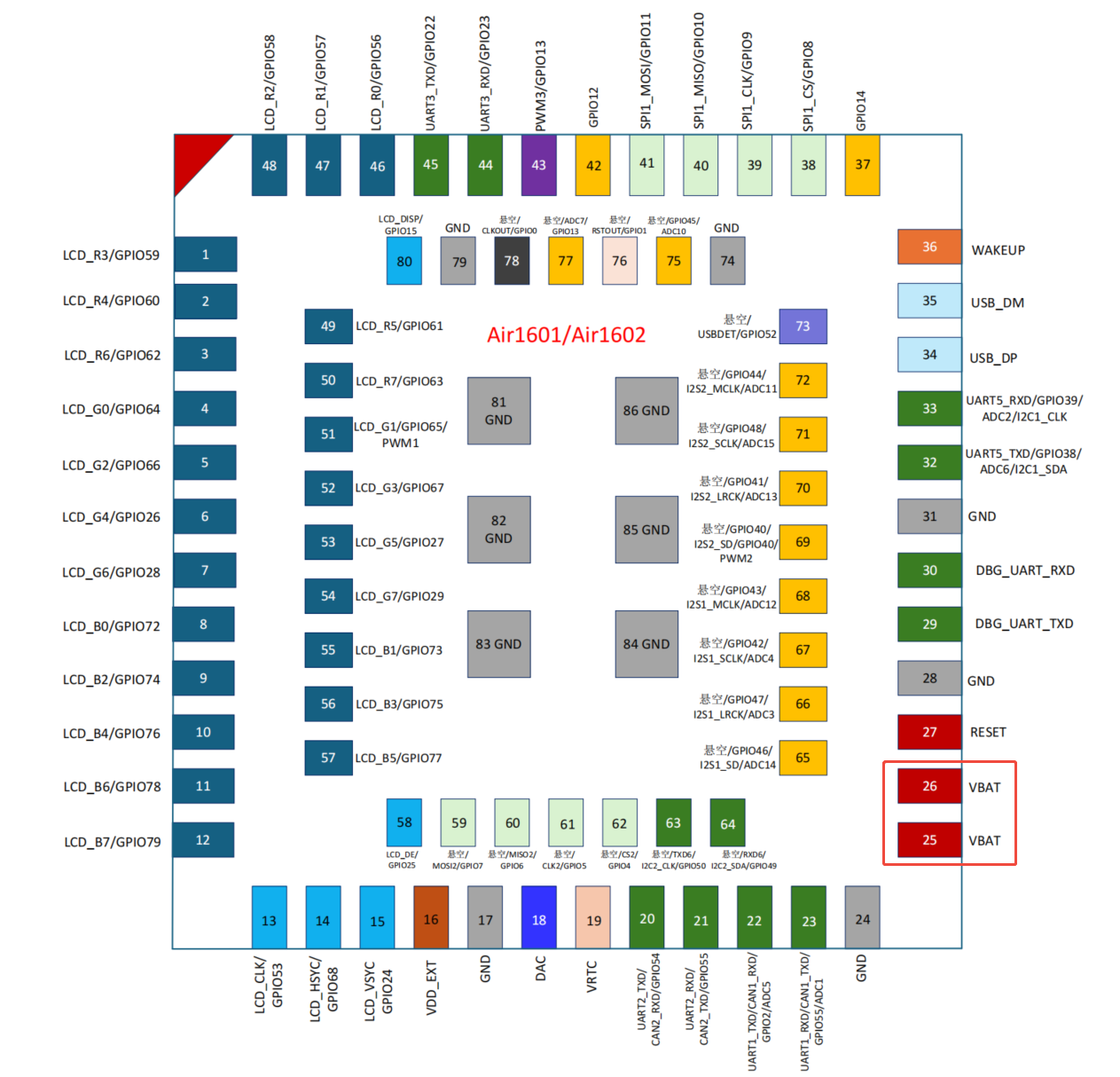

二，对内供电，VBAT；

VBAT供电电压范围[3.3V,4.35V]；

VBAT供电给模组后，模组内部板载的独立 LDO 电源，将 VBAT 降压为3.3V，为整个模组系统供电，包括主芯片Air1101、板载Flash、芯片集成PSRAM/GPIO等；

模组内的板载LDO为杰华特JW7809_3.3V，电流输出能力最大500mA；

根据JW7809规格书介绍，理论上VBAT输入范围[2.2V,6V]都可以，那为什么我们建议为[3.3V,4.35V]呢？

最低3.3V，才能保证JW7809_3.3V的输出在3.1V以上(我们按照一般情况假定JW7809_3.3V输出与输入的压差为0.2V，详细解释见JW7809规格书Dropout Voltage部分的说明)，进而才能保证板载Flash的稳定工作，以及所有GPIO的电平在3.1V以上；

最高4.35V，是为了描述跟锂电池常见电压一致，实际可以到6V，这一点大家可以根据设计灵活处理，但仍然建议不超过5V，以免在输入电压不稳定时有可能会超过6V；
在不考虑 Air1601 外设功耗的情况下(如 LCD 屏、摄像头等外设开启时的功耗)，只单纯考虑 Air1601 在开启时，需要保证 VBAT 的供电能力在 500mA 以上；

如果 VBAT 同时给 LCD 屏、摄像头等外设供电，需要根据相应外设的最大功耗，在 500mA 的基础上增加相应的电流供应能力。
特别提醒！

虽然模组开机工作建议的电压范围是3.3V-4.35V，但是模组实际正常运行的电压最低可以到2.97V，当 VBAT 低于 3.2V 时，LDO 输出 VDD33 可能低于 2.97V，芯片无法保证稳定运行，可能导致功能异常、复位或GPIO 高电平不足，与外部通信失败。因此，为保证系统稳定，建议 VBAT 始终保持在 3.3V 以上；

VBAT处TVS推荐如下四个型号;

三，对外供电，VDD_EXT；

VDD_EXT，其实就是模组内板载的、为系统供电的、杰华特JW7809-3.3V输出的电源引到了PIN16管脚上，其设计目的是为了给外部上拉提供电平，并不是为了给外设供电而引出；
再次强调！该LDO只可以为外部提供上拉，不是为了给外设供电，JW7809-3.3V的电流输出能力仅可供模组内部使用，为外设供电有可能会造成系统运行异常；

四，下载调试串口，DBG_UART；

DBG_UART，是Air1601/Air1602专门用于下载和调试的管脚，不能作为普通的UART使用；
DBG_UART，波特率固定2Mbps，不可更改；

因此，当大家在通过合宙PC工具LuaTools调试时，USB转串口芯片推荐型号为CH343，支持2Mbps波特率，不可使用不支持2Mbps波特率的USB转串口芯片；
使用USB转串口芯片下载软件时，比如CH343，务必保证CH343的RTS与Air1601的RESET相连，Air1601在下载过程中会通过RTS控制RESET使其重启才能完成正常的下载动作；

一般来说，Air1601需要如下几个信号：

功能说明	Air1601 引脚名	CH343 模块引脚名	备注说明
供电正极	VBAT	VCC（3.3V/5V）	需匹配 Air1601 工作电压，推荐 3.3V
供电负极	GND	GND	必须共地，否则串口通信不稳定
复位控制	RESET	RTS	实现一键下载/自动复位功能
串口发送（TX）	DBG_UART_TX	RXD	交叉连接：Air1601 TX → CH343 RXD
串口接收（RX）	DBG_UART_RX	TXD	交叉连接：Air1601 RX → CH343 TXD

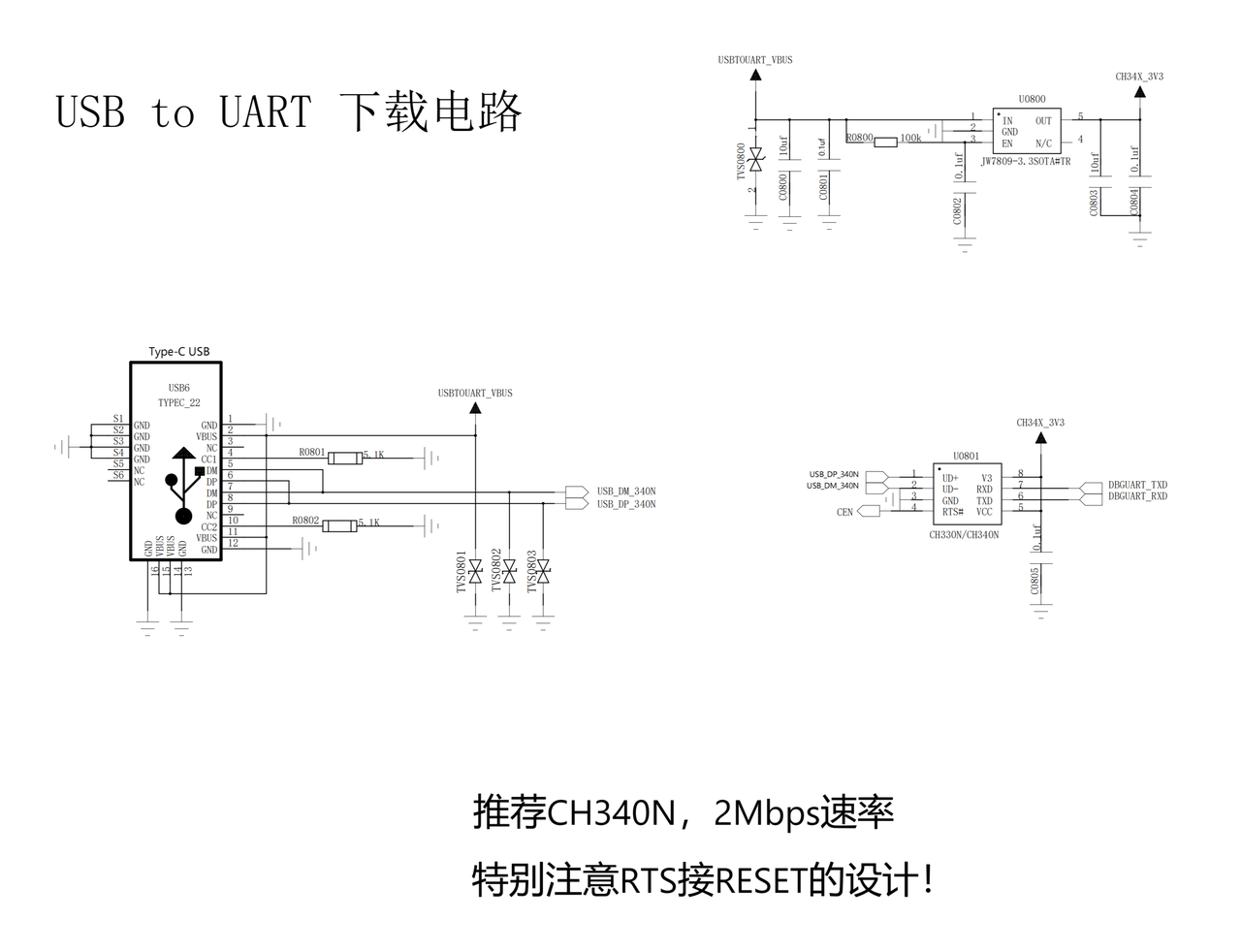

USB转串口下载电路参考设计如下；

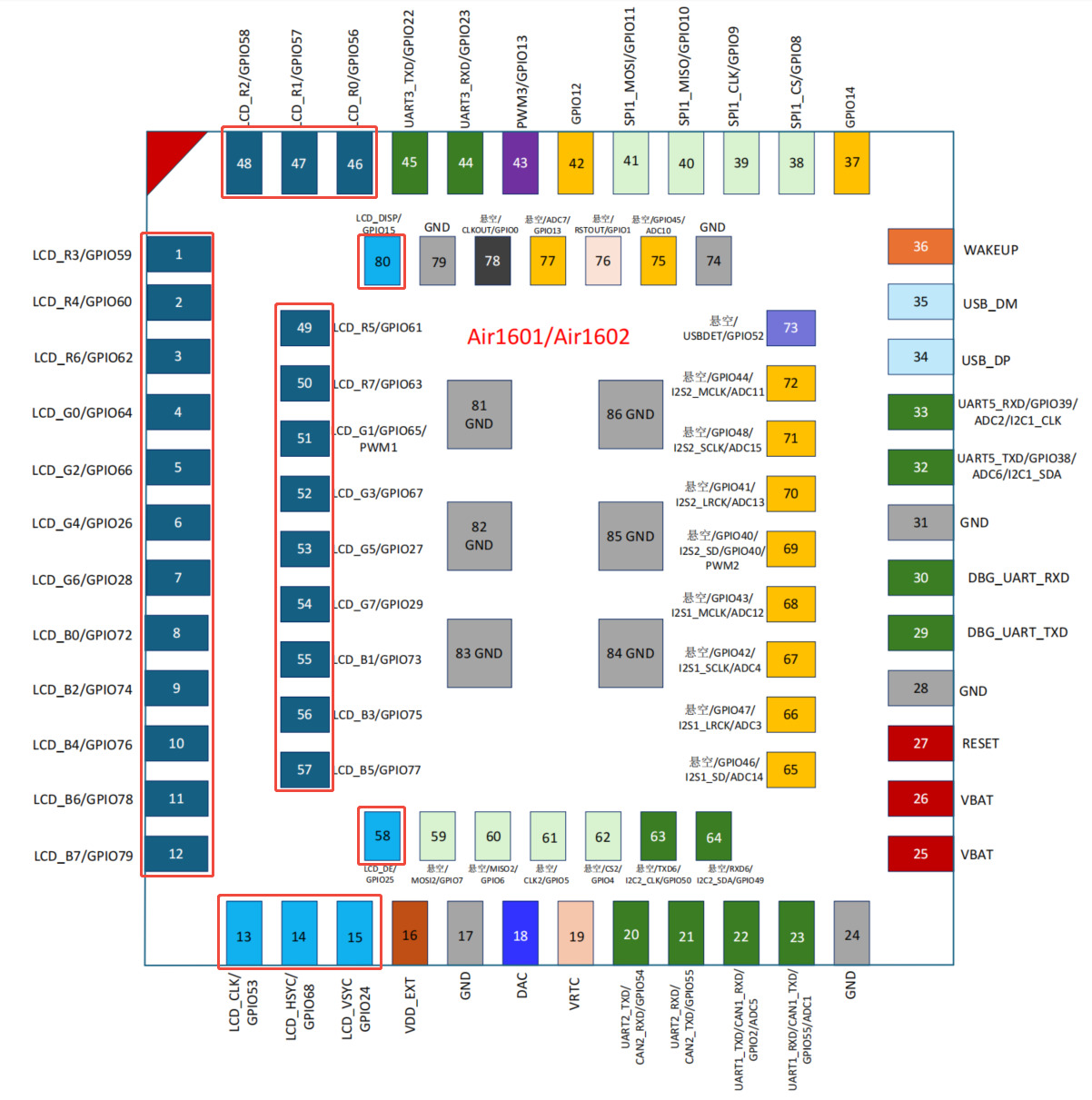

五，LCD屏接口，RGB888/RGB565；

Air1601/Air1602理论可以支持的LCD屏规格，其尺寸和分辨率大致如下；

4.3寸，分辨率800*480/480*272；

5寸，分辨率800*480/1024*600/720*1280；

7寸，分辨率800*480/1024*600；

9寸，分辨率1024*600，当前较常用规格；

10.1寸，分辨率1024*600/1280*800；
Air1601的RGB接口，支持RGB888和RGB565两种；

关于RGB888和RGB565的区别；

RGB565和RGB888的核心区别在于数据位数、颜色深度和存储需求：

RGB565使用16位表示一个像素(红5位、绿6位、蓝5位)，可显示65536种颜色；

RGB888使用24位表示一个像素(红8位、绿8位、蓝8位)，可显示约1677万种颜色。

因此，RGB888能提供更丰富的色彩细节和更高的颜色精度，但占用更多存储空间；

RGB565则更节省内存，适合资源受限的场景。

数据位数与存储：

RGB565每个像素占2字节(16位)，RGB888每个像素占3字节(24位)。

因此，RGB565比RGB888节省约1/3的存储空间和带宽。

颜色范围与质量：

由于位数限制，RGB565能表示的颜色总数为32×64×32=65536种(约6.5万)，

RGB888支持256×256×256=16777216种颜色(约1677万)。

RGB888的颜色过渡更平滑，细节更细腻；

RGB565在高对比度边缘可能出现色带或细节损失，但日常应用中人眼不易察觉。
RGB888接口的屏幕可以兼容显示RGB565格式的图像数据，相应的硬件连接方法是高位对齐。

具体接线方式如下：

红色 ®: Air1601的 R[7:3] 位连接到屏幕的 R[7:3] 位，屏幕的 R[2:0] 接地或悬空，Air1601的 R[2:0] 则可以复用为GPIO自由使用；

绿色 (G): Air1601的 G[7:2] 位连接到屏幕的 G[7:2] 位，屏幕的 G[1:0] 接地或悬空，Air1601的 G[1:0] 则可以复用为GPIO自由使用；

蓝色 (B): Air1601的 B[7:3] 位连接到屏幕的 B[7:3] 位，屏幕的 B[2:0] 接地或悬空，Air1601的 B[2:0] 则可以复用为GPIO自由使用；

Air1601/Air1602已经调试过的LCD Driver IC，当前有1种，并且在持续增加中；

如果您有比较好的屏资源，也可以跟我们沟通看是否可以增加支持；

序号	驱动IC	接口	分辨率	文档地址
1	hx8282	RGB888	1024*600	https://gitee.com/openLuat/LuatOS/tree/master/module/Air1601/demo/ui/airui

背光控制：LCD_BL 信号由模组 PWM 信号控制外部背光驱动电路，进而调整背光的亮度；

PWM相关知识和用途会在后面的章节内介绍；
根据我们的调试经验，RGB屏有两种比较经典的FPC排线，一种是40PIN，一种是50PIN；

其中，40PIN排线和50PIN排线，一方面跟屏尺寸有关，一方面跟GOA偏置电源有关；

屏尺寸	排线规格	LCD Driver 位置	背光电源位置	GOA偏置电源位置	说明
4.3寸 / 5寸	40PIN FPC	集成在FPC上	需用户放在PCB大板上	LCD Driver已集成	4.3寸/5寸，GOA偏置电压较小，该功能可集成在LCD Driver内
7寸及以上	50PIN FPC	集成在FPC上	需用户放在PCB大板上	需用户放在PCB大板上	7寸及以上，GOA偏置电压较大，该功能需要独立的GOA偏置电源芯片，如杰华特JW1386，以产生VGH/VGL/VCOM等所需电源

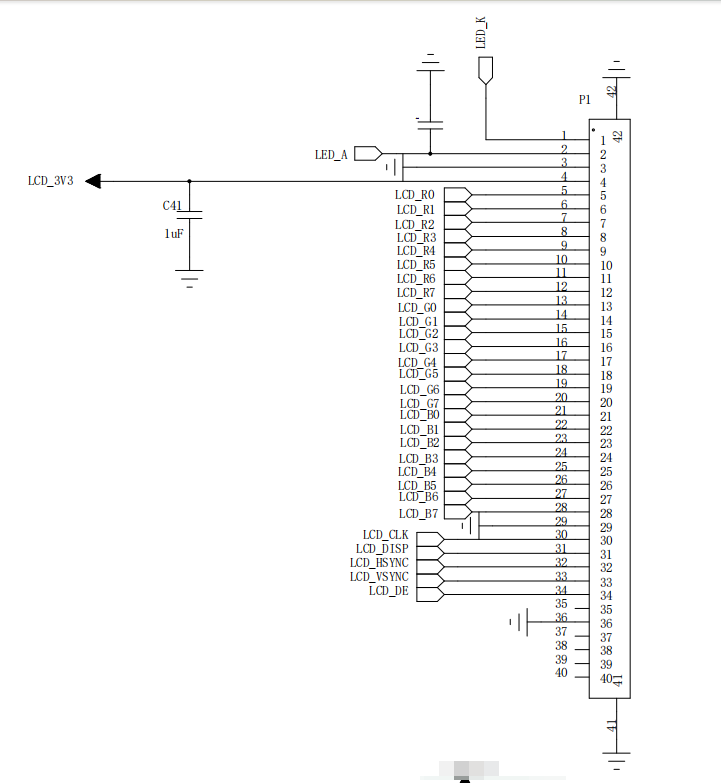

经典的40PIN排线LCD屏，其管脚定义一般与下图所示相同；

其中，PIN1-2为背光电源管脚，PIN3-36为RGB相关的数据信号、控制信号和数字电源管脚(包括VDD/GND)；

PIN37-40，不同的LCD模组供应商处理可能不同，但大致可以分为三类：
1. 电阻屏用四路信号；
2. NC，悬空处理；
3. LCD Driver通信接口，一般为SPI，由于不需要LCD Driver回传信息所以通常会省掉SPI_MISO这一路信号；

  没有留出这个通信接口的前两种情况，其LCD Driver不需要初始化，相关设置固定写死，好处是操作简单，坏处是不能灵活设置；

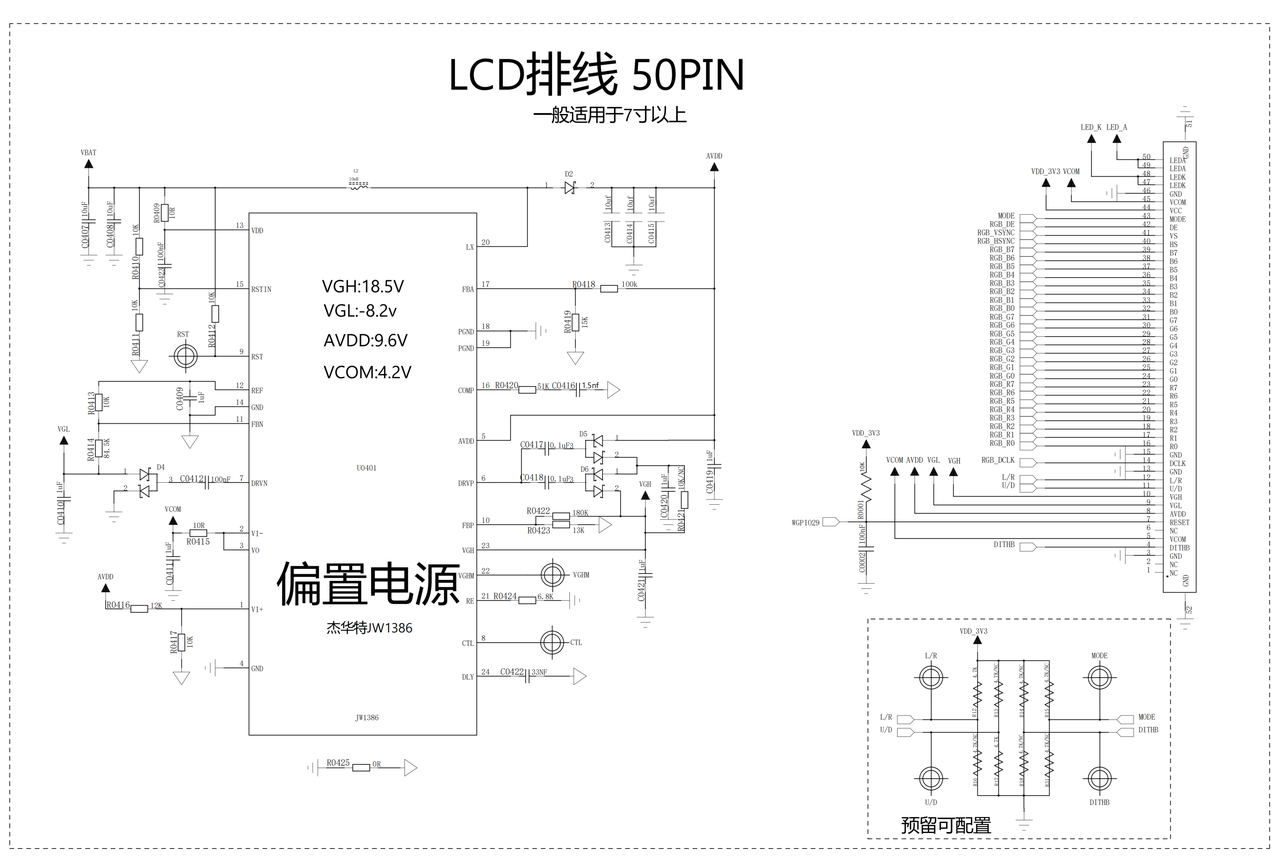

经典的50PIN排线LCD屏，其管脚定义一般与下图所示相同；

由于50PIN对应的基本都是7寸及以上大小的LCD屏，其背光电源的电压和电流都较大，GATE偏置电源也是必须单独的芯片来驱动，所以，其管脚有如下特点：
1. PIN1-4，背光电源管脚；
2. VCOM/VGH/VGL为GATE偏置电源的三个管脚，分布在PIN6+46 /PIN41 /PIN42；
3. 相对于经典40PIN管脚，50PIN还多出来MODE、SHLR、UPDN、DITHB四个信号，大家感兴趣可以自行网络搜索一下这四个信号分别的作用；

  这四个信号，通常只需要固定接电源、接地或悬空，不需要接Air01的控制信号；

引脚号	信号名	配置方式	说明
PIN8	MODE	悬空处理	显示模式配置脚，按屏厂默认要求悬空，使用内部默认模式配置
PIN39	SHLR	接 PIN7:VDD	水平扫描方向控制，接高电平设置为从左到右扫描，匹配常规显示方向
PIN40	UPDN	接地	垂直扫描方向控制，接低电平设置为从上到下扫描，匹配常规显示方向
PIN47	DITHB	悬空处理	抖动功能控制脚，按屏厂默认要求悬空，使用内部默认抖动配置

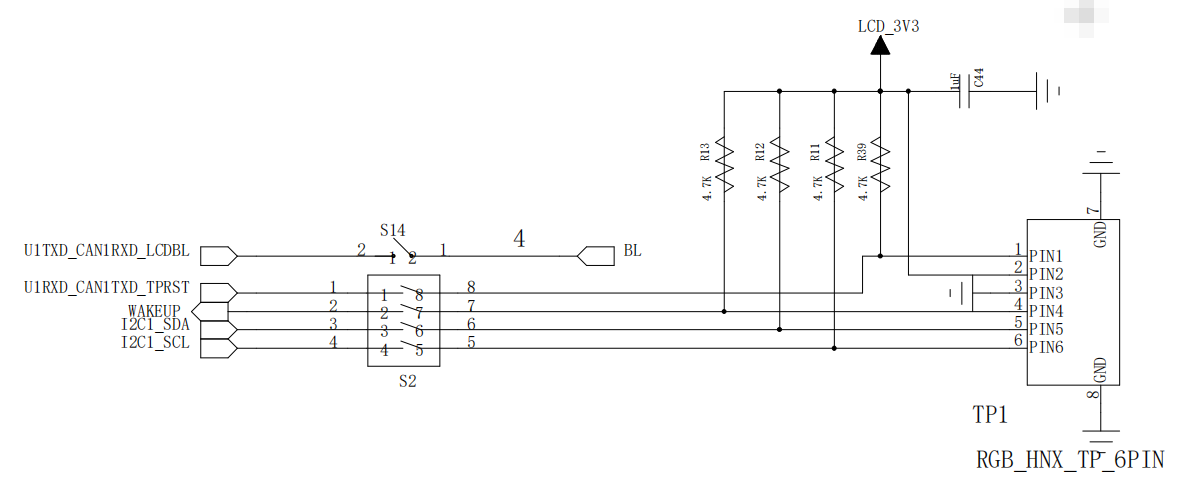

TP电容触摸部分，其FPC排线与RGB屏排线一般都是分开的，且每家LCD屏厂的物理接口也可能不太一致，下图是我们调试过的其中一款；

说明！电容触摸屏绝大部分型号，其数字信号组成为：

I2C通信接口+触摸中断TP_INT+触摸复位TP_RST；

电源供电一般与RGB屏的VDD相同；

与RGB888/RGB565相关的软件文档，包含LCD驱动、AirUI图形开发(基于 LVGL 9.4)等；

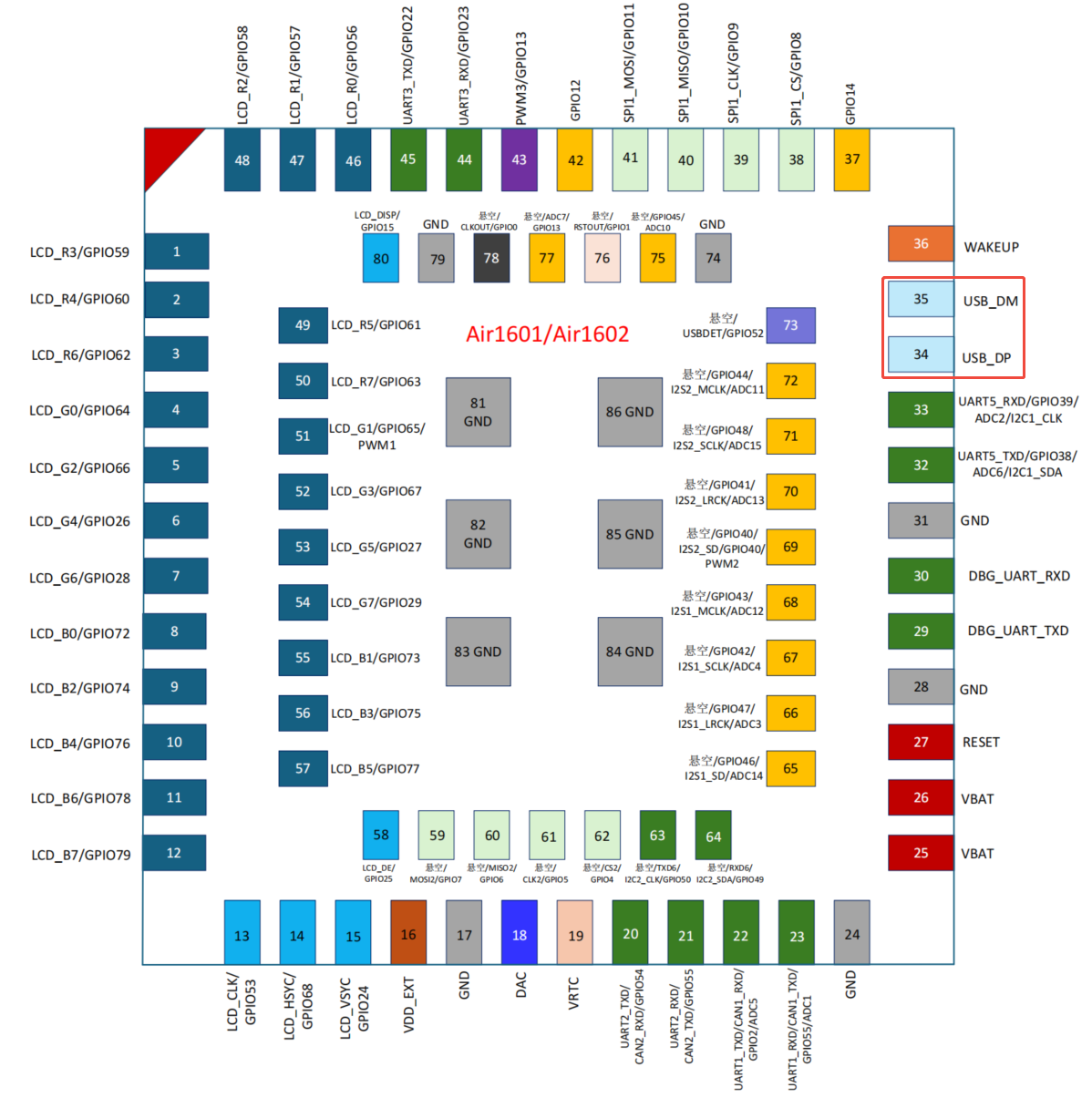

六，USB接口

功能说明；

兼容 USB2.0 Host/Device 协议；
作为Host模式使用时，可支持UVC、HUB、U盘、HID键盘鼠标、CDC-ACM虚拟串口等功能；
作为Device模式使用时，已支持CDC-ACM虚拟串口，计划支持虚拟U盘功能；
最高速率 480Mbps High Speed模式；

UVC功能正在调试中，待补充；

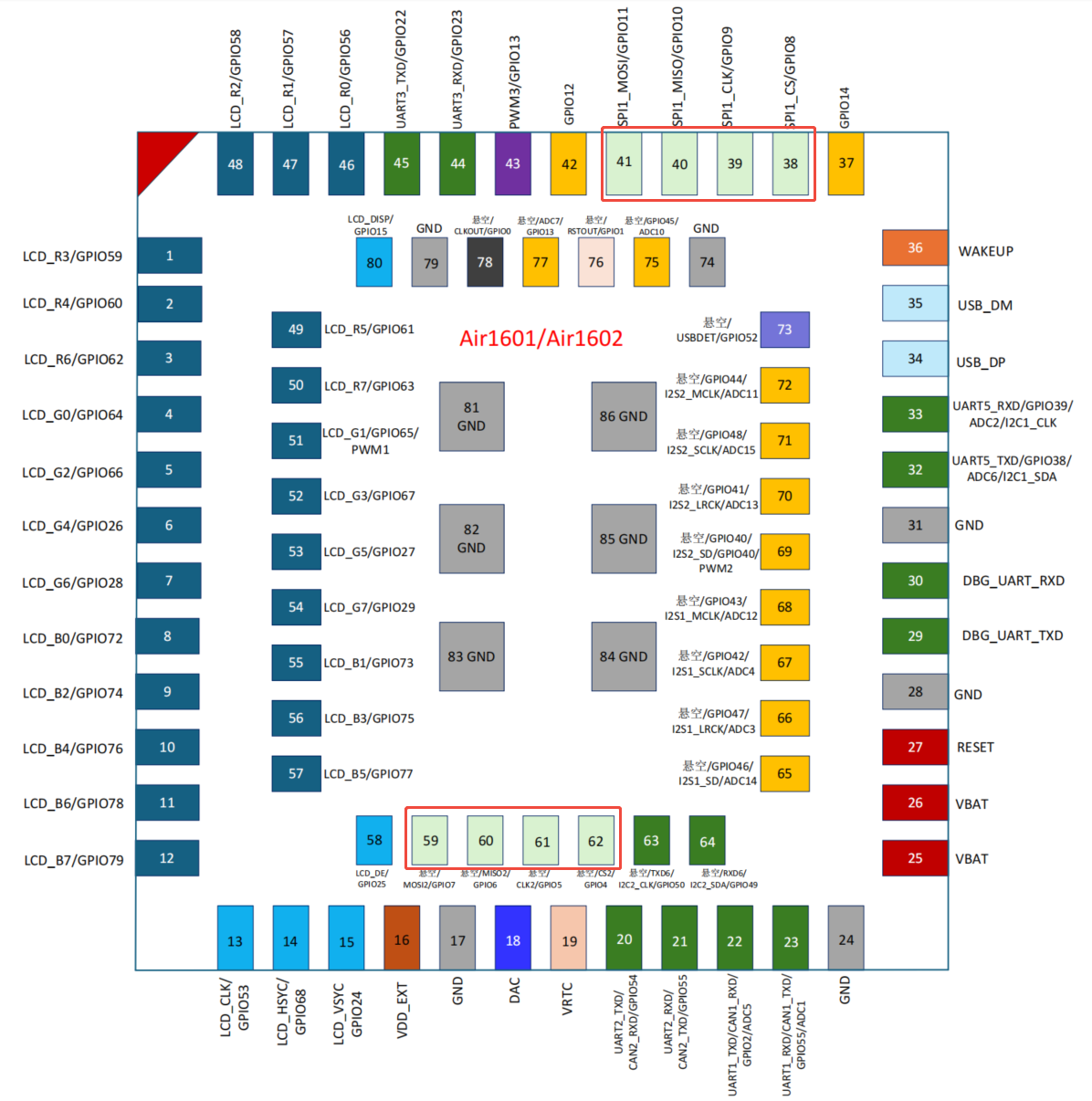

七，SPI接口；

Air1601支持1路SPI接口SPI1

Air1602支持2路SPI接口，SPI1和SPI2
Air1602 支持的两路SP，SPI1和SPI2，最常用的功能组合是：

说明！虽然下表以SPI1挂载CH390H/SD卡举例说明，但SPI1和SPI2在功能使用上是完全一样的，可根据各自项目的实际情况灵活选用；

芯片	SPI 总线	片选信号	以太网控制器CH390H	SD卡	AirLink over SPI
Air1601	SPI1	CS1	✅ 支持	-	-
Air1601	SPI1	CS0	-	✅ 支持	-
Air1602	SPI1	CS1	✅ 支持	-	-
Air1602	SPI1	CS0	-	✅ 支持	-
Air1602	SPI2	CS	-	-	✅ 支持

Air1601仅支持1路SPI接口SPI1

如果你的项目Air1601需要驱动CH390H和SD卡，AirLin可以用UART通信，速率6Mbps；

如果你的项目Air1601不需要驱动CH390H和SD卡，AirLink推荐用SPI通信，速率20Mbps；

SPI接口SD卡

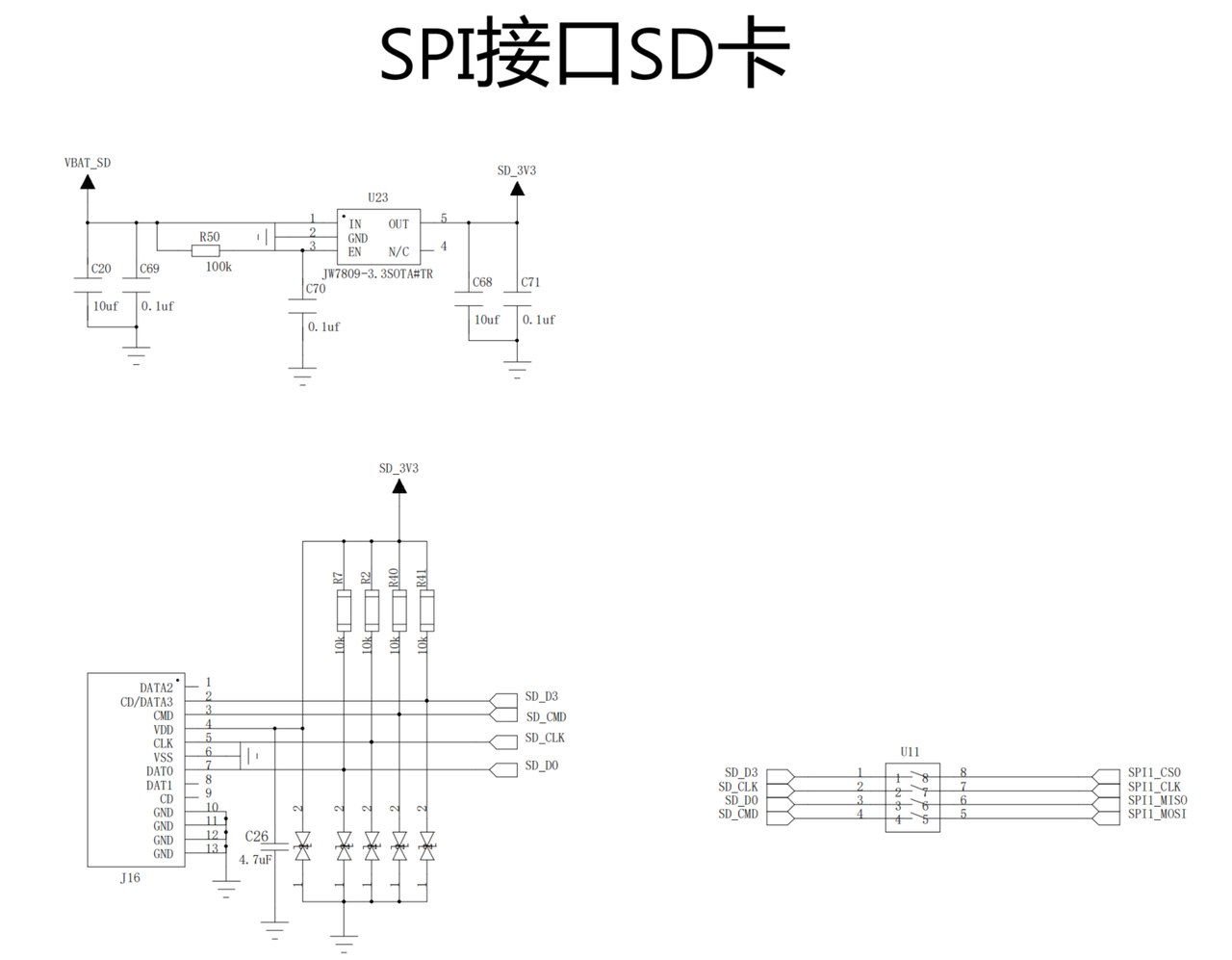

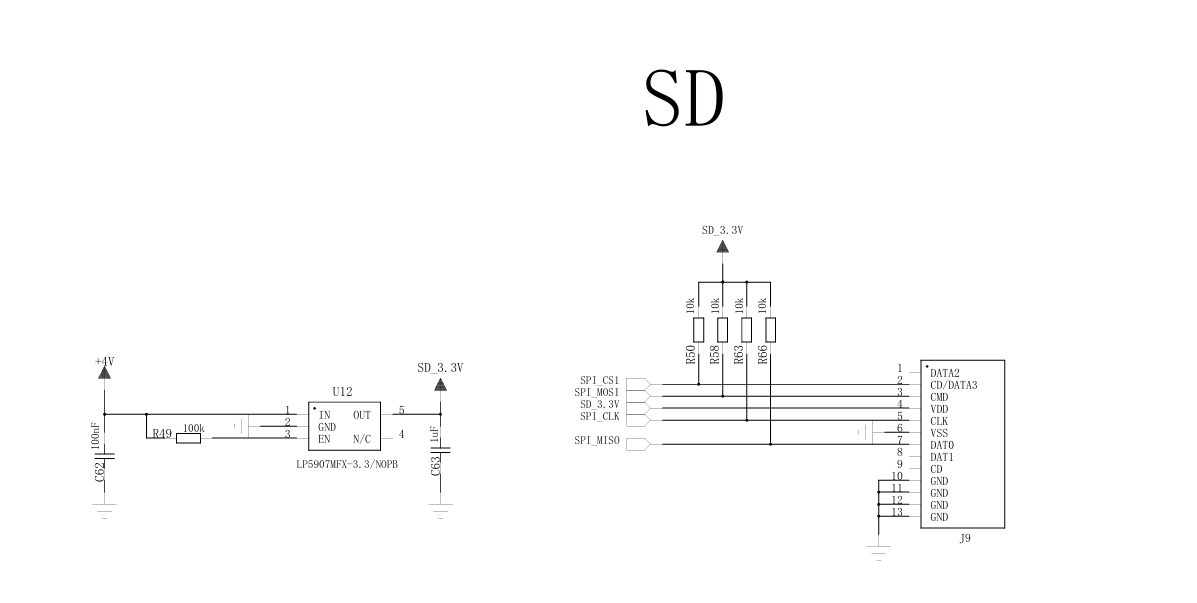

SPI接口的SD卡参考电路；

不同的SD卡需要的驱动电流可能不同，实际调试时可根据需要调整SPI信号上拉电阻的阻值大小；
插拔插座非常容易产生静电，建议加上TVS进行，以免被ESD打坏；

与SPI接口的SD卡相关的LuatOS核心库、扩展库和相关文档；

SPI核心库

说明！使用LuatOS核心库SPI时，注意使用 spi.deviceSetup()、spi_device:transfer()、spi_device:send()、spi_device:recv()等spi_device相关的API函数；
fatfs核心库
io核心库
fs核心库
相关指导文档

SPI接口以太网控制器CH390H

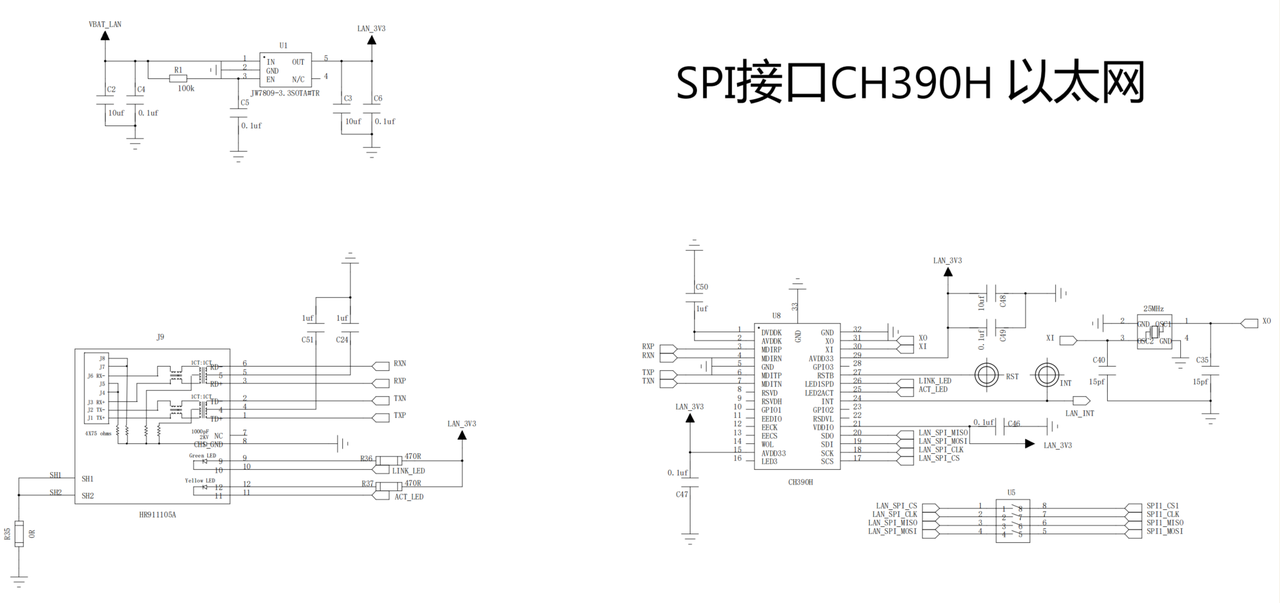

SPI接口的以太网控制器CH390H参考电路；
与以太网相关的LuatOS核心库、扩展库和相关文档；

SPI核心库

说明！使用LuatOS核心库SPI时，注意使用 spi.deviceSetup()、spi_device:transfer()、spi_device:send()、spi_device:recv()等
spi_device相关的API函数
netdrv核心库
exnetif扩展库
相关指导文档

AirLink over SPI(挂载4G/WiFi模组)

AirLink协议诞生于Air8000系列模组中"4G主控芯片和WiFi协处理芯片"之间的通信协议，比UART速率更高，比USB功耗更低，适合对速率要求较高、功耗要求较低、尤其系统中不支持USB HOST功能芯片的产品中；

Air1601通过AirLink挂载合宙Air780Exx 系列4G模组或者Air6205 WiFi模组，可实现"WiFi+4G"双模上网功能；
AirLink详细介绍
AirLink over SPI共有7个信号组成，4个SPI信号，3个辅助信号；

信号名	功能说明	关键连接注意事项
`AirLink_SPI_CLK`	主机提供时钟，Air1601 为主机，由 Air1601 提供时钟信号。	必须接 Air780Exx 模组的 `SPI_CLK`，由主机统一提供时钟。
`AirLink_SPI_MOSI`	主机输出数据到从机，Air1601 输出数据给 Air780Exx 系列模组。	直接接 Air780Exx 模组的 `SPI_MOSI`，无需反向接 SPI_MISO，切记！
`AirLink_SPI_MISO`	从机输出数据到主机，Air780Exx 系列模组输出数据给 Air1601。	直接接 Air780Exx 模组的 `SPI_MISO`，无需反向接 SPI_MOSI，切记！
`AirLink_SPI_CS`	主机提供片选信号，拉低有效，由 Air1601 提供给 Air780Exx 系列模组。	必须接 Air780Exx 模组的 `SPI_CS`，由主机控制拉低/拉高来选择从机。
`AirLink_RDY`	从机就绪信号，拉低有效。若 RDY 为高电平，不可进行 SPI 通信。	由 Air780Exx 系列模组提供给 Air1601，主机通信前需检查该信号状态。
`AirLink_IRQ`	从机数据通知主机，拉低有效，可选信号。	由 Air780Exx 系列模组提供给 Air1601；若不使用 IRQ，则默认进入轮询模式，轮询周期默认 5ms，可配置。
`AirLink_WAKEUP`	从机唤醒主机信号，Air1601 可配置为上升沿或下降沿触发。	由 Air780Exx 系列模组输出，用于唤醒主机 Air1601。

在"Air1601+Air780Exx系列4G模组/Air6205 WiFi模组"的两类组合中，从机Air780Exx模组/Air6205模组相应辅助信号的选择，我们推荐如下；

AirLink 信号名	Air1601 引脚定义	Air780EPM/EHM/EHV/EHN/EHU	Air780EGP/EGG/EGH	Air700ECP/ECH
`AirLink_SPI_CLK`	PIN39: SPI1_CLK	PIN86: SPI0_CLK	PIN86: SPI0_CLK	PIN62: SPI0_CLK
`AirLink_SPI_MOSI`	PIN41: SPI1_MOSI	PIN85: SPI0_MOSI	PIN85: SPI0_MOSI	PIN35: SPI0_MOSI
`AirLink_SPI_MISO`	PIN40: SPI1_MISO	PIN84: SPI0_MISO	PIN84: SPI0_MISO	PIN61: SPI0_MISO
`AirLink_SPI_CS`	PIN38: SPI1_CS	PIN83: SPI0_CS	PIN83: SPI0_CS	PIN36: SPI0_CS
`AirLink_RDY`	PIN37: GPIO14	PIN19: GPIO22	PIN19: GPIO22	PIN71: GPIO22
`AirLink_IRQ`	PIN42: GPIO12	PIN20: GPIO24	PIN20: GPIO24	PIN39: GPIO24
`AirLink_WAKEUP`	PIN43: GPIO13 （备注：PIN43 可复用为 PWM，如需用于 LCD 背光亮度控制，AirLink_WAKEUP 可选用其它 GPIO 代替）	PIN107: GPIO21	PIN102: GPIO20	PIN48: GPIO20 或 PIN70: GPIO21（二选一）

SPI总线常见的坑；

SPI作为总线协议，可以在一路SPI上挂载多个外设，每个设备分配一条独立的SPI-CS片选；

通过CS拉低片选机制，灵活打开相应外设；

合宙多个型号模组的开发板上，就通过这种方式，至少同时挂载了SD卡槽和CH390H；

CH390H的坑

当CH390H未供电时，其MISO MOSI CLK三个信号为在CH390H芯片内部为下拉状态，这时会将三个信号的电平拉低到非正常逻辑电平状态；

这个时候如果打开SPI总线上的其它外设，比如SD卡，会造成SD卡的读取失败，或者几率性失败或成功，原因就是因为SPI信号的逻辑电平混乱所致；

比如，我们设置的IO电平为3.3V，实际此时的电平可能是2V左右，其逻辑高电平处于临界状态，进而造成通信异常；

解决办法是必须将给CH390H的供电打开；

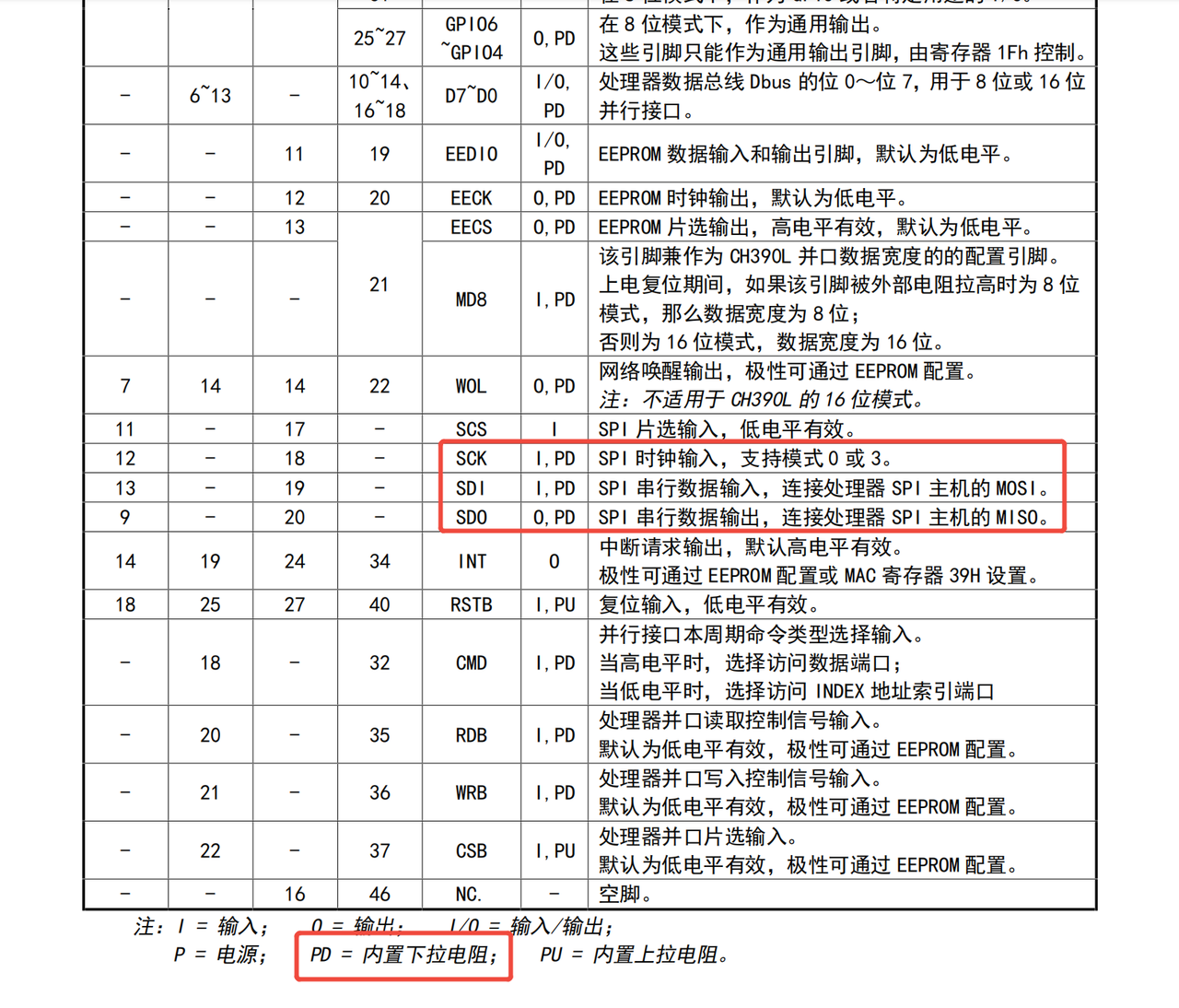

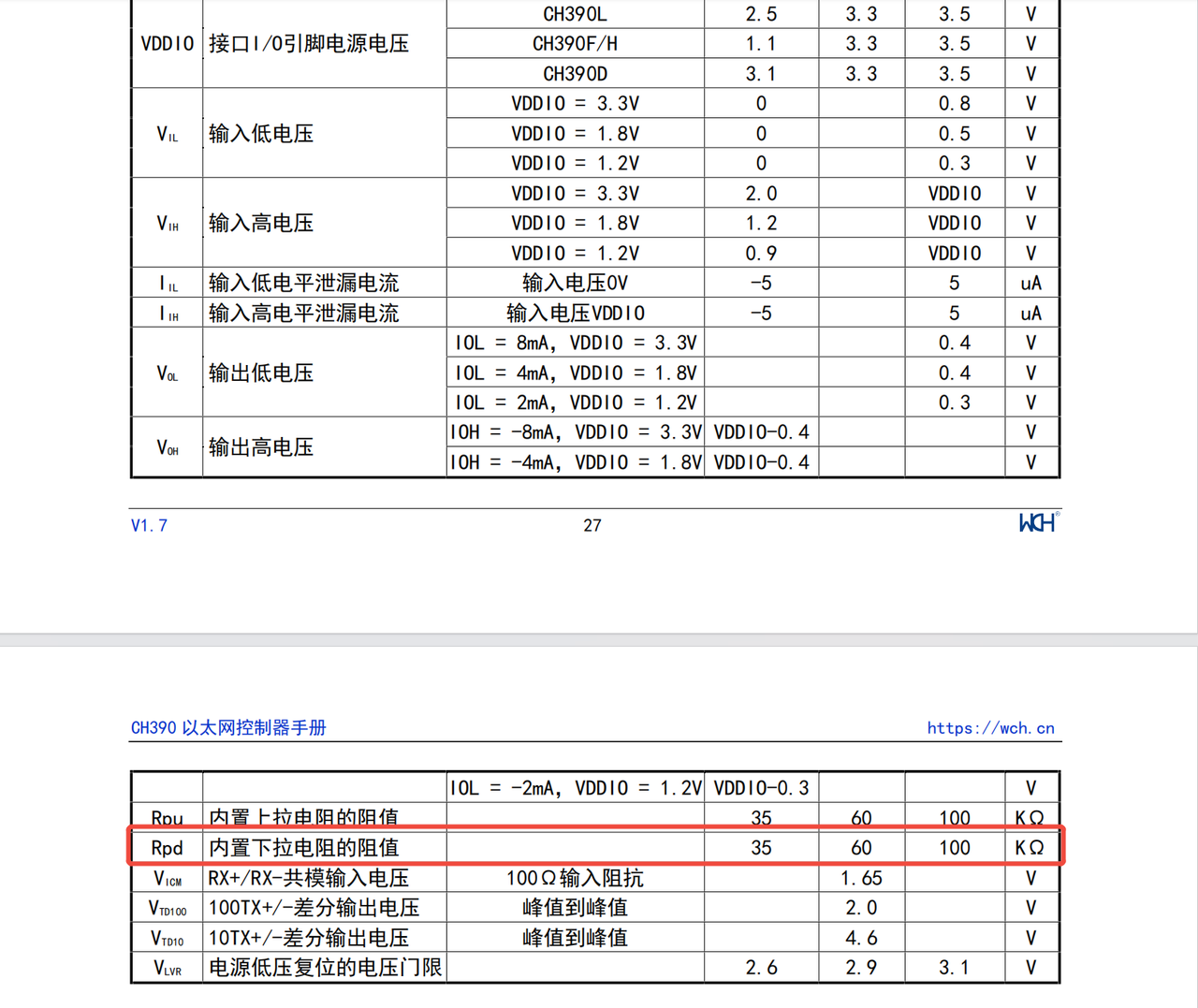

如下为CH390H截图；

SD卡槽

SPI总线接上拉电阻到LDO后会出现异常，比如，Air780系列V1.4开发板，SD卡部分将SPI总线上拉高到SD_3V3，用于增加SPI总线的驱动能力；

当其他同路SPI外设要使用时，SD卡的这路LDO必须要打开，否则会造成SPI通信不正常；

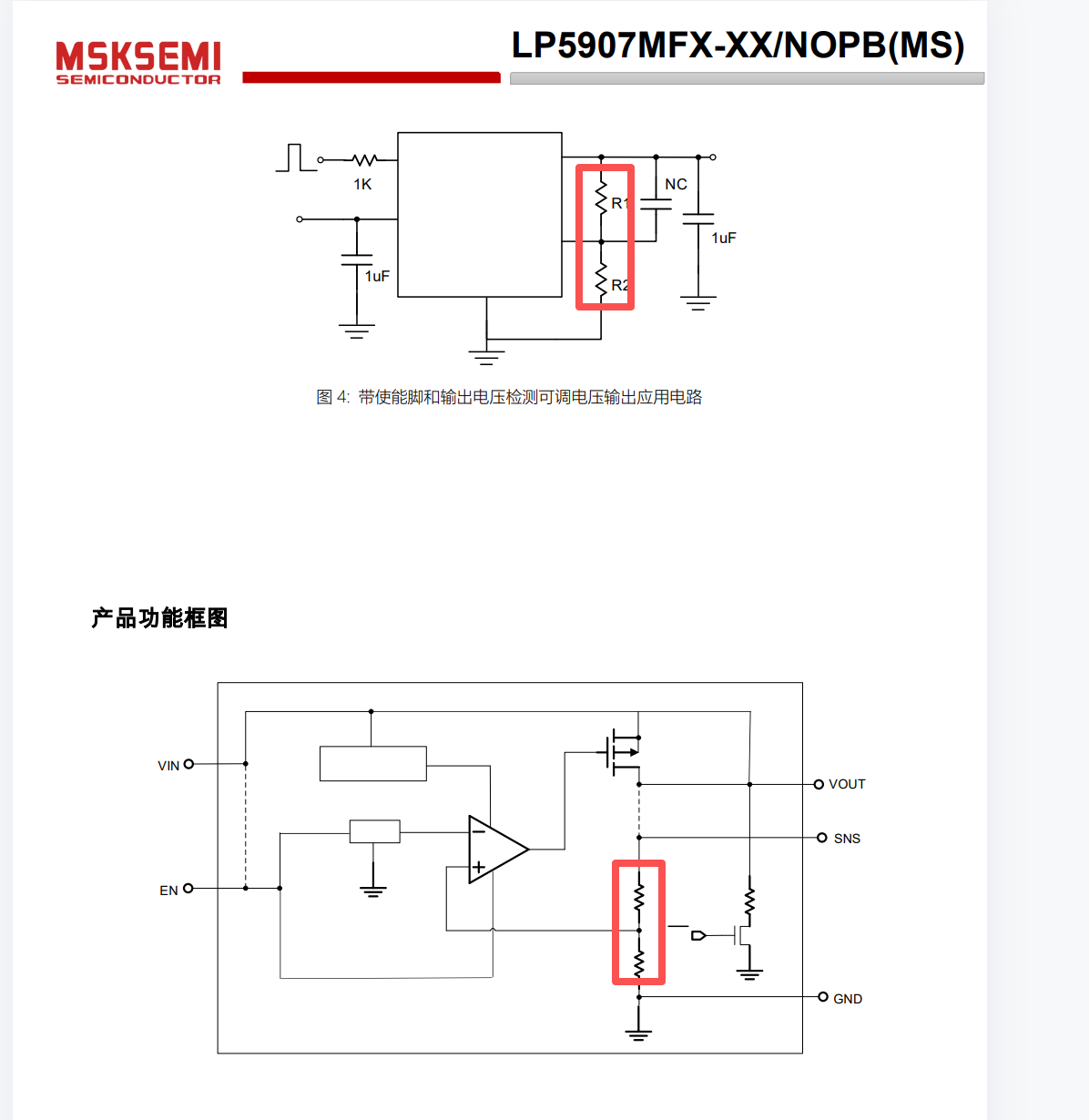

原因是，给每个外设供电的LDO，以LP5907MFX为例，其在关闭时，LDO电源输出管脚会有下拉电阻到地，进而造成SPI电平拉低，比如Air780EHM电平设置为3.3V时，会被拉低到2.2V甚至2V以下，造成SPI通信不正常；

所以，

当硬件设计中将SPI上拉到某一LDO时，一定要将该LDO打开才可以保证SPI正常通信；

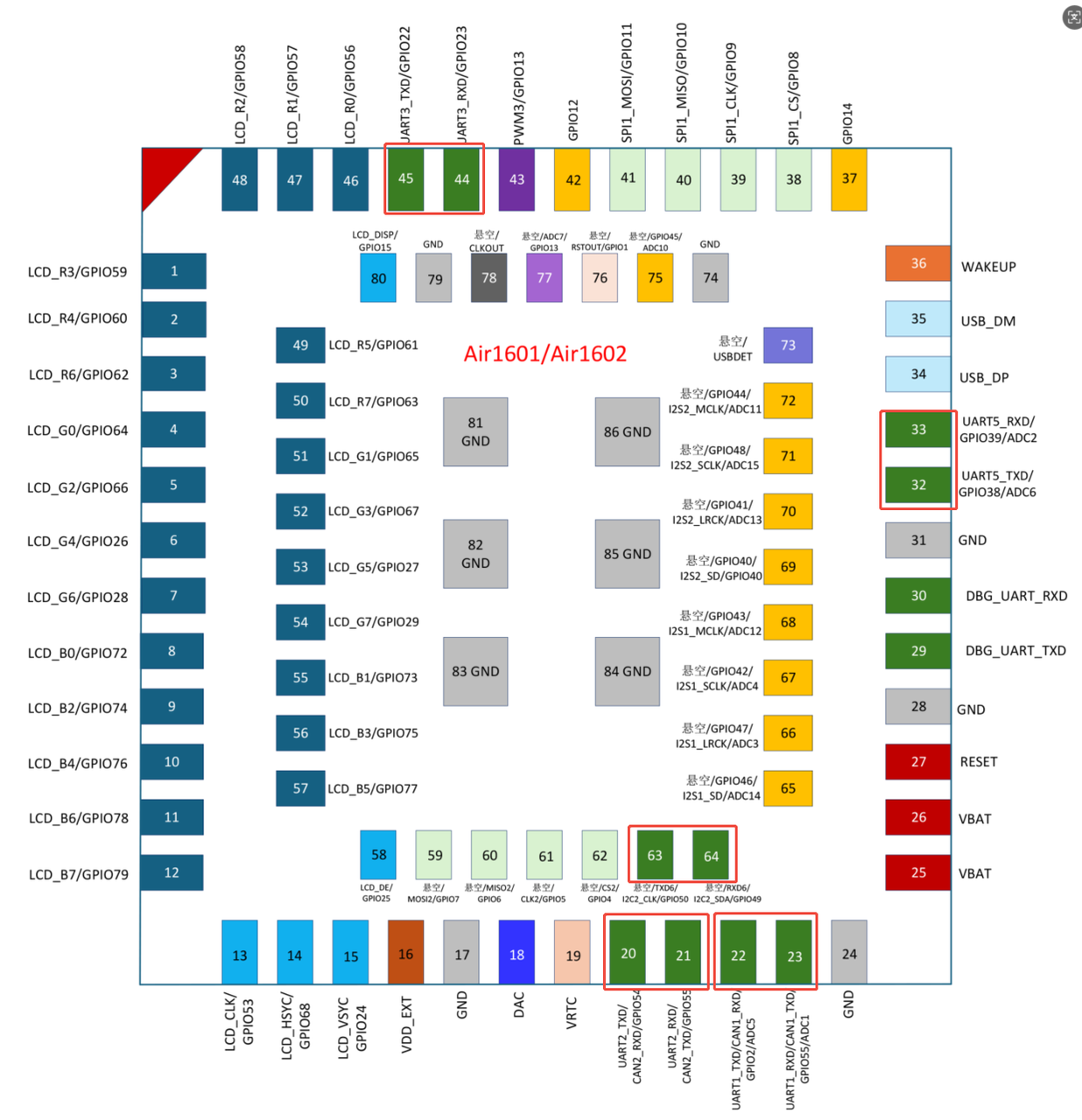

八，UART接口(五路UART1/2/3/5/6)；

Air1601共有4路UART，其中UART1、UART2、UART3、UART5为通用UART，用户可以自由使用；
Air1602共有5路UART，其中UART1、UART2、UART3、UART5、UART6为通用UART，用户可以自由使用；
DBG_UART为Air1601/1602专用下载调试串口，不可作为通用UART供用户使用，详见第五部分"下载调试串口，DBG_UART"的介绍；
UART1、UART2、UART3、UART5、UART6的典型功能特性；

可配置的数据位长度(7 或 8 位)；
可选择的校验方式(偶校验、奇校验或无校验)；
可编程的停止位(1 位或 2 位)；

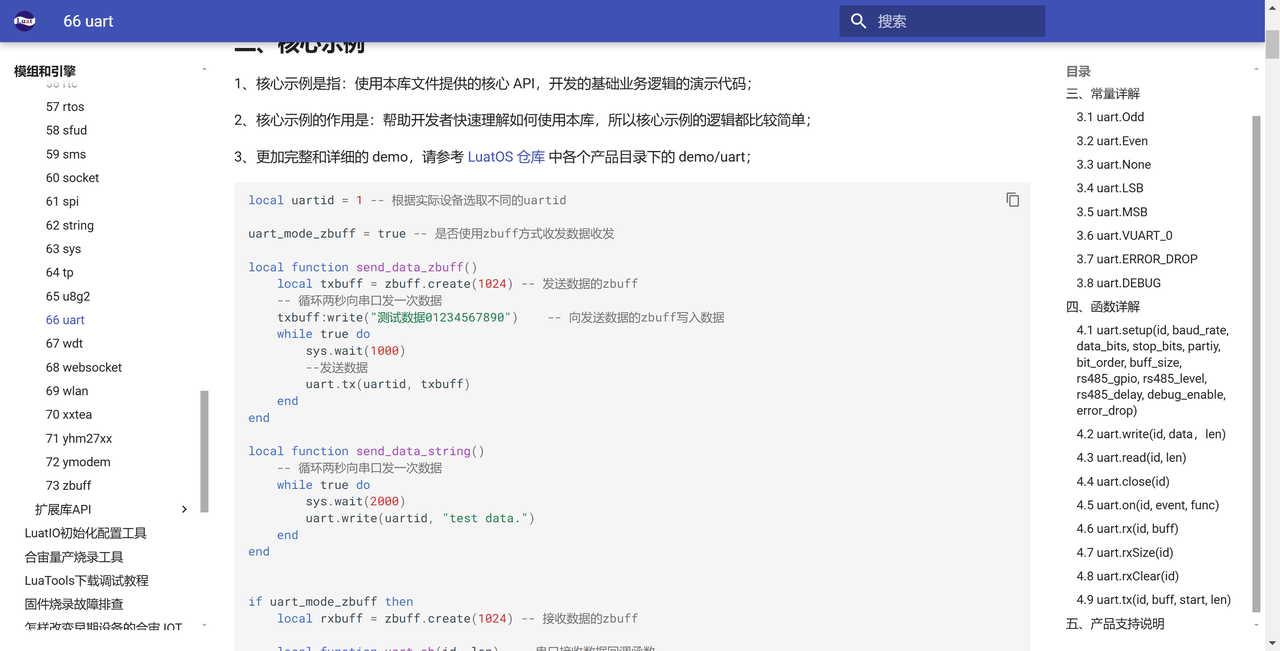

更多信息，详见UART核心库说明 66 uart - 合宙模组资料中心；

如果UART硬件接口使用的是接插件，插拔时极易产生静电，电路上需要添加TVS保护；

九，485总线，Modbus；

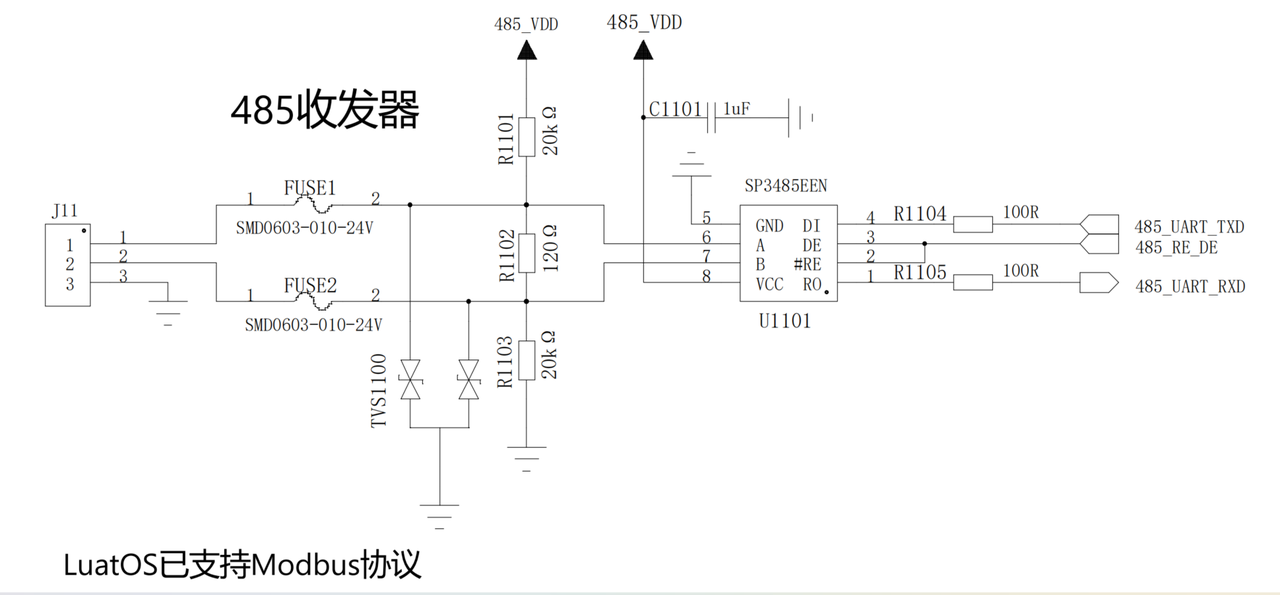

485总线接口本质上是UART总线接口的一种应用，需要搭配485收发器芯片实现；

在UART与485收发器芯片的搭配中，最常见需要注意的一个问题是电平匹配，当双方电平不一致时则需要分立元器件电平转换电路或电平转换芯片；

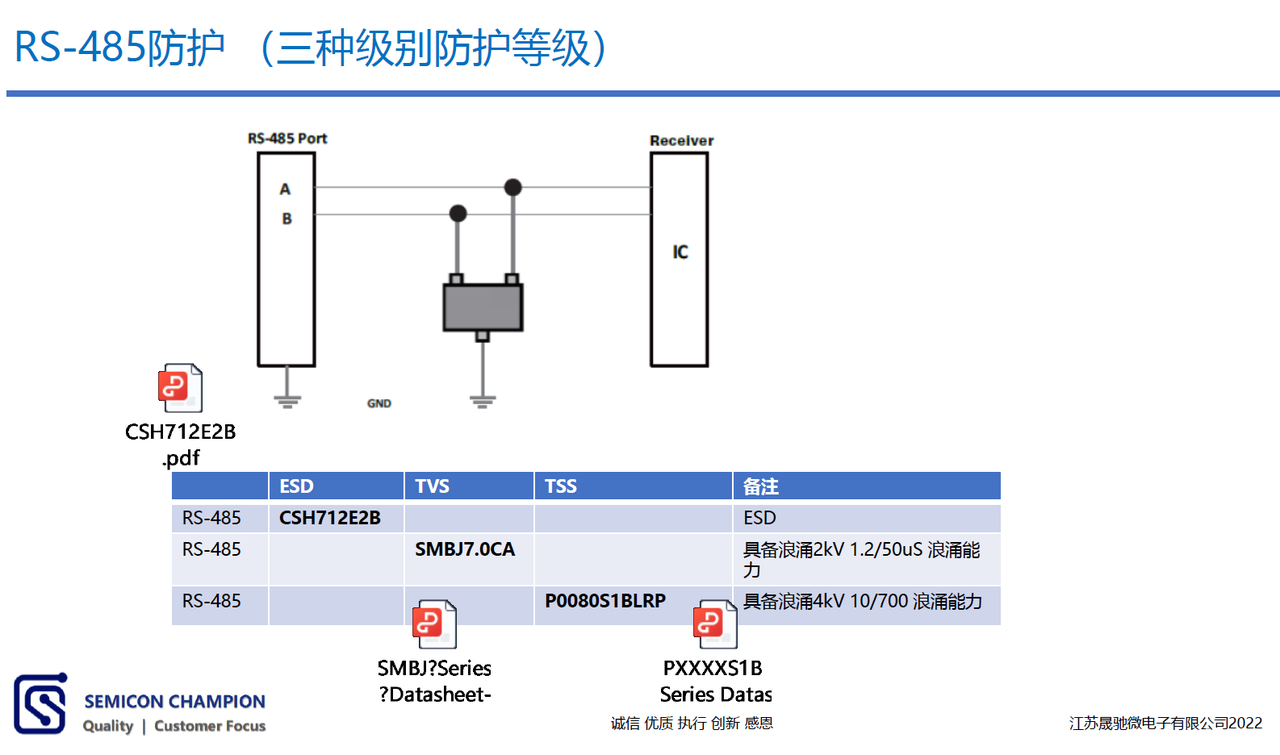

485接口用TVS，常用的型号有SM712系列，如果防护等级要求较高，也可以选择如下推荐的型号；

a. ESD等级；

b. TVS等级，具备2KV 1.2/50uS浪涌能力；

c. TSS等级，具备4KV 10/700uS浪涌能力；

与485总线接口强相关的通信协议是modbus，我们的扩展库exmodbus，可以支持Modbus-RTU、Modbus-ASCII和Modbus-TCP，大大简化了Modbus的使用门槛；

十，CAN接口，两路；

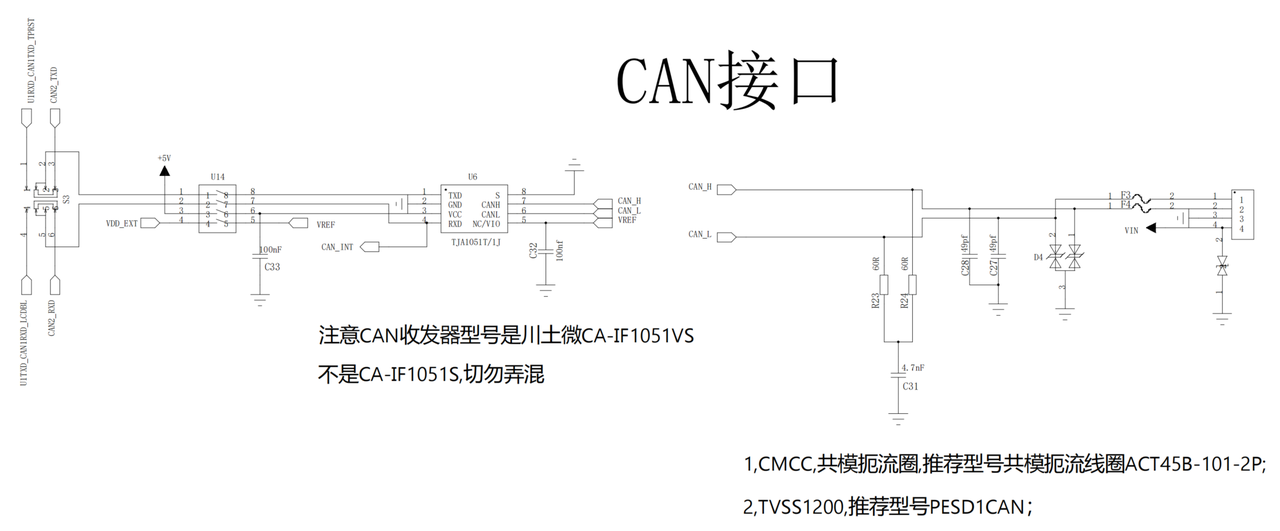

CAN收发器硬件参考电路；

LuatOS已经适配的CAN收发器为川土微的CA-IF1051VS，注意不是CA-IF1051S！
CA-IF1051VS供电电压是4.5V-5.5V，典型值5V，不能直接使用VBAT，也不能直接使用VDD_EXT，请特别注意！
CAN收发器硬件参考电路中的元器件，请严格按照图中的要求选择；

a. CMCC,共模扼流圈，推荐型号共模扼流线圈ACT45B-101-2P；

b. TVSS1200,推荐型号PESD1CAN；

与CAN相关的LuatOS核心库；

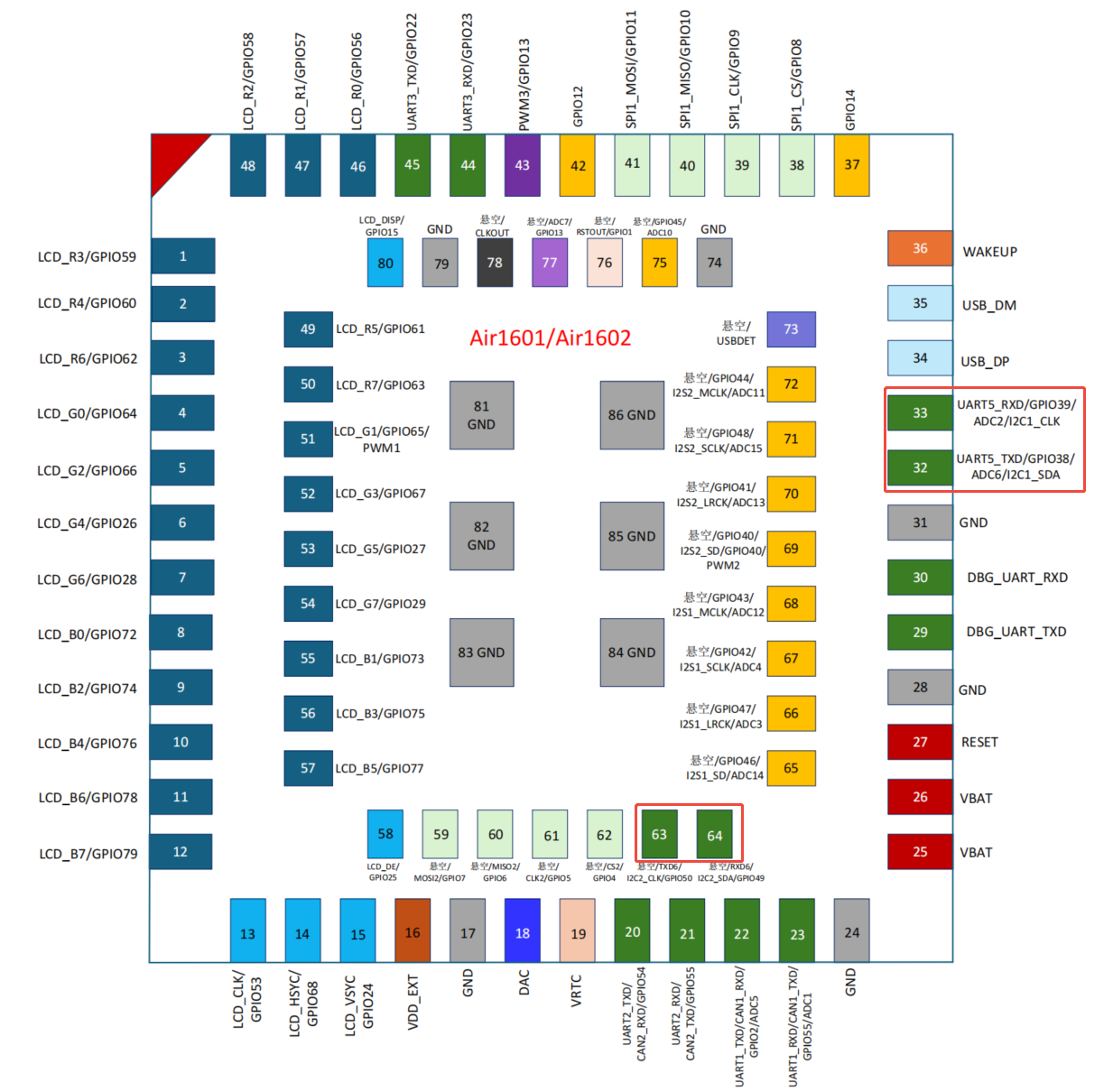

十一，I2C接口；

Air1601有1路I2C，I2C1；

Air1602有2路I2C，I2C1和I2C2；

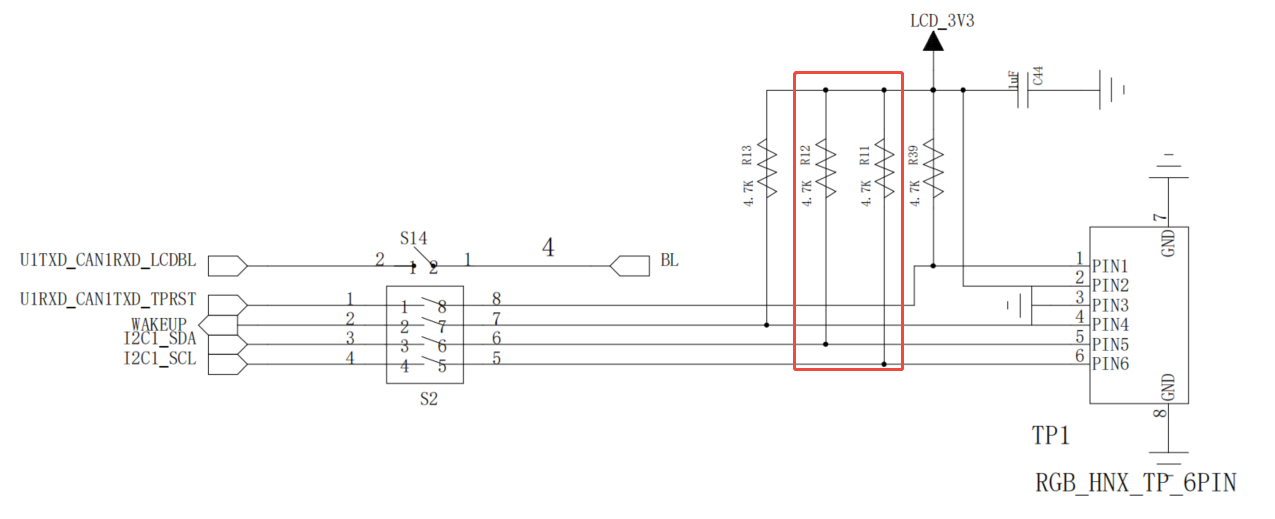

I2C总线可能经常需要忽略的一点是上拉，以触摸屏电路为例：
与I2C相关的LuatOS核心库和扩展库举例；

I2C核心库
TP触摸屏核心库
U8G2图形核心库
Camera核心库
exvib扩展库
AirUI核心库

十二，PWM接口；

Air1601共支持2路PWM，分别为PWM1/PWM3；

Air1602共支持3路PWM，分别为PWM1/PWM2/PWM3

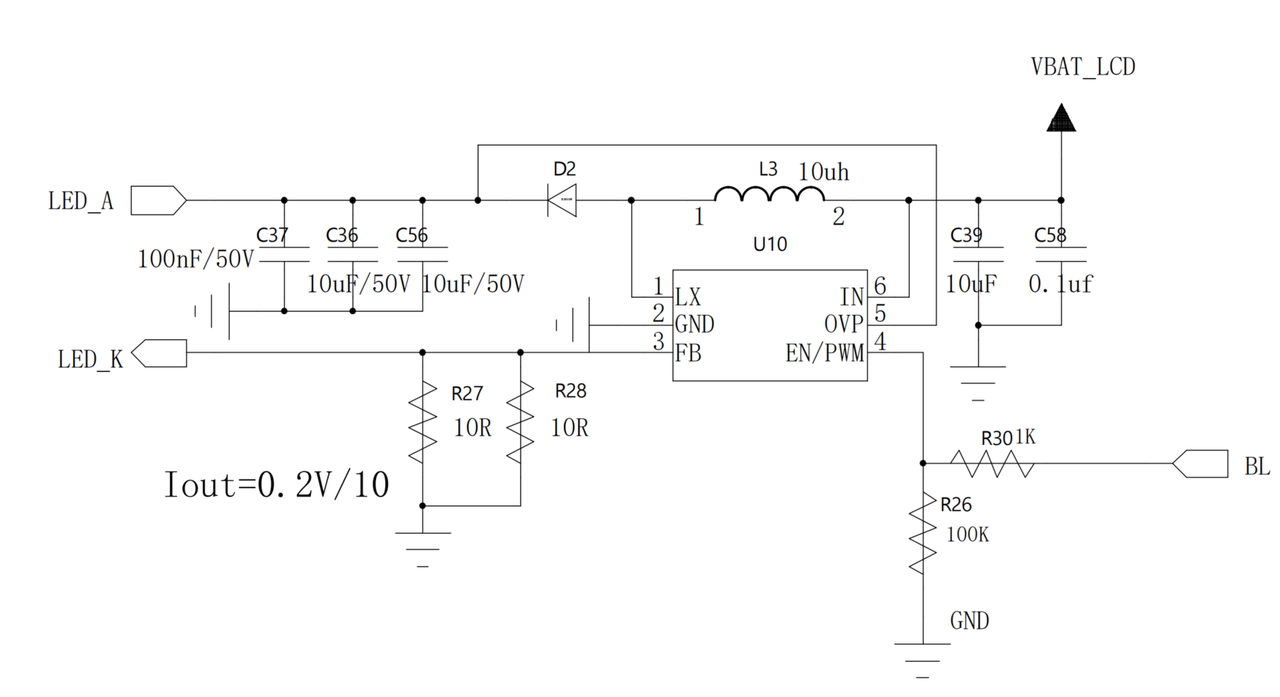

PWM在Air1601上比较典型的应用之一是控制LCD背光亮度，不用的PWM占空比，不同的背光亮度，如下图中的PWM；
PWM相关LuatOS核心库；

十三，ADC接口；

Air1601共可支持4路ADC管脚，分别是ADC1-2，ADC5-6，复用分布在不同的4个管脚上；
Air1602共可支持14路ADC管脚，分别是ADC1-7，ADC9-15，复用分布在不同的14个管脚上；
Air1601/Air1602的ADC功能，是一个 12 位逐次逼近型模数转换器，拥有多个外部模拟输入通道以及内部专用通道；
Air1601的ADC功能具有如下特性：

可编程采样率：范围从 12.5 kHz 到 812.5 kHz
分辨率：支持6bit、8bit、10bit、12bit

Air1601的ADC功能使用，要结合LuatOS核心库ADC来理解；

在这里特别说明一下Air1601的ADC量程问题；

LuatOS中，ADC输入有两个量程，一个是ADC_RANGE_MIN，一个是ADC_RANGE_MAX；

就Air1601来说，ADC_RANGE_MIN对应量程为0-1.5V，ADC_RANGE_MAX对应量程为0-2.4V；

所以，需要根据不同的被测电压范围，结合ADC管脚实际输入的电压范围，进行灵活选择：

当被测电压最大值在1.5V以内，使用adc.ADC_RANGE_MIN；
当被测电压大于1.5V小于2.4V，使用adc.ADC_RANGE_MAX，且不需要添加外部分压电路；
当被测量电压最高值在2.4V以上时, 使用ADC_RANGE_MIN，且必须添加外部分压电路将被测电压分压至1.5V以内；
特别注意事项；

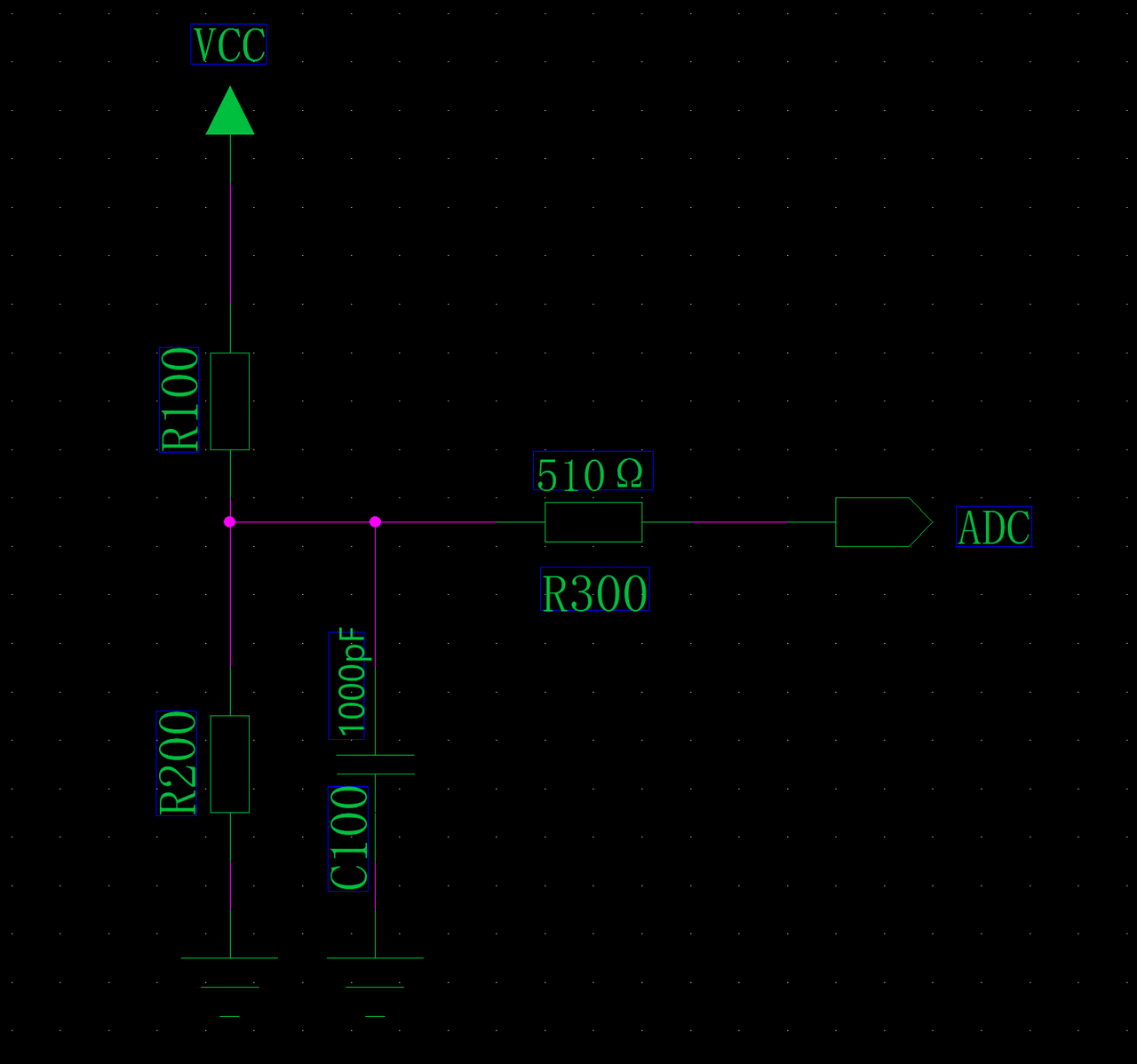

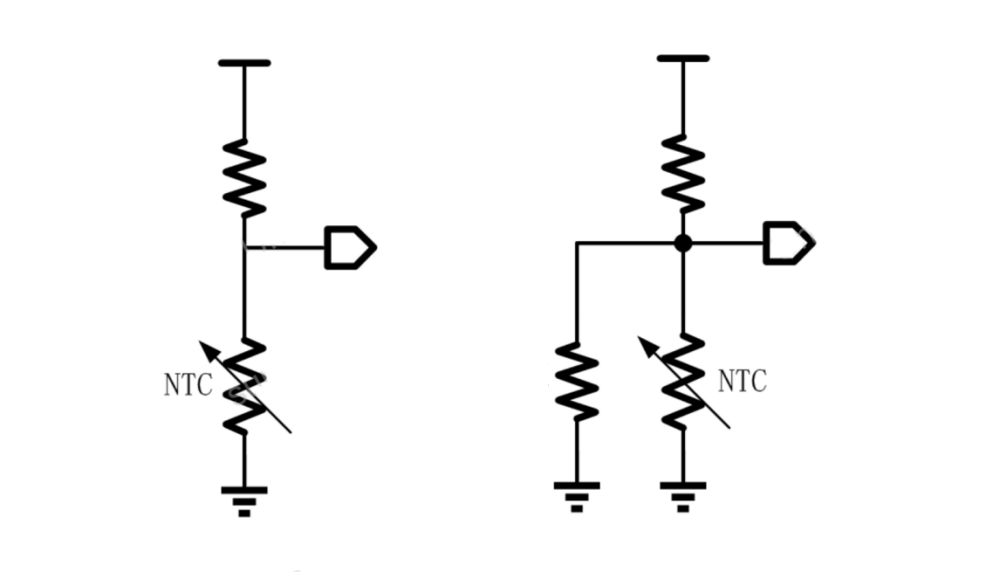

外部分压时，如果ADC输入电压无法满足低于1.5V，以NTC电阻为例，可灵活使用如下右侧电路进行灵活设计；
如果不希望ADC变化太快，可以通过软件算法处理，过滤掉变化较大的数值，也可以在硬件电路上增加滤波电路；

比如，外部分压时，可以增加滤波电容增加ADC输入稳定性，但缺点是ADC的细微变化会被过滤掉，请根据实际需要谨慎选择；

说明：R300可以增加ESD能力，阻值建议为510Ω，不建议使用K级阻值的电阻；

十四，GPIO；

Air1601共有47个GPIO，Air1602共有66个GPIO，这些GPIO可以复用为不同的数字信号功能，比如RGB888、SPI、UART、I2C、PWM、I2S、ADC等；
需要特别说明的是，DBG_UART复用的为GPIO30/31，由于DBG_UART固定为下载调试用，所以GPIO30/31不会有机会被使用到；
Air1601所有GPIO的特性，我们专门整理了"Air1601 GPIO引脚复用表格"，大家可以根据此表格查看每个GPIO的复用功能，以及注意事项；

Air1601/Air1602的所有IO电平均为3.3V，不可配置修改；
GPIO既可配置为通用输入输出引脚，也可设置为支持上升沿、下降沿或双边沿触发的中断引脚。
GPIO支持内部上下拉

GPIO8 、GPIO9 不支持内部下拉，只支持内部上拉。
GPIO7、GPIO8、GPIO9：当开启内部上拉的时候，这三个GPIO会同时启用内部上拉。
GPIO40~GPIO48：开启内部上拉的时候，会同时启用内部上拉；开启内部下拉的时候，会同时启动内部下拉。

低功耗模式 pm.power(pm.WORK_MODE,1)和PSM+模式 pm.power(pm.WORK_MODE,3) 下，所有GPIO中断都可以唤醒(Air1601 45个，Air1602 64个，除去DBG_UART复用的GPIO30和GPIO31)；

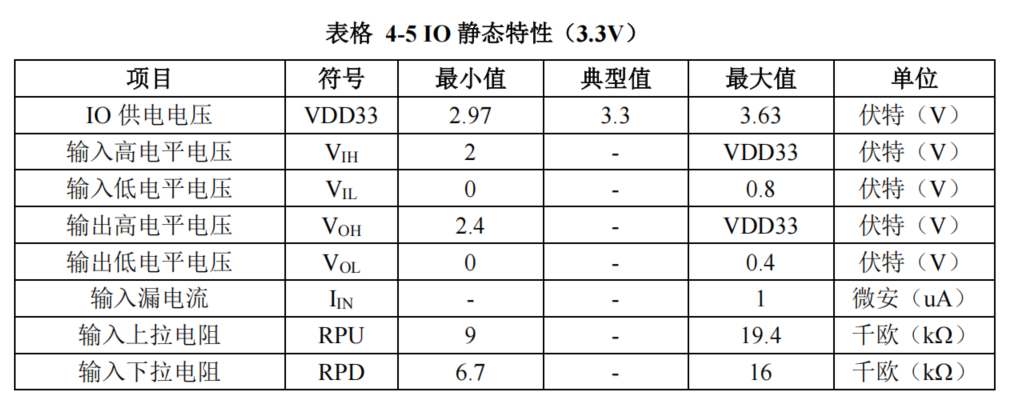

Air1601内部GPIO特性；
LuatOS GPIO核心库使用说明，内容详尽，务必阅读；

https://docs.openluat.com/osapi/core/gpio/

十五，Audio(DAC/I2S)；

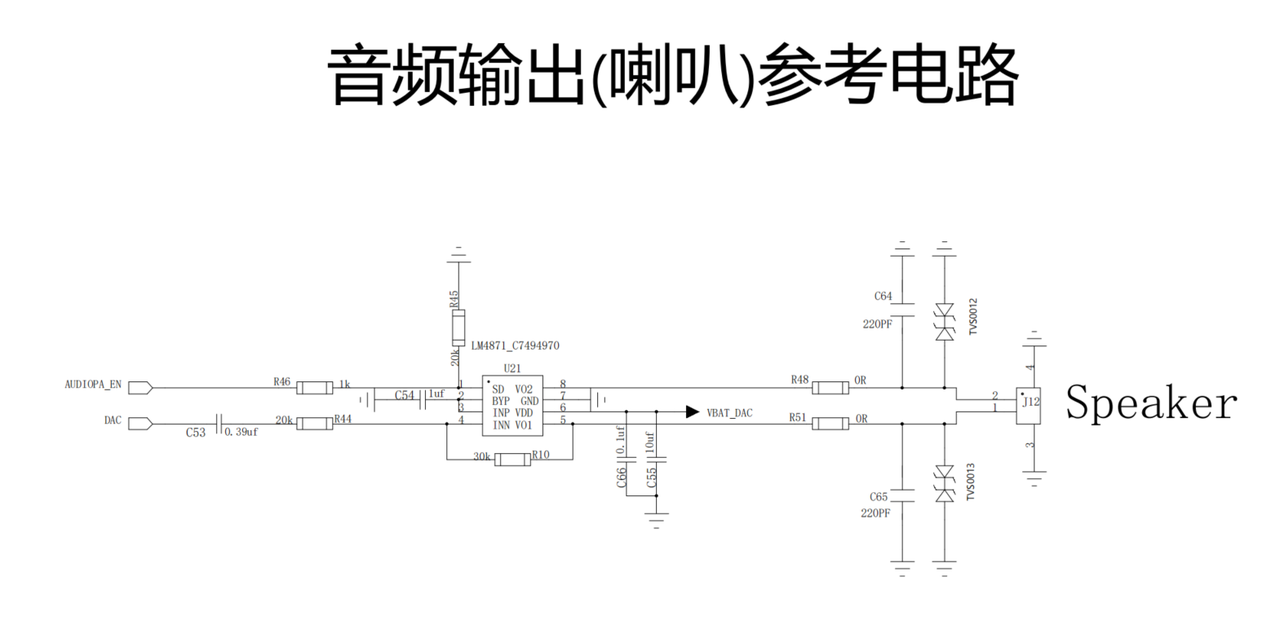

Air1601：仅集成一路DAC，无 I2S 接口，仅支持音频播放；通过 ADC 输出模拟音频信号，外接功放驱动喇叭。

Air1602：集成一路 DAC 与两路 I2S 接口，可通过 I2S 接口外接音频编解码器（如 ES8311），实现音频播放与录音功能。

十六，AirUI对应LCD屏选型手册；

LCD分辨率	常见尺寸	常用接口	对应适配模组	备注说明
480*272	4.3寸	SPI	1）4G/WiFi/以太网-SoC模组：Air8000A/W/D/T/AB/DB/U/N 2）4G/以太网-SoC模组：Air780EHM/EHV/EGG/EHU/EHN 3）超小尺寸4G/以太网-SoC模组：Air700ECH	1. 合宙所有支持AirUI的4G模组标配：Flash 8MB+RAM 8MB； 2. Flash 4MB+RAM 4MB型号如Air780EPM/EGP不支持AirUI ； 3. 推荐主力型号： • Air8000W：内置4G/WiFi/BLE，可外挂CH390H扩以太网 • Air780EHM：纯4G，可外挂CH390H扩以太网 4. 均支持摄像头/CAN/485/PWM/OneWire/GPIO等外设，详见官方文档
480*320	3.5寸、4.0寸	SPI	同上4G系列AirUI模组	同480*272适配规则与型号范围
360*360	1.5寸、1.8寸、2.06寸	QSPI	同上4G系列AirUI模组	小尺寸方形屏，QSPI接口适配
480*480	4.0寸	QSPI	同上4G系列AirUI模组	方形高清屏，QSPI接口驱动
480*480	4.0寸	RGB565、RGB888	1）WiFi-SoC模组：Air8101/Air8101A/Air8101B/Air8101C 2）多媒体SoC模组：Air1601/Air1602/Air1602C	1. Air8101系列：WiFi/BLE SoC，支持大尺寸高分辨率RGB屏； 2. Air1601系列：面向屏/摄像头/音频专用多媒体SoC； 3. 支持最高200W像素摄像头(UVC/DVP)、SD卡、以太网、外挂4G上网； 4. AirUI具备丰富UI组件能力
800*480	4.3寸、5.0寸、7.0寸	RGB565、RGB888	Air8101系列 / Air1601/Air1602系列	中大尺寸工业常用RGB屏规格
1024*600	5.0寸、7.0寸、9.0寸、10.1寸	RGB565、RGB888	Air8101系列 / Air1601/Air1602系列	高清宽屏，工控/物联网终端常用
1280*800	7.0寸、8.0寸、10.1寸	RGB565、RGB888	Air8101系列 / Air1601/Air1602系列	大屏高清RGB接口方案
