Origin分析外量子效率（EQE, External Quantum Efficiency）数据处理-EQE计算带隙

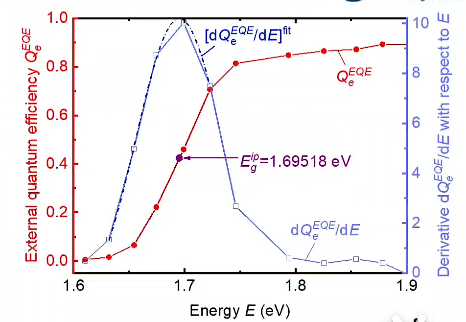

先说一下，EQE是可以计算得到带隙的，效果如下图

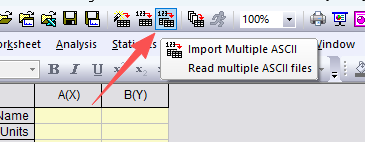

1.打开Origin数据处理软件，点击这里导入数据

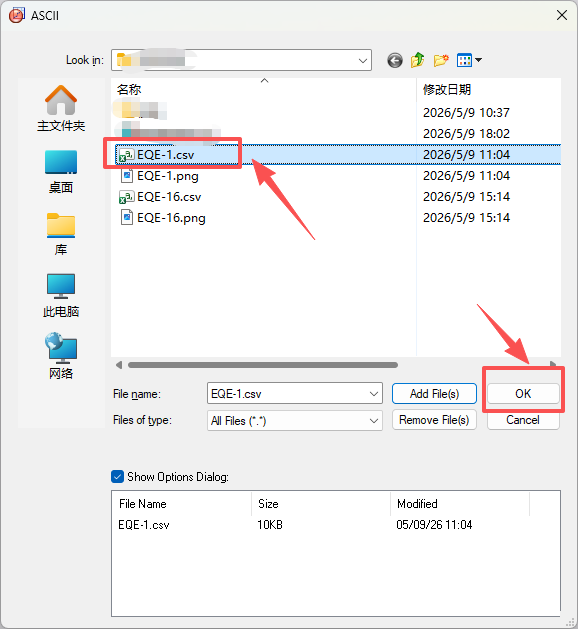

2.双击需要打开的EQE数据表格，再点OK

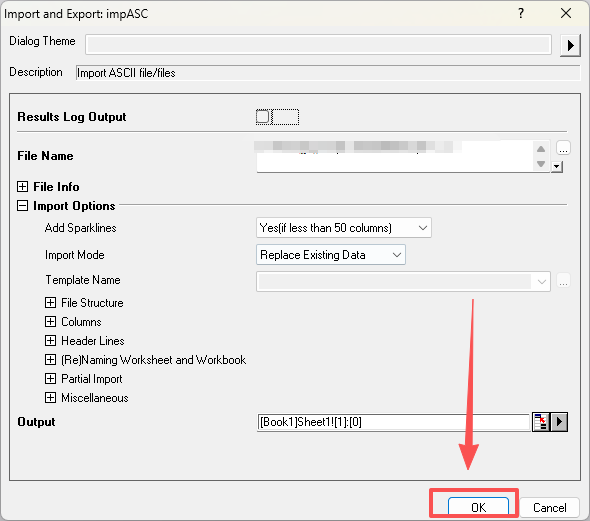

3.继续点OK

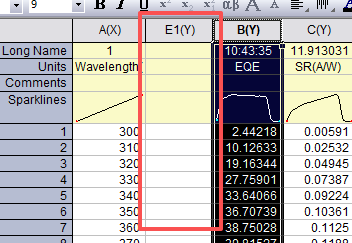

4.数据导入后，在"Wavelength"列后面插入空白列，因为我们要把横坐标"波长nm"换算为"能量eV"

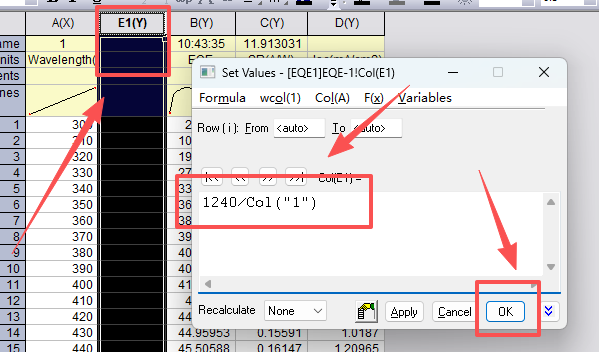

5.选中插入的空白列，按住"Ctrl+Q"，在弹出的对话框中输入"1240/Col("1")"，然后点OK，就可以将波长换算为能量

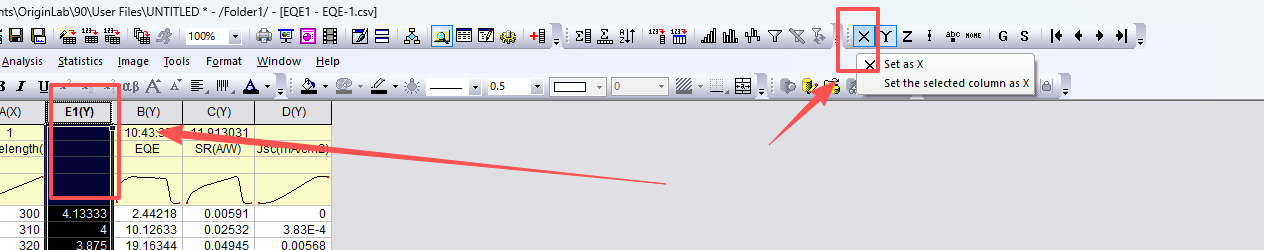

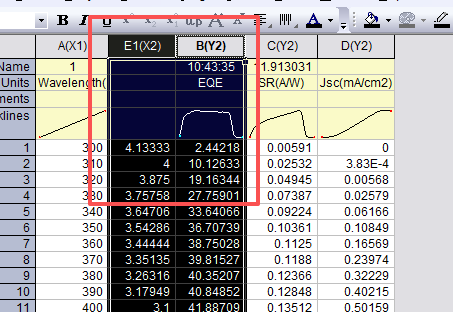

6.将换算完成的这一列设置为X轴

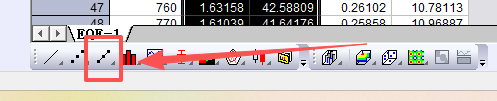

7.选中新设置的X轴这列和EQE数据列，画点线图

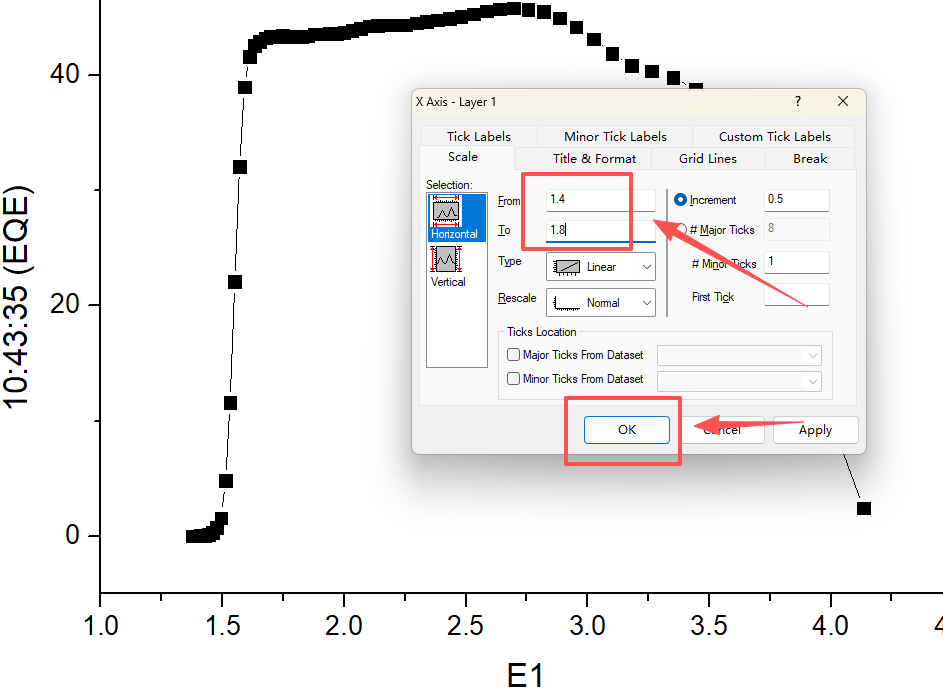

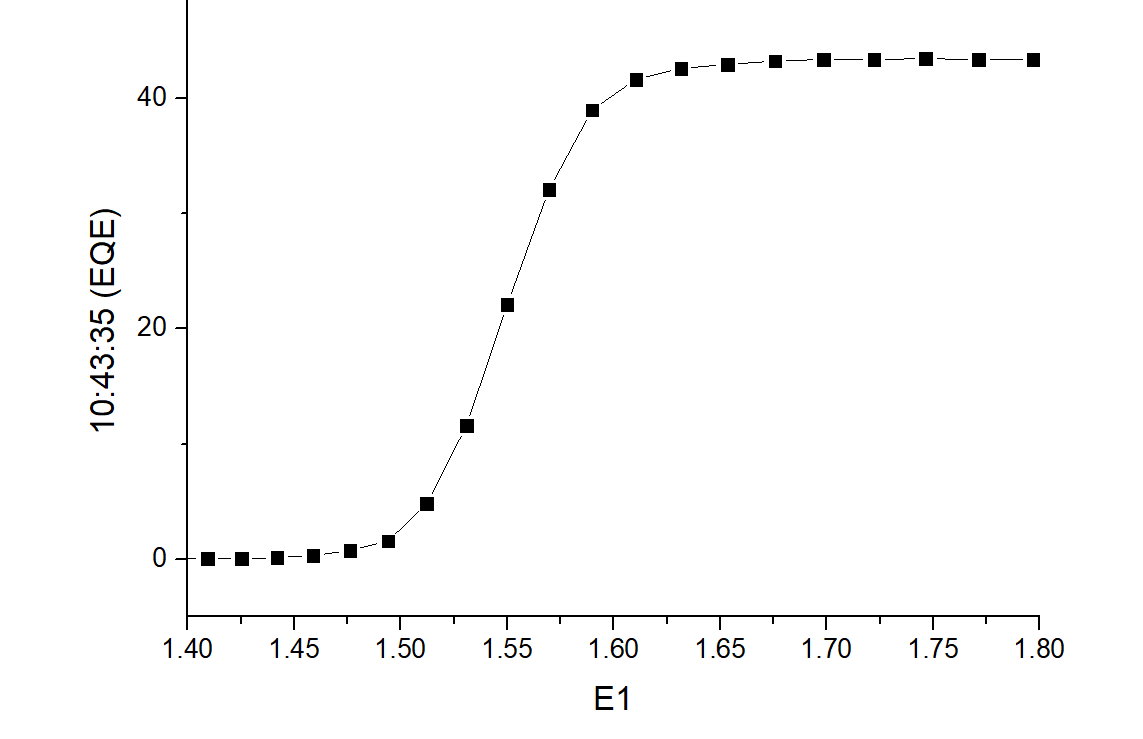

8.双击画出图的横坐标，将X轴范围改为合适的值，比如1.4-1.8，因为我们只需要前面这部分

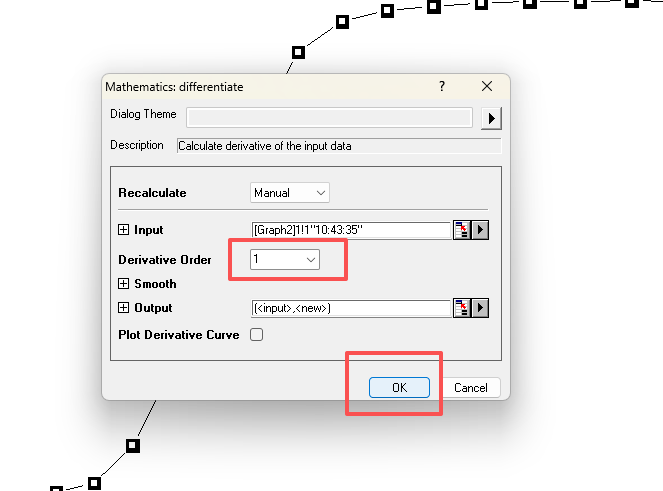

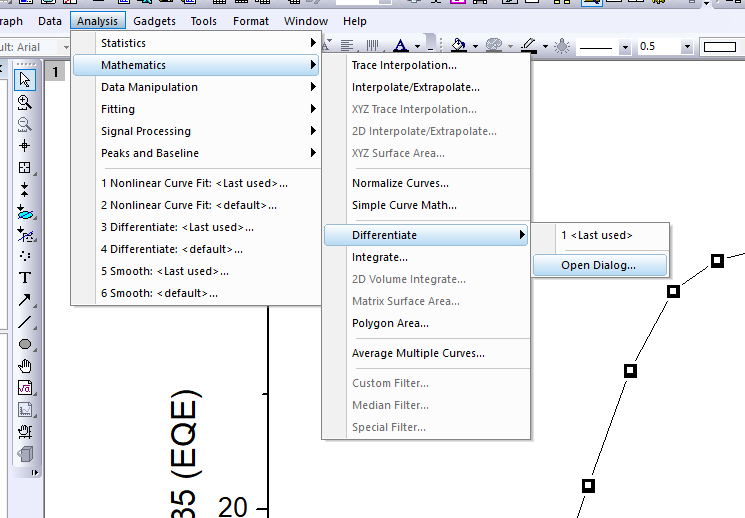

9.选中曲线，对其进行一阶求导，按照我图中的操作来就行

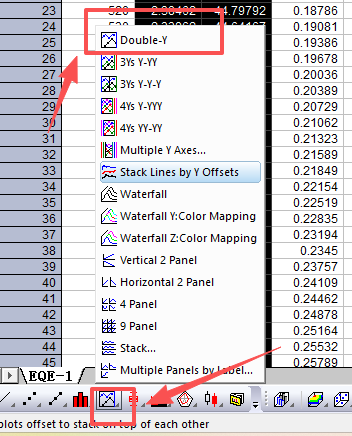

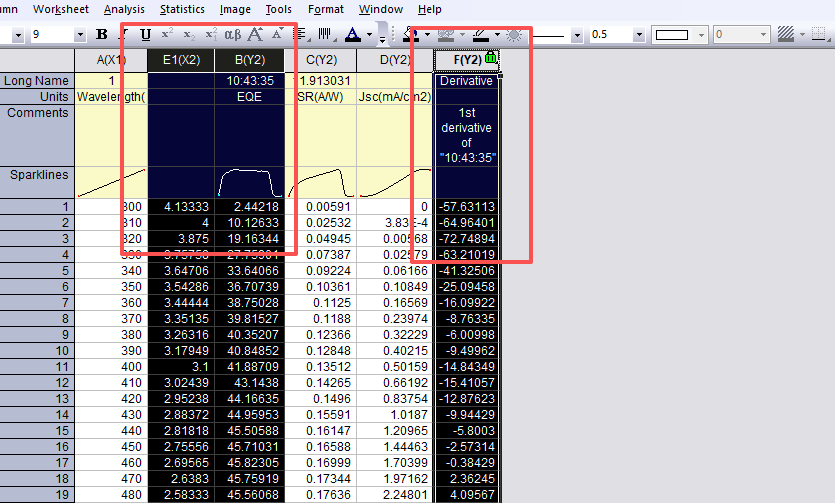

10.求导后回到数据表格，会发现在最后一列多出来求导出来的值，这时选中之前画图的两列和求导出的这一列，画"Double Y"图

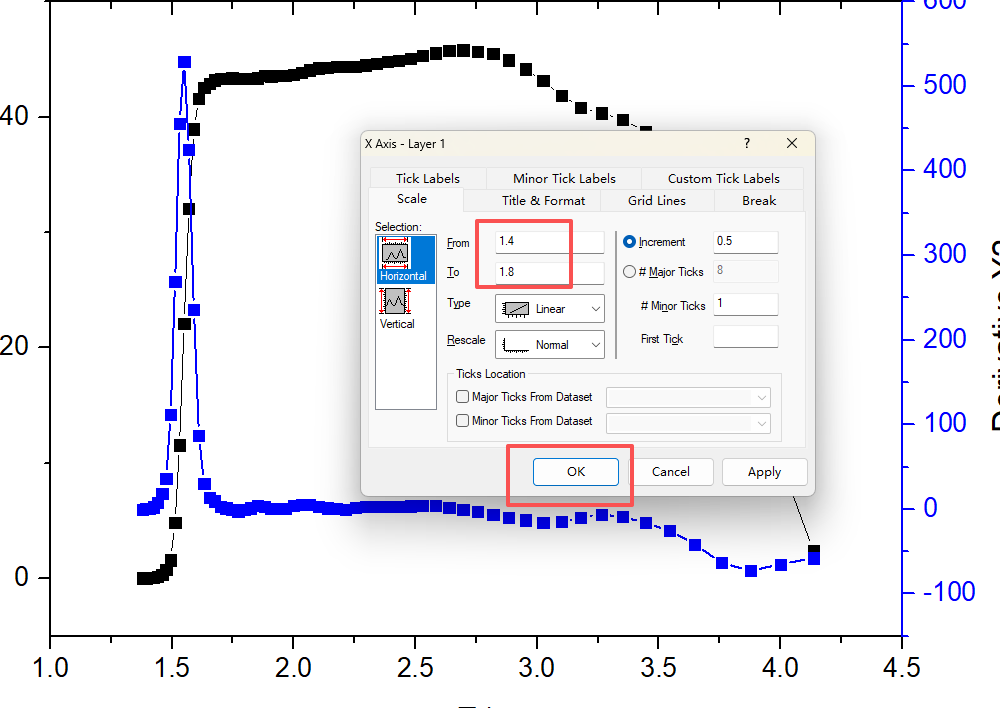

11.到这一步大概是这样的，同样把横坐标调整到合适的范围，然后点OK

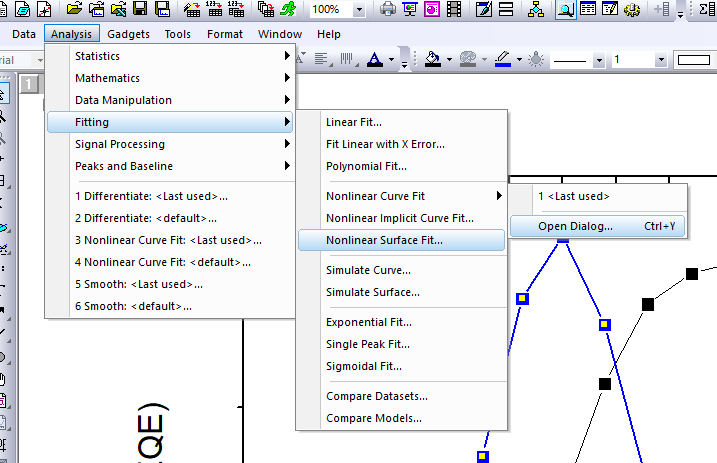

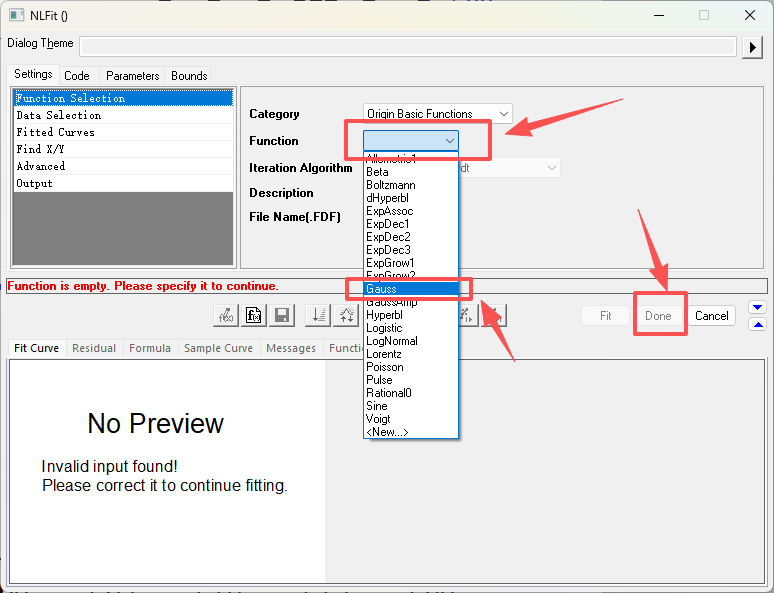

12.选中画出的求导后的这条曲线，按照我下面的操作进行高斯拟合

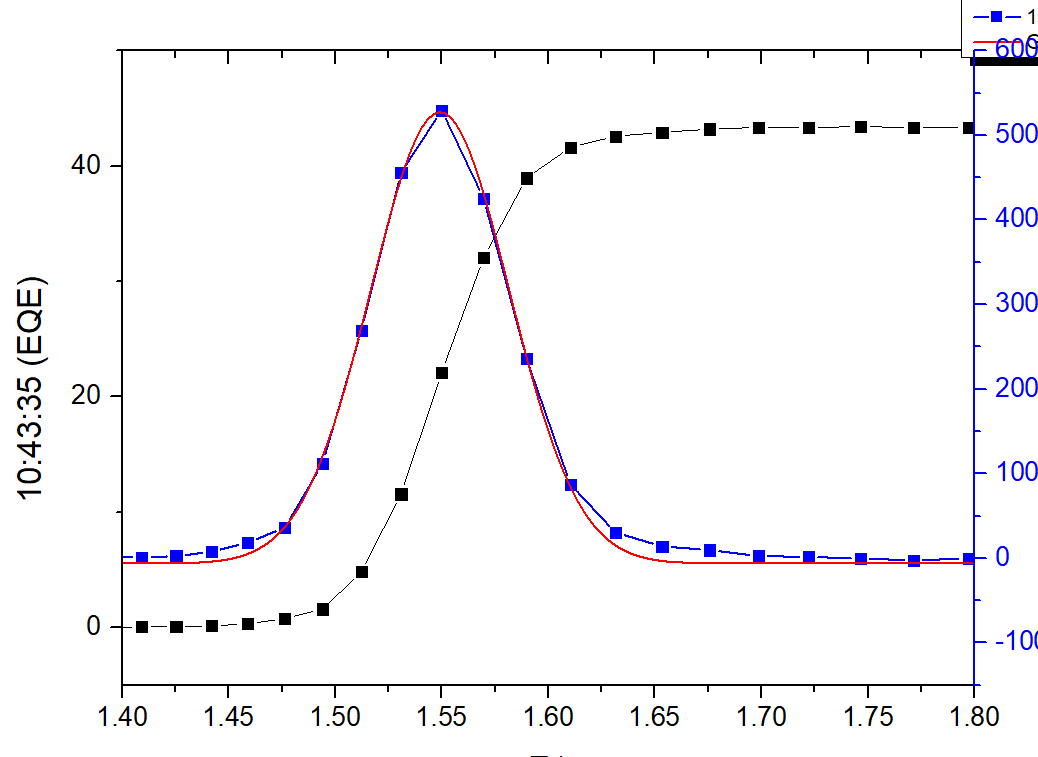

13.到这里就可以得到这样的图

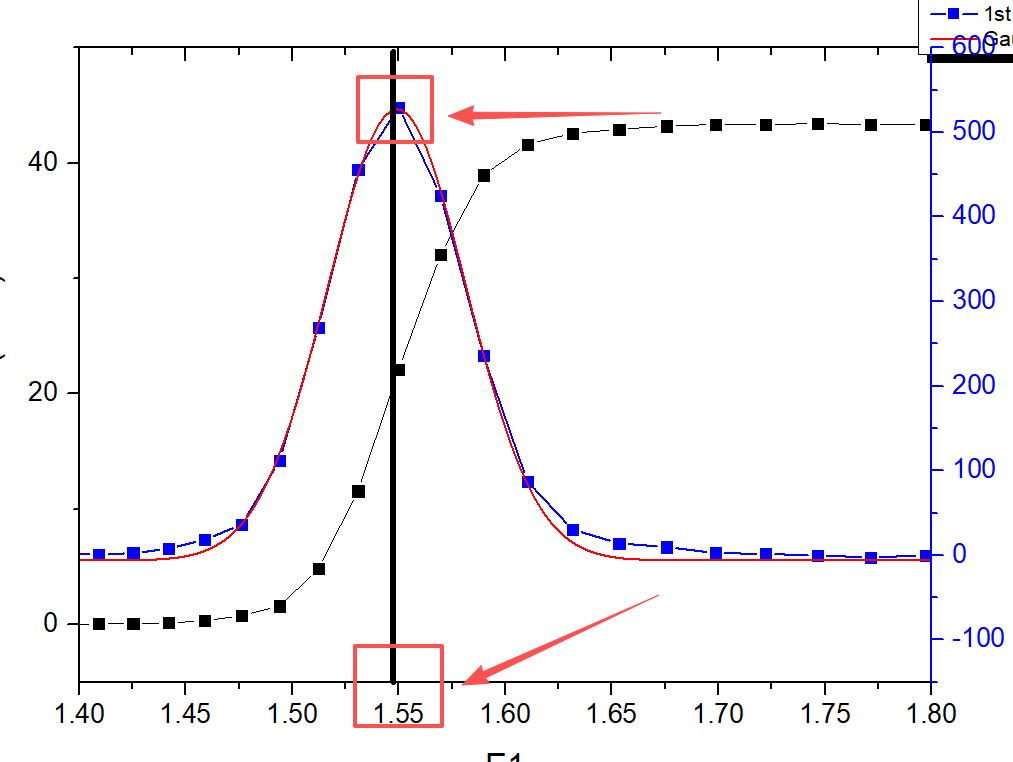

14.然后从高斯拟合的曲线顶点处拉一条垂直的线下来，这条线和横坐标的交点就是带隙，我这里带隙是1.547 eV，这个方法叫拐点相交法，自行百度可以搜一下公式和原理，这里不做过多阐述

15.最后稍微完善一下，就可以得到这样的EQE带隙图
