1. 眼图概述

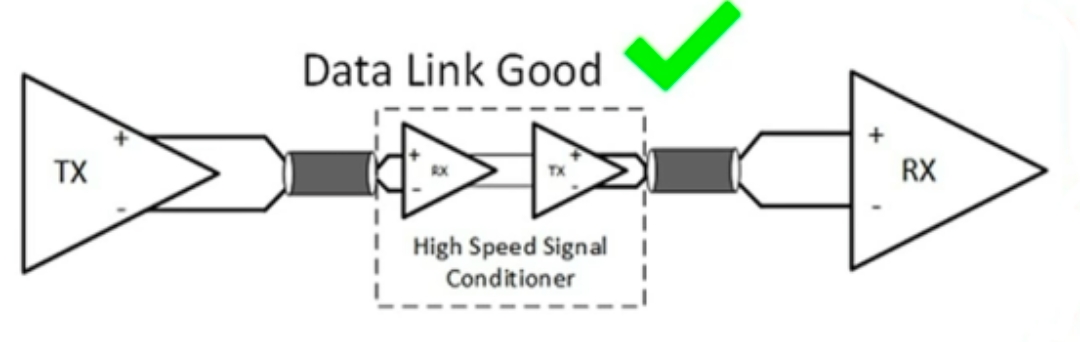

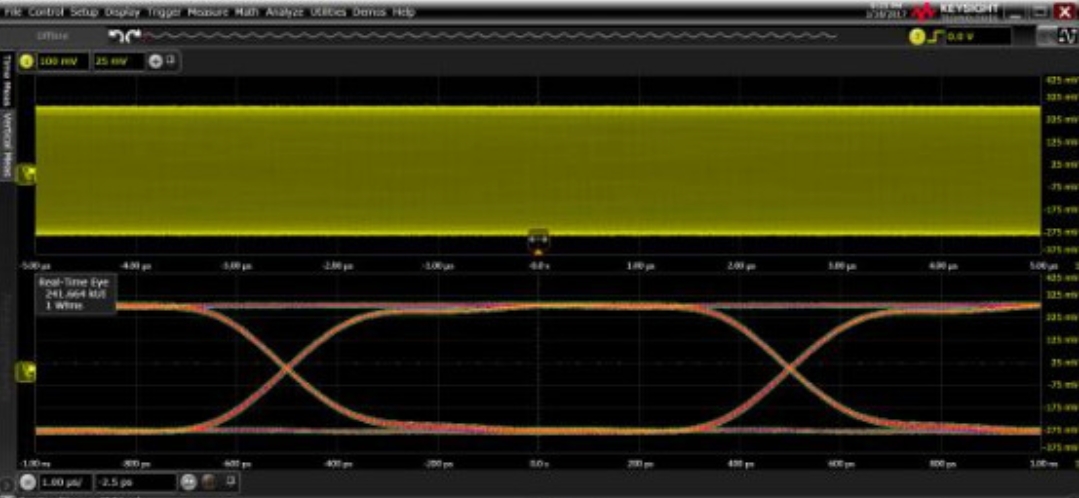

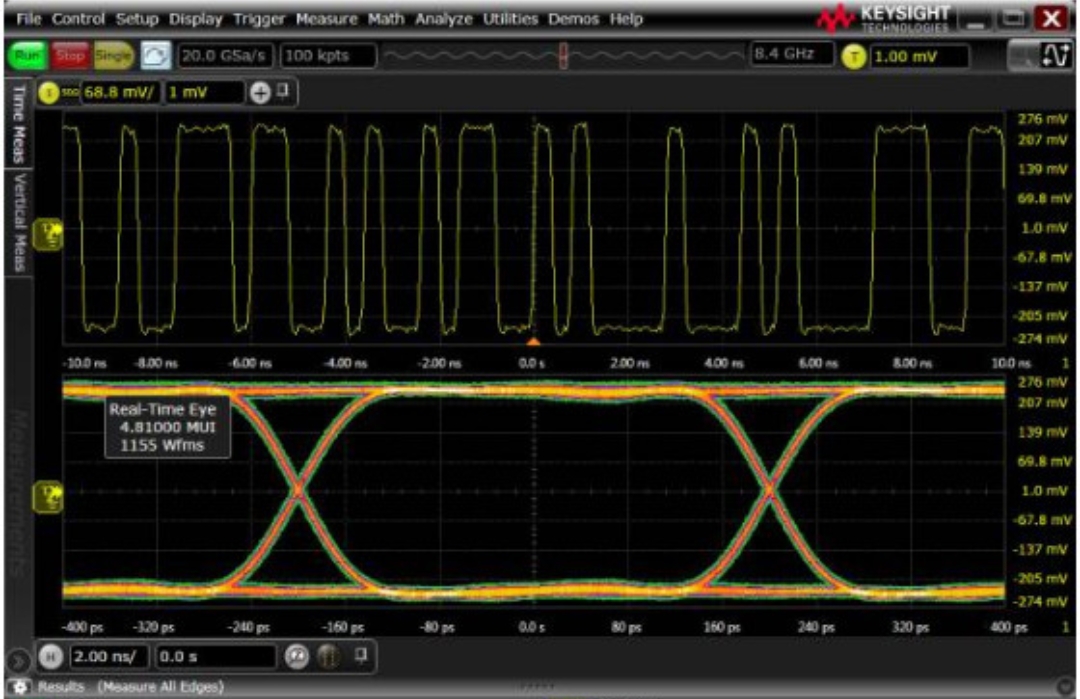

眼图 = 把高速数字信号的无数个0/1周期，按位对齐、全部叠在一起形成的"眼睛"图案。

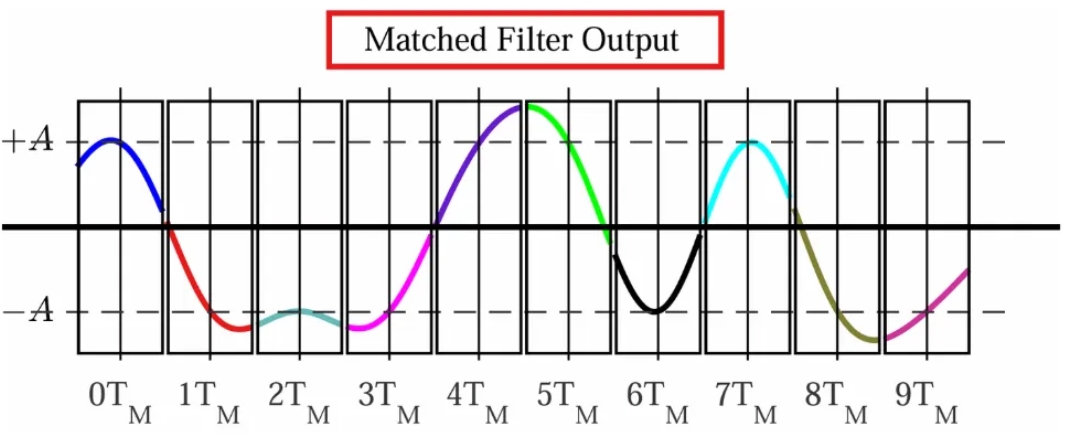

眼图可以直观地评估信号的完整性、ISI（符号间干扰）、噪声和抖动的程度。数据眼图是通过将每个单独位对应的波形部分折叠成一个图形构建而成，其中信号幅度显示在垂直轴，时间则沿水平轴排列。
眼图作用：从电气性能的角度，找出数据相关的故障原因，比如传输数据包丢失、误码、接收端的端接错误等。大多数高速信号总线的协议测试都会使用眼图的测量来评估信号的质量。
2. 眼图参数

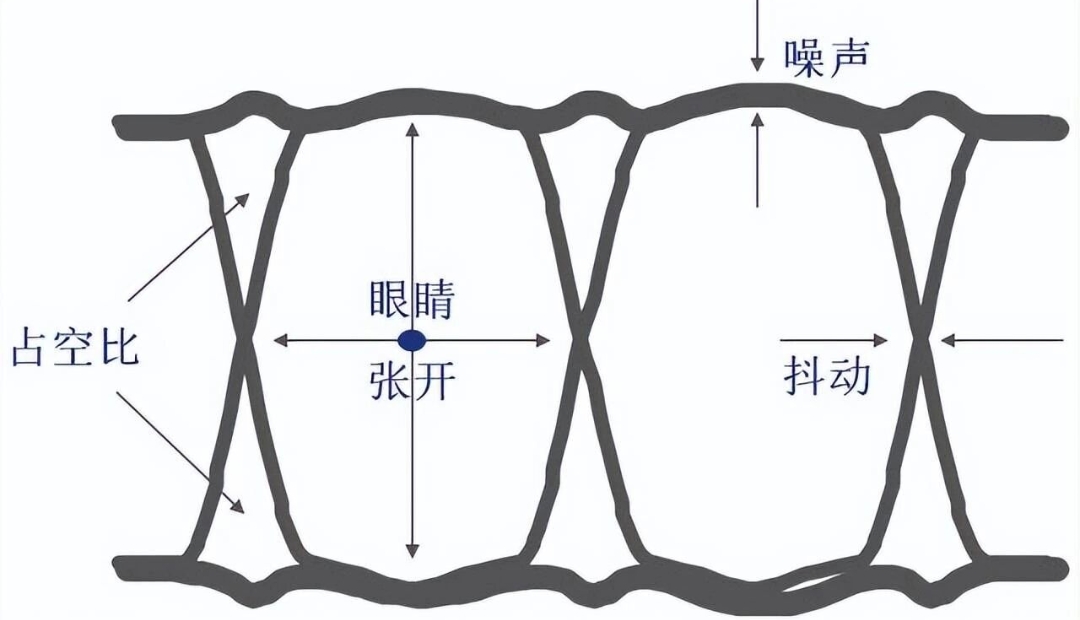

一个完整的眼图由以下关键区域和参数构成：眼高，眼宽，交叉电，交叉占空比等等。
|------|-----------------|----------------------|----------|
| 参数 | 英文 | 定义（几何描述） | 物理含义 |
| 眼高 | Eye Height | 眼图垂直方向有效开口高度（高低电平之间） | 信压裕量 |
| 眼宽 | Eye Width | 眼图水平方向有效开口宽度 | 信号时序裕量 |
| 交叉电平 | Crossing Level | 上升沿与下降沿交汇点的电压值 | 信号占空比对称性 |
| 交叉占比 | Crossing % | 交叉电平占信号峰峰值的百分比 | 占空比失真程度 |
| 上升时间 | Rise Time | 信号从低电平到高电平的过渡时间 | 边沿陡峭程度 |
| 下降时间 | Fall Time | 信号从高电平到低电平的过渡时间 | 边沿陡峭程度 |
| 信号摆幅 | Amplitude / Vpp | 眼图最高点与最低点的电压差值 | 信号驱动幅度 |
3. 示波器眼图测试
CDR（Clock Data Recovery，时钟数据恢复） 即示波器内部锁相环（PLL）电路。通过CDR从高速串行信号中恢复同步时钟，使示波器采样时钟与被测信号同频同相，实现比特对齐叠加，生成稳定、可分析的眼图，是眼图测试的核心前提。
3.1. 示波器测试眼图步骤

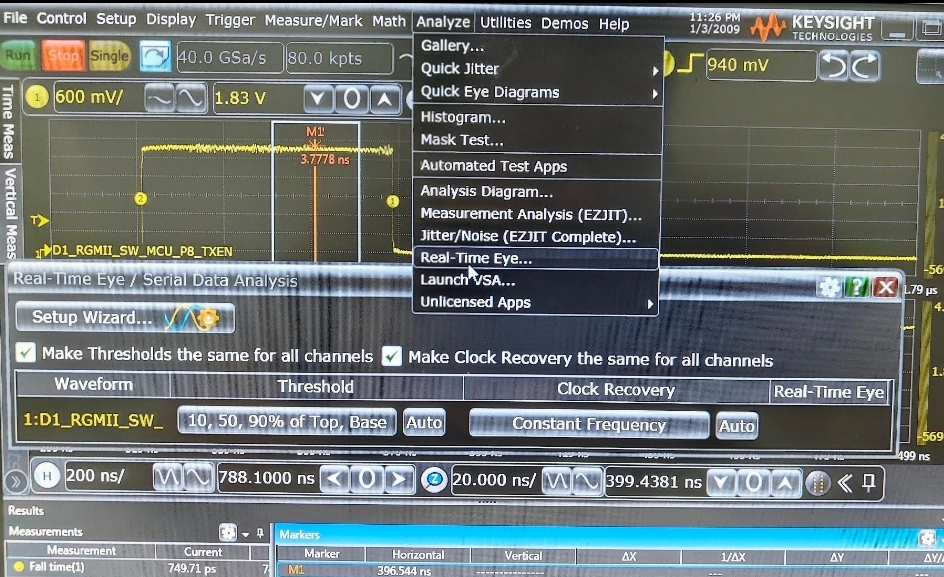

- 打开示波器【Analyze】，进入【Real-Time Eye】；

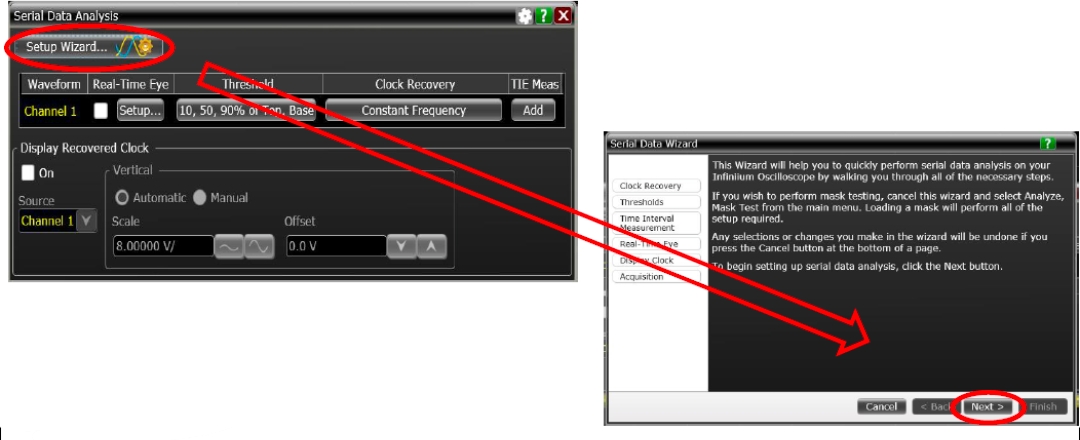

2.时钟恢复触发设置（CDR）；
|-------------|----------------------|---------------------------|-----------------------------------------------|---------------------------|
| 设置步骤 | 操作菜单路径 | 核心参数/操作 | 参数说明 | 注意事项 |
| 1.进入CDR触发模式 | 触发→Serial Data（串行数据） | 选择Clock Recovery（CDR时钟恢复） | CDR为示波器内置锁相环功能，实现信号时钟提取与同步 | 需确保被测信号为高速串行周期性信号 |
| 2.配置数据速率 | CDR设置界面 | Bit Rate（数据速率） | 输入被测信号标称波特率，为锁相环提供频率参考 | 速率需与信号实际速率一致，误差过大会导致锁相失败 |
| 3.选择信号编码类型 | CDR编码设置 | NRZ（不归零码） | 通用高速串行信号编码格式，适配MIPI、USB、PCIe等信号 | 无特殊协议要求时，默认选择NRZ即可 |
| 4.设置锁相环环路带宽 | CDR环路带宽设置 | Default/窄带/宽带 | 调节锁相环跟踪与滤波特性-默认：-窄带：降低噪声，适合-宽带：提升跟踪速度，适合抖动大信号 | 噪声大信号忌用宽带，易导致锁相不稳定 |
| 5.启用锁相锁定检测 | CDR状态界面 | 开启Lock锁定提示 | 实时显示锁相环工作状态 | 必须等待显示Locked（已锁定），再进行眼图分析 |
| 6.优化锁相稳定性 | CDR高级设置 | 锁定阈值微调 | 微调相位锁定阈值，优化锁相精度 | 无明显漂移问题时，无需修改默认阈 |
- 开启眼图显示；

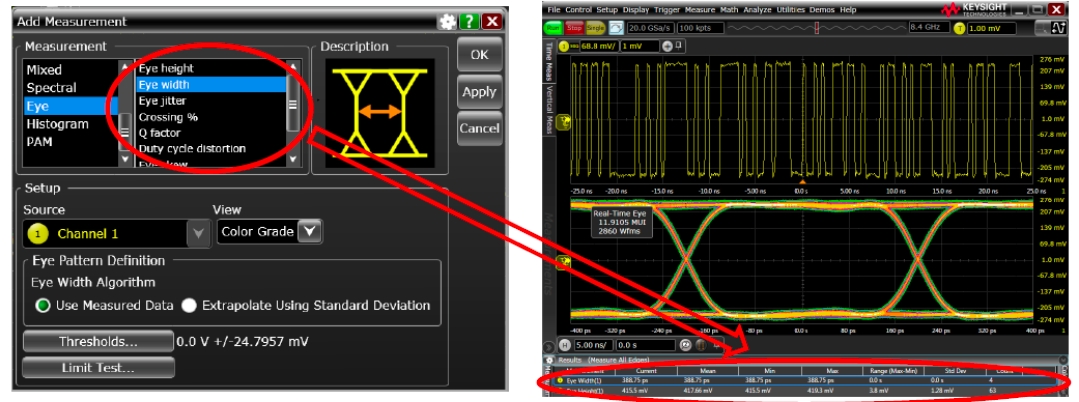

- 进入分析菜单，启用Eye Diagram（眼图）功能。
- 开启无限余辉模式，持续累积波形叠加，直至形成稳定清晰眼图。
- 调整显示参数，优化眼图对比度与显示效果。
- 调取对应总线眼图模板
备注：

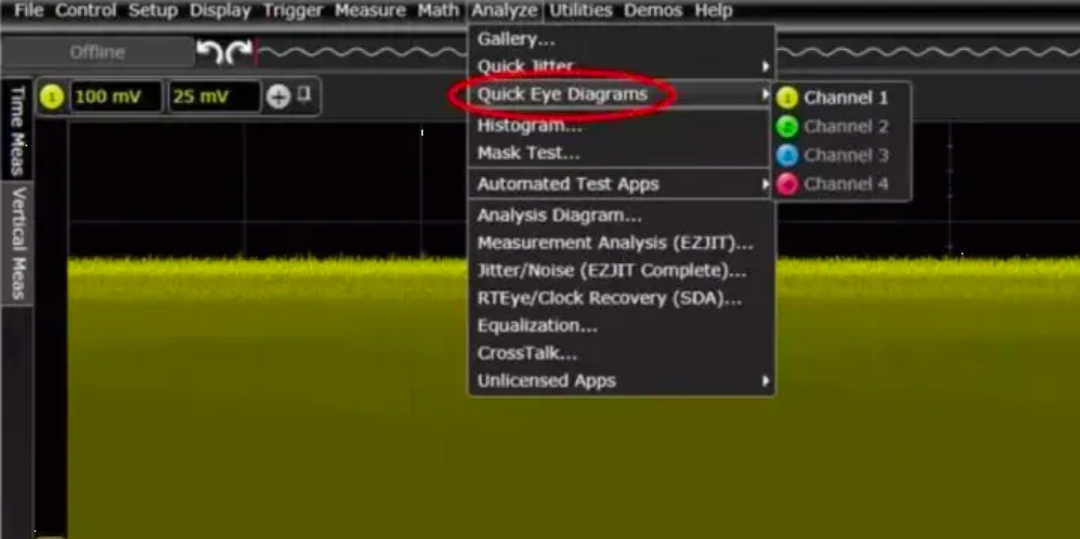

另外示波器通过【Quick Eye Diagrams】支持一键眼图功能分析:

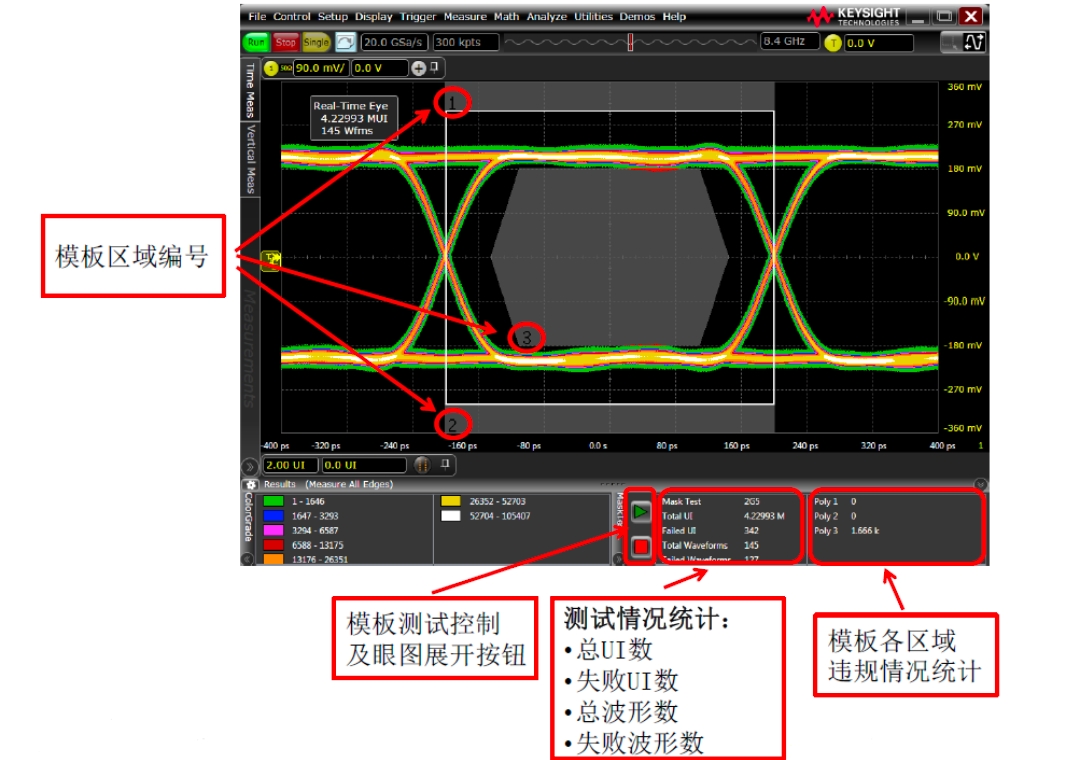

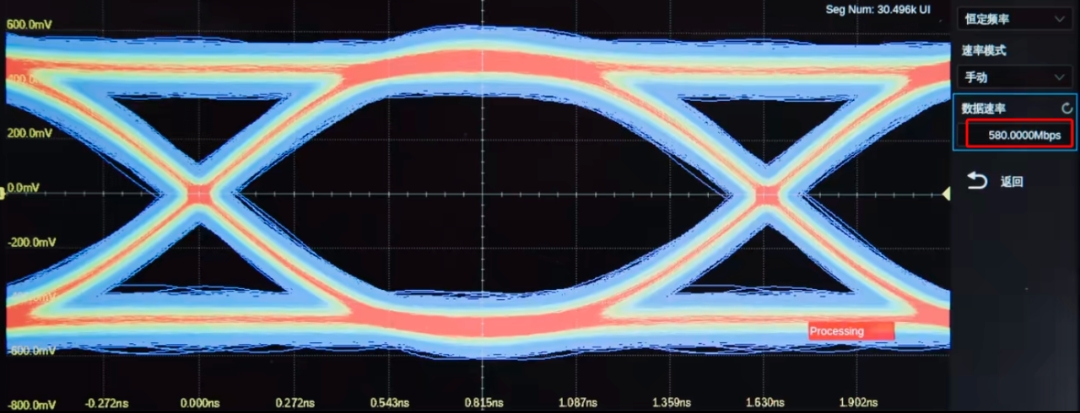

- 示波器眼图测试结果
|-------|----------------|----------------|----------|-----------|--------------------|
| 参数名称 | 英文缩写 | 核心定义 | 信号意义 | 合格判定 | 异常常见原因 |
| 模板余量 | Mask Margin | 眼图边缘到模板禁区的最小距离 | 信号合规冗余度 | ＞0，不触碰模板 | 抖动超标、噪声大、摆幅不足 |
| 模板违规 | Mask Violation | 波形进入标准模板禁区 | 误码风险直接指标 | 0 次违规 | 抖动、噪声、反射、衰减等信号劣化叠加 |
| 误码率关联 | BER Link | 眼图质量对应的理论误码率 | 通信传输可靠性 | BER＜1e‑12 | 眼高眼宽不足、抖动过大、信号畸变 |
