面向对象：硬件工程师、硬件测试工程师、嵌入式联调工程师及电源开关初学者。

资料来源：Analog Devices《LTC7000/LTC7000-1 Fast 150V Protected High Side NMOS Static Switch Driver》，Rev. F，30 页。

目标：把数据手册中的高边驱动、过流阈值、FAULT/TIMER、自动重试、MOSFET SOA 和 PCB 布局要求，整理成可执行的选型与测试方法。

边界：本文中的数据手册保证值、计算示例和项目参考标准分开说明。最终设计应以完整订货型号、原厂最新资料、MOSFET/采样电阻规格及产品适用标准为准。

1. 先给结论：FAULT 脚加电容不会直接禁用自动重试

如果讨论的是 LTC7000 的 Pin 5 FAULT，在 FAULT 与 GND 之间并联一个电容，通常只会与外部上拉电阻组成 RC，改变 MCU 看到的 FAULT 上升/下降时间。它没有接入芯片内部的 TIMER 状态机，因此：

• 不改变过流比较器阈值。
• 不改变 TIMER 从 0 V 充到 1.3 V、1.4 V 的时间。
• 不改变 MOSFET 的实际关断时刻。
• 不改变 0.4~1.4 V 的 32 次冷却计数。
• 不会直接禁用自动重试。

真正改变自动重试行为的方法在 TIMER 引脚：

1. 在 TIMER 电容两端并联 100 kΩ ：数据手册明确说明可阻止自动重试，FAULT 保持低，需要 INP 先拉低再拉高才能复位。
2. 把 TIMER 拉到 3.5 V 以上 ：进入快速关断模式，过流后约 70 ns 典型时间拉低栅极，同样等待 INP 低再高复位。

但在继续分析之前，必须核对一个容易造成硬件事故的引脚差异：

• LTC7000：Pin 5 是 FAULT，Pin 6 是 TIMER。
• LTC7000-1：Pin 5 是 VCCUV，Pin 6 才是 FAULT，Pin 7 是 TIMER。

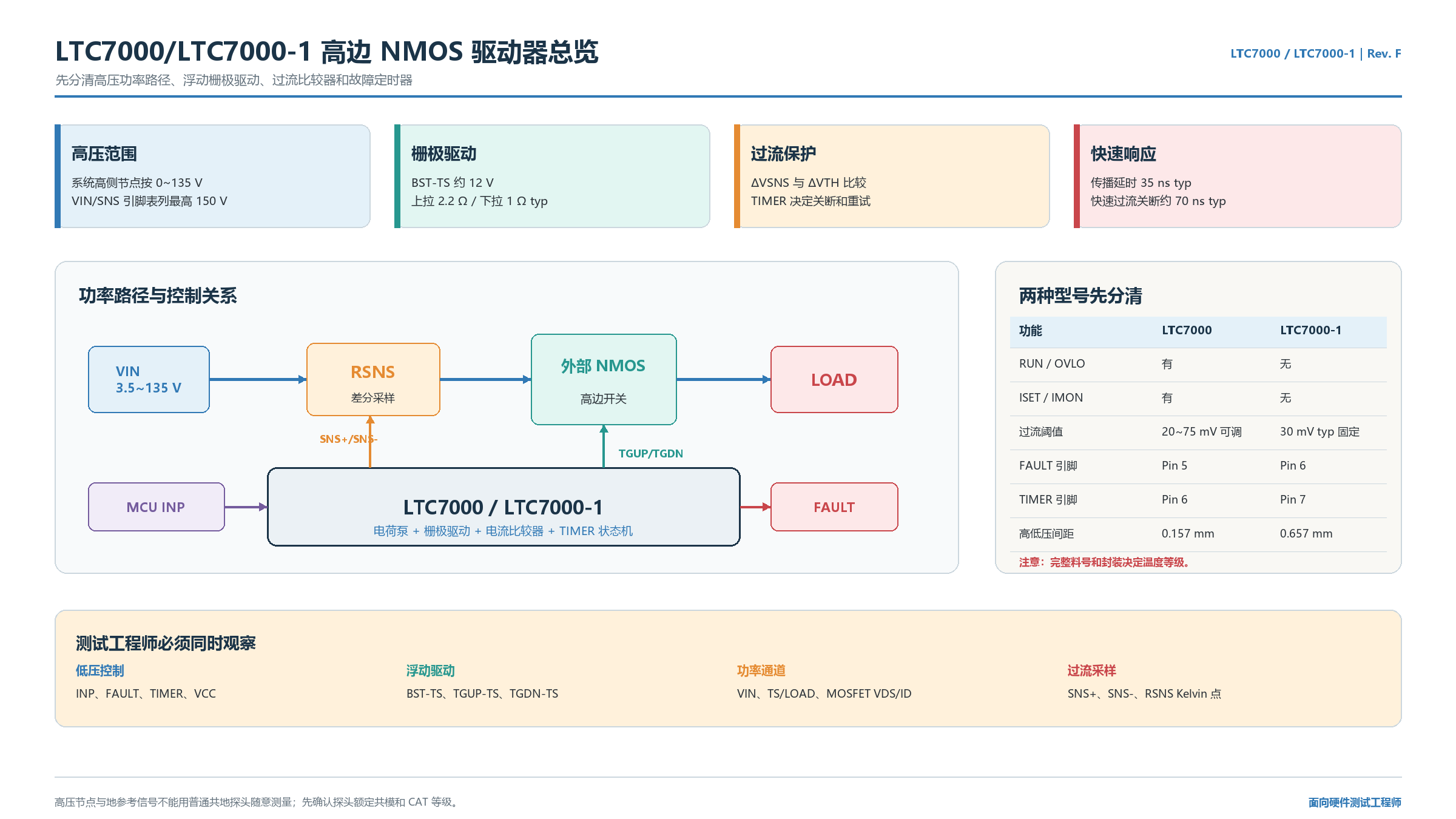

2. 这颗芯片到底做什么

LTC7000/LTC7000-1 是面向高边 N 沟道 MOSFET 的静态/高速栅极驱动器。它把地参考的低压 INP 控制信号转换成相对高边源极 TS 的浮动栅极驱动，并通过电荷泵支持 100% 占空比长期导通。

它同时包含四个核心模块：

1. 内部 LDO 和电荷泵 ：形成 VCC 及约 12 V 的 BST-TS 浮动驱动电压。
2. 强栅极驱动器：TGUP 典型上拉电阻 2.2 Ω，TGDN 典型下拉电阻 1 Ω。
3. 高边电流比较器 ：检测 SNS+ - SNS- 的毫伏级压差。
4. 故障定时状态机：用 TIMER 电容决定过流允许时间、预警、关断、冷却和重试。

典型功率路径为：

VIN -> RSNS -> 外部 N-MOSFET -> LOAD
          |          |
      SNS+/SNS-   TGUP/TGDN/TS
          \          /
          LTC7000/LTC7000-1

它不是集成功率 MOSFET，也不是恒流控制器。外部 MOSFET、采样电阻、TVS/续流路径、负载类型和 PCB 寄生参数共同决定系统能否在短路与感性关断时存活。

3. LTC7000 与 LTC7000-1：不能只看系列名

项目	LTC7000	LTC7000-1
RUN	有	无
OVLO	有	无
ISET	有，可调过流阈值	无，阈值固定
IMON	有，差分采样电压放大 20 倍	无
FAULT	Pin 5	Pin 6
TIMER	Pin 6	Pin 7
VCCUV	Pin 4	Pin 5
高低压相邻引脚间距	约 0.157 mm	MSE16(12) 约 0.657 mm

3.1 完整引脚对照

功能	LTC7000	LTC7000-1	测试意义
RUN	1	无	低于 0.7 V 进入约 1 µA 关断；高于 1.21 V 正常使能
VIN	2	1	内部 LDO 主电源，至少 0.1 µF 去耦
VCC	3	3	栅极驱动及内部电路电源，至少 1 µF 低 ESR 陶瓷电容
VCCUV	4	5	可调 VCC 欠压锁定
FAULT	5	6	开漏故障/状态输出
TIMER	6	7	过流延时、冷却和重试控制
INP	7	8	地参考 CMOS 控制输入
OVLO	8	无	LTC7000 输入过压锁定
ISET	9	无	LTC7000 过流比较阈值设置
IMON	10	无	LTC7000 电流监测输出
TGDN	11	9	外部 MOSFET 栅极快速下拉
TGUP	12	10	外部 MOSFET 栅极上拉，可串电阻控制开通速度
TS	13	11	高边 MOSFET 源极/浮动驱动参考
BST	14	12	浮动驱动电源，至少 0.1 µF 到 TS
SNS-	15	14	电流采样负端，经至少 100 Ω RFILT 接入
SNS+	16	16	电流采样正端，必须 Kelvin 连接
GND/EP	17	17	裸露焊盘，必须焊接到 PCB 地平面

3.2 温度等级也要看完整订货号

Rev. F 的订货信息大致分为：

• E/I 等级：-40~125 °C。
• J/H 等级：-40~150 °C。
• MP 等级：-55~150 °C。

3.3 LTC7000A/A-1 不是完全相同的替代品

数据手册首页还对比了 LTC7000A/LTC7000A-1。A 版本的 IMON 使能可缩短到小于 1 µs，并改善快速关断模式上电初期的满载能力；当系统需要在冷却期间拉低 INP 时，数据手册也建议考虑 A 版本。测试替换时不能只比较引脚兼容性。

4. 关键参数：硬件测试工程师要看哪些

4.1 高压与电源边界

参数	数据手册信息	工程理解
系统典型 VIN/高边工作范围	3.5~135 V	首页特性和典型应用按 135 V 系统使用
VIN 引脚表列范围	3.5~150 V	应与 TS、BST、SNS 各自范围一起核对，不能只看一个引脚
TS 工作范围	0~135 V	TS 是浮动驱动参考，关断感性负载时绝对最大可到 -6 V
SNS+/SNS- 共模范围	3.5~150 V	独立于 VIN，但低于约 3.2 V typ 会进入故障行为
VIN 绝对最大值	150 V	绝对最大值不是建议长期工作点
BST-TS / VCC 绝对最大值	15 V	外部供电和瞬态均不得超过
VCC LDO 输出	约 10 V @ VIN=12 V	VIN 低于 10 V 时进入压差状态，VCC 跟随 VIN
BST-TS 调节值	约 12 V	为高边 MOSFET 提供较高 VGS

数据手册不同表格分别针对 VIN 引脚、TS 节点和 SNS 引脚给出范围。对于实际高边开关，建议把 系统连续工作电压按 135 V 及以下设计，再单独核对每个引脚的瞬态与绝对最大边界，而不是把"150 V"简单理解为整机长期母线额定值。

4.2 栅极驱动和逻辑

参数	规格	测试重点
TG 上拉电阻	2.2 Ω typ，7 Ω max	决定开通速度和门极充电能力
TG 下拉电阻	1 Ω typ，4 Ω max	决定关断速度和 Miller 抗扰能力
传播延时	35 ns typ，70 ns max，CL=1 nF	要绑定负载、电源和探头条件
上升/下降时间	13 ns typ，CL=1 nF	CL=10 nF 时边沿明显变慢
INP 上升阈值	1.7/2.0/2.2 V min/typ/max	设计高电平应高于 2.2 V 并留裕量
INP 下降阈值	1.3/1.6/1.8 V min/typ/max	设计低电平应低于 1.3 V 并留裕量
INP 内部下拉	1 MΩ	上电默认关闭 MOSFET，但高噪声系统仍需检查走线

3.3 V MCU 通常可以直接驱动 INP，但测试时仍要看 MCU 在温度、电流负载和电源角点下的 VOH(min) 与 VOL(max)，不能只根据标称电压判断。

4.3 故障与电流检测

参数	规格	工程意义
LTC7000-1/ISET 开路阈值	22/30/36 mV min/typ/max	过流点本质是范围，不是固定 30 mV
LTC7000 可调阈值	20~75 mV	由 ISET 电阻设置，并受内部上下限钳位
ISET=1.2 V	54/60/64 mV	可用于验证可调阈值精度
ISET=0 V	15/20/24 mV	最低阈值附近要特别注意噪声和偏置误差
FAULT VOL	0.2 V typ，0.5 V max @ 1 mA	开漏脚必须外接上拉；大电流下无同等保证
FAULT 漏电	-100~100 nA @ 5 V	决定高阻状态下的上拉误差
TIMER FAULT 阈值	1.25/1.30/1.35 V	到达后 FAULT 拉低
TIMER 预警窗口	75/100/125 mV	FAULT 拉低后到栅极关断的电压间隔
快速过流到 TG 低	70 ns typ	条件是 TIMER 拉到高于 3.5 V

4.4 热参数与保护

• 封装热阻 θJA 约 45 °C/W，前提是数据手册规定的测试板和裸露焊盘焊接条件。
• 芯片约在 180 °C 进入热关断，降到约 160 °C 后允许恢复；这个阈值不是量产测试参数。
• 结温绝对最大和热关断都不是正常工作目标。MOSFET、采样电阻和芯片应在项目温度范围内留足降额。

5. 正常工作过程：从 INP 到外部 MOSFET

5.1 上电与电荷泵

1. VIN 上电后，内部 LDO 产生 VCC；LTC7000 还受 RUN 控制，LTC7000-1 在 VIN 超过约 3.5 V 后使能。
2. VCC 必须通过 VCCUV 条件，BST-TS 也必须高于内部欠压阈值。
3. 电荷泵把 BST-TS 维持在约 12 V，因此即使 MOSFET 长期导通，也能保持足够 VGS。
4. INP 拉高后，TGUP 给 MOSFET 栅极充电；TGDN 负责快速下拉关断。

5.2 为什么 TGUP 和 TGDN 分开

分开的上拉和下拉允许工程师独立控制开通与关断：

• TGUP 串电阻可减慢开通，限制负载电容的浪涌电流。
• TGDN 直接连接栅极，可在故障时保持快速关断。
• PCB 上建议预留栅极串联阻尼电阻位置，处理高频振荡和 EMI。

5.3 100% 占空比不等于无限开关频率

电荷泵支持静态长期导通，但高频开关时还要核对 MOSFET 栅极电荷和供电能力：

内部电荷泵需要外部 BST 二极管的近似条件：
fSW > 30 µA / (2 × QG)

以 QG=30 nC 为例：

fSW > 30 µA / (2 × 30 nC) = 500 Hz

这不是器件不能高于 500 Hz，而是说明高于该频率时，仅靠内部 30 µA 电荷泵可能无法维持 BST-TS，应按数据手册考虑从 VCC 到 BST 的低漏电硅二极管。

内部 LDO 供电能力也有限。加外部 BST 二极管后，近似要满足：

fSW < 1 mA / (2 × QG)

高栅极电荷或高频应用应使用合适的外部 VCC 电源，并保证 VCC <= VIN。

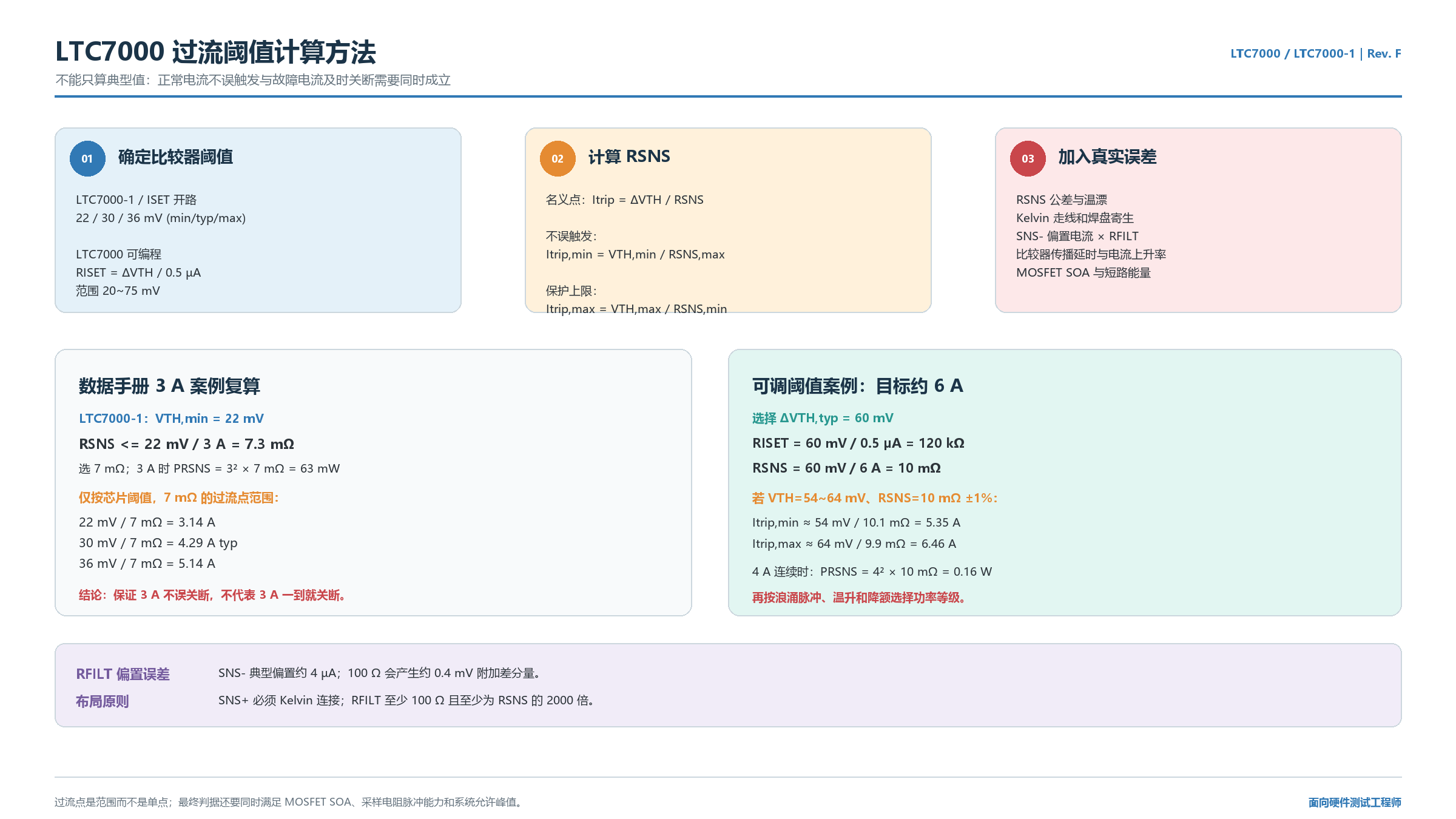

6. 文档中过流值的计算方法

6.1 基本公式

比较器检测：

ΔVSNS = VSNS+ - VSNS-

名义过流点：

Itrip = ΔVTH / RSNS

对 LTC7000-1，或 LTC7000 的 ISET 开路状态：

ΔVTH = 30 mV typ
规格范围 = 22~36 mV

对 LTC7000 可调模式：

RISET = ΔVTH / 0.5 µA
20 mV < ΔVTH < 75 mV

例如希望典型阈值为 60 mV：

RISET = 60 mV / 0.5 µA = 120 kΩ

6.2 正确的选值不是只算一次典型值

工程设计需要同时满足两个方向：

正常最大电流时不能误触发：

Itrip,min = VTH,min / RSNS,max
Itrip,min > ILOAD,max + 瞬态与测量裕量

故障时不能超过器件允许峰值：

Itrip,max = VTH,max / RSNS,min
Itrip,max < MOSFET/连接器/线束/负载允许峰值

其中：

RSNS,max = RSNS,nom × (1 + 初始公差 + 温漂 + 焊接/走线误差)
RSNS,min = RSNS,nom × (1 - 初始公差 - 温漂)

实际计算应使用电阻规格书给出的温漂与脉冲曲线，而不是简单把所有误差线性相加后结束；线性相加适合保守边界，统计方法只适合有明确量产分布依据的场景。

6.3 数据手册3A设计案例

数据手册用 LTC7000-1 的最小阈值 22 mV 保证 3 A 正常负载不被关断：

RSNS <= 22 mV / 3 A = 7.3 mΩ

选择标准值 7 mΩ：

PRSNS = I² × R
      = 3² × 0.007
      = 0.063 W

数据手册建议使用大于 0.25 W 的采样电阻以留出余量。

但要注意，同一个 7 mΩ 对应的芯片阈值范围是：

Itrip,min = 22 mV / 7 mΩ = 3.14 A
Itrip,typ = 30 mV / 7 mΩ = 4.29 A
Itrip,max = 36 mV / 7 mΩ = 5.14 A

因此这个设计的含义是"至少允许 3 A 连续工作"，不是"电流达到 3 A 就立即关断"。如果 MOSFET、线束或负载不能承受约 5 A 的高端边界，就需要重新选择阈值或增加更快的保护层。

6.4 一个可调阈值案例

假设希望典型过流点约 6A，选择：

ΔVTH,typ = 60 mV
RISET = 60 mV / 0.5 µA = 120 kΩ
RSNS = 60 mV / 6 A = 10 mΩ

若对应阈值为 54~64 mV，采样电阻为 10 mΩ ±1%，忽略温漂时：

Itrip,min = 54 mV / 10.1 mΩ = 5.35 A
Itrip,max = 64 mV / 9.9 mΩ  = 6.46 A

若正常电流为 4 A：

PRSNS = 4² × 10 mΩ = 0.16 W

连续功率只是第一层，还要检查故障脉冲：

EFAULT ≈ IFAULT² × RSNS × TFAULT

最终选型要查采样电阻的脉冲耐量曲线、端头温升、PCB 铜箔热扩散和重复故障占空比。

6.5 RFILT 和偏置电流会引入测量偏差

数据手册要求：

• SNS+ 使用 Kelvin 连接直接到采样电阻正端。
• SNS- 串联 RFILT，最小 100 Ω。
• RFILT 至少为 RSNS 的 2000 倍。

SNS- 在 INP 为高时典型偏置电流约 4 µA。100 Ω RFILT 会形成约：

Voffset ≈ 4 µA × 100 Ω = 0.4 mV

在 30mV 阈值中约占 1.3%。对于 7 mΩ 采样电阻，0.4 mV 对应约 57 mA 等效电流。低阈值、小电流或高精度应用必须把这个偏差、RFILT 公差和偏置电流上下限纳入预算。

6.6 IMON 不是无限带宽的理想电流表

LTC7000 的 IMON 输出满足：

VIMON ≈ 20 × ΔVSNS
工作范围约 0~1.5 V

但要注意：

• 输出阻抗约 100 kΩ，不应被低阻负载直接拉低。
• 非 A 版本在 INP 拉高约 150 µs 后才提供 IMON 输出，此前被拉到地。
• IMON 适合监测和慢速调节，快速短路判定仍应看 SNS 比较器和 TIMER/TG 波形。

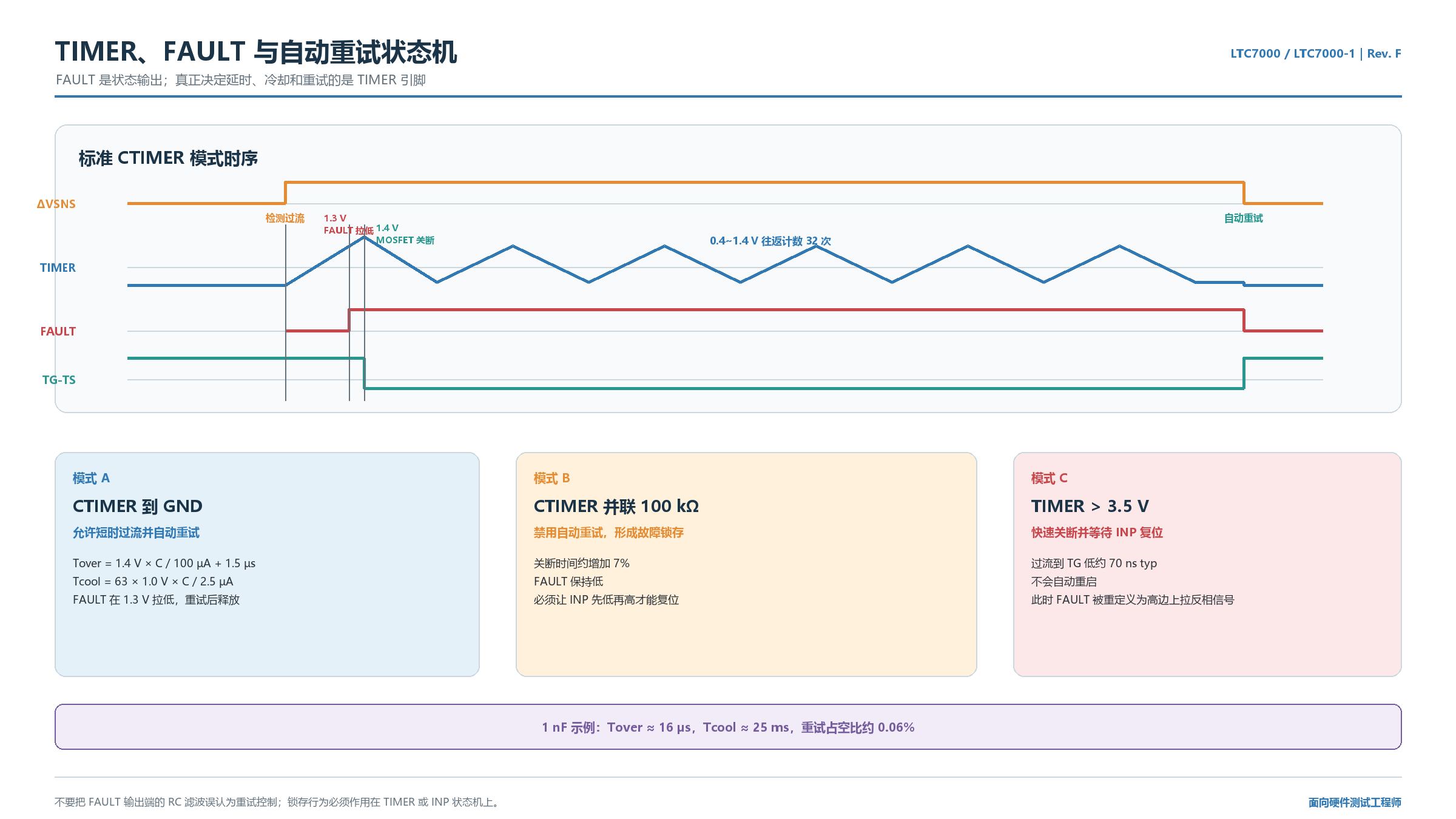

7. TIMER、FAULT 与自动重试

7.1 标准 TIMER 电容模式

当 ΔVSNS > ΔVTH 时，内部约 100 µA 电流给 TIMER 电容充电：

1. TIMER 达到约 1.3 V，FAULT 开漏输出拉低。
2. TIMER 达到约 1.4 V，TGDN 立即把外部 MOSFET 栅极拉到 TS，MOSFET 关断。
3. TIMER 用约 2.5 µA 在 0.4~1.4 V 之间往返充放电。
4. 重复 32 次后，芯片尝试重新导通，FAULT 释放为高阻。

如果过流在 TIMER 达到 1.4 V 前消失，TIMER 会用约 2.5 µA 放电，MOSFET 可以避免本次关断；若 TIMER 已经过 1.3 V、FAULT 已拉低，则 FAULT 要等 TIMER 放到约 0.4 V 才释放。这正是 CTIMER 过滤短时浪涌的作用，也是测试时要同时观察 TIMER 和 TG 的原因。

过流持续导通时间：

TOVER_CURRENT = 1.4 V × CTIMER / 100 µA + 1.5 µs

FAULT 拉低到 MOSFET 关断的预警时间：

TWARNING = 0.1 V × CTIMER / 100 µA + 1.5 µs

冷却时间：

TCOOL_DOWN = 63 × 1.0 V × CTIMER / 2.5 µA

一阶重试占空比：

D = 100 × TOVER_CURRENT / (TOVER_CURRENT + TCOOL_DOWN)

7.2 标准电容的近似结果

CTIMER	过流后关断时间	冷却时间	重试占空比
<0.1 nF	约 3 µs	约 0.5 ms	约 0.6%
1 nF	约 16 µs	约 25 ms	约 0.06%
10 nF	约 142 µs	约 250 ms	约 0.06%
100 nF	约 1.402 ms	约 2.5 s	约 0.06%

这些是数据手册典型值。实际测试还要考虑：

• 电容初始公差和温漂。
• 直流偏压造成的有效容量下降。
• 电容漏电、PCB 污染和测试探头输入阻抗。
• 100 µA/2.5 µA 电流源误差。
• TIMER 阈值 1.3/1.4/0.4 V 的分布。

特别是冷却阶段只有约 2.5 µA，漏电更容易改变波形。TIMER 节点不宜挂接低阻测量设备。

7.3 100 kΩ 并联 TIMER 电容：锁存关断

数据手册明确给出：在 TIMER 电容两端并联 100 kΩ，可以阻止自动重试。

原理上，故障充电阶段的 100 µA 足以继续把 TIMER 充到关断阈值；MOSFET 关断后，100 kΩ 对 TIMER 的下拉电流会阻止 2.5 µA 冷却计数电流重新把 TIMER 充到 1.4 V，因此 32 次往返状态机不能完成自动重启。

代价是：

• 过流到关断时间约增加 7%。
• FAULT 保持低。
• 必须让 INP 先低再高，才能重新导通并清除故障。

7.4 TIMER 拉到 3.5 V 以上：快速锁存关断

将 TIMER 接到 VCC 或其他 3.5~15 V 电源后：

• 过流到 TG 拉低约 70 ns typ。
• MOSFET 不会自动重新导通。
• 必须让 INP 低再高复位。
• 上电后的前约 150 µs，非 A 版本只能带约 65% 满载；需要立即 100% 满载应评估 A 版本。
• FAULT 不再是普通过流告警，而被重定义为高边上拉 VTGUP - VTS 的反相信号。

最后一点非常重要：快速模式下若软件仍按"FAULT 低=过流故障"解释，可能出现逻辑误判。

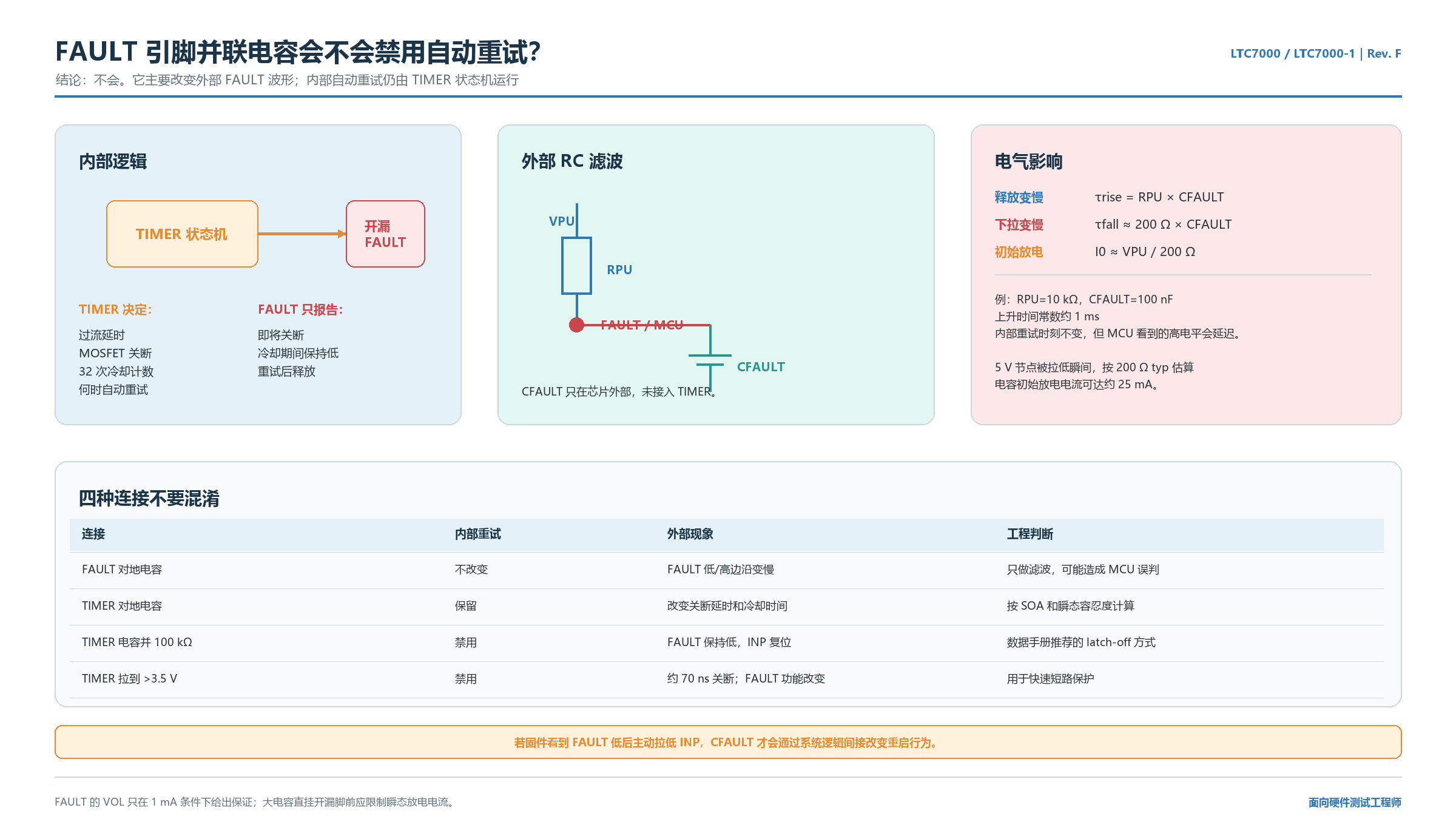

8. 深入回答：FAULT 引脚并联电容会发生什么

8.1 FAULT 是开漏输出，不是状态机输入

正常 TIMER 模式下，FAULT 的内部结构可以理解为一个受状态机控制的开漏 NMOS：

VPU
 |
RPU
 |
 +---- FAULT ---- MCU input
 |
open-drain NMOS inside LTC7000
 |
GND

芯片只负责拉低或释放高阻，高电平由外部 RPU 提供。因此在 FAULT 对地增加 CFAULT，得到的是输出端 RC，而不是修改 TIMER 状态机。

8.2 FAULT 释放上升时间

FAULT 内部释放为高阻后，节点通过上拉电阻充电：

τrise = RPU × CFAULT

达到 MCU 输入高阈值 VIH 的时间约为：

tVIH = -RPU × CFAULT × ln(1 - VIH / VPU)

例如：

VPU = 3.3 V
RPU = 10 kΩ
CFAULT = 100 nF
MCU VIH = 2.0 V

则：

τ = 10 kΩ × 100 nF = 1 ms
tVIH ≈ -1 ms × ln(1 - 2.0/3.3)
     ≈ 0.93 ms

内部可能已经完成重试并释放 FAULT，但 MCU 约 0.93 ms 后才读到高电平。

8.3 FAULT 拉低时的电容放电电流

数据手册给出 FAULT 典型下拉阻抗约 200 Ω，VOL <= 0.5 V 的保证条件为 1 mA。电容原先充到 VPU 后，FAULT 拉低瞬间的理想初始电流近似：

I0 ≈ VPU / (200 Ω + 外部串联阻抗)

若 VPU=5 V，且电容直接挂到 FAULT：

I0 ≈ 5 V / 200 Ω = 25 mA

这是依据典型下拉阻抗的瞬态估算，不是数据手册保证可长期承受 25 mA。大电容会增加内部开漏管的脉冲应力，也会让 FAULT 下降沿变慢：

τfall ≈ 200 Ω × CFAULT

例如 100 nF 时，典型时间常数约 20 µs。

8.4 上拉电阻如何选

若希望让实际下拉电流不超过数据手册 IFAULT=1 mA 的 VOL 保证条件，保守取 FAULT 低电平接近 0 V，可先按：

RPU >= VPU / 1 mA

得到：

3.3 V 上拉：RPU >= 3.3 kΩ
5.0 V 上拉：RPU >= 5.0 kΩ

常见 10 kΩ 上拉通常能把静态下拉电流控制在较小范围，但 RC 延时也会随之增大。若必须做硬件滤波，优先考虑较小 CFAULT、串联限流、施密特输入或软件去抖，并用实测波形验证。

还要检查预警是否仍然有效。FAULT 在 TIMER 约 1.3 V 时拉低，而 MOSFET 在约 1.4 V 时关断；这个原始预警窗口可能只有数微秒。若 CFAULT 让下降沿延迟得更久，MCU 可能在 MOSFET 已经关断后才识别到低电平，FAULT 就不再具有"即将掉电"的提前通知价值。

8.5 为什么现场可能误以为"加电容后不再重启"

有三种常见错觉：

1. MCU 看到 FAULT 长时间保持低，误认为芯片没有重试；实际功率 MOSFET 已按 TIMER 自动重启。
2. MCU 固件在 FAULT 低时主动把 INP 拉低，CFAULT 延长低电平后，系统逻辑间接阻止了重启。
3. 测量点或原理图标号搞错，实际电容加在 TIMER 或 LTC7000-1 的 Pin 5 VCCUV，而不是 FAULT。

所以必须同时测 INP、TG-TS、TIMER、FAULT、ILOAD，不能只看一根 FAULT 线判断内部状态。

8.6 建议的四组 A/B 测试

组别	连接方式	应观察到的结果
A	CTIMER 正常，FAULT 无电容	标准延时、32 次冷却、自动重试
B	CTIMER 正常，FAULT 加 CFAULT	TG/TIMER 重试时刻与 A 基本一致；FAULT 外部边沿变慢
C	CTIMER 并联 100 kΩ	故障后锁存，FAULT 保持低，INP 低再高复位
D	TIMER >3.5 V	约 70 ns 快速关断，无自动重试，FAULT 功能发生改变

这一矩阵能直接证明"FAULT 电容"和"TIMER 锁存"是两件不同的事。

8.7 如果实际是 LTC7000-1，Pin 5 电容会影响 VCCUV

LTC7000-1 的 Pin 5 是 VCCUV。该脚由内部约 10 µA 电流源偏置，0.4~1.5 V 的设定电压会被内部放大约 7 倍，用来形成 VCC 栅极驱动欠压门限：

VCC_UVLO,rising ≈ 7 × VVCCUV

如果在 VCCUV 对地电阻上并联电容，启动时电容从 0 V 充电，会让 VCCUV 设定值随时间变化。可能出现：

• 上电初期 VCCUV 接近 0 V，芯片暂时按最低约 3.5 V 的 VCC 门限判断。
• MOSFET 可能在栅极驱动仍偏低时提前开通，RDS(ON) 和发热增大。
• 随着电容充电，目标 UVLO 门限升高，可能再次关断，形成非预期脉冲或抖动。
• 电容漏电、温度和内部 10 µA 电流误差会改变延时。

若电阻 RVCCUV 使最终节点电压为 VFINAL=10 µA×RVCCUV，理想 RC 上升到某一 VCCUV 电压的时间可近似为：

t ≈ -RVCCUV × C × ln(1 - VVCCUV / VFINAL)

但这只是外部 RC 的一阶估算，内部钳位和 UVLO 比较器会参与实际过程。数据手册没有把 VCCUV 电容定义为标准软启动方法，因此不应仅凭公式直接量产使用；应优先用 TGUP 限速网络控制浪涌，并对 VCC、VCCUV、TG-TS 和负载电压做上电角点测试。

9. 其他关键计算

9.1 MOSFET 和采样电阻的插入损耗

PLOSS ≈ ILOAD² × (RDS(ON),max + RSNS)

数据手册示例：

ILOAD = 3 A
RDS(ON),max = 43 mΩ
RSNS = 7 mΩ

PLOSS = 3² × (0.043 + 0.007)
      = 0.45 W

实际还要加连接器、铜箔、过孔和 MOSFET 温升后的 RDS(ON) 增量。不能用 25 °C 典型 RDS(ON) 直接做高温最坏情况。

9.2 Bootstrap 电容

数据手册要求：

CB > QG / 1 V

若栅极还并联了限制浪涌的 CG：

CB > QG / 1 V + 10 × CG

电容还要检查直流偏压降容、温度、有效 ESR 和高边共模环境。0.1 µF 是常见值，但不能替代 QG 计算。

9.3 启动时间与外部 BST 二极管

内部电荷泵充电约 30 µA。若从上电到 INP 拉高的时间短于：

tcharge ≈ CB × 12 V / 30 µA

则应考虑从 VCC 到 BST 的低漏电硅二极管。以 CB=0.1 µF 为例：

tcharge ≈ 0.1 µF × 12 V / 30 µA = 40 ms

数据手册特别提醒不要随意使用高温反向漏电较大的肖特基二极管，因为其漏电可能超过内部电荷泵能力。

9.4 VCCUV 设置

VCCUV 电阻近似：

RVCCUV = 目标上升 VCC UVLO / 70 µA

数据手册为保证所选 MOSFET 在 VGS 不低于约 8 V 时保持低 RDS(ON)，计算：

RVCCUV = 8.0 V / 70 µA = 113 kΩ

如果物理 Pin 5 是 LTC7000-1 的 VCCUV，在该脚并电容会改变欠压锁定节点的动态过程。此时必须重新分析启动延时、噪声过滤和 10 µA 内部源，不可按 FAULT 输出处理。

9.5 限制容性负载浪涌

数据手册给出的近似公式：

IINRUSH ≈ 0.7 × 12 V × CLOAD / (RG × CG)

负载电压上升率：

dVLOAD/dt ≈ 0.7 × 12 V / (RG × CG)

若 CLOAD=100 µF、RG=100 kΩ、CG=0.047 µF：

IINRUSH ≈ 180 mA
dVLOAD/dt ≈ 2 V/ms

CG 的耐压要按高压功率节点选择，并需要串联约 10 Ω 阻尼以抑制高频振荡。慢开通过程中 MOSFET 同时承受较高 VDS 和 ID，必须回到 MOSFET SOA 曲线验证，不能只看最终浪涌电流。

10. MOSFET 选型：不只是耐压和导通电阻

硬件工程师至少要核对：

1. BVDSS：覆盖母线最高电压、关断尖峰和降额。
2. RDS(ON)：必须使用实际 VGS 和高温条件下的最大值。
3. QG/QGD：决定驱动损耗、开关速度、BST 补充能力和外部 VCC 需求。
4. SOA：决定过流延时、慢开浪涌和短路期间是否存活。
5. VGS(max)：与 BST-TS 最大值、栅极振铃和 Miller 耦合一起核对。
6. 体二极管和反向恢复：感性负载、反向电流和双向阻断场景需要单独分析。
7. 热阻和散热路径：外露焊盘、铜面积、环境温度和邻近热源均会改变结温。

若需要阻止负载在 MOSFET 关断后向 VIN 反灌，单个 NMOS 的体二极管不够，应按数据手册采用背靠背 MOSFET。

11. 测试台架与安全

11.1 推荐仪器

• 可编程高压直流电源，支持限流、缓升和输出日志。
• 电子负载或可控功率电阻阵列。
• 脉冲电流源/受控短路夹具，能够限制单次能量和重复率。
• 至少 4 通道示波器，配高压差分探头、电流探头和低电容无源探头。
• 源测量单元或毫伏差分源，用于扫描 SNS 阈值。
• 热像仪、细线热电偶和温箱。
• 必要时使用浪涌、ESD、EFT 设备及隔离安全夹具。

11.2 高压测量注意事项

• TG-TS、BST-TS、SNS+ - SNS- 都是差分量，不能把示波器地夹随意接到高边节点。
• 探头不仅要看最大差分电压，还要看最大共模电压、CAT 等级、带宽和共模抑制比。
• SNS 是毫伏级信号，高压差分探头的零偏和噪声可能大于被测阈值；应选择合适量程或专用差分前端。
• 短路试验先用低电压、限流、短脉冲建立波形，再逐步提升到目标条件。
• 感性负载关断会把 TS 拉到地以下并产生 VDS 尖峰，要验证续流路径、TVS/二极管和探头额定值。

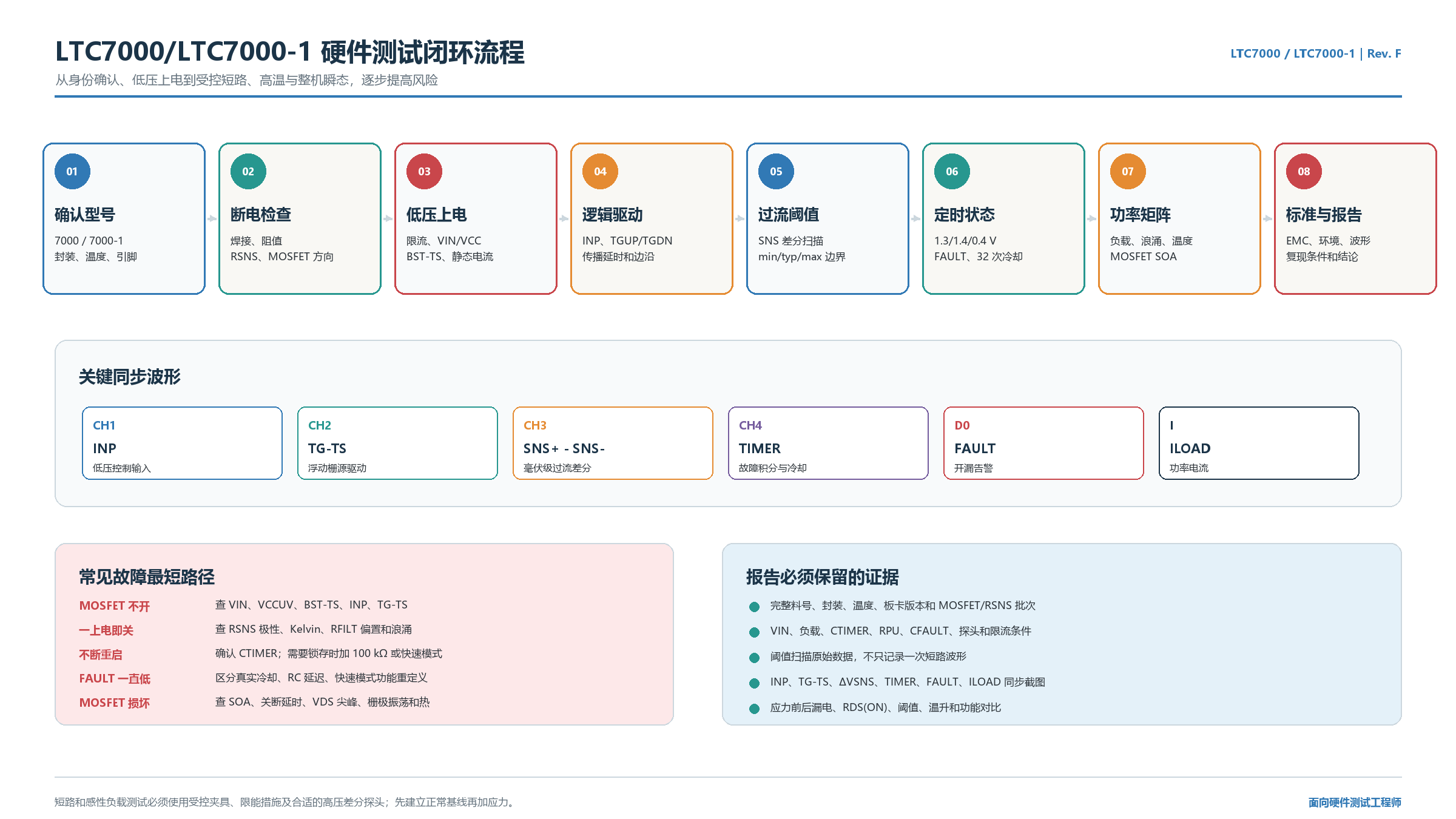

12. 可执行的测试流程

阶段 A：身份和原理图核对

输出物：器件身份表和网络映射。

1. 记录完整型号、丝印、批次、封装和温度等级。
2. 确认 Pin 5/6/7 在目标型号上的真实功能。
3. 核对 MOSFET 方向、RSNS 位置和 Kelvin 连接。
4. 核对 VCC、BST、VIN 去耦和裸露焊盘。
5. 确认 TIMER、FAULT 上拉、CFAULT 和 MCU 软件逻辑。

阶段 B：断电检查

输出物：阻值、焊接和器件方向记录。

• VIN-GND、VCC-GND、BST-TS 是否异常短路。
• TGUP/TGDN 到 MOSFET 栅极是否开路或桥连。
• RSNS 阻值与四线测量结果。
• SNS+、SNS- 是否接反，RFILT 是否为规定阻值。
• MOSFET D/S/G 方向及体二极管方向。
• FAULT 是否有明确上拉，TIMER 是否被误接到逻辑电源。

阶段 C：低压限流上电

建议从 5~12 V 母线开始：

1. INP 保持低，电源限流上电。
2. 测 VIN、VCC、BST-TS、TG-TS 和静态电流。
3. 确认 MOSFET 关闭、负载无异常电压。
4. 缓慢拉高 INP，确认 TGUP 工作及负载正常上升。
5. 先在无大电容、无感性负载状态下建立基线。

阶段 D：逻辑和栅极驱动

• 扫描 INP 电压，记录上升/下降阈值和滞回。
• 用 1 nF 等规定负载验证传播延时和上升/下降时间。
• 实装 MOSFET 后测 TG-TS，不要只测 TG 对地。
• 检查栅极振铃、负压、过冲和 Miller 误导通。
• 在 VCCUV 角点验证 MOSFET 是否仍有足够 VGS。

阶段 E：过流阈值扫描

优先用可控方法逐步提高负载电流，而不是第一次就硬短：

1. 固定 VIN、温度、CTIMER、INP 和 MOSFET。
2. 同步测 ILOAD、SNS+ - SNS-、TIMER、FAULT、TG-TS。
3. 从低电流逐步增加，记录 TIMER 开始充电的 ΔVSNS。
4. 分别验证 ISET 开路、设定电阻和目标温度条件。
5. 用 RSNS 实测值换算 Itrip，并与 min/typ/max 预算对比。

阶段 F：TIMER 与自动重试

1. 选用 1 nF，验证约 16 µs 关断和约 25 ms 冷却。
2. 记录 TIMER 到 1.3 V 时 FAULT 拉低，到 1.4 V 时 TG 关断。
3. 观察 0.4~1.4 V 往返波形和第 32 次后的重试。
4. 更换 10 nF/100 nF，检查时间是否近似线性缩放。
5. 并联 100 kΩ，确认不再自动重试且 INP 可复位。
6. TIMER 拉到 >3.5 V，确认快速关断和 FAULT 功能变化。

阶段 G：FAULT 电容专项测试

• 固定 CTIMER 和过流激励，仅改变 CFAULT。
• 比较无电容、1 nF、10 nF、100 nF 的 FAULT 边沿。
• 检查 TG/TIMER 的内部重试时刻是否保持不变。
• 测 FAULT 下拉瞬间的电压与电流，确认没有异常过冲或引脚应力。
• 观察 MCU 的中断/轮询结果，检查软件是否因 RC 延迟改变 INP。

阶段 H：功率、温度与异常工况

• 线性增加负载，记录 MOSFET、RSNS、连接器和 PCB 温升。
• 在高低温下重复阈值、定时和导通压降测试。
• 做受控短路，验证 MOSFET SOA 和重复故障温升。
• 做容性负载浪涌，验证 TGUP 限速与 TIMER 误触发边界。
• 做感性负载关断，记录 TS 负压、VDS 尖峰和续流路径。
• 应力后复测漏电、RDS(ON)、阈值和 FAULT 功能。

13. 核心测试用例与判定

用例	条件/激励	关键测量	基本判定
TC01 型号识别	BOM、实物、丝印、封装	Pin 5/6/7 功能	完整料号和网络一致
TC02 断电阻值	全板断电	VIN/VCC/BST/TG/SNS 阻值	无短路、反装和桥连
TC03 VCC/LDO	VIN 角点、INP=0	VCC、静态电流	VCC 稳定，未超 15 V，电流符合模式
TC04 Bootstrap	INP 0/1、不同 QG	BST-TS、TG-TS	浮动电源不塌陷，VGS 满足 MOSFET 要求
TC05 INP 门限	缓慢扫描 INP	VIH、VIL、滞回	落在规格范围，实机逻辑有裕量
TC06 驱动时序	CL=1 nF 或规定 MOSFET	tPLH/tPHL、tr/tf	对照规定条件，记录负载差异
TC07 过流阈值	扫描负载/SNS 差分	ΔVTH、Itrip	满足 min/max 预算，无异常偏移
TC08 TIMER 关断	CT=1/10/100 nF	1.3 V、1.4 V、TOVER	时间随 C 近似线性，FAULT/TG 顺序正确
TC09 自动重试	保持过流	0.4~1.4 V、32 次、TCOOL	冷却和重试符合状态机
TC10 100 kΩ 锁存	CT 并联 100 kΩ	FAULT、TG、INP 复位	不自动重试，INP 低再高恢复
TC11 快速关断	TIMER>3.5 V	过流到 TG 低	约 70 ns typ；无自动重试
TC12 FAULT RC	改变 RPU/CFAULT	FAULT 边沿、TG/TIMER	只改变外部波形，不改变内部重试时刻
TC13 容性浪涌	不同 CLOAD/RG/CG	IINRUSH、VDS/ID、SOA	峰值和能量低于项目边界
TC14 感性关断	规定 L/线缆/负载	TS 负压、VDS 尖峰	不超引脚、MOSFET和保护器件额定值
TC15 温度矩阵	目标高低温	阈值、定时、RDS(ON)、温升	满足完整料号温度范围和项目降额

典型值只能用于理解趋势。量产 Pass/Fail 应优先基于数据手册保证值和项目限值，并明确测量不确定度。

14. 故障定位：按现象缩短路径

现象	优先检查	常见原因	下一步
MOSFET 不导通	VIN、VCC、BST-TS、INP、TG-TS	VCCUV 未通过、BST 未充好、INP 低、MOSFET 反装	逐级测电源与浮动驱动
一上电就关断	ΔVSNS、TIMER、RSNS 极性	SNS 接反、Kelvin 错、浪涌超过阈值、SNS+ 低于约 3.2 V	低压轻载下分离比较器和功率问题
不断开关重启	TIMER、FAULT、负载短路	标准自动重试正在工作，故障未消失	观察 32 次冷却；按需求改锁存模式
FAULT 一直低	TIMER、TG、RPU/CFAULT	冷却未结束、CFAULT 延迟、上拉缺失、真实锁存	同屏看 TIMER 和 TG，区分内部与外部 RC
FAULT 一直高	上拉、FAULT 引脚号、TIMER	料号引脚搞错、开路、未到 1.3 V、快速模式语义变化	核对型号和 Pin 5/6，再注入受控故障
过流点偏低	RSNS、RFILT、偏置、噪声	采样电阻偏大、SNS- 偏置、走线寄生、开关尖峰	四线测 RSNS，降低噪声并扫描阈值
过流点偏高	RSNS、ISET、Kelvin	采样电阻偏小、ISET 错值、采样点跨错铜箔	测 ISET 电压和真实差分采样点
短路时 MOSFET 损坏	SOA、TOVER、VDS 尖峰、栅极波形	TIMER 太大、MOSFET SOA 不足、关断雪崩、布局电感	降低能量，测 VDS/ID 轨迹并回查 SOA
高频时 BST 塌陷	QG、频率、二极管、VCC	电荷泵能力不足、二极管漏电、LDO 超载	计算 30 µA/1 mA 能力并加外部供电
高温误触发	RSNS 温漂、泄漏、偏置、散热	TIMER/SNS 泄漏、RDS(ON) 上升、PCB 温升	温箱中分层测阈值、漏电和结温趋势

15. PCB 布局与可测性

数据手册给出的核心布局要求：

1. 裸露焊盘必须直接焊接到地平面，以满足电气和热性能。
2. SNS+ 必须 Kelvin 连接到采样电阻。
3. TS 走线要短而宽，降低栅极参考路径阻抗。
4. CB 必须靠近 BST/TS 引脚。
5. 外部 MOSFET 栅极串联电阻应预留位置，便于抑制振荡。

测试友好性建议：

• 预留 TG-TS、BST-TS、SNS 差分、TIMER、FAULT 测试点。
• 高压测试点要有足够间距和探头夹持空间。
• RSNS 使用四端或 Kelvin 焊盘，测试点不要跨过大电流铜箔。
• TIMER 测试点尽量短小，避免探头电容改变定时。
• FAULT 上拉与 CFAULT 预留独立焊盘，方便做 A/B 实验。

LTC7000-1 的 MSE16(12) 封装通过移除高低压相邻引脚提供约 0.657 mm 间距。数据手册明确建议参考 IPC-2221，但是否足够仍取决于工作电压、污染等级、材料组、海拔、涂覆和产品安全标准。

16. 硬件测试工程师需要了解的参考标准

16.1 数据手册明确提到的依据

资料/标准	数据手册中的关系	不能推出的结论
LTC7000/LTC7000-1 Rev. F	器件电气、时序、引脚和应用计算的直接依据	不能替代外部 MOSFET、RSNS 和整机规范
AEC-Q100	数据手册声明器件适用于汽车并通过相应资质	不代表装到任意汽车 ECU 后整机自动合格
IPC-2221	数据手册在爬电/间距章节建议参考	不能代替产品安全标准对爬电距离的最终判定

16.2 汽车项目常见参考

标准	关注内容	适用边界
ISO 16750-2	车辆电气负荷、供电变化和部分瞬态	由车辆电源架构和 OEM 规范确定等级
ISO 7637-2	车辆供电线瞬态传导抗扰	脉冲类型、源阻抗和耦合方式必须明确
ISO 7637-3	信号线/控制线瞬态耦合	仅在相应端口和线束条件下适用
CISPR 25	车载零部件传导/辐射骚扰	属于整机/模块 EMC，不是裸芯片测试
ISO 11452 系列	汽车电子零部件电磁抗扰	按产品、频段和方法选择具体分册
ISO 26262	功能安全开发与验证	仅在安全相关系统适用，不能由普通 Datasheet 代替安全分析

16.3 工业和通用产品常见参考

标准	关注内容	适用边界
IEC 61000-4-2	整机 ESD 抗扰度	要定义接触/空气放电、端口、等级和性能判据
IEC 61000-4-4	EFT 脉冲群	长线电源/信号端口耦合方式不同
IEC 61000-4-5	浪涌抗扰度	线线/线地、源阻抗和能量必须明确
IEC 61000-6-2/-6-4	工业环境抗扰度/发射通用标准	有产品专用标准时优先采用产品标准
IEC 60664-1	低压系统绝缘配合、爬电和电气间隙	需结合工作电压、污染等级、材料和海拔
IEC 60068-2 系列	温度、湿热、振动、冲击等环境试验	具体项目、严酷等级和时长由产品规范确定
IEC 62368-1 或 IEC 61010-1	产品安全	分别适用于相应 AV/ICT 或测量控制设备类别

标准使用原则：

1. 先确定产品类别和端口，再选择标准，不要把表中所有标准机械叠加。
2. 测试计划应写明版本、等级、接线、源阻抗、脉冲数、性能判据和样品数量。
3. 器件级 AEC/绝对最大值、板级短路保护和整机 EMC 是不同层次的结论。

18. 给初学者的选型与测试十问

1. 实物是 LTC7000 还是 LTC7000-1，Pin 5 到底是什么？
2. 母线连续电压、瞬态尖峰和 TS 负压分别是多少？
3. MOSFET 的 BVDSS、RDS(ON)、QG 和 SOA 是否都满足？
4. 正常最大电流不误触发时，Itrip 最小值是多少？
5. 最坏阈值和最小 RSNS 下，Itrip 最大值是否仍安全？
6. TIMER 延时内的 I-V 轨迹是否落在 MOSFET SOA 内？
7. 系统需要自动重试、100 kΩ 锁存，还是 70 ns 快速关断？
8. FAULT 是否有正确上拉，CFAULT 会不会影响 MCU 判定或瞬态电流？
9. 高压差分探头和短路夹具是否具备足够额定和限能能力？
10. 应用属于汽车、工业还是安全设备，应采用哪些产品级标准？

19. 总结

LTC7000/LTC7000-1 的测试重点可以浓缩为六条：

1. 先核对型号与引脚：LTC7000 Pin 5 是 FAULT，LTC7000-1 Pin 5 是 VCCUV。
2. 过流点看范围：用 VTH 的 min/max 和 RSNS 的公差/温漂计算上下边界，不只看 30 mV 典型值。
3. FAULT 与 TIMER 分工明确：FAULT 是开漏状态输出，TIMER 才控制延时、冷却和自动重试。
4. FAULT 加电容不等于锁存：它主要改变外部 RC 波形；真正锁存应在 TIMER 上实现。
5. 保护必须回到 SOA：比较器阈值正确，不代表 MOSFET 能承受 TIMER 延时内的短路能量。
6. 测试要同步看六个量：INP、TG-TS、ΔVSNS、TIMER、FAULT 和 ILOAD 缺一不可。

最值得优先完成的专项验证，是在同一块板上对比"无 CFAULT、FAULT 加电容、TIMER 电容并 100 kΩ、TIMER>3.5 V"四种状态。这样可以直接把外部 RC 延迟、自动重试和真正的故障锁存分离开，避免软件日志或单根 FAULT 波形带来的误判。

---

版权与使用说明：本文为基于 Analog Devices LTC7000/LTC7000-1 Rev. F 数据手册的工程学习整理。参数与标准引用应以原厂最新文档、外部器件规格、正式标准文本及项目认证要求为准。
