Linux50：ROCKX+RV1126视频流检测人脸

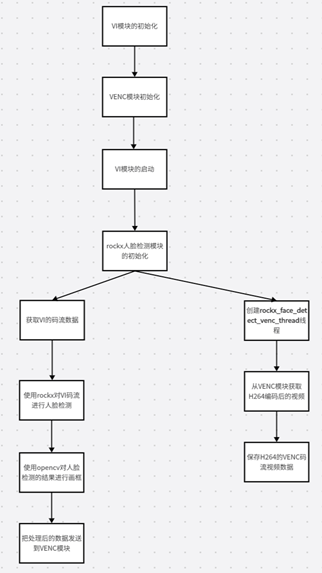

一、Rockx+Rv1126视频流检测人脸的大体流程图

上图是rockx+rv1126的大体流程，首先要初始化模块包括VI模块、VENC模块、并启动VI模块采集视频流、rockx模块的初始化。初始化模块后，就要分两个线程处理了。

主线程是负责rockx对VI视频流的处理，并用OPENCV对人脸进行画框，最后把处理后的VI数据传输到VENC模块里面。

第二个线程rockx_face_detect_venc_thread，从VENC模块获取到H264的编码码流数据，并把VENC码流数据保存。

二．Rockx+Rv1126视频流检测人脸的代码截图

2.1. RV1126 模块初始化并启动 VI 工作

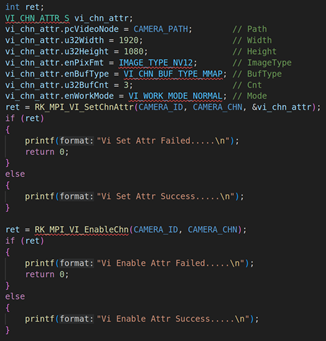

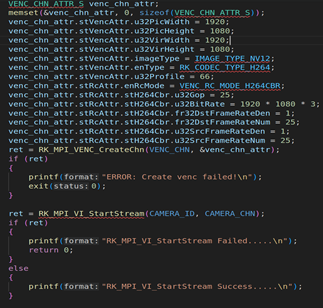

上图是RV1126模块的初始化，包括VI模块、VENC模块的初始化，初始化上述模块后，则调用RK_MPI_VI_StartStream启动VI开始采集摄像头的视频流。关于VI模块、VENC模块的初始化参数这里就不阐述了，因为之前的课程里面已经讲了很多次。

2.2. rockx 人脸检测模块的初始化

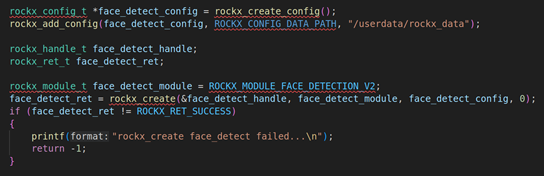

这段代码是初始化rockx的模块，首先要使用rockx_create_config 分配rockx_config_t结构体，并使用rockx_add_config 把对应的rockx路径配置进去，在我们的板子里面在**/userdata/rockx_data** 里面,并使用rockx_create创建rockx_handle_t句柄，

rockx_create的传参第一个参数rockx_handle_t结构体指针、

第二个参数rockx_module_t是 ROCKX_MODULE_FACE_DETECTION_V2， ROCKX_MODULE_FACE_DETECTION_V2是人脸检测的Version2模块、

第三个参数是rockx_config_t结构体指针、第四个参数默认是0。

2.3. 使用 rockx 对 VI 模块的数据进行人脸检测处理

(图2.3.1)

(图2.3.2)

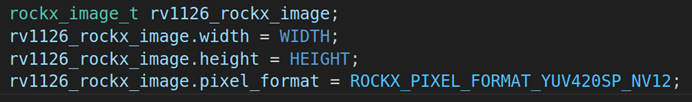

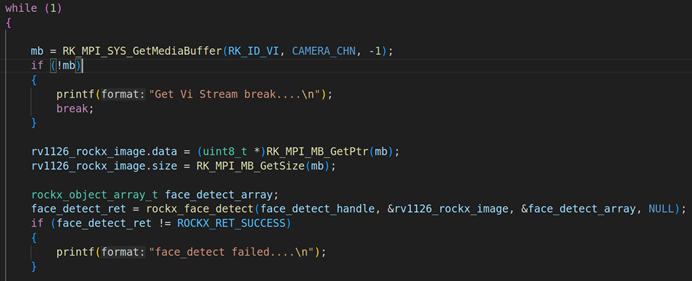

这部分代码是整个DEMO的核心，也是ROCKX检测VI视频数据的核心。图2.3.1是初始化rockx_image_t结构体，初始化需要传三个值分别是width = WIDTH(1920)、height = HEIGHT(1080)、pixel_format=ROCKX_PIXEL_FORMAT_YUV420SP_NV12。这三个值都需要和VI模块的配置是一样的。

初始化rockx_image_t 后，则需要通过RK_MPI_SYS_GetMediaBuffer获取每一帧VI模块的数据，并把每一帧VI模块的缓冲区和长度传输给rockx_image_t。具体的代码是rv1126_rockx_image.data = (uint8_t *)RK_MPI_MB_GetPtr(mb)(把每一帧VI缓冲区数据赋值到rockx_image_t的data)、rv1126_rockx_image.size = RK_MPI_MB_GetSize(mb)(把每一帧VI大小赋值到rockx_image_t的size)

赋值到rockx_image_t 后**，** 则调用rockx_face_detect 对每一帧的rockx_image_t图像进行人脸检测，并把人脸检测的结果输出到rockx_object_array_t 。 rockx_object_array_t的内容主要存储的是人脸检测数量和人脸检测区域信息(如：left、top、right、bottom的坐标信息)

2.4. 使用 opencv 对人脸检测的结果进行画框

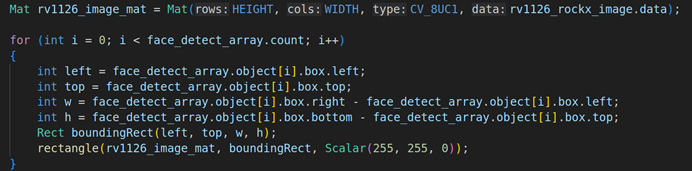

检测完每一帧人脸数据后就需要对每个人脸区域进行画框了，这里画框是用opencv进行处理。首先要先创建OPENCV的Mat矩阵，Mat rv1126_image_mat = Mat(HEIGHT, WIDTH, CV_8UC1, rv1126_rockx_image.data) 。

创建完Mat之后，则需要根据rockx_object_array_t 的坐标信息进行画框，先循环遍历人脸的数量(rockx_object_array_t.count)，然后获取每一帧人脸的坐标信息，主要是left、top、right、bottom, 最后使用OPENCV的rectangle函数把坐标信息描绘出一个矩形表现出来。

2.5. 把处理后的数据发送到 VENC 模块

把上述的数据处理完成之后则把每一帧数据传输给VENC模块，这里使用的API是RK_MPI_SYS_SendMediaBuffer **。**此时此刻VENC模块就有VENC码流数据了

2.6. 创建 rockx_face_detect_venc _thread 线程保存每一帧 H264 的编码码流数据

(图2.6.1)

(图2.6.2)

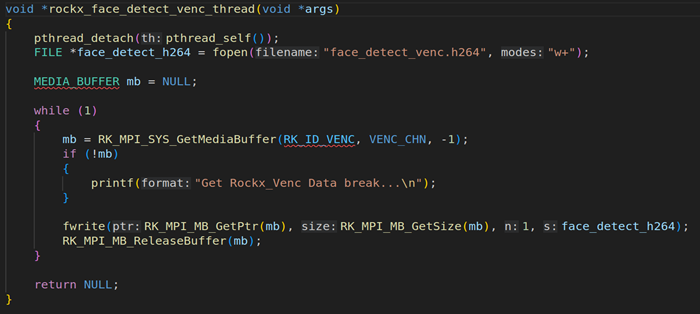

通过pthread_create创建venc码流线程，这个线程的名字是rockx_face_detect_venc thread ，如图(2.6.1)。在这个线程里面，通过RK_MPI_SYS_GetMediaBuffer 获取每一帧通过rockx人脸检测处理后的VENC码流数据，并用fwrite保存起来(fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, face_detect_h264))，如图2.6.2。

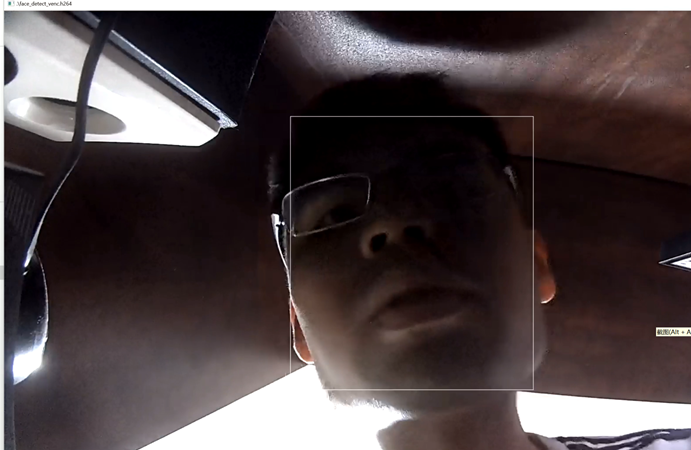

最终输出的结果：

最终输出的结果是在视频中检测出对应的人脸并用opencv画矩形出来。

三、代码

cs 复制代码

/****************************************************************************
 *
 *    Copyright (c) 2017 - 2019 by Rockchip Corp.  All rights reserved.
 *
 *    The material in this file is confidential and contains trade secrets
 *    of Rockchip Corporation. This is proprietary information owned by
 *    Rockchip Corporation. No part of this work may be disclosed,
 *    reproduced, copied, transmitted, or used in any way for any purpose,
 *    without the express written permission of Rockchip Corporation.
 *
 *****************************************************************************/
#include <stdio.h>
#include <memory.h>
#include <sys/time.h>
#include "rknn_rockx_include/rockx_type.h"
#include "rknn_rockx_include/utils/rockx_config_util.h"
#include "rknn_rockx_include/utils/rockx_image_util.h"
#include "rockx.h"
#include <opencv2/opencv.hpp>
#include <opencv2/imgcodecs.hpp>

using namespace cv;

int main(int argc, char **argv)
{
    const char * img_path = argv[1];

    rockx_config_t * face_rockx_config = rockx_create_config();
    rockx_add_config(face_rockx_config,ROCKX_CONFIG_DATA_PATH,"/userdata/rockx_data/");

    rockx_handle_t face_rockx_handle;
    rockx_ret_t rockx_ret;
    rockx_module_t face_rock_module = ROCKX_MODULE_FACE_DETECTION_V2;
    rockx_ret = rockx_create(&face_rockx_handle,face_rock_module,face_rockx_config,0);
    if(rockx_ret != ROCKX_RET_SUCCESS)
    {
        printf("rockx_create failed \n");
        return -1;
    }
    printf("rockx_create success \n");

    rockx_image_t face_rockx_image;
    rockx_ret = rockx_image_read(img_path,&face_rockx_image,1);
    if(rockx_ret != ROCKX_RET_SUCCESS)
    {
        printf("rockx_image_read failed \n");
        return -1;
    }
    printf("rockx_image_read success \n");

    rockx_object_array_t face_rockx_object_array;
    rockx_ret = rockx_face_detect(face_rockx_handle,&face_rockx_image,&face_rockx_object_array,nullptr);
    if(rockx_ret != ROCKX_RET_SUCCESS)
    {
        printf("rockx_face_detect failed \n");
        return -1;
    }
    printf("rockx_face_detect success \n");

    Mat face_rockx_img = Mat(face_rockx_image.height,face_rockx_image.width,CV_8UC3,face_rockx_image.data);

    for(int i = 0;i < face_rockx_object_array.count;i++)
    {
        int left = face_rockx_object_array.object[i].box.left;
        int top = face_rockx_object_array.object[i].box.top;
        int w = face_rockx_object_array.object[i].box.right - face_rockx_object_array.object[i].box.left;
        int h = face_rockx_object_array.object[i].box.bottom - face_rockx_object_array.object[i].box.top;

        Rect boundingrect(left,top,w,h);
        rectangle(face_rockx_img,boundingrect,Scalar(255,255,0),1,8);
    }

    imwrite("output_rockx.jpg",face_rockx_img);
    rockx_destroy(face_rockx_handle);

    return 0;
}

四、代码详解

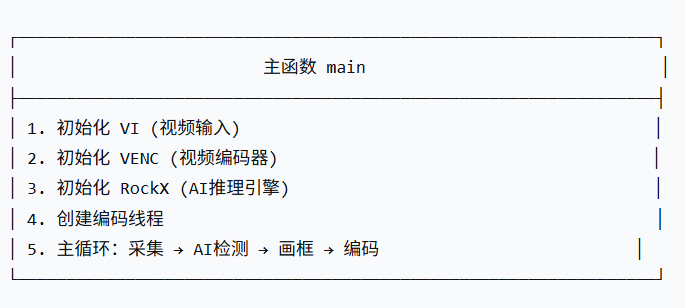

一、程序整体架构

二、头文件与宏定义

cs 复制代码

#include "rkmedia_api.h"      // RKMedia 多媒体API（VI/VENC等）
#include "rockx.h"             // RockX AI推理引擎API
#include <opencv2/opencv.hpp>  // OpenCV 图像处理

#define CAMERA_PATH "rkispp_scale0"  // ISP设备路径
#define CAMERA_ID 0                   // 摄像头ID
#define CAMERA_CHN 0                  // VI通道号
#define VENC_CHN 0                    // VENC通道号
#define WIDTH 1920                    // 图像宽度
#define HEIGHT 1080                   // 图像高度

三、全局变量与数据结构

cs 复制代码

// 用于在内存中共享图像数据的结构
// rockx_image_t: RockX AI引擎使用的图像格式
typedef struct {
    uint8_t* data;                    // 指向图像数据的指针
    int size;                         // 数据大小
    int width, height;                // 宽高
    rockx_pixel_format_t pixel_format; // 像素格式(NV12/RGB等)
} rockx_image_t;

// cv::Mat: OpenCV使用的图像格式（C++类）
// 包含 data指针、尺寸、通道数、引用计数等

四、编码线程函数

cs 复制代码

/**
 * @brief 编码线程：将视频帧编码为H264并写入文件
 * @param arg 线程参数（未使用）
 * @return void*
 *
 * 工作流程：
 * 1. 打开H264文件
 * 2. 循环获取编码后的数据
 * 3. 写入文件
 */
void * get_vnec_pthread(void* arg)
{
    pthread_detach(pthread_self());  // 分离线程，自动回收资源

    FILE *file = fopen("fece_rockx.h264","w+");  // 创建输出文件
    MEDIA_BUFFER mb;  // 媒体缓冲区，存放编码后的H264数据

    while (1)
    {
        // 阻塞获取编码后的数据（-1表示无限等待）
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
        if(!mb)
        {
            printf("RK_MPI_SYS_GetMediaBuffer failed\n");
            continue;
        }

        // 将编码数据写入文件
        fwrite(RK_MPI_MB_GetPtr(mb),   // 数据指针
               RK_MPI_MB_GetSize(mb),  // 数据大小
               1, file);               // 写入文件

        RK_MPI_MB_ReleaseBuffer(mb);   // 释放缓冲区
    }
}

五、主函数详解

阶段1：VI（视频输入）初始化

cs 复制代码

/**
 * VI初始化：配置摄像头采集参数
 *
 * 数据流：摄像头CMOS → ISP处理器 → DDR内存 → VI模块
 */
VI_CHN_ATTR_S vi_chn_attr;
vi_chn_attr.pcVideoNode = CAMERA_PATH;        // ISP设备路径 "/dev/rkispp_scale0"
vi_chn_attr.u32Width = 1920;                  // 采集宽度
vi_chn_attr.u32Height = 1080;                 // 采集高度
vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       // 像素格式：YUV420 NV12
vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; // 内存映射类型（零拷贝）
vi_chn_attr.u32BufCnt = 3;                    // 缓冲区数量（3重缓冲）
vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; // 正常工作模式

// 设置VI通道属性
ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
// 使能VI通道（开始采集）
ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
// 启动数据流
ret = RK_MPI_VI_StartStream(CAMERA_ID, CAMERA_CHN);

NV12格式内存布局

总大小 = width × height × 1.5 = 1920×1080×1.5 = 3,110,400字节

┌────────────────────────────────────┐

│ Y平面 (亮度) - 2,073,600字节 │

│ 单通道，每个像素8位 │

├────────────────────────────────────┤

│ UV平面 (色度) - 1,036,800字节 │

│ 双通道交错 (U0,V0,U1,V1...) │

└────────────────────────────────────┘

阶段2：VENC（视频编码器）初始化

cs 复制代码

/**
 * VENC初始化：配置H264编码器
 *
 * 作用：将原始NV12帧压缩为H264码流
 */
VENC_CHN_ATTR_S venc_chn_attr;
memset(&venc_chn_attr, 0, sizeof(VENC_CHN_ATTR_S));

// 编码属性配置
venc_chn_attr.stVencAttr.u32PicWidth = 1920;   // 编码宽度
venc_chn_attr.stVencAttr.u32PicHeight = 1080;  // 编码高度
venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;  // 输入格式
venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;  // 编码类型

// 码率控制：CBR (固定码率)
venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;        // GOP大小(关键帧间隔)
venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 1920 * 1080 * 3;  // 码率≈6.2Mbps
venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;  // 目标帧率25fps

// 创建编码通道
ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);

阶段3：RockX（AI推理引擎）初始化

cs 复制代码

/**
 * RockX初始化：加载人脸检测模型到NPU
 *
 * RockX是Rockchip的AI推理框架，利用NPU硬件加速
 */
rockx_config_t *face_rockx_config = rockx_create_config();
rockx_add_config(face_rockx_config, ROCKX_CONFIG_DATA_PATH, "/userdata/rockx_data/");

rockx_handle_t face_rockx_handle;
rockx_module_t face_rockx_module = ROCKX_MODULE_FACE_DETECTION_V2;  // 人脸检测V2模型

// 创建RockX句柄（加载模型到NPU）
rockx_ret = rockx_create(&face_rockx_handle, face_rockx_module, face_rockx_config, 0);

// 准备输入图像结构体
rockx_image_t face_img;
face_img.height = HEIGHT;      // 1080
face_img.width = WIDTH;        // 1920
face_img.pixel_format = ROCKX_PIXEL_FORMAT_YUV420SP_NV12;  // 匹配VI输出格式

阶段4：创建编码线程

cs 复制代码

pthread_t pid;
pthread_create(&pid, NULL, get_vnec_pthread, NULL);
// 独立线程负责将编码后的H264数据写入文件

阶段5：主循环 - 核心处理流程

cs 复制代码

while (1)
{
    // ═══════════════════════════════════════════════════════════
    // 步骤1：获取原始视频帧
    // ═══════════════════════════════════════════════════════════
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);
    // 返回值：MEDIA_BUFFER结构体，包含：
    //   - ptr: 指向NV12数据的虚拟地址
    //   - size: 数据大小(3,110,400字节)
    //   - fd: DMA文件描述符

    // ═══════════════════════════════════════════════════════════
    // 步骤2：配置AI输入（零拷贝）
    // ═══════════════════════════════════════════════════════════
    face_img.data = (uint8_t *)RK_MPI_MB_GetPtr(mb);  // 直接指向同一块内存
    face_img.size = RK_MPI_MB_GetSize(mb);
    // 此时：face_img.data == mb->ptr (地址相同)

    // ═══════════════════════════════════════════════════════════
    // 步骤3：OpenCV Mat封装（零拷贝）
    // ═══════════════════════════════════════════════════════════
    Mat face_img_mat = Mat(HEIGHT, WIDTH, CV_8UC1, face_img.data);
    // 注意：CV_8UC1只处理Y平面（亮度），UV平面被忽略
    // 此时：face_img_mat.data == mb->ptr (同一个地址)

    // ═══════════════════════════════════════════════════════════
    // 步骤4：NPU人脸检测（推理阶段）
    // ═══════════════════════════════════════════════════════════
    rockx_object_array_t face_object_array;  // 存储检测结果
    // 执行AI推理（NPU硬件加速）
    rockx_ret = rockx_face_detect(face_rockx_handle, &face_img, &face_object_array, NULL);

    /* rockx_face_detect 内部流程：
     * 1. NPU读取 face_img.data 中的NV12数据
     * 2. 预处理：归一化、缩放、格式转换
     * 3. NPU推理：卷积神经网络计算
     * 4. 后处理：NMS（非极大值抑制）
     * 5. 输出：人脸框坐标(box)、关键点等
     */

    // ═══════════════════════════════════════════════════════════
    // 步骤5：绘制检测结果（画框阶段）
    // ═══════════════════════════════════════════════════════════
    for(int i = 0; i < face_object_array.count; i++)
    {
        // 获取人脸边界框坐标
        int left = face_object_array.object[i].box.left;
        int top = face_object_array.object[i].box.top;
        int w = face_object_array.object[i].box.right - left;
        int h = face_object_array.object[i].box.bottom - top;

        // 使用OpenCV绘制矩形
        Rect boundingRect(left, top, w, h);
        rectangle(face_img_mat, boundingRect, Scalar(255,255,0), 1);

        /* rectangle() 内部操作：
         * 直接向 face_img_mat.data 指向的内存写入白色像素
         * 由于 face_img_mat.data == mb->ptr
         * 所以原始NV12内存被直接修改
         */
    }

    // ═══════════════════════════════════════════════════════════
    // 步骤6：发送到编码器
    // ═══════════════════════════════════════════════════════════
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);
    // VENC读取mb->ptr处的数据（已包含矩形框）
    // 编码为H264后，通过编码线程写入文件

    // ═══════════════════════════════════════════════════════════
    // 步骤7：释放缓冲区
    // ═══════════════════════════════════════════════════════════
    RK_MPI_MB_ReleaseBuffer(mb);  // 归还缓冲区给VI模块
}

六、内存共享与零拷贝机制

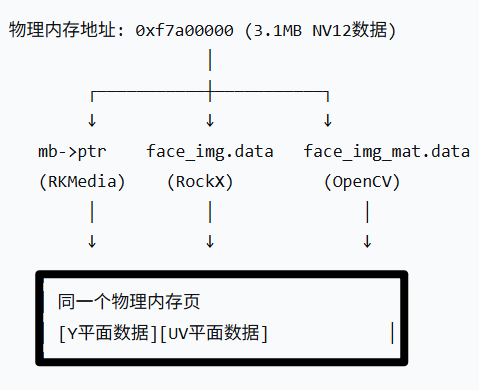

关键理解：三个数据结构指向同一块内存

零拷贝的优势

传统方式	本程序方式
采集→复制→AI→复制→编码	采集→AI→编码（直接操作原内存）
4次memcpy	0次memcpy
CPU负载高	CPU负载低
内存占用大	内存占用小

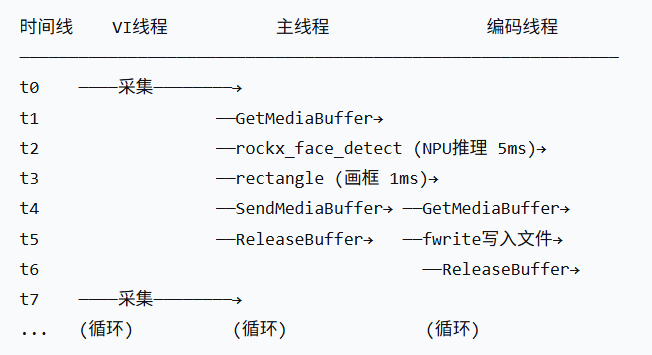

七、各阶段详细时序图

八、推理阶段详解

cs 复制代码

// 推理阶段 = NPU执行神经网络计算的过程

rockx_face_detect(handle, &face_img, &output, NULL);

/* 内部详细流程：
 *
 * [预处理阶段]
 * 1. 检查输入格式（NV12）
 * 2. 数据归一化（0-255 → 0-1）
 * 3. 缩放到模型输入尺寸（如320×240）
 * 4. 内存对齐（NPU硬件要求）
 *
 * [NPU推理阶段]
 * 5. DMA传输到NPU内部内存
 * 6. 逐层执行卷积、池化、激活函数
 * 7. 硬件并行计算（NPU有多个计算单元）
 *
 * [后处理阶段]
 * 8. 解析输出张量
 * 9. 解码边界框坐标
 * 10. NMS去除重复检测
 * 11. 转换回原始图像坐标
 *
 * [输出]
 * 12. 填充 rockx_object_array_t 结构
 */

// 检测结果结构
typedef struct {
    rockx_object_t object[ROCKX_MAX_OBJECT_NUM];
    int count;  // 检测到的人脸数量
} rockx_object_array_t;

typedef struct {
    rockx_rect_t box;      // 人脸框 {left, top, right, bottom}
    float score;           // 置信度 (0-1)
    int id;                // 类别ID（人脸=1）
} rockx_object_t;

九、潜在问题与改进建议

问题1：CV_8UC1 只处理Y平面

cs 复制代码

// 当前代码
Mat face_img_mat = Mat(HEIGHT, WIDTH, CV_8UC1, face_img.data);
// 问题：只有Y平面，UV平面被忽略

// 改进方案
Mat yuv_mat(HEIGHT * 3 / 2, WIDTH, CV_8UC1, face_img.data);
Mat bgr_mat;
cvtColor(yuv_mat, bgr_mat, COLOR_YUV2BGR_NV12);
rectangle(bgr_mat, rect, Scalar(255,0,0), 2);  // 彩色框

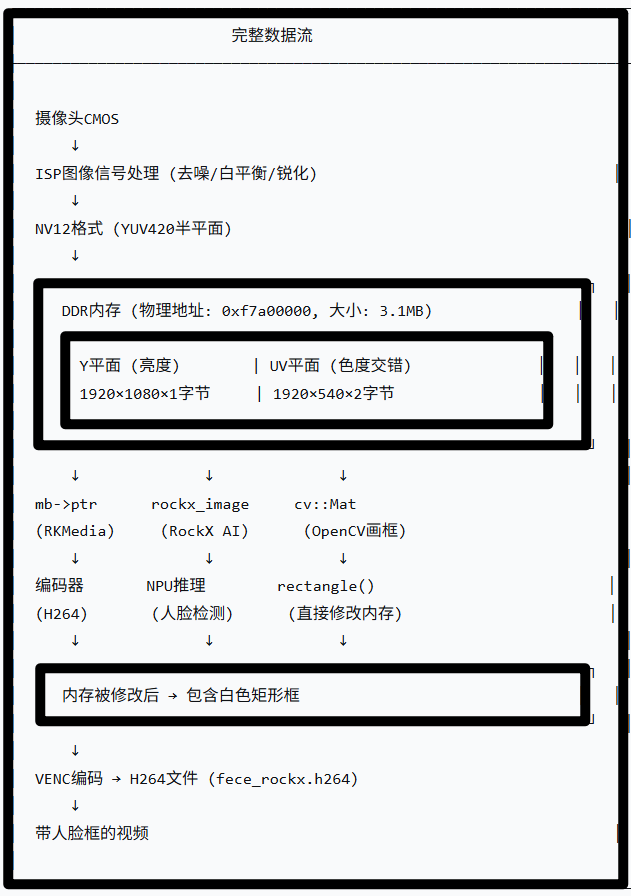

十、完整数据流总结

十一、关键概念总结

概念	解释
零拷贝	多个模块共享同一块物理内存，避免数据复制
NV12	YUV420半平面格式，1.5通道，摄像头常用格式
rockx_image_t	RockX AI引擎专用格式，用于NPU推理输入
cv::Mat	OpenCV图像容器，提供丰富的图像处理函数
rectangle()	直接修改内存中的像素值，实现画框
NPU推理	神经网络计算单元执行人脸检测模型
VI	Video Input，视频输入模块
VENC	Video Encoder，视频编码模块
