继续来看一下常用函数
1，digitalRead - 数字状态的输入
1-1，复习一下初中物理：串联电阻，电压与电阻分布成正比
- 5V 电压，分别串联 10K欧，10K欧的电阻
中间点位的电压为2.5V
中间点位的电压是指该点位与接地(电源负极)之间的电压
而它是跟电阻成比例的，5V * 10K欧/（10K欧+10K欧）= 5V * 0.5 = 2.5V
- 5V 电压，分别串联 10K欧，4.7K欧的电阻
中间点位的电压为1.6V
5V * 4.7K欧/（10K欧+4.7K欧）= 5V * 0.32 = 1.6V
- 5V 电压，分别串联 10K欧，68K欧的电阻
中间点位的电压为4.36V
5V * 68K欧/（10K欧+68K欧）= 5V * 0.872 = 4.36V
1-2，开关的特性：开-零电阻---关-无穷大电阻

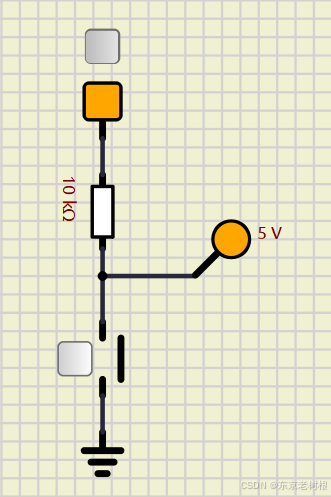

关-无穷大电阻，所以，探针特测到的是5V

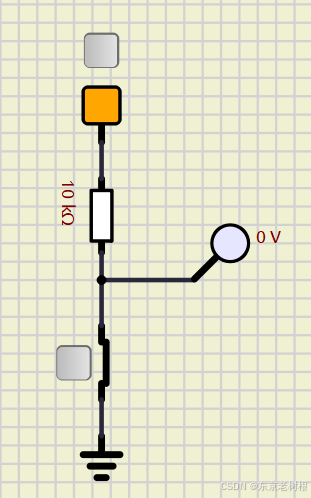

开-零电阻，所以，探针特测到的是0V

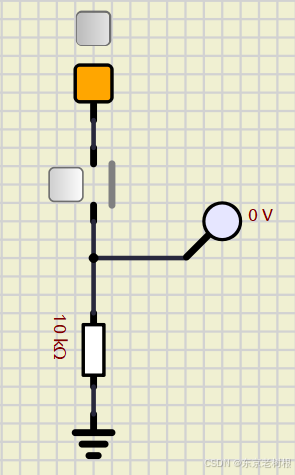

当然，如果上述电路，开关和电阻换个位置，那就是完全不同的电路了
不过这种连接方法并不常用，咱们可以先忽略它

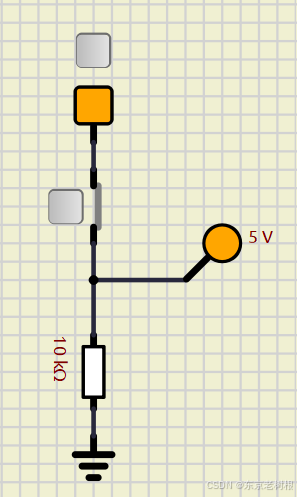

开 - 零电阻，10K欧相当于分得了所有5V电压
关-无穷大电阻，那下面虽然有10K欧之多，但跟无穷大相比约等于0，探针点位分到电压约等于0
根据上述开关特性，设计电路

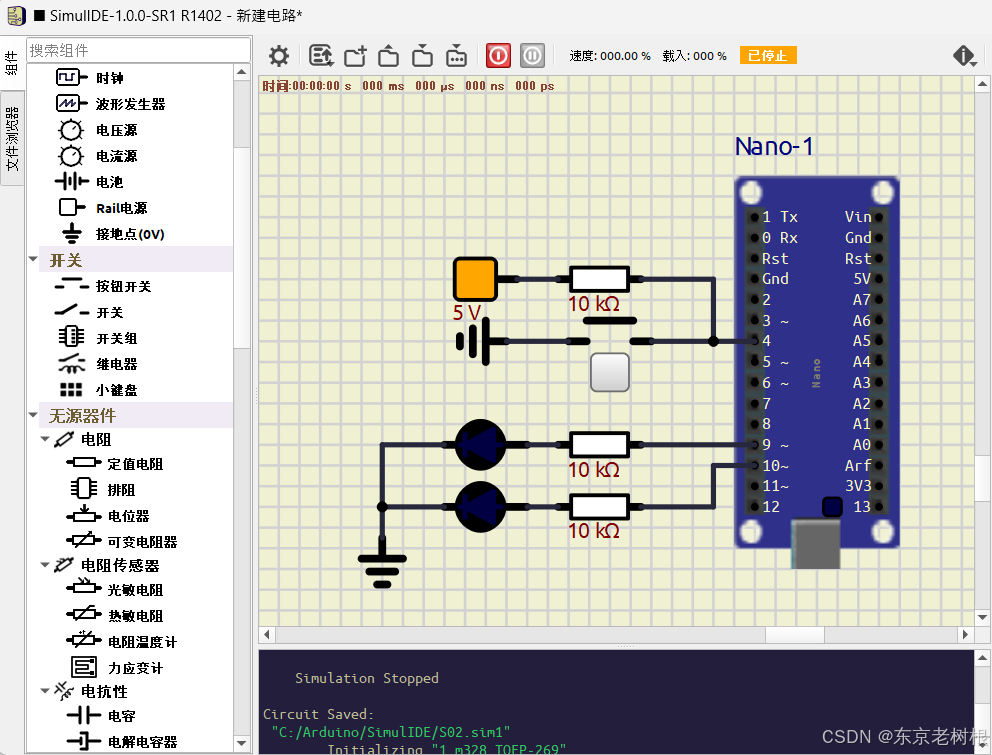

1-3，电路设计
4号针脚为数字输入，通过开关，来输入高电平（关--开关断开）或低电平（开--开关闭合）
9号针脚为数字输出：当4号输入5V（高电平），LED发光；当4号输入0V（低电平），LED不发光
下面通过编码来实现上述设计

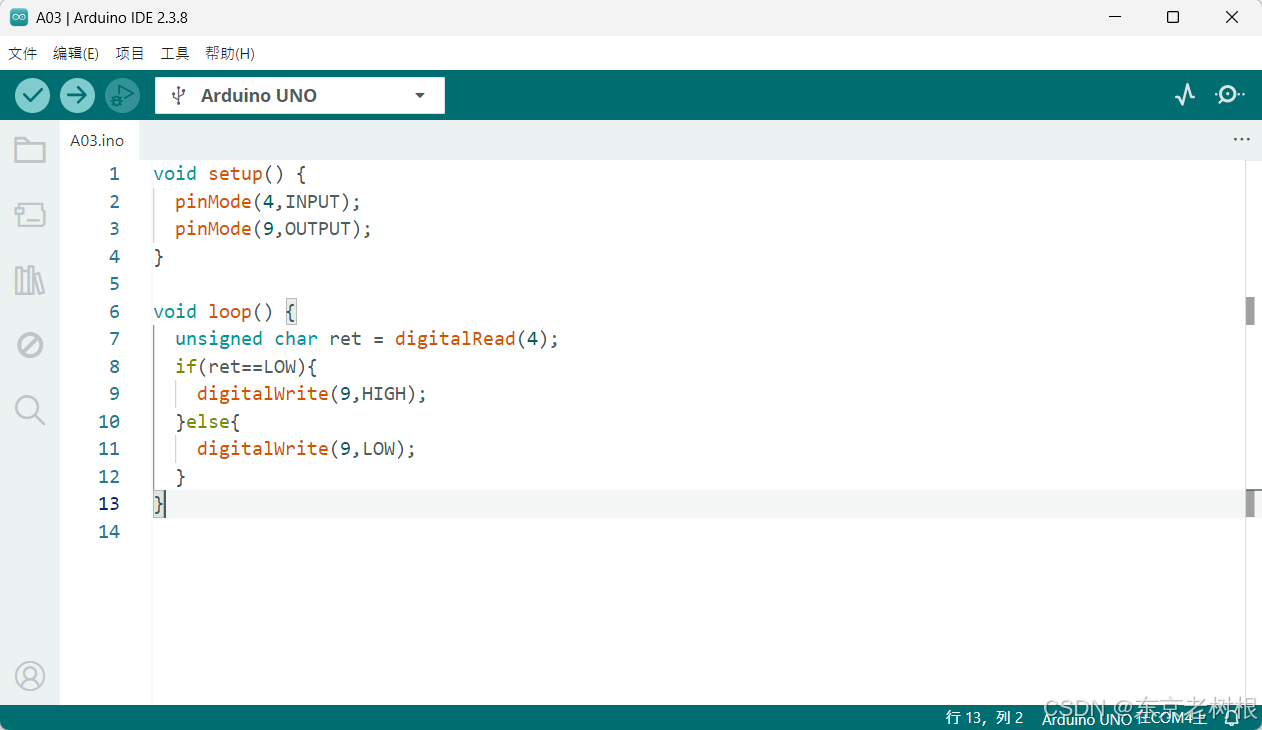

1-4，Arduino 编码
void setup() {
pinMode(4,INPUT);
pinMode(9,OUTPUT);
}
void loop() {
unsigned char ret = digitalRead(4);
if(ret==LOW){
digitalWrite(9,HIGH);
}else{
digitalWrite(9,LOW);
}
}编译成二进制
1-5，测试
别忘记加载固件，然后再测试哈

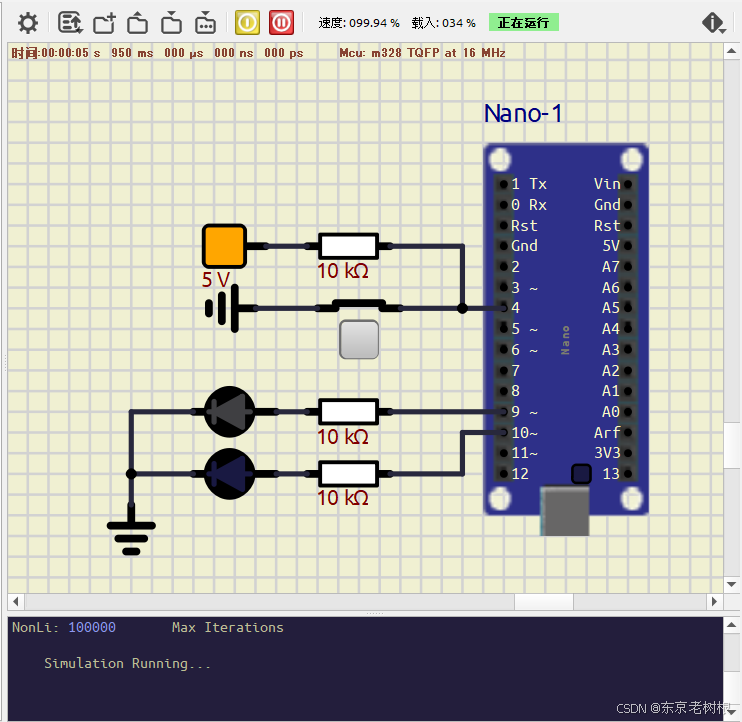

开关闭合，4号针脚输入高电平，9号输出高电平，所以LED发光
开关断开，4号针脚输入低电平，9号输出低电平，所以LED不发光R
以上就是本篇的全部内容。
