Linux_55：RV1126的VENC模块讲解

[3.1. venc参数的设置](#3.1. venc参数的设置)

3.2.rkmedia_venc_init的实现

3.3.set_venc_container函数的实现

一、本章节讲解

本章节主要是介绍rockx+rv1126项目的VENC编码模块的讲解，在这个项目中VENC编码模块参数的设置是至关重要的，它可以对VI数据进行硬件编码让其可以进行编码码流的推流，VENC模块的配置在源文件rkmedia_module_function.cpp里面。

二、VENC模块的思维导图

上面思维导图主要是描述VENC模块设置的大致流程，这里要创建RV1126_VENC_CONFIG结构体并进行参数设置，设置完参数之后，则需要调用rkmedia_venc_init去初始化这两个VENC模块，最后把VENC的ID号存放到数组里面(venc_containers)。

三、VENC模块设置的代码截图

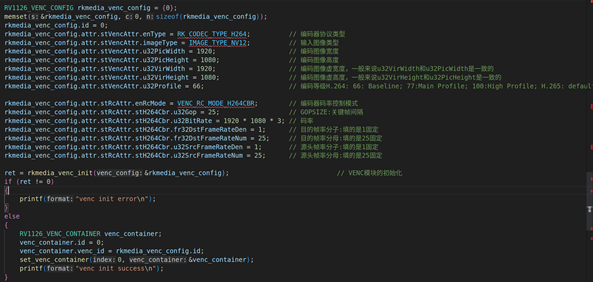

3.1. venc 参数的设置

上述的参数是高分辨率VENC编码器的参数设置，我们来看看每个参数设置的意义

stVencAttr.enType **：**编码器协议类型，这里填写的是H264编码器类型，RK_CODEC_TYPE_H264

stVencAttr.imageType **：**编码器图像类型，这里写的类型要和图像输入类型保持一致，所以填写IMAGE_TYPE_NV12

stVencAttr.enType.u32PicWidth **：**编码图像的分辨率宽度，这里是高分辨率所以写1920

stVencAttr.enType.u32PicHeight **：**编码图像的分辨率高度，这里是高分辨率所以写1080

stVencAttr.enType.u32VirWidth **：**编码图像的分辨率虚宽，这里写的跟u32PicWidth保持一致，所以填写1920

stVencAttr.enType.u32VirHeight **：**编码图像的分辨率虚高，这里写的跟u32PicHeight保持一致，所以填写1080

stVencAttr.enType.u32Profile **：**编码等级，这里填写66，指的是Baseline，这种模式更加适用于视频传输

stRcAttr.enRcMode **：**编码器码率控制类型，这里填写的是H264 CBR码率控制模式，VENC_RC_MODE_H264CBR，下面码率控制的结构体都是以stH264Cbr作为设置

stRcAttr.stH264Cbr.u32Gop **：**H264的CBR码率控制GOP设置，这里GOP的设置是25

stRcAttr.stH264Cbr.u32BitRate **：**H264的CBR码率控制码率大小的设置，这里是1920 * 1080 * 3 = 6220800比特率/s ~= 700KB/s

stRcAttr.stH264Cbr.u32SrcFrameRateDen **：**H264的CBR码率控制控制结构体的源帧率分母的设置，这里写的是25

stRcAttr.stH264Cbr.u32SrcFrameRateNum **：**H264的CBR码率控制控制结构体的源帧率分子的设置，这里写的是1

stRcAttr.stH264Cbr.u32DstFrameRateDen **：**H264的CBR码率控制控制结构体的目标帧率分母的设置，这里写的是25

stRcAttr.stH264Cbr.u32DstFrameRateNum **：**H264的CBR码率控制控制结构体的目标帧率分子的设置，这里写的是1

(备注：通常情况下源帧率的分子、分母和目标帧率的分子、分母数值保持一致)

设置完上述VENC编码参数后，我们就要调用自己封装的函数rkmedia_venc_init函数，对VENC模块进行设置，具体的实现如下

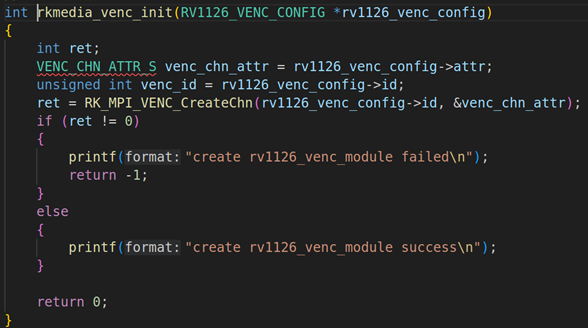

3.2.rkmedia_venc_init 的实现

这个自定义函数还是非常简单的，就是把RK_MPI_VENC_CreateChn 封装了一层，然后把RV1126_VENC_CONFIG的结构体指针传进去。

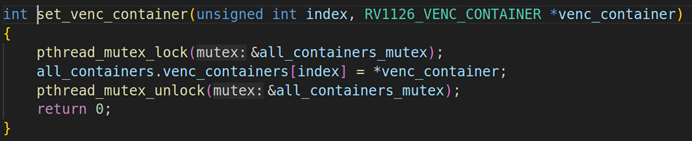

3.3.set_venc_container 函数的实现

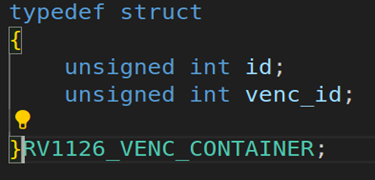

设置完VENC模块后，就要把VENC模块的ID号设置到VENC容器数组里面，高分辨率VENC的ID号是0，调用自己封装的函数是set_venc_container **。**在这个自定义的函数里面，最主要是把VENC的ID号存放在VENC模块数组里面(venc_containers)，具体结构如下图。
