写在开篇·蓉儿又挖坑
上回说到，郭靖搞清楚了SOA是啥------不写死、动态找，让模块自己说"我会啥"，让别人自己找"谁有我需要的"。
黄蓉咬了口糖葫芦："行啊靖哥哥，SOA的门你算是摸到了。那你知道SOA是怎么'落地'的吗？"
郭靖憨憨摇头。
黄蓉在白板上写下几个大字：
SOME/IP
"SOME/IP的全称是Scalable service-Oriented MiddlewarE over IP。"
黄蓉掰着手指头翻译：
| 单词 | 含义 | 郭靖版理解 |
|---|---|---|
| Scalable | 可扩展的 | 车上的模块越来越多，这套协议要能撑得住 |
| service-Oriented | 面向服务的 | 为了SOA而生的 |
| MiddlewarE | 中间件 | 夹在应用和网络之间，帮你搞定通信的脏活累活 |
| over IP | 基于IP | 跑在以太网上 |
"翻译成人话：一套可扩展的、面向服务的、跑在IP上的中间件协议。"
郭靖挠头："名字这么长，比降龙十八掌的招式还难记......"
"不用背全名，记住它的作用就行。"黄蓉竖起一根手指，"服务怎么发现、怎么调用、怎么回应，全是SOME/IP在干活。"
"那我该怎么学？"
黄蓉把一份文档扔给他："先搞懂报文头长啥样。玄之又玄谓之道，报文头中藏玄妙。"

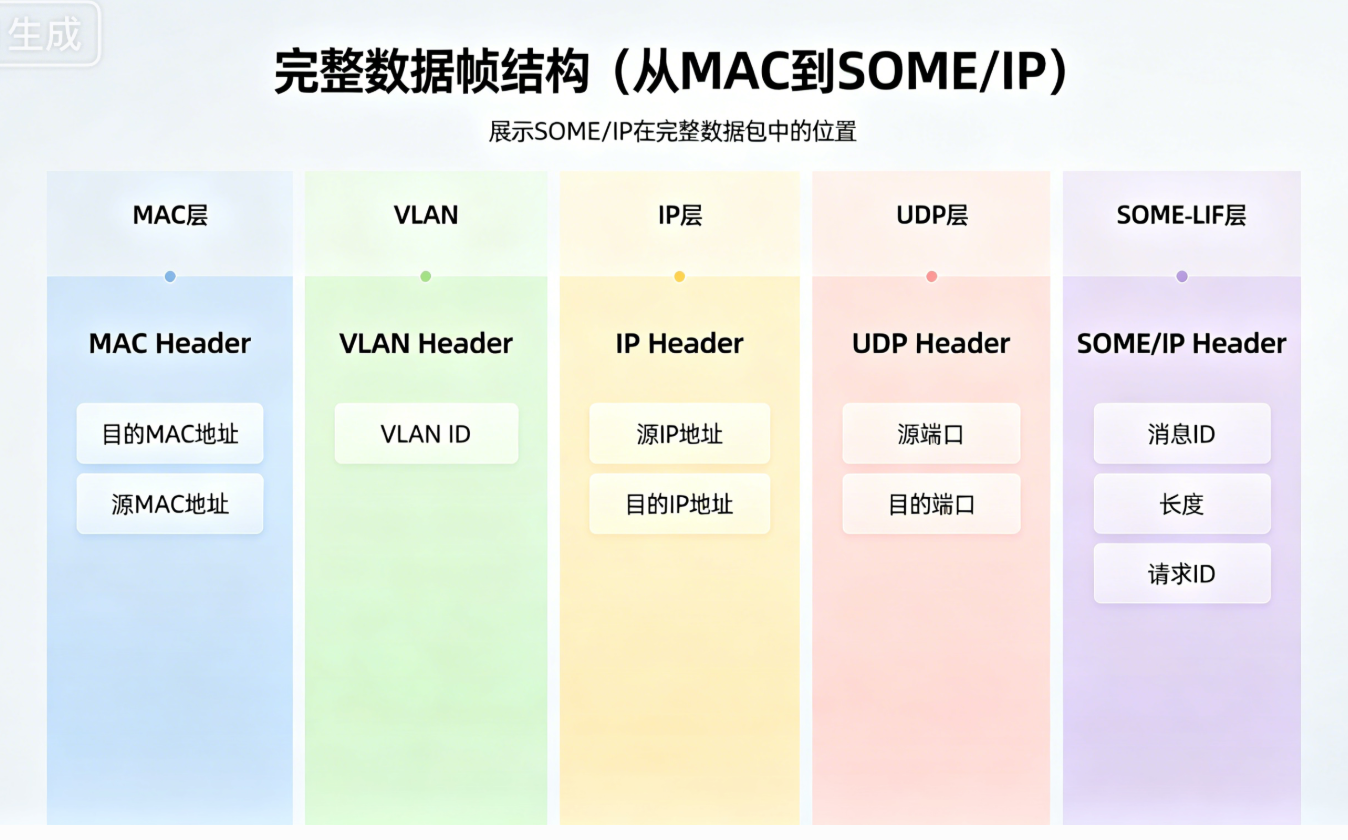

一、SOME/IP报文在完整数据帧中的位置
郭靖翻开文档，先看到一张"层级关系图"：
第1层：以太网帧头（14字节）
| 字段 | 长度 | 说明 |
|---|---|---|
| 目的MAC | 6字节 | 接收方MAC地址 |
| 源MAC | 6字节 | 发送方MAC地址 |
| 以太网类型 | 2字节 | 0x0800 = IPv4 |
↓ 封装
第2层：IP头（20字节）
| 关键字段 | 说明 |
|---|---|
| 协议 | 0x06 = TCP，0x11 = UDP |
| 源IP | 发送方IP地址 |
| 目的IP | 接收方IP地址 |
↓ 封装
第3层：UDP/TCP头（8/20字节）
| 关键字段 | 说明 |
|---|---|
| 源端口 | 发送方端口 |
| 目的端口 | SOME/IP常用端口：30490 |
↓ 封装
第4层：SOME/IP报文头 + 载荷
← 今天要扒的"底裤"就在这里 →
郭靖恍然大悟："哦～～SOME/IP不是直接裸跑在网线上的，它外面包着UDP/TCP、IP、MAC，一层套一层！"
黄蓉点头："跟DoIP一样的套路。不同的是，DoIP走13400端口，SOME/IP通常走30490端口。"
二、SOME/IP报文头长啥样
郭靖翻到下一页，是一张完整的报文头结构表：
SOME/IP报文头结构（12字节）
| 字节范围 | 字段 | 长度 | 说明 |
|---|---|---|---|
| 0-1 | Service ID | 16位 | 哪个服务 |
| 2-3 | Method ID | 16位 | 哪个方法 |
| 4-7 | Length | 32位 | 从Request ID开始的长度 |
| 8-9 | Client ID | 16位 | 谁发的 |
| 10-11 | Session ID | 16位 | 第几次 |
| 12 | Protocol Version | 8位 | 协议版本（0x01） |
| 13 | Interface Version | 8位 | 接口版本 |
| 14 | Message Type | 8位 | 请求/响应/通知/只发不收 |
| 15 | Return Code | 8位 | 成功/失败 |
郭靖头大如斗："这么多字段......比DoIP的8字节复杂多了！"
黄蓉白了他一眼："DoIP是诊断，SOME/IP是通信。诊断是偶尔用，通信是天天用，头部自然要设计得更完善。就像你平时说话，比看病问诊花样多多了。"
三、逐个字段拆解（蓉儿版）
1. Message ID（32位）------服务的"身份证"
| 子字段 | 长度 | 说明 |
|---|---|---|
| Service ID | 16位 | 哪个服务？（放音乐？导航？） |
| Method ID | 16位 | 这个服务里的哪个方法？（播放？暂停？下一首？） |
黄蓉："就像你去饭馆------Service ID是'川菜馆'，Method ID是'点一份宫保鸡丁'。"
郭靖点头："哦，一个管找地方，一个管点菜。"
2. Length（32位）------报文有多长
"从Request ID开始到报文结束的总长度。不包括前面的Message ID和Length自己。"
郭靖挠头："为啥不包括？"
黄蓉："约定俗成。就像你量身高，不量脚底下的垫子。"
3. Request ID（32位）------区分"谁问的、第几次问"
| 子字段 | 长度 | 说明 |
|---|---|---|
| Client ID | 16位 | 哪个客户端发的请求（座舱发的是0x01，音响发的是0x02） |
| Session ID | 16位 | 这个客户端的第几次请求（每次+1，用来匹配请求和响应） |
黄蓉："座舱发请求，Client ID=0x01；音响发请求，Client ID=0x02。各管各的，不会串。"
"Session ID每次请求+1，用来匹配请求和响应。你问'现在几点了'，我没听清，你再问一遍。Session ID不一样，我就知道是两次不同的请求。"
郭靖恍然大悟："哦～～就像丐帮的竹棍，一根棍一个号，不会乱！"
4. Protocol Version（8位）------协议版本
目前是
0x01，以后升级了可能会变。
5. Interface Version（8位）------接口版本
同一个服务的接口可能会升级。比如放音乐服务V1只支持"播放/暂停"，V2支持"播放/暂停/下一首/上一首"。
6. Message Type（8位）------这是什么类型的消息
| 类型 | 值 | 郭靖理解 |
|---|---|---|
| REQUEST | 0x00 | "你问他答" |
| RESPONSE | 0x80 | "有问才有答" |
| NOTIFICATION | 0x02 | "不等你问，我自己说" |
| FIRE&FORGET | 0x01 | "喊一嗓子，不管了" |
郭靖眼睛一亮："NOTIFICATION不就是ECU主动报故障码？不用你问，它自己喊'我出毛病了'！"
7. Return Code（8位）------响应结果
| 返回值 | 值 | 郭靖理解 |
|---|---|---|
| E_OK | 0x00 | "成了" |
| E_NOT_OK | 0x01 | "没成" |
| E_UNKNOWN_SERVICE | 0x02 | "你说的服务我听不懂" |
| E_WRONG_INTERFACE_VERSION | 0x08 | "你用的版本太老了，我不认" |
四、郭靖复述（蓉儿抽查）
黄蓉把笔一扔："行，你复述一遍。"
郭靖站起来，掰着手指头：
① Service ID + Method ID ：哪个服务、哪个方法。
② Length ：从Request ID开始有多长。
③ Client ID + Session ID ：谁发的、第几次。
④ Protocol + Interface Version ：协议版本、接口版本。
⑤ Message Type ：是问还是答，还是自己报。
⑥ Return Code：成了还是没成。
黄蓉满意地点点头："算你过关。"
五、SOME/IP vs DoIP 整体对比
| 对比项 | DoIP | SOME/IP |
|---|---|---|
| 端口 | 13400（UDP/TCP） | 30490（UDP/TCP，常用配置） |
| 报文头长度 | 8字节固定 | 12字节固定 |
| 核心字段 | Protocol Version、Payload Type、Payload Length | Service ID、Method ID、Length、Client ID、Session ID、Protocol Version、Interface Version、Message Type、Return Code |
| 通信模式 | 请求/响应（一问一答） | 请求/响应 + 事件通知 + 只发不收 |
| 郭靖理解 | 看病 | 聊天 |
郭靖感叹："DoIP问一句答一句，SOME/IP既能问也能主动报。诊断是偶尔，聊天是常态。"
黄蓉咬了口糖葫芦："总结到位。DoIP的底裤你扒过，SOME/IP的底裤今天也扒了一半。"
六、一个真实的SOME/IP报文（十六进制）
黄蓉从电脑里调出一个抓包文件：
00 01 00 01 00 00 00 10 12 34 00 01 01 01 02 00
先看它在整个数据帧里的位置：
| 层级 | 内容 | 说明 |
|---|---|---|
| 以太网帧头 | [目的MAC][源MAC][08 00] |
以太网类型=IPv4 |
| IP头 | [45 00 ... c0 a8 01 64 c0 a8 01 c8] |
源IP=192.168.1.100， 目的IP=192.168.1.200 |
| UDP头 | [源端口][目的端口=30490][长度][校验] |
SOME/IP端口 |
| SOME/IP报文头 | 00 01 00 01 00 00 00 10 12 34 00 01 01 01 02 00 |
16字节（头部12+载荷4） |
然后专门拆SOME/IP这部分：
| 字节 | 字段 | 值 | 说明 |
|---|---|---|---|
| 0-1 | Service ID | 0x0001 | 放音乐服务 |
| 2-3 | Method ID | 0x0001 | "播放"方法 |
| 4-7 | Length | 0x00000010 | 从Request ID开始共16字节 |
| 8-9 | Client ID | 0x1234 | 座舱发的 |
| 10-11 | Session ID | 0x0001 | 第一次请求 |
| 12 | Protocol Version | 0x01 | 版本1 |
| 13 | Interface Version | 0x01 | 接口版本1 |
| 14 | Message Type | 0x02 | NOTIFICATION（事件通知） |
| 15 | Return Code | 0x00 | 成功 |
郭靖挠头："怎么是NOTIFICATION？不是请求？"
黄蓉："这是音响主动上报的------'我的状态变了，正在播放'。这就是事件通知，不用你问，它自己说。"
七、黄蓉的小本本
郭靖趁黄蓉去倒茶，偷偷翻开她的笔记本。
某页写着：
玄之又玄谓之道，报文头中藏玄妙。
SOME/IP报文头12字节，比DoIP多了4字节。
外面包着UDP/IP/以太网，一层套一层。
DoIP问一句答一句，SOME/IP既能问也能主动报。
Service ID + Method ID = 唯一的"服务接口"。
Client ID + Session ID = 唯一不串的"会话"。
Message Type决定"说话方式"------问、答、主动报、喊一嗓子不管了。
旁边画了一个小人，笑眯眯地写着：
"靖哥哥总算摸着门边了。"
写在最后
这一篇最大的收获：
SOME/IP不是裸跑在网线上的，它外面裹着UDP/TCP头、IP头、以太网帧头------一层套一层。
SOME/IP报文头12字节，核心字段：
Service ID + Method ID：哪个服务的哪个方法
Length：报文长度
Client ID + Session ID：谁发的、第几次
Message Type：请求/响应/通知/只发不收
Return Code：成功/失败
DoIP是诊断，走13400端口；SOME/IP是通信，走30490端口。诊断是一问一答，通信花样更多。
郭靖合上笔记本："蓉儿，SOME/IP的底裤我算是扒了一半。那个Service Discovery又是啥？"
黄蓉眨眨眼："靖哥哥，后面传不传授SOME/IP-SD知识，就看你能不能提供陪我逛街、给我拎包、帮我捶背的服务啦。"
说完，带着一脸调皮转身离开。
郭靖挠挠头，冲着她背影喊："蓉儿，这些服务......我现在就能提供！"
下篇预告：服务发现如寻宝，不用问路自己找------SOME/IP-SD是个啥？
打完收工，886。
