1 IMU传感器
IMU的全称是Inertial Measurement Unit，惯性传感器单元。其实包含了大概三种传感器，Accelerometer加速度传感器，Gyroscope陀螺仪，Magnetometer磁力传感器。

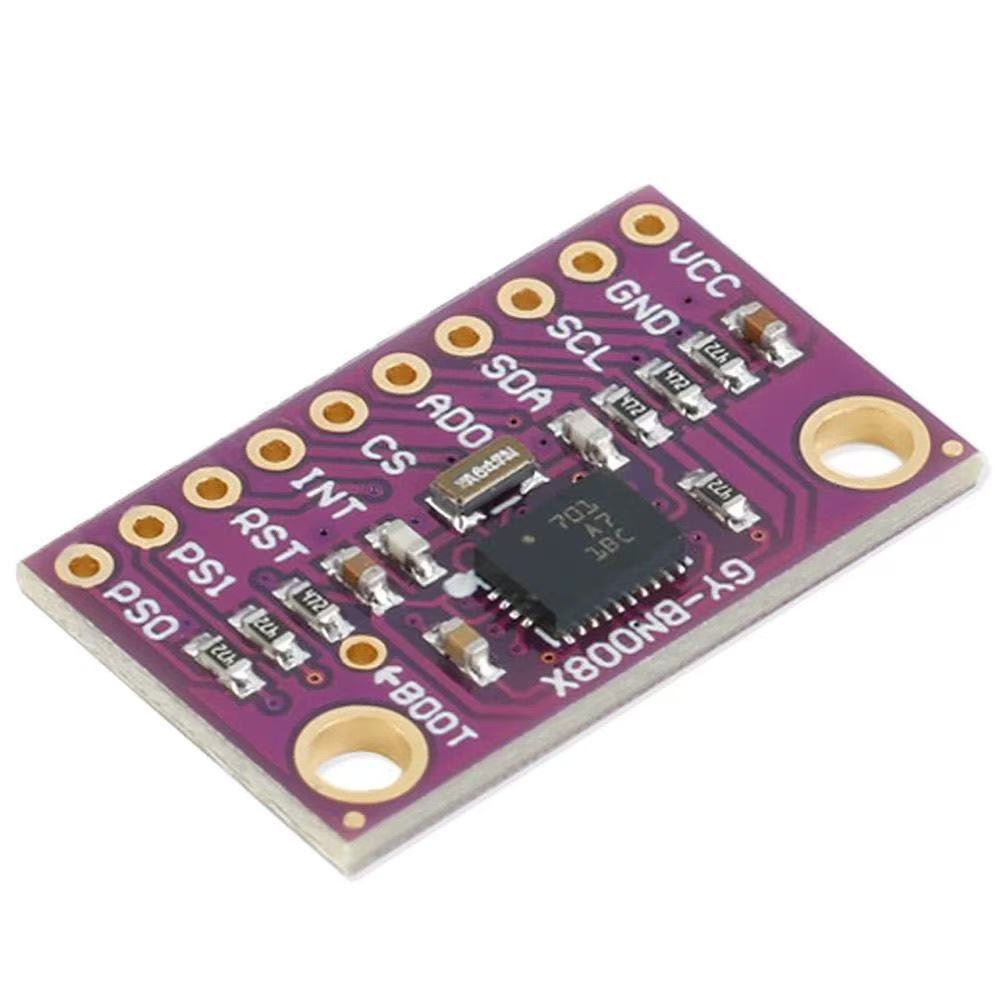

下图就是一个典型的IMU。
所有IO口功能如下：
| 引脚名称 | 功能说明 | 典型连接方式 |
|---|---|---|
| UCC | 电源输入 | 接 3.3V（不支持 5V 直连） |
| GND | 公共地 | 接主控地，必须共地 |
| SCL | I2C 时钟线 | 接主控 I2C_SCL |
| SDA | I2C 数据线 | 接主控 I2C_SDA |
| ADO | I2C 地址选择 | 拉高 / 拉低可切换 I2C 从地址 |
| CS | SPI 片选信号 | I2C 模式下接高电平；SPI 模式下接主控 SPI_CS |
| INT | 中断输出 | 可接主控 GPIO，用于数据就绪 / 姿态更新通知 |
| RST | 复位信号 | 拉低复位芯片，一般接主控 GPIO 或上拉至高 |
| BOOT | 引导模式引脚 | 正常工作时接高 / 悬空，固件升级时进入特殊模式 |
| PS1 | 通信模式选择位 1 | 与 PS0 配合，决定通信接口类型 |
| PS0 | 通信模式选择位 0 | 与 PS1 配合，决定通信接口类型 |
可以看到，本质就是一个I2C设备。
2 高通平台的IMU
在高通平台上，不是直接接这个I2C设备，而是使用的BP侧芯片去接的，没有直接AP。主要是考虑到功耗，AP要休眠，BP则可以长时间工作并运行一些基础算法。
查了一下，大概的流程如下：
高通平台（如SDM845/7150等）传感器驱动Bringup主要在ADSP/SLPI（BP侧）完成，核心流程包括： 添加驱动代码到SSC目录、配置编译规则、定义.proto通信协议、修改注册表以加载驱动 。AP侧负责配置设备树（DTS）映射和HAL层映射，最终实现数据流通。 [1, 2, 3]
一、 BP侧（ADSP/SLPI）传感器驱动挂载
BP侧负责底层的驱动逻辑、I2C/SPI通信和数据采样。
- 添加驱动文件
将传感器驱动文件 (.c,.h) 放入高通专用的SSC驱动目录中：
vendor/qcom/non-hlos/ADSP.VT.x.x/adsp_proc/ssc_drivers/<sensor_name>/。- 配置编译规则 (
build/)
在驱动目录下创建或修改.scons文件，将驱动源文件添加到编译系统，并确保生成相应的.o文件。- 定义协议（.proto）
在adsp_proc/ssc/framework/pb等目录下添加或更新.proto文件，定义Sensor的属性、数据格式和事件类型。- 修改注册表（Registry）
在ssc_drivers/<sensor_name>/build/下的配置中，添加注册信息（如采样率、I2C地址、GPIO引脚等），使ADSP启动时能识别和加载该驱动。- 编译与更新
编译ADSP映像并烧录adsp.mbn(或sensor.img)。 [1, 2, 3]二、 AP侧配置与HAL层映射
AP侧（Android）负责处理HAL接口、设备树配置以及与ADSP的QMI通信。
- DTS设备树配置
在AP端的DTS文件中，配置对应的I2C/SPI总线节点和中断引脚，确保硬件资源与ADSP对应。- 添加.proto协议文件
将ADSP侧定义的.proto文件同步一份到AP侧对应目录下，保证通信数据格式一致。- HAL层适配 (
.cpp)
在传感器HAL目录中（如hardware/qcom/sensors/），添加对应的驱动解析.cpp文件，实现BP侧数据到Android传感器事件的转换。- 添加传感器注册配置
在传感器配置文件（如sns_registry）中注册新的传感器ID和属性。 [1, 2]三、 调试与Bringup验证
- 查看日志 ：使用
adb logcat和diag工具（QCAT/QXDM）查看SSC注册和数据流信息。- 检查驱动加载 ：确认
ssc_drivers是否加载成功。- 数据校验 ：验证传感器是否能正常读取原始数据。 [1, 2]
通过以上步骤，实现了从BP侧底层驱动管理到AP侧上层数据应用的闭环。
大概是这样吧，没有验证过哈，只是初步了解。。。
