AXI-FIFO主机接口实现解析

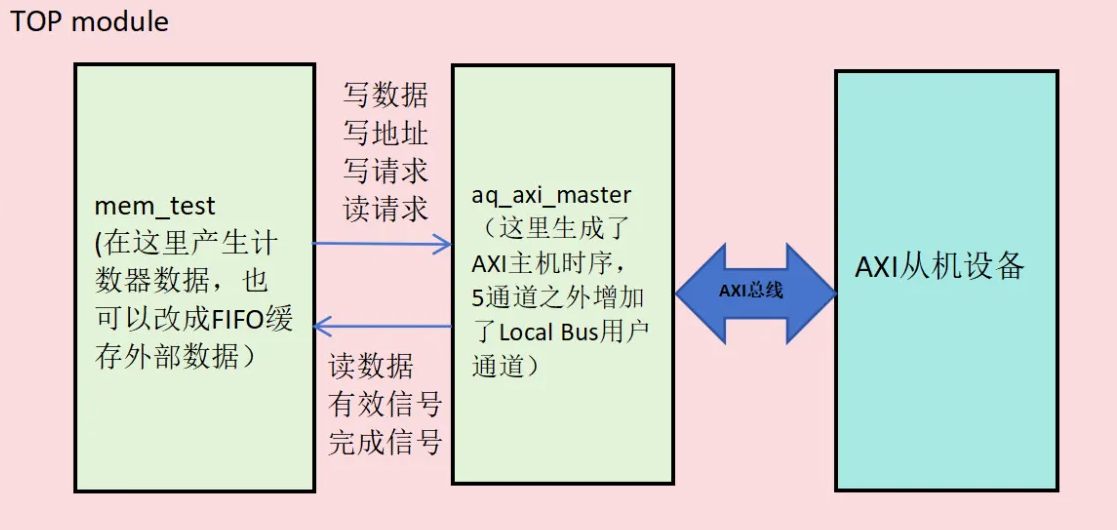

工程架构 核心模块包括top.v、mem_test.v和aq_axi_master.v。aq_axi_master模块将AXI协议转换为类FIFO的本地总线接口，用户逻辑通过简单的FIFO操作即可完成DDR4读写，无需直接处理AXI协议细节。
本地总线接口设计
- 控制接口：提供
WR_START、WR_ADRS、WR_LEN等信号，用户只需指定地址和传输长度 - 数据接口：采用FIFO风格设计，
WR_FIFO_DATA和RD_FIFO_DATA分别处理写数据和读数据 - 自动处理AXI协议细节：包括Burst拆分、握手信号生成和4KB边界检查
状态机实现 写状态机流程包含S_WR_IDLE、S_WA_START、S_WD_PROC等状态，自动完成地址发送、数据传输和响应等待。读状态机采用类似设计，实现完整的AXI读时序。
Burst处理机制
- 自动拆分超过256Beat的长Burst
- 地址递增逻辑：每次Burst完成后地址自动增加2048Byte（256×8Byte）
- 长度寄存器管理：通过
reg_wr_len[31:11]判断剩余数据量
数据校验方法
- 写数据生成：使用Verilog位复制语法
{(MEM_DATA_BITS/8){wr_cnt}} - 读数据校验：比较接收数据与预期模式
{(MEM_DATA_BITS/8){rd_cnt}} - 错误检测：数据不匹配时置位
error信号
Verilog位复制语法应用 表达式{n{m}}将数据m重复n次，例如：
{4{1'b0}}生成4'b0000{8{8'hAA}}生成64'hAAAAAAAAAAAAAAAA该语法广泛应用于测试数据生成和总线扩展场景。
工程优势
- 协议抽象：将复杂AXI时序转换为简单FIFO操作
- 易于集成：支持流式数据处理，适合视频、网络等应用
- 可扩展性：可作为DMA、缓存框架的基础设计
- 调试友好：简化错误定位和性能优化过程
典型应用场景
- 图像帧缓存管理
- 高速数据采集系统
- 神经网络权重存储
- 视频流处理管道
- 大规模数据搬运（DMA）
