基于 RK3588 + Xilinx Kintex-7 FPGA 异构工业主控板设计方案

针对高端运动控制、机器视觉、多通道 IO 采集、工业自动化场景单一处理器算力瓶颈、实时性不足的痛点,本文设计一款RK3588 ARM 主处理器 + Kintex-7 FPGA异构架构工业控制主板。利用 RK3588 强大的 AI 算力、多媒体处理能力、丰富高速外设实现人机交互、上层业务调度、网络通信;FPGA 负责硬实时时序控制、多路并行 IO、编码器采集、脉冲输出、高速数据预处理;二者通过高速总线互通,兼顾 Linux 生态灵活性与 FPGA 硬件实时性。本文完整介绍硬件架构、接口规划、通信方案、软件分层设计以及工程落地要点。

关键词 :RK3588;Kintex-7;异构架构;工业控制;FPGA;运动控制;嵌入式 Linux

一、项目背景与方案选型

1.1 行业痛点

  1. 纯 ARM 方案:Linux 非硬实时,多路同步脉冲、高速编码器采集、多通道并行 IO 容易受系统调度抖动影响;
  2. 纯 FPGA 方案:嵌入式操作系统移植困难,人机界面、AI 视觉、协议栈开发成本极高;
  3. 传统 ARM+FPGA 方案大多采用低速 SPI/UART 通信,大数据传输带宽受限,难以满足机器视觉、高速采集需求。

1.2 主控方案对比

  • 瑞芯微 RK3588:4×A76+4×A55,内置 6TOPS NPU,支持 4K 视频编解码,具备 PCIe3.0、USB3.0、多路千兆以太网、MIPI、HDMI 等丰富外设,Linux 生态成熟,适合上层应用、视觉算法、Web 管理、HMI 交互。
  • Xilinx Kintex-7 FPGA:硬件并行架构,纳秒级时序控制,可实现多路脉冲输出、正交编码器、高速差分 IO、同步信号触发,承担底层硬实时控制任务。

架构思路:ARM 负责 "大脑业务调度",FPGA 负责 "底层实时执行",分工解耦。

二、硬件整体架构设计(对照上图主板)

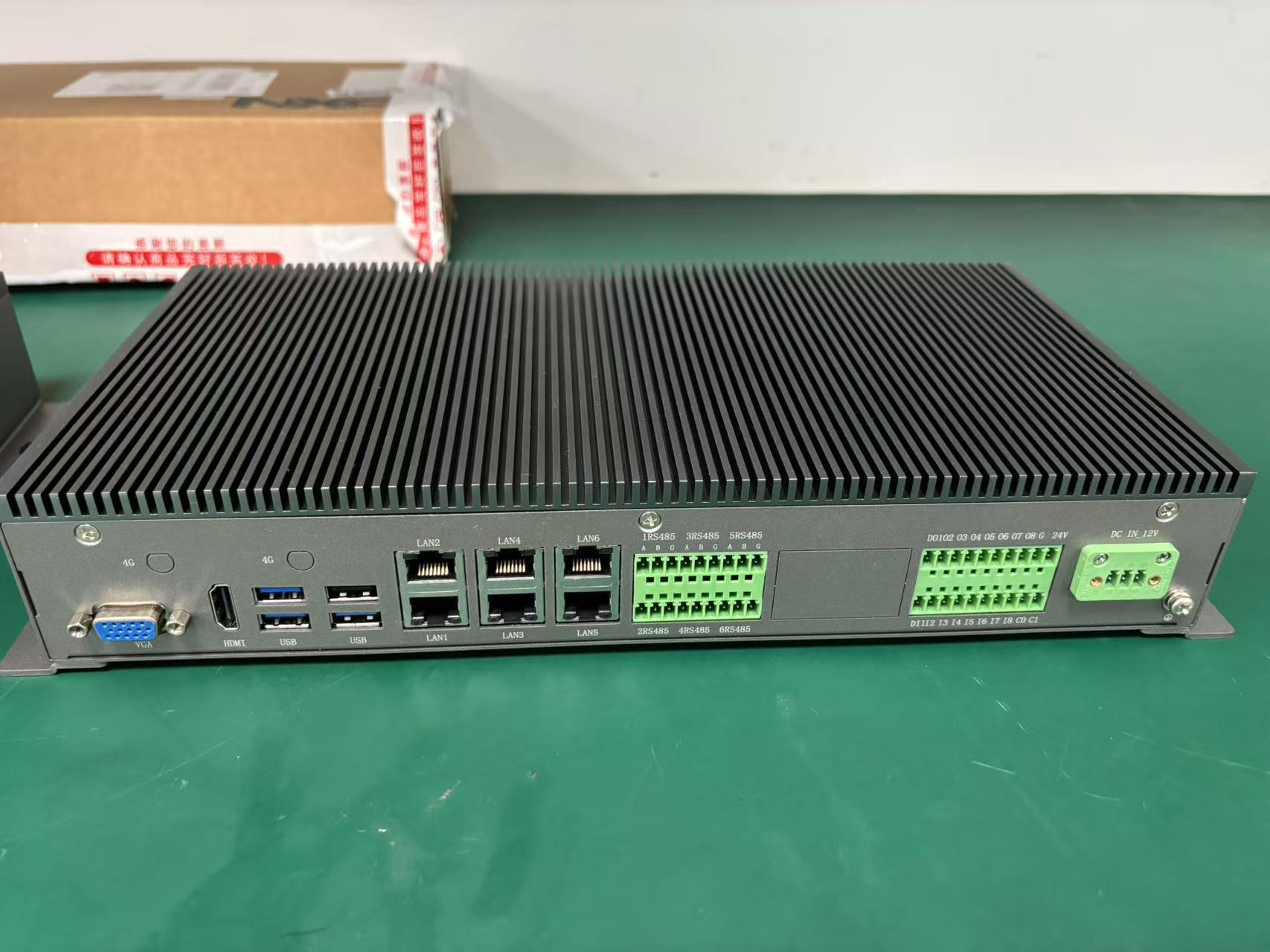

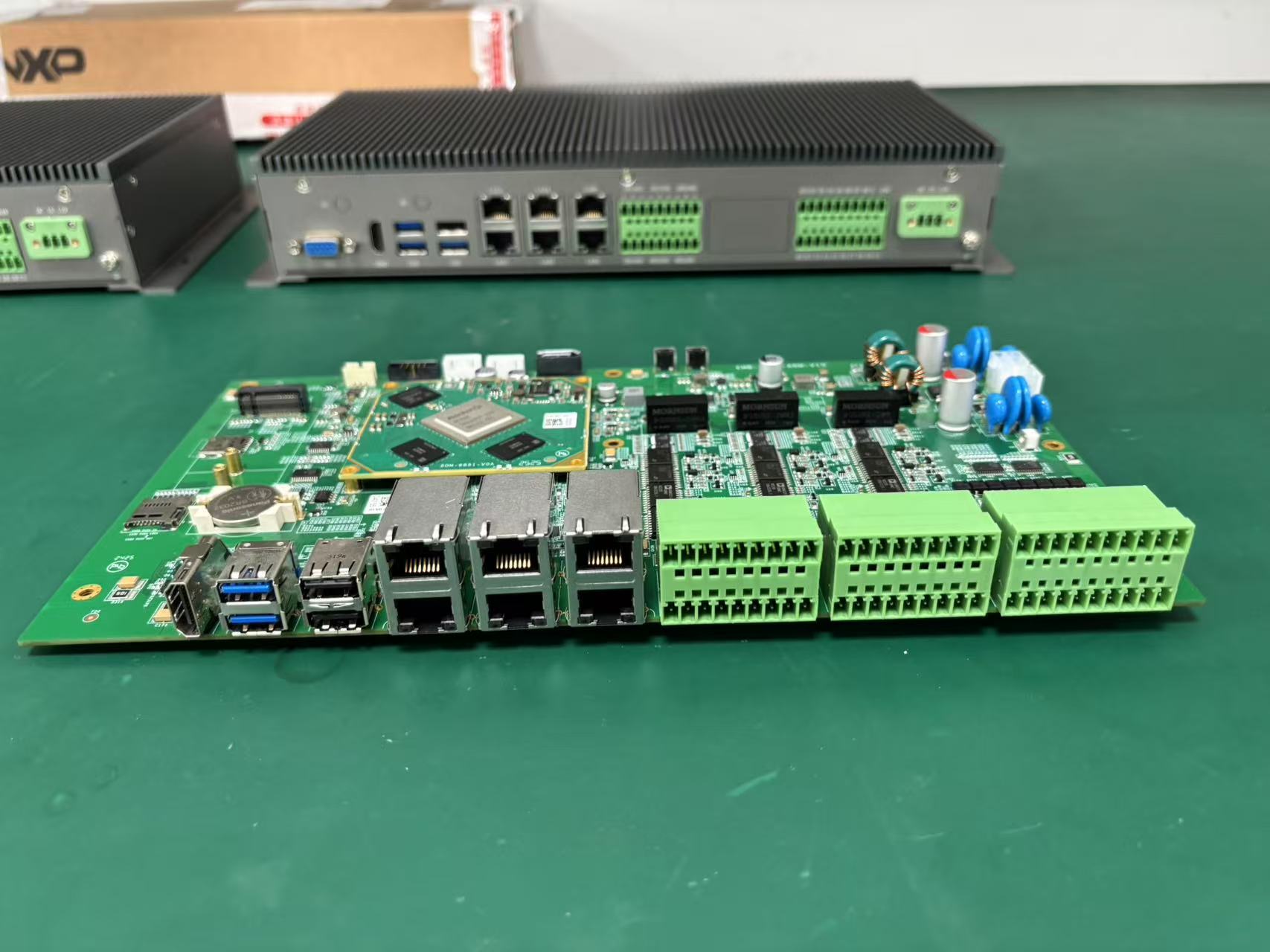

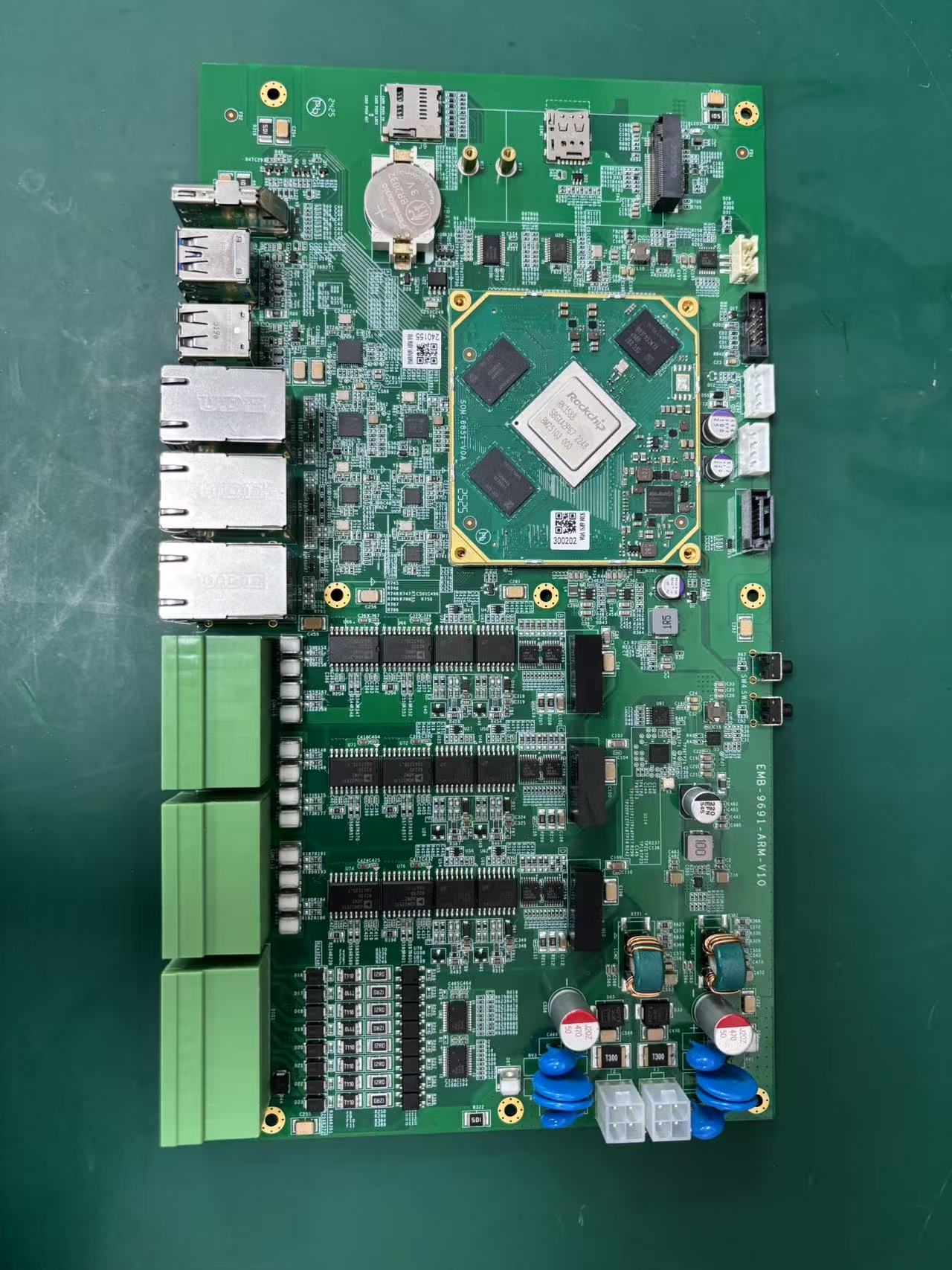

主板分为主控 CPU 板(正面) + 扩展 IO 背板(背面),采用欧式插座互连,模块化设计,方便 IO 通道灵活扩展。

2.1 核心芯片

  1. 主处理器:RK3588 配套 LPDDR4、eMMC 启动存储;输出 HDMI 显示、USB、多路网口,运行 Ubuntu/OpenWrt 嵌入式 Linux。
  2. 协处理器:Xilinx Kintex-7 FPGA 外挂 DDR3 缓存,用于缓存采集数据、运动指令缓存;所有工业差分 IO、数字输入输出全部由 FPGA 引出。
  3. 电源系统:多路隔离 DC-DC、LDO,支持宽压工业输入,FPGA 与 RK3588 电源域独立,降低数字噪声串扰。

2.2 RK3588 ↔ FPGA 互联方案(重点)

方案选用 PCIe2.1 作为高速数据通道(RK3588 原生支持 RC 模式),同时预留低速辅助接口:

  • ✅ PCIe:高速指令下发、图像 / 采集数据上行,带宽满足大规模数据交互;
  • ✅ GPIO 中断:FPGA 硬件实时中断通知 ARM(紧急报警、位置到达信号);
  • ✅ I2C:低速寄存器配置、状态查询;

不推荐单纯使用 SPI,大数据场景带宽瓶颈明显。

2.3 板载外设资源

RK3588 侧外设(上层业务)
  • 多路千兆以太网(可做 EtherCAT 主站、Modbus TCP、数据上云)
  • USB3.0、USB2.0:外接相机、U 盘、触摸屏
  • HDMI2.1:本地人机界面显示
  • 多路 RS485/RS232:对接外部传感器、变频器
  • 预留 MIPI CSI:接入工业相机做视觉检测
FPGA 侧外设(底层实时控制)

背板引出大量并行数字通道:

  • 多路差分脉冲输出(伺服驱动脉冲 + 方向)
  • 正交编码器采集通道
  • 隔离数字输入 DI、隔离数字输出 DO
  • 差分同步触发信号、硬件同步时钟 所有 IO 经过电平转换、隔离电路,提升工业环境抗干扰能力。

三、系统软件分层架构

整体软件分为三层:Linux 应用层 → RK3588 驱动层 → FPGA 逻辑层

3.1 FPGA 逻辑设计(Verilog/VHDL)

  1. PCIe DMA 控制器:实现与 ARM 之间高速数据搬运;
  2. 运动控制逻辑:脉冲发生器、位置环缓存、限位检测;
  3. IO 控制模块:DI/DO 端口寄存器映射、硬件滤波;
  4. 中断控制模块:硬件事件触发中断上报 RK3588;
  5. 寄存器地址空间规划:ARM 通过 PCIe 地址直接读写 FPGA 寄存器。

3.2 RK3588 Linux 驱动开发

  1. PCIe 驱动:基于 RK3588 PCIe RC 驱动,封装字符设备;
  2. 抽象寄存器接口:应用层统一读写 FPGA 寄存器;
  3. 中断处理:接收 FPGA 实时硬件事件,通知应用程序;
  4. DMA 数据缓冲区管理,减少内存拷贝开销。

3.3 上层应用开发

  • 方案 A:C/C++ 工业控制程序(运动控制逻辑、轨迹规划)
  • 方案 B:Python + NPU:机器视觉算法、缺陷检测
  • 方案 C:Web 服务:远程参数配置、状态监控、数据可视化
  • 支持集成 Modbus、MQTT、EtherCAT 等工业协议栈

四、典型应用场景

  1. 多轴运动控制器:FPGA 实现多路同步脉冲输出,RK3588 负责轨迹规划、视觉定位;
  2. 机器视觉一体化控制器:相机采集 + AI 检测(RK3588 NPU)+ 实时执行机构控制(FPGA);
  3. 大规模多路 IO 采集系统:FPGA 并行采集海量 DI 信号,ARM 做数据汇总、云端上传;
  4. 非标自动化设备主控、半导体测试设备、轨道交通数据采集单元

五、工程设计难点与踩坑总结

5.1 硬件层面

  1. 高速信号布线:RK3588 PCIe、DDR、FPGA DDR3 属于高速信号,必须严格遵守阻抗控制、等长布线;
  2. 电源噪声隔离:ARM 高频数字噪声容易干扰 FPGA 差分采集电路,电源域分割、磁珠隔离必不可少;
  3. IO 隔离:工业现场 ESD、浪涌严重,所有对外 IO 必须增加 TVS、隔离芯片;
  4. 复位协同 :RK3588 与 FPGA 上电复位时序需要严格匹配,避免 PCIe 链路训练失败。

5.2 软件与通信层面

  1. PCIe 链路稳定性:RK3588 PCIe RC 模式配置容易出错,设备树需要仔细调试;
  2. 实时性边界:轨迹规划等非超硬实时任务放在 ARM;脉冲生成、位置捕获必须放在 FPGA,切勿在 Linux 应用层做时序控制;
  3. 数据流设计:尽量使用 DMA 批量传输,避免频繁单次寄存器读写造成 CPU 占用过高;
  4. 时钟同步:ARM 系统时钟与 FPGA 硬件时钟做时间对齐,保证采集数据时间戳精准。

六、方案优势总结

  1. 算力分工最优:ARM 擅长操作系统、AI、网络、人机交互;FPGA 擅长硬件并行、纳秒级实时控制,取长补短;
  2. 扩展性强:底板模块化 IO 设计,可根据需求增减通道;
  3. 生态友好:RK3588 拥有成熟 Linux、开源工具链,相比纯 FPGA 方案,上层应用开发效率大幅提升;
  4. 性能上限高:PCIe 高速互联,支持视觉 + 运动控制一体化高端设备;
  5. 兼容工业标准:多路 RS485、隔离 IO、千兆网口,适配绝大多数自动化现场总线。

七、后续优化方向

  1. 尝试移植 EtherCAT 从站逻辑到 FPGA,实现硬件 EtherCAT;
  2. 增加 FPGA 硬件时间同步(PTP);
  3. 开发统一上位机调试工具,实现 FPGA 寄存器在线调试、IO 波形抓取;
  4. 适配容器化部署,RK3588 Linux 使用 Docker 隔离业务程序。

结语

RK3588 + Kintex-7 异构架构很好地平衡了软件开发效率底层实时控制性能,非常适合中高端自动化装备、视觉运动一体化设备。对于需要多路同步控制、高速采集同时搭载 AI 视觉的场景,相比单一 ARM 或单一 FPGA 方案具备明显综合优势。
