【元器件专题】初识三极管

插件三极管，这种插件封装为T0-92

三极管最常见的贴片三极管封装SOT-32封装

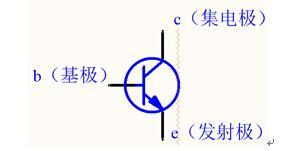

三极管在电路中的符号为：

如果是功率NPN三极管，通常是下图的符号：

三极管可以看成两个二极管，如果要把两个二极管画出来就是下图（NPN三极管）：

PNP三极管：

功率PNP三极管：

同样PNP三极管的三个引脚也可以看成内部有两个二极管，如下图：

比较方便记忆的就是NPN三极管是共阳，PNP三极管是共阴。

所以，大家用万用表就可以来判断三极管的类型。

首先要先会判断NPN还是PNP，再去判断NPN的B，C，E
