本文从基础开始，彻底拆解单片机从上电复位到 main() 函数的完整启动流程，涵盖硬件行为、启动文件（.s）逐行解读、中断向量表、堆栈初始化及常见问题。
文末附 startup_stm32f407xx.s 全部代码。
1、基础概念
1.1、字节、字、对齐
| 术语 | 大小 | 说明 |
|---|---|---|
| 字节 (Byte) | 8 位 | 最小可寻址单位 |
| 半字 (Half-word)) | 16 位（2 字节） | Cortex-M 架构支持 |
| 字 (Word) | 32 位（4 字节） | CPU 一次处理的典型数据大小 |
对齐：一个字的起始地址必须是4 的倍数（即地址末尾两位为 00）。
合法字地址：0x00000000、0x00000004、0x00000008
非法字地址：0x00000001、0x00000002、0x00000003
1.1.1、为什么需要对齐？
CPU 硬件设计为从对齐地址一次读取 4 个字节，不对齐会触发异常或降低性能。

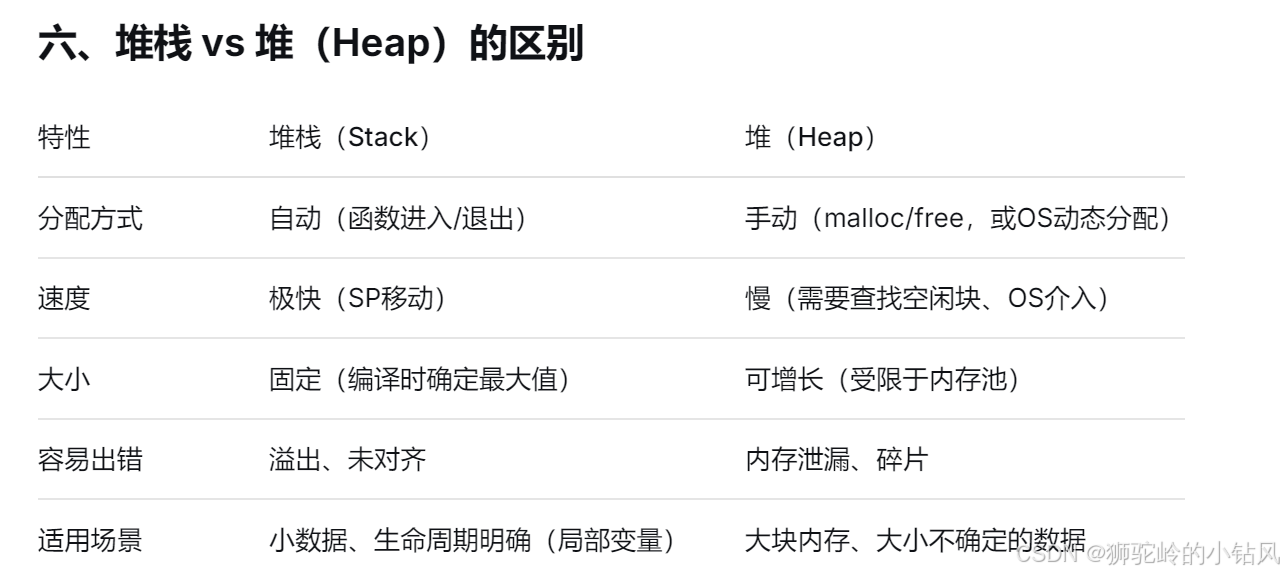

1.2、栈 (Stack) 与堆 (Heap)
1.2.1、栈： 先进后出 LIFO
用途：存放局部变量、函数返回地址、中断现场。
生长方向：向下（从高地址向低地址）。
管理方式：自动（函数调用时压栈，返回时出栈）。
寄存器：SP（栈指针）指向当前栈顶（最低地址的有效数据）。
初始化：SP 必须指向栈空间的最高地址（因为第一次压栈会先减 SP）
总结作用：
保存局部变量（自动变量）
函数调用时保存返回地址
中断发生时保存现场（寄存器、状态字）
传递函数参数（在某些调用约定中）
1.2.2、堆：
用途：动态分配内存（malloc、new）。
生长方向：向上（从低地址向高地址）。
管理方式：手动（程序员分配和释放）。
需要知道堆的起始地址和结束地址。
1.3、中断与向量表
中断：外设或内部事件请求CPU 暂停当前任务，去执行一段特定的代码（中断服务函数，ISR）。
向量表：一张存储在内存起始位置的表格，每一项是一个4 字节的函数地址。当某个中断发生时，硬件自动从表中取出对应的函数地址，然后跳转执行。
向量表的前两项是固定的：
第0 项：初始栈指针（MSP）
第1 项：复位向量（Reset_Handler 的地址）

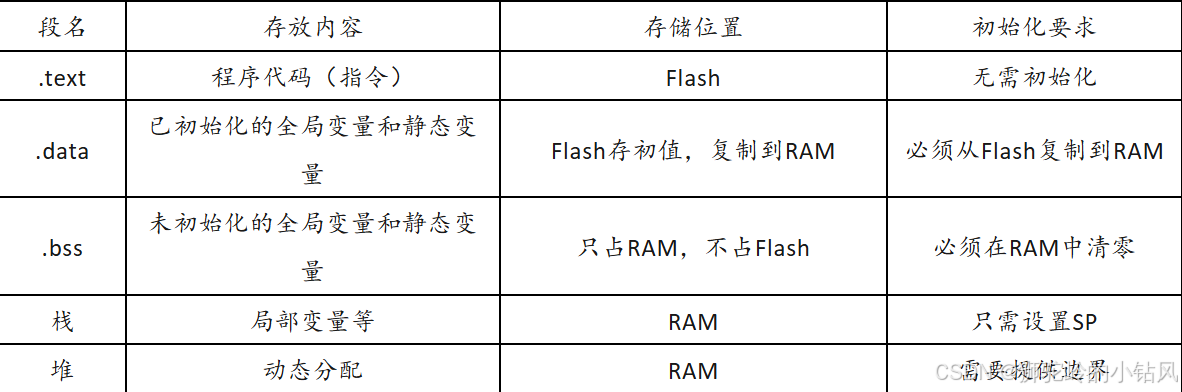

1.4、程序的内存分布（.data, .bss, .text）
C标准规定：未初始化的全局变量默认值为 0，所以 .bss 段必须清零。

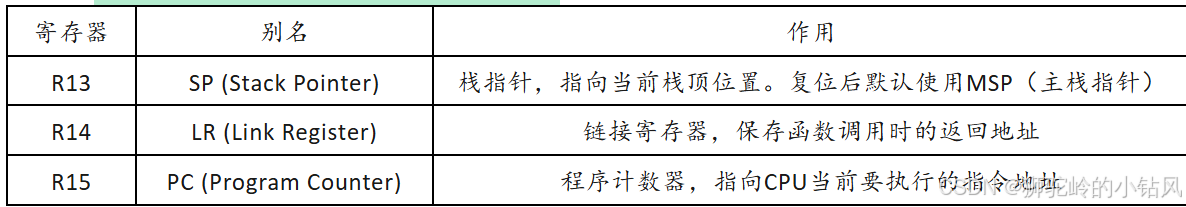

1.5、关键寄存器速览 (SP, PC, LR)
1.6、汇编语言

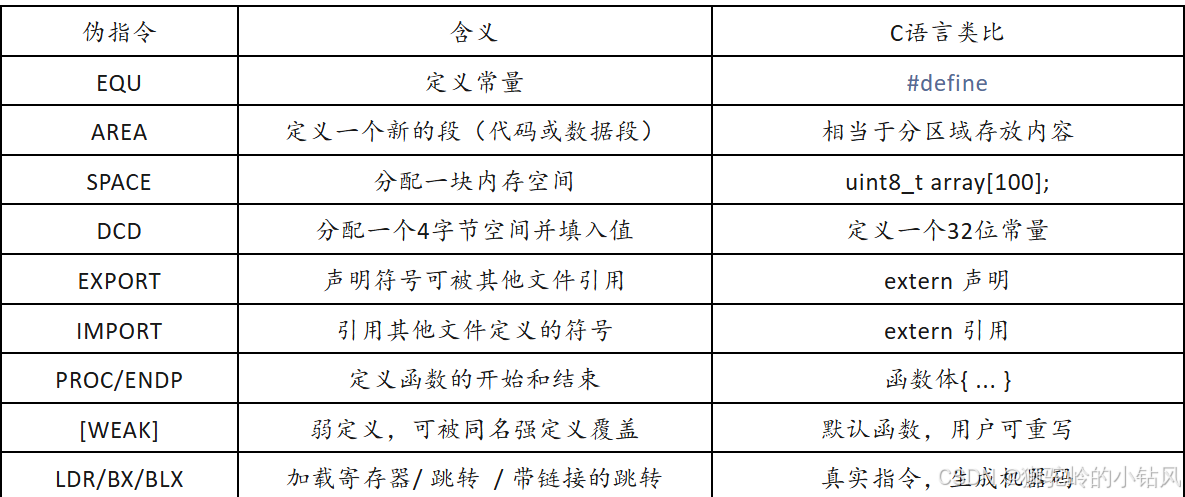

启动文件使用ARM汇编语言。主要伪指令如下：
1.7、
2、硬件复位后自动做了什么

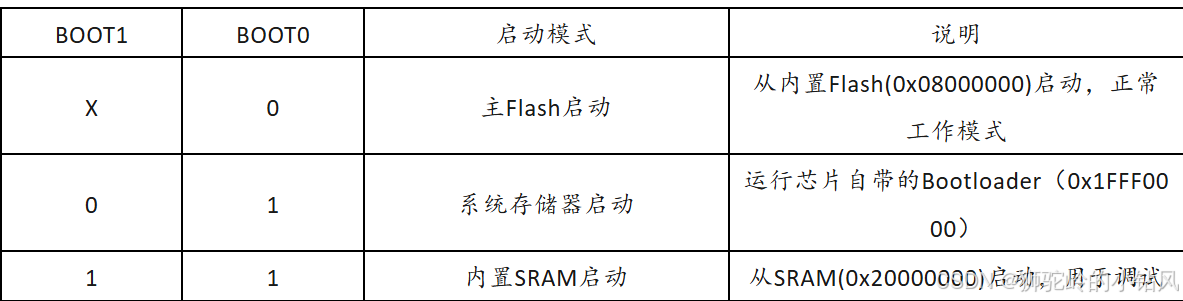

2.1、启动模式选择（BOOT引脚）
STM32上电后，通过BOOT0和BOOT1引脚决定从哪里执行代码：
复位后，硬件根据这两个引脚的电平，配置内部总线矩阵，将0x00000000 的访问重定向到对应的物理地址。
注意：这种重映射是纯硬件完成的，不需要任何软件参与。
2.2、两个固定地址
0x00000000 和 0x00000004

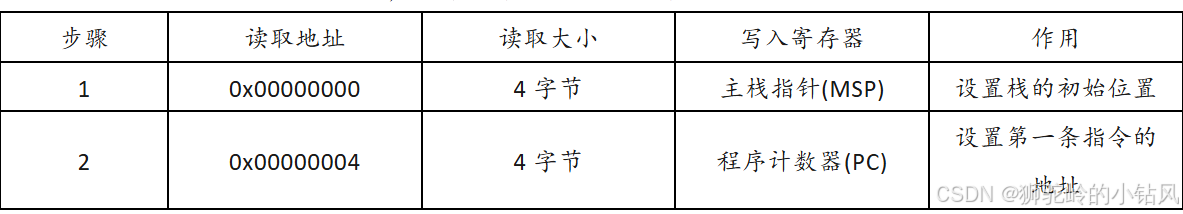

Cortex-M 处理器上电或复位时，硬件逻辑会执行以下两步（不可改变）：
2.3、硬件行为详解
第1步：从地址0x00000000读出的值，必须是一个合法的RAM地址（通常指向栈空间的最高地址）。这个值被自动写入MSP寄存器。之后任何函数调用、压栈操作都会使用这个栈指针。
第2步：从地址0x00000004读出的值，必须是可执行代码的地址（通常是Reset_Handler函数的入口）。CPU将PC设为该地址，然后开始取指执行。
在STM32 中，默认情况下： 0x00000000～ 0x07FFFFFF 是一个别名区域（Alias）。
这个区域并不对应真正的独立存储器，而是通过系统配置寄存器（SYSCFG） 或 启动引脚（BOOT） 选择映射到：
1、主Flash（0x08000000）
2、系统存储器（内置Bootloader，0x1FFF0000）
3、内部SRAM（0x20000000）
2.4、为什么是这两个地址？地址映射原理
为什么固定：这是ARM公司设计的硬件规范，所有Cortex-M芯片都遵守。
理论上，ARM 可以修改内核设计让复位向量指向 0x08000000，但这样做会破坏 Cortex-M 的统一性。
所有Cortex-M 芯片（无论哪个厂家）都遵循相同的复位向量地址规范，这样工具链（编译器、链接器）才能通用。
地址映射：Cortex-M内核复位后固定从0x00000000取指，但Flash实际物理地址是0x08000000。 STM32内部硬件会自动将0x08000000映射到0x00000000，实现"地址重映射"。
后续参考链接：单片机启动流程与 .s 文件详解
3、启动和中断向量表的关联

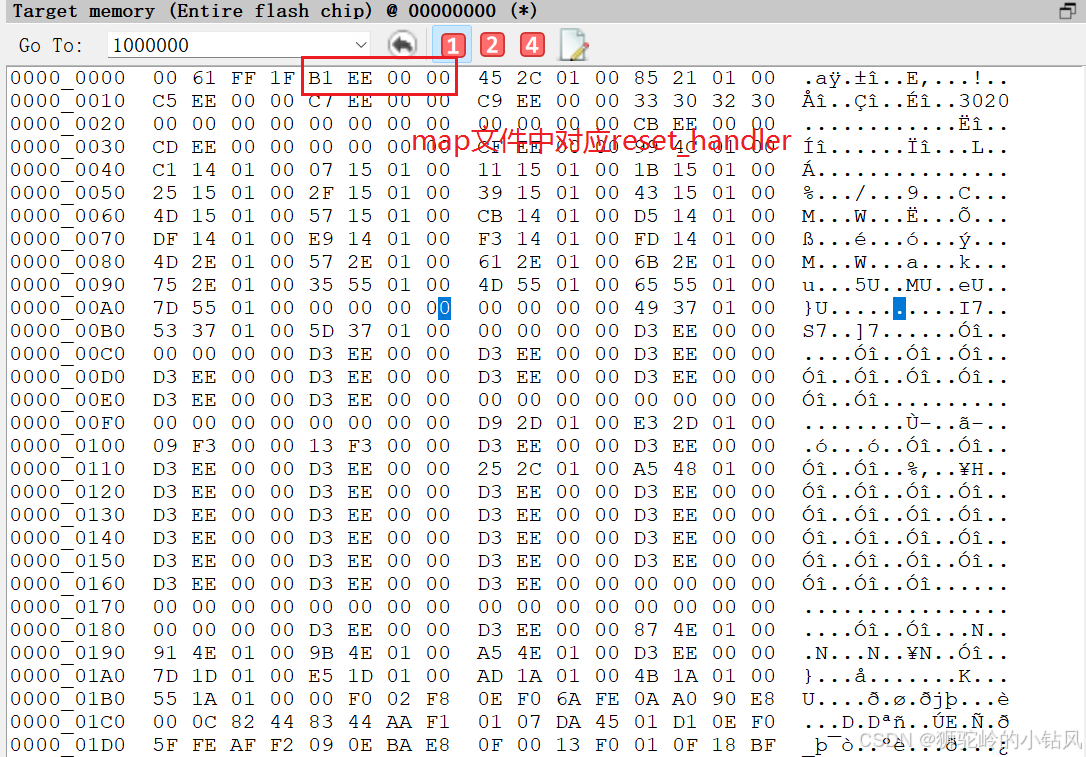

单片机复位之后，cpu默认从0地址偏移4字节(一般是中断向量表)去寻找reset_hander函数的地址（从编译生成的hex文件结合map文件可以看出来）执行；
在reset_hander函数实现中，一般会初始化sram、初始化系统时钟、最终执行到 __main, 这个时候就会开始执行唯一的 int main（void） 函数了。
调试环境，调试器（比如keil或者iar）会把core寄存器中PC指针（R15）直接指向main函数的地址。
3.1、入口地址
由此可以看出：任何程序，无论芯片中烧录了多少段代码（boot、app）,这些程序的入口地址都是中断向量表的reset_handler（比如boot跳转app，也是需要执行app的中断向量表的偏移4个字节地址的reset_handler）。
4、启动文件（.s）逐行拆解
以startup_stm32f407xx.s (MDK-ARM工具链) 为例。
4.1、文件概述
文件注释明确说明四个任务：设置初始SP、设置初始PC、建立向量表、跳转到__main。

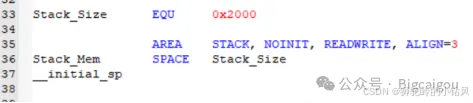

4.2、栈定义
Stack_Size EQU 0x2000
EQU，定义了一个常量Stack_Size，值为 0x2000（十六进制）即 8192 字节 = 8 KB。
AREA STACK, NOINIT, READWRITE, ALIGN=3
AREA：创建名为STACK的内存段，属性NOINIT(不初始化)、READWRITE(可读可写)、ALIGN=3(8字节对齐)。
Stack_Mem SPACE Stack_Size
SPACE指令保留一块内存空间，大小为 Stack_Size 字节。
Stack_Mem是一个标签（label），它标记这块保留空间的起始地址（也就是栈的最低地址，因为栈向下生长，起始地址是栈底）。
__initial_sp
这是一个标签，它出现在SPACE 指令的后面。因为 SPACE 分配了 Stack_Size 字节，所以 __initial_sp 指向这块空间的末尾地址（最高地址）。
4.3、栈的作用和功能是什么？
栈是RAM 中的一块特殊内存区域，由 CPU 自动管理。它的主要功能：
1、保存局部变量
函数内部定义的局部变量（非static）都存放在栈上。函数执行时分配，函数返回时自动释放。
2、保存函数返回地址
当调用一个函数时，CPU 会自动将下一条指令的地址（返回地址）压入栈中。函数执行完后，从栈中弹出该地址，继续执行调用者代码。（即所谓的先进后出）
3、保存寄存器现场
发生中断时，CPU 会自动将当前的一些寄存器（如 PC、LR、R0-R3、PSR 等）压入栈，中断服务函数执行完后弹出恢复。这叫"现场保护"。
4、传递函数参数
当参数过多或无法用寄存器传递时，剩余的参数会通过栈传递。

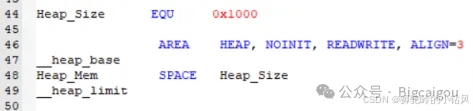

4.4、堆定义
Heap_Size EQU 0x1000
定义常量Heap_Size 为 0x1000（十六进制），即 4096 字节 = 4 KB。
AREA HEAP, NOINIT, READWRITE, ALIGN=3
创建一个名为HEAP 的内存段，属性NOINIT(不初始化)、READWRITE(可读可写)、ALIGN=3(8字节对齐)。
__heap_base
一个标签（符号），标记堆的起始地址。
Heap_Mem SPACE Heap_Size
分配Heap_Size 字节的保留空间，并将起始地址命名为 Heap_Mem。
（实际上__heap_base 和 Heap_Mem 指向同一个地址，这里重复定义是为了语义清晰）。
__heap_limit
一个标签，紧跟在分配的空间之后，标记堆的结束地址（即堆末尾的下一个字节，通常用于边界检查）。
堆的管理方式
分配：调用malloc(size) 或 new，堆管理器从空闲链表中找一块足够大的内存返回。
释放：调用free(ptr) 或 delete，将内存归还给堆管理器，以便后续重用。
碎片问题：反复分配释放可能导致内存碎片，使得大块分配失败。

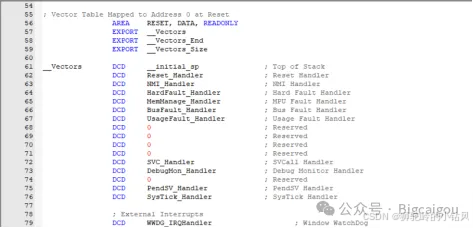

4.5、中断向量表（核心）
这里有注释其实可以看到，复位的时候，中断向量表需要在0地址。 这样bootrom启动后才可以找到用户代码。
AREA RESET, DATA, READONLY
作用：定义一个内存段（section），名字叫 RESET，属性为 DATA（数据段）、READONLY（只读）。
为什么只读：中断向量表的内容（函数地址）在程序运行过程中一般不会改变，所以放在只读的Flash 中，节省 RAM 且安全。
为什么叫RESET：这个段专门存放复位和中断向量表，链接脚本通常会把 RESET 段放在 Flash 的最开头（地址 0x08000000），以便硬件复位时能找到。
EXPORT __Vectors
EXPORT __Vectors_End
EXPORT __Vectors_Size
EXPORT：将后面的符号（标签）导出，使其可以被其他目标文件（比如 C 文件或链接脚本）引用。
__Vectors：向量表的起始地址标签。
__Vectors_End：向量表的结束地址标签。

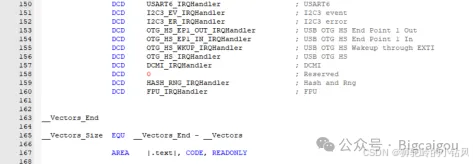

__Vectors_Size：向量表的大小（字节数），稍后会通过计算得到。
导出这些符号是为了让链接器知道向量表的位置，也方便在C 代码中（如果必要）获取向量表信息。
__Vectors DCD __initial_sp
__Vectors：标签，表示向量表的起始地址。它被 EXPORT 导出。
DCD：Define Constant Double-word --- 分配 4 字节（一个 word），并填入后面的值。这里填入的是 __initial_sp 的值（栈顶地址）。这一项是向量表的第 0 项，放在地址 0x00000000。硬件复位时会从这里读取初始栈指针。
DCD Reset_Handler
向量表的第1 项，地址 0x00000004。硬件复位时从这里读取复位函数的入口地址，并跳转执行。
下面这些都是系统异常（内核级别的异常），每个占4 字节，对应固定的异常编号。
NMI：不可屏蔽中断，通常用于紧急事件（如掉电检测）。
HardFault：硬错误，当其他错误无法处理时触发（如访问非法地址、栈溢出等）。
MemManage：存储器管理错误（MPU 保护违规）。
BusFault：总线错误（比如访问不存在的地址）。
UsageFault：用法错误（比如未对齐访问、执行未定义指令）。
这些异常的处理函数地址由芯片厂商规定位置，不能随意改变。
4.6、什么是中断向量表？
中断向量表是一张函数地址列表，存放在内存的最开头（地址 0 附近）。每个地址对应一个异常或中断的处理函数。当特定事件（比如按键按下、定时器溢出）发生时，硬件会自动从这张表中取出对应的函数地址，然后跳过去执行。
4.7、为什么需要它？
CPU 不知道你的中断处理函数放在内存的哪个位置。通过这张表，硬件可以快速找到正确的函数。
统一、固定的查表机制，使得中断响应非常快（硬件直接取地址，不需要软件判断）。
4.8、谁提供这张表？
由程序员在启动文件中用 DCD 指令填写。
由链接器将它放置在 Flash 的起始地址。
CPU 复位后，硬件就默认这张表在地址 0。

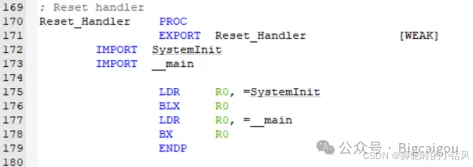

4.9、Reset_Handler 复位函数
Reset_Handler PROC
Reset_Handler：一个标签（label），表示这个函数的起始地址。这个标签会被放在中断向量表的第 1 项（地址0x00000004）。硬件复位后，程序计数器（PC）会指向这个地址，从这里开始执行。
PROC：汇编伪指令，表示一个函数（procedure）的开始。与后面的ENDP 配对使用，用于标记函数的范围。它不影响生成的机器码，但有助于调试器和汇编器生成正确的符号信息。
EXPORT Reset_Handler [WEAK]
EXPORT：将符号Reset_Handler 导出，使其可以被其他目标文件（比如链接脚本或 C 文件）引用。
[WEAK]：表示弱定义 。意思是：如果其他目标文件中有一个同名的强符号（比如你在 C 文件中写了void Reset_Handler(void) {...}），链接器会优先使用那个强符号，而忽略这个弱定义。
通常我们不会在C 中重新定义 Reset_Handler，所以这个弱定义生效。 弱定义的好处是允许用户覆盖默认行为（例如需要先执行某些特殊初始化再进入标准流程）。
IMPORT SystemInit
IMPORT：声明一个外部符号SystemInit，它不在本文件中定义，而是来自其他目标文件（通常是 system_stm32f4xx.c 或库文件）。链接器会在链接时找到这个符号的实际地址，并填入所有引用它的地方。
SystemInit的作用：配置系统时钟（如 PLL）、初始化 Flash 等待周期、设置向量表偏移等。这是运行 C 代码前的必要步骤。如果没有这一步，CPU 可能运行在慢速内部时钟（HSI），某些外设无法正常工作。
IMPORT __main
同样导入外部符号__main。
注意：__main不是你的 main 函数，它是 C 标准库的初始化入口函数。
__main负责：
复制.data 段（已初始化的全局变量）从 Flash 到 RAM。
清零.bss 段（未初始化的全局变量）。
初始化堆（设置__heap_base 和 __heap_limit）。
最后调用你的main() 函数。
如果不经过__main 直接跳转到 main，全局变量不会初始化，程序行为不可预测。
LDR R0, =SystemInit
LDR：Load Register，将数据加载到寄存器。这里有一个等号=，表示伪指令，意思是"将 SystemInit 的地址加载到 R0"。其实就是执行这个函数。
总结：
Reset_Handler是复位后的第一个函数，它先调用 SystemInit 配置系统时钟，再跳转到 __main 完成 C 环境初始化，最终进入你的 main() 函数；PROC/ENDP 定义函数边界，EXPORT [WEAK] 允许用户覆盖，IMPORT 引入外部符号，LDR 加载地址，BLX 调用并返回，BX 最终跳转不返回。

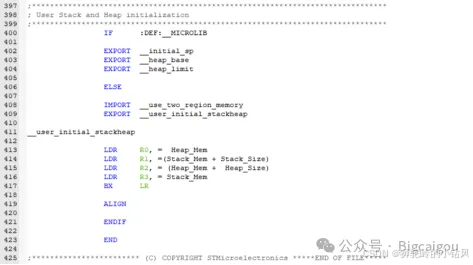

4.10、堆栈初始化（__user_initial_stackheap）
4.11、两大核心原理
4.11.1、核心一：硬件从固定地址取 SP 和 PC
CPU上电后，强制从地址0x00000000取栈顶，从0x00000004取第一条指令地址。
为什么这样设计：
硬件无法预知程序需要多大栈、代码从哪开始。通过固定地址读取配置，把灵活性交给软件。
程序员要做的事：
在启动文件中定义__initial_sp和Reset_Handler，并确保它们被放在向量表头两项。
如果放错会怎样：
栈顶指向非法地址或复位入口指向非代码区-> HardFault。
4.11.2、核心二：C 语言需要提前初始化全局变量和堆栈
在main()执行前，必须完成.data段复制、.bss段清零、堆栈设置。
为什么需要：
已初始化的全局变量初值存在Flash，必须搬到RAM才能使用。
未初始化的全局变量默认0，必须把对应RAM区域清零。
堆栈必须知道边界，否则malloc和函数调用会崩溃。
谁来负责：
C标准库的__main函数。启动文件必须在Reset_Handler中跳转到__main，而不是直接跳到main。
如果跳过__main会怎样：
全局变量值为随机数，malloc无法使用，程序出现问题。

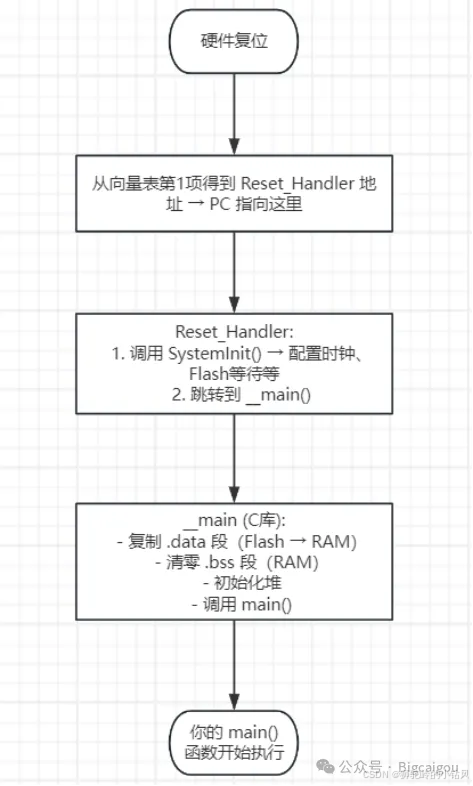

4.12、单片机启动流程总结
4.12.1、硬件自动阶段（复位序列）
内核硬件强制从地址0x00000000 读取 4 字节，写入主栈指针（MSP）。
从地址0x00000004 读取 4 字节(reset_handler)，写入程序计数器（PC）。
这两个地址的内容由启动文件中的向量表提供，并通过芯片内部的地址映射（Flash 物理地址0x08000000 别名到 0x00000000）实现。
4.12.2、启动代码阶段（Reset_Handler）
CPU 跳转到Reset_Handler 函数（汇编实现）。
首先调用SystemInit()，完成系统时钟、Flash 等待周期等关键初始化。
随后跳转到C 标准库入口__main（非用户 main）。
4.12.3、C 运行时环境初始化（__main）
将.data 段（已初始化全局/静态变量）从 Flash 复制到 RAM。
将.bss 段（未初始化全局/静态变量）在 RAM 中清零。
根据是否使用微库（__MICROLIB），通过__user_initial_stackheap 函数或直接使用导出的 __heap_base/__heap_limit 符号初始化堆管理器。
4.12.4、进入用户应用程序
__main最后调用用户定义的 main() 函数，从此应用程序获得控制权。
若使能了中断，当外设或内核异常发生时，硬件自动查向量表并跳转到对应的处理函数；
未实现的中断将陷入弱定义死循环（B .）。
4.13、__main原型为什么找不到
因为这个函数并不是由你编写的源代码编译而来，而是编译器（Arm Compiler）在链接阶段自动生成的。它不存在于任何 .c 或 .h 文件中，而是以二进制形式直接嵌入到链接后的可执行文件里。
__main 实际上是用汇编实现的。
ARM 官方文档中指出，__main 是 C 库的入口点，它负责执行以下标准操作：
将 RO（只读）和 RW（可读写）段从加载地址复制到执行地址
解压压缩的数据段
将 ZI（零初始化）段清零
最后跳转到 __rt_entry
