1. 行为型设计模式（Behavioral Pattern）

行为型模式关注对象之间如何分配职责。

行为型模式会帮助我们安排这些对象之间的职责关系。把某种行为封装到一个对象里或者把请求委托给这个对象处理。

行为型模式也关注对象之间如何连接和交互。对象之间需要互相通信，但不能依赖得太死，也就是低耦合（loosely coupled）。

具体实现和客户端代码之间应该保持低耦合，这样可以避免硬编码（hard coding）和强依赖（dependencies）。

包含以下几种模式：

责任链模式（Chain of Responsibilities）
创建一条由多个对象组成的处理链，请求会沿着这条链依次传递，直到有对象能够处理它。
就像客服系统，如果普通客服处理不了，就交给高级客服。高级客服处理不了，再交给技术专家。
适用场景：审批流程、异常处理、客服工单、权限验证、日志处理。
命令模式（Command）
命令模式会把一个请求封装成一个命令对象，然后交给调用者，由调用者再把命令交给合适的对象执行。
例如遥控器，用户按下按钮时，按钮本身不知道怎么开灯，它只执行命令对象。命令对象再去调用电灯的开灯方法。
适用场景：遥控器按钮、撤销和重做、任务队列、菜单操作、事务操作。
解释器模式（Interpreter）
解释器模式用于解释语言或表达式。它会定义一套解释规则，然后根据上下文对表达式进行解释和计算。
程序可以根据提前定义好的规则，解释这些表达式的含义。
适用场景：表达式计算、规则引擎、简单脚本语言、SQL 条件解析、数学表达式解析。
迭代器模式（Iterator）
迭代器模式用于按顺序访问集合对象中的元素，同时不需要暴露集合内部的具体结构。
这样可以一个一个访问集合里的元素，但不需要知道集合内部是数组、链表，还是其他结构。
适用场景：遍历数组、遍历列表、遍历树结构、遍历集合对象。
状态模式（State Pattern）
在状态模式中，一个对象的行为会随着它内部状态的变化而变化。
例如一个订单系统，有以下状态：

未支付状态：可以付款，可以取消
已支付状态：可以发货，不可以重复付款
已发货状态：可以确认收货，不可以取消
已完成状态：不能再修改

因此就是：

复制代码

Order 订单对象
PendingState 未支付状态
PaidState 已支付状态
ShippedState 已发货状态

所以适用场景有：订单状态、游戏角色状态、播放器状态、电梯状态、网络连接状态。

策略模式（Strategy Pattern）
策略模式用于在程序运行时改变对象的行为。
它会把不同的算法或行为封装成不同的策略类，然后由上下文对象在运行时选择使用哪一种策略。
例如支付系统可以选择不同的执行方式。

PayPal 支付策略
CreditCard 信用卡支付策略
Crypto 加密货币支付策略

电商系统只需要调用

java 复制代码

paymentStrategy.pay(amount);

至于具体用 PayPal、信用卡还是加密货币，可以在运行时决定。

适用场景：不同支付方式、不同排序算法、不同折扣规则、不同导航路线、不同攻击方式。

访问者模式（Visitor Pattern）

访问者模式会把一组操作放到访问者（Visitor）类中，让访问者去作用于不同的元素对象。这样元素对象本身不用频繁修改，新增操作时可以通过增加新的访问者来完成。

例如我们有一组不同的文件：PDF、Word、Excel。

我们要对它们做出不同操作：导出操作、打印操作、压缩操作、统计字数操作。

如果把所有操作都写进每个文件类里，文件类会越来越复杂。

所以访问者模式可以写成 ExportVisitor（导出访问者）、PrintVisitor（打印访问者）、CompressVisitor（压缩访问者），然后让访问者去访问不同文件对象并执行对应操作。

适合场景：对象结构比较稳定、操作经常增加、需要对一组对象执行不同操作。
中介者模式（Mediator Pattern）

中介者模式通过一个中介类，帮助多个类之间进行通信。

当很多对象之间需要互相通信时，如果它们彼此直接调用，关系会很复杂。

假设我们现在有4个对象，如果希望它们相互通信，那就要有6种组合，而中介者模式会增加一个中介者（Mediator），所有对象都通过中介者通信。

用户之间不需要一个个直接发送消息，所有消息都交给聊天室服务器转发。

适用场景：聊天室、航空塔台调度、GUI 组件交互、多人游戏房间、系统模块之间通信。
观察者模式（Observer Pattern）

当对象之间存在一对多关系时，可以使用观察者模式来管理对象之间的依赖关系。

一个对象状态变化后，需要通知多个对象。

例如：公众号发布新文章，所有订阅者收到通知。

这里：

公众号：Subject，被观察对象
订阅者：Observer，观察者

当公众号更新内容时，所有订阅者都会收到通知。

适用场景是一个对象变化，需要通知多个对象，对象之间是一对多关系，不希望通知逻辑写死在具体类中。

1.1 责任链模式（Chain of Responsibility）

一个请求来了以后，不一定由第一个对象处理。如果第一个对象处理不了，就交给下一个对象。

每个服务只负责一种特定职责。

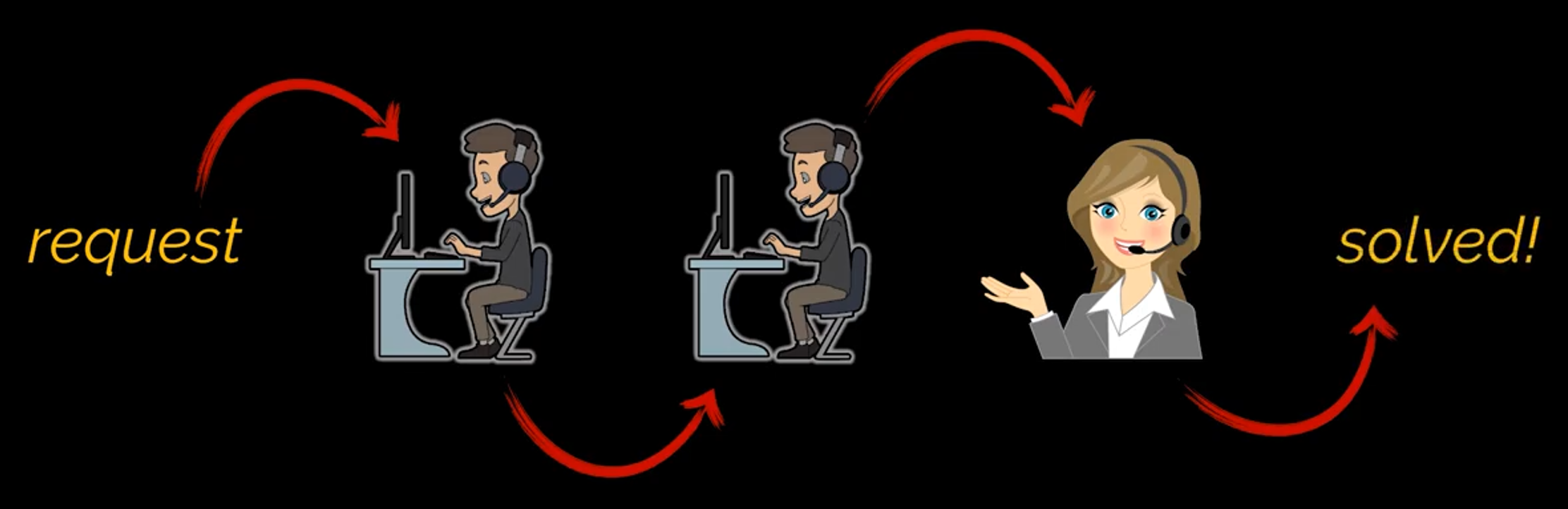

如上图所示，如果普通客服处理不了，就把请求转给技术客服。技术客服处理不了，再转给主管。

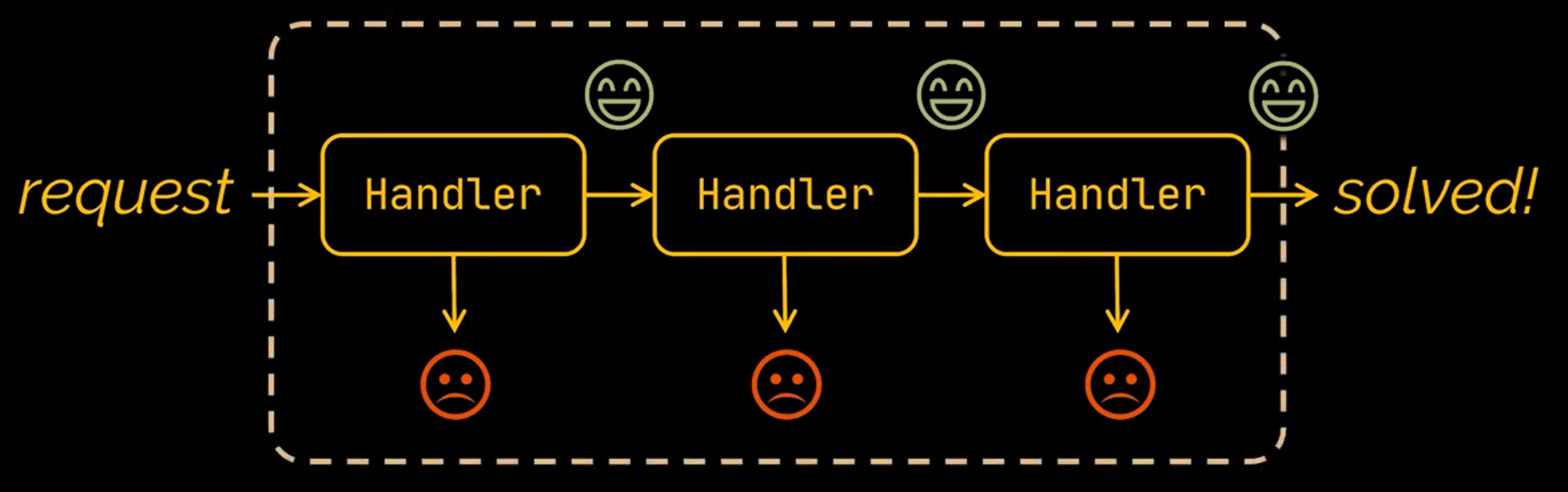

它的核心思想是：客户端发出一个请求，请求会被传给一条处理对象组成的链。链上的每个对象自己判断能不能处理这个请求。如果能处理，就处理；如果不能处理，就传给下一个对象。

每个 Handler 都有两个选择：能处理------处理请求；不能处理------传给下一个 Handler。

最后某个 Handler 处理成功。

责任链模式用于实现软件设计中的低耦合。客户端发出的请求会被传递给一条对象链，由这条链上的对象来处理链中的每个对象会自己判。

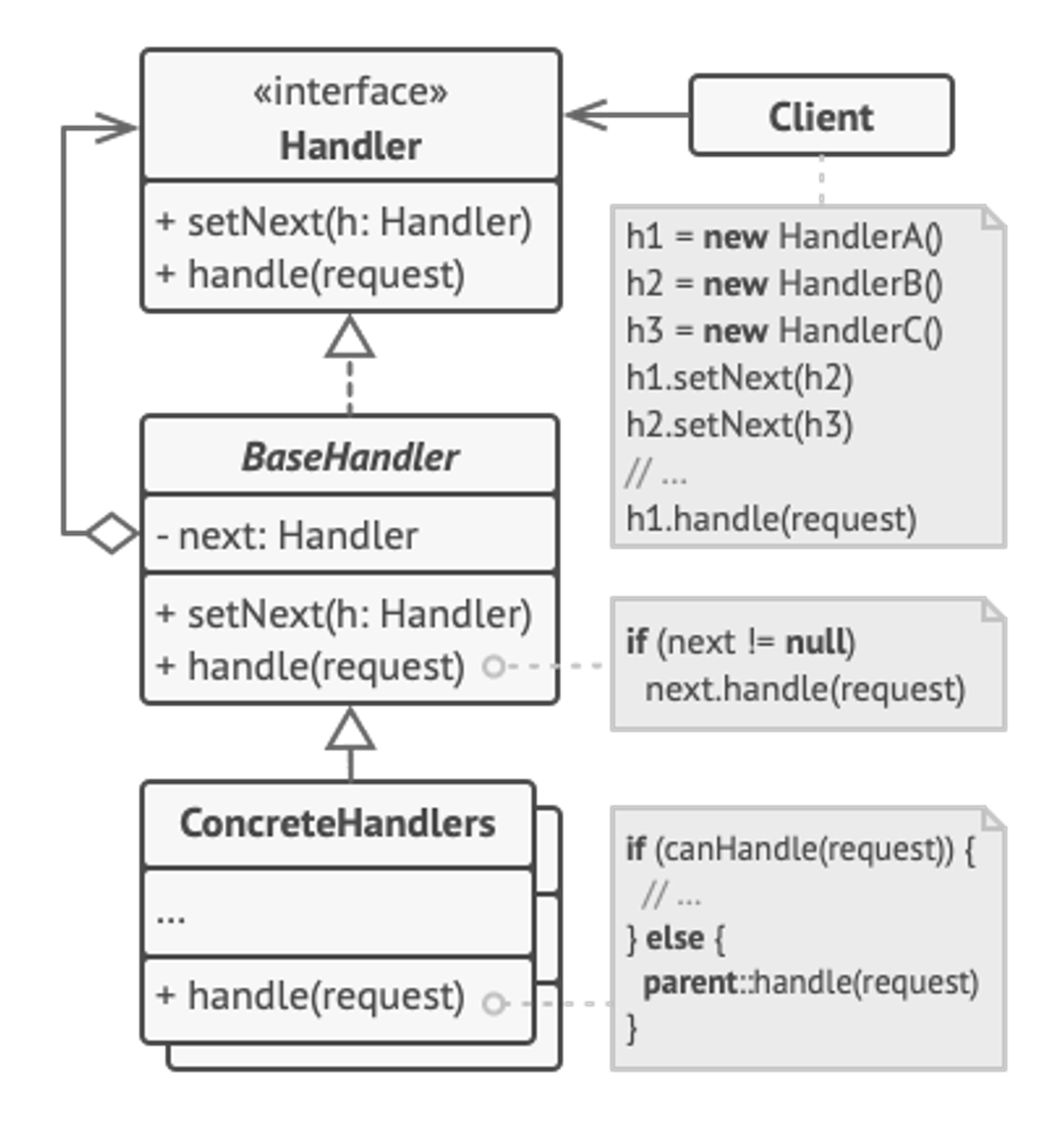

1.1.1 关键组成部分

责任链模式一般由 4 个角色组成：

处理者接口（Handler）
Handler 定义处理请求的方法接口，有时也会定义设置下一个处理者的方法接口。
代码通常长这样：

java 复制代码

interface Handler {
    void setNext(Handler handler);

    void handle(Request request);
}

它规定了每个处理者都必须有两个能力：

复制代码

1. handle(request)：处理请求
2. setNext(handler)：设置下一个处理者

基础处理者（BaseHandler）
BaseHandler 是一个可选的抽象类，通常作为具体处理者的父类。它会写一些所有具体处理者都需要的通用代码。
比如每个处理者都需要保存下一个处理者：

java 复制代码

abstract class BaseHandler implements Handler {
    protected Handler next;

    @Override
    public void setNext(Handler handler) {
        this.next = handler;
    }

    @Override
    public void handle(Request request) {
        if (next != null) {
            next.handle(request);
        }
    }
}

如果当前处理者处理不了请求，就可以调用：

java 复制代码

next.handle(request);

把请求传给下一个处理者。

具体处理者（ConcreteHandler）
ConcreteHandler 是真正处理请求的类。它们按照某种顺序连接在责任链中，每个具体处理者负责实际的请求处理逻辑。
比如审批流程：

TeamLeaderHandler：处理小额审批
ManagerHandler：处理中等金额审批
DirectorHandler：处理大额审批

代码逻辑通常是：

java 复制代码

class ManagerHandler extends BaseHandler {
    @Override
    public void handle(Request request) {
        if (request.getAmount() <= 5000) {
            System.out.println("Manager handled the request");
        } else {
            super.handle(request);
        }
    }
}

这样当自己处理不了，就会通过前面的 BaseHandler 交给下一个处理者 next。

客户端（Client）
Client 是请求的发起者。它会访问责任链中的第一个处理者，并且可以静态或动态地组装这条处理链。
例如：

java 复制代码

Handler h1 = new TeamLeaderHandler();
Handler h2 = new ManagerHandler();
Handler h3 = new DirectorHandler();

h1.setNext(h2);
h2.setNext(h3);

h1.handle(request);

客户端只需要把请求交给链的第一个对象：

java 复制代码

h1.handle(request);

至于最后是谁处理的，客户端不用关心。

1.1.2 示例1

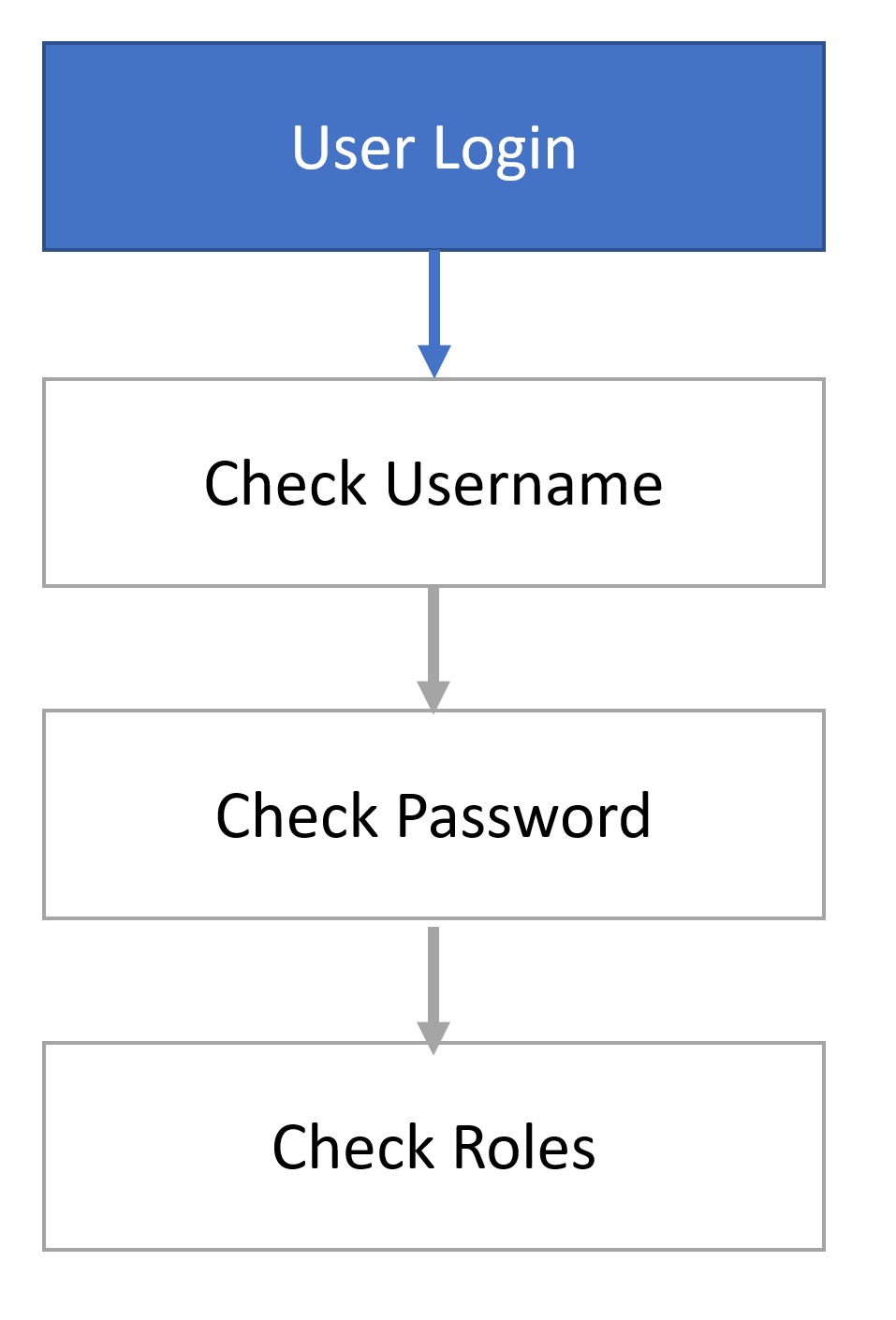

我们以责任链模式在用户登录认证和权限校验中的应用为例。

这个过程可以分为三步：

检查用户输入的用户名是否存在。
检查用户输入的密码是否和该用户名匹配。
检查该用户绑定的角色。

这正好符合责任链模式，因为这里一个请求沿着一条处理链依次传递，每个处理者只负责一个检查任务，当前处理者通过后，再交给下一个处理者，当前处理者失败，就直接停止。

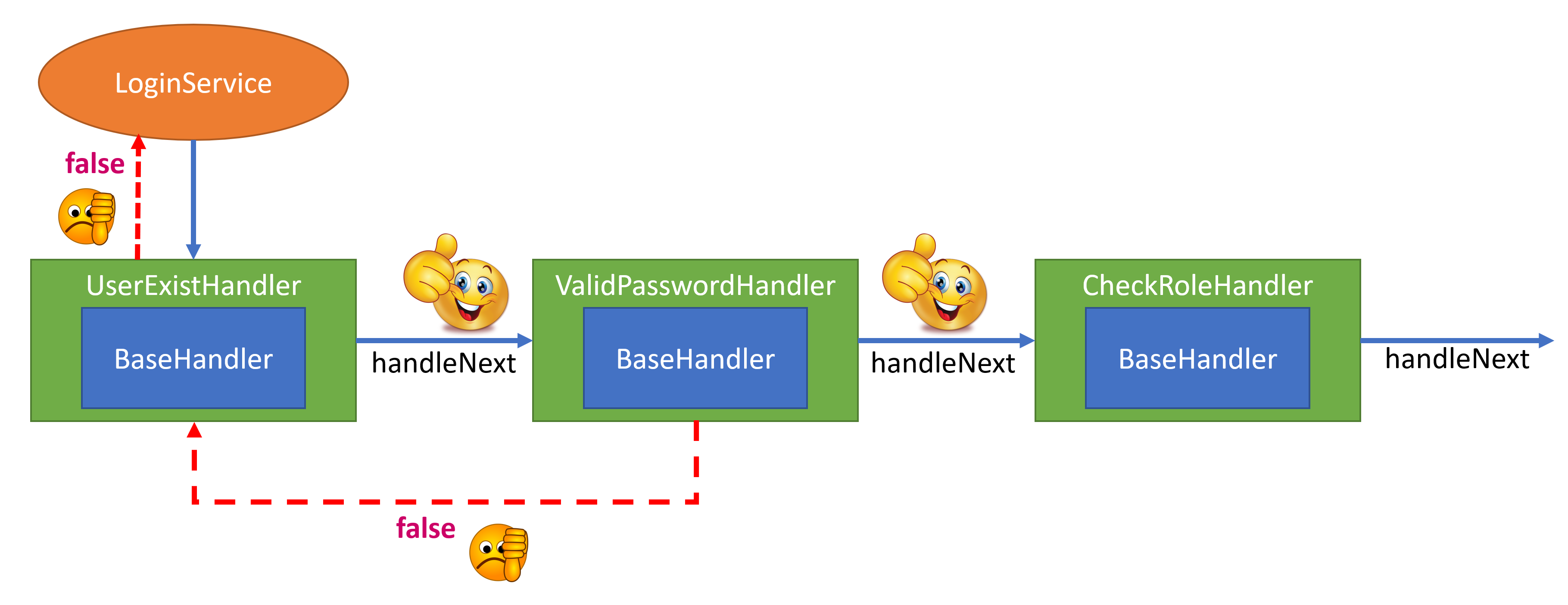

如下图所示。

逻辑如下：

LoginService→UserExistHandler,用户名存在才继续→ValidPasswordHandler,密码正确才继续→CheckRoleHandler,权限正确才通过

每一步都有两种结果：

检查通过：调用 handleNext，进入下一步。

检查失败：返回 false，流程结束。

参考的代码如下：

Handler 接口：

java 复制代码

public interface Handler {
    void setNext(Handler handler);

    boolean process(User user);
}

BaseHandler 抽象类：

java 复制代码

public abstract class BaseHandler implements Handler {
    private Handler next;

    @Override
    public void setNext(Handler handler) {
        this.next = handler;
    }

    protected boolean handleNext(User user) {
        if (next == null) {
            return true;
        }

        return next.process(user);
    }
}

UsernameExistsHandler：

java 复制代码

public class UsernameExistsHandler extends BaseHandler {

    @Override
    public boolean process(User user) {
        if (!usernameExists(user)) {
            System.out.println("Username does not exist");
            return false;
        }

        return handleNext(user);
    }

    private boolean usernameExists(User user) {
        return true;
    }
}

PasswordCorrectHandler：

java 复制代码

public class PasswordCorrectHandler extends BaseHandler {

    @Override
    public boolean process(User user) {
        if (!passwordCorrect(user)) {
            System.out.println("Password is incorrect");
            return false;
        }

        return handleNext(user);
    }

    private boolean passwordCorrect(User user) {
        return true;
    }
}

RoleExistsHandler：

java 复制代码

public class RoleExistsHandler extends BaseHandler {

    @Override
    public boolean process(User user) {
        if (!hasRole(user)) {
            System.out.println("User does not have requested roles");
            return false;
        }

        return handleNext(user);
    }

    private boolean hasRole(User user) {
        return true;
    }
}

LoginService：

java 复制代码

public class LoginService {
    private Handler handlerChain;

    public LoginService() {
        Handler usernameHandler = new UsernameExistsHandler();
        Handler passwordHandler = new PasswordCorrectHandler();
        Handler roleHandler = new RoleExistsHandler();

        usernameHandler.setNext(passwordHandler);
        passwordHandler.setNext(roleHandler);

        this.handlerChain = usernameHandler;
    }

    public boolean login(User user) {
        return handlerChain.process(user);
    }
}

Authentication 测试类：

java 复制代码

public class Authentication {
    public static void main(String[] args) {
        LoginService loginService = new LoginService();

        User user = new User("username", "password", "role");

        boolean result = loginService.login(user);

        if (result) {
            System.out.println("Login successful");
        } else {
            System.out.println("Login failed");
        }
    }
}

1.1.3 注意点

客户端可以决定责任链中各个处理者的顺序，然后把请求发送给链上的第一个处理者。
例如登录验证：

java 复制代码

usernameHandler.setNext(passwordHandler);
passwordHandler.setNext(roleHandler);

客户端只需要调用第一个处理者。

每个 Handler 负责自己的处理逻辑，每个类只负责一个任务，这样代码结构更清楚。
每个处理者都应该保存对下一个处理者的引用，这样才能把请求继续传下去。
创建责任链时必须仔细，否则可能出现的问题有某个 Handler 没有被连接到责任链里、整个责任链中没有任何 Handler 能处理这个请求。
还有一种情况是所有 Handler 都处理不了请求，最后没有处理结果。所以最好在链尾加一个默认处理逻辑，例如：

java 复制代码

if (next == null) {
    System.out.println("No handler can process this request.");
}

责任链模式有利于实现低耦合，但它也有代价。

优点：

客户端不需要知道具体由哪个 Handler 处理请求
每个 Handler 只负责自己的任务
可以灵活调整处理顺序

缺点：

可能会产生很多 Handler 类
如果很多 Handler 代码相似，会造成重复代码
后期维护成本可能增加

所以实际开发中，通常会加一个 BaseHandler 抽象类，把公共代码抽出来，正如前面示例中的：

java 复制代码

public abstract class BaseHandler implements Handler {
    private Handler next;

    public void setNext(Handler next) {
        this.next = next;
    }

    protected void handleNext(User user) {
        if (next != null) {
            next.process(user);
        }
    }
}

1.1.4 优点

我们单独再整理一遍责任链模式的优点。

降低耦合（Reduced Coupling）
责任链模式可以让客户端不用知道到底是哪个对象最终处理了请求。
增加灵活性（Added Flexibility）
可以灵活地添加、删除或改变处理者的顺序。
比如我们刚刚的登录流程如果想添加一个验证码检查，只需要新增一个 CaptchaHandler，然后调整链的连接顺序即可。
清晰的顺序流程（Clear Sequential Process）
责任链模式可以让处理顺序非常清楚。
简化代码（Simplicity）
责任链模式可以避免使用大量复杂的 if else 条件判断。
如果不用责任链，前面的示例代码可能写成：

java 复制代码

if (checkUsername(user)) {
    if (checkPassword(user)) {
        if (checkRole(user)) {
            System.out.println("Login success");
        }
    }
}

关注点分离（Separation of Concerns）
每个处理者都是相对独立的，不需要知道其他处理者内部是怎么实现的。

1.1.5 应用

当程序需要处理多种不同类型的请求，而且这些请求的类型和处理顺序在一开始并不完全确定时，可以使用责任链模式。

当多个处理步骤必须按照特定顺序执行时，可以使用责任链模式。

例如我们刚刚的登陆验证示例。

当处理者集合和处理顺序可能在程序运行时发生变化时，可以使用责任链模式。

例如我们刚刚的登陆验证示例可以再添加验证码验证和二次验证，责任链模式可以比较方便地添加、删除、调整这些 Handler。

1.1.6 示例2

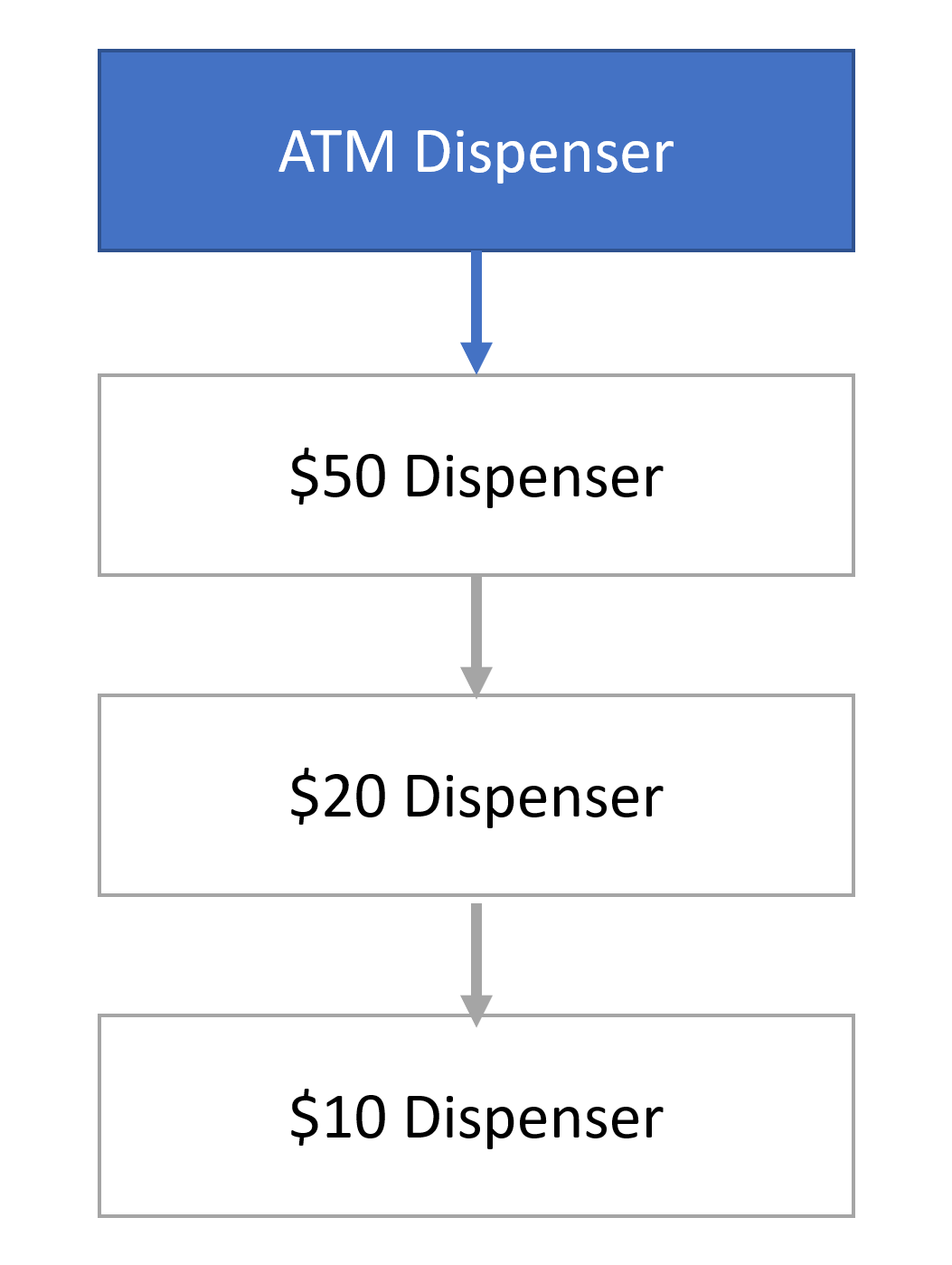

我们再通过 ATM 取款机的出钞问题来使用责任链模式。

在 ATM 取款机中，用户输入想要取出的金额，机器会按照已有面额的纸币进行出钞，比如 $50、$ 20、$10。

如果用户输入的金额不是 10 的倍数，就报错。

这个问题当然可以直接写在一个方法里解决，但这样代码复杂度会增加，而且耦合度会变高。

示例代码：

Handler 接口：

java 复制代码

public interface Handler {
    public Handler setNextHandler(Handler handler);

    public void dispense(double amount);
}

BaseDispenser：

java 复制代码

abstract class BaseDispenser implements Handler {
    protected Handler nextHandler;
    protected int denomination;

    public BaseDispenser(int denomination) {
        this.denomination = denomination;
    }

    @Override
    public Handler setNextHandler(Handler handler) {
        this.nextHandler = handler;
        return handler;
    }

    @Override
    public void dispense(double amount) {
        if (amount >= denomination) {
            int numberOfNotes = (int) (amount / denomination);
            double remainingAmount = amount % denomination;

            System.out.println("Dispense " + numberOfNotes + " note(s) of $" + denomination);

            if (remainingAmount > 0) {
                handleNext(remainingAmount);
            }
        } else {
            handleNext(amount);
        }
    }

    protected void handleNext(double amount) {
        if (nextHandler != null) {
            nextHandler.dispense(amount);
        } else {
            System.out.println("Cannot dispense remaining amount: $" + amount);
        }
    }
}

具体 Handler：

java 复制代码

class Dollar50Dispenser extends BaseDispenser {
    public Dollar50Dispenser() {
        super(50);
    }
}

class Dollar20Dispenser extends BaseDispenser {
    public Dollar20Dispenser() {
        super(20);
    }
}

class Dollar10Dispenser extends BaseDispenser {
    public Dollar10Dispenser() {
        super(10);
    }
}

所以对应的客户端：

java 复制代码

class ATMDispenser {
    private Handler chain;

    public ATMDispenser() {
        Handler dollar50 = new Dollar50Dispenser();
        Handler dollar20 = new Dollar20Dispenser();
        Handler dollar10 = new Dollar10Dispenser();

        dollar50.setNextHandler(dollar20);
        dollar20.setNextHandler(dollar10);

        this.chain = dollar50;
    }

    public void dispense(double amount) {
        if (amount <= 0) {
            System.out.println("Amount must be greater than 0.");
            return;
        }

        if (amount % 10 != 0) {
            System.out.println("Error: Amount must be a multiple of 10.");
            return;
        }

        System.out.println("ATM starts dispensing $" + amount);
        chain.dispense(amount);
    }
}

测试类：

java 复制代码

public class Main {
    public static void main(String[] args) {
        Scanner scanner = new Scanner(System.in);
        ATMDispenser atm = new ATMDispenser();

        System.out.print("Enter amount to withdraw: ");
        double amount = scanner.nextDouble();

        atm.dispense(amount);

        scanner.close();
    }
}

1.1.7 练习1

用责任链模式设计一个 Web 服务器处理 HTTP 请求的流程。

具体场景如下：一个 Web 服务器收到 HTTP 请求后，通常不能直接处理业务逻辑，需要先经过一系列检查和处理步骤。

HTTP Request→Authentication Check（认证检查）→Logging（日志记录）→Data Validation（数据校验）→Actual Request Handling（实际请求处理）

示例代码如下：

java 复制代码

class HttpRequest {
    private String username;
    private String token;
    private String method;
    private String path;
    private String body;

    public HttpRequest(String username, String token, String method, String path, String body) {
        this.username = username;
        this.token = token;
        this.method = method;
        this.path = path;
        this.body = body;
    }

    public String getUsername() {
        return username;
    }

    public String getToken() {
        return token;
    }

    public String getMethod() {
        return method;
    }

    public String getPath() {
        return path;
    }

    public String getBody() {
        return body;
    }
}

interface Handler {
    Handler setNext(Handler handler);

    boolean handle(HttpRequest request);
}

abstract class BaseHandler implements Handler {
    private Handler next;

    @Override
    public Handler setNext(Handler handler) {
        this.next = handler;
        return handler;
    }

    protected boolean handleNext(HttpRequest request) {
        if (next == null) {
            return true;
        }

        return next.handle(request);
    }
}

class AuthenticationHandler extends BaseHandler {

    @Override
    public boolean handle(HttpRequest request) {
        System.out.println("Step 1: Checking authentication");

        if (request.getToken() == null || !request.getToken().equals("validToken")) {
            System.out.println("Authentication failed");
            return false;
        }

        System.out.println("Authentication passed");
        return handleNext(request);
    }
}

class LoggingHandler extends BaseHandler {

    @Override
    public boolean handle(HttpRequest request) {
        System.out.println("Step 2: Logging request");

        System.out.println("User: " + request.getUsername());
        System.out.println("Method: " + request.getMethod());
        System.out.println("Path: " + request.getPath());

        return handleNext(request);
    }
}

class ValidationHandler extends BaseHandler {

    @Override
    public boolean handle(HttpRequest request) {
        System.out.println("Step 3: Validating request data");

        if (request.getPath() == null || request.getPath().isEmpty()) {
            System.out.println("Validation failed: path is empty");
            return false;
        }

        if (request.getMethod() == null || request.getMethod().isEmpty()) {
            System.out.println("Validation failed: method is empty");
            return false;
        }

        if (request.getMethod().equals("POST")) {
            if (request.getBody() == null || request.getBody().isEmpty()) {
                System.out.println("Validation failed: POST request body is empty");
                return false;
            }
        }

        System.out.println("Validation passed");
        return handleNext(request);
    }
}

class RequestProcessingHandler extends BaseHandler {

    @Override
    public boolean handle(HttpRequest request) {
        System.out.println("Step 4: Handling actual request");

        System.out.println("Processing " + request.getMethod() + " request for " + request.getPath());

        if (request.getPath().equals("/createOrder")) {
            System.out.println("Order created successfully");
        } else if (request.getPath().equals("/getUserInfo")) {
            System.out.println("User information returned successfully");
        } else {
            System.out.println("Request path handled by default processor");
        }

        return handleNext(request);
    }
}

class WebServer {
    private Handler handlerChain;

    public WebServer() {
        Handler authenticationHandler = new AuthenticationHandler();
        Handler loggingHandler = new LoggingHandler();
        Handler validationHandler = new ValidationHandler();
        Handler requestProcessingHandler = new RequestProcessingHandler();

        authenticationHandler
                .setNext(loggingHandler)
                .setNext(validationHandler)
                .setNext(requestProcessingHandler);

        this.handlerChain = authenticationHandler;
    }

    public void handleRequest(HttpRequest request) {
        boolean result = handlerChain.handle(request);

        if (result) {
            System.out.println("Request completed successfully");
        } else {
            System.out.println("Request failed");
        }
    }
}

public class Main {
    public static void main(String[] args) {
        WebServer server = new WebServer();

        HttpRequest request = new HttpRequest(
                "Alice",
                "validToken",
                "POST",
                "/createOrder",
                "productId=1001&quantity=2"
        );

        server.handleRequest(request);
    }
}

1.2 策略模式（Strategy Design Pattern）

现在我们有一个程序，需要通过多种消息服务发送消息：

java 复制代码

public class MessageService {

    public void send(String type, String msg) {

        if (type.equals("WeChat")) {
            System.out.println("Sending message using WeChat");

            // WechatClient client = getClient();
            // ........
            // System.out.println("Failed sending message");

        } else if (type.equals("WhatsApp")) {
            System.out.println("Sending message using WhatsApp");

            // Twilio.init(ACCOUNT_SID, AUTH_TOKEN);
            // ........
            // .create();
        }
    }
}

现在只有 WeChat 和 WhatsApp，看起来还可以，但是如果消息平台越来越多，那么现在代码就会变成很多 if else。消息平台越多，代码越难维护。

这里同样违反开闭原则，也就是说，新增功能时，最好通过新增类完成，尽量少修改原来的核心代码。

这里代码每增加一个消息平台，都必须修改 MessageService 里的 send() 方法。

这里MessageService 和具体平台耦合太强，MessageService承担了太多职责，这些逻辑混在一起，后期不好改。

如果调用时写错：

java 复制代码

send("Wechat", msg);
send("weChat", msg);
send("Whats App", msg);

程序就找不到对应逻辑。

这里所有发送逻辑都写在一个 send() 方法里，测试时很难单独测试 WeChat 发送、WhatsApp 发送、Email 发送。

因此这个场景很适合用策略模式去解决。

它的核心思想是：把不同的行为或算法分别封装成独立的类，然后在程序运行时选择使用哪一个。

策略模式用于处理程序运行时对象行为的变化。也就是说，同一个功能可以有多种实现方式，程序可以根据情况选择其中一种。

例如这里发送消息可以是微信也可以是 WhatsApp。

系统中会有多个策略类，同时有一个上下文对象负责在运行时使用某个策略。

把每一种消息发送方式放到单独的类中，这样可以实现单一职责原则。

这些策略类可以很容易互相替换，而且不需要修改原来的核心代码。

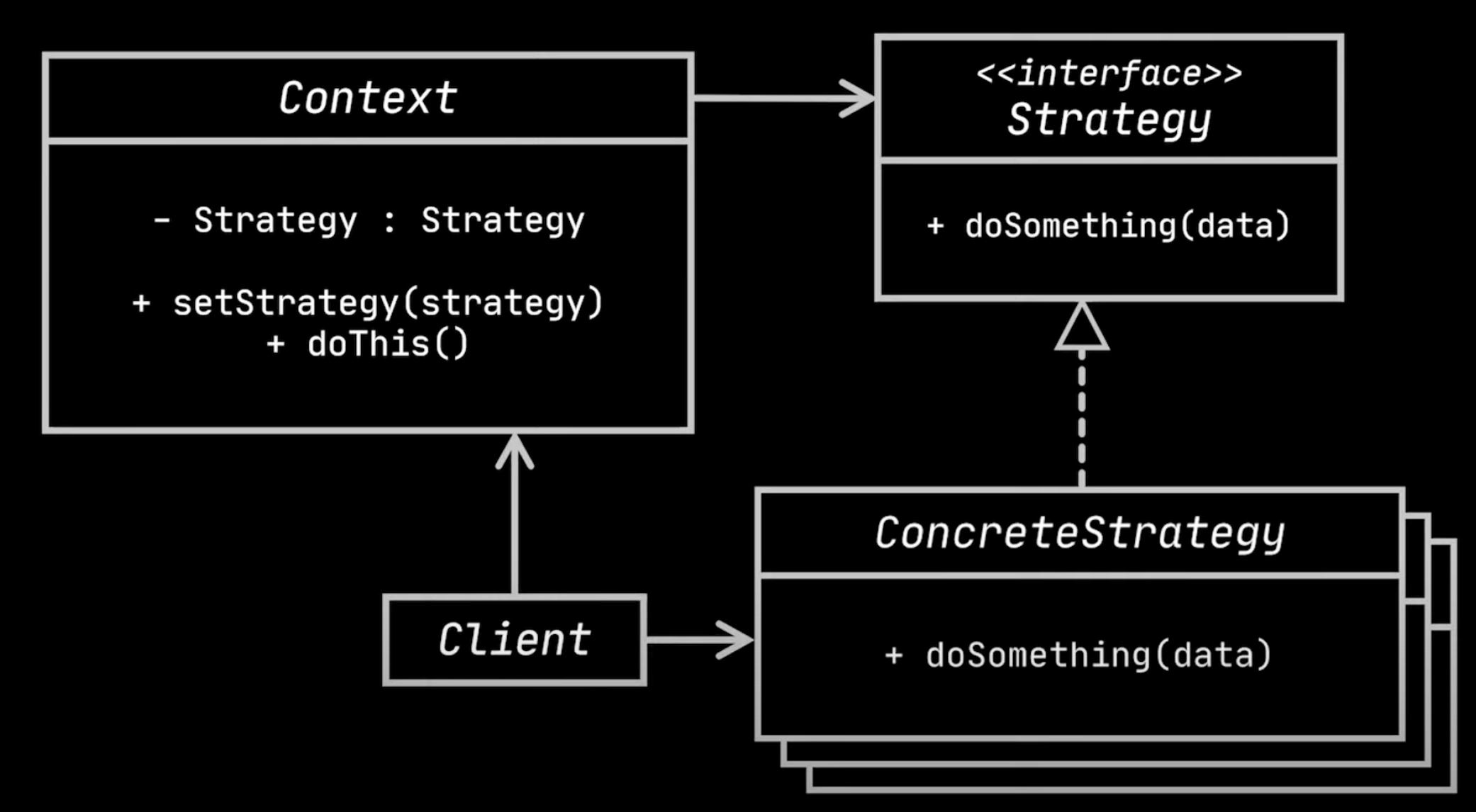

1.2.1 关键组成部分

策略模式通常由 4 个部分组成：

上下文类（Context）
Context 保存一个具体策略对象，并且通过策略接口调用它。
在消息发送例子里，MessageService 就是 Context。
Context 不需要知道具体用的是微信、WhatsApp 还是 Email，它只通过统一接口调用。
策略接口（Strategy interface）
Strategy 是所有策略类共同遵守的接口。
不管是微信发送、WhatsApp 发送、邮件发送，都要实现这个接口。
比如发送消息的策略接口可以写成：

java 复制代码

interface MessageStrategy {
    void send(String msg);
}

具体策略类（Concrete strategy）
具体策略类负责实现具体行为。每个具体策略类只负责一种发送方式。
例如：

java 复制代码

class WeChatStrategy implements MessageStrategy {
    public void send(String msg) {
        System.out.println("Sending message using WeChat: " + msg);
    }
}

java 复制代码

class WhatsAppStrategy implements MessageStrategy {
    public void send(String msg) {
        System.out.println("Sending message using WhatsApp: " + msg);
    }
}

客户端（Client）
客户端负责创建具体策略对象，并把它传给 Context。

java 复制代码

MessageService service = new MessageService();

service.setStrategy(new WeChatStrategy());
service.send("Hello");

service.setStrategy(new WhatsAppStrategy());
service.send("Hello again");

这里客户端决定当前使用哪一种策略。

1.2.2 示例1

在电商系统中，用户下单后需要付款。不同用户可能选择不同支付方式，例如信用卡、借记卡、PayPal。

如果把所有支付方式都写在一个类里，代码会变得复杂，也更难维护。

使用策略模式时，可以为所有支付方式定义一个共同接口。每种支付方式都作为一个单独的类实现这个接口，也就是具体策略类。

然后，Context 类，比如购物车类或支付处理类，就可以通过这个统一接口，把支付任务交给用户选择的支付方式去执行。

策略接口：

java 复制代码

interface PaymentStrategy {
    void pay(double amount);
}

具体策略：

java 复制代码

class CreditCardPayment implements PaymentStrategy {
    @Override
    public void pay(double amount) {
        System.out.println("Paying $" + amount + " by credit card");
    }
}
class PayPalPayment implements PaymentStrategy {
	  @Override
    public void pay(double amount) {
        System.out.println("Paying $" + amount + " by PayPal");
    }
}

上下文类：

java 复制代码

class ShoppingCart {
    private PaymentStrategy paymentStrategy;

    public void setPaymentStrategy(PaymentStrategy paymentStrategy) {
        this.paymentStrategy = paymentStrategy;
    }

    public void checkout(double amount) {
        paymentStrategy.pay(amount);
    }
}

使用方式：

java 复制代码

public class ECommerce {
    public static void main(String[] args) {
        ShoppingCart cart = new ShoppingCart();

        cart.setPaymentStrategy(new PayPalPaymentStrategy());
        cart.checkout(100.0);
    }
}

1.2.3 开闭原则

我们现在通过了示例更能理解策略模式和开闭原则的关系。

开闭原则是当系统需要增加新功能时，尽量通过新增代码实现，尽量不要修改原来的核心代码。

因此如果我们现在想增加新的支付方式，只需要新增一个类，实现 PaymentStrategy 接口即可。

例如：

java 复制代码

class CryptoPaymentStrategy implements PaymentStrategy {
    @Override
    public void pay(double amount) {
        System.out.println("Processing crypto payment: $" + amount);
    }
}

系统对修改是关闭的。新增支付方式时，不需要修改原来已有的支付策略类，也不需要在 ShoppingCart 里面增加大量 if else。

只需要在使用时传入新的策略对象：

java 复制代码

ShoppingCart cart = new ShoppingCart();

cart.setPaymentStrategy(new CryptoPaymentStrategy());
cart.checkout(100.0);

在软件开发中，开闭原则经常可以通过策略模式来实现。

因为策略模式把不同算法或行为拆成独立策略类。

换句话说，策略模式可以很好地体现开闭原则。

1.2.4 策略模式在工业开发中的常见写法（对象注入）

在真实项目中，策略模式经常通过"把具体策略对象传进去"的方式实现。

如下面的数据到处接口为例。

java 复制代码

public interface DataExporter {
    void export(Data data);
}

不管你导出成 PDF、CSV、Excel，都要实现这个接口里的：

java 复制代码

export(Data data)

这里的 DataExporter 就是策略模式中的策略接口。

java 复制代码

public class PdfExporter implements DataExporter {
    public void export(Data data) {
        /* PDF Logic */
    }
}

public class CsvExporter implements DataExporter {
    public void export(Data data) {
        /* CSV Logic */
    }
}

它们都实现了 DataExporter 接口，所以它们都可以被当成一种导出策略。也就是策略模式中的具体策略类。

java 复制代码

public class ExportService {
    private final DataExporter exporter;

    public ExportService(DataExporter exporter) {
        this.exporter = exporter;
    }

    public void executeExport(Data data) {
        exporter.export(data);
    }
}

这是真正执行导出任务的服务类。

因此具体使用哪个导出器，是在程序运行时传进来的。

比如：

java 复制代码

ExportService service = new ExportService(new PdfExporter());

表示使用 PDF 导出。

如果想换成 CSV：

java 复制代码

ExportService service = new ExportService(new CsvExporter());

ExportService 本身不用改，只要传入不同的对象即可。

这就是对象注入 Object Injection。

1.2.5 优点

策略模式的优点如下：

灵活性（Flexibility）
我们可以在程序运行时，通过替换 Context 里面的策略对象，改变程序行为。
同一个 ShoppingCart，可以在运行时切换不同支付方式，如下所示。

java 复制代码

cart.setPaymentStrategy(new PayPalPaymentStrategy());
cart.checkout(100.0);

cart.setPaymentStrategy(new CreditCardPaymentStrategy());
cart.checkout(200.0);

封装性（Encapsulation）
相关算法或行为会被封装到不同的策略类中，避免复杂逻辑堆在其他类里。
复用性（Reusability）
策略类和上下文类之间耦合度低，所以策略类可以在不同地方复用。
例如 PayPalPaymentStrategy 不只可以用于 ShoppingCart，也可以用于 SubscriptionService （订阅服务）等，只要它们需要支付功能，就可以复用这个策略类。
可维护性（Maintainability）
策略模式可以让代码更容易维护。
修改某一个策略时，不会影响其他策略。
如果以后新增一种支付方式，只需要新增一个策略类，而不需要修改 ShoppingCart 的核心代码。
测试方便（Testing）
每个策略类都可以单独测试，不需要依赖上下文类和其他策略类。

1.2.6 应用

当一个对象的行为或算法需要在程序运行时动态改变时，策略模式特别适合使用。

也就是说，如果同一个功能有多种不同实现方式，并且具体用哪一种要到运行时才知道，就可以使用策略模式。

比如电商支付系统或者信息发送系统，这种同一个任务有多种执行方式，运行时才决定具体用哪一种。

1.2.7 练习1

我们现在尝试用策略模式解决一个快递费用计算问题。

快递费用的计算方式取决于寄送物品的类型，有包裹类和文件类，不同物品使用不同的费用计算策略。

对于包裹类，费用需要用两个算法分别计算------重量或尺寸。最后实际费用取两个结果中较高的那个。

对于文件时，费用计算方法只有一种。

现在我们尝试用策略模式来解决这个快递费用计算问题。

示例代码如下：

java 复制代码

interface ShippingCostStrategy {
    double calculateCost(CourierItem item);
}

class CourierItem {
    private String itemType;
    private double weight;
    private double length;
    private double width;
    private double height;

    public CourierItem(String itemType, double weight, double length, double width, double height) {
        this.itemType = itemType;
        this.weight = weight;
        this.length = length;
        this.width = width;
        this.height = height;
    }

    public String getItemType() {
        return itemType;
    }

    public double getWeight() {
        return weight;
    }

    public double getLength() {
        return length;
    }

    public double getWidth() {
        return width;
    }

    public double getHeight() {
        return height;
    }
}

class ParcelCostStrategy implements ShippingCostStrategy {

    @Override
    public double calculateCost(CourierItem item) {
        double costByWeight = calculateByWeight(item);
        double costByDimension = calculateByDimension(item);

        return Math.max(costByWeight, costByDimension);
    }

    private double calculateByWeight(CourierItem item) {
        // Algorithm A: based on weight
        return item.getWeight() * 5.0;
    }

    private double calculateByDimension(CourierItem item) {
        // Algorithm B: based on dimension
        double volume = item.getLength() * item.getWidth() * item.getHeight();
        return volume * 0.01;
    }
}

class DocumentCostStrategy implements ShippingCostStrategy {

    @Override
    public double calculateCost(CourierItem item) {
        // Algorithm C: document cost calculation
        return 10.0 + item.getWeight() * 2.0;
    }
}

class CourierService {
    private ShippingCostStrategy costStrategy;

    public void setCostStrategy(ShippingCostStrategy costStrategy) {
        this.costStrategy = costStrategy;
    }

    public double calculateShippingCost(CourierItem item) {
        if (costStrategy == null) {
            throw new RuntimeException("No shipping cost strategy selected.");
        }

        return costStrategy.calculateCost(item);
    }
}

public class Main {
    public static void main(String[] args) {
        CourierService courierService = new CourierService();

        CourierItem parcel = new CourierItem(
                "Parcel",
                8.0,
                40.0,
                30.0,
                20.0
        );

        courierService.setCostStrategy(new ParcelCostStrategy());
        double parcelCost = courierService.calculateShippingCost(parcel);

        System.out.println("Item type: " + parcel.getItemType());
        System.out.println("Parcel shipping cost: $" + parcelCost);

        System.out.println();

        CourierItem document = new CourierItem(
                "Document",
                1.5,
                0.0,
                0.0,
                0.0
        );

        courierService.setCostStrategy(new DocumentCostStrategy());
        double documentCost = courierService.calculateShippingCost(document);

        System.out.println("Item type: " + document.getItemType());
        System.out.println("Document shipping cost: $" + documentCost);
    }
}

1.2.8 练习2

我们先用策略模式设计一个灵活的排序系统。

这个应用需要对数据列表进行不同方式的排序，例如按数字大小排序、按字母顺序排序、按自定义规则排序。

而且排序方式需要能够在程序运行时灵活切换，同时不修改原来的代码结构。

例如这次按数字排序，下次按字母排序，再下次按自定义规则排序。

这正好适合使用策略模式。

因为我们可以使用策略模式定义一组算法，把每一种算法都封装成独立的类，并且让这些算法可以互相替换。这样算法的变化不会影响使用它的客户端代码。

这里体现了其优点中的：

灵活性：客户端可以在程序运行时选择或更换排序算法，而且不用修改客户端代码。
可维护性：新增排序策略时，可以直接增加一个新的策略类，不需要修改已有类，这符合开闭原则。
复用性：不同排序策略被封装在自己的类中，所以可以在不同场景中复用。

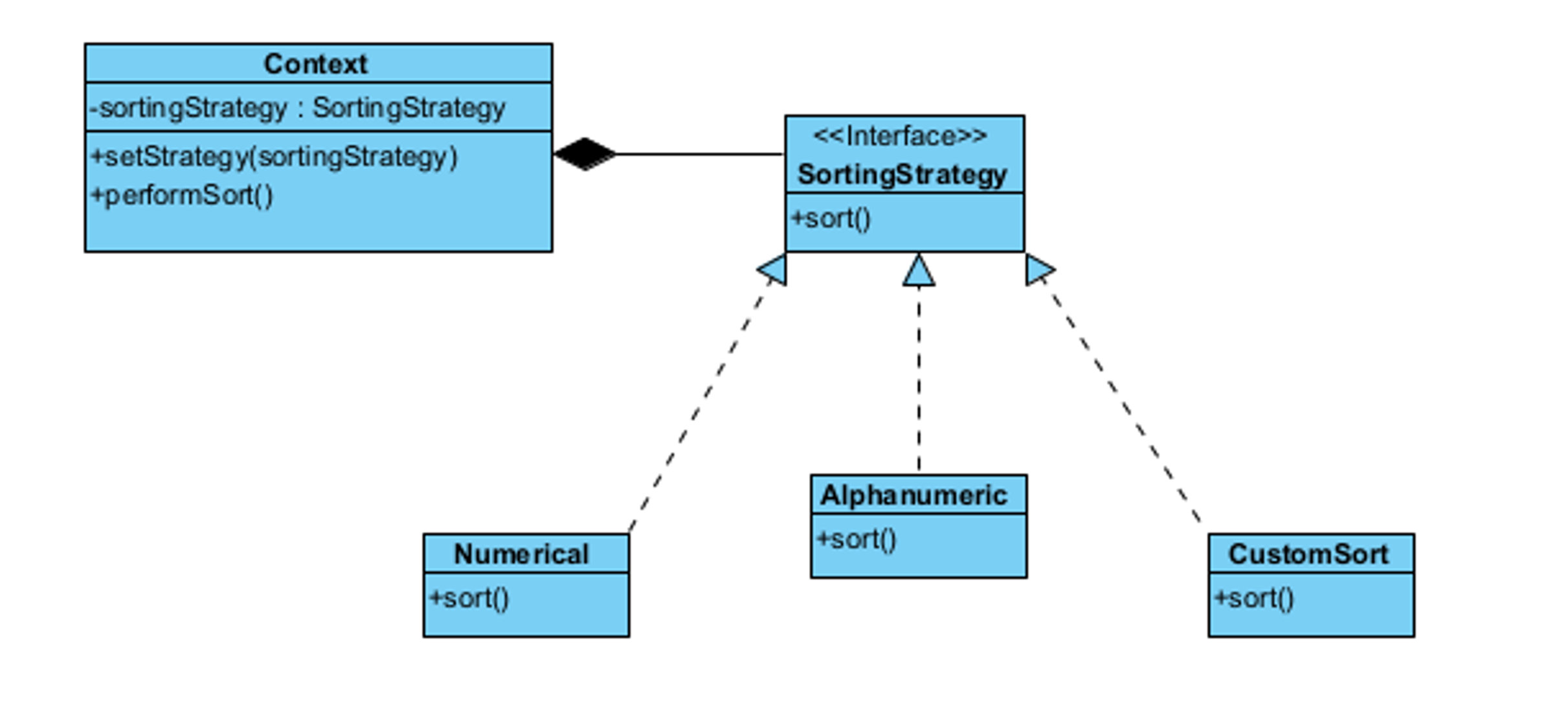

其类图如下图所示。

示例代码如下：

java 复制代码

import java.util.ArrayList;
import java.util.Collections;
import java.util.Comparator;
import java.util.List;

// Strategy interface
interface SortingStrategy {
    void sort(List<String> data);
}

// Concrete Strategy 1: Numerical sorting
class Numerical implements SortingStrategy {
    @Override
    public void sort(List<String> data) {
        Collections.sort(data, new Comparator<String>() {
            @Override
            public int compare(String a, String b) {
                return Integer.parseInt(a) - Integer.parseInt(b);
            }
        });

        System.out.println("Numerical sorting result: " + data);
    }
}

// Concrete Strategy 2: Alphanumeric sorting
class Alphanumeric implements SortingStrategy {
    @Override
    public void sort(List<String> data) {
        Collections.sort(data);

        System.out.println("Alphanumeric sorting result: " + data);
    }
}

// Concrete Strategy 3: Custom sorting
class CustomSort implements SortingStrategy {
    @Override
    public void sort(List<String> data) {
        Collections.sort(data, new Comparator<String>() {
            @Override
            public int compare(String a, String b) {
                return a.length() - b.length();
            }
        });

        System.out.println("Custom sorting result by string length: " + data);
    }
}

// Context class
class Context {
    private SortingStrategy sortingStrategy;
    private List<String> data;

    public Context(List<String> data) {
        this.data = data;
    }

    public void setStrategy(SortingStrategy sortingStrategy) {
        this.sortingStrategy = sortingStrategy;
    }

    public void setData(List<String> data) {
        this.data = data;
    }

    public void performSort() {
        if (sortingStrategy == null) {
            System.out.println("No sorting strategy selected.");
            return;
        }

        sortingStrategy.sort(data);
    }
}

// Client
public class Main {
    public static void main(String[] args) {
        List<String> numberData = new ArrayList<String>();
        numberData.add("30");
        numberData.add("5");
        numberData.add("100");
        numberData.add("12");

        Context context = new Context(numberData);

        context.setStrategy(new Numerical());
        context.performSort();

        System.out.println();

        List<String> wordData = new ArrayList<String>();
        wordData.add("Banana");
        wordData.add("Apple");
        wordData.add("Orange");
        wordData.add("Grape");

        context.setData(wordData);
        context.setStrategy(new Alphanumeric());
        context.performSort();

        System.out.println();

        List<String> customData = new ArrayList<String>();
        customData.add("Watermelon");
        customData.add("Kiwi");
        customData.add("Apple");
        customData.add("Pear");

        context.setData(customData);
        context.setStrategy(new CustomSort());
        context.performSort();
    }
}

1.3 状态模式（State Pattern）

状态模式是一种行为型设计模式，用来管理对象之间的行为、关系和职责。

例如一个订单对象，在不同状态下能做的事情不同：

复制代码

未支付状态：可以付款、可以取消
已支付状态：可以发货
已发货状态：可以确认收货
已完成状态：不能再修改

当一个对象的内部状态发生变化时，它的行为也会随之改变。看起来就像这个对象变成了另一个类的对象一样。

状态模式会把不同状态下的行为封装到不同的状态类中。

1.3.1 关键组成部分

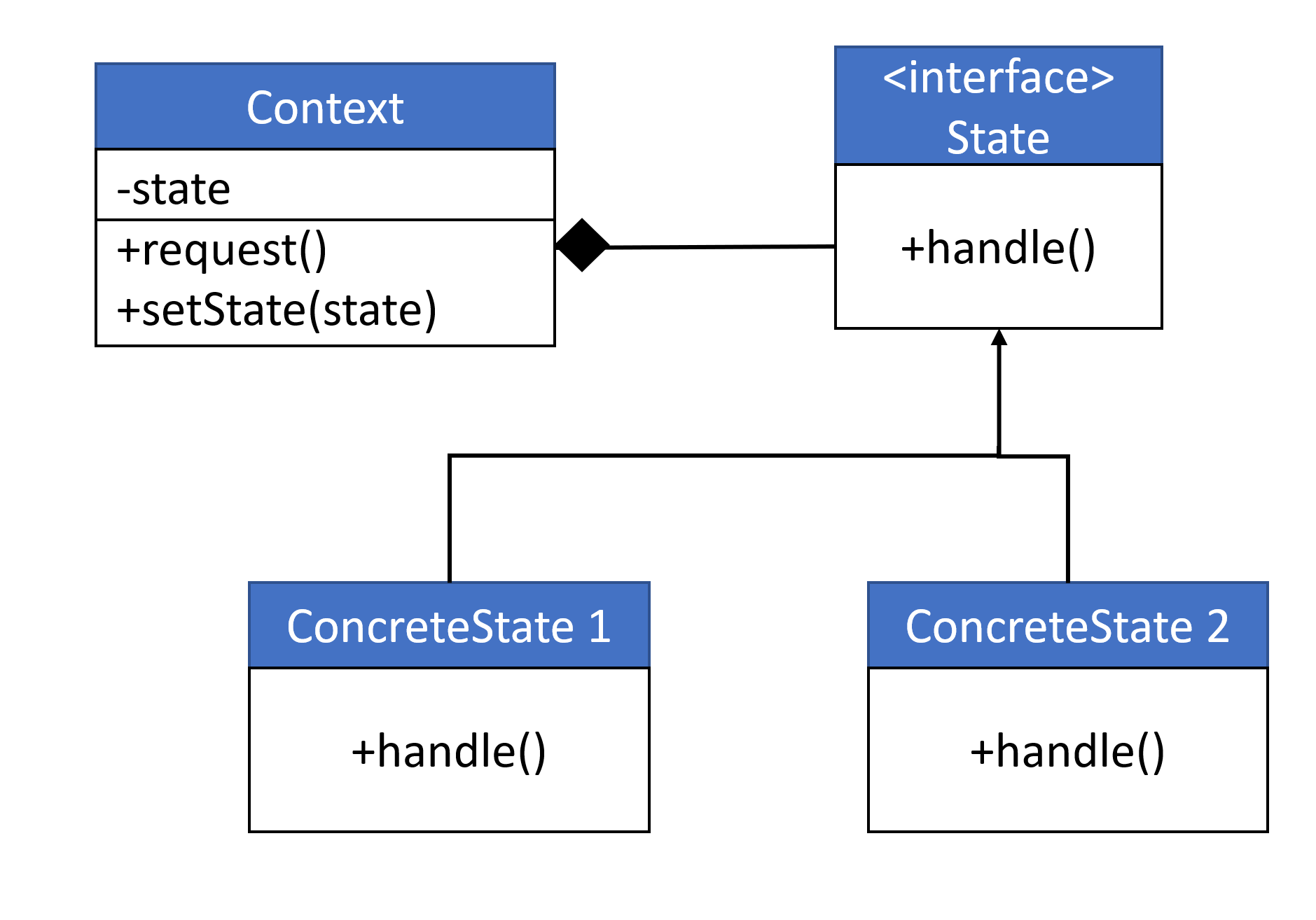

下图展现了状态模式的结构。

状态模式通常由 3 个核心部分组成：

上下文类（Context）
Context 会保存一个具体状态对象的引用，并把和状态相关的工作交给这个状态对象完成。Context 通过 State 接口和状态对象通信，同时提供一个 setter 方法，用来切换到新的状态对象。
Context 是当前业务对象，比如播放器、订单、电梯。
它保存当前状态并提供切换状态的代码。

java 复制代码

private State state;
public void setState(State state) {
    this.state = state;
}

当客户端调用某个操作时，Context 会把任务交给当前状态对象：

java 复制代码

public void request() {
    state.handle();
}

所以 Context 负责保存状态和切换状态，具体行为由状态类决定。

状态接口（State）
State 接口为所有具体状态定义一个共同接口，并封装某个特定状态下的相关行为。
所有状态类都要实现同一个接口。
这样 Context 不需要关心当前具体是哪一个状态，只要调用：

java 复制代码

state.handle();

具体状态类（Concrete States）
具体状态类会为特定状态下的方法提供自己的实现。如果多个状态之间有重复代码，可以提供中间抽象类，把公共行为封装起来。
例如播放器的不同状态有不同的行为：

java 复制代码

class StoppedState implements State {
    public void handle() {
        System.out.println("Start playing");
    }
}
class PlayingState implements State {
    public void handle() {
        System.out.println("Pause playing");
    }
}

注意：Context 和具体状态类都可以设置 Context 的下一个状态。状态切换通过替换 Context 中保存的状态对象来完成。

也就是说，状态切换可以由 Context 控制，也可以由具体状态类自己控制。

例如：

java 复制代码

context.setState(new PlayingState());

这就表示当前对象从原来的状态切换到了 PlayingState。

在状态类里也可以这样切换：

java 复制代码

class StoppedState implements State {
    public void handle(Player player) {
        System.out.println("Start playing");
        player.setState(new PlayingState());
    }
}

1.3.2 示例1

我们现在通过状态模式实现刚刚说的 MP3 播放器示例。

我们首先有一个状态接口：

java 复制代码

interface State {
    public void pressPlay(MP3PlayerContext context);
}

然后是具体的状态类：

java 复制代码

public class StandbyState implements State {

    public void pressPlay(MP3PlayerContext context) {
        System.out.println("Playing...");
        context.setState(new PlayingState());
    }
}
public class PlayingState implements State {

    public void pressPlay(MP3PlayerContext context) {
        System.out.println("I am already in PLAYING state");
    }
}

上下文类：

java 复制代码

public class MP3PlayerContext {
    private State state;

    public MP3PlayerContext(State state) {
        this.state = state;
    }

    public void play() {
        state.pressPlay(this);
    }

    public void setState(State state) {
        this.state = state;
    }

    public State getState() {
        return state;
    }
}

测试：

java 复制代码

public class PlayMusic {

    public static void main(String[] args) {
        MP3PlayerContext player = new MP3PlayerContext(new StandbyState());

        player.play();
        player.play();
    }
}

1.3.3 练习1

我们现在尝试练习一遍状态模式，用状态模式实现一个工作流系统。

工作流通常包含多个按顺序发生的流程，每个流程都有自己的规则、职责，以及进入下一个流程的状态转换规则。

例如文档审批系统，一个文档会经历多个状态：

草稿状态、审核状态、批准状态、驳回状态。

一个文档在不同状态下可以执行的操作不同。

复制代码

草稿状态
可以提交审核

审核状态
可以批准，也可以驳回

批准状态
文档流程结束

驳回状态
可以退回修改

参考代码如下：

状态接口：

java 复制代码

public interface State {
    void review(Document doc);

    void approve(Document doc);

    void disapprove(Document doc);
}

具体状态类：

java 复制代码

class Draft implements State {

    @Override
    public void review(Document doc) {
        System.out.println("Start to review the document");
        doc.setState(new Review());
    }

    @Override
    public void approve(Document doc) {
        System.out.println("The document is not being reviewed yet, please review the document before approve");
    }

    @Override
    public void disapprove(Document doc) {
        System.out.println("The document is not being reviewed yet, please review the document before disapprove");
    }
}
class Review implements State {

    @Override
    public void review(Document doc) {
        System.out.println("The document is in the middle of reviewing.");
    }

    @Override
    public void approve(Document doc) {
        System.out.println("The document is approved.");
        doc.setState(new Approved());
    }

    @Override
    public void disapprove(Document doc) {
        System.out.println("The document is disapproved.");
        doc.setState(new Disapproved());
    }
}
class Approved implements State {

    @Override
    public void review(Document doc) {
        System.out.println("The document is already approved.");
    }

    @Override
    public void approve(Document doc) {
        System.out.println("The document is already approved.");
    }

    @Override
    public void disapprove(Document doc) {
        System.out.println("The document is already approved, it cannot be disapproved.");
    }
}
class Disapproved implements State {

    @Override
    public void review(Document doc) {
        System.out.println("The document is already disapproved.");
    }

    @Override
    public void approve(Document doc) {
        System.out.println("You have approved the previously disapproved document.");
        doc.setState(new Approved());
    }

    @Override
    public void disapprove(Document doc) {
        System.out.println("The document is already disapproved.");
    }
}

上下文类：

java 复制代码

class Document {
    private State state;

    public Document() {
        state = new Draft();
    }

    public void setState(State state) {
        this.state = state;
    }

    public void review() {
        state.review(this);
    }

    public void approve() {
        state.approve(this);
    }

    public void disapprove() {
        state.disapprove(this);
    }
}

测试代码如下：

java 复制代码

public class Workflow {

    public static void main(String[] args) {
        Document document = new Document();

        // Edit the document here

        document.review();

        // Review the document here

        document.approve();

        document.approve();

        document.review();

        document.disapprove();
    }
}

1.3.4 优点

状态模式的优点如下：

让控制流程更有组织（Organized Control Flow）
如果一个系统经常在多个状态之间复杂切换，状态模式可以让流程更清晰。
把状态相关行为集中到对应状态类中（Localize State Specific Behavior）
所有和状态有关的操作都会被写进单独的状态类中。这样可以把某个状态下的行为集中管理。
状态转换更明确（State Transitions Explicit）
状态之间如何转换会变得更清楚、更可预测，代码也更容易阅读和理解。
扩展性更好（Extensibility）
如果以后要增加新状态，只需要新增一个状态类。不用大幅修改原来的类。
简化代码（Simplify Code）
状态模式可以减少大量复杂的条件判断，让代码更干净。

1.3.5 应用

当一个对象会根据当前状态表现出不同的行为，而且状态数量很多、状态相关代码经常变化时，可以使用状态模式。

例如前面的文档审批系统。

当一个类里有大量条件判断，并且这些条件判断都是根据对象当前字段值来决定行为时，可以使用状态模式。因为状态模式可以把这些逻辑拆到不同状态类里。

当不同状态之间存在很多重复代码，或者状态转换逻辑很复杂时，也适合使用状态模式。

1.3.6 练习2

现在我们尝试用状态模式设计一个交通灯系统。

交通灯通常有三个状态红灯、绿灯、黄灯。

在红灯状态下，经过一段时间后，交通灯会切换到绿灯。

在绿灯状态下，经过一段时间后，或者检测到紧急情况时，交通灯会切换到黄灯。

在黄灯状态下，经过短暂时间后，交通灯会切换到红灯。

参考代码如下：

java 复制代码

interface TrafficLightState {
    void changeLight(TrafficLight trafficLight);

    void showState();
}

class TrafficLight {
    private TrafficLightState state;
    private boolean emergencyCondition;

    public TrafficLight() {
        this.state = new RedState();
        this.emergencyCondition = false;
    }

    public void setState(TrafficLightState state) {
        this.state = state;
    }

    public TrafficLightState getState() {
        return state;
    }

    public void setEmergencyCondition(boolean emergencyCondition) {
        this.emergencyCondition = emergencyCondition;
    }

    public boolean hasEmergencyCondition() {
        return emergencyCondition;
    }

    public void showCurrentState() {
        state.showState();
    }

    public void changeLight() {
        state.changeLight(this);
    }
}

class RedState implements TrafficLightState {

    @Override
    public void showState() {
        System.out.println("Current light: RED");
        System.out.println("Vehicles must stop.");
    }

    @Override
    public void changeLight(TrafficLight trafficLight) {
        System.out.println("Red light finished. Changing to GREEN.");
        trafficLight.setState(new GreenState());
    }
}

class GreenState implements TrafficLightState {

    @Override
    public void showState() {
        System.out.println("Current light: GREEN");
        System.out.println("Vehicles can go.");
    }

    @Override
    public void changeLight(TrafficLight trafficLight) {
        if (trafficLight.hasEmergencyCondition()) {
            System.out.println("Emergency condition detected. Changing to YELLOW.");
        } else {
            System.out.println("Green light finished. Changing to YELLOW.");
        }

        trafficLight.setEmergencyCondition(false);
        trafficLight.setState(new YellowState());
    }
}

class YellowState implements TrafficLightState {

    @Override
    public void showState() {
        System.out.println("Current light: YELLOW");
        System.out.println("Vehicles should prepare to stop.");
    }

    @Override
    public void changeLight(TrafficLight trafficLight) {
        System.out.println("Yellow light finished. Changing to RED.");
        trafficLight.setState(new RedState());
    }
}

public class Main {
    public static void main(String[] args) {
        TrafficLight trafficLight = new TrafficLight();

        trafficLight.showCurrentState();
        trafficLight.changeLight();

        System.out.println();

        trafficLight.showCurrentState();
        trafficLight.changeLight();

        System.out.println();

        trafficLight.showCurrentState();
        trafficLight.changeLight();

        System.out.println();

        trafficLight.showCurrentState();

        System.out.println();
        System.out.println("Testing emergency condition:");

        trafficLight.changeLight();

        System.out.println();

        trafficLight.showCurrentState();
        trafficLight.setEmergencyCondition(true);
        trafficLight.changeLight();

        System.out.println();

        trafficLight.showCurrentState();
    }
}
