CAN通讯实战：Qt基于周立功 USBCAN 的 CAN 总线通信开发全攻略

前言

在工业控制、汽车电子、新能源设备等领域，CAN（Controller Area Network）总线凭借其高可靠性、抗干扰能力强、多主节点架构等优势，成为设备间通信的主流方案。周立功 USBCAN 模块是工业级 CAN 转 USB 接口设备，广泛用于上位机与下位机的 CAN 通信调试、数据采集与控制。

本文将从零开始，系统讲解 CAN 协议核心原理、周立功 USBCAN 驱动接口详解、Qt 环境下驱动调用方法、自定义 CAN 协议封装、多线程数据收发实现，结合完整可运行的工程代码，让你快速掌握 Qt + 周立功 USBCAN 的上位机开发技术，适用于新能源、工控、车载等实际项目开发。

本文配套代码基于Qt 5.14.2、Windows11 系统、周立功 USBCAN2 型号开发，所有代码均可直接移植使用。

一、CAN 总线协议深度解析

1.1 CAN 总线概述

CAN 总线是德国博世公司在 1986 年推出的串行通信协议，核心设计目标是高可靠性、实时性、多主结构，无需主机调度，任意节点均可主动发送数据。

• 核心特性：

1. 多主控制：所有节点地位平等，均可主动发送数据，无需主机控制；
2. 非破坏性总线仲裁：通过 ID 优先级解决总线冲突，优先级高的帧优先发送；
3. 数据帧短帧结构：最大数据长度 8 字节，传输速度快、实时性高；
4. 错误检测与重发：硬件自动检测错误、重发损坏帧，可靠性极高；
5. 节点自动离线：严重错误时节点自动断开总线，不影响其他设备通信。

• 应用场景：

1. 汽车电子：发动机控制、车身控制、电池管理（BMS）；
2. 工业控制：PLC、传感器、执行器通信；
3. 新能源：充电桩、储能设备、逆变器通信；
4. 医疗设备、机器人控制。

1.2 CAN 总线物理层

物理层定义了电气特性、传输介质、接口标准，决定了硬件连接方式：

• 传输介质：双绞线（抗干扰能力最强，工业首选）；
• 终端电阻：总线两端必须接120Ω 终端电阻，匹配阻抗、防止信号反射；
• 电平标准：
  隐性电平：CAN_H=2.5V，CAN_L=2.5V，差分电压 0V，表示逻辑1；
  显性电平：CAN_H=3.5V，CAN_L=1.5V，差分电压 2V，表示逻辑0；
• 通信速率：速率与总线长度成反比，常用速率：5Kbps、10Kbps、20Kbps、50Kbps、125Kbps、250Kbps、500Kbps、1Mbps。

1.3 CAN 协议帧类型

CAN 总线定义了4 种帧类型，完成数据传输、总线控制、错误处理：

帧类型	核心作用
数据帧	节点向总线发送有效数据，最常用
远程帧	节点请求其他节点发送数据（无数据域）
错误帧	节点检测到总线错误时发送，通知其他节点
过载帧	节点接收能力不足时发送，延迟下一次传输

1.4 CAN 数据帧详解（核心）

数据帧是实际开发中最常用的帧，分为标准帧（11 位 ID） 和扩展帧（29 位 ID），结构如下：

1. 标准数据帧（11 位 ID）
   结构：帧起始 → 仲裁段（11 位 ID+RTR） → 控制段 → 数据段（0-8 字节） → CRC 段 → ACK 段 → 帧结束
2. 扩展数据帧（29 位 ID）
   结构：帧起始 → 仲裁段（11 位基本 ID+IDE+18 位扩展 ID+RTR） → 控制段 → 数据段 → CRC 段 → ACK 段 → 帧结束
   关键字段解析：

• ID（标识符）：
  标准帧：11 位，支持 2048 个节点；
  扩展帧：29 位，支持 5 亿 + 节点，工业 / 新能源项目首选扩展帧；
• RTR（远程发送请求位）：
  显性电平（0）：数据帧（包含数据）；
  隐性电平（1）：远程帧（无数据）；
• IDE 位：扩展帧标识位，隐性电平表示扩展帧；
• DLC（数据长度码）：4 位，表示数据段长度（0-8）；
• 数据段：0-8 字节，实际传输的业务数据；
  CRC 段：循环冗余校验，保证数据完整性；
  ACK 段：接收节点应答，确认数据接收成功。

1.5 CAN 总线仲裁机制

CAN 总线采用非破坏性位仲裁，解决多节点同时发送数据的冲突：

1. 所有节点同步发送帧 ID；
2. 显性电平（0）覆盖隐性电平（1）；
3. ID 数值越小，优先级越高；
4. 仲裁失败的节点自动转为接收模式，等待总线空闲后重发。

优势：无冲突、无延迟、实时性极高。

1.6 CAN 波特率计算（周立功模块专用）

周立功 USBCAN 模块通过Timing0 和 Timing1两个寄存器配置波特率，公式：

波特率 = 系统时钟 / (分频系数 × (同步段 + 时间段1 + 时间段2))

周立功 USBCAN 默认系统时钟为8MHz，常用波特率配置表：

波特率	Timing0	Timing1
5Kbps	0xBF	0xFF
10Kbps	0x31	0x1C
20Kbps	0x18	0x1C
50Kbps	0x09	0x1C
125Kbps	0x03	0x1C
250Kbps	0x01	0x1C
500Kbps	0x00	0x1C
1Mbps	0x00	0x14

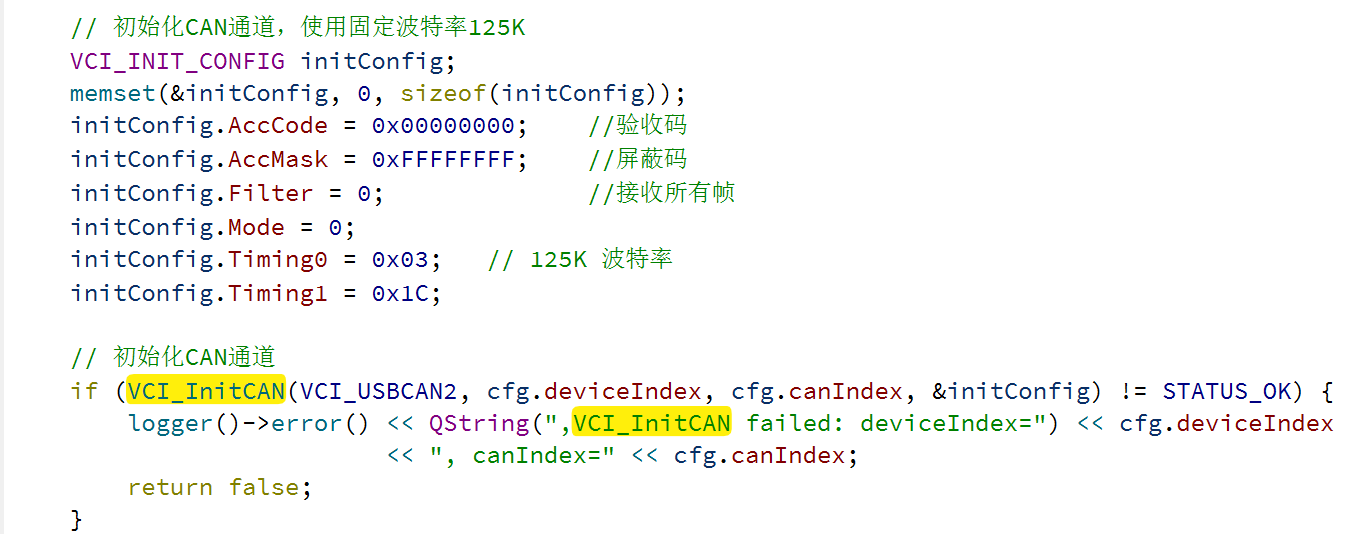

本文配套代码默认使用125Kbps（Timing0=0x03，Timing1=0x1C）。

二、周立功 USBCAN 驱动与接口全解析

2.1 周立功 USBCAN 模块简介

周立功 USBCAN 是 USB 转 CAN 接口卡，支持 USB2.0、多通道 CAN、即插即用，适配 Windows/Linux 系统，提供标准动态库（ControlCAN.dll/libControlCAN.so）供上位机调用。

常用型号：

VCI_USBCAN1：单通道 CAN；

VCI_USBCAN2：双通道 CAN（本文使用型号）；

VCI_USBCAN_2E_U：工业级双通道 CAN。

2.2 驱动安装与库文件准备

1. 驱动安装
   周立功官网下载对应型号驱动；
   安装驱动后，插入 USBCAN 模块，设备管理器显示Zhouligong USBCAN即安装成功。
2. 开发文件准备
   Qt 开发需要 3 个核心文件：
   ControlCAN.h：驱动接口头文件（定义结构体、函数声明、宏定义）；
   ControlCAN.dll（Windows）/libControlCAN.so（Linux）：动态库文件；
   ControlCAN.lib：链接库文件；
   库文件放入 Qt 工程编译输出目录（debug/release 文件夹）。

2.3 ControlCAN.h 核心内容解析

周立功提供的头文件一般要使用Qt跨平台，最好稍微改造下，比如我下面的头文件是适配 Qt 的跨平台头文件。

#ifndef CONTROLCAN_QT_H
#define CONTROLCAN_QT_H

// 类型定义：兼容Windows SDK类型，避免包含windows.h导致宏冲突
// 如果Windows类型已定义（通过windows.h），则不重复定义
#ifndef _WINDEF_
// Windows类型未定义，提供兼容定义
#if defined(_WIN32) || defined(_WIN64)
// Windows平台：使用与Windows SDK相同的底层类型
typedef unsigned long DWORD;
typedef unsigned long ULONG;
typedef unsigned int UINT;
typedef unsigned short USHORT;
typedef unsigned char UCHAR;
typedef unsigned char BYTE;
typedef int INT;
typedef void* PVOID;
#else
// 非Windows平台：使用Qt类型（与Windows类型大小相同）
#include <QtGlobal>
typedef quint32 DWORD;
typedef quint32 ULONG;
typedef quint32 UINT;
typedef quint16 USHORT;
typedef quint8 UCHAR;
typedef quint8 BYTE;
typedef qint32 INT;
typedef void* PVOID;
#endif
#endif

// 调用约定宏（Windows下使用stdcall，其他平台使用默认）
#if defined(_WIN32) || defined(_WIN64)
#define STDCALL __stdcall
#else
#define STDCALL
#endif

#define CONTROLCAN_API

// 接口卡类型定义
#define VCI_USBCAN1     3
#define VCI_USBCAN2     4
#define VCI_USBCAN_2E_U 21

//CAN错误码
#define ERR_CAN_OVERFLOW            0x0001  //CAN控制器内部FIFO溢出
#define ERR_CAN_ERRALARM            0x0002  //CAN控制器错误报警
#define ERR_CAN_PASSIVE             0x0004  //CAN控制器消极错误
#define ERR_CAN_LOSE                0x0008  //CAN控制器仲裁丢失
#define ERR_CAN_BUSERR              0x0010  //CAN控制器总线错误
#define ERR_CAN_BUSOFF              0x0020  //总线关闭错误
#define ERR_CAN_BUFFER_OVERFLOW     0x0040  //CAN控制器内部BUFFER溢出
//通用错误码
#define ERR_DEVICEOPENED            0x0100  //设备已经打开
#define ERR_DEVICEOPEN              0x0200  //打开设备错误
#define ERR_DEVICENOTOPEN           0x0400  //设备没有打开
#define ERR_BUFFEROVERFLOW          0x0800  //缓冲区溢出
#define ERR_DEVICENOTEXIST          0x1000  //此设备不存在
#define ERR_LOADKERNELDLL           0x2000  //装载动态库失败
#define ERR_CMDFAILED               0x4000  //执行命令失败错误码
#define ERR_BUFFERCREATE            0x8000  //内存不足

//CANET错误码
#define ERR_CANETE_PORTOPENED       0x00010000  //端口已经被打开
#define ERR_CANETE_INDEXUSED        0x00020000  //设备索引号已经被占用
#define ERR_REF_TYPE_ID             0x00030000  //SetReference或GetReference传递的RefType不存在
#define ERR_CREATE_SOCKET           0x00030002  //创建Socket失败
#define ERR_OPEN_CONNECT            0x00030003  //打开Socket的连接时失败，可能设备连接已经存在
#define ERR_NO_STARTUP              0x00030004  //设备没启动
#define ERR_NO_CONNECTED            0x00030005  //设备无连接
#define ERR_SEND_PARTIAL            0x00030006  //只发送了部分的CAN帧
#define ERR_SEND_TOO_FAST           0x00030007  //数据发得太快，Socket缓冲区满了

//函数调用返回状态值
#define STATUS_OK                   1
#define STATUS_ERR                  0

#define CMD_DESIP                   0
#define CMD_DESPORT                 1
#define CMD_CHGDESIPANDPORT         2
#define CMD_SRCPORT                 2
#define CMD_TCP_TYPE                4  //tcp 工作方式，服务器:1 或是客户端:0
#define TCP_CLIENT                  0
#define TCP_SERVER                  1
//服务器方式下有效
#define CMD_CLIENT_COUNT            5  //连接上的客户端计数
#define CMD_CLIENT                  6  //连接上的客户端
#define CMD_DISCONN_CLINET          7  //断开一个连接
#define CMD_SET_RECONNECT_TIME      8  //使能自动重连
//CANDTU_NET支持GPS
#define CMD_GET_GPS                 9
#define CMD_GET_GPS_NUM             10 //获取GPS信息的数目
// 板卡信息结构体
typedef struct _VCI_BOARD_INFO {
    USHORT  hw_Version; //硬件版本号
    USHORT  fw_Version; //固件版本号
    USHORT  dr_Version; //驱动程序版本号
    USHORT  in_Version; //接口库版本号
    USHORT  irq_Num;    //板卡所使用的中断号
    BYTE    can_Num;    //表示有几路 CAN 通道
    char    str_Serial_Num[20]; //此板卡的序列号
    char    str_hw_Type[40];    //硬件类型
    USHORT  Reserved[4];    //保留
} VCI_BOARD_INFO, *PVCI_BOARD_INFO;

//定义CAN信息帧结构体
typedef struct _VCI_CAN_OBJ {
    UINT    ID;             //帧 ID
    UINT    TimeStamp;      //时间标识
    BYTE    TimeFlag;       //是否使用时间标识
    BYTE    SendType;       //发送帧类型，0正常发送,1单次发送,2自发自收,3单次自发自收
    BYTE    RemoteFlag;     // 是否是远程帧
    BYTE    ExternFlag;     // 是否是扩展帧
    BYTE    DataLen;        //数据长度
    BYTE    Data[8];        //数据
    BYTE    Reserved[3];    //预留
} VCI_CAN_OBJ, *PVCI_CAN_OBJ;

//CAN控制器状态状态信息结构体
typedef struct _VCI_CAN_STATUS {
    UCHAR   ErrInterrupt;   //中断记录
    UCHAR   regMode;        //模式寄存器值
    UCHAR   regStatus;      //状态寄存器值
    UCHAR   regALCapture;   //仲裁丢失寄存器值
    UCHAR   regECCapture;   //错误寄存器值
    UCHAR   regEWLimit;     //错误警告限制寄存器值
    UCHAR   regRECounter;   //接收错误寄存器值
    UCHAR   regTECounter;   //发送错误寄存器值
    DWORD   Reserved;       //预留
} VCI_CAN_STATUS, *PVCI_CAN_STATUS;

// 错误信息的结构体
typedef struct _VCI_ERR_INFO {
    UINT    ErrCode;                //错误码
    BYTE    Passive_ErrData[3];     //消极错误的错误标识数据
    BYTE    ArLost_ErrData;         //仲裁丢失错误的错误标识数据
} VCI_ERR_INFO, *PVCI_ERR_INFO;

// 初始化CAN的结构体
typedef struct _VCI_INIT_CONFIG {
    DWORD   AccCode;        //验收码
    DWORD   AccMask;        //屏蔽码
    DWORD   Reserved;       //保留
    UCHAR   Filter;         //滤波方式。1单滤波,0双滤波
    UCHAR   Timing0;        //波特率定时器0
    UCHAR   Timing1;        //波特率定时器1
    UCHAR   Mode;           //模式;0正常模式,1只听模式
} VCI_INIT_CONFIG, *PVCI_INIT_CONFIG;

typedef struct _tagChgDesIPAndPort {
    char    szpwd[10];      //更改目标IP和端口所需要的密码
    char    szdesip[20];    //所要更改的目标IP
    int     desport;        //所要更改的目标端口
    BYTE    blistenonly;    //所要更改的工作模式;0正常模式,1只听模式
} CHGDESIPANDPORT;

// 过滤器记录
typedef struct _VCI_FILTER_RECORD {
    DWORD   ExtFrame;   //过滤的帧类型标志;1为扩展帧,0为标准帧
    DWORD   Start;      //滤波范围的起始帧ID
    DWORD   End;        //滤波范围的结束帧ID
} VCI_FILTER_RECORD, *PVCI_FILTER_RECORD;

typedef struct _DEVICE_CONFIG {
    VCI_INIT_CONFIG InitConfig[2];
    DWORD   DeviceType;
} DEVICE_CONFIG, *PDEVICE_CONFIG;

//定时自动发送帧结构
typedef struct _VCI_AUTO_SEND_OBJ{
    BYTE    Enable;     //使能本条报文 0:禁能 1:使能
    BYTE    Index;      //报文编号     最大支持32条报文
    DWORD   Interval;   //定时发送时间 1ms为单位
    VCI_CAN_OBJ obj;    //报文
}VCI_AUTO_SEND_OBJ,*PVCI_AUTO_SEND_OBJ;

//设置指示灯状态结构
typedef struct _VCI_INDICATE_LIGHT{
    BYTE    Indicate;             //指示灯编号
    BYTE    AttribRedMode:2;      //Red LED灭/亮/闪烁/自控
    BYTE    AttribGreenMode:2;    //Green LED灭/亮/闪烁/自控
    BYTE    AttribReserved:4;     //保留暂时不用
    BYTE    FrequenceRed:2;       //Red LED闪烁频率
    BYTE    FrequenceGreen:2;     //Green LED闪烁频率
    BYTE    FrequenceReserved:4;  //保留暂时不用
} VCI_INDICATE_LIGHT,*PVCI_INDICATE_LIGHT;

//设置转发结构
typedef struct _VCI_CAN_OBJ_REDIRECT{
    BYTE    Action;                //标识开启或停止转发
    BYTE    DestCanIndex;          //CAN目标通道
} VCI_CAN_OBJ_REDIRECT,*PVCI_CAN_OBJ_REDIRECT;




#ifdef __cplusplus
extern "C" {
#endif

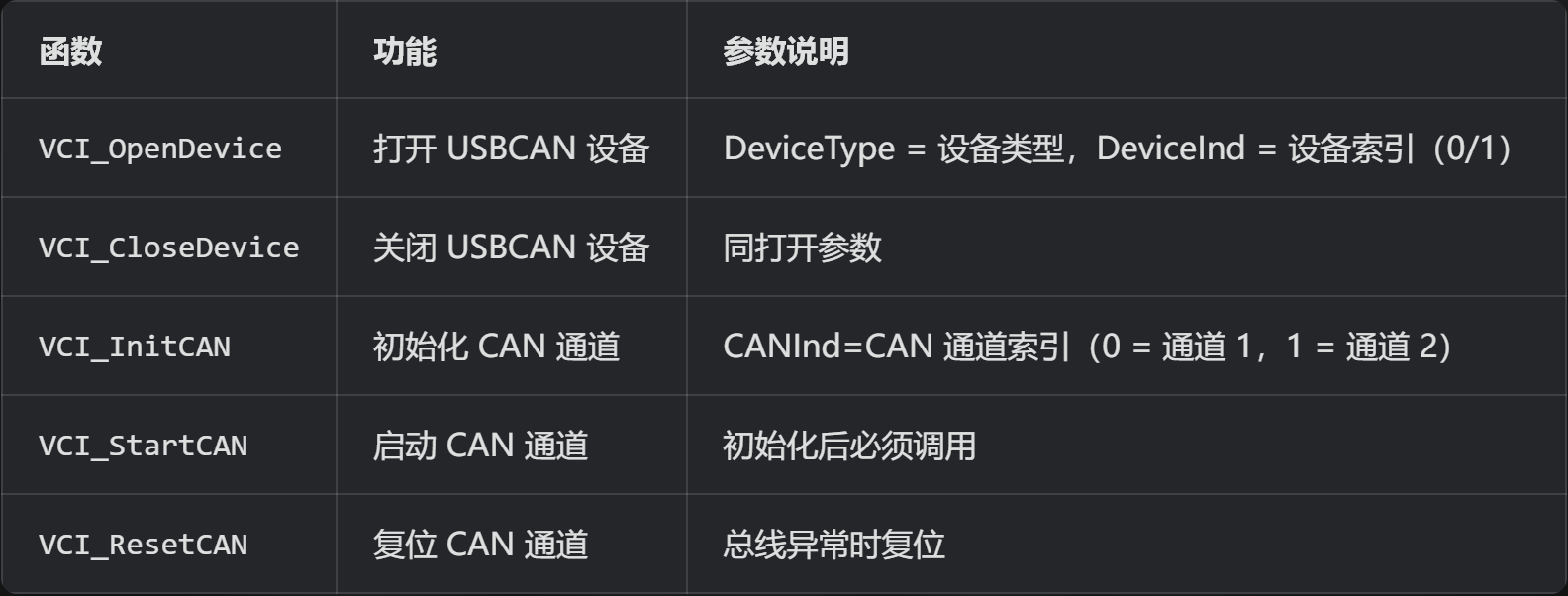

// 设备操作函数
DWORD STDCALL VCI_OpenDevice(DWORD DeviceType, DWORD DeviceInd, DWORD Reserved);
DWORD STDCALL VCI_CloseDevice(DWORD DeviceType, DWORD DeviceInd);
DWORD STDCALL VCI_InitCAN(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, PVCI_INIT_CONFIG pInitConfig);

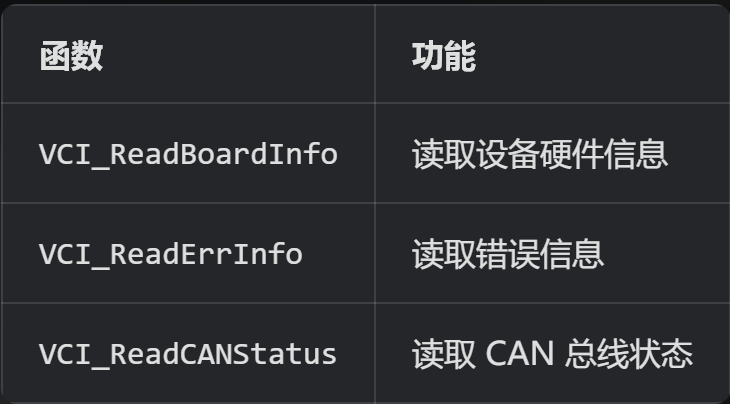

// 信息读取函数
DWORD STDCALL VCI_ReadBoardInfo(DWORD DeviceType, DWORD DeviceInd, PVCI_BOARD_INFO pInfo);
DWORD STDCALL VCI_ReadErrInfo(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, PVCI_ERR_INFO pErrInfo);
DWORD STDCALL VCI_ReadCANStatus(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, PVCI_CAN_STATUS pCANStatus);

// 参数设置函数
DWORD STDCALL VCI_GetReference(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, DWORD RefType, PVOID pData);
DWORD STDCALL VCI_SetReference(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, DWORD RefType, PVOID pData);

// 缓冲区操作函数
ULONG STDCALL VCI_GetReceiveNum(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd);
DWORD STDCALL VCI_ClearBuffer(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd);

// CAN控制函数
DWORD STDCALL VCI_StartCAN(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd);
DWORD STDCALL VCI_ResetCAN(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd);

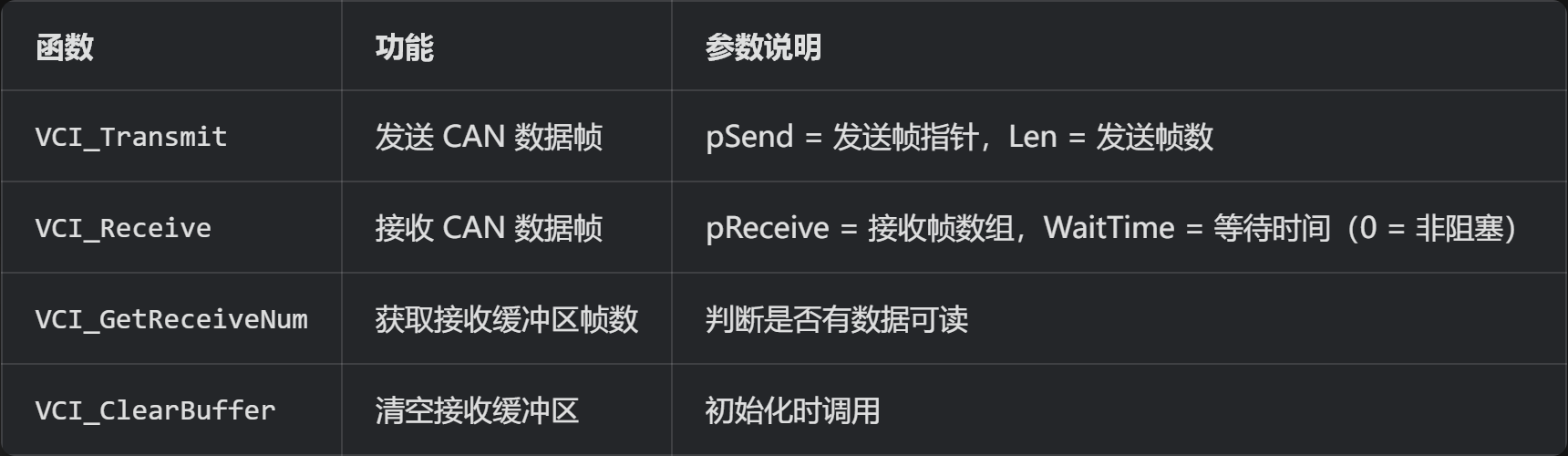

// 数据收发函数
ULONG STDCALL VCI_Transmit(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, PVCI_CAN_OBJ pSend, ULONG Len);
ULONG STDCALL VCI_Receive(DWORD DeviceType, DWORD DeviceInd, DWORD CANInd, PVCI_CAN_OBJ pReceive, ULONG Len, INT WaitTime);

#ifdef __cplusplus
}
#endif

#endif // CONTROLCAN_QT_H

核心分为宏定义、结构体、函数声明三部分：

1. 跨平台类型定义
   解决 Windows 与 Linux 平台类型不兼容问题，避免windows.h冲突：

// Windows平台使用原生类型，Linux使用Qt类型
typedef quint32 DWORD;
typedef quint8 BYTE;
typedef void* PVOID;
#define STDCALL __stdcall  // Windows调用约定

2. 设备与错误码宏定义

// 设备类型
#define VCI_USBCAN2     4   // 双通道USBCAN
// 函数返回值
#define STATUS_OK       1   // 调用成功
#define STATUS_ERR      0   // 调用失败
// CAN错误码
#define ERR_CAN_BUSOFF  0x0020  // 总线关闭
#define ERR_CAN_OVERFLOW 0x0001 // FIFO溢出

3. 核心结构体（必掌握）
   周立功驱动通过结构体传递 CAN 数据、配置参数，是开发核心：
   （1）VCI_BOARD_INFO：设备硬件信息

typedef struct _VCI_BOARD_INFO {
    USHORT hw_Version;     // 硬件版本
    USHORT fw_Version;     // 固件版本
    char str_Serial_Num[20];// 设备序列号（唯一标识）
    BYTE can_Num;          // CAN通道数
} VCI_BOARD_INFO;

作用：读取设备序列号、版本信息，用于设备识别与匹配。

（2）VCI_CAN_OBJ：CAN 数据帧结构体

typedef struct _VCI_CAN_OBJ {
    UINT    ID;             // 帧ID（标准帧/扩展帧）
    BYTE    ExternFlag;     // 扩展帧标识：1=扩展帧，0=标准帧
    BYTE    RemoteFlag;     // 远程帧标识：1=远程帧，0=数据帧
    BYTE    DataLen;        // 数据长度（0-8）
    BYTE    Data[8];        // 数据域
    BYTE    SendType;       // 发送类型：0=正常发送
} VCI_CAN_OBJ;

作用：配置波特率、滤波规则、工作模式。

验收码 + 屏蔽码：用于 CAN 帧滤波，AccMask=0xFFFFFFFF表示接收所有帧；

Mode=0：正常模式（可收发数据）；Mode=1：只听模式（仅接收，不发送应答）。

（4）VCI_CAN_STATUS：CAN 控制器状态

typedef struct _VCI_CAN_STATUS {
    UCHAR regTECounter;     // 发送错误计数器
    UCHAR regRECounter;     // 接收错误计数器
} VCI_CAN_STATUS;

作用：读取总线状态，排查总线错误。

2.4 周立功驱动核心 API 函数详解

驱动提供 12 个核心 API，完成设备打开、初始化、收发、关闭全流程，函数均为STDCALL调用约定：

1. 设备操作函数

2. 数据收发函数

3. 信息读取函数


三、Qt 环境下调用周立功 USBCAN 驱动

3.1 Qt 工程配置

1. 新建 Qt Widgets 工程
2. 添加驱动文件
   将ControlCAN_qt.h加入工程，将ControlCAN.dll放入编译输出目录。
3. 跨平台库加载配置
   在.pro文件中添加动态库引用：

# 引入USBCAN库
INCLUDEPATH += $$PWD/ControlCAN
# 链接库
LIBS += -L$$PWD/ControlCAN -lControlCAN

3.2 核心设计思路

为了保证代码模块化、线程安全、可复用，我们设计三层架构：

USBCANManager：单例模式，管理所有 USBCAN 设备、CAN 通道，封装驱动 API；

DeviceCANAdapter：CAN 适配器，封装协议解析、数据收发、同步等待；

业务层：调用适配器实现设备控制、数据采集。

3.3 USBCANManager 单例类实现（设备管理核心）

核心功能：

探测 USBCAN 设备、匹配序列号；

打开 / 关闭 CAN 通道、初始化波特率；

线程安全的数据收发；

多通道管理。

关键代码解析：

1. 单例模式（线程安全懒汉式）

// 头文件
class USBCANManager : public QObject
{
    Q_OBJECT
public:
    static USBCANManager* getInstance();
private:
    static USBCANManager* m_instance;
    static QMutex m_instanceMutex;
    USBCANManager(QObject* parent = nullptr);
};

// 源文件
USBCANManager* USBCANManager::m_instance = nullptr;
QMutex USBCANManager::m_instanceMutex;

USBCANManager* USBCANManager::getInstance()
{
    if (m_instance == nullptr) {
        QMutexLocker locker(&m_instanceMutex);
        if (m_instance == nullptr) {
            m_instance = new USBCANManager();
        }
    }
    return m_instance;
}

优势：全局唯一实例，避免重复打开设备、线程安全。

2. 探测 USBCAN 设备

遍历设备索引，打开设备、读取序列号，匹配配置文件中的设备 SN：

bool USBCANManager::enumUsbCanDevices()
{
    QMutexLocker locker(&m_detectionMutex);
    m_lstDeviceInfo.clear();
    // 遍历设备索引0-1
    for (int devIndex = 0; devIndex < 2; ++devIndex)
    {
        // 打开设备
        if (VCI_OpenDevice(VCI_USBCAN2, devIndex, 0) == STATUS_OK)
        {
            VCI_BOARD_INFO boardInfo;
            memset(&boardInfo, 0, sizeof(boardInfo));
            // 读取设备序列号
            if (VCI_ReadBoardInfo(VCI_USBCAN2, devIndex, &boardInfo) == STATUS_OK)
            {
                QString deviceSn = QString::fromLatin(boardInfo.str_Serial_Num).trimmed();
                // 匹配预设序列号
                if (deviceSn == 配置的SN) {
                    DeviceInfo info;
                    info.deviceIndex = devIndex;
                    info.strSn = deviceSn;
                    m_lstDeviceInfo.append(info);
                }
            }
        }
    }
    m_devicesProbed = true;
    return true;
}

3. 初始化 CAN 通道
   配置波特率、验收码、启动 CAN：

bool USBCANManager::initializeCAN(int channelId)
{
    ChannelData* ch = m_channels[channelId];
    CANChannelConfig cfg = ch->config;
    // 初始化配置：125Kbps波特率
    VCI_INIT_CONFIG initConfig;
    memset(&initConfig, 0, sizeof(initConfig));
    initConfig.AccCode = 0x00000000;    // 验收码
    initConfig.AccMask = 0xFFFFFFFF;    // 屏蔽码（接收所有帧）
    initConfig.Filter = 0;              // 双滤波
    initConfig.Mode = 0;                // 正常模式
    initConfig.Timing0 = 0x03;          // 125Kbps
    initConfig.Timing1 = 0x1C;

    // 初始化CAN
    VCI_InitCAN(VCI_USBCAN2, cfg.deviceIndex, cfg.canIndex, &initConfig);
    // 启动CAN
    VCI_StartCAN(VCI_USBCAN2, cfg.deviceIndex, cfg.canIndex);
    // 清空缓冲区
    VCI_ClearBuffer(VCI_USBCAN2, cfg.deviceIndex, cfg.canIndex);
    return true;
}

4. 发送 CAN 数据

bool USBCANManager::sendMessage(int channelId, const CANMessage& msg)
{
    QMutexLocker locker(&m_channelsMutex);
    ChannelData* channelData = m_channels[channelId];
    // 构造周立功CAN帧结构体
    VCI_CAN_OBJ canObj;
    memset(&canObj, 0, sizeof(VCI_CAN_OBJ));
    canObj.ID = msg.id;
    canObj.ExternFlag = 1;    // 扩展帧
    canObj.RemoteFlag = 0;    // 数据帧
    canObj.DataLen = msg.dataLen;
    memcpy(canObj.Data, msg.data.constData(), msg.dataLen);
    // 调用驱动发送
    ULONG result = VCI_Transmit(VCI_USBCAN2, channelData->config.deviceIndex,
                                channelData->config.canIndex, &canObj, 1);
    return result == STATUS_OK;
}

5. 接收 CAN 数据

QList<CANMessage> USBCANManager::receiveMessages(int channelId, int maxCount)
{
    QList<CANMessage> messages;
    ChannelData* channelData = m_channels[channelId];
    // 获取接收缓冲区帧数
    ULONG num = VCI_GetReceiveNum(VCI_USBCAN2, channelData->config.deviceIndex,
                                  channelData->config.canIndex);
    if (num == 0) return messages;
    // 非阻塞读取数据
    VCI_CAN_OBJ objs[100];
    ULONG len = VCI_Receive(VCI_USBCAN2, channelData->config.deviceIndex,
                            channelData->config.canIndex, objs, maxCount, 0);
    // 转换为自定义CANMessage
    for (ULONG i = 0; i < len; i++) {
        CANMessage msg;
        msg.id = objs[i].ID;
        msg.dataLen = objs[i].DataLen;
        msg.data = QByteArray((char*)objs[i].Data, objs[i].DataLen);
        messages.append(msg);
    }
    return messages;
}

3.4 DeviceCANAdapter 适配器类实现（协议封装核心）

核心功能：

• 自定义 CAN 协议封装 / 解析；
• 同步收发（发送请求→等待响应）；
• 广播 / 点对点通信；
• 帧校验、超时处理。

四、自定义 CAN 协议封装与解析实战

4.1 协议设计原则

在实际项目中，必须自定义应用层 CAN 协议，规范 ID 定义、数据域格式，保证设备间通信兼容。本文采用29 位扩展帧，协议设计如下：

4.2 扩展帧的29 位 CAN ID 定义（核心）

29位ID分配：
[28-20]  PROTNO ：协议编号（9位）
[19]     PTP     ：通信类型（1位：0=广播，1=点对点）
[18-11]  DSTADDR ：目标地址（8位）
[10-3]   SRCADDR ：源地址（8位）
[2-0]    GROUP   ：组号（3位，固定0）

PROTNO：区分不同设备协议（如充电桩、逆变器）；

PTP：0 = 广播（所有节点接收），1 = 点对点（仅目标节点接收）；

DSTADDR：下位机地址（1-255）；

SRCADDR：上位机地址（固定 0x01）。

4.3 CAN 数据域定义

数据域固定 8 字节，格式：

字节0：功能码
字节1：错误码（比如：0xF0=成功，其他=失败）
字节2-3：寄存器地址
字节4-7：数据值（32位，根据情况可拆分或组合使用）

4.4 协议封装代码实现

1. 封装 29 位 CAN ID

QByteArray DeviceCANAdapter::pack29BitCanId(quint16 protNo, quint8 ptp, quint8 dstAddr,
                                            quint8 srcAddr, quint8 group)
{
    quint32 canId = 0;
    canId |= ((protNo & 0x1FF) << 20);  // 协议号
    canId |= ((ptp  & 0x01)  << 19);    // 点对点标识
    canId |= ((dstAddr & 0xFF) << 11); // 目标地址
    canId |= ((srcAddr & 0xFF) << 3);  // 源地址
    canId |= (group & 0x07);           // 组号
    // 转为4字节大端数组
    QByteArray data(4, 0);
    data[0] = (canId >> 24) & 0xFF;
    data[1] = (canId >> 16) & 0xFF;
    data[2] = (canId >> 8)  & 0xFF;
    data[3] = canId & 0xFF;
    return data;
}

2. 封装写命令帧

QByteArray DeviceCANAdapter::packSetFrame(quint16 protNo, quint8 ptp, quint8 dstAddr,
                                          quint8 srcAddr, quint8 group,
                                          quint16 regAddr, quint32 setData)
{
    QByteArray frame;
    frame.append(pack29BitCanId(protNo, ptp, dstAddr, srcAddr, group));
    // 数据域：功能码+保留+寄存器地址+数据
    QByteArray data(8, 0);
    data[0] = 0x03;         // 写功能码
    data[2] = (regAddr >> 8) & 0xFF;
    data[3] = regAddr & 0xFF;
    data[4] = (setData >> 24) & 0xFF;
    data[5] = (setData >> 16) & 0xFF;
    data[6] = (setData >> 8) & 0xFF;
    data[7] = setData & 0xFF;
    frame.append(data);
    return frame;
}

3. 帧转换为 CANMessage
   这里很重要，如何将你的字节帧数据转换成周立功驱动里的格式。

CANMessage DeviceCANAdapter::buildCANMessage(const QByteArray& frame)
{
    CANMessage msg;
    // 解析ID
    msg.id =  ((quint8)frame[0] << 24) | ((quint8)frame[1] << 16)
            | ((quint8)frame[2] << 8) | ((quint8)frame[3]);
    msg.isExtFrame = 1;     // 扩展帧
    msg.data = frame.mid(4);// 数据域
    msg.dataLen = msg.data.size();
    return msg;
}

4.5 协议解析与校验

bool DeviceCANAdapter::checkRespFrame(const QByteArray& resp, quint16 regAddr)
{
    QByteArray data = resp.size() >=12 ? resp.mid(4,8) : resp;
    // 校验功能码
    if (data[0] != 0x41 && data[0] != 0x42) return false;
    // 校验错误码
    if (data[1] != 0xF0) return false;
    // 校验寄存器地址
    quint16 respReg = (quint16)data[2] << 8 | data[3];
    return respReg == regAddr;
}

五、Qt 多线程实现 CAN 数据收发

5.1 为什么需要多线程？

• 主线程不阻塞：CAN 接收需要轮询，同步收发有超时等待，若在主线程执行，界面会卡死；
• 多通道并发：USBCAN2 有两个通道，需独立线程收发数据；
• 实时性：独立线程保证数据实时接收，不被界面操作影响。

5.2 Qt 多线程实现方案

采用QObject+moveToThread方案（Qt 推荐，安全稳定）：

• 创建CANWorker工作类，继承 QObject，实现接收轮询逻辑；
• 将 worker 移入子线程；
• 信号与槽通信，线程安全传递数据；
• 启动 / 停止线程控制收发。

5.3 多线程核心代码

1. CAN 工作线程类

class CANWorker : public QObject
{
    Q_OBJECT
public:
    explicit CANWorker(int channelId);
public slots:
    void startWork();   // 启动接收
    void stopWork();    // 停止接收
private:
    int m_channelId;
    bool m_isRunning;
    USBCANManager* m_canManager;
signals:
    void receivedData(QList<CANMessage> msgs); // 数据接收信号
};

2. 线程轮询接收逻辑

void CANWorker::startWork()
{
    m_isRunning = true;
    while (m_isRunning)
    {
        // 非阻塞读取数据
        QList<CANMessage> msgs = m_canManager->receiveMessages(m_channelId, 10);
        if (!msgs.isEmpty()) {
            emit receivedData(msgs); // 发送数据到主线程
        }
        QThread::msleep(5); // 轮询间隔5ms，降低CPU占用
    }
}

3. 线程启动与绑定

// 主线程中创建线程
QThread* m_receiveThread = new QThread(this);
CANWorker* m_worker = new CANWorker(ChannelId_Inverter);
m_worker->moveToThread(m_receiveThread);

// 信号槽连接
connect(m_receiveThread, &QThread::started, m_worker, &CANWorker::startWork);
connect(m_worker, &CANWorker::receivedData, this, &MainWindow::onReceiveData);
connect(m_receiveThread, &QThread::finished, m_worker, &QObject::deleteLater);

// 启动线程
m_receiveThread->start();

5.4 同步收发实现（发送→等待响应）

上位机发送读 / 写命令后，需要等待下位机响应，实现同步通信：

CANMessage DeviceCANAdapter::sendAndWaitResponse(const CANMessage& request, int timeoutMs)
{
    // 清空旧数据
    m_canManager->receiveMessages(m_channelId, 100);
    // 发送请求
    m_canManager->sendMessage(m_channelId, request);
    // 计算预期响应ID
    quint32 expectId = 交换源地址和目标地址后的ID;
    // 轮询等待响应
    qint64 startTime = QDateTime::currentMSecsSinceEpoch();
    while (QDateTime::currentMSecsSinceEpoch() - startTime < timeoutMs)
    {
        QList<CANMessage> msgs = m_canManager->receiveMessages(m_channelId, 10);
        for (const auto& msg : msgs) {
            if (msg.id == expectId) return msg;
        }
        QThread::msleep(5);
    }
    return CANMessage(); // 超时
}

六、完整工程使用与测试

6.1 硬件连接

• USBCAN 模块插入电脑 USB 口；
• CAN_H、CAN_L 连接下位机 CAN 总线；
• 总线两端接 120Ω 终端电阻。

6.2 软件运行流程

• 打开工程，配置设备序列号；
• 编译运行，自动探测设备；
• 打开 CAN 通道，启动接收线程；
• 发送读 / 写命令，接收下位机数据；
• 关闭通道，关闭设备。

6.3 常见问题排查

• VCI_OpenDevice 失败：驱动未安装、设备未插入、索引错误；
• 无法接收数据：波特率不匹配、终端电阻未接、ID 滤波错误；
• 发送失败：总线关闭、通道未启动、设备离线；
• 线程卡死：轮询间隔过短、未加 msleep、死循环。

七、总结

本文完整讲解了CAN 协议核心原理、周立功 USBCAN 驱动接口、Qt 驱动调用、自定义协议封装、多线程收发五大核心内容。周立功 USBCAN+Qt 是上位机 CAN 通信开发的黄金组合，经常在实际工业中大量使用，熟悉CAN协议可以快速开发出稳定、高效的 CAN 总线上位机软件，满足各类工业设备的通信需求。
