项目概述
本项目结合前面 DFPlayer MP3智能音乐播放器，在其基础上整合所有模块到ESP32 通用扩展板上，告别飞线，实现一体化、可装入外壳的成品级设备。
一、系统接线部分
1.1 硬件清单
| 组件名称 | 型号规格 | 数量 | 备注 |
|---|---|---|---|
| ESP32开发板 | 零知派ESP32-WROOM-32 | 1 | 主控制器 |
| MP3解码模块 | DFPlayer Mini | 1 | 音频解码 |
| TFT显示屏 | ST7789 240x320 | 1 | 界面显示 |
| SD卡模块 | 不超过 32GB，FAT32 格式 | 1 | SD卡模块，带卡槽 |
| 扬声器/耳机 | 8Ω 3W | 1 | 音频输出 |

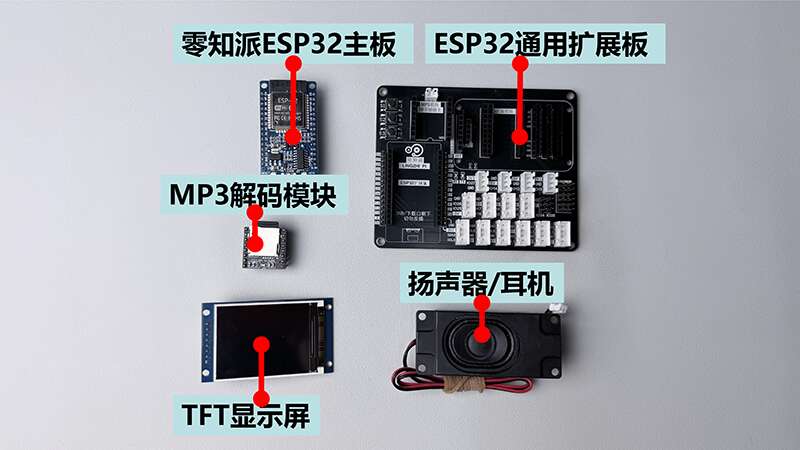

1.2 实物图

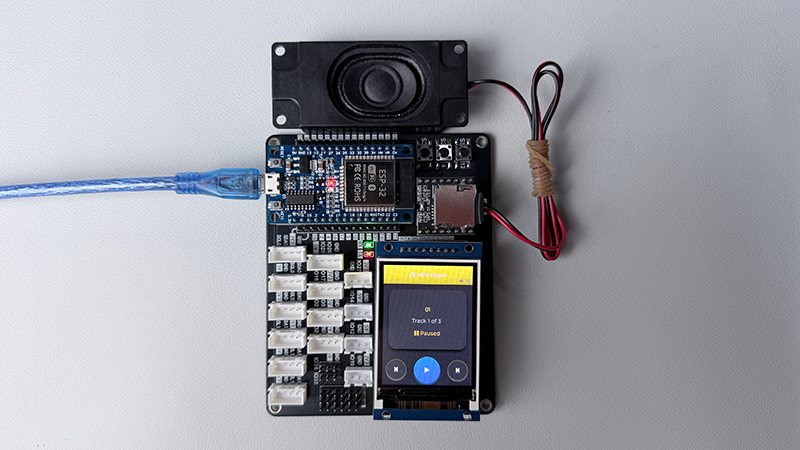

1.3 拼装图
二、安装与使用部分

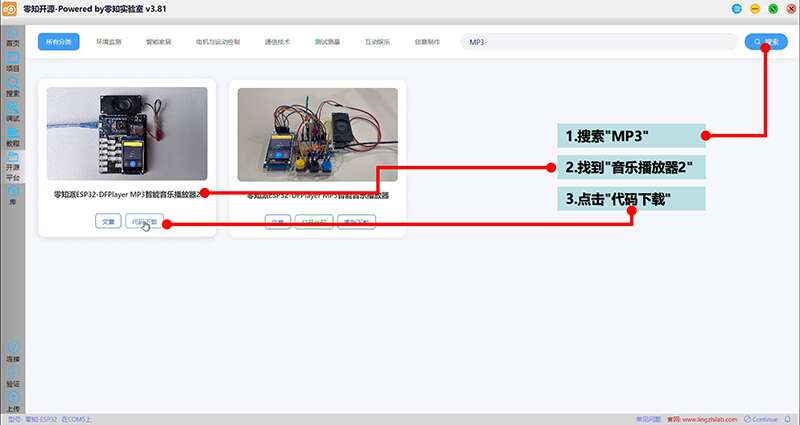

2.1 开源平台-查找MP3 -代码下载自动打开

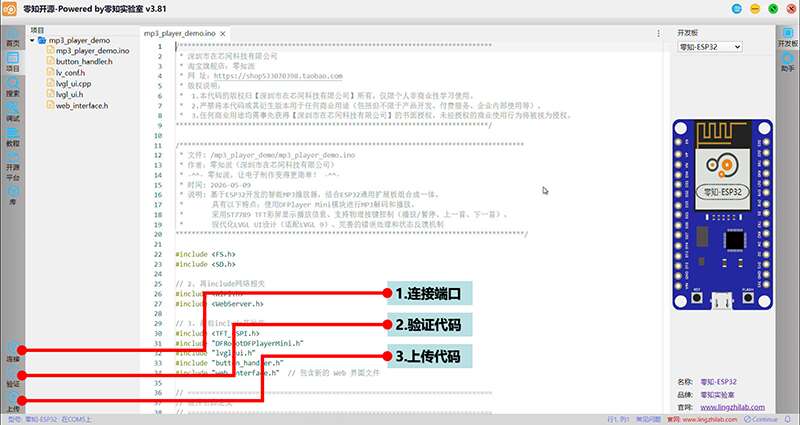

2.2 连接-验证-上传

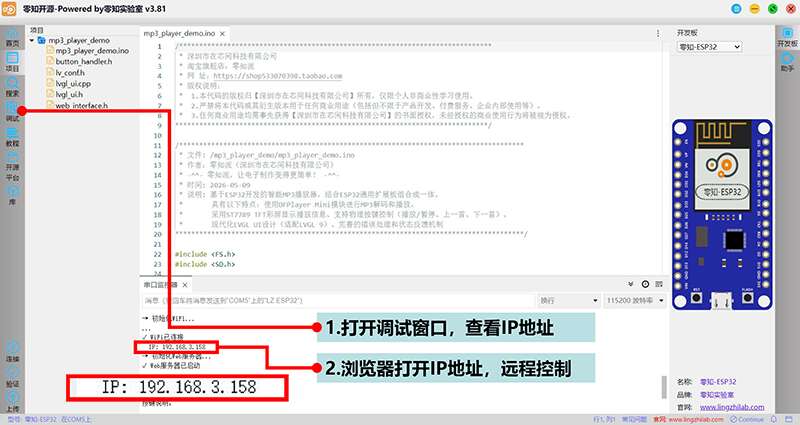

2.3 调试-串口监视器
三、项目结果演示
3.1 系统启动

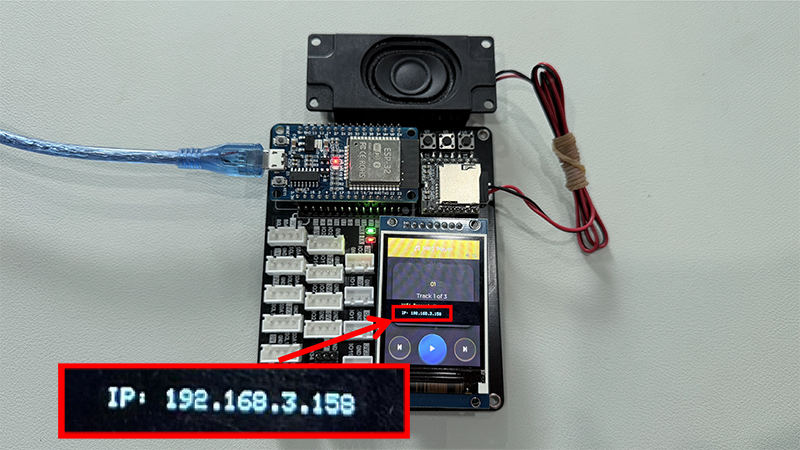

屏幕显示启动画面，检测各模块；读取SD卡歌曲列表；尝试连接WiFi，失败则启动AP模式；LVGL界面和Web服务器启动；显示IP地址和控制方式
3.2 多控制方式
1）物理按键操作
短按播放键：播放/暂停切换；短按上一首/下一首：切换歌曲；长按上一首/下一首：音量调节；所有操作实时同步到Web和LVGL界面

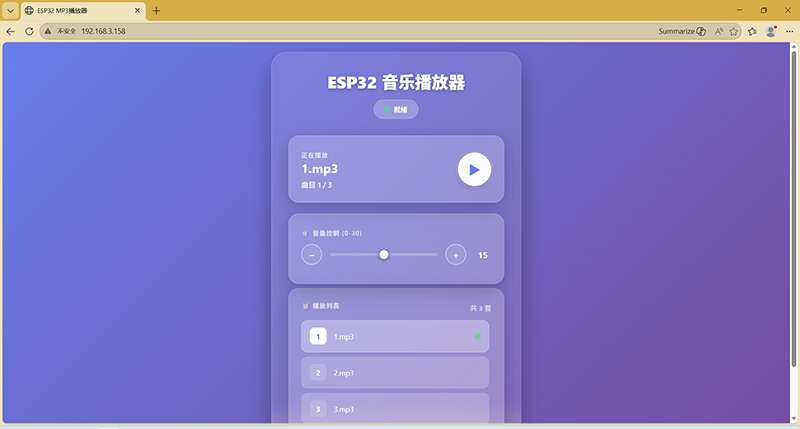

2）Web界面操作
使用电脑/手机浏览器，访问显示屏或者串口打印出的IP
访问IP地址后，点击播放列表中的歌曲直接播放；滑动条或按钮调节音量，实时显示当前播放状态和歌曲信息
3）LVGL界面操作
实时显示歌曲数量和播放状态
3.3 视频演示
零知派ESP32+DFPlayer一体化全功能音乐系统演示
音乐播放器系统物理按键操作/多控制方式状态同步+Web界面和远程控制演示+LVGL GUI图形界面
四、DFPlayer MP3模块工作原理
4.1 硬件架构图
比特流解析（读取MP3文件头）→霍夫曼解码（解压缩频域数据）→反量化（恢复MDCT系数）→IMDCT变换（时域到频域转换）→子带合成（合成PCM音频数据）→PCM输出（16位44.1kHz立体声输出）
4.2 通信协议详解
串口模式
串口指令格式：模块支持异步串口通讯模式,通过串口接受控制命令
| 指令名称 | 对应功能 | 功能描述 |
|---|---|---|
| $S | 起始位0x7E | 每条命令反馈均以$开头，即0x7E |
| VER | 版本 | 版本信息[目前默认为0xFF] |
| Len | len后字节个数 | 校验和不计算在内 |
| CMD | 命令字 | 表示具体的操作，比如播放/暂停等等 |
| Feedback | 命令反馈 | 是否需要反馈信息，1反馈，0不反馈 |
| para1 | 参数1 | 查询的数据高字节（比如歌曲序号） |
| para2 | 参数2 | 查询的数据低字节 |
| checksum | 校验和[占两个字节] | 累加和校验[不计起始位$] |
| $0 | 结束位 | 结束位0xEF |
校验和计算
cpp
uint16_t calculateChecksum(uint8_t *cmd, uint8_t len) {
uint16_t sum = 0;
for (uint8_t i = 1; i < 7; i++) { // 字节1-6
sum += cmd[i];
}
return -sum; // 取反
}
// 示例：播放第5首歌曲
uint8_t playSong5[] = {
0x7E, 0xFF, 0x06, 0x03, 0x00, 0x00, 0x05, 0xFE, 0xF9, 0xEF
// ↑ ↑ ↑
// 固定长度 播放指令 歌曲编号5
};串口控制指令示例
| 指令码 | 功能 | 参数说明 | 响应格式 |
|---|---|---|---|
| 0x01 | 下一首 | 无参数 | 0x3F + 0x01 |
| 0x02 | 上一首 | 无参数 | 0x3F + 0x02 |
| 0x03 | 播放指定文件 | 文件编号1-255 | 0x3F + 文件编号 |
| 0x04 | 音量调整 | 音量值0-30 | 0x3F + 音量值 |
| 0x05 | 设置EQ | 0-5模式 | 0x3F + EQ值 |
串口发送7E FF 06 0E 00 00 00 FE ED EF暂停播放器
五、常见问题解答
Q1：Web界面无法访问怎么办？
*A：排查步骤：*检查网络连接，命令行输入ping 192.168.x.xxx;观察串口输出的ESP32 IP地址；检查防火墙设置，确保防火墙允许80端口；AP模式连接，STA模式失败自动切换
Q2：SD卡无法识别或读取？
*A：排查流程：*格式化SD卡FAT32，4096簇格式，检查文件命名，按顺序复制到SD卡根目录下，确保mp3格式正确
Q3：系统内存不足或重启？
A：内存优化策略：
cpp
// 1. 减少LVGL缓冲区
static lv_color_t buf[SCREEN_WIDTH * 8]; // 从10行减少到8行
// 2. 优化Web界面
const char HTML_PAGE[] PROGMEM; // 使用PROGMEM存储
// 3. 减少串口缓冲区
mp3Serial.setRxBufferSize(128); // 默认256
mp3Serial.setTxBufferSize(128);
// 4. 监控内存使用
void checkMemory() {
Serial.printf("Free heap: %d bytes\n", ESP.getFreeHeap());
Serial.printf("Min free: %d bytes\n", ESP.getMinFreeHeap());
}Q4：二次开发如何保存项目代码？
A：软件默认设置代码自动保存（两秒间隔），但保险起见，在退出或者关闭项目前，可以按快捷键"Ctrl+S"手动保存
项目资源整合
DFPlayer MP3模块： DFPlayer Mini Manual
DFPlayer 库文件： DFRobot/DFRobotDFPlayerMini
