短文标题：PWM模拟电压：数字信号"平均"一下，就能变成模拟量

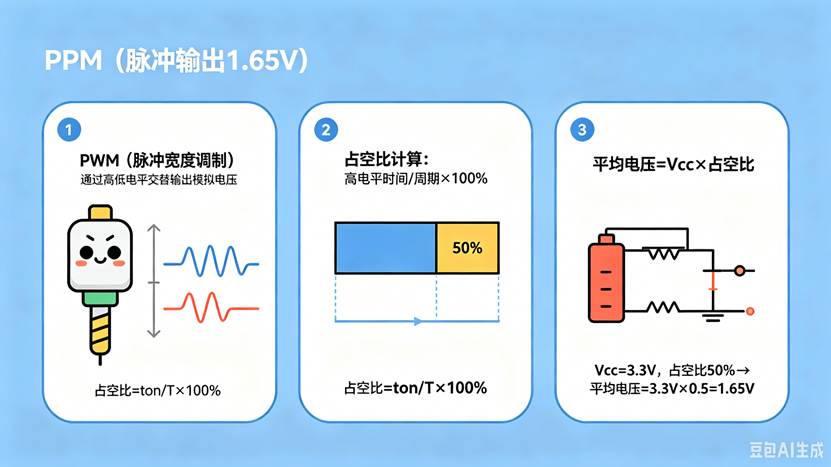

你有没有想过一个问题：GPIO只能输出0V或3.3V，怎样才能让它输出1.65V？答案是：PWM（脉冲宽度调制）。在足够短的时间内，让引脚50%时间输出3.3V、50%时间输出0V。外接的RC低通滤波器会把高频分量滤掉，负载（比如LED、电机）感受到的是平均电压------1.65V。占空比 = 高电平时间 / 周期。50%占空比 → 平均电压 = 50% × 3.3V = 1.65V。
**那个"平均"的物理原理，**PWM不是真的产生了1.65V，而是利用物理系统的惯性：
- 人眼的视觉暂留：LED快速闪烁，眼睛看到的平均亮度
- 电机的机械惯性：PWM驱动电机，转速由平均电压决定
- RC滤波器的积分作用：电阻电容将PWM波形平滑成直流电压
这就是"用时间换电压"------调整高低电平的时间比例，产生任意中间电压。
**那个"占空比"与"分辨率"，**PWM的分辨率取决于定时器的位数。
- 8位定时器：256级占空比（ARR=255）
- 16位定时器：65536级占空比（ARR=65535）
公式：平均电压 = VCC × (CCR / ARR)，ARR越大，电压调节越细腻。
**那个"频率"的选择，**PWM频率不能太低：LED会闪烁（人眼>100Hz），电机会抖动（机械响应延迟），音频会产生啸叫（人耳20Hz~20kHz）。频率也不能太高：MOS管开关损耗会增加（每开一次/关一次都要消耗能量），且负载可能呈感性，阻抗随频率变化。常用经验值：
- LED调光：200Hz~1kHz
- 电机调速：10kHz~20kHz（避开人耳最敏感的2kHz~5kHz）
- 数字电源：50kHz~100kHz以上
**那个"RC滤波"的平滑，**如果想得到真正的直流电压（如DAC输出），需要在PWM输出后加低通滤波器（电阻+电容）。截止频率f_c = 1/(2πRC)，应远低于PWM频率。例如PWM=10kHz，RC截止频率取1kHz：R=1kΩ，C=1/(2π×1000×1000)≈0.16μF，取0.1μF即可。注意输出端加运放缓冲驱动，否则负载会改变RC滤波特性。
**那个"硬件PWM"的优势，**用定时器中断模拟PWM，CPU负载极高（每周期进中断）。
STM32的通用定时器自带硬件PWM：只需设置ARR和CCR，启动定时器，硬件自动翻转引脚，CPU占用率≈0。
这个故事的启示， 为什么PWM能模拟模拟电压？因为物理系统有"惯性"------人眼、电机、RC电路，都会对输入做"平均"。这就是数字世界通往模拟世界的桥梁。**没有昂贵的DAC，一个定时器就能输出模拟电压。写在最后，**下表快速总结PWM的应用：
（本文灵感源于于振南《新概念ARM32单片机》教程第6.6节"通用定时器 PWM 原理与数字模拟信号转换"，感谢作者将PWM模拟电压的精髓讲得如此通透。）
