在石墨烯大规模工业化进程中，质量控制是决定商业化成败的关键环节。化学气相沉积****（CVD）**** 法在铜箔上生长石墨烯已成为主流，但如何快速、非破坏性地评估覆盖率和质量，一直困扰着产线工程师。光子湾 激光共聚焦显微镜 （CLSM） 的反射模式为此提供了实用解决方案。它能在几秒内完成高对比成像，实现非破坏性石墨烯检测 与实时质量评估 ，有效连接实验室研发与卷对卷（R2R）生产。
CVD石墨烯工业化面临的表征痛点
CVD生长过程易出现覆盖不均 、缺陷聚集 等问题。传统方法局限明显：拉曼光谱虽能提供结构细节，但扫描速度慢，无法满足大面积实时需求；普通光学显微镜（OM）在Cu箔上对比度低，亮场常因氧化模糊，暗场易受表面粗糙度干扰。这些问题导致反馈延迟，废品率上升，工艺优化成本增加。
因此，行业迫切需要一种适用于不透明Cu基底的快速、非接触表征工具 。反射模式激光共聚焦显微镜正是在这一背景下展现出显著价值。

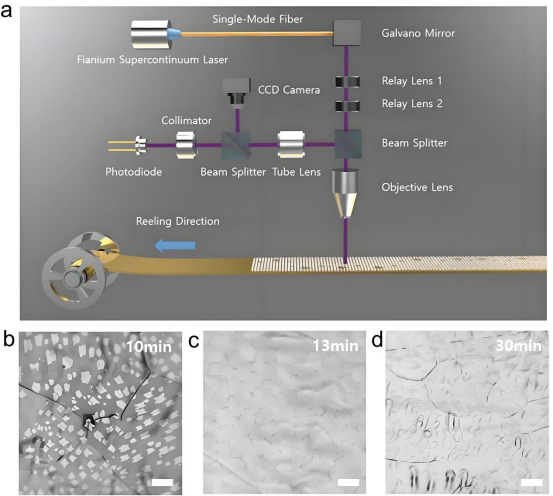

铜箔上 CVD 石墨烯的清晰 CLSM 图像
CLSM 的成像原理与覆盖率检测优势
激光共聚焦显微镜 利用点扫描和针孔技术实现光学切片。在反射模式下，石墨烯 覆盖区域呈现明亮区，裸露铜基底则为暗区。这种高对比能清晰区分亚单层到全覆盖的不同阶段。

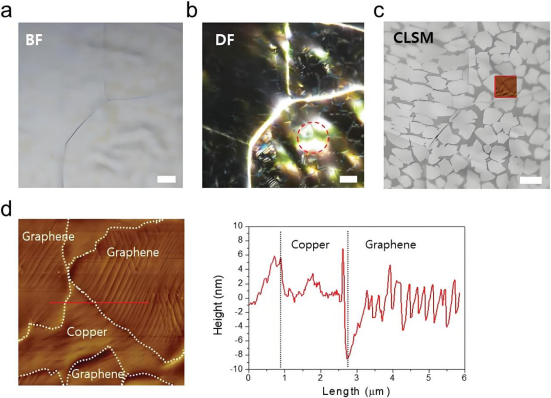

与亮场（BF） 和暗场（DF） 光学显微镜相比，反射模式CLSM成像速度快 、对比度高 、无需样品预处理 ，且不受轻微氧化过多影响。这些优势使其特别适合产线在线监测，支持非破坏性石墨烯检测 。
波长选择对石墨烯成像对比度的影响

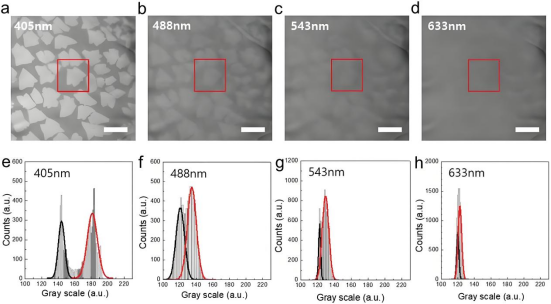

激光波长直接影响成像效果。测试显示，405nm 波长下石墨烯与铜的反射对比度****（Rc）**** 最高。随着波长增加至488nm 、543nm 或633nm ，对比度逐步下降。通过灰度直方图可见，405nm 时亮区与暗区分离最为明显。
这一发现为工业应用提供了清晰指导：选择合适波长可显著提升检测效率和准确性。
从光学对比到石墨烯质量评估的理论与实践
反射对比度Rc不仅反映覆盖率，还与石墨烯缺陷密度相关。缺陷越多，Rc值越低。这一关系可通过Fresnel干涉公式结合紧束缚模型解释：石墨烯光学电导率的变化直接影响反射特性。
实用CVD石墨烯表征 核对清单
以下是一份简易操作清单，帮助团队快速落地：
- 优先用405nm激光扫描Cu箔样品。
- 在反射模式下观察亮暗区分布，估算覆盖率。
- 记录Rc值，较低区域重点检查缺陷。
- 以CLSM作为快速初筛，必要时结合拉曼验证。
- 在R2R产线集成自动化模块，设置阈值报警。
- 积累历史数据，持续优化生长工艺。
这份清单将定性观察转化为标准化流程，降低人为误差。
共聚焦显微镜在石墨烯产线中的差异化应用
工业场景下，工业级激光共聚焦石墨烯 表征需求更高。共聚焦显微镜在保留反射模式高对比优势的同时，提供纳米级3D表面形貌重建 ，并符合ISO 25178表面粗糙度标准 ，可同时输出层数、缺陷和界面量化数据。
在新能源电池电极材料生产中，石墨烯覆盖均匀性直接影响性能。通过类似工业级非接触测量 方案，企业能实现从快速成像到工艺闭环优化的升级，显著提升材料一致性。本土化服务与性价比优势，进一步降低了产线部署门槛。
激光共聚焦显微镜凭借反射模式的高对比、非破坏、快速成像特点，有效解决了CVD石墨烯在Cu箔上的实时质量控制难题，并在波长优化与缺陷敏感性上提供了可靠支撑。

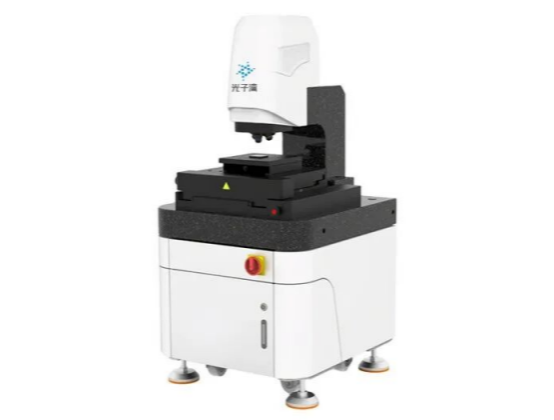

光子湾3D共聚焦显微镜
