XSP25全协议 100W PD快充诱骗芯片_串口读电压电流信息

在Type-C快充技术普及的今天,快充诱骗协议芯片成为小家电、智能硬件、锂电设备等产品实现高效取电的核心器件。XSP25作为汇铭达推出的Type‑C受电端(Sink)多功能快充取电芯片,以全协议兼容、100W大功率输出、串口智能通信、极简外围设计四大核心优势,成为中小功率快充取电场景的优选方案,广泛适配各类主流快充电源,为设备稳定供电提供可靠保障。

一、芯片核心定位与工作原理

(一)核心定位

XSP25是一款集成多快充协议栈的受电端专用芯片,核心作用是模拟终端设备与快充充电器(PD/QC/SCP/AFC等)完成协议握手,主动"诱骗"充电器输出预设高压档位(5V/9V/11V/12V/15V/20V),替代传统设备完成复杂协议交互,将普通5V供电升级为最高20V5A(100W)的大功率供电,解决设备高压、大电流取电需求。

(二)工作原理

  1. 协议握手:通过Type‑C接口CC 引脚自动检测电源接入,识别充电器支持的快充协议(PD/QC/SCP/AFC等);

  2. 电压请求:通过I/O口或接高低电平配置目标电压,向充电器发送电压档位请求;

  3. 智能适配:充电器响应请求后,芯片控制后端稳定输出电压;若目标电压超出充电器能力,自动逐级降档,最终5V保底,实现"不挑充电器、不挑线材"的稳定供电;

二、核心参数与功能特性

(一)基础硬件参数

  • 封装规格:QFN20‑3×3mm,小体积适配紧凑型设备设计;

  • 工作电压:5V‑20V,适配宽范围快充电源;

  • 最大输出:20V5A,100W大功率,满足多数中小功率设备需求;

(二)全协议兼容,适配市面主流快充

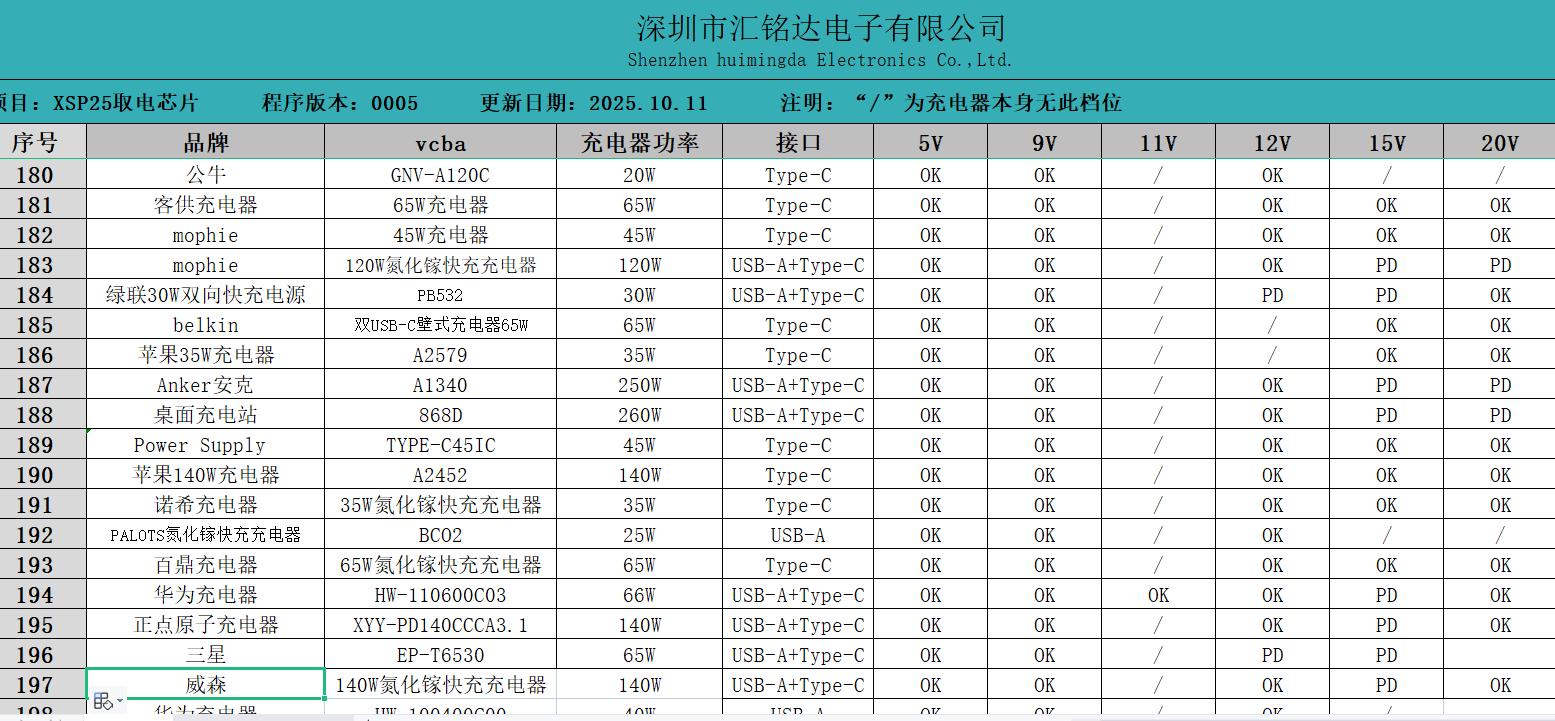

XSP25集成六大主流快充协议,完美匹配苹果、华为、小米、三星、高通系充电器,兼容性无死角:

  • USB PD2.0/3.0;

  • QC2.0/3.0);

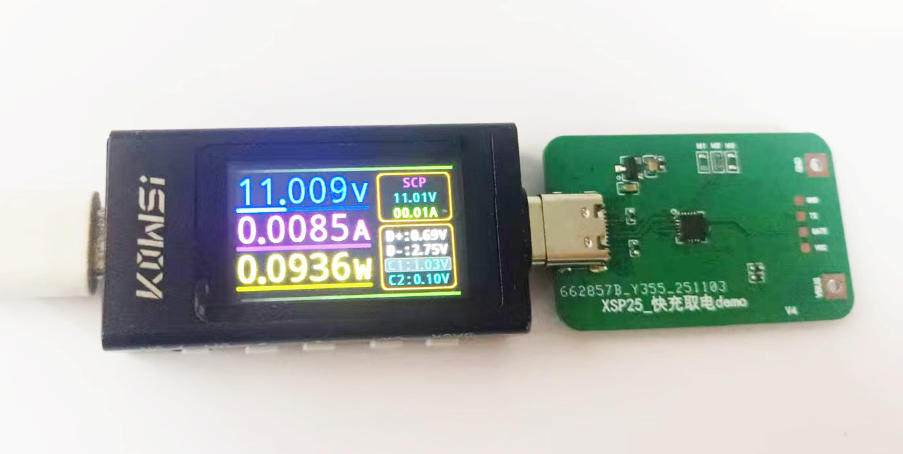

  • 华为FCP/SCP(超级快充,支持11V6A、20V5A);

  • 三星AFC;

  • BC1.2(传统USB充电协议)。

(三)多档位电压,灵活适配负载需求

支持5V/9V/11V/12V/15V/20V六档电压,两种配置模式,适配不同产品供电需求:

  1. 固定档位:通过配置MOD脚高低电平设置电压档位,无需编程,调试极简;

  2. 动态切换:通过MCU控制I/O口电平,实时切换电压档位,适配负载动态功率变化。

(四)UART串口通信,智能负载适配

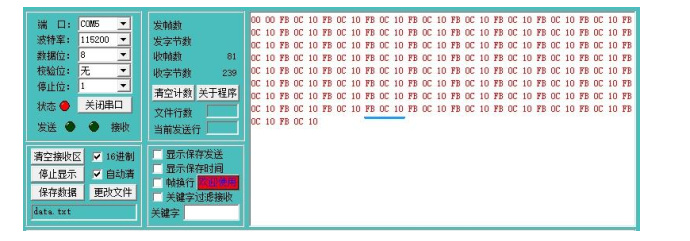

XSP25独有UART串口功能,可主动向外部MCU发送充电器实时功率信息(电压、电流、PDO档位),MCU读取后动态调整负载大小,防止充电器过载复位,解决大功率设备"带不动"问题,尤其适合智能灯具、电动工具等动态负载场景。

(五)极简外围+高可靠性,降低开发成本

  • 外围电路极简:仅需7颗外围元器件,无需复杂调试,大幅缩短开发周期、降低BOM成本;

  • 正反插兼容:自动检测CC引脚,支持Type‑C接口正反插,提升用户体验;

-安全保护:EN使能端可控输出,异常自动切断,保障设备长期稳定运行。

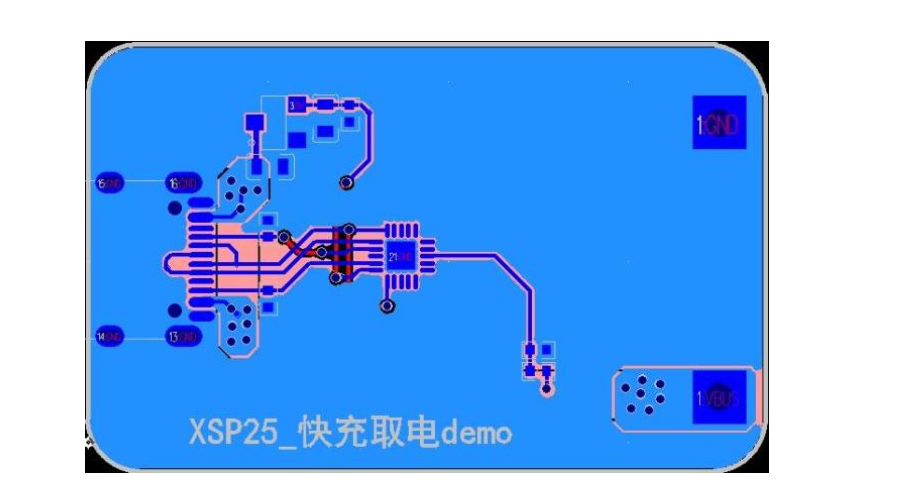

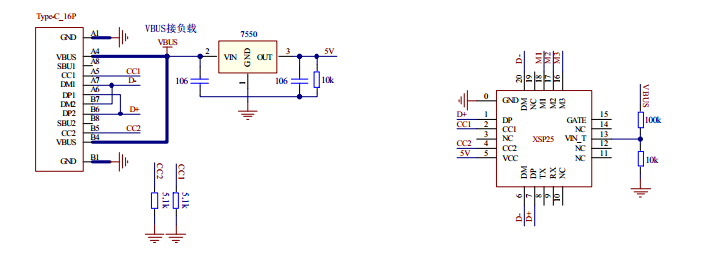

三、电路设计要点

  1. CC引脚布局:5.1K上拉电阻靠近Type‑C接口摆放,确保协议识别稳定;

  2. 接地设计:芯片底部焊盘GND必须可靠接地,降低干扰;

  3. 信号隔离:CC/DP/DM信号线远离电源、电机等干扰源,避免协议握手异常;

  4. 电压配置:固定档位优先选1K以内电阻接地,动态档位直接由

四、典型应用场景

XSP25凭借全协议、大功率、小体积优势,广泛应用于各类需要高压快充取电的设备:

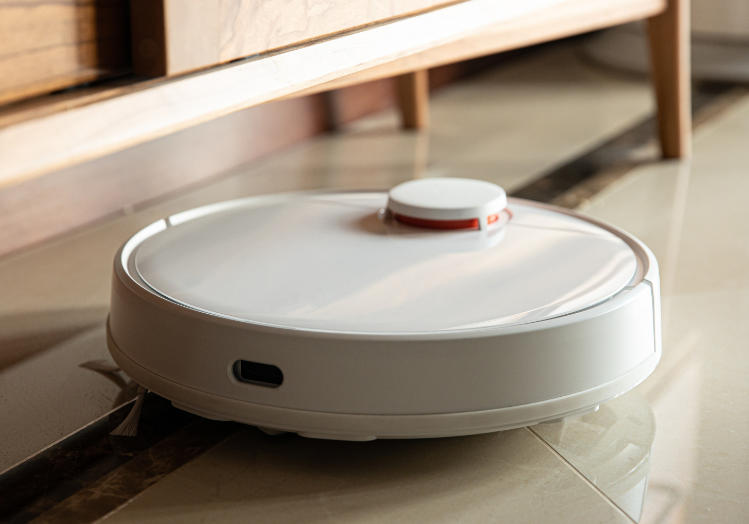

  1. 小家电:筋膜枪、吸尘器、卷发器、加热水杯、无线充电座;

  2. 智能硬件:蓝牙音响、智能家居中控、智能灯具(可调光适配功率);

  3. 锂电设备:锂电池快充模块、电动工具(20V供电)、户外电源;

  4. 其他场景:Type‑C接口供电的工业控制板、车载设备、DIY快充模块。
