软件工程设计阶段的图形化工具全解析
在软件工程的设计流程中，图形工具是连接业务需求与代码实现的核心桥梁。从业务场景梳理到程序逻辑拆解，不同工具以其独特的表达方式，帮助团队对齐认知、规范设计、降低沟通成本。本文将详细解析业务流程图、程序流程图、NS 流程图（盒图）与 PAD 图这四类核心工具的定位、特点与应用场景。
一、业务流程图：业务场景的 "可视化说明书"

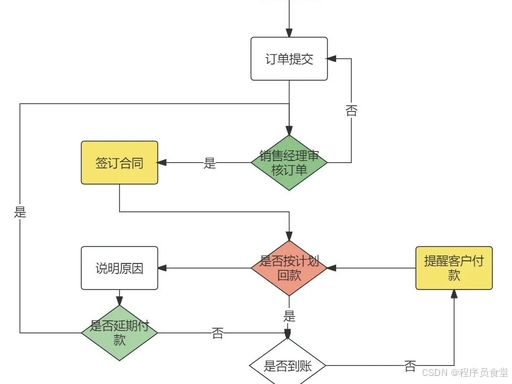

业务流程图（Business Process Diagram，BPD）是软件工程需求分析与概要设计阶段的核心工具，它聚焦于业务流程本身，而非技术实现细节，是连接业务方与技术团队的关键载体。
核心特点
- 面向业务视角：以角色分工、活动流转、单据传递为核心，清晰呈现 "谁、在什么条件下、做了什么、信息如何传递" 的完整逻辑。
- 标准化符号体系：常用椭圆表示流程的开始 / 结束、矩形表示处理步骤、菱形表示判断分支，搭配泳道区分不同参与方，直观易懂。
- 聚焦协作与规则：不仅展示业务步骤，更能体现部门间的协作关系、异常分支与数据流转路径，帮助团队梳理业务规则、发现流程冗余。
典型应用场景
业务流程图广泛应用于订单处理、客户投诉、审批流程等场景，例如电商平台的订单从用户提交、库存校验、支付处理到仓库发货的全流程，都可通过业务流程图清晰呈现，为后续系统设计明确业务边界。
二、程序流程图：程序逻辑的 "基础骨架"

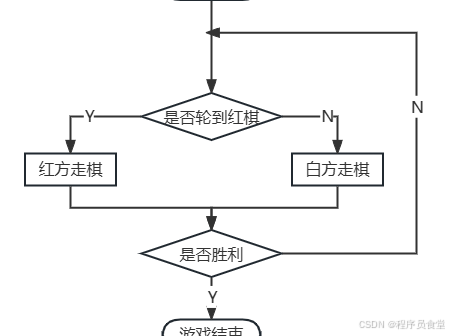

程序流程图（又称程序框图）是详细设计阶段最经典的工具，以直观的图形化方式描述程序的执行逻辑，是开发者入门级的流程表达手段。
核心定义与符号
程序流程图通过标准化符号表示程序逻辑：
- 方框：表示处理步骤（如赋值、计算操作）
- 菱形：表示逻辑判断条件（如条件分支、循环判断）
- 箭头：表示控制流的执行方向
优缺点分析
- 优势：结构清晰、易于理解，无需复杂背景知识即可快速读懂流程走向，适合简单逻辑的快速沟通。
- 缺陷：箭头可随意跳转，容易形成 "面条式" 非结构化流程，且仅能描述执行过程，无法直接关联数据定义，难以支撑复杂系统的结构化设计。
三、NS 流程图（盒图）：结构化程序设计的 "强制规范"

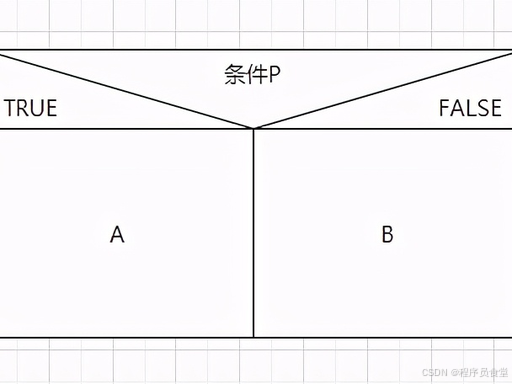

NS 流程图（Nassi-Shneiderman 图，又称盒图 / 方框图）是为解决传统程序流程图的非结构化问题而设计的工具，它强制使用结构化构造，彻底消除了随意跳转的可能性。
核心特点
- 结构化约束：将整个程序逻辑封装在矩形框内，通过嵌套矩形表示顺序、选择、循环三种基本控制结构，杜绝 GOTO 式跳转。
- 边界清晰：每个模块的功能域、数据作用域一目了然，能快速定位变量的使用范围，降低逻辑复杂度。
- 层次直观：通过矩形嵌套清晰展示程序的嵌套关系与模板层级，适合复杂模块的结构化拆解。
典型应用场景
NS 流程图广泛应用于需要严格结构化设计的场景，例如金融系统的核心业务逻辑、嵌入式系统的控制流程，通过强制结构化避免逻辑漏洞，提升代码的可维护性。
四、PAD 图：自顶向下设计的 "树形表达工具"
PAD 图（问题分析图）是一种改进的图形描述方式，以二维树形结构表示程序逻辑，可直接取代传统程序流程图，是复杂算法设计的高效工具。
核心优势
- 结构更清晰：相比传统程序流程图，PAD 图采用树形结构，逻辑层次一目了然，无箭头跳转带来的混乱。
- 支持自顶向下设计：能够完整反映从顶层需求到底层实现的设计过程，方便开发者逐步拆解复杂逻辑。
- 结构化控制：提供 5 种基本控制结构的图示，并支持递归使用，能完美表达嵌套循环、多分支等复杂逻辑。
典型应用场景
PAD 图尤其适合复杂算法的设计，例如排序算法、图论算法的逻辑拆解，也可用于大型系统模块的详细设计，帮助开发者以结构化方式梳理复杂控制流程。
五、工具对比与选型指南
为帮助团队快速选择合适的工具，以下是四类工具的核心差异对比：
表格
| 工具类型 | 所属阶段 | 核心视角 | 结构化程度 | 适用场景 |
|---|---|---|---|---|
| 业务流程图 | 需求分析 / 概要设计 | 业务场景、角色协作 | 中 | 梳理业务规则、跨团队沟通 |
| 程序流程图 | 详细设计 | 程序执行流程 | 低 | 简单逻辑展示、快速沟通 |
| NS 流程图 | 详细设计 | 结构化程序逻辑 | 高 | 结构化模块设计、避免非结构化跳转 |
| PAD 图 | 详细设计 | 自顶向下算法设计 | 高 | 复杂算法、嵌套逻辑的可视化 |
在实际项目中，工具的使用往往是上下游联动的：先用业务流程图明确业务目标，再通过程序流程图、NS 流程图或 PAD 图将需求拆解为可编码的逻辑步骤，不同工具各司其职，共同保障软件设计的规范性与可维护性。
这些图形工具不仅是软件工程的辅助手段，更是团队沟通的 "共同语言"。通过标准化的图形表达，不同角色的成员能够快速对齐认知，降低沟通成本，为后续的编码、测试与维护工作奠定坚实基础。
