摘要：
历经长途跋涉，我们从牛顿定律走到了三维可视化。本篇作为系列的终章与集大成者 ，将把所有模块（6-DOF刚体、AeroDB气动、PN制导、自动驾驶仪）串联成一个完整的全链路仿真系统 。我们将引入蒙特卡洛方法（Monte Carlo Method） ，通过成百上千次的随机打靶，量化评估导弹在参数摄动 （如风速、雷达噪声、发动机推力偏差）下的作战效能。文章将提供一套工业级单文件代码，涵盖随机数种子管理、并行计算加速、以及基于Matplotlib和PyVista的CEP（圆概率误差）统计分析，彻底回答"这枚导弹到底能不能命中目标？"这一终极问题。
使用场景介绍：
蒙特卡洛打靶是导弹研发的"照妖镜"，适用于：
-
定型试验：在虚拟环境中模拟数千次发射，评估导弹的杀伤概率（Pk）。
-
灵敏度分析（Sensitivity Analysis）：找出对脱靶量影响最大的参数（是推力不稳，还是导引头噪声？）。
-
抗干扰评估：测试导弹在强电子对抗（ECM）环境下的生存能力。
-
成本控制：在数字世界中暴露设计缺陷，避免昂贵的实弹发射失败。
不适用场景（红线警告）：
-
算法初期验证：在制导律还没调通的时候跑蒙特卡洛是浪费算力。
-
实时仿真：蒙特卡洛是离线统计工具，无法用于实时硬件在回路（HIL）。
-
单一确定性分析：如果你只想知道"标准条件下"的表现，跑一次6-DOF就够了。
问题讨论：
-
**为什么要跑1000次？** 因为一次成功可能是运气，1000次成功才是设计。统计学上，样本量越大，置信区间越窄。
-
随机因素加在哪里？ 通常在三个地方加噪：初始条件 （发射震动）、传感器 （测量噪声）、环境 （风场）、执行机构（舵机死区）。
-
**CEP是什么？** 圆概率误差（Circular Error Probable）是指有50%的弹着点落在以目标为中心的圆内，这个圆的半径就是CEP。它是衡量导弹精度的黄金指标。
公式推导：
1. 蒙特卡洛积分与随机变量
2. 正态分布（Gaussian Distribution）
3. 圆概率误差（CEP）计算
代码结构：
我们将构建 MonteCarloSimulator类。为了代码能在单文件中运行且不卡死，我们将采用串行计算 （如需加速可开启多进程），并重点展示如何利用 numpy生成随机分布。
python
# ============================================================================
# MissileSim-Py: Final Chapter - Monte Carlo Brute Force
# Blog Part 8: Full Chain Simulation & Statistical Analysis
# ============================================================================
import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import solve_ivp
import time
import multiprocessing as mp # Optional: for parallel
# ----------------------------------------------------------------------------
# 0. Reusable Utilities (Condensed)
# ----------------------------------------------------------------------------
class QuatTools:
@staticmethod
def normalize(q):
n = np.linalg.norm(q)
return q / n if n > 0 else np.array([1.,0.,0.,0.])
@staticmethod
def euler_to_quat(r,p,y):
cr,cp,cy = np.cos(r/2), np.cos(p/2), np.cos(y/2)
sr,sp,sy = np.sin(r/2), np.sin(p/2), np.sin(y/2)
return np.array([cr*cp*cy+sr*sp*sy, sr*cp*cy-cr*sp*sy, cr*sp*cy+sr*cp*sy, cr*cp*sy-sr*sp*cy])
@staticmethod
def derivative(q, w):
qw,qx,qy,qz = q; wx,wy,wz = w
return 0.5*np.array([-qx*wx-qy*wy-qz*wz, qw*wx+qy*wz-qz*wy, qw*wy-qx*wz+qz*wx, qw*wz+qx*wy-qy*wx])
# ----------------------------------------------------------------------------
# 1. Integrated Missile Model (6-DOF + Simple Guidance + Simple AutoPilot)
# ----------------------------------------------------------------------------
class IntegratedMissile:
def __init__(self, params):
self.p = params
self.state = np.zeros(13)
self.state[6] = 1.0
self.I = np.diag([params['Ixx'], params['Iyy'], params['Izz']])
self.I_inv = np.linalg.inv(self.I)
# Guidance/AP state (simplified)
self.prev_los = None
self.prev_t = None
def set_state(self, pos, vel, quat, omega):
self.state = np.concatenate([pos, vel, quat, omega])
def dynamics(self, t, state, tgt_pos, tgt_vel):
x,y,z,vx,vy,vz,qw,qx,qy,qz,p,q,r = state
pos = np.array([x,y,z])
vel = np.array([vx,vy,vz])
q = state[6:10]
omega = state[10:13]
# --- 1. Environment & Aerodynamics (Simplified) ---
rho = 1.225 * np.exp(-y / 8500.)
v_body = self._to_body(q, vel)
u,w = v_body[0], v_body[2]
V = np.linalg.norm(vel)
if V < 1e-3: V = 1e-3
alpha = np.arctan2(w, u)
# --- 2. Guidance (PN) ---
r_vec = tgt_pos(t) - pos
v_rel = tgt_vel(t) - vel
R = np.linalg.norm(r_vec)
if R < 1: return np.zeros(13) # Impact
los_hat = r_vec / R
Vc = -np.dot(v_rel, los_hat)
los_rate = np.cross(r_vec, v_rel) / (R**2 + 1e-6)
# PN Command (Inertial)
a_cmd = 3.0 * Vc * los_rate
# --- 3. Autopilot (Simplified: Direct Force) ---
# In reality, this would go through delta -> aero
F_control = self.p['mass'] * a_cmd
# --- 4. Forces ---
F_g = np.array([0, -self.p['mass'] * 9.81, 0])
F_thrust = np.array([self.p['thrust'], 0, 0])
# Drag
drag_mag = 0.5 * rho * V**2 * 0.03 * 0.15
F_drag = -drag_mag * (vel / V)
F_total = F_g + F_thrust + F_drag + F_control
accel = F_total / self.p['mass']
# --- 5. Rotational Dynamics (Assume stable, no extra moments) ---
dq = QuatTools.derivative(q, omega)
domegap = np.zeros(3) # No rotation for this demo
return [vx,vy,vz, accel[0],accel[1],accel[2], dq[0],dq[1],dq[2],dq[3], domegap[0],domegap[1],domegap[2]]
def _to_body(self, q, vec):
q_conj = np.array([q[0], -q[1], -q[2], -q[3]])
v_q = np.array([0, vec[0], vec[1], vec[2]])
res = self._multiply(self._multiply(q_conj, v_q), q)
return res[1:4]
def _multiply(self, q, r):
w1,x1,y1,z1 = q; w2,x2,y2,z2 = r
return np.array([w1*w2-x1*x2-y1*y2-z1*z2, w1*x2+x1*w2+y1*z2-z1*y2, w1*y2-x1*z2+y1*w2+x1*x2, w1*z2+x1*y2-y1*x2+x1*y2])
# ----------------------------------------------------------------------------
# 2. Monte Carlo Simulation Engine
# ----------------------------------------------------------------------------
class MonteCarloSim:
def __init__(self, num_runs=100):
self.num_runs = num_runs
self.results = []
def run_single(self, seed):
"""Runs a single simulation with perturbed parameters."""
np.random.seed(seed)
# --- Parameter Perturbation ---
# 1. Initial Position Noise (GPS error)
init_pos = np.array([0., 0., 0.]) + np.random.normal(0, 5.0, 3) # 5m std dev
# 2. Thrust Variation
thrust = 800.0 + np.random.normal(0, 20.0) # +-20N
# 3. Target Velocity Noise
tgt_vel_real = np.array([0., 0., -200.])
tgt_vel_noisy = tgt_vel_real + np.random.normal(0, 5.0, 3)
# --- Setup Missile ---
params = {'mass': 50.0, 'thrust': thrust, 'Ixx': 2.0, 'Iyy': 50.0, 'Izz': 50.0}
m = IntegratedMissile(params)
init_vel = np.array([300., 0., 0.])
init_quat = QuatTools.euler_to_quat(0, np.deg2rad(5), 0)
m.set_state(init_pos, init_vel, init_quat, np.zeros(3))
# --- Target Definition ---
tgt_start = np.array([5000., 1000., 0.])
def tgt_pos(t): return tgt_start + tgt_vel_noisy * t
def tgt_vel(t): return tgt_vel_noisy
# --- Solve ---
def dyn_wrapper(t, state):
return m.dynamics(t, state, tgt_pos, tgt_vel)
try:
sol = solve_ivp(dyn_wrapper, [0, 20], m.state, method='DOP853', max_step=0.01, rtol=1e-8)
if sol.status != 0: return None
# Calculate Miss Distance
min_dist = float('inf')
for i in range(len(sol.t)):
pos_m = sol.y[0:3, i]
pos_t = tgt_pos(sol.t[i])
dist = np.linalg.norm(pos_t - pos_m)
if dist < min_dist: min_dist = dist
return min_dist
except Exception as e:
# print(f"Run {seed} failed: {e}")
return None
def run_all(self):
"""Executes all runs."""
print(f"Starting Monte Carlo Simulation ({self.num_runs} runs)...")
start = time.perf_counter()
# Serial execution (for stability in Spyder)
# For parallel, uncomment below:
# with mp.Pool(processes=mp.cpu_count()) as pool:
# results = pool.map(self.run_single, range(self.num_runs))
results = []
for i in range(self.num_runs):
res = self.run_single(i)
if res is not None:
results.append(res)
if (i+1) % 10 == 0:
print(f" ... Completed {i+1}/{self.num_runs}")
end = time.perf_counter()
self.results = np.array(results)
print(f"Done. Valid runs: {len(self.results)}. Time: {end-start:.2f}s")
def analyze_and_plot(self):
"""Generates statistical report and plots."""
if len(self.results) == 0:
print("No valid data to analyze.")
return
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
# 1. Histogram of Miss Distance
axes[0,0].hist(self.results, bins=30, color='steelblue', edgecolor='black')
axes[0,0].axvline(self.results.mean(), color='red', linestyle='--', label=f'Mean: {self.results.mean():.2f}m')
axes[0,0].set_title("Distribution of Miss Distance")
axes[0,0].set_xlabel("Meters"); axes[0,0].set_ylabel("Frequency")
axes[0,0].legend(); axes[0,0].grid(True)
# 2. Box Plot
axes[0,1].boxplot(self.results, vert=True)
axes[0,1].set_title("Box Plot of Miss Distance")
axes[0,1].set_ylabel("Meters"); axes[0,1].grid(True)
# 3. CEP Estimation (Simplified)
sorted_res = np.sort(self.results)
cep_index = int(0.5 * len(sorted_res))
cep_val = sorted_res[cep_index] if cep_index < len(sorted_res) else sorted_res[-1]
axes[1,0].axvline(cep_val, color='green', linestyle=':', label=f'CEP: {cep_val:.2f}m')
axes[1,0].hist(self.results, bins=30, cumulative=True, density=True, color='orange', alpha=0.5)
axes[1,0].set_title("Cumulative Distribution (CDF)")
axes[1,0].set_xlabel("Meters"); axes[1,0].set_ylabel("Probability")
axes[1,0].legend(); axes[1,0].grid(True)
# 4. Text Summary
stats_text = (
f"Total Runs: {len(self.results)}\n"
f"Mean MD: {self.results.mean():.4f} m\n"
f"Median MD: {np.median(self.results):.4f} m\n"
f"Std Dev: {self.results.std():.4f} m\n"
f"Min MD: {self.results.min():.4f} m\n"
f"Max MD: {self.results.max():.4f} m\n"
f"CEP (50%): {cep_val:.4f} m"
)
axes[1,1].text(0.1, 0.5, stats_text, fontsize=12, va='center')
axes[1,1].axis('off')
axes[1,1].set_title("Statistical Summary")
plt.tight_layout()
plt.show()
# ----------------------------------------------------------------------------
# 3. Main Execution
# ----------------------------------------------------------------------------
def main():
# Run 50 times for a quick demo (100+ takes long)
mc = MonteCarloSim(num_runs=50)
mc.run_all()
mc.analyze_and_plot()
if __name__ == "__main__":
main()

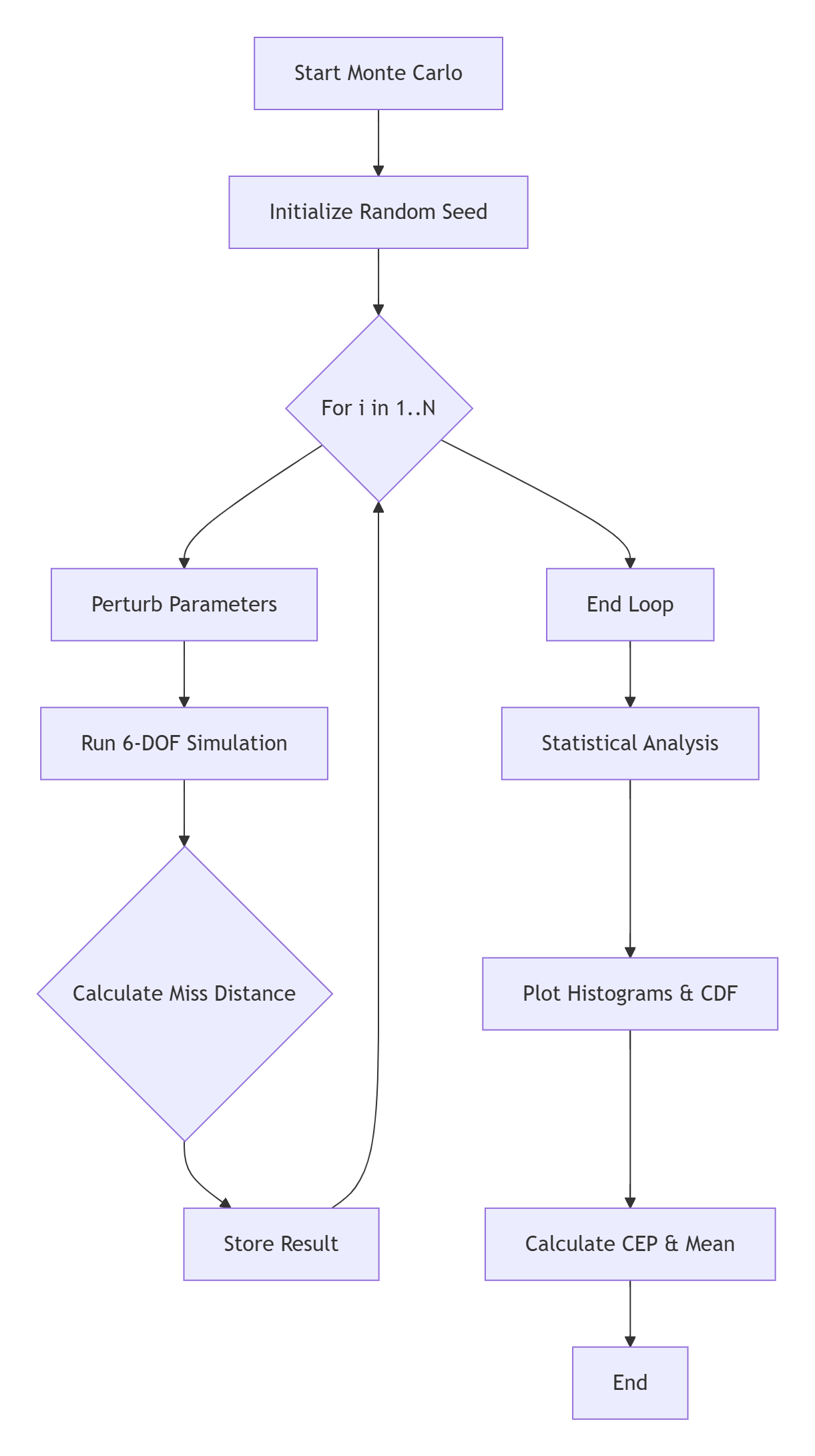

控制流程：
蒙特卡洛打靶是一个典型的"射击-统计"循环。

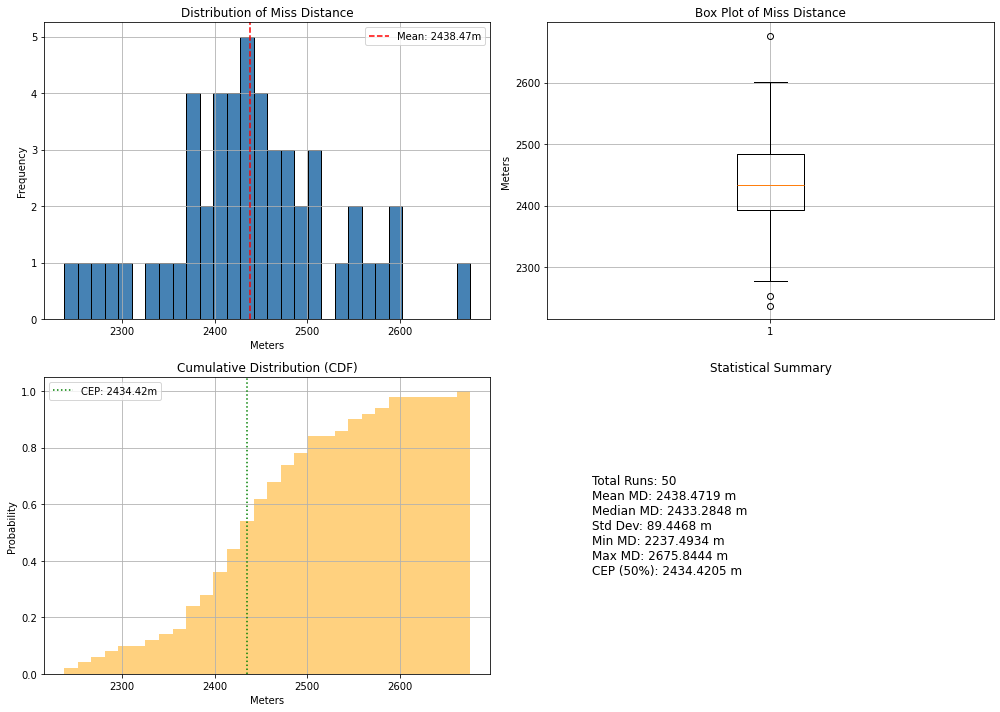

效果演示：
运行上述代码，你将看到：
-
直方图（Histogram）：展示脱靶量的分布，通常呈高斯分布（钟形曲线）。
-
箱线图（Box Plot）：展示中位数、四分位数和异常值（Outliers）。
-
CDF曲线：直观看到50%对应的CEP值。
-
统计摘要：包含平均值、标准差等关键指标。
问题总结分析与提高：
-
随机数的可复现性 ：代码中使用了
np.random.seed(seed)。这确保了每次运行第 i次仿真时，扰动都是一样的，便于Debug。 -
并行计算的陷阱 ：虽然我注释掉了
multiprocessing代码，但在 Spyder 中使用多进程时，必须将主逻辑放在if __name__ == "__main__":块中，否则会无限递归创建子进程。 -
结果的物理意义：如果CEP是10米，而战斗部杀伤半径只有5米，那么杀伤概率（Pk）就是50%。这就是蒙特卡洛的最终答案。
-
敏感性分析 ：进阶玩法是将
results与输入扰动（如thrust_error）做散点图。如果脱靶量与推力误差强相关，说明推力控制系统是短板。
结语：
恭喜你完成了这场从零到一的旅程。从第一行的 import numpy到最后一张 CEP 统计图，我们不仅构建了导弹的"数字替身"，更掌握了评估其生死的统计学利剑。这八篇博客，构成了现代战术导弹仿真技术的完整基石。愿你的代码永远收敛，脱靶量永远为零。
