Android GPU过度绘制实现原理

调试GPU过度绘制开关

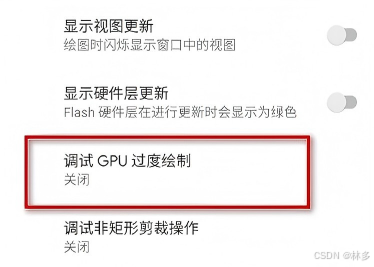

Android开发者模式应用提供了"调试GPU过度绘制"这个开关。打开这个开关，可以进行GPU绘制次数检测(用户性能优化)

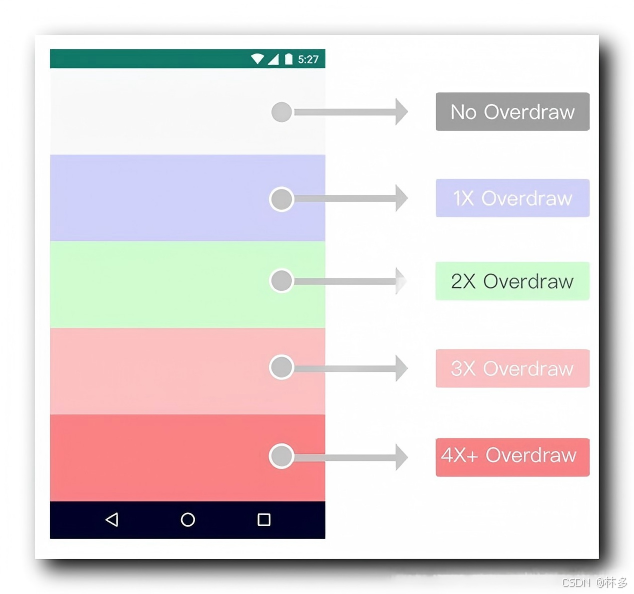

效果类似下述图片

过度绘制1次(Render2次):浅蓝色
过度绘制2次(Redner3次): 绿色
过度绘制3次以上红色

该工具性能优化，合理优化APP布局，减少布局嵌套。用以进行性能优化(比如减少带宽占用)

GPU过度绘制实现原理

从代码角度理解一下Android如何实现该功能

第一部分：Alpha计数。

Setting开发者模式

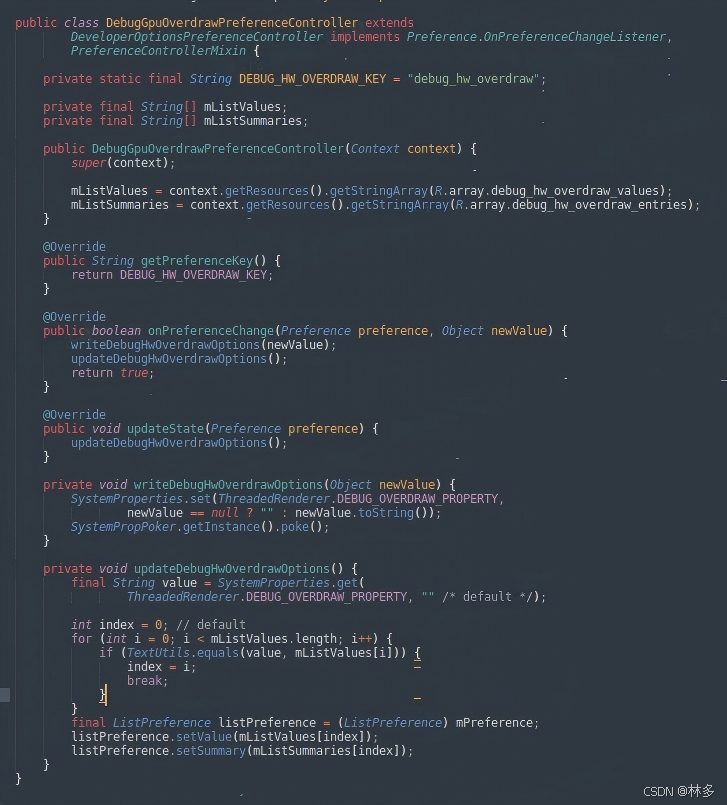

开发者模式中控制"GPU过度绘制"的对象，为DebugGpuOverdrawPreferenceController，点击开关实际上更新的是名为"debug_hw_overdraw"的属性。

HWUI

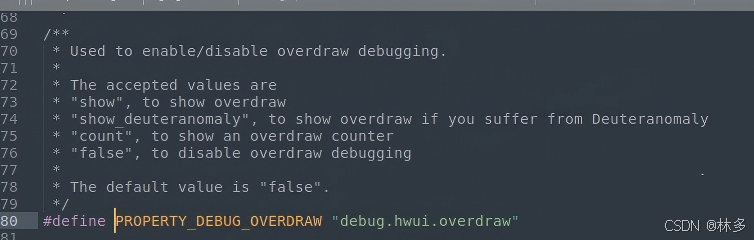

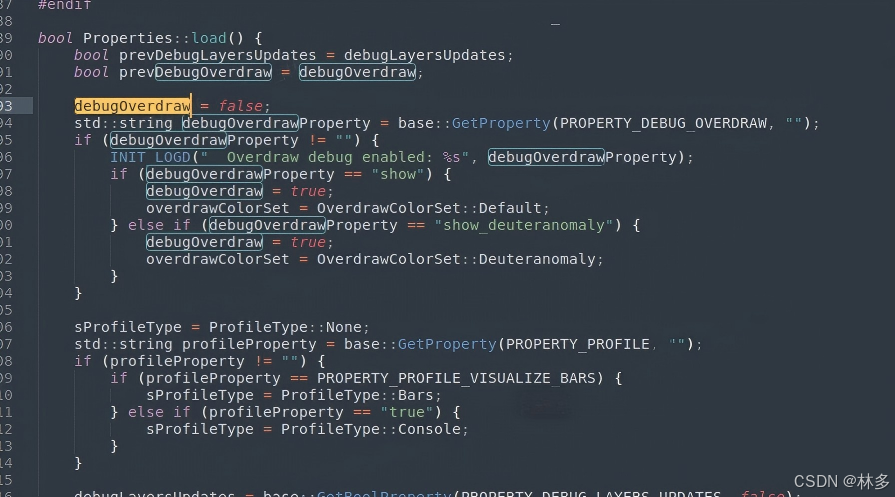

Properties.h/cpp 中属性进行了宏定义，如果属性值为show或show_deuteranomaly（这俩在颜色上有些区别，见后面颜色部分），会打开过度绘制功能。

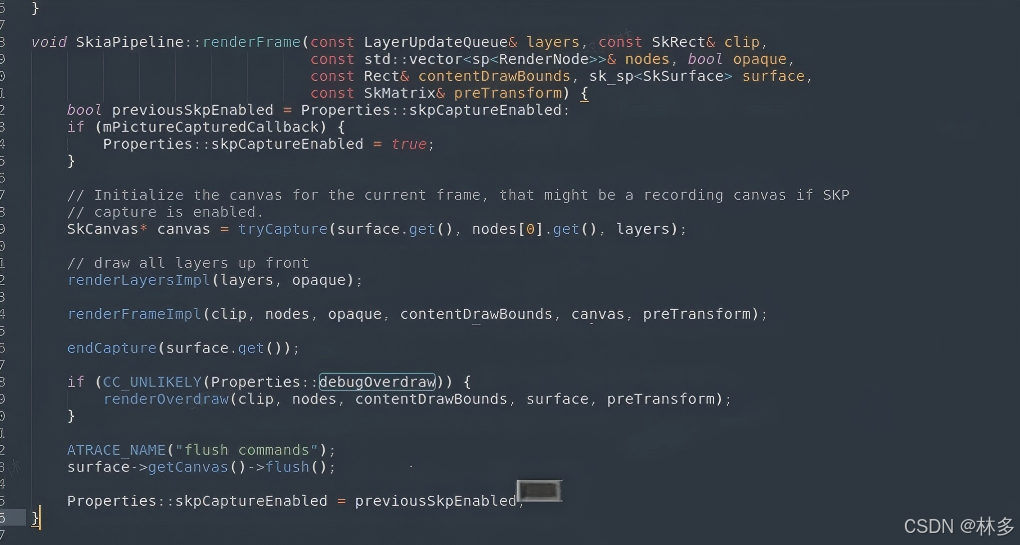

SkiaPipeline，renderframe时调用renderOverDraw

SKIA

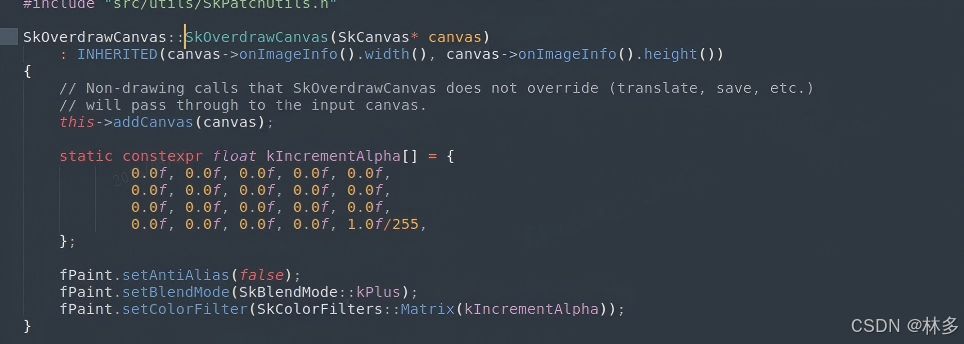

SkOverDrawCanvas，用于给每个像素的Alpha通道+1。核心在颜色矩阵。

颜色矩阵又4行5列。5列为 RGBA+便移。 4行是计算后的 RGBA值。
下述矩阵前三行为0,不对RGB做修改（算出来是0,因为使用了Kplus加法混合模式，增加叠加到目标像素。所加上去不会变)。第4行，每次会Alpha+1（1/255就是一个亮度单位)

cpp 复制代码

static constexpr float kIncrementAlpha[] = {
    // R  G  B  A  偏移
    0, 0, 0, 0, 0,   // 输出 R
    0, 0, 0, 0, 0,   // 输出 G
    0, 0, 0, 0, 0,   // 输出 B
    0, 0, 0, 0, 1/255f // 输出 A
};

综上，绘制一次A+1。两次就是A+2。

第二部分：颜色绘制

HWUI

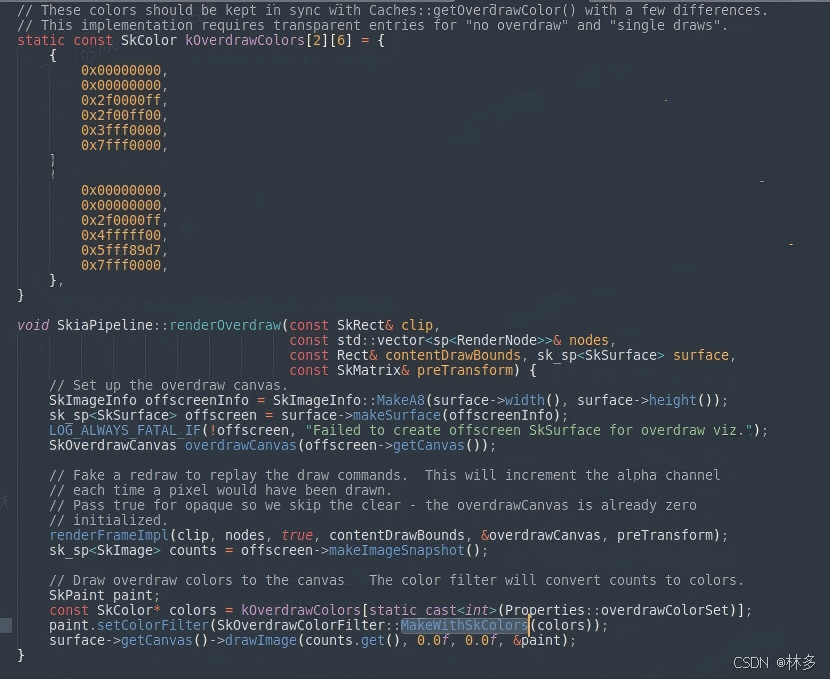

创建SkPaint画笔，设置绘制颜色。创建SkOverdrawColorFilter，根据aphal数量绘制颜色。

bash 复制代码

  A R G B
0x00000000 -> 透明黑色    绘制0次
0x00000000 -> 透明黑色       1次
0x2f0000ff -> 半透明蓝色     2次
0x2f00ff00 -> 半透明绿色     3次
0x3fff0000 -> 半透明红色     4次
0x7fff0000 -> 半透明红色     5次

SKIA

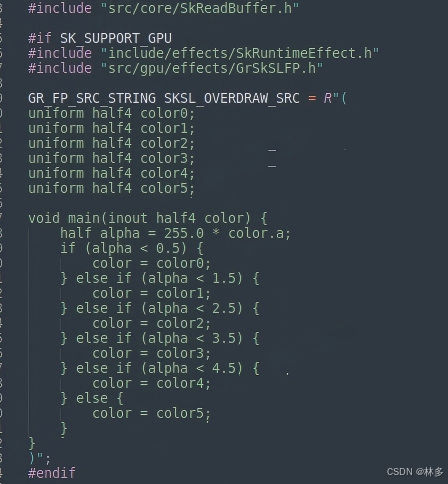

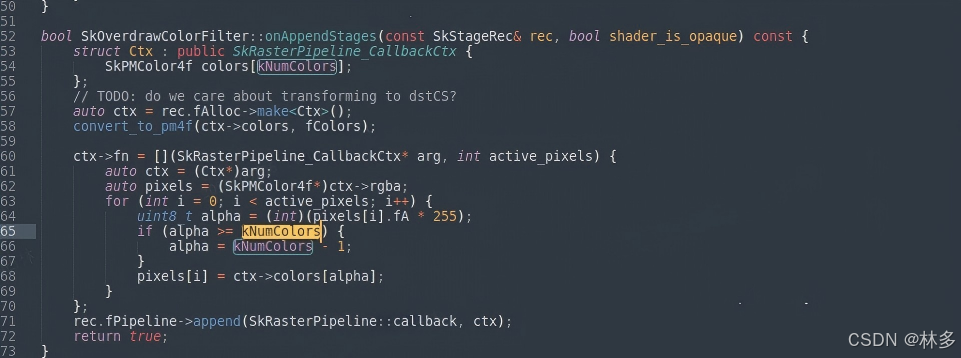

根据Alpha的值计算。比如 2/255 * 255 -> 颜色数组2->半透明蓝色
