0 1
前言
近日，由韩国浦项科技大学（POSTECH）领衔的研究人员在《Nature Communications》上发表了一项重磅成果(https://doi.org/10.1038/s41467-026-73103-2)。他们成功设计并制造出一种RGB消色差超透镜，实现了在红、绿、蓝三个波长下高效、一致的聚焦性能。
0 2
核心内容
1.三维超透镜库------让低折射率材料也能精准控光
传统超透镜为了覆盖0到2π的相位调控，通常需要使用高折射率材料（如TiO₂、Si）。而本研究采用IPDIP2光刻胶（折射率仅~1.55），通过双光子光刻技术独立控制每个纳米柱的直径（80~250nm） 和高度（600~1300nm），在450nm周期内就实现了完整的相位覆盖。
研究团队构建了一个包含数千种可行（直径，高度）组合的三维超原子库，并通过RCWA仿真为每个结构存储其在红（635nm）、绿（532nm）、蓝（450nm）三个波长下的复透射系数（振幅+相位）。
2.可微分逆向设计------计算机自动选出最优结构
传统超透镜设计往往依赖人工经验，难以同时兼顾三个波长。该团队开发了一套基于库的可微分逆向设计框架：
第一步：对每个径向位置，计算库中所有结构与目标双曲相位之间的"多波长相位误差"，保留前K个最佳候选；
第二步：引入Gumbel-Softmax+直通估计器（STE），让计算机能够"可微地"从离散候选集中选出一个最优结构；
目标函数：最大化红、绿、蓝三个波长下聚焦效率中的最差者（Minimax策略），确保三色均衡。
最终设计出的超透镜在仿真中实现了红、绿、蓝分别约34%、34%、33%的聚焦效率，实测也达到27.1%、28.2%、29.1%，远超以往同类器件。
3.原子层"盔甲"+纳米压印------从实验室走向工厂
双光子光刻虽然精度极高，但逐点打印速度慢，不适合大规模生产。该团队的巧妙解决方案是：
在打印完成的超透镜表面沉积一层仅几纳米厚的SiO₂保护层（通过60°C低温等离子体增强原子层沉积）；
这层"原子盔甲"极大增强了纳米柱与基底之间的附着力，防止在软模具剥离过程中发生结构坍塌；
随后，以该超透镜为母模，通过纳米压印技术（NIL）成功复制出性能几乎无损的复制品。
实验表明，即使经过10次纳米压印循环，复制品的结构形貌和光学性能均未出现明显退化。
0 3
研究意义
这项研究的意义远不止于一片超透镜。
首先，它证明了低折射率材料也能实现宽带、高效率的消色差成像，摆脱了对高折射率、难加工材料的依赖。
其次，它首次将双光子光刻与纳米压印有机结合，构建了一条从原型设计到规模化复制的完整技术链条。
最后，它为真正的全彩、轻薄、可量产的近眼显示系统提供了切实可行的光学方案，有望推动AR/VR眼镜从"厚重头盔"走向"日常眼镜"。

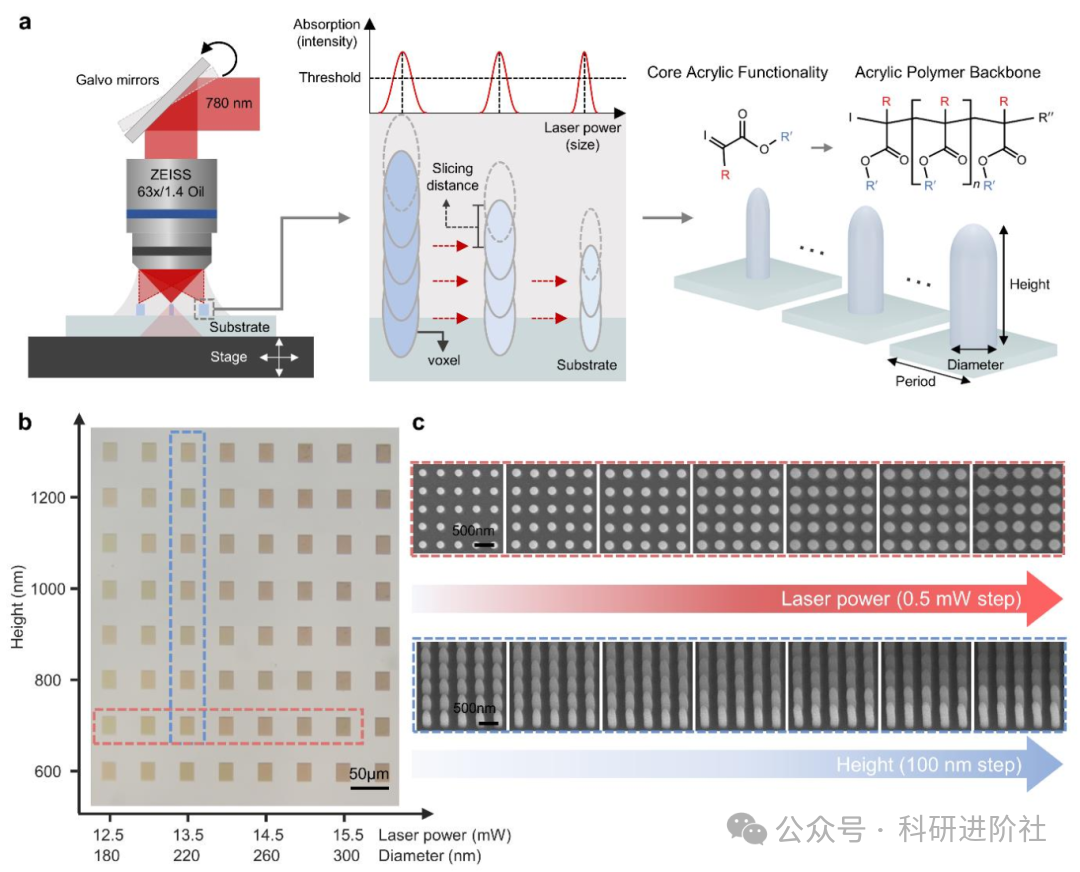

图1. 通过双光子光刻实现亚波长尺度超原子的机制与优化

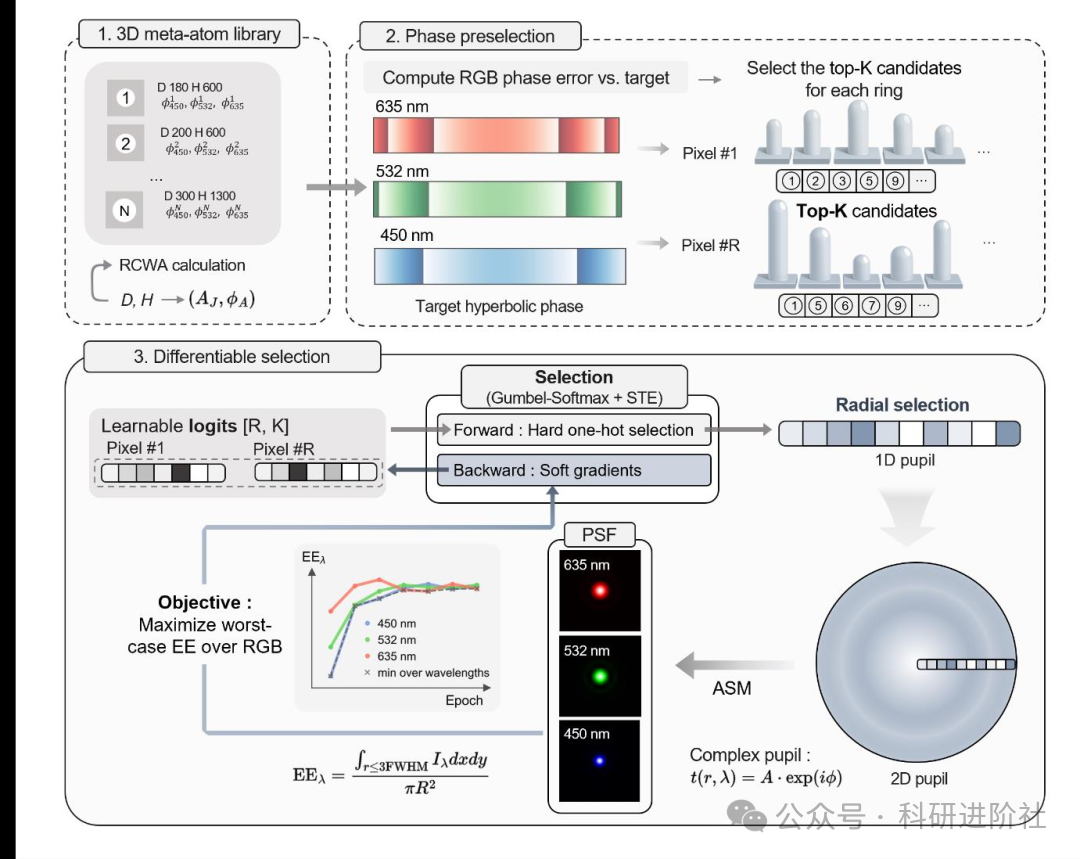

图2. 用于RGB超透镜设计的基于梯度的优化流程示意图

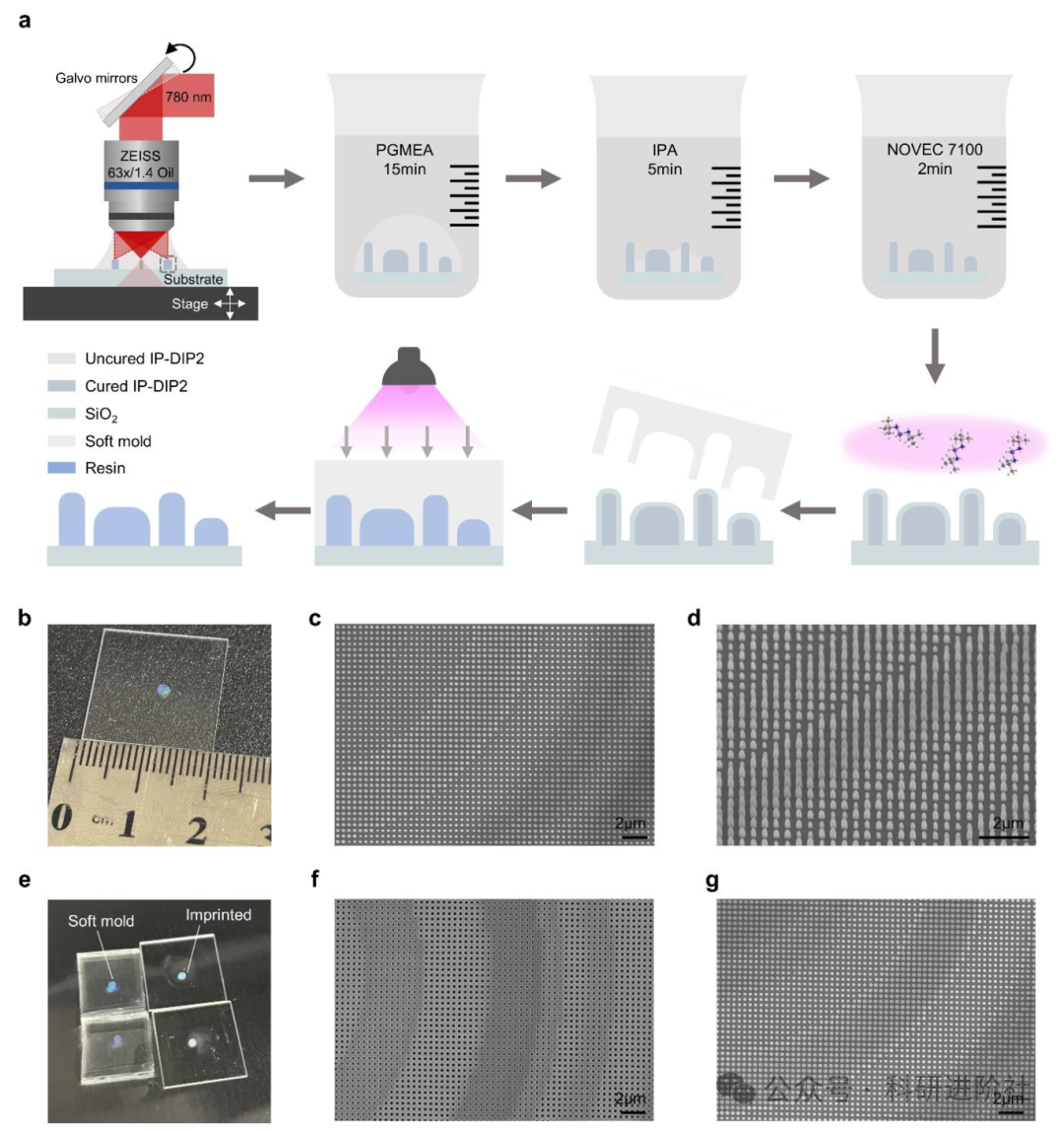

图3. 通过双光子光刻及原子保护层辅助纳米压印制备3D RGB消色差超透镜

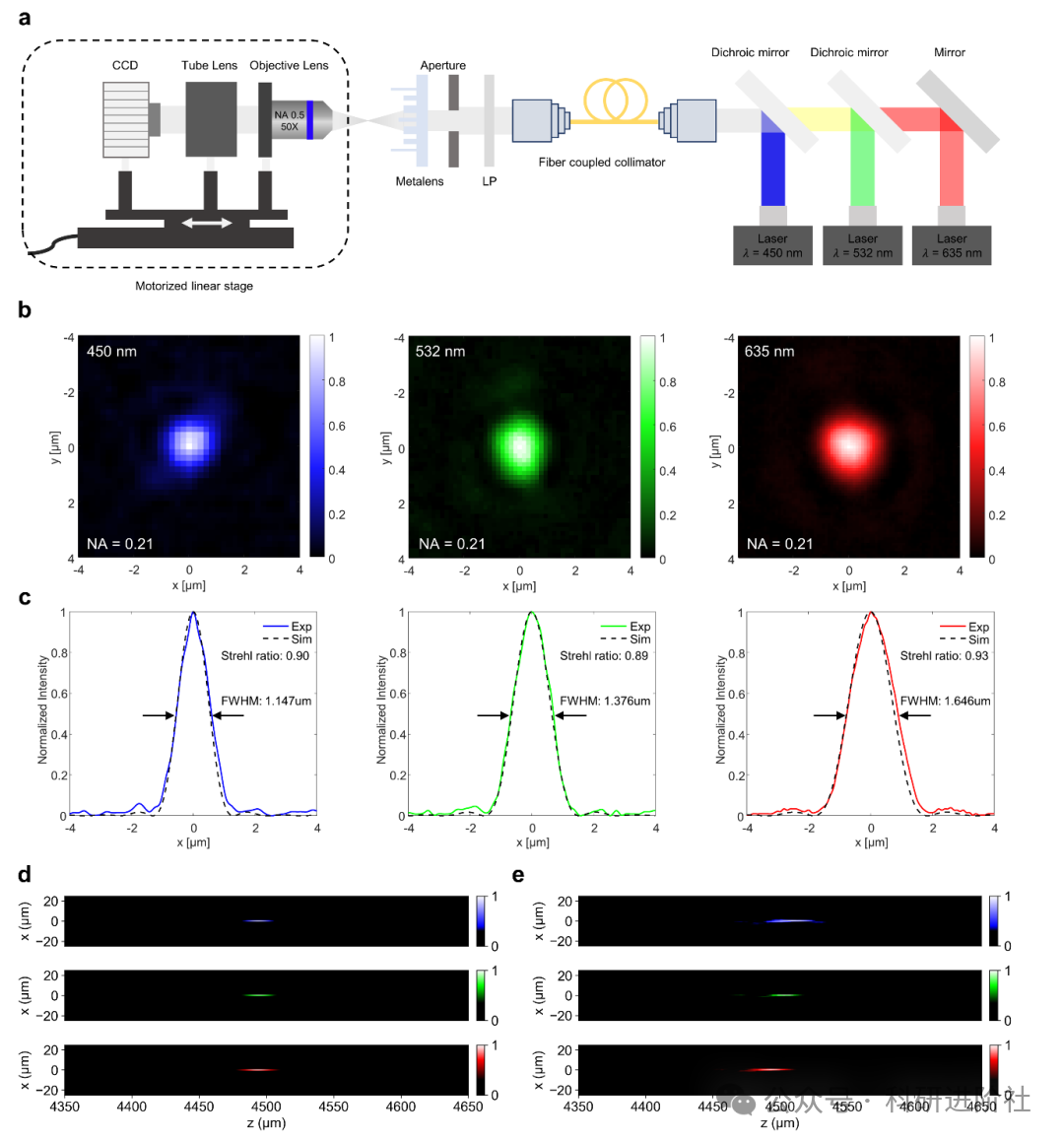

图4. 3D RGB消色差超透镜在RGB波长下的光学表征

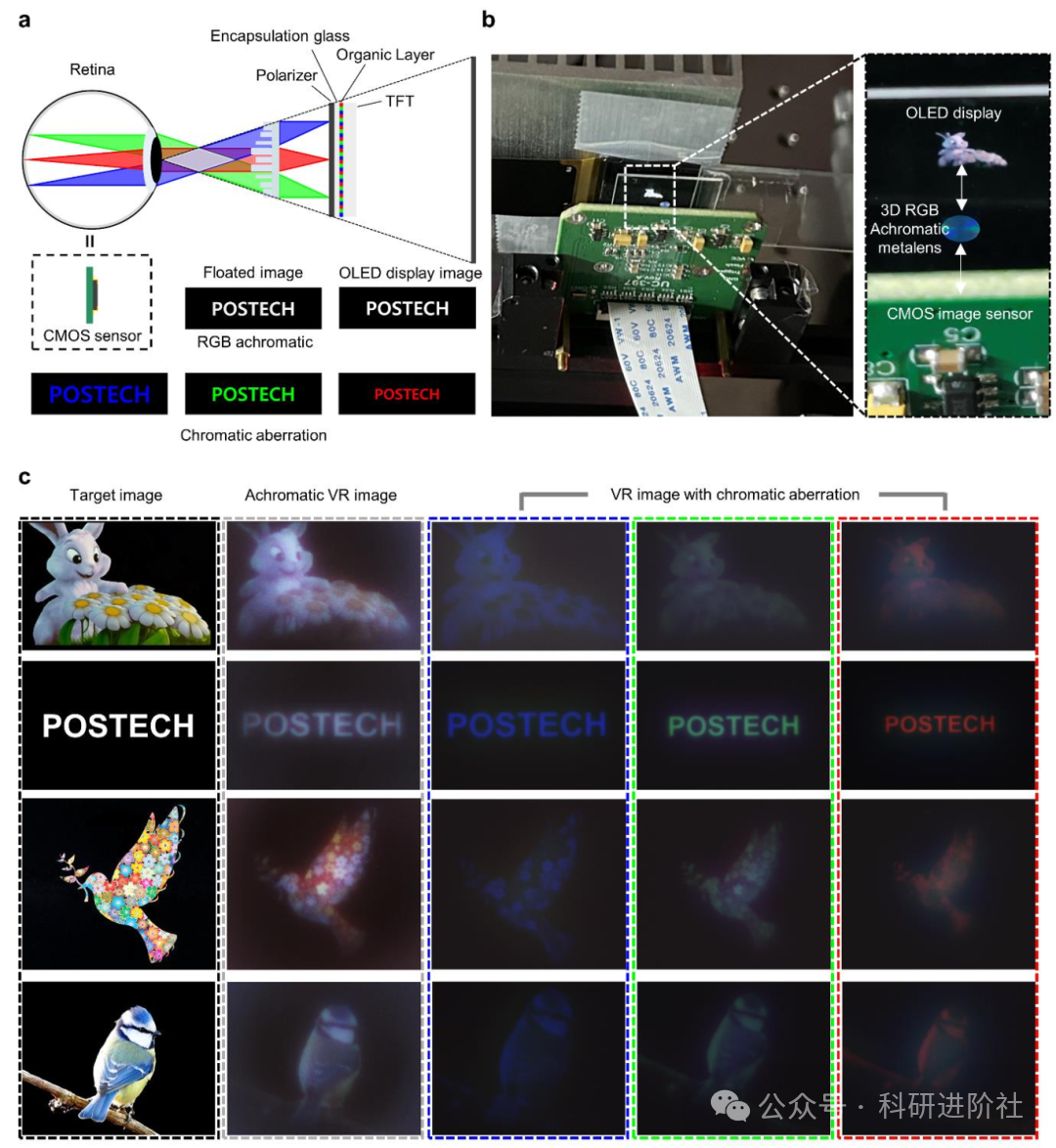

图5. 紧凑型虚拟现实成像装置及近眼成像性能
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
