线阵相机坏点校正方案

目录

简介

坏点分类

校正核心原则

硬件准备

邻域均值校正法(适用于孤立坏点、响应异常点)

插值校正法(适用于成列坏点、密集坏点)


简介

由于半导体制造工艺缺陷和材料差异等因素的影响,导致线阵图像探测器的靶面像元光电特性不一致,即探测器响应非均匀性问题。光电特性太差的像元会形成坏点,这些坏点对小目标检测会造成大概率的漏检和误检。

坏点分类

热像元(hot pixel):固定保持较高的像素值,图像画面中呈现为高亮的点;死像元(dead pixel):固定保持较低的像素值,图像画面中呈现为暗点;噪声像元(noise pixel):信号强度随光照呈现的变化规律不符合正常的变化规律,Pixel像素随机跳跃,图像明暗相间等。

校正核心原则

准确性:校正后坏点的输出信号需与周围正常像元的信号特性一致,无明显偏差,避免引入新的图像失真,尤其满足高精度检测场景的要求,确保校正后图像均匀性达标。

实时性:在线校正场景下,校正算法需高效运行,不影响相机正常采集帧率(线阵相机通常帧率≥100fps),避免拖慢工业检测流程;离线校准可适当提升精度,兼顾计算效率。

通用性:适配不同分辨率、不同品牌(如Dalsa、Basler)的线阵相机,同时兼容黑白、彩色线阵相机(双线、三线彩色相机),无需针对特定型号单独开发算法。

可维护性:校正参数可保存、可调用,支持定期校准更新,当相机使用环境变化(如温度、光照)或出现新的坏点时,可快速重新校正,降低维护成本。

无损性:校正过程不改变相机硬件结构,不损伤传感器,仅通过软件算法调整输出信号,避免因硬件操作导致的设备故障。

硬件准备

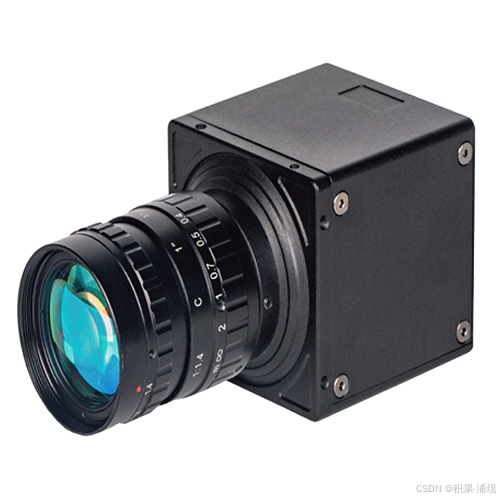

待校正线阵相机:确认相机型号、分辨率、帧率、传感器类型(CCD/CMOS),彩色相机需明确为双线或三线类型,检查相机镜头、接口是否正常,确保无硬件故障。

标准光源:均匀光源(如积分球、漫射光源),用于采集暗场、明场参考图像,光源亮度可调节,确保光照均匀无阴影,避免光源自身不均匀导致的校正误差。

校准靶面:标准灰度靶(0%、50%、100%灰度)、白色无反光靶面,用于采集参考图像,确保靶面平整、无污渍、无反光,保证参考图像的准确性。

计算机与采集卡:安装相机配套驱动、图像采集软件(如Halcon、LabVIEW、CamExpert),采集卡需与相机接口匹配(GigE、USB3 Vision),确保图像采集无丢帧、无失真。

辅助设备:三脚架(固定相机与靶面,保证拍摄角度稳定)、温度控制设备(部分高精度场景需控制相机工作温度,避免温度变化导致的坏点特性变化),尤其对于CMOS传感器,温度影响较大,需提前让相机通电预热至标称温度(至少30分钟)。

软件准备

图像采集软件:用于采集相机原始图像、暗场图像、明场图像,支持图像保存(格式为RAW、BMP),可查看图像灰度值、直方图等参数,如CamExpert、Halcon等。

校正算法软件:集成坏点检测、分类、校正功能,支持参数调节、校正结果保存与调用,可自定义校正阈值、数据窗尺寸等参数,兼容相机输出格式。

验证软件:用于对校正后的图像进行质量检测,分析灰度均匀性、坏点残留率等指标,判断校正效果是否达标,可通过计算图像灰度峰谷值、标准差评估均匀性。

邻域均值校正法(适用于孤立坏点、响应异常点)

原理:利用坏点周围正常像元的灰度值均值,替代坏点的异常灰度值,适用于坏点数量较少、分布分散的场景,计算量小,实时性强,可用于在线校正。

调用坏点信息表,定位坏点位置(x,y),其中x为行号,y为列号(线阵相机逐行采集,列方向为传感器宽度方向)。

以坏点(x,y)为中心,设置3×3或5×5的邻域窗口(避免包含其他坏点),若为成列坏点,可扩大窗口至列方向的相邻正常列,确保窗口内均为正常像元。

计算邻域窗口内所有正常像元的灰度值均值,作为坏点的校正值,替代原异常灰度值;若窗口内存在其他坏点,排除该坏点后计算均值,避免校正误差。

校正后,将该坏点标记为"已校正",更新坏点信息表,使其可用于后续其他坏点的校正计算,提升校正效率与准确性。

优势:算法简单、实时性强,适用于在线实时校正;劣势:对于成列坏点、密集坏点,校正精度较低,易出现图像模糊。

插值校正法(适用于成列坏点、密集坏点)

原理:基于线阵相机的逐行采集特性,利用坏点所在列的前后正常列(或上下正常行)的灰度值,通过线性插值或三次插值计算坏点的校正值,适用于成列坏点(线阵相机典型坏点形态),校正精度高于邻域均值法,兼顾实时性与精度,是线阵相机坏点校正的主流方法之一。

定位成列坏点的列号y,提取该列前后相邻的2-4列正常列(如y-1、y+1列,若y-1列为坏点,则取y-2列),确保提取的列均为正常列,无坏点。

对于该列中的每个坏点(x,y),根据前后正常列对应行(x行)的灰度值,采用线性插值公式计算校正值:校正值 = (y - y1)×G2 + (y2 - y)×G1 / (y2 - y1),其中y1、y2为前后正常列的列号,G1、G2为对应列x行的灰度值。

若坏点列前后正常列数量≥3,采用三次插值法,进一步提升校正精度,减少图像失真,尤其适用于高精度检测场景,校正后图像的边缘过渡更自然。

对于密集坏点(多个相邻列均为坏点),扩大相邻正常列的选取范围,采用多列插值计算,确保校正值与周围图像的灰度变化趋势一致,避免出现明显的灰度断层。

优势:校正精度高,适用于成列坏点、密集坏点,校正后图像平滑;劣势:计算量略大于邻域均值法,需合理选取插值列数,平衡精度与实时性。
