基于VU9P+Zynq的双FMC基带信号处理板(支持国产替换)

板卡概述

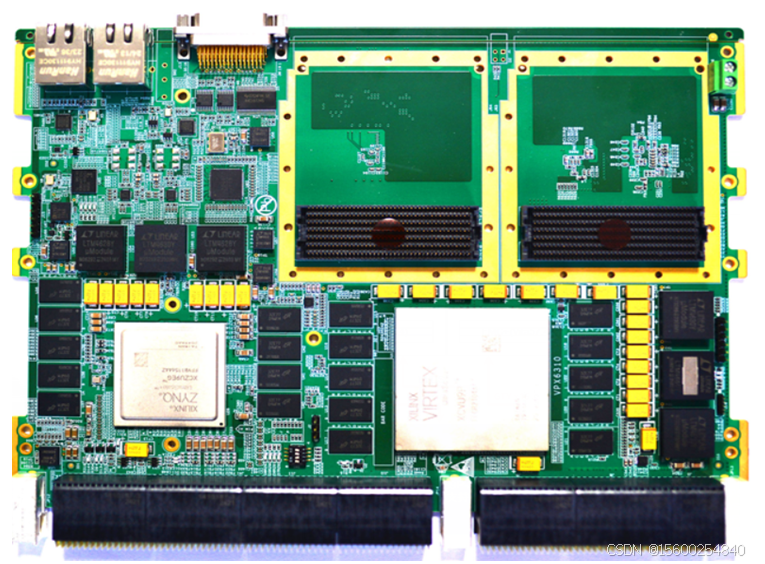

本板是一款基于6U VPX总线架构的基带信号合成板,该平台采用一片Xilinx的VU9P FPGA(支持VU13P)作为主处理器,完成复杂的数据采集、回放以及实时信号处理算法。采用一片带有ARM内核的高性能嵌入式处理器ZU15EG作为协处理器来实现通讯和管理功能。

该平台的主处理器XCVU9P外挂两组72位DDR4 SDRAM,来实现超大容量数据缓存。该平台的协处理器ZU15EG的PL端支持2组DDR4 SDRAM。该协处理器的PS端是一款功能强大的ARM处理器,具有1个64位四核ARM Cortex-A53处理器、1个双核 ARM Cortex-R5 实时处理器、1个ARM Mali™-400MP 图形处理器,该平台为适应复杂的浮点运算信号处理算法。

板上双FMC,可搭配:1)各类ADC/DAC/IO子卡;2)定制性非标准GPU/CPU卡;

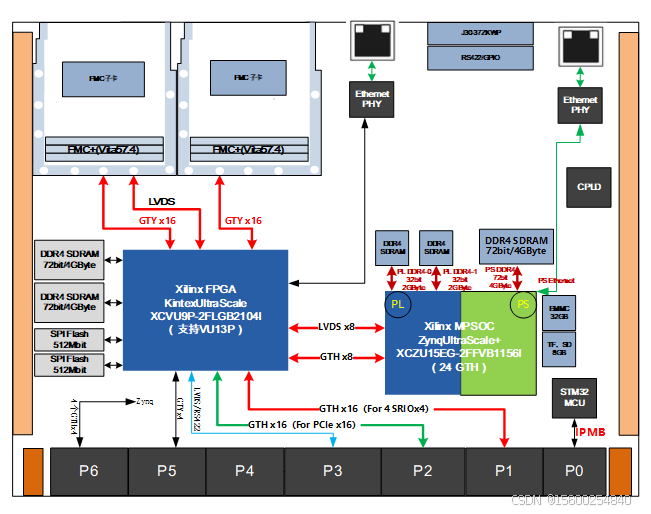

技术指标

标准6U VPX规格,符合VITA46规范;

板载高性能FPGA处理器:XCVU9P-2FLGB2104I(支持VU13P):

  • 外挂2组72位DDR4 SDRAM;
  • 外挂2片QSPI Flash,用于FPGA的加载;
  • 外挂1个千兆网口;

板载高性能zynq:XCZU15EG-2FFVB1156I

  • PL端挂2组32位DDR4 SDRAM;
  • PS端挂1组72位DDR4 SDRAM;
  • PS端扩展出1路1000BASE-T千兆以太网口;
  • PS端挂1路RS232串口至前面板J30J连接器;
  • PS端支持SD/TF卡启动;
  • PS端挂1个EMMC存储单元;

FMC:

  • 2个FMC+,每个FMC支持GTYx16;
  • FMC支持LA/HA/HB管脚;

VPX性能:

  • P1:4个4xGTY;
  • P2:1个16x PCIe3.0;
  • P3:4组RS422及GPIO;
  • P4:zynq 4xGTR;
  • P5:1个4x GTY;
  • P6: zynq 4个4xGTH;

物理与电气特征

  • 板卡尺寸:160 x 233mm
  • 板卡供电:6A max@+12V(±5%)
  • 散热方式:金属导冷散热

环境特征

  • 工作温度:-40°~﹢80°C,
