FPGA 基础第 7-8 节 呼吸灯实验+ RAM/ROM IP 设计与验证 ，选自ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造，从 0 到 1 系统化教学，帮助每位工程师跨过 FPGA 开发门槛。
🔍 ALINX ：关注 ALINX，进入视频号即可查看完整黑金云课堂 FPGA 视频教程。配合笔记学习效果更佳。
FPGA PWM 呼吸灯
实验目的
- 理解脉冲宽度调制（PWM）的基本原理
- 掌握占空比与LED亮度的关系
- 实现LED呼吸灯效果（亮度平滑渐变）
- 综合运用计数器与比较器设计数字电路
PWM 原理说明
- PWM：通过调节高电平持续时间（脉冲宽度）来控制平均能量
- 占空比公式：占空比 = T_ON / T_周期 × 100%
- 应用场景：LED 光、电机调速、电源管理等
- 人眼感知：占空比越高，亮度越高（视觉暂留效应）
呼吸灯实现思路
- 固定 PWM 周期：如 1000 个时钟周期，保证频率稳定
- 占空比步进控制：
- 逐步增大占空比（如每次+1），亮度增加
- 达到最大值后逐步减小（每次-1），亮度降低
- 回到最小值后重复循环，形成呼吸效果
- 呼吸频率：完整周期约 1Hz
💡具体讲解可前往 ALINX 视频号进行直播回看。
Verilog核心代码
- 模块名：
pwm_generator - 主要信号：
pwm_cnt：10 位计数器，范围 0~1023，决定PWM周期duty：10 位占空比控制值（0~1023）pwm_out：PWM 输出，控制 LED 亮灭
- 核心逻辑：
- 计数器每个时钟周期加 1，自动循环
- 当
pwm_cnt < duty时输出高电平，否则低电平 - 通过外部改变
duty值即可调节亮度
仿真波形分析
- 通过仿真验证不同占空比下的输出波形
- 高电平宽度与
duty值成正比，验证 PWM 原理正确
上板效果总结
- LED 亮度平滑变化，呼吸效果逼真
- 无闪烁（PWM 频率 > 100Hz）
- 长时间运行稳定
- 成功验证 PWM 调光原理
学习要点回顾
- 理解 PWM 周期与占空比的概念
- 掌握用计数器生成 PWM 的方法
- 能独立编写 PWM 发生器的 Verilog 代码
- 能通过仿真和上板验证 PWM 输出效果
RAM IP 设计与验证
RAM IP 设计与验证核心要点
- 核心原理与内部结构：
RAM 是易失性随机存取存储器，支持对任意地址的读写操作，访问时间与存储单元的物理位置无关。
其内部结构由三部分组成：地址译码器 ，负责对输入地址解码，地址线的宽度直接决定了 RAM 的寻址深度；存储矩阵 ，是 RAM 的核心存储区域，总存储容量等于寻址深度乘以数据位宽；读写控制逻辑，负责根据外部的读写使能信号，控制对选中存储单元的读写操作。
- FPGA 实现方式与选型
FPGA 中 RAM 有两种主流的实现方式，选型直接影响资源利用率与性能：
- Block RAM（BRAM）：FPGA内部的专用嵌入式存储块，常见的单块容量为18Kb 或 36Kb，不会消耗FPGA的逻辑资源，访问速度较快，适合大容量数据缓存、FIFO、帧缓冲这类场景。
- Distributed RAM（LUTRAM）：利用 FPGA 内部的查找表构建的分布式存储，访问速度极快，没有额外的访问延迟，但会消耗 FPGA 的逻辑资源，适合小容量的查找表、状态机跳转表、小型缓存这类场景。
选型建议： 当存储容量小于 64bit 时，优先选择 LUTRAM，避免 BRAM 资源的浪费；当容量大于 512bit 时，优先选择 BRAM，节省逻辑资源。
端口类型与冲突处理
根据端口的配置，RAM 可分为三类，适配不同的交互场景：
- 单端口 RAM： 仅有一套地址、数据与控制信号，同一时刻仅能执行读操作或者写操作，无法并发访问，结构最简单。
- 简单双端口 RAM： 拥有两套独立的地址与控制信号，通常配置为 A 端口写入、B 端口读出，是典型的"生产者-消费者"数据交互模型，非常适合跨时钟域的数据传输场景。
- 真双端口 RAM： 拥有两套完全独立且对称的读写端口，支持双向的并发访问，功能最灵活，但设计时需要处理地址冲突问题，常见的解决方法包括地址分区、仲裁机制、利用 IP 核内置的冲突处理机制。
操作模式
当两个端口同时对同一个地址进行读写操作时，RAM 支持三种不同的操作模式，适配不同的业务需求：

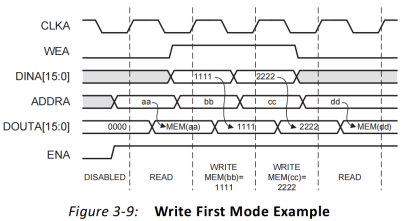

- 写优先模式： 同一时钟周期内优先执行写操作，随后立即将新写入的数据输出，适合需要立即获取最新数据的场景。

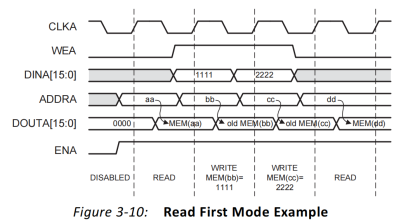

- 读优先模式： 优先将该地址的旧数据读出，之后再执行写操作更新存储，适合需要保证读取数据为操作前原始状态的场景，比如日志记录。

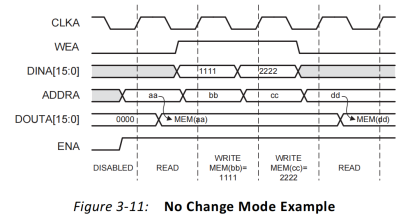

- 无变化模式： 在执行写操作期间，数据输出端口保持上一次读操作的结果，不会反映当前的写过程，这种模式可以减少输出的电平翻转，降低功耗，适合普通的缓存场景。
IP 工程搭建核心配置
基于 Vivado 工具的 RAM IP 搭建，核心的配置要点如下：
- 输出寄存器配置： 可以选择是否添加输出寄存器，开启后会增加 1 个时钟周期的读延迟，但可以打断组合逻辑，提升 IP 的最高工作频率；如果是对延迟敏感的低延迟应用，可以关闭该选项。
- 位宽与深度适配： IP 核会自动根据你配置的位宽和深度，拼接多个BRAM来满足需求，无需手动处理。
- 异步时钟支持： IP 核默认支持双端口的异步时钟，无需额外配置，但需要注意跨时钟域的亚稳态问题，对控制信号添加同步器。
仿真与调试
仿真的核心是验证 RAM 的读写功能正确性，核心逻辑为：
先遍历所有地址写入测试数据，完成写入后再依次读取每个地址的数据，自动校验读取结果与写入数据是否一致。
上板调试时，可以使用 Vivado 的 ILA（集成逻辑分析仪）抓取 RAM 的读写信号，验证实际硬件中的时序是否符合预期。
常见的问题包括：跨时钟域同步问题、端口被综合工具优化、复位信号的同步问题。
ROM IP 设计与验证核心要点
核心原理与实现
ROM 是非易失性的只读存储器，在正常工作时仅能读取数据，无法进行写入操作，数据会在 FPGA 上电配置的阶段，通过初始化文件加载到存储单元中，断电后数据不会丢失。
FPGA 中 ROM 的实现分为两种：
- 分布式 ROM，基于LUT实现，适合小容量、高速度的常量存储；
- 块 ROM，将 BRAM 配置为只读模式，适合大容量的固定数据，比如波形表、启动代码这类场景。
端口类型
- 单端口 ROM：只有一个访问端口，同一时刻仅能进行一次读操作，是最常用的类型。
- 双端口 ROM：扩展出两个独立的访问端口，支持两个模块同时读取同一块存储的数据，适合多模块共享固定数据的场景，比如 VGA 显示模块与 DMA 模块同时读取像素数据。
IP 工程搭建
ROM IP 搭建的核心是初始化文件的制作，小容量的初始化数据可以手动编写 .coe 格式的初始化文件；对于大容量的初始化数据，比如波形、图片数据，无需手动编写，可通过脚本自动生成，大幅提升开发效率。
配置 IP 时需要注意：Xilinx 工具使用 .coe 格式的初始化文件，Intel 工具使用 .mif 格式，两者不能通用；建议将初始化文件放在工程目录下，使用相对路径，避免工程迁移时文件找不到；同时要保证初始化文件中的数据个数、位宽，与 IP 的配置完全匹配。
仿真与调试
ROM 的验证相对简单，核心是校验读取的数据与初始化文件中的数据是否一致，仿真时遍历所有地址，自动比对读取结果与预期数据即可。
常见的问题包括：初始化文件的路径错误、数据的格式不匹配、地址访问越界，这些问题都会导致 ROM 读取的数据错误，配置和仿真时需要重点关注。
总结：RAM 与 ROM 是 FPGA 设计中最常用的存储 IP，在实际项目中，需要根据容量、速度、端口的需求，选择合适的实现方式，同时重点关注跨时钟域、地址冲突这类常见问题，通过完整的仿真与上板调试，保证设计的可靠性与稳定性。
