FreeRTOS看门狗任务设计---软件看门狗 + 硬件 IWDG 双保险实现

🎬 渡水无言 ：个人主页渡水无言

❄专栏传送门 ：《linux专栏》《嵌入式linux驱动开发》《linux系统移植专栏》

❄专栏传送门 ：《freertos专栏》《STM32 HAL库专栏》《linux裸机开发专栏》

❄专栏传送门 ：《产品测评专栏》《Ai智能体专栏）

⭐️流水不争先，争的是滔滔不绝

📚博主简介：第二十届中国研究生电子设计竞赛全国二等奖 |国家奖学金 | 省级三好学生

| 省级优秀毕业生获得者 | csdn新星杯TOP18 | 半导纵横专栏博主 | 211在读研究生

在这里主要分享自己学习的linux嵌入式领域知识；有分享错误或者不足的地方欢迎大佬指导，也欢迎各位大佬互相三连

前言

总结

前言

在前几期博客中，我们已经完成了机器人的下位机通信任务、运动控制任务、传感器采集任务、数据上报任务、MonitorTask系统监控任务、异步 LogTask日志任务的全业务多任务架构搭建。

在多任务系统中，我们得保证各关键任务都在正常运行。一般常用软件看门狗机制，让各任务周期性向专门的监测任务报告 "心跳" 状态，由监测任务汇总信号后刷新硬件看门狗。

本篇博客我们就来实现一下软件看门狗 + 硬件独立看门狗IWDG双保险方案，任何一个关键任务异常都会触发系统自动复位，同时配合LogTask的 PANIC 故障打印，实现死机可定位、故障可恢复。

一、硬件独立看门狗与软件看门狗原理概述

1.1、硬件看门狗（IWDG）原理

在 STM32 等 MCU 中，独立看门狗是一种专用硬件定时器模块，其核心特点与工作机制如下：

独立时钟源：自带低速RC时钟（LSI），即使CPU主时钟失效，看门狗仍可正常运行，不受系统时钟故障影响。

递减计数机制：内置12位递减计数器，若计数器递减至0前未执行 "喂狗"（刷新）操作，定时器将溢出并触发系统复位。

通俗理解：看门狗如同 "饥饿的狗"，必须定期喂食（喂狗），否则将触发报警（复位 MCU），以此强制恢复系统运行状态。

1.2、软件看门狗原理

在 FreeRTOS 多任务系统中，为避免单一任务阻塞导致的误复位，常采用任务心跳监测 + 硬件看门狗的软件看门狗机制，实现对所有关键任务的全面监控：

任务心跳上报：所有低优先级应用任务 定期向专门的监测任务发送 "心跳" 信号，报告自身存活状态。

集中监测与喂狗：最高优先级的监测任务 汇总所有心跳信号，仅当全部任务 均在规定时间内完成上报时，才调用 IWDG 刷新函数喂狗。

异常处理逻辑：若任一任务因卡死、阻塞或优先级过低无法执行心跳上报，监测任务将识别异常并停止喂狗，最终触发硬件看门狗复位。

该机制有效避免了单一任务短时延时导致的误复位，实现了对多任务运行状态的精准监控，大幅提升了系统可靠性。

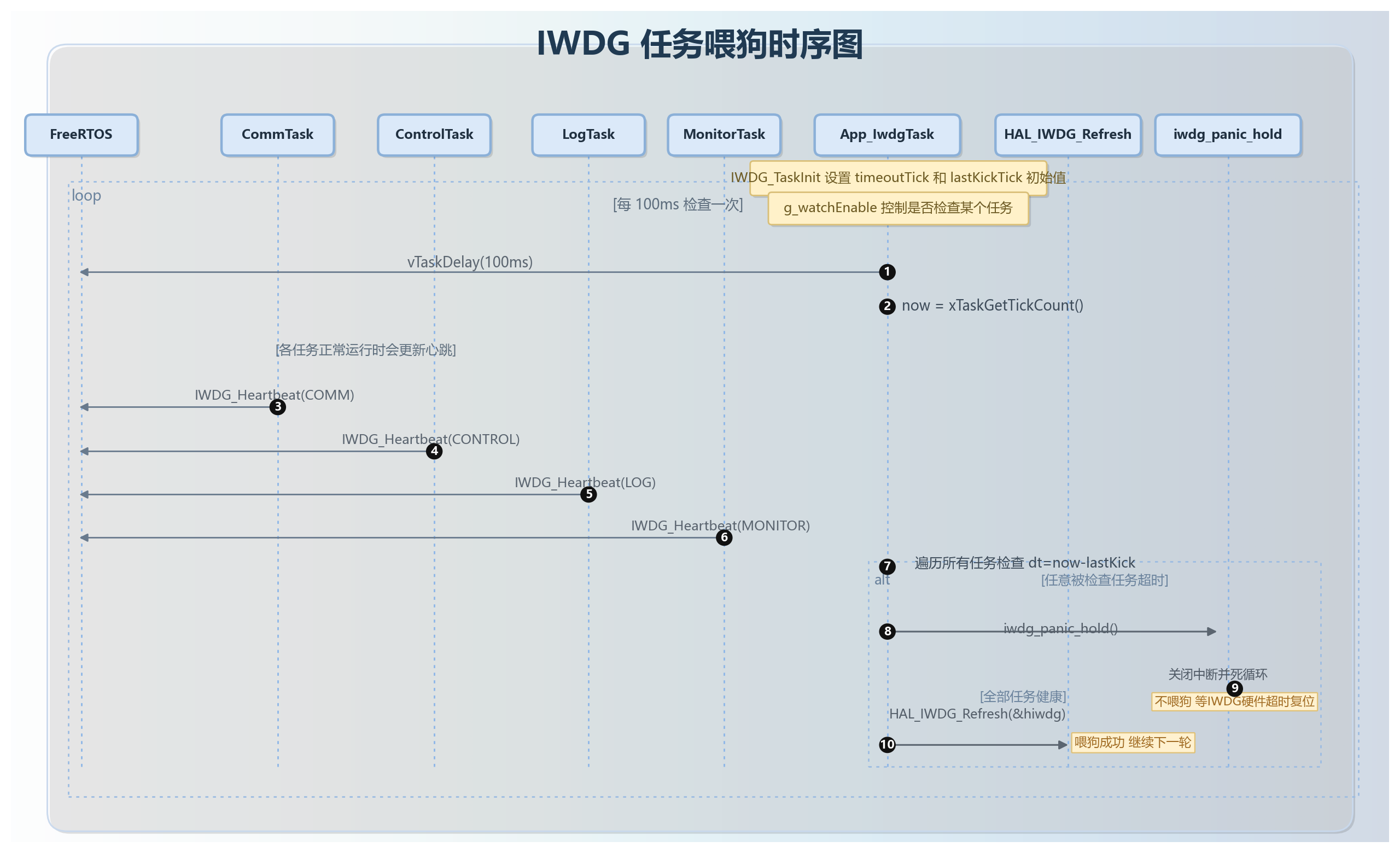

二、整体工作流程时序图

三、核心配置与数据结构

cpp 复制代码

/* 看门狗-任务超时时间配置 */
#define IWDG_TIMEOUT_COMM_MS        (1000U)   // 通信任务
#define IWDG_TIMEOUT_CONTROL_MS     (300U)    // 控制任务（最严格）
#define IWDG_TIMEOUT_SENSOR_MS      (500U)    // 传感器任务
#define IWDG_TIMEOUT_UPLINK_MS      (1000U)   // 数据上报任务
#define IWDG_TIMEOUT_LOG_MS         (1000U)   // 日志任务
#define IWDG_TIMEOUT_MONITOR_MS     (1000U)   // 监控任务自身

这是每个任务允许的最大无响应间隔，若某任务心跳间隔超过了此值，系统就认为异常，触发复位。

3.1、关键变量

cpp 复制代码

g_lastKickTick[]：上次 "喂狗" 时间戳
g_timeoutTick[]：每个任务的超时上限（tick）
g_watchEnable[]：是否启用监控（避免初始化早期误判）
g_taskHandle[]：用于标识哪些任务被纳入监控范围

3.2、关键接口函数

cpp 复制代码

IWDG_TaskInit(...)：系统初始化时注册各任务句柄，并设置超时时间与初始心跳时间。
IWDG_Heartbeat(id)：被监控任务需定期调用此函数，报告 "我还活着"。
IWDG_WatchEnable(id, true/false)：动态开启 / 关闭某个任务的监控功能，适合延迟初始化完成后的任务。
