前言

小智 AI 硬件是一款基于 ESP32 的开源语音对话设备，通过 WebSocket /MQTT 与后端 AI 服务实时通信。在调试 WebSocket 协议和 AI 响应的过程中，我们一直有个痛点：每次测试都需要拿着真实硬件，场景受限，效率低下。

于是我开始思考------能不能让浏览器本身成为一台"虚拟小智"？

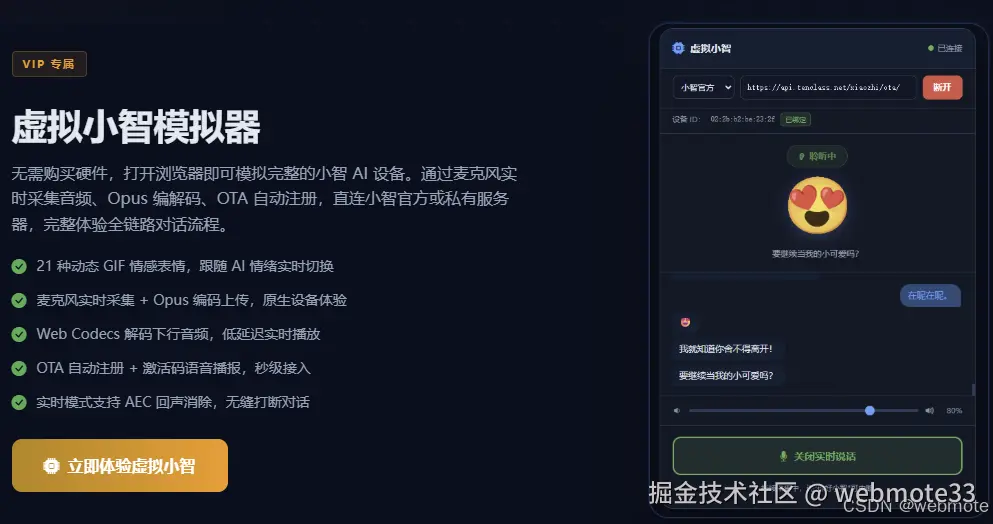

这篇文章记录了虚拟小智模拟器（SimDevice）从构想到落地的全过程，包括协议分析、音频编解码方案选型、实时通信架构设计，以及在浏览器里"假装"是一台 ESP32 的种种技巧。

在 ASP.NET Core 里写了一个 WebSocket 桥（SimXiaozhi），让浏览器通过它与小智服务器通信；前端用 Web Codecs API 解码 Opus 音频，用 ScriptProcessor 采集麦克风并编码上传，整个链路完全跑在浏览器里，无需任何原生插件。

1、为什么要造这个轮子

小智调试工具的核心场景是"监听真实设备"，但开发者在以下场景会遇到麻烦：

• 只有电脑，没带硬件设备
• 想测试 AI 服务是否正常，但不想等设备重启
• 需要批量回归测试某个 TTS 音色或唤醒词识别
• 给非硬件团队的人演示 AI 对话效果

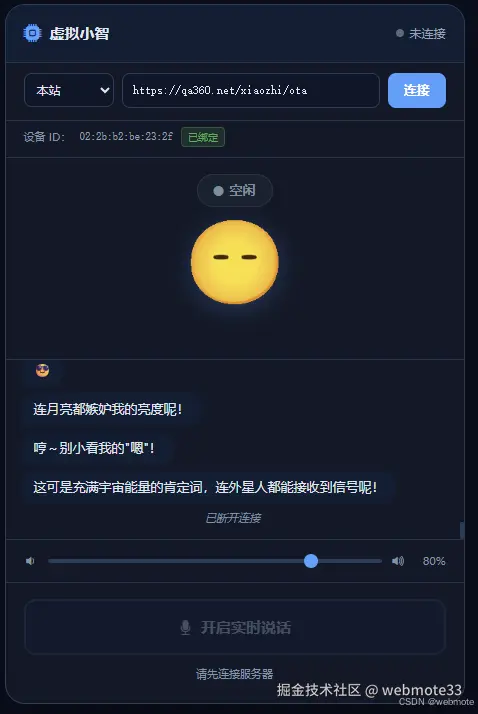

理想状态是：打开一个网页，点击"连接"，就能像一台真实小智设备一样与 AI 服务对话------有情感表情变化、有语音识别、有 TTS 播放，还能随时打断。

做完之后发现，这个需求不仅是"调试工具的延伸"，本身就是一个完整的产品功能：任何没有购买硬件的用户，都可以通过它体验小智 AI 对话。

2、架构设计：为什么需要服务端桥

最直觉的方案是"浏览器直连小智服务器"，但这条路被浏览器的安全策略封死了：小智服务器要求客户端在 HTTP Header 里携带 Device-Id、Client-Id、Authorization 等自定义 Header，而浏览器的 WebSocket API 不允许设置自定义请求 Header。

此外，OTA 接入流程需要先通过 HTTP POST 请求获取 WebSocket 地址和 Token，再用 Token 建立 WebSocket 连接。这些步骤如果放在浏览器里做，会因为 CORS 跨域限制而全部失败。

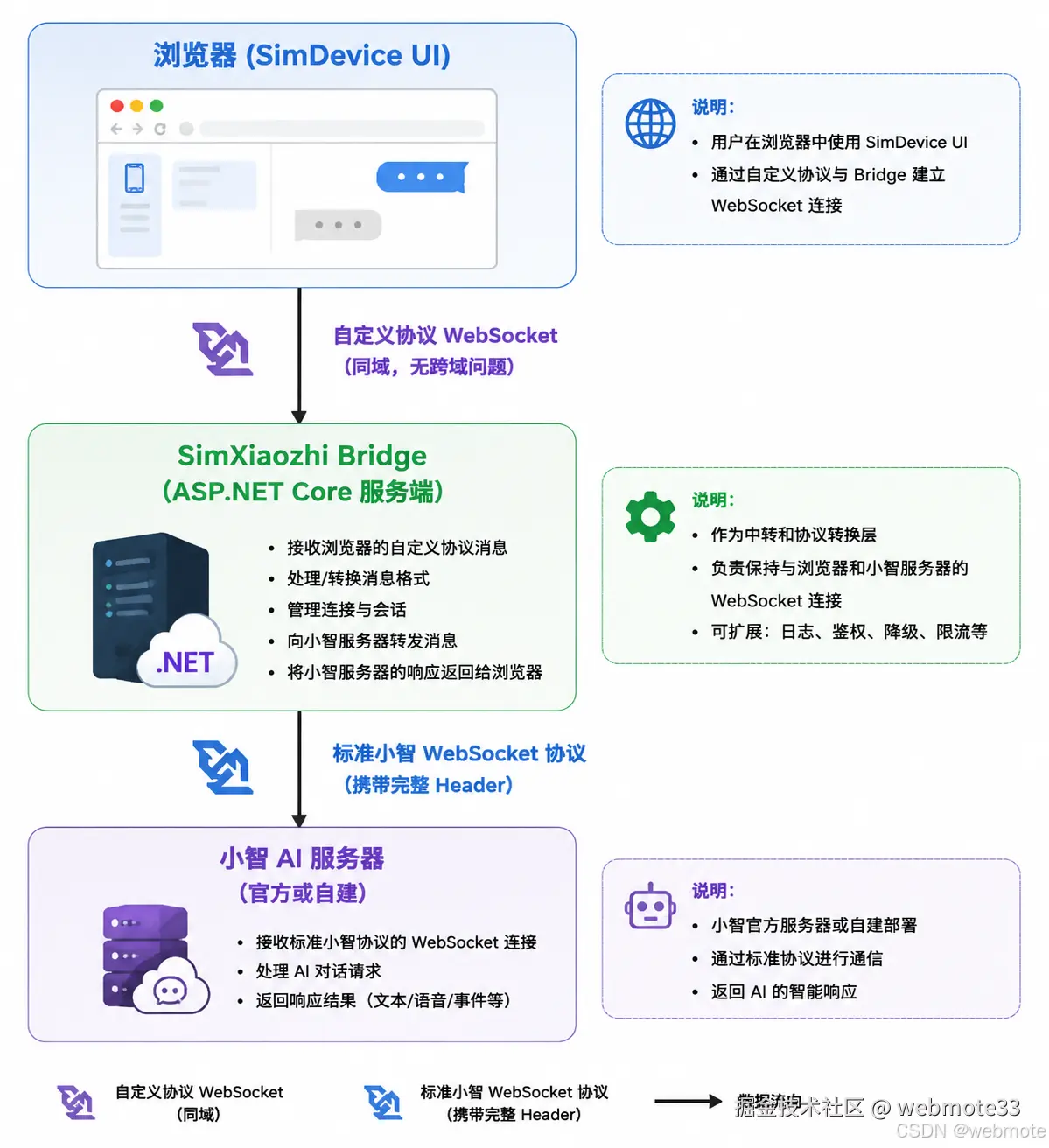

因此我们设计了一个三层架构：

桥接层（SimDeviceBridge）负责：

• 代替浏览器执行 OTA HTTP 请求，携带所有必要 Header
• 用 ClientWebSocket 连接到小智服务器
• 在浏览器 WebSocket ↔ 小智 WebSocket 之间转发消息
• 处理激活码轮询、重连逻辑等状态机

组件	职责
SimDeviceBridge	C# 服务端桥，解决跨域和自定义 Header 问题
ScriptProcessor	浏览器麦克风采集，PCM → Opus 编码上传
Web Codecs API	浏览器原生 AudioDecoder，Opus 帧实时解码播放
21 种情感 GIF	来自 noto-emoji，由服务器 emotion 字段驱动

3、OTA 协议与实现

小智设备上电后第一件事是请求 OTA 接口。通过抓包分析，这个接口是一个 HTTP POST，Request Body 是一个描述设备硬件信息的 JSON，Response 返回 WebSocket 地址和认证 Token。

有意思的地方在于"激活流程"：如果设备未绑定用户，OTA 接口会在响应中返回 activation 对象，包含一个 6 位激活码。设备需要展示这个激活码，让用户在 App 里输入，完成绑定。绑定期间需要每隔一段时间轮询 /activate 端点，直到激活成功。

// 轮询激活状态，每 12 秒检查一次，最多 5 次
bool activated = false;
for (int i = 1; i <= 5 && !ct.IsCancellationRequested; i++)
{
    await BrSendTextAsync(JsonSerializer.Serialize(new { type = "activating", attempt = i }));
    await Task.Delay(12000, ct);
    activated = await CheckActivatedAsync(activateUrl, ct);
    if (activated) break;
}
if (!activated)
{
    // 5 次未激活，重新走 OTA 流程获取新激活码
    await BrSendTextAsync("{\"type\":\"retry_ota\"}");
    continue;
}

激活码在浏览器端会通过 Web Speech API 语音播报，就像真实硬件一样"说出"激活码：

function speakCode(code) {
    if (!window.speechSynthesis || !code) return;
    window.speechSynthesis.cancel();
    var text = '激活码是 ' + (code + '').split('').join('，');
    var utter = new SpeechSynthesisUtterance(text);
    utter.lang = 'zh-CN'; utter.rate = 0.75;
    window.speechSynthesis.speak(utter);
}

4、音频管道：Opus 上行与下行

小智协议使用 Opus 编码，16kHz 单声道，60ms/帧。这是整个模拟器里技术含量最高的部分。

4.1 上行：麦克风 → Opus → 服务器

浏览器通过 getUserMedia 采集麦克风 PCM，再用 ScriptProcessor（每次 2048 samples）将 Float32 转为 Int16，发送给 Bridge。Bridge 用 Concentus（C# 版 Opus 编码器）将 PCM 帧编码为 Opus 二进制，再通过 WebSocket 发给小智服务器。

scriptProcessor.onaudioprocess = function(ev) {
    if (!isCapturing) return;
    var f32 = ev.inputBuffer.getChannelData(0);
    // Float32 → Int16 PCM
    var int16 = new Int16Array(f32.length);
    for (var i = 0; i < f32.length; i++)
        int16[i] = Math.max(-32768, Math.min(32767, f32[i] * 32768));
    wsSend(int16.buffer); // 发给 Bridge，由服务端编码为 Opus
};

服务端积累 PCM 数据，凑满一帧（960 samples = 60ms × 16kHz）再编码：

private byte[] EncodeOneFrame()
{
    var samples = new short[UpFrameSamples]; // 960 samples
    Buffer.BlockCopy(_pcmBuf, 0, samples, 0, UpFrameSamples * 2);
    var outBuf = new byte[1276];
    int n = _enc.Encode(samples, 0, UpFrameSamples, outBuf, 0, outBuf.Length);
    return outBuf[..n];
}

4.2 下行：Opus 帧 → Web Codecs → 扬声器

早期方案用 Concentus.js（Opus 的 WebAssembly 编译版）在浏览器里解码，但延迟高、内存占用大。后来发现 Chromium 已经原生支持 Web Codecs API （AudioDecoder），可以直接硬件加速解码 Opus，延迟降低了一个数量级。

audioDecoder = new AudioDecoder({
    output: function(audioData) {
        // 把解码后的 PCM 塞进 Web Audio 调度队列
        var buf = playCtx.createBuffer(1, audioData.numberOfFrames, audioData.sampleRate);
        var f32 = new Float32Array(audioData.numberOfFrames);
        audioData.copyTo(f32, { planeIndex: 0, format: 'f32' });
        buf.copyToChannel(f32, 0);
        var src = playCtx.createBufferSource();
        src.buffer = buf;
        src.connect(playGain);
        // 精确调度：nextPlayTime 确保帧与帧无缝拼接
        var start = Math.max(playCtx.currentTime, nextPlayTime);
        src.start(start);
        nextPlayTime = start + buf.duration;
        audioData.close();
    },
    error: function(e) { console.warn('AudioDecoder error:', e); }
});
audioDecoder.configure({ codec: 'opus', sampleRate: 24000, numberOfChannels: 1 });

关键细节是 nextPlayTime 调度机制------每帧在上一帧结束时刻入队，避免了帧间空隙和重叠，听感平滑无撕裂。

5、实时模式与 AEC

普通模式下，服务器发 TTS 时，设备端会暂停上传麦克风数据（防止录到扬声器回声）。但真实的语音对话体验应该允许用户随时打断 AI 说话------这需要在 TTS 播放时同时上报麦克风音频，由服务端的 AEC（回声消除）来剔除扬声器输出的部分。

我们用 _listenMode 变量区分两种工作状态：

case "tts":
    var ttsState = node?["state"]?.ToString();
    // realtime 模式：AEC 已开启，保持上行音频，支持打断检测
    if (ttsState == "start" && _listenMode != "realtime")
    {
        _listening = false;  // 非 realtime 才停止上报
        _pcmPos = 0;
    }
    await BrSendTextAsync(json);
    break;

前端对应的逻辑：TTS 开始时，realtime 模式不停止采集，TTS 结束后状态从"说话中"恢复到"聆听中"而不是"空闲"：

} else if (msg.state === 'stop') {
    // realtime 模式 TTS 结束后恢复聆听，否则回空闲
    setDeviceState(realtimeActive ? 'listening' : 'idle');
    setEmotion(lastLlmEmotion);
    if (realtimeActive && !isCapturing) startCapture();
}

6、情感系统：21 种 GIF 动图

小智服务器的 llm 消息里会携带 emotion 字段，例如 "emotion": "thinking"。我们从 noto-emoji 字体库 中提取了 21 种情感的 128px GIF 动图，存放在 wwwroot/images/emotions/。

情感图片在 TTS 说话期间保持不变（不切换到"说话"图标），TTS 结束后恢复到最近一次 LLM 情感------这样 AI 在说话时，脸上的表情依然是"高兴"或"思考"，而不是一个无聊的扬声器图标。

case 'llm':
    if (msg.emotion) {
        lastLlmEmotion = msg.emotion; // 保存，TTS 结束后恢复
        setEmotion(msg.emotion);      // 立即更新图标
    }
    break;

case 'tts':
    if (msg.state === 'start') {
        setDeviceState('speaking');
        // 注意：不调用 setEmotion，保持 LLM 情感不变
    } else if (msg.state === 'stop') {
        setEmotion(lastLlmEmotion); // TTS 结束，恢复 LLM 情感
    }

setEmotion 的实现只在 src 真正变化时才赋值------避免 GIF 动画因 src 重赋值而重播：

function setEmotion(name) {
    var e = emotions[name] || emotions.neutral;
    var img = document.getElementById('emotion-icon');
    var newSrc = '/images/emotions/' + e.gif + '.gif';
    if (img.src !== newSrc) img.src = newSrc; // 只有真正变化才赋值
}

7、唤醒词打断

真实小智设备支持说"你好小智"来打断当前对话。在浏览器里，我们用 Web Speech Recognition API （webkitSpeechRecognition）做实时唤醒词检测，监听到"你好小智"后立即发送 abort 消息并停止 TTS 播放：

wakeRecog.onresult = function(e) {
    for (var i = e.resultIndex; i < e.results.length; i++) {
        var t = e.results[i][0].transcript;
        if (t.indexOf('你好小智') !== -1) {
            stopTtsPlayback();
            wsSend(JSON.stringify({ type: 'abort', reason: 'wake_word_detected' }));
            addSysMsg('检测到唤醒词"你好小智"');
            break;
        }
    }
};

stopTtsPlayback 会关闭 AudioDecoder 并重置 Web Audio 的播放队列，确保 TTS 立即停止，没有残余音。

8、踩过的坑

ScriptProcessor 即将废弃

ScriptProcessor 是旧 API，现代推荐 AudioWorklet。但 AudioWorklet 与主线程通信的序列化开销在低端机上会引入延迟。由于我们只需要 PCM → Bridge 这个单向流，ScriptProcessor 依然是最简单的选择，等 AudioWorklet 的使用成本下降后再迁移。

Web Codecs 的 timestamp 必须严格递增

AudioDecoder.decode() 要求每个 EncodedAudioChunk 的 timestamp 严格递增，单位微秒。我们维护一个 opusTimestampUs，每帧加 frameDurationMs × 1000，解码器关闭重建时必须归零，否则 Chrome 会抛出 EncodingError。

WebSocket 自定义 Header 无解

浏览器的 new WebSocket(url) 不支持设置请求 Header，这是 W3C 规范的刻意限制。网上流传的各种 hack 方案要么只在特定浏览器有效，要么需要 Service Worker 拦截，引入大量复杂度。最终决定用服务端 Bridge 代理，反而让架构更清晰。

GIF 重播问题

同一个 GIF 文件反复赋给 img.src 会导致动画从头开始播放。加一行 if (img.src !== newSrc) 判断即可避免，但要注意浏览器会把相对路径转换成绝对路径存储在 img.src 里，比较时需要用完整 URL 或用 img.getAttribute('src') 获取原始值。我们改用完整路径赋值彻底规避了这个问题。

双重 disconnected 消息

XzReceiveLoopAsync 最初在 Close 帧处理里直接 return，导致 finally 块又发了一次 disconnected，浏览器端触发两次状态重置。修复方法是在 Close 分支去掉主动发送，统一交由 finally 块处理。

9、后续计划

• AudioWorklet 迁移：用 Worklet 替换 ScriptProcessor，降低在移动端的功耗
• 本地 AEC 实现：目前依赖服务端 AEC，如果能在浏览器端完成回声消除，可以进一步降低延迟
• 多语言唤醒词：扩展 Speech Recognition 支持英文和方言
• 调试日志联动：虚拟小智产生的会话自动显示在调试工具日志面板里
• 移动端优化：iOS Safari 的 Web Codecs 支持不完整，需要降级到 Concentus.js 兜底

10、写在最后

整个项目大约花了两周的业余时间，代码量不大，但涉及的技术点异常分散：从 C# Concentus 编码到 Web Codecs 解码，从小智私有协议到 Web Speech Recognition，从 SignalR 到 requestAnimationFrame ticker------每个点都得踩一遍才知道边界在哪里。

最让我满意的一个细节是：当 GIF 表情跟着 AI 的情感变化，说话中依然保持"高兴"而不是一个无聊的扬声器图标的时候，感觉这个"虚拟小智"真的有了一点灵魂。

不过，这个需要用户付费才能体验，不说开发费用，仅仅服务器费用都不容易啊，觉得有用，赞助一下吧。 地址： qa360.net

好了，你学废了码？
