这篇文章将主要将AVL树的插入

一.AVL树相关概念

1.AVL树是一颗空树或具有以下性质的二叉搜索树 ：

它的左右子树都是AVL树；

左右子树的高度差不超过1；

这些性质使AVL树是一颗高度平衡的二叉搜索树，可以通过控制其高度差去控制平衡。

2.在AVL树引入一个平衡因子(balance factor) 的概念，每个节点都有一个平衡因子，它的值是该节点右子树的高度减去左子树的高度 (也可以是左子树减右子树，这篇文章统一右子树减左子树)，也就是说正常平衡因子的值只有-1/0/1三种情况。AVL树不一定要平衡因子，这只是AVL树的其中一种实现方式，通过它我们可以更方便的观察树是否平衡。

3.AVL树的节点分布与完全二叉树类似，高度可控制到logN，极大提高的增删查改的效率，相比于二叉搜索树有了质的提升。

二.AVL树的实现

1.AVL树的结构

相比于二叉搜索树，AVL树的节点多了parent指针和平衡因子：

cpp 复制代码

template<class k,class v>
struct TreeNode
{
	//平衡因子和parent可以没有，但这要用另一种方法实现了

	TreeNode* _left;
	TreeNode* _right;
	TreeNode* _parent;
	pair<k, v> _kv;//储存的数据
	int _bf;//blance factor,平衡因子
	TreeNode(const pair<k, v>& data = pair<k, v>())
		:_left(nullptr)
		,_right(nullptr)
		,_parent(nullptr)
		,_bf(0)
		,_kv(data)
	{ }
};

树本体的成员变量有个根就好了：

cpp 复制代码

template<class k, class v>
class AVLTree
{
	typedef TreeNode<k, v> Node;
public:
private:
	Node* _root = nullptr;
};

2.AVL树的插入

1.大概过程

1.按照二叉搜索树的插入逻辑插入节点；

2.插入节点后可能会影响该节点祖先节点的高度，也就是说会影响它们的平衡因子，所以要更新新插入节点->根节点路径上的节点的平衡因子，最坏要更新到根节点，有些情况更新到中途即可停止；

3.更新平衡因子的过程中没有出现问题(所有节点的平衡因子为-1/0/1)，则插入结束；

4.更新平衡因子的过程中出现问题(有节点的平衡因子不为-1/0/1)，则要对以出现问题的节点为根的子树进行旋转操作，该操作本质上是在调整平衡的过程中降低该子树的高度，不会影响上面的节点，所以插入结束。

2.平衡因子的更新

更新原则：

1.平衡因子 = 左子树高度 - 左子树高度；

2.只有子树高度变化的才会影响当前节点平衡因子；

3.如果节点插入在parent的右子树，这parent的平衡因子++，在左子树则--；

4.以parent为根节点地子树高度是否变化决定了是否需要向上更新平衡因子；

更新停止条件：

1.更新后parent的平衡因子为0 ，也就是说更新过程中parent的平衡因子变化为-1->0或1->0，即原来该子树是一边高一边低，插入新节点后该子树就平衡了，不会影响parent的父节点的平衡因子，更新结束。

2.更新后parent的平衡因子为1/-1 ，也就是说更新过程中parent的平衡因子变化为0->1或着0->-1，即原来该子树是两边高度相同的，插入新节点后该子树的高度必发生改变，因此必影响parent父节点的平衡因子，因此要继续往上更新。

3.更新后parent的平衡因子为2/-2 ，这时候就表示着该节点的平衡因子出问题了，要对以该节点为根节点的子树进行旋转操作；

4.一直更新到根节点，且根节点的平衡因子没有问题，也代表着更新结束。

cpp 复制代码

	bool insert(const pair<k, v>& data)
	{
		//普通二叉搜索树的插入逻辑
		if (_root == nullptr)
		{
			_root = new Node(data);
			return true;
		}

		Node* cur = _root;
		Node* parent = nullptr;
		while (cur)
		{
			if (data.first > cur->_kv.first)
			{
				parent = cur;
				cur = cur->_right;
			}
			else if (data.first < cur->_kv.first)
			{
				parent = cur;
				cur = cur->_left;
			}
			else
				return false;
		}
		cur = new Node(data);
		cur->_parent = parent;
		if (data.first > parent->_kv.first)
			parent->_right = cur;
		else
			parent->_left = cur;

	//调整平衡因子
		while (parent)
		{
			if (cur == parent->_right)
				parent->_bf++;
			else
				parent->_bf--;
			if (parent->_bf == 0)//确定平衡直接跳过
				break;
			else if (parent->_bf == 1 || parent->_bf == -1)
			{//继续向上更新平衡因子
				cur = parent;
				parent = parent->_parent;
			}
			else if (parent->_bf == 2 || parent->_bf == -2)
			{
				//旋转
				break;
			}
			else
			{
			//如果出现意料外的结构，则给个报错
				assert(false);
			}
		}

		return true;
	}

3.旋转

1.旋转的原则

1.旋转后的树仍要保存搜索树的规则；

2.让旋转的树由不平衡变平衡，其次降低树的高度；

旋转分为4中：

左、右单旋，左右、右左双旋。

2.左、右单旋

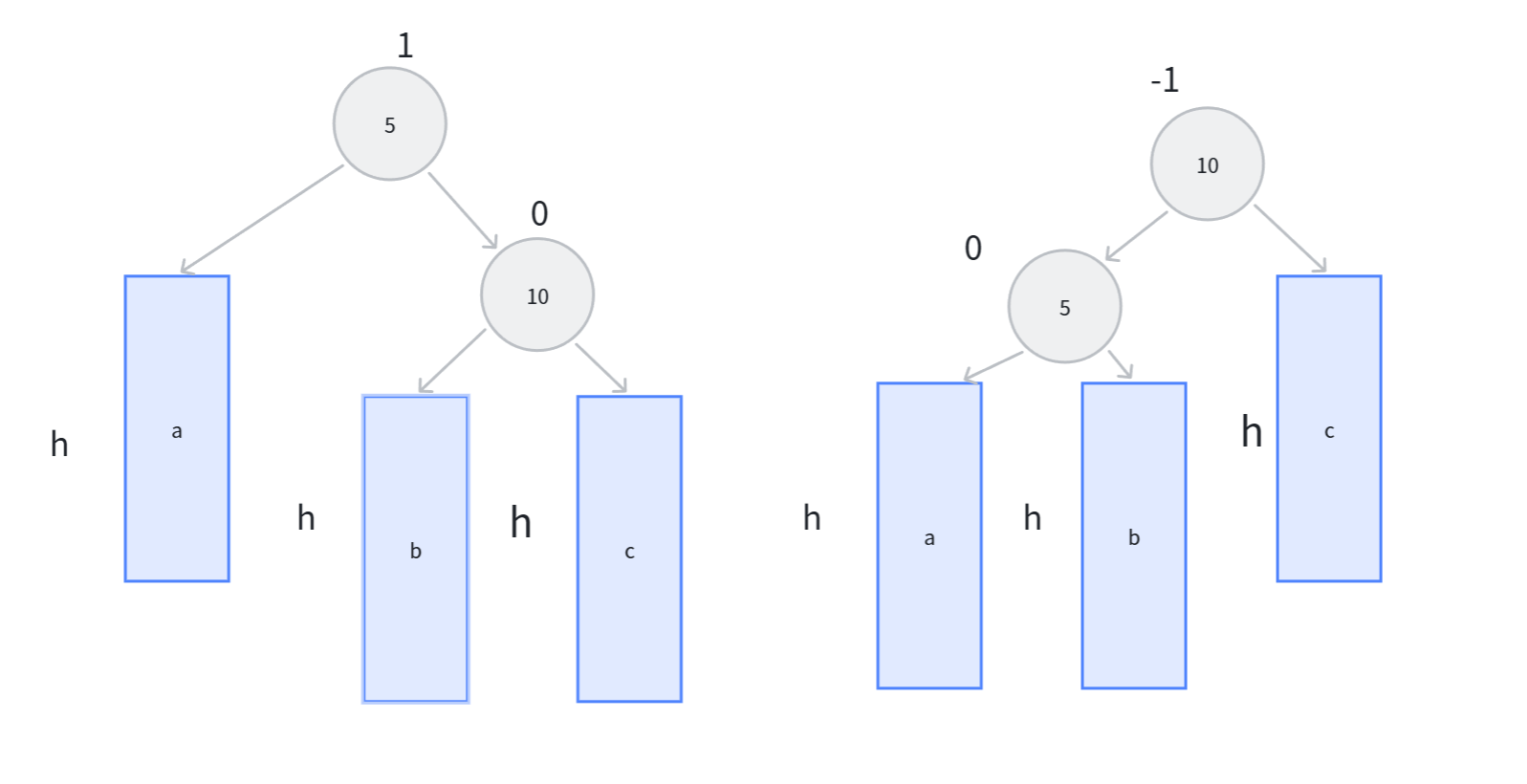

首先我们要知道，插入元素后要进行旋转的子树 在插入元素前(平衡因子为±1)是长这样的：

对于左边这棵树，只有将元素插入到子树b/c中，才要对以5为根的子树进行旋转；

对于右边这棵树，只有将元素插入到子树a/b中，才要对以10为根的子树进行旋转。

a,b,c的高度>=0。

虽然上面可以让子树发生旋转的选择有两个，当如果只是要进行单旋，只有两种情况：

左边的树：插入在c子树；

右边的树：插入到a子树；

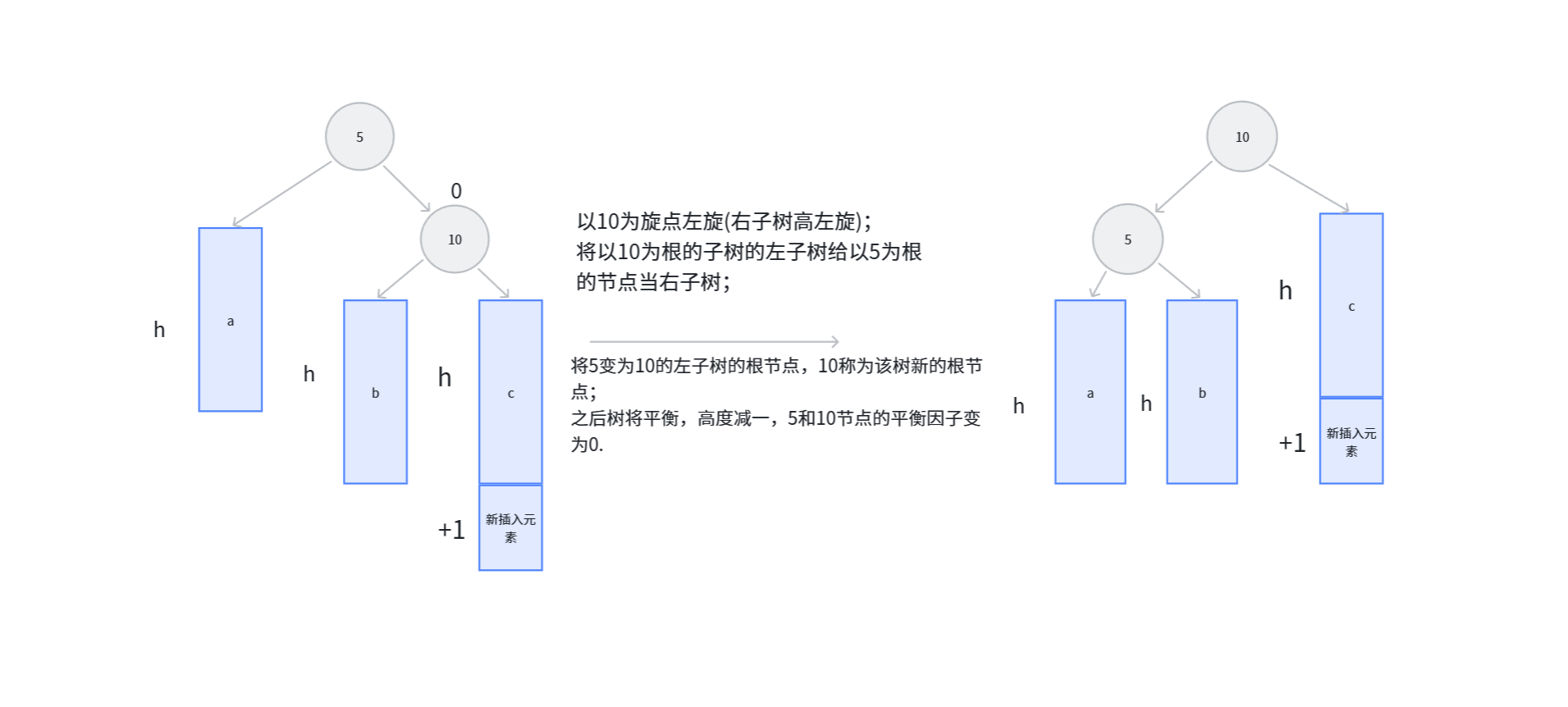

旋转的方法(拿左边的树举例)：

虽然看起来逻辑比较简单，当我们需要改动很多节点的各成员指向，比如节点5的parent、right等，这是比较麻烦的。最容易忽略的是，一开始节点5可能是由parent节点的，也可能它就是一整颗树的根节点。

cpp 复制代码

	void RotateL(Node* parent)//左单旋
	{
		Node* subR = parent->_right;
		Node* subRL = subR->_left;
		Node* Pparent = parent->_parent;

		parent->_right = subRL;//将subR的左子树给parent当右子树
		subR->_left = parent;//将原来的parent给subL当左子树
		if (subRL)
			subRL->_parent = parent;//更新subR左子树的父节点，要注意其是否为空
		if (parent == _root)
			_root = subR;
		subR->_parent = Pparent;
		if (Pparent && parent == Pparent->_left)
			Pparent->_left = subR;
		else if(Pparent)
			Pparent->_right = subR;
		parent->_parent = subR;//将该子树的根节点改为subR;
		subR->_bf = 0;
		parent->_bf = 0;
	}

右单旋也是类似的，不过它是把parent的left的right给parent的left。

cpp 复制代码

	void RotateR(Node* parent)//右单旋
	{
		Node* subL = parent->_left;
		Node* subLR = subL->_right;
		Node* Pparent = parent->_parent;

		parent->_left = subLR;//将subL的右子树给parent当左子树
		subL->_right = parent;//将原来的parent给subL当右子树
		if (subLR)
			subLR->_parent = parent;//更新subL右子树的父节点，要注意其是否为空
		if (parent == _root)
			_root = subL;
		subL->_parent = Pparent;
		if (Pparent && Pparent->_left == parent)
			Pparent->_left = subL;
		else if(Pparent)
			Pparent->_right = subL;
		parent->_parent = subL;//将该子树的根节点改为subL;
		subL->_bf = 0;
		parent->_bf = 0;
	}

3.左右、右左双旋

对于元素插入位置的选择，上面提到的另外两种情况就要对子树进行双旋：

对于左边的树，元素插入到b树需要对该树进行双旋；

对于右边的树，元素插入到b树需要对该树进行双旋。

那么双旋该怎么做呢？

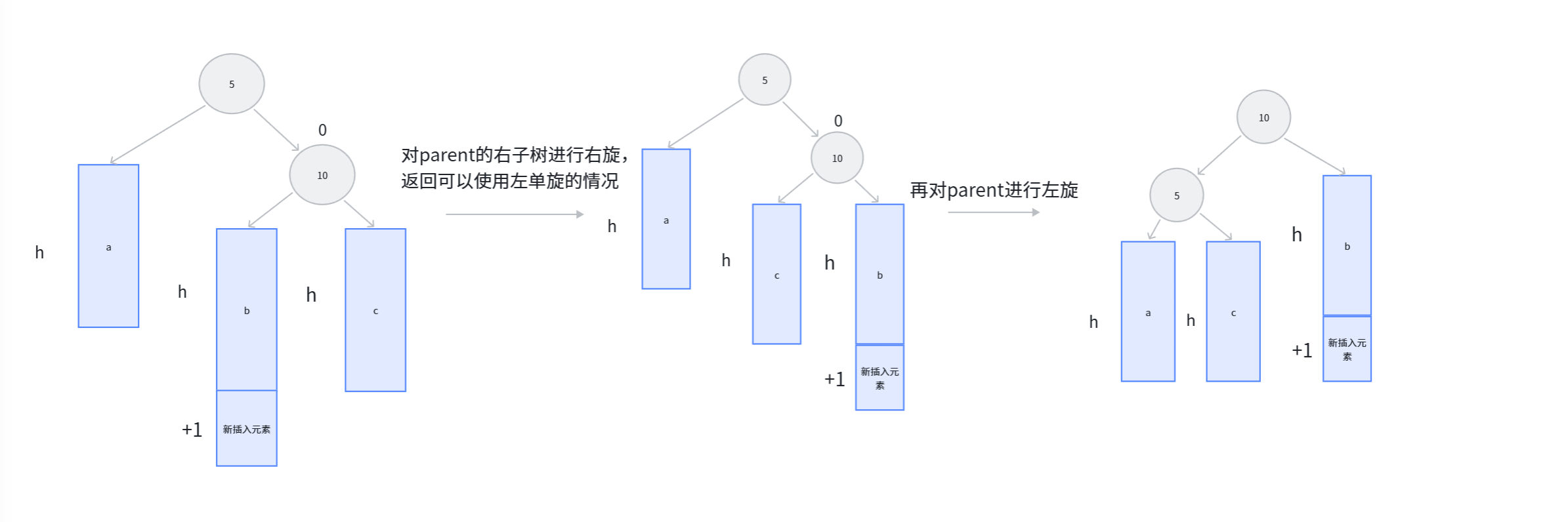

拿左边的树举例(右左双旋 ）说：

简单来说就是对于一开始右边高的子树，先对parent的右子树进行右旋，再对parent进行左旋；对于一开始左边高的树，先对parent的左子树进行左旋，再对parent进行右旋 。

但麻烦的还是接下来的更新平衡因子，对于双旋还会分三种情况。

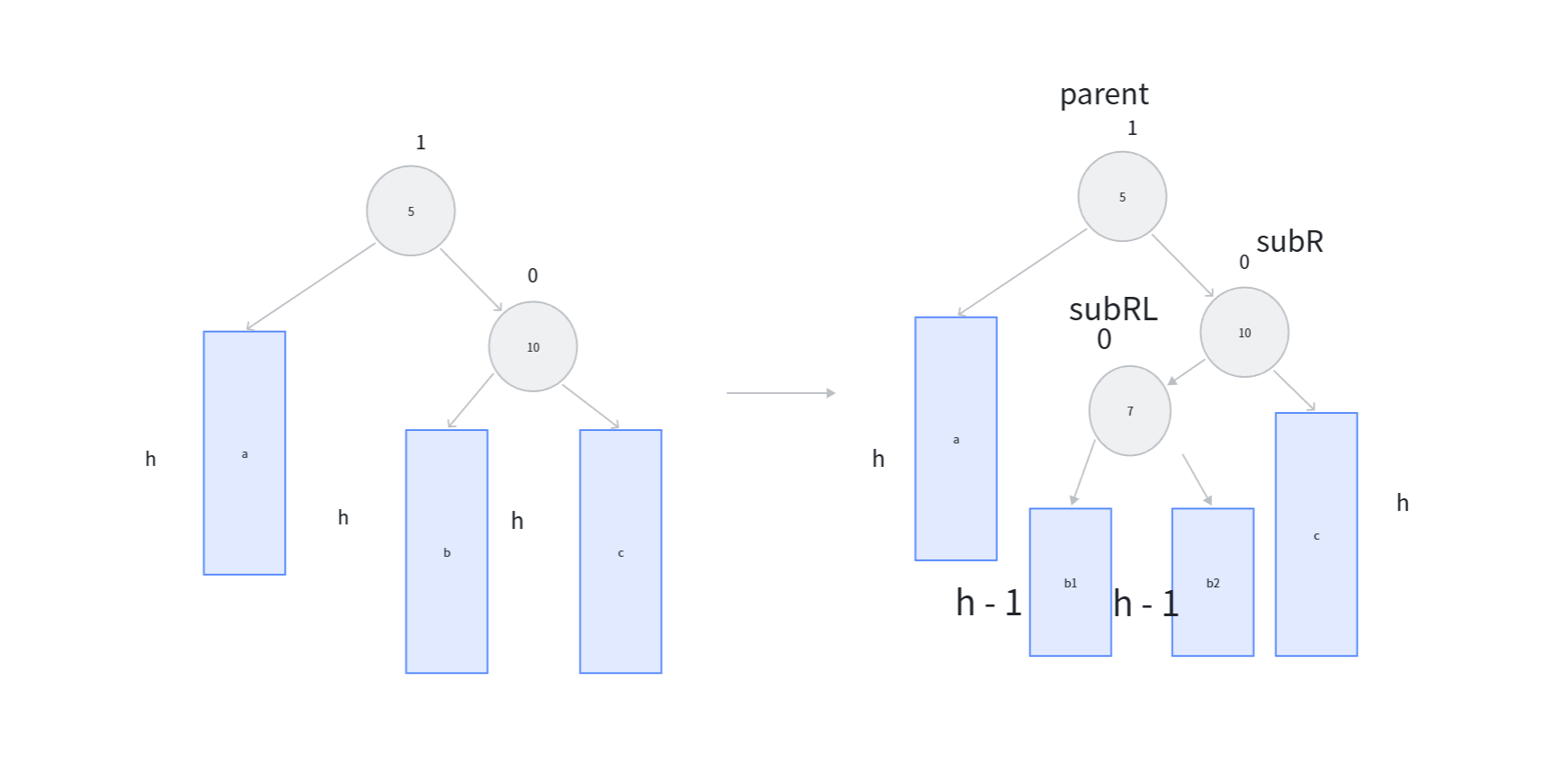

继续拿左边的树举例，在插入新元素前：

parent和subR和subRL是关键的三个节点，因为只会以它们为根调整树，也就是说在这棵树中，只有它们的平衡因子会改变。

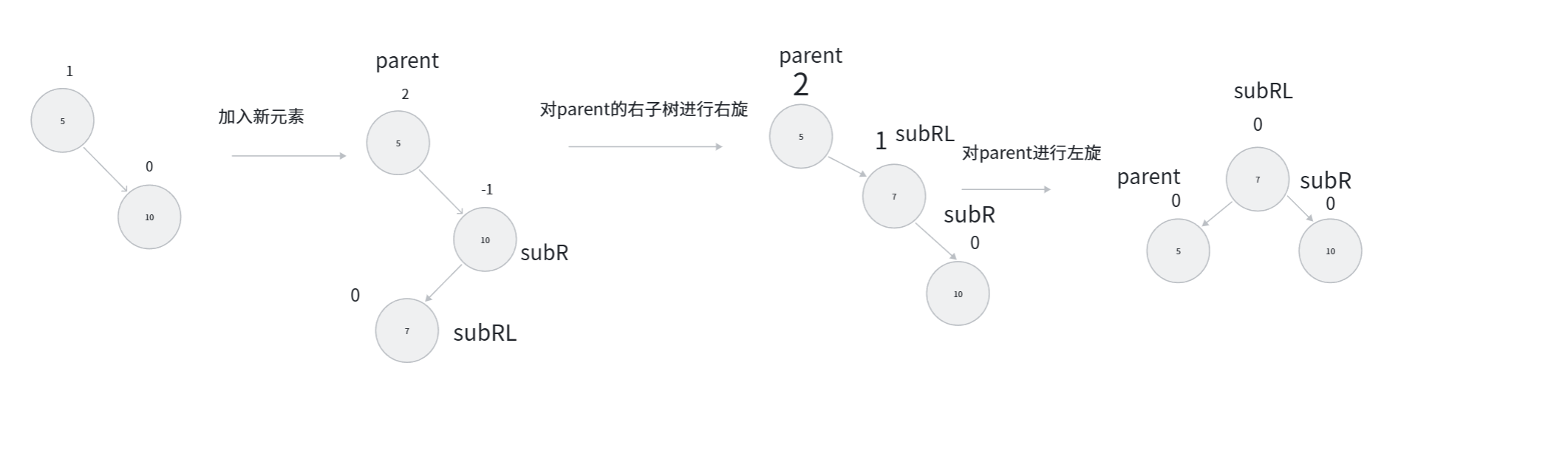

1.对于h == 0 ：

旋转结束后三个关键节点的平衡因子都变为了0；

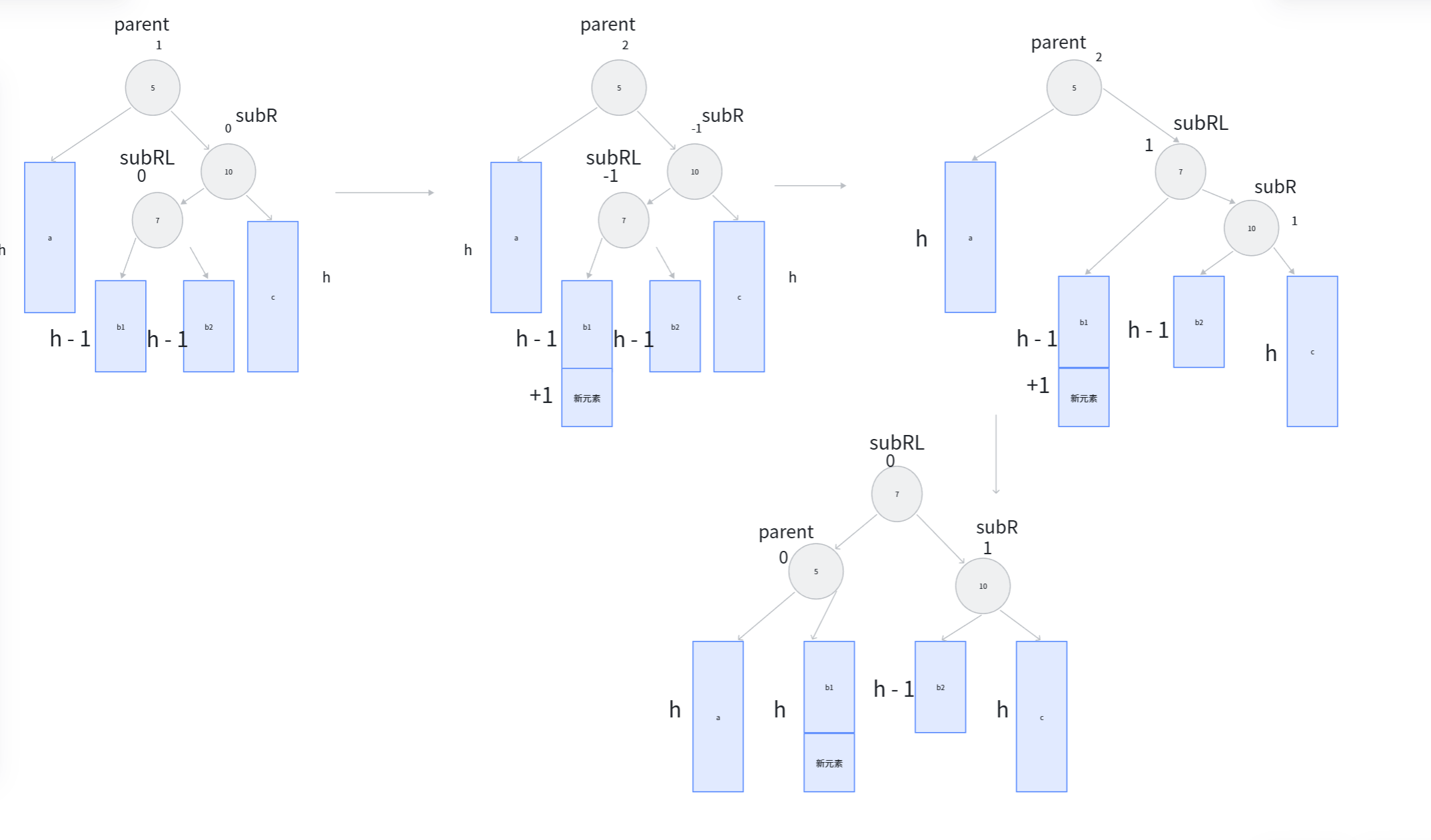

2.对于h >= 1 且元素插入在b1 ：

旋转后：

parent：0

subR:1

subRL:0

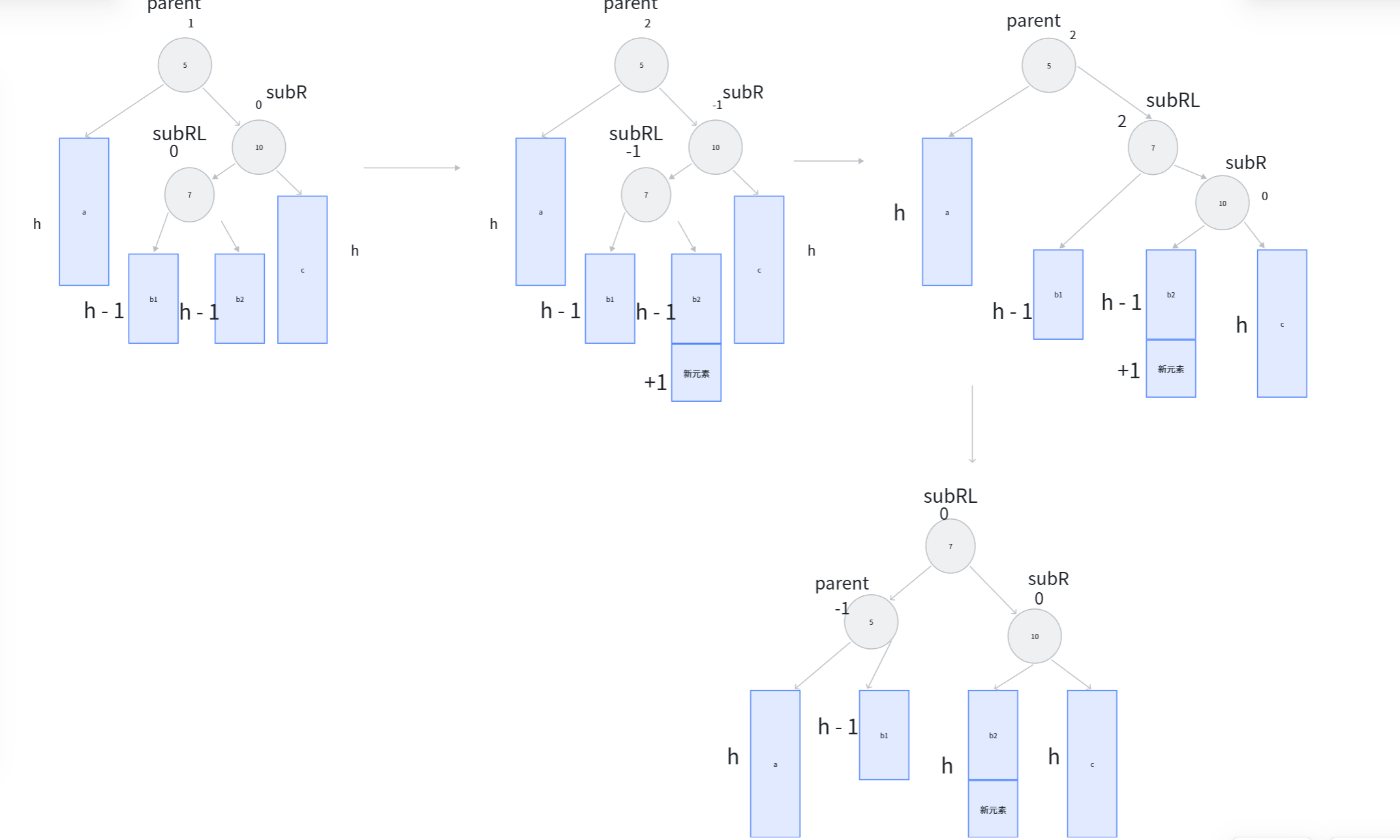

2.对于h >= 1 且元素插入在b2 ：

旋转后：

parent:-1

subR:0

subRL:0

因此我们可以写出右左双旋的代码：

cpp 复制代码

	void RotateRL(Node* parent)
	{
		Node* subR = parent->_right;
		Node* subRL = subR->_left;
		int bf = subRL->_bf;
		//只有它们两和parent的平衡因子要改变

		//subRL的右子树给subR的左
		//subRL的左子树给parent的右
		RotateR(parent->_right);//先将父节点的右子树进行右旋，让以parent为根的
		//树变成只需单旋的情况
		RotateL(parent);//再将该树进行左单旋

		//最后要修改平衡因子
		if (bf == 0)//此时树中只有两个节点
		{
			parent->_bf = 0;
			subR->_bf = 0;
			subRL->_bf = 0;
		}
		else if (bf == 1)//此时新插入的节点再subRL的右子树
		{
			parent->_bf = -1;
			subR->_bf = 0;
			subRL->_bf = 0;
		}
		else if (bf == -1)
		{
			parent->_bf = 0;
			subR->_bf = 1;
			subRL->_bf = 0;
		}
		else//理论上来说不会有这种情况，当加上这个判断可以让代码的防御性更强
			assert(false);
	}

左右双旋的代码也是同理：

cpp 复制代码

	void RotateLR(Node* parent)
	{
		Node* subL = parent->_left;
		Node* subLR = subL->_right;
		int bf = subLR->_bf;
		RotateL(parent->_left);
		RotateR(parent);
		if (bf == 0)
		{
			parent->_bf = 0;
			subL->_bf = 0;
			subLR->_bf = 0;
		}
		else if (bf == 1)
		{
			parent->_bf = 0;
			subL->_bf = -1;
			subLR->_bf = 0;
		}
		else if (bf == -1)
		{
			parent->_bf = 1;
			subL->_bf = 0;
			subLR->_bf = 0;
		}
		else
			assert(false);
	}

4.插入代码

cpp 复制代码

class AVLTree
{
	typedef TreeNode<k, v> Node;
public:
	bool insert(const pair<k, v>& data)
	{
		//普通二叉搜索树的插入逻辑
		if (_root == nullptr)
		{
			_root = new Node(data);
			return true;
		}

		Node* cur = _root;
		Node* parent = nullptr;
		while (cur)
		{
			if (data.first > cur->_kv.first)
			{
				parent = cur;
				cur = cur->_right;
			}
			else if (data.first < cur->_kv.first)
			{
				parent = cur;
				cur = cur->_left;
			}
			else
				return false;
		}
		cur = new Node(data);
		cur->_parent = parent;
		if (data.first > parent->_kv.first)
			parent->_right = cur;
		else
			parent->_left = cur;

	//调整平衡因子
		while (parent)
		{
			if (cur == parent->_right)
				parent->_bf++;
			else
				parent->_bf--;
			if (parent->_bf == 0)
				break;
			else if (parent->_bf == 1 || parent->_bf == -1)
			{
				cur = parent;
				parent = parent->_parent;
			}
			else if (parent->_bf == 2 || parent->_bf == -2)
			{
				//旋转
				if (parent->_bf == -2 && cur->_bf == -1)//右单旋
				{
					RotateR(parent);
				}
				else if (parent->_bf == 2 && cur->_bf == 1)//左单旋
				{
					RotateL(parent);
				}
				else if (parent->_bf == 2 && cur->_bf == -1)//右左双旋
				{
					RotateRL(parent);
				}
				else if (parent->_bf == -2 && cur->_bf == 1)//左右双旋
				{
					RotateLR(parent);
				}
				break;
			}
			else
			{
				assert(false);
			}
		}

		return true;
	}
	void RotateR(Node* parent)//右单旋
	{
		Node* subL = parent->_left;
		Node* subLR = subL->_right;
		Node* Pparent = parent->_parent;

		parent->_left = subLR;//将subL的右子树给parent当左子树
		subL->_right = parent;//将原来的parent给subL当右子树
		if (subLR)
			subLR->_parent = parent;//更新subL右子树的父节点，要注意其是否为空
		if (parent == _root)
			_root = subL;
		subL->_parent = Pparent;
		if (Pparent && Pparent->_left == parent)
			Pparent->_left = subL;
		else if(Pparent)
			Pparent->_right = subL;
		parent->_parent = subL;//将该子树的根节点改为subL;
		subL->_bf = 0;
		parent->_bf = 0;
	}
	void RotateL(Node* parent)//左单旋
	{
		Node* subR = parent->_right;
		Node* subRL = subR->_left;
		Node* Pparent = parent->_parent;

		parent->_right = subRL;//将subR的左子树给parent当右子树
		subR->_left = parent;//将原来的parent给subL当左子树
		if (subRL)
			subRL->_parent = parent;//更新subR左子树的父节点，要注意其是否为空
		if (parent == _root)
			_root = subR;
		subR->_parent = Pparent;
		if (Pparent && parent == Pparent->_left)
			Pparent->_left = subR;
		else if(Pparent)
			Pparent->_right = subR;
		parent->_parent = subR;//将该子树的根节点改为subR;
		subR->_bf = 0;
		parent->_bf = 0;
	}
	void RotateRL(Node* parent)
	{
		Node* subR = parent->_right;
		Node* subRL = subR->_left;
		int bf = subRL->_bf;
		//只有它们两和parent的平衡因子要改变

		//subRL的右子树给subR的左
		//subRL的左子树给parent的右
		RotateR(parent->_right);//先将父节点的右子树进行右旋，让以parent为根的
		//树变成只需单旋的情况
		RotateL(parent);//再将该树进行左单旋

		//最后要修改平衡因子
		if (bf == 0)//此时树中只有两个节点
		{
			parent->_bf = 0;
			subR->_bf = 0;
			subRL->_bf = 0;
		}
		else if (bf == 1)//此时新插入的节点再subRL的右子树
		{
			parent->_bf = -1;
			subR->_bf = 0;
			subRL->_bf = 0;
		}
		else if (bf == -1)
		{
			parent->_bf = 0;
			subR->_bf = 1;
			subRL->_bf = 0;
		}
		else//理论上来说不会有这种情况，当加上这个判断可以让代码的防御性更强
			assert(false);
	}
	void RotateLR(Node* parent)
	{
		Node* subL = parent->_left;
		Node* subLR = subL->_right;
		int bf = subLR->_bf;
		RotateL(parent->_left);
		RotateR(parent);
		if (bf == 0)
		{
			parent->_bf = 0;
			subL->_bf = 0;
			subLR->_bf = 0;
		}
		else if (bf == 1)
		{
			parent->_bf = 0;
			subL->_bf = -1;
			subLR->_bf = 0;
		}
		else if (bf == -1)
		{
			parent->_bf = 1;
			subL->_bf = 0;
			subLR->_bf = 0;
		}
		else
			assert(false);
	}
private:
	Node* _root = nullptr;
};
