基于 YOLO11-OBB 与 LPRNet ONNX 的车牌定位识别桌面系统实践

在车牌识别项目中，常见方案通常分为两个阶段：车牌定位和车牌字符识别。传统水平框检测模型在面对倾斜车牌、旋转车牌、摄像头角度偏移等情况时，容易出现裁剪区域不准的问题，进而影响后续 OCR 识别效果。为了解决这一问题，本工程 lpr_onnx_gui_project_fixed.zip 采用 YOLO11-OBB 旋转框检测模型进行车牌定位，再结合 LPRNet/CRNN ONNX 识别模型完成车牌字符识别，最终通过 PyQt5 构建一个完整的桌面可视化系统。

一、项目整体介绍

这是一个面向实际部署的车牌定位识别工程。系统不再依赖 PyTorch 模型结构，而是统一使用 ONNX 模型进行推理。这样做的好处是部署更轻量、环境更简单，也更方便后续封装成独立程序。

工程主要包含两个模型：

python 复制代码

plate_obb.onnx    # YOLO11-OBB 车牌定位模型
lprnet.onnx       # LPRNet/CRNN 车牌识别模型

系统运行流程如下：

python 复制代码

输入图片
  ↓
YOLO11-OBB 检测车牌旋转框
  ↓
解析旋转框四点坐标
  ↓
透视矫正车牌区域
  ↓
LPRNet/CRNN ONNX 识别字符
  ↓
CTC 解码输出车牌号
  ↓
界面显示检测框、裁剪图、识别结果和置信度

相比普通 YOLO 水平框检测，OBB 旋转框可以更准确地贴合车牌区域，特别适合车牌存在倾斜、旋转、透视变形的场景。

二、为什么使用 YOLO11-OBB 做车牌定位

车牌在实际图像中很少是完全水平的。尤其是在道路监控、停车场、出入口闸机、移动设备拍摄等场景中，车牌经常会出现明显倾斜。如果仍然使用普通水平矩形框进行裁剪，往往会把大量背景区域一起裁进去，甚至裁掉车牌边缘。

YOLO11-OBB 的优势在于它输出的是旋转框，也就是：

python 复制代码

中心点 x
中心点 y
宽度 w
高度 h
旋转角 angle

或者最终恢复成四个角点：

python 复制代码

左上角
右上角
右下角
左下角

这样系统就可以根据四点坐标准确进行透视变换，将倾斜车牌矫正成水平车牌图，再送入识别模型。这个步骤对于提高 OCR 识别率非常关键。

三、车牌识别模型的 ONNX 后处理

本工程中的识别模型采用 LPRNet/CRNN 结构，模型输出一般是类似下面的张量：

python 复制代码

[B, C, T]

其中：

python 复制代码

B = batch size
C = 字符类别数
T = 时间步长度

模型本身并不会直接输出最终字符串，而是输出每个时间步对应不同字符的概率分布。因此工程中实现了完整的 CTC 解码流程：

python 复制代码

1. 对 logits 做 softmax
2. 每个时间步取概率最大的字符索引
3. 去掉 blank
4. 去掉连续重复字符
5. 根据字符表映射成车牌字符串

例如模型原始预测序列可能是：

python 复制代码

京 京 - A A 1 1 2 - 3

经过 CTC 解码后得到：

python 复制代码

京A123

这也是车牌识别模型中非常常见的后处理方式。

四、与 CCPD 数据处理流程保持一致

在训练阶段，CCPD 数据集通常通过文件名解析出车牌四点坐标和车牌号码。训练检测模型时，会将四点坐标转换为 YOLO OBB 标签；训练 OCR 模型时，会根据四点坐标对车牌进行透视矫正，生成单独的车牌小图。

本工程的推理流程与训练流程保持一致：

python 复制代码

训练阶段：
原图四点标注 → 透视矫正 → OCR 训练图

推理阶段：
YOLO OBB 检测四点 → 透视矫正 → OCR 识别

这种一致性非常重要。如果训练时识别模型看到的是矫正后的车牌图，而推理时直接送入倾斜裁剪图，那么识别效果往往会明显下降。本工程通过 crop_plate_by_points() 函数完成四点透视矫正，保证推理输入尽量接近训练输入。

五、专业化 PyQt5 界面设计

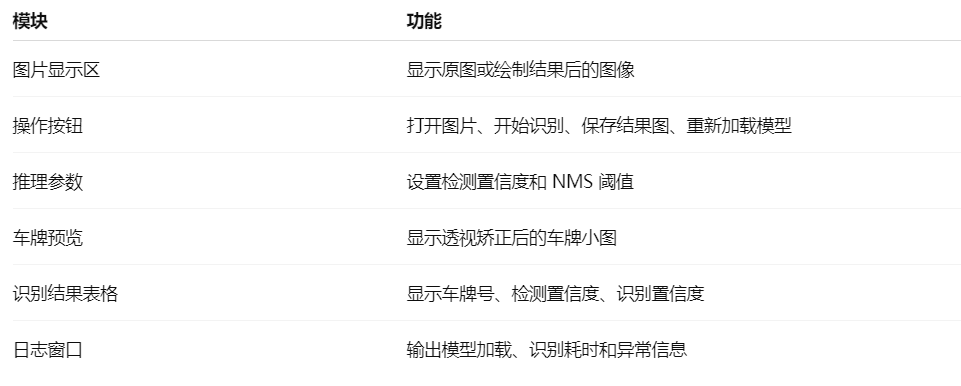

除了算法流程，工程还提供了一个完整的桌面界面。界面主要包含以下模块：

界面使用后台线程执行推理，避免模型运行时界面卡死。用户可以加载图片后直接点击"开始识别"，系统会自动完成定位、裁剪、识别和结果绘制。

识别完成后，系统会在原图上绘制：

python 复制代码

旋转框
四个角点
车牌识别结果
检测置信度
识别置信度

这对于调试模型效果非常直观。

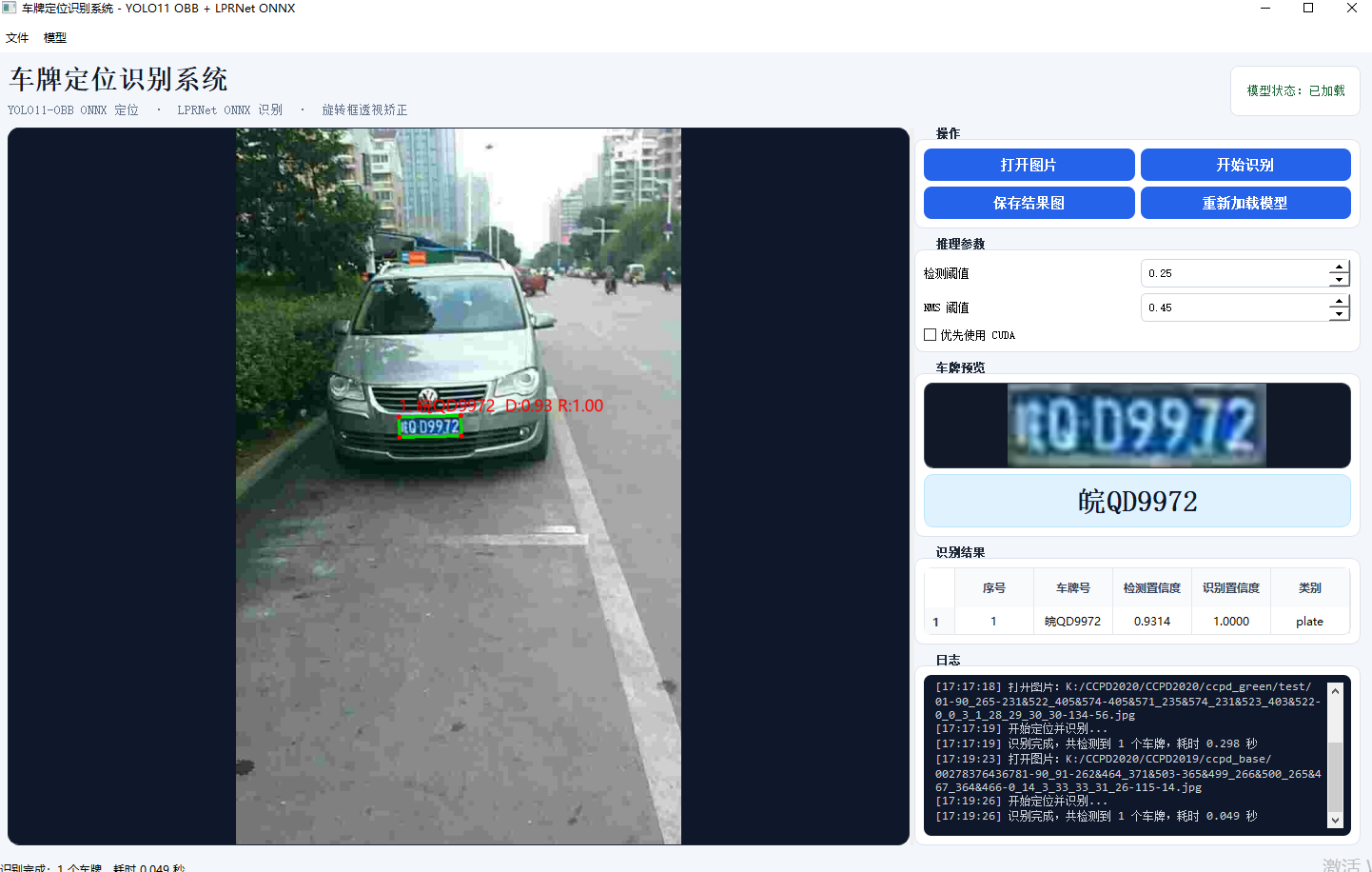

调用显示如图：

六、ONNXRuntime 部署优势

工程使用 ONNXRuntime 作为统一推理后端，带来了几个明显优势：

第一，部署环境更轻量。运行时不再需要安装完整 PyTorch，也不需要保留训练模型结构代码。

第二，跨平台能力更好。ONNXRuntime 支持 Windows、Linux 等平台，也支持 CPU 和 GPU 推理。

第三，工程集成更方便。后续如果要封装成 exe，或者集成到其他桌面软件、服务端系统中，ONNX 模型都比 PyTorch .pth 文件更适合部署。

第四，模型接口更稳定。只要输入输出保持一致，就可以替换不同版本的检测模型或识别模型。

七、双方向识别提升鲁棒性

在实际检测中，即使 OBB 定位正确，透视矫正后的车牌也可能出现 180 度倒置的问题。为了解决这个问题，工程中加入了双方向识别策略：

python 复制代码

原始裁剪图识别一次
旋转 180 度后再识别一次
比较两个结果置信度
选择更可靠的识别结果

这种方式实现简单，但对实际场景很有效，尤其是在角度不稳定或四点顺序存在波动时，可以提升整体识别鲁棒性。

八、适用场景

该工程适用于多种车牌识别场景，例如：

python 复制代码

停车场出入口车牌识别
道路监控图像分析
车牌识别算法演示
CCPD 数据集训练模型验证
ONNX 模型部署测试
车牌识别产品原型开发

同时，由于工程已经将检测、识别、后处理、界面展示进行了完整串联，因此也可以作为后续项目二次开发的基础版本。

总结

这是一个比较完整的车牌定位识别桌面工程。它不仅完成了 YOLO11-OBB 与 LPRNet/CRNN 两个 ONNX 模型的串联，还实现了旋转框后处理、透视矫正、CTC 解码、结果绘制、置信度显示和专业化 PyQt5 界面。

相比简单的模型推理脚本，这个工程更接近真实项目中的部署形态。它解决了从模型输出到最终业务结果之间的一整套问题，包括坐标还原、旋转框解析、车牌裁剪、字符解码、中文显示、界面交互和异常提示。对于希望将车牌识别模型落地到实际软件中的开发者来说，这个工程具有较强的参考价值和二次开发价值。

工程链接：https://download.csdn.net/download/weixin_45776000/92868991?spm=1011.2124.3001.6210
