B模块 安全通信网络 第二门课IPv6与WLAN 02

今日目标

01 ICMPv6概述

02 ICMPv6报文类型

03 NDP概述

04 路由器发现

05 地址解析

---

1 ICMPv6概述

ICMPv6概述

• ICMPv6
  √ ICMPv6是IPv6的基础协议之一
  √ 在IPv6报文头部中，NextHeader字段值为58则对应为ICMPv6报文
  √ ICMPv6报文的作用：提供错误报告，网络诊断、邻居发现
  √ ICMPv6控制着IPv6中的地址自动配置、地址解析、地址冲突检测、以及差错控制

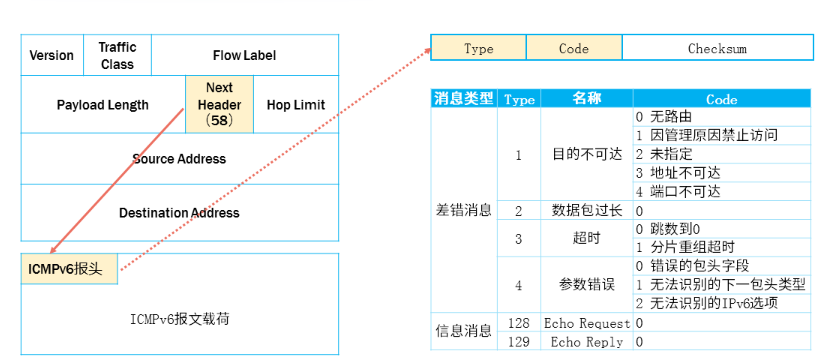

ICMPv6报文格式

2 ICMPv6报文类型

# ICMPv6报文类型

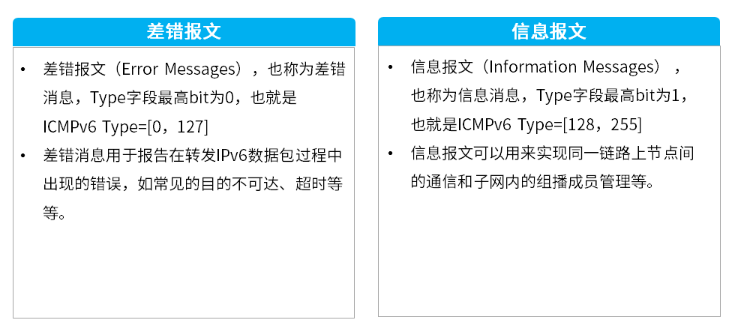

• ICMPv6报文分为两类：差错报文和信息报文


# ICMPv6信息报文应用

• Ping基于ICMPv6信息报文实现

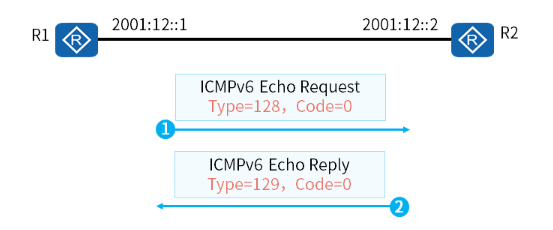

  ✓ EchoRequest: 用于发送到目标节点，以使目标节点立即发回一个EchoReply应答报文
  ✓ EchoRequest报文的Type字段值为128，Code字段的值为0
  ✓ EchoReply: 当收到一个EchoRequest报文时，ICMPv6会用EchoReply报文响应
  ✓ EchoReply报文的Type字段的值为129，Code字段的值为0


• 第一步：配置接口IPv6地址抓包分析

[R1]ipv6
[R1jint g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 enable
[R1-GigabitEthernet0/0/0jipv6 address 2001:12:1 64
[R2]ipv6
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipv6 enable
[R2-GigabitEthernet0/0/0]ipv6 address 2001:12:2 64

• 第二步：ping测试，抓包分析

PC1 ping ipv62001:12:2
抓包结果：
EchoRequest报文的Type字段值为128，Code字段的值为0
EchoReply报文的Type字段的值为129，Code字段的值为0

# ICMPv6其它常用报文

• 邻居发现
  ✓ Type=133 路由器请求 (R outer S olicitation)
  ✓ Type=134 路由器公告 (R outer A dvertisement)
  ✓ Type=135 邻居请求 (N eighbor S olicitation)
  ✓ Type=136 邻居公告 (N eighbor Advertisement)

3 NDP概述

NDP概述

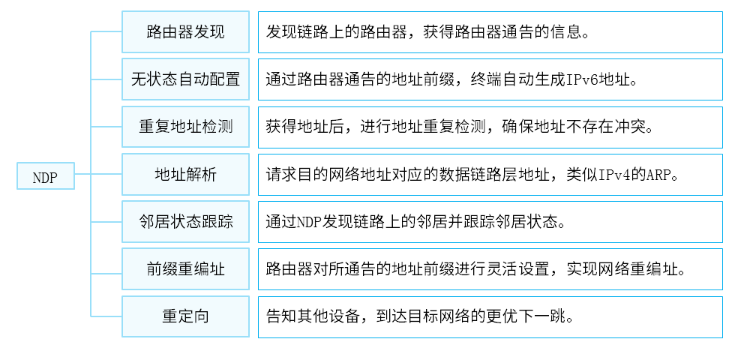

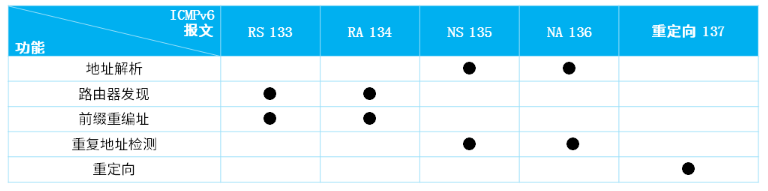

• NDP：邻居发现协议的主要功能


NDP报文类型及功能

• NDP使用以下几种ICMPv6报文：
  ✓ RS（Router Solicitation）：路由器请求报文
  ✓ RA（Router Advertisement）：路由器通告报文
  ✓ NS（Neighbor Solicitation）：邻居请求报文
  ✓ NA（Neighbor Advertisement）：邻居通告报文

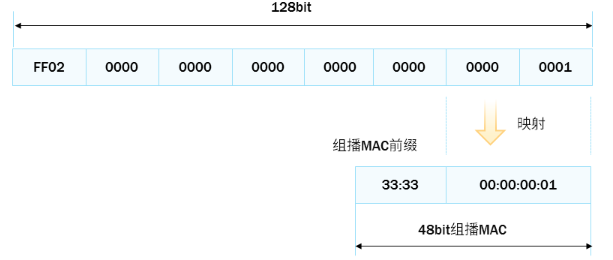

IPv6组播MAC

• 组播IPv6报文的目的IP为组播IPv6地址，目的MAC为组播MAC地址
  ✓ 组播MAC的前16bit为"33:33"，是专门为IPv6组播预留的MAC地址前缀
  ✓ 后32bit从组播IPv6地址的后32bit直接映射而来。

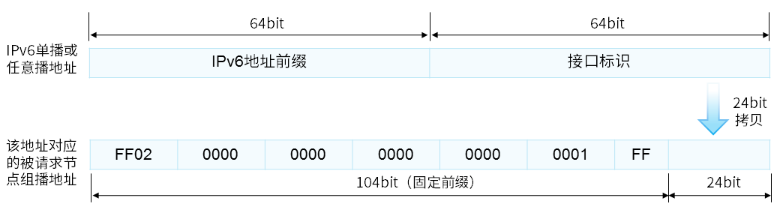

被请求节点组播地址

• 被请求节点组播地址
  ✓ 当一个节点具有了单播或任播地址，就会对应生成一个被请求节点组播地址，并且加入这个组播组
  ✓ 该地址主要用于邻居发现和地址重复检测功能，被请求节点组播地址的有效范围为本地链路范围


IPv6组播地址

• FF01:

  √ 表示"接口本地"，单个接口有效，仅用于Loopback通讯

  √ 这种类型的地址主要用于单个设备内部的通信

• FF02:

  √ 表示"链路本地"，组播数据仅在同一网络段的所有设备之间传输，不会被转发到其他网络段。

  √ 这是最常见的组播范围之一，常用于局域网内的多播通信

• FF02::1:

  ✓ 名称：所有节点组播地址

  ✓ 作用：向同一链路上的所有IPv6设备发送数据包

  ✓ 应用场景：可以使用这个地址来广播消息，报文的目的地址为FF02::1，同一网络段内的所有设备都能接收到这个报文

• FF02::2:

  ✓ 名称：所有路由器组播地址

  ✓ 作用：向同一链路上的所有IPv6路由器发送数据包

  ✓ 应用场景：用于和路由器之间的通信，报文的目的地址为FF02::2，同一网段内的所有的路由器都能接收到这个报文

4 路由器发现

路由器发现

• 路由器发现
  √ 用于主机发现本地链路上的路由器，从而获取网络配置信息的过程
• 路由器发现三大功能：
  √ 路由器发现：主机定位邻居路由器以及选择默认网关的过程
  √ 前缀发现：主机发现本地链路上IPv6前缀的过程，用于主机的地址自动配置
  √ 参数发现：主机发现操作参数的过程，如报文的跳数限制、地址配置方式等信息

路由器发现-使用的报文

• RS路由器请求报文：
  √ 请求路由器通告：主机通过发送RS报文请求路由器立即发送RA报文
  √ 主机启动或连接到网络时，发送RS报文以快速获取网络配置信息
• RA路由器通告报文
  √ 提供网络配置信息：路由器通过发送RA报文向主机提供网络配置信息，包括默认网关、
  前缀信息、DNS服务器等
  √ 定期发送：路由器会定期发送RA报文，以确保网络中的主机始终拥有最新的配置信息
  √ 响应RS报文：当路由器接收到RS报文时，会立即发送RA报文作为响应

路由发现-协议交互的两种情况：

• 协议交互的两种情况：
  √ 主机发送RS触发路由器回应RA
  √ 路由器周期发送RA

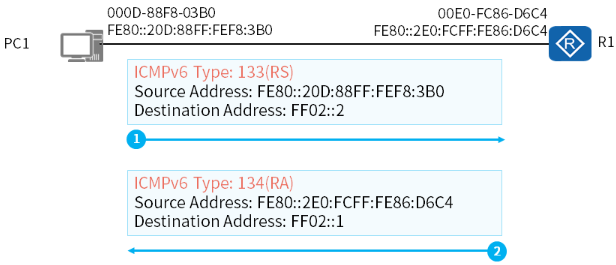

路由器发现流程-主机请求触发

• 主机请求触发
  ✓ 主机启动，向本地链路范围内所有的路由器发送RS报文
  ✓ 路由器响应RA报文
  ✓ 经过以上步骤，主机生成缺省路由，下一跳指向缺省路由器的链路本地地址


路由器发现流程 - 路由器周期性发送

• 路由器周期性的发送
  ✓ 路由器周期性的发送RA报文
  ✓ RA发送间隔是随机值，最大间隔时间是600秒，最小间隔时间是200秒。

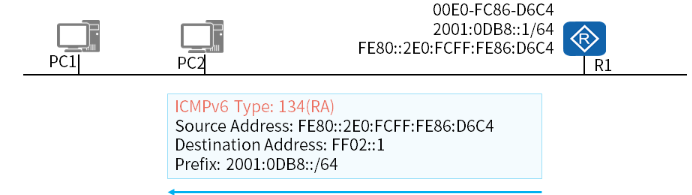

• 对于定期发送的RA报文：
  ✓ Source Address：必须是发送接口的链路本地地址
  ✓ Destination Address：FF02::1


路由器发现流程

• 路由器发现流程



• 第一步：配置R1 抓包分析RS报文

[R1]ipv6
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 enable
[R1-GigabitEthernet0/0/0]ipv6 address auto global #自动生成IPv6全局地址功能

• 第二步：配置R2 抓包分析RA报文

[R2]ipv6
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipv6 enable
[R2-GigabitEthernet0/0/0]ipv6 address auto link-local
[R2-GigabitEthernet0/0/0]undo ipv6 nd ra halt      #让接口发送RA消息
[R2-GigabitEthernet0/0/0]ipv6 address 2001:12::2 64

验证：

<R1>display ipv6 int g0/0/0

5 地址解析

地址解析

• IPv6地址解析
  √ IPv6地址解析通过ICMPv6(NS和NA报文)来实现
• 在三层完成地址解析优势：
  √ 地址解析在三层完成，不同的二层介质可以采用相同的地址解析协议
  √ 可以使用三层的安全机制避免地址解析攻击
  √ 使用组播方式发送请求报文，减少了二层网络的性能压力

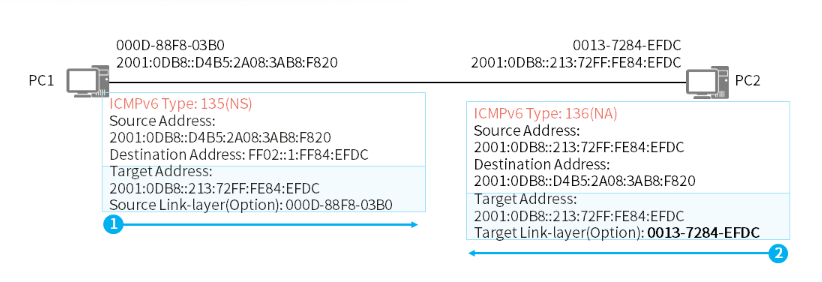

• NS邻居请求报文：
  √ 地址解析：主机通过发送NS报文请求目标设备的MAC地址
• NA邻居通告报文
  √ 响应NS报文：收到NS报文后，会回应NA报文，提供MAC地址
  √ 主动通告：没有收到NS报文的情况下主动发送NA报文，例如在网络拓扑发生变化时

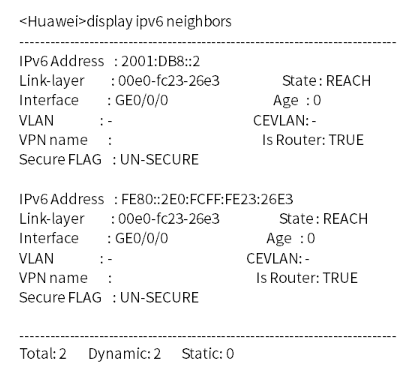

IPv6邻居状态表

• 查看IPv6邻居状态表


IPv6地址解析

• IPv6解析目的MAC地址



• 第一步：配置接口IPv6地址

[R1]ipv6
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 enable
[R1-GigabitEthernet0/0/0]ipv6 address 2001:12::1 64
[R2]ipv6
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipv6 enable
[R2-GigabitEthernet0/0/0]ipv6 address 2001:12::2 64

• 第二步：解析目的MAC地址、显示IPV6邻居表

[R1]ping ipv6 2001:12:2
[R1]display ipv6 neighbors
